Sspi day out_2014_newtec-bart
O documento discute técnicas de eficiência espectral em comunicações por satélite, comparando MF-TDMA, SCPC e Mx-DMA. MF-TDMA permite compartilhamento de portadoras entre terminais remotos de forma dinâmica, porém tem baixa eficiência espectral. SCPC aloca uma portadora fixa para cada terminal, proporcionando alta eficiência mas sem vantagem estatística. Mx-DMA oferece alta eficiência similar a SCPC, com flexibilidade e vantagem estatí
Sspi day out_2014_newtec-bart
- 1. Shaping the Future of Satellite Communications 21-Out-2014 SSPI VSAT – EFICIÊNCIA E CONTENÇÃO NO CANAL RETORNO

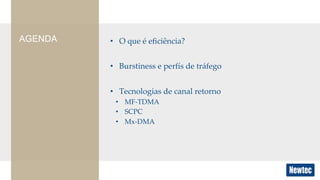

- 2. • O que é eficiência? • Burstiness e perfís de tráfego • Tecnologias de canal retorno • MF-‐‑TDMA • SCPC • Mx-‐‑DMA AGENDA

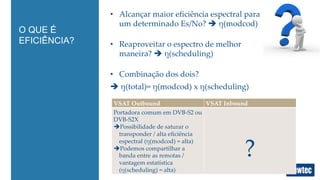

- 3. • Alcançar maior eficiência espectral para um determinado Es/No? è ῃ(modcod) • Reaproveitar o espectro de melhor maneira? è ῃ(scheduling) • Combinação dos dois? è ῃ(total)= ῃ(modcod) x ῃ(scheduling) O QUE É EFICIÊNCIA? VSAT Outbound VSAT Inbound Portadora comum em DVB-‐‑S2 ou DVB-‐‑S2X è Possibilidade de saturar o transponder / alta eficiência espectral (ῃ(modcod) = alta) è Podemos compartilhar a banda entre as remotas / vantagem estatística (ῃ(scheduling) = alta) ?

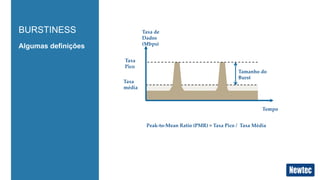

- 4. Taxa média Tempo Tamanho do Burst Taxa de Dados (Mbps) Taxa Pico Peak-‐‑to-‐‑Mean Ratio (PMR) = Taxa Pico / Taxa Média Algumas definições BURSTINESS

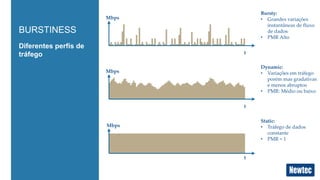

- 5. Diferentes perfís de tráfego BURSTINESS Mbps t Mbps t Mbps t Bursty: • Grandes variações instantâneas de fluxo de dados • PMR Alto Dynamic: • Variações em tráfego porém mas gradativas e menos abruptos • PMR: Médio ou baixo Static: • Tráfego de dados constante • PMR = 1
- 6. PIRÂMIDE DE REDESIP SOHO Consumer Government/NGO Enterprise/Corporate SME SNG/FNG Cellular Backhauling Oil & Gas Trunking Contribution High Speed PtoP Backbone 400 Mbps 1 Mbps 1:1 >40:1 MF-TDMA AplicativosTaxas Contenção

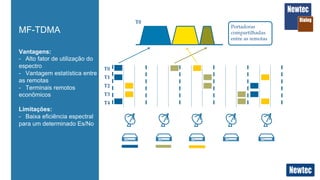

- 7. Vantagens: - Alto fatorde utilização do espectro - Vantagem estatística entre as remotas - Terminais remotos econômicos Limitações: - Baixa eficiência espectral para um determinado Es/No MF-TDMA T0 T1 T2 T3 T4 T0 Portadoras compartilhadas entre as remotas

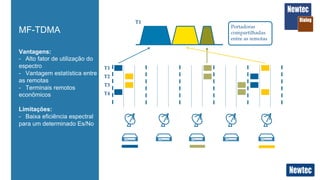

- 8. Vantagens: - Alto fatorde utilização do espectro - Vantagem estatística entre as remotas - Terminais remotos econômicos Limitações: - Baixa eficiência espectral para um determinado Es/No MF-TDMA T1 T2 T3 T4 T1 Portadoras compartilhadas entre as remotas

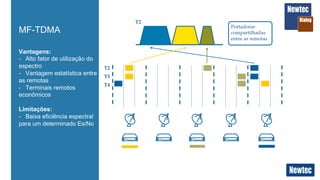

- 9. Vantagens: - Alto fatorde utilização do espectro - Vantagem estatística entre as remotas - Terminais remotos econômicos Limitações: - Baixa eficiência espectral para um determinado Es/No MF-TDMA T2 T3 T4 T2 Portadoras compartilhadas entre as remotas

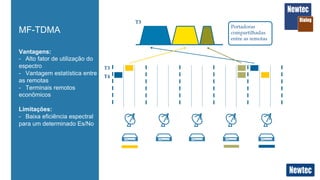

- 10. Vantagens: - Alto fatorde utilização do espectro - Vantagem estatística entre as remotas - Terminais remotos econômicos Limitações: - Baixa eficiência espectral para um determinado Es/No MF-TDMA T3 T4 T3 Portadoras compartilhadas entre as remotas

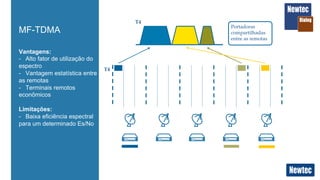

- 11. Vantagens: - Alto fatorde utilização do espectro - Vantagem estatística entre as remotas - Terminais remotos econômicos Limitações: - Baixa eficiência espectral para um determinado Es/No MF-TDMA T4 T4 Portadoras compartilhadas entre as remotas

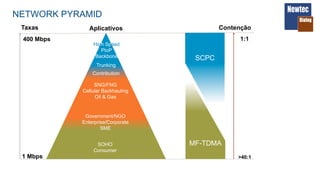

- 12. NETWORK PYRAMID SOHO Consumer Government/NGO Enterprise/Corporate SME SNG/FNG Cellular Backhauling Oil& Gas Trunking Contribution High Speed PtoP Backbone 400 Mbps 1 Mbps SCPC 1:1 >40:1 MF-TDMA AplicativosTaxas Contenção

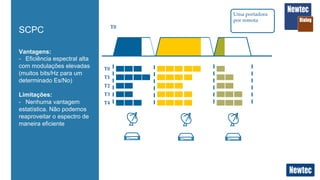

- 13. T0 T0 T1 T2 T3 T4 Uma portadora por remota Vantagens: - Eficiência espectral alta com modulações elevadas (muitos bits/Hz para um determinado Es/No) Limitações: - Nenhuma vantagem estatística. Não podemos reaproveitar o espectro de maneira eficiente SCPC

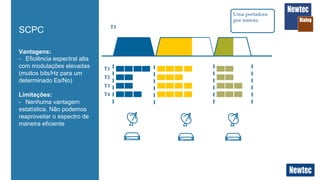

- 14. T1 T1 T2 T3 T4 Uma portadora por remota Vantagens: - Eficiência espectral alta com modulações elevadas (muitos bits/Hz para um determinado Es/No) Limitações: - Nenhuma vantagem estatística. Não podemos reaproveitar o espectro de maneira eficiente SCPC

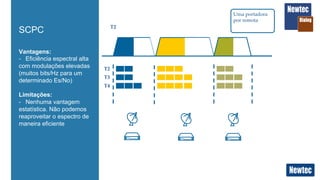

- 15. T2 T2 T3 T4 Uma portadora por remota Vantagens: - Eficiência espectral alta com modulações elevadas (muitos bits/Hz para um determinado Es/No) Limitações: - Nenhuma vantagem estatística. Não podemos reaproveitar o espectro de maneira eficiente SCPC

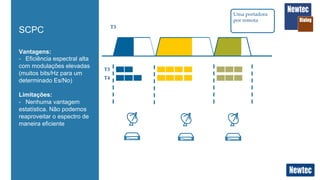

- 16. T3 T3 T4 Uma portadora por remota Vantagens: - Eficiência espectral alta com modulações elevadas (muitos bits/Hz para um determinado Es/No) Limitações: - Nenhuma vantagem estatística. Não podemos reaproveitar o espectro de maneira eficiente SCPC
- 17. T4 T4 Uma portadora por remota Vantagens: - Eficiência espectral alta com modulações elevadas (muitos bits/Hz para um determinado Es/No) Limitações: - Nenhuma vantagem estatística. Não podemos reaproveitar o espectro de maneira eficiente SCPC

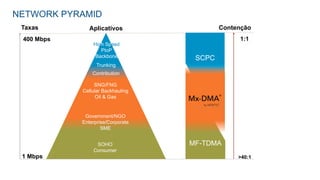

- 18. NETWORK PYRAMID SOHO Consumer Government/NGO Enterprise/Corporate SME SNG/FNG Cellular Backhauling Oil& Gas Trunking Contribution High Speed PtoP Backbone AplicativosTaxas 400 Mbps 1 Mbps SCPC Contenção 1:1 >40:1 MF-TDMA

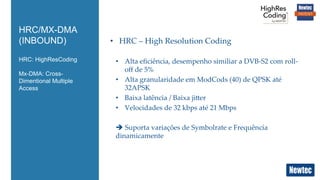

- 19. HRC: HighResCoding Mx-DMA: Cross- DimentionalMultiple Access HRC/MX-DMA (INBOUND) • HRC – High Resolution Coding • Alta eficiência, desempenho similiar a DVB-‐‑S2 com roll-‐‑ off de 5% • Alta granularidade em ModCods (40) de QPSK até 32APSK • Baixa latência / Baixa jiier • Velocidades de 32 kbps até 21 Mbps è Suporta variações de Symbolrate e Frequência dinamicamente

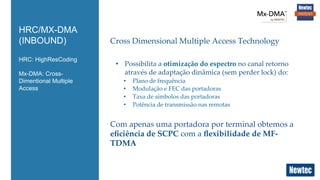

- 20. HRC: HighResCoding Mx-DMA: Cross- DimentionalMultiple Access HRC/MX-DMA (INBOUND) Cross Dimensional Multiple Access Technology • Possibilita a otimização do espectro no canal retorno através de adaptação dinâmica (sem perder lock) do: • Plano de frequência • Modulação e FEC das portadoras • Taxa de símbolos das portadoras • Potência de transmissão nas remotas Com apenas uma portadora por terminal obtemos a eficiência de SCPC com a flexibilidade de MF-‐‑ TDMA

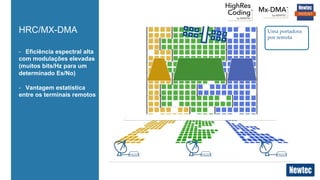

- 21. HRC/MX-DMA Uma portadora por remota - Eficiência espectral alta com modulações elevadas (muitos bits/Hz para um determinado Es/No) - Vantagem estatística entre os terminais remotos

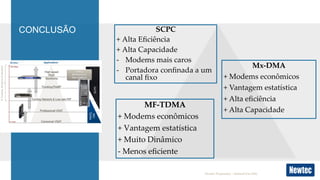

- 22. Newtec Proprietary – Internal Use Only SCPC + Alta Eficiência + Alta Capacidade -‐‑ Modems mais caros -‐‑ Portadora confinada a um canal fixo CONCLUSÃO MF-‐‑TDMA + Modems econômicos + Vantagem estatística + Muito Dinâmico -‐‑ Menos eficiente Mx-‐‑DMA + Modems econômicos + Vantagem estatística + Alta eficiência + Alta Capacidade

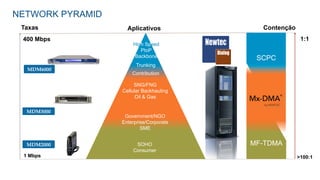

- 23. NETWORK PYRAMID SOHO Consumer Government/NGO Enterprise/Corporate SME SNG/FNG Cellular Backhauling Oil& Gas Trunking Contribution High Speed PtoP Backbone 400 Mbps 1 Mbps SCPC 1:1 >100:1 MF-TDMA MDM6000 MDM3000 MDM2000 AplicativosTaxas Contenção
- 24.
- 25. Get in touch FOLLOWUS QUESTIONS/REMARKS
