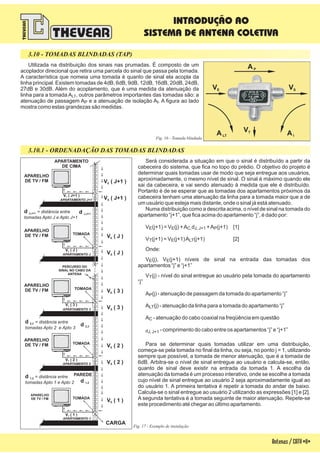

![3.10 - TOMADAS BLINDADAS (TAP)
Utilizada na distribuição dos sinais nas prumadas. É composto de um
acoplador direcional que retira uma parcela do sinal que passa pela tomada.
A característica que nomeia uma tomada é quanto de sinal ela acopla da
linha principal. Existem tomadas de 4dB, 6dB, 9dB, 12dB, 16dB, 20dB, 24dB,
27dB e 30dB. Além do acoplamento, que é uma medida da atenuação da
linha para a tomada A , outros parâmetros importantes das tomadas são: a
atenuação de passagem A e a atenuação de isolação A . A figura ao lado
mostra como estas grandezas são medidas.
LT
P I
Fig. 16 - Tomada blindada
3.10.1 - ORDENADAÇÃO DAS TOMADAS BLINDADAS
Fig. 17 - Exemplo de instalação
Será considerada a situação em que o sinal é distribuído a partir da
cabeceira do sistema, que fica no topo do prédio. O objetivo do projeto é
determinar quais tomadas usar de modo que seja entregue aos usuários,
aproximadamente, o mesmo nível de sinal. O sinal é máximo quando ele
sai da cabeceira, e vai sendo atenuado à medida que ele é distribuído.
Portanto é de se esperar que as tomadas dos apartamentos próximos da
cabeceira tenham uma atenuação da linha para a tomada maior que a de
um usuário que esteja mais distante, onde o sinal já está atenuado.
Numa distribuição como a descrita acima, o nível de sinal na tomada do
apartamento “j+1”, que fica acima do apartamento “j”, é dado por:
V (j+1) = V (j) +A d +A (j+1) [1]
V (j+1) = V (j+1)A (j+1) [2]
Onde:
V (j), V (j+1) níveis de sinal na entrada das tomadas dos
apartamentos “j” e “j+1”
V (j) - nível do sinal entregue ao usuário pela tomada do apartamento
“j”
A (j) - atenuação de passagem da tomada do apartamento “j”
A (j) - atenuação da linha para a tomada do apartamento “j”
A - atenuação do cabo coaxial na freqüência em questão
- comprimento do cabo entre os apartamentos “j” e “j+1”
Para se determinar quais tomadas utilizar em uma distribuição,
começa-se pela tomada no final da linha, ou seja, no ponto j = 1, utilizando
sempre que possível, a tomada de menor atenuação, que é a tomada de
6dB. Arbitra-se o nível de sinal entregue ao usuário e calcula-se, então,
quanto de sinal deve existir na entrada da tomada 1. A escolha da
atenuação da tomada é um processo interativo, onde se escolhe a tomada
cujo nível de sinal entregue ao usuário 2 seja aproximadamente igual ao
do usuário 1. A primeira tentativa é repetir a tomada do andar de baixo.
Calcula-se o sinal entregue ao usuário 2 utilizando as expressões [1] e [2].
A segunda tentativa é a tomada seguinte de maior atenuação. Repete-se
este procedimento até chegar ao último apartamento.
E E C. J, J+1 P
T E LT
E E
T
P
LT
C
dJ, J+1
Antenas/CATV-11-
S
APARTAMENTO J+1
APARTAMENTO
DE CIMA
E
TV
S
d J,J+1
APARTAMENTO J
APARELHO
DE TV / FM
E
TV
S
APARTAMENTO 3
APARELHO
DE TV / FM
E
TV
S
d 2,3
APARTAMENTO 2
APARELHO
DE TV / FM
E
TV
S
d 1,2
APARTAMENTO 1
PAREDE
TOMADA
TOMADA
V ( 1 )T
V ( 2 )T
V ( 3 )T
V ( J )T
V ( J+1 )T
V ( 2 )S
V ( 3 )S
V ( J )S
V ( J+1 )S
V ( 1 )E
V ( 2 )E
V ( 3 )E
V ( J )E
V ( J+1 )E
APARELHO
DE TV / FM
PERCURSO DO
SINAL NO CABO DA
ANTENA
CARGA
APARELHO
DE TV / FM
= distância entre
tomadas Apto 1 e Apto 2
d 1,2
= distância entre
tomadas Apto 2 e Apto 3
d 2,3
= distância entre
tomadas Apto J e Apto J+1
d J,J+1
TOMADA
TOMADA
E
TV
AP
VSVE
VT
ALT AI
INTRODUÇÃO AO
SISTEMA DE ANTENA COLETIVA](https://image.slidesharecdn.com/apostiladeantenacoletiva-161221174223/85/Apostila-de-antena-coletiva-12-320.jpg)
Apostila de antena coletiva

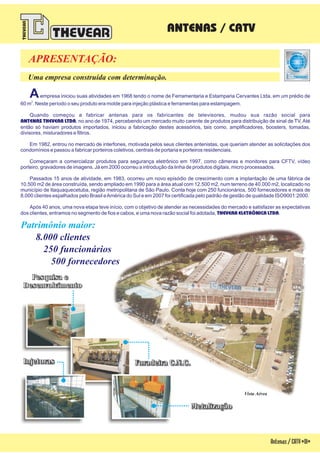

- 2. APRESENTAÇÃO: Uma empresa construídacom determinação. Patrimônio maior: 8.000 clientes 250 funcionários 500 fornecedores Vista Aérea Pesquisa ePesquisa e Desenvolvimento Injetoras Furadeira C.N.C.Furadeira C.N.C. Metalização empresa iniciou suas atividades em 1968 tendo o nome de Ferramentaria e Estamparia Cervantes Ltda, em um prédio de 60 m . Neste período o seu produto era molde para injeção plástica e ferramentas para estampagem. Quando começou a fabricar antenas para os fabricantes de televisores, mudou sua razão social para , no ano de 1974, percebendo um mercado muito carente de produtos para distribuição de sinal de TV,Até então só haviam produtos importados, iniciou a fabricação destes acessórios, tais como, amplificadores, boosters, tomadas, divisores, misturadores e filtros. Em 1982, entrou no mercado de interfones, motivada pelos seus clientes antenistas, que queriam atender as solicitações dos condomínios e passou a fabricar porteiros coletivos, centrais de portaria e porteiros residenciais. Começaram a comercializar produtos para segurança eletrônico em 1997, como câmeras e monitores para CFTV, vídeo porteiro, gravadores de imagens. Já em 2000 ocorreu a introdução da linha de produtos digitais, micro processados. Passados 15 anos de atividade, em 1983, ocorreu um novo episódio de crescimento com a implantação de uma fábrica de 10.500 m2 de área construída, sendo ampliado em 1990 para a área atual com 12.500 m2, num terreno de 40.000 m2, localizado no município de Itaquaquecetuba, região metropolitana de São Paulo. Conta hoje com 250 funcionários, 500 fornecedores e mais de 8.000 clientes espalhados pelo Brasil eAmérica do Sul e em 2007 foi certificada pelo padrão de gestão de qualidade ISO9001:2000. Após 40 anos, uma nova etapa teve início, com o objetivo de atender as necessidades do mercado e satisfazer as expectativas dos clientes, entramos no segmento de fios e cabos, e uma nova razão social foi adotada, . A2 ANTENAS THEVEAR LTDA THEVEAR ELETRÔNICA LTDA ANTENAS / CATV Antenas/CATV-01- ISO90 01:2000 EMPRESA C ERTIFICADA

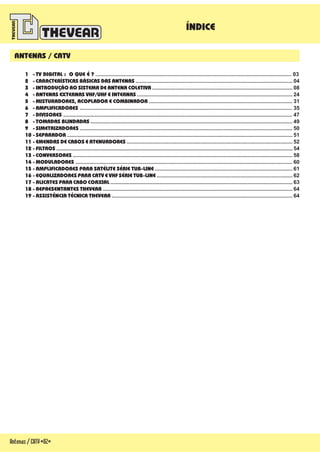

- 3. ÍNDICE Antenas/CATV-02- ANTENAS / CATV 1- TV DIGITAL : O QUE É ? 2 - 3 - 4 - ANTENAS EXTERNAS VHF/UHF E INTERNAS 5 - MISTURADORES, ACOPLADOR E COMBINADOR 6 - AMPLIFICADORES 7 - DIVISORES 8 - TOMADAS BLINDADAS 9 - SIMETRIZADORES 10 - SEPARADOR 11 - 12 - FILTROS 13 - CONVERSORES 14 - MODULADORES 15 - AMPLIFICADORES PARA SATÉLITE SÉRIE TUB-LINE 16 - 17 - 18 - 19 - Ê Ê ................................................................................................................................... 03 ......................................................................................................... 04 .............................................................................................. 08 ........................................................................................................ 24 ................................................................................................ 31 .............................................................................................................................................. 35 ......................................................................................................................................................... 47 ....................................................................................................................................... 49 .............................................................................................................................................. 50 ....................................................................................................................................................... 51 ............................................................................................................... 52 .............................................................................................................................................................. 54 ................................................................................................................................................... 58 ................................................................................................................................................. 60 ............................................................................................ 61 ........................................................................................... 62 .......................................................................................................................... 63 ............................................................................................................................... 64 ......................................................................................................................... 64 CARACTERÍSTICAS BÁSICAS DAS ANTENAS INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA EMENDAS DE CABOS E ATENUADORES EQUALIZADORES PARA CATV E VHF SÉRIE TUB-LINE ALICATES PARA CABO COAXIAL REPRESENTANTES THEVEAR ASSIST NCIA T CNICA THEVEAR
- 4. Antenas/CATV-03- APRESENTAÇÃO TV DIGITAL 1.0- TV DIGITAL: O QUE É ? 1.1 - RECEPTORES DE TV A TV aberta (terrestre) transmitida para os televisores existentes em 90% das residências brasileiras utilizam canais analógicos com largura de banda de 6 MHz. Na TV Digital a transmissão do áudio e do vídeo passa a ser feita através de sinais digitais que, codificados, permitem um uso mais eficiente do espectro eletromagnético, devido ao aumento da taxa de transmissão de dados na banda de frequências disponíveis. É possível desta forma transmitir: Som e imagem de melhor qualidade viabilizando a Televisão de Alta Definição (HDTV). A resolução da imagem na TV analógica que é de 480 x 320 pixels poderá ser de até 1920 x 1080 pixels. Mais canais (até 4) na mesma faixa de frequências utilizada por um canal analógico. A TV digital apresenta algumas funcionalidades que permitem uma interatividade entre o telespectador e a emissora possibilitando: O acesso à informações adicionais como por exemplo o menu de programação. Ainteração do usuário com a emissora, através de um canal de retorno via linha telefônica por exemplo, possibilitando a este votar ou fazer compras. ! ! ! ! Com a introdução da tecnologia digital na radiodifusão de TV (TV Digital Terrestre), o usuário poderá optar por uma das seguintes situações: Continuar a receber aTV aberta da forma atual utilizando a suaTV analógica. Adquirir um conversor (set-top-box) que permitirá receber o sinal digital e convertê-lo para um formato de vídeo e áudio disponível em seu receptor deTV. Adquirir umaTV nova que já incorpore o conversor. ! ! ! Fig. 1 - Esquema de ligação utilizando conversor externo ANTENA DE UHF CABO COAXIAL 75W CONVERSOR PARA TV DIGITAL TV

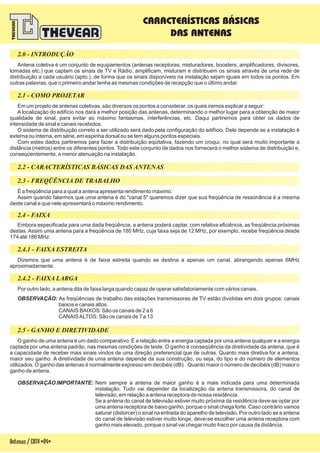

- 5. Antena coletiva éum conjunto de equipamentos (antenas receptoras, misturadores, boosters, amplificadores, divisores, tomadas etc.) que captam os sinais de TV e Rádio, amplificam, misturam e distribuem os sinais através de uma rede de distribuição a cada usuário (apto.), de forma que os sinais disponíveis na instalação sejam iguais em todos os pontos. Em outras palavras, que o primeiro andar tenha as mesmas condições de recepção que o último andar. Em um projeto de antenas coletivas, são diversos os pontos a considerar, os quais iremos explicar a seguir: A localização do edifício nos dará a melhor posição das antenas, determinando o melhor lugar para a obtenção de maior qualidade de sinal, para evitar ao máximo fantasmas, interferências, etc. Daqui partiremos para obter os dados de intensidade de sinal e canais recebidos. O sistema de distribuição a ser utilizado será dado pela configuração do edifício. Dele depende se a instalação é externa ou interna, em série, em espinha dorsal ou se tem alguns pontos especiais. Com estes dados partiremos para fazer a distribuição eqüitativa, fazendo um croqui, no qual será muito importante a distância (metros) entre os diferentes pontos. Todo este conjunto de dados nos fornecerá o melhor sistema de distribuição e, conseqüentemente, a menor atenuação na instalação. correto É a freqüência para a qual a antena apresenta rendimento máximo. Assim quando falarmos que uma antena é do "canal 5" queremos dizer que sua freqüência de ressonância é a mesma deste canal e que nele apresentará o máximo rendimento. Embora especificada para uma dada freqüência, a antena poderá captar, com relativa eficiência, as freqüência próximas destas. Assim uma antena para a freqüência de 180 MHz, cuja faixa seja de 12 MHz, por exemplo, recebe freqüência desde 174 até 186 MHz. Dizemos que uma antena é de faixa estreita quando se destina a apenas um canal, abrangendo apenas 6MHz aproximadamente. Por outro lado, a antena dita de faixa larga quando capaz de operar satisfatoriamente com vários canais. As freqüências de trabalho das estações transmissoras de TV estão divididas em dois grupos: canais baixos e canais altos. CANAIS BAIXOS: São os canais de 2 a 6 CANAISALTOS: São os canais de 7 a 13 OBSERVAÇÃO: O ganho de uma antena é um dado comparativo. É a relação entre a energia captada por uma antena qualquer e a energia captada por uma antena padrão, nas mesmas condições de teste. O ganho é conseqüência da diretividade da antena, que é a capacidade de receber mais sinais vindos de uma direção preferencial que de outras. Quanto mais diretiva for a antena, maior seu ganho. A diretividade de uma antena depende da sua construção, ou seja, do tipo e do número de elementos utilizados. O ganho das antenas é normalmente expresso em decibéis (dB). Quanto maior o número de decibéis (dB) maior o ganho da antena. Nem sempre a antena de maior ganho é a mais indicada para uma determinada instalação. Tudo vai depender da localização da antena transmissora, do canal de televisão, em relação a antena receptora de nossa residência. Se a antena do canal de televisão estiver muito próxima da residência deve-se optar por uma antena receptora de baixo ganho, porque o sinal chega forte. Caso contrário vamos saturar (distorcer) o sinal na entrada do aparelho de televisão. Por outro lado se a antena do canal de televisão estiver muito longe, deve-se escolher uma antena receptora com ganho mais elevado, porque o sinal vai chegar muito fraco por causa da distância. OBSERVAÇÃO IMPORTANTE: 2.0 - INTRODUÇÃO 2.1 - COMO PROJETAR 2.3 - FREQÜÊNCIA DE TRABALHO 2.4 - FAIXA 2.4.1 - FAIXA ESTREITA 2.4.2 - FAIXA LARGA 2 - GANHO E DIRETIVIDADE.5 2.2 - CARACTERÍSTICAS BÁSICAS DAS ANTENAS CARACTERÍSTICAS BÁSICAS DAS ANTENAS Antenas/CATV-04-

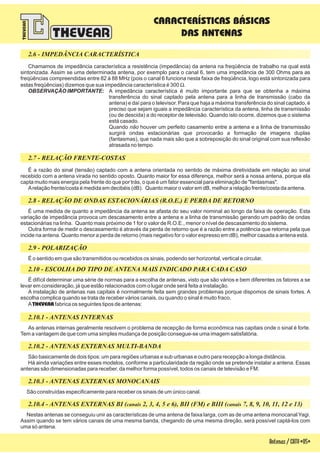

- 6. Nestas antenas seconseguiu unir as características de uma antena de faixa larga, com as de uma antena monocanal Yagi. Assim quando se tem vários canais de uma mesma banda, chegando de uma mesma direção, será possível captá-los com uma só antena. Antenas/CATV-05- É a razão do sinal (tensão) captado com a antena orientada no sentido de máxima diretividade em relação ao sinal recebido com a antena virada no sentido oposto. Quanto maior for essa diferença, melhor será a nossa antena, porque ela capta muito mais energia pela frente do que por trás, o que é um fator essencial para eliminação de "fantasmas". Arelação frente/costa é medida em decibéis (dB). Quanto maior o valor em dB, melhor a relação frente/costa da antena. É uma medida de quanto a impedância da antena se afasta do seu valor nominal ao longo da faixa de operação. Esta variação de impedância provoca um descasamento entre a antena e a linha de transmissão gerando um padrão de ondas estacionárias na linha. Quanto mais próximo de 1 for o valor de R.O.E., menor o nível de descasamento do sistema. Outra forma de medir o descasamento é através da perda de retorno que é a razão entre a potência que retorna pela que incide na antena. Quanto menor a perda de retorno (mais negativo for o valor expresso em dB), melhor casada a antena está. É o sentido em que são transmitidos ou recebidos os sinais, podendo ser horizontal, vertical e circular. É difícil determinar uma série de normas para a escolha de antenas, visto que são vários e bem diferentes os fatores a se levar em consideração, já que estão relacionados com o lugar onde será feita a instalação. A instalação de antenas nas capitais é normalmente feita sem grandes problemas porque dispomos de sinais fortes. A escolha complica quando se trata de receber vários canais, ou quando o sinal é muito fraco. A fabrica os seguintes tipos de antenas:THEVEAR As antenas internas geralmente resolvem o problema de recepção de forma econômica nas capitais onde o sinal é forte. Tem a vantagem de que com uma simples mudança de posição consegue-se uma imagem satisfatória. São basicamente de dois tipos: um para regiões urbanas e sub urbanas e outro para recepção a longa distância. Há ainda variações entre esses modelos, conforme a particularidade da região onde se pretende instalar a antena. Essas antenas são dimensionadas para receber, da melhor forma possível, todos os canais de televisão e FM. São construídas especificamente para receber os sinais de um único canal. Chamamos de impedância característica a resistência (impedância) da antena na freqüência de trabalho na qual está sintonizada. Assim se uma determinada antena, por exemplo para o canal 6, tem uma impedância de 300 Ohms para as freqüências compreendidas entre 82 à 88 MHz (pois o canal 6 funciona nesta faixa de freqüência, logo está sintonizada para estas freqüências) dizemos que sua impedância característica é 300 . A impedância característica é muito importante para que se obtenha a máxima transferência do sinal captado pela antena para a linha de transmissão (cabo da antena) e daí para o televisor. Para que haja a máxima transferência do sinal captado, é preciso que sejam iguais a impedância característica da antena, linha de transmissão (ou de descida) a do receptor de televisão. Quando isto ocorre, dizemos que o sistema está casado. Quando houver um perfeito casamento entre a antena e a linha de transmissão surgirá ondas estacionárias que provocarão a formação de imagens duplas (fantasmas), que nada mais são que a sobreposição do sinal original com sua reflexão atrasada no tempo. W OBSERVAÇÃO IMPORTANTE: não 2.10.4 - ANTENAS EXTERNAS BI ( 2, 3, 4, 5 e 6), BII (FM) e BIII ( 7, 8, 9, 10, 11, 12 e 13)canais canais CARACTERÍSTICAS BÁSICAS DAS ANTENAS 2.8 - RELAÇÃO DE ONDAS ESTACIONÁRIAS (R.O.E.) E PERDA DE RETORNO 2.10 - ESCOLHA DO TIPO DE ANTENA MAIS INDICADO PARA CADA CASO 2.10.2 - ANTENAS EXTERNAS MULTI-BANDA 2.10.3 - ANTENAS EXTERNAS MONOCANAIS 2.6 - IMPEDÂNCIA CARACTERÍSTICA 2.7 - RELAÇÃO FRENTE-COSTAS 2.9 - POLARIZAÇÃO 2.10.1 - ANTENAS INTERNAS

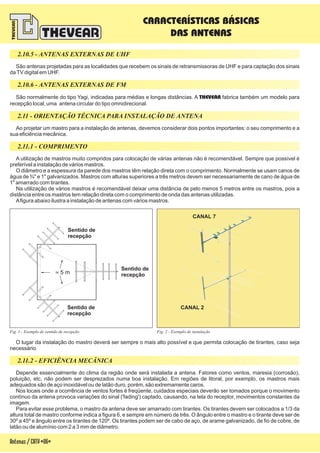

- 7. Sentido de recepção Sentido de recepção Sentidode recepção~ 5 m São antenas projetadas para as localidades que recebem os sinais de retransmissoras de UHF e para captação dos sinais daTV digital em UHF. São normalmente do tipo Yagi, indicadas para médias e longas distâncias. A fabrica também um modelo para recepção local, uma antena circular do tipo omnidirecional. THEVEAR A utilização de mastros muito compridos para colocação de várias antenas não é recomendável. Sempre que possível é preferível a instalação de vários mastros. O diâmetro e a espessura da parede dos mastros têm relação direta com o comprimento. Normalmente se usam canos de água de ¾" e 1" galvanizados. Mastros com alturas superiores a três metros devem ser necessariamente de cano de água de 1" amarrado com tirantes. Na utilização de vários mastros é recomendável deixar uma distância de pelo menos 5 metros entre os mastros, pois a distância entre os mastros tem relação direta com o comprimento de onda das antenas utilizadas. Afigura abaixo ilustra a instalação de antenas com vários mastros. Ao projetar um mastro para a instalação de antenas, devemos considerar dois pontos importantes: o seu comprimento e a sua eficiência mecânica. 2.11 - ORIENTAÇÃO TÉCNICA PARA INSTALAÇÃO DE ANTENA CANAL 7 CANAL 2 CARACTERÍSTICAS BÁSICAS DAS ANTENAS Fig. 2 - Exemplo de instalação Depende essencialmente do clima da região onde será instalada a antena. Fatores como ventos, maresia (corrosão), poluição, etc, não podem ser desprezados numa boa instalação. Em regiões de litoral, por exemplo, os mastros mais adequados são de aço inoxidável ou de latão duro, porém, são extremamente caros. Nos locais onde a ocorrência de ventos fortes é freqüente, cuidados especiais deverão ser tomados porque o movimento contínuo da antena provoca variações do sinal ('fading') captado, causando, na tela do receptor, movimentos constantes da imagem. Para evitar esse problema, o mastro da antena deve ser amarrado com tirantes. Os tirantes devem ser colocados a 1/3 da altura total de mastro conforme indica a figura 6, e sempre em número de três. O ângulo entre o mastro e o tirante deve ser de 30º a 45º e ângulo entre os tirantes de 120º. Os tirantes podem ser de cabo de aço, de arame galvanizado, de fio de cobre, de latão ou de alumínio com 2 a 3 mm de diâmetro. O lugar da instalação do mastro deverá ser sempre o mais alto possível e que permita colocação de tirantes, caso seja necessário. Fig. 1 - Exemplo de sentido de recepção 2.10.5 - ANTENAS EXTERNAS DE UHF 2.10.6 - ANTENAS EXTERNAS DE FM 2.11.1 - COMPRIMENTO 2.11.2 - EFICIÊNCIA MECÂNICA Antenas/CATV-06-

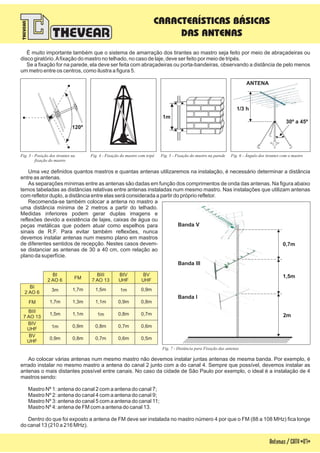

- 8. Ao colocar váriasantenas num mesmo mastro não devemos instalar juntas antenas de mesma banda. Por exemplo, é errado instalar no mesmo mastro a antena do canal 2 junto com a do canal 4. Sempre que possível, devemos instalar as antenas o mais distantes possível entre canais. No caso da cidade de São Paulo por exemplo, o ideal é a instalação de 4 mastros sendo: Mastro Nº 1: antena do canal 2 com a antena do canal 7; Mastro Nº 2: antena do canal 4 com a antena do canal 9; Dentro do que foi exposto a antena de FM deve ser instalada no mastro número 4 por que o FM (88 a 108 MHz) fica longe do canal 13 (210 a 216 MHz). Mastro Nº 3: antena do canal 5 com a antena do canal 11; Mastro Nº 4: antena de FM com a antena do canal 13. Uma vez definidos quantos mastros e quantas antenas utilizaremos na instalação, é necessário determinar a distância entre as antenas. As separações mínimas entre as antenas são dadas em função dos comprimentos de onda das antenas. Na figura abaixo temos tabeladas as distâncias relativas entre antenas instaladas num mesmo mastro. Nas instalações que utilizam antenas com refletor duplo, a distância entre elas será considerada a partir do próprio refletor. Recomenda-se também colocar a antena no mastro a uma distância mínima de 2 metros a partir do telhado. Medidas inferiores podem gerar duplas imagens e reflexões devido a existência de lajes, caixas de água ou peças metálicas que podem atuar como espelhos para sinais de R.F. Para evitar também reflexões, nunca devemos instalar antenas num mesmo plano em mastros de diferentes sentidos de recepção. Nestes casos devem- se distanciar as antenas de 30 a 40 cm, com relação ao plano da superfície. Antenas/CATV-07- Fig. 3 - Posição dos tirantes na f do mastroixação Fig. 4 - tripéFixação do mastro com Fig. 5 - na paredeFixação do mastro Fig. 6 - Ângulo dos tirantes com o mastro É muito importante também que o sistema de amarração dos tirantes ao mastro seja feito por meio de abraçadeiras ou disco giratório.Afixação do mastro no telhado, no caso de laje, deve ser feito por meio de tripés. Se a fixação for na parede, ela deve ser feita com abraçadeiras ou porta-bandeiras, observando a distância de pelo menos um metro entre os centros, como ilustra a figura 5. 1m 120º 30º a 45º CARACTERÍSTICAS BÁSICAS DAS ANTENAS FM 3m 1,7m 1,5m 1m 0,9m 1,7m 1,3m 1,1m 0,9m 0,8m 1,5m 1,1m 1m 0,8m 0,7m 1m 0,9m 0,8m 0,7m 0,6m 0,9m 0,8m 0,7m 0,6m 0,5m BI 2 AO 6 BV UHF BV UHF BI 2 AO 6 FM BIII 7 AO 13 BIII 7 AO 13 BIV UHF BIV UHF Fig. 7 - D das antenasistância para Fixação ANTENA 1/3 h 0,7m 1,5m 2m Banda III Banda I Banda V

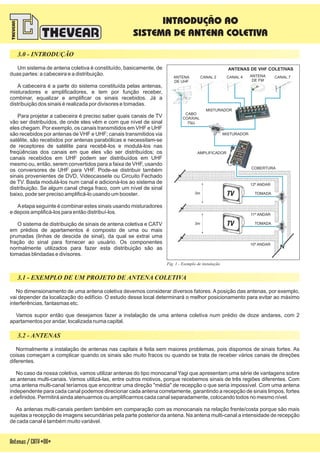

- 9. Um sistema deantena coletiva é constituído, basicamente, de duas partes: a cabeceira e a distribuição. A cabeceira é a parte do sistema constituída pelas antenas, misturadores e amplificadores, e tem por função receber, combinar, equalizar e amplificar os sinais recebidos. Já a distribuição dos sinais é realizada por divisores e tomadas. Para projetar a cabeceira é preciso saber quais canais de TV vão ser distribuídos, de onde eles vêm e com que nível de sinal eles chegam. Por exemplo, os canais transmitidos em VHF e UHF são recebidos por antenas de VHF e UHF; canais transmitidos via satélite, são recebidos por antenas parabólicas e necessitam-se de receptores de satélite para recebê-los e modulá-los nas freqüências dos canais em que eles vão ser distribuídos; os canais recebidos em UHF podem ser distribuídos em UHF mesmo ou, então, serem convertidos para a faixa de VHF, usando os conversores de UHF para VHF. Pode-se distribuir também sinais provenientes de DVD, Videocassete ou Circuito Fechado de TV. Basta modulá-los num canal e adicioná-los ao sistema de distribuição. Se algum canal chega fraco, com um nível de sinal baixo, pode ser preciso amplificá-lo usando um booster. Aetapa seguinte é combinar estes sinais usando misturadores e depois amplificá-los para então distribuí-los. O sistema de distribuição de sinais de antena coletiva e CATV em prédios de apartamentos é composto de uma ou mais prumadas (linhas de descida de sinal), da qual se extrai uma fração do sinal para fornecer ao usuário. Os componentes normalmente utilizados para fazer esta distribuição são as tomadas blindadas e divisores. No dimensionamento de uma antena coletiva devemos considerar diversos fatores. A posição das antenas, por exemplo, vai depender da localização do edifício. O estudo desse local determinará o melhor posicionamento para evitar ao máximo interferências, fantasmas etc. Vamos supor então que desejamos fazer a instalação de uma antena coletiva num prédio de doze andares, com 2 apartamentos por andar, localizada numa capital. Normalmente a instalação de antenas nas capitais é feita sem maiores problemas, pois dispomos de sinais fortes. As coisas começam a complicar quando os sinais são muito fracos ou quando se trata de receber vários canais de direções diferentes. No caso da nossa coletiva, vamos utilizar antenas do tipo monocanal Yagi que apresentam uma série de vantagens sobre as antenas multi-canais. Vamos utilizá-las, entre outros motivos, porque recebemos sinais de três regiões diferentes. Com uma antena multi-canal teríamos que encontrar uma direção "média" de recepção o que seria impossível. Com uma antena independente para cada canal podemos direcionar cada antena corretamente, garantindo a recepção de sinais limpos, fortes e definidos. Permitirá ainda atenuarmos ou amplificarmos cada canal separadamente, colocando todos no mesmo nível. As antenas multi-canais perdem também em comparação com as monocanais na relação frente/costa porque são mais sujeitas a recepção de imagens secundárias pela parte posterior da antena. Na antena multi-canal a intensidade de recepção de cada canal é também muito variável. 3.1 - EXEMPLO DE UM PROJETO DE ANTENA COLETIVA 3.2 - ANTENAS 3.0 - INTRODUÇÃO Antenas/CATV-08- INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA Fig. 1 - Exemplo de instalação ANTENAS DE VHF COLETIVAS 3m 3m TOMADA 12º ANDAR COBERTURA 11º ANDAR 10º ANDAR TOMADA ANTENA DE UHF ANTENA DE FM CANAL 7CANAL 4CANAL 2 AMPLIFICADOR MISTURADOR MISTURADOR CABO COAXIAL 75W
- 10. Antenas/CATV-09- Fig. 6 -Modulador Fig. 7 - Conversor Fig. 5 - Misturador Fig. 4 - Antena Banda III - cód. 417C Utilizados para modular uma portadora de R.F. através de sinais de áudio e vídeo provenientes de receptores de satélite, DVD, câmeras, videocassetes, etc. Os moduladores normalmente utilizados em sistemas de antena coletiva são do tipo DSB ( banda lateral dupla), isto é, não filtram a banda lateral inferior do canal de TV. Portanto, eles não podem ser utilizados em sistemas que operam com canais adjacentes, tais como os sistemas de CATV. double side band = São empregados para converter a freqüência de um canal, normalmente na faixa de UHF, para um outro canal na faixa em VHF. Fig. 3 - Antena FM circular - cód. 525CL São utilizados para misturar e equalizar sinais de TV provenientes de diversas antenas, moduladores, conversores, etc. O misturador de 8 entradas de VHF possui em cada entrada um filtro passa canal e um atenuador variável para ajustar o nível do sinal do canal na saída. Assim é possível obter um conjunto de canais, todos com o mesmo nível de sinal. 3.4 - MODULADORES 3.5 - CONVERSORES Fig. 2 - Antena Banda I - cód. 415C 3.3 - MISTURADORES As antenas normalmente utilizadas em sistemas de antena coletiva são monocanais ou multibandas. As antenas monocanais de VHF são projetadas para recepção de um único canal de TV.Assim para receber um conjunto de 7 canais de VHF é necessário 7 antenas, uma para cada canal. Isso é feito para otimizar a recepção de cada canal. Assim é possível apontar cada antena para a direção do transmissor e ajustar individualmente o nível de cada canal. Já as antenas multibandas recebem todos os canais transmitidos numa mesma direção, não sendo possível ajustar um canal de forma independente dos demais. INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA

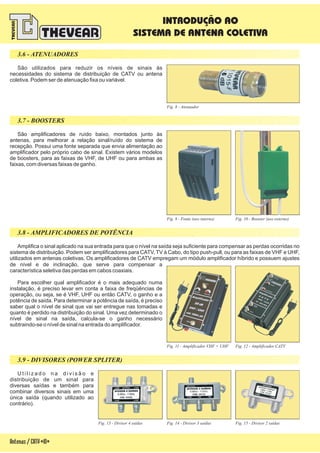

- 11. Fig. 14 -Divisor 3 saídasFig. 13 - Divisor 4 saídas Fig. 15 - Divisor 2 saídas Fig. 11 - Amplificador VHF + UHF Fig. 12 - Amplificador CATV Amplifica o sinal aplicado na sua entrada para que o nível na saída seja suficiente para compensar as perdas ocorridas no sistema de distribuição. Podem ser amplificadores para CATV, TV à Cabo, do tipo push-pull, ou para as faixas de VHF e UHF, utilizados em antenas coletivas. Os amplificadores de CATV empregam um módulo amplificador híbrido e possuem ajustes de nível e de inclinação, que serve para compensar a característica seletiva das perdas em cabos coaxiais. Para escolher qual amplificador é o mais adequado numa instalação, é preciso levar em conta a faixa de freqüências de operação, ou seja, se é VHF, UHF ou então CATV, o ganho e a potência de saída. Para determinar a potência de saída, é preciso saber qual o nível de sinal que vai ser entregue nas tomadas e quanto é perdido na distribuição do sinal. Uma vez determinado o nível de sinal na saída, calcula-se o ganho necessário subtraindo-se o nível de sinal na entrada do amplificador. Fig. 10 - Booster (uso externo)Fig. 9 - Fonte (uso interno) Fig. 8 - Atenuador São utilizados para reduzir os níveis de sinais às necessidades do sistema de distribuição de CATV ou antena coletiva. Podem ser de atenuação fixa ou variável. São amplificadores de ruído baixo, montados junto às antenas, para melhorar a relação sinal/ruído do sistema de recepção. Possui uma fonte separada que envia alimentação ao amplificador pelo próprio cabo de sinal. Existem vários modelos de boosters, para as faixas de VHF, de UHF ou para ambas as faixas, com diversas faixas de ganho. 3.8 - AMPLIFICADORES DE POTÊNCIA 3.9 - DIVISORES (POWER SPLITER) U t i l i z a d o n a d i v i s ã o e distribuição de um sinal para diversas saídas e também para combinar diversos sinais em uma única saída (quando utilizado ao contrário). Antenas/CATV-10- 3.6 - ATENUADORES 3.7 - BOOSTERS INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA
- 12. 3.10 - TOMADASBLINDADAS (TAP) Utilizada na distribuição dos sinais nas prumadas. É composto de um acoplador direcional que retira uma parcela do sinal que passa pela tomada. A característica que nomeia uma tomada é quanto de sinal ela acopla da linha principal. Existem tomadas de 4dB, 6dB, 9dB, 12dB, 16dB, 20dB, 24dB, 27dB e 30dB. Além do acoplamento, que é uma medida da atenuação da linha para a tomada A , outros parâmetros importantes das tomadas são: a atenuação de passagem A e a atenuação de isolação A . A figura ao lado mostra como estas grandezas são medidas. LT P I Fig. 16 - Tomada blindada 3.10.1 - ORDENADAÇÃO DAS TOMADAS BLINDADAS Fig. 17 - Exemplo de instalação Será considerada a situação em que o sinal é distribuído a partir da cabeceira do sistema, que fica no topo do prédio. O objetivo do projeto é determinar quais tomadas usar de modo que seja entregue aos usuários, aproximadamente, o mesmo nível de sinal. O sinal é máximo quando ele sai da cabeceira, e vai sendo atenuado à medida que ele é distribuído. Portanto é de se esperar que as tomadas dos apartamentos próximos da cabeceira tenham uma atenuação da linha para a tomada maior que a de um usuário que esteja mais distante, onde o sinal já está atenuado. Numa distribuição como a descrita acima, o nível de sinal na tomada do apartamento “j+1”, que fica acima do apartamento “j”, é dado por: V (j+1) = V (j) +A d +A (j+1) [1] V (j+1) = V (j+1)A (j+1) [2] Onde: V (j), V (j+1) níveis de sinal na entrada das tomadas dos apartamentos “j” e “j+1” V (j) - nível do sinal entregue ao usuário pela tomada do apartamento “j” A (j) - atenuação de passagem da tomada do apartamento “j” A (j) - atenuação da linha para a tomada do apartamento “j” A - atenuação do cabo coaxial na freqüência em questão - comprimento do cabo entre os apartamentos “j” e “j+1” Para se determinar quais tomadas utilizar em uma distribuição, começa-se pela tomada no final da linha, ou seja, no ponto j = 1, utilizando sempre que possível, a tomada de menor atenuação, que é a tomada de 6dB. Arbitra-se o nível de sinal entregue ao usuário e calcula-se, então, quanto de sinal deve existir na entrada da tomada 1. A escolha da atenuação da tomada é um processo interativo, onde se escolhe a tomada cujo nível de sinal entregue ao usuário 2 seja aproximadamente igual ao do usuário 1. A primeira tentativa é repetir a tomada do andar de baixo. Calcula-se o sinal entregue ao usuário 2 utilizando as expressões [1] e [2]. A segunda tentativa é a tomada seguinte de maior atenuação. Repete-se este procedimento até chegar ao último apartamento. E E C. J, J+1 P T E LT E E T P LT C dJ, J+1 Antenas/CATV-11- S APARTAMENTO J+1 APARTAMENTO DE CIMA E TV S d J,J+1 APARTAMENTO J APARELHO DE TV / FM E TV S APARTAMENTO 3 APARELHO DE TV / FM E TV S d 2,3 APARTAMENTO 2 APARELHO DE TV / FM E TV S d 1,2 APARTAMENTO 1 PAREDE TOMADA TOMADA V ( 1 )T V ( 2 )T V ( 3 )T V ( J )T V ( J+1 )T V ( 2 )S V ( 3 )S V ( J )S V ( J+1 )S V ( 1 )E V ( 2 )E V ( 3 )E V ( J )E V ( J+1 )E APARELHO DE TV / FM PERCURSO DO SINAL NO CABO DA ANTENA CARGA APARELHO DE TV / FM = distância entre tomadas Apto 1 e Apto 2 d 1,2 = distância entre tomadas Apto 2 e Apto 3 d 2,3 = distância entre tomadas Apto J e Apto J+1 d J,J+1 TOMADA TOMADA E TV AP VSVE VT ALT AI INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA

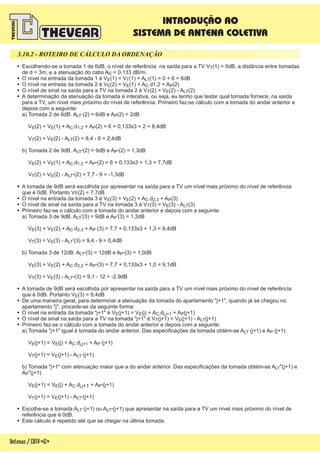

- 13. 3.10.2 - ROTEIRODE CÁLCULO DA ORDENAÇÃO ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! Escolhendo-se a tomada 1 de 6dB, o nível de referência na saída para a TV V (1) = 0dB, a distância entre tomadas de d = 3m, e a atenuação do cabo A = 0,133 dB/m. O nível na entrada da tomada 1 é V (1) = V (1) + A (1) = 0 + 6 = 6dB O nível na entrada da tomada 2 é V (2) = V (1) + A .d1,2 + A (2) O nível de sinal na saída para a TV na tomada 2 é V (2) = V (2) - A (2) A determinação da atenuação da tomada é interativa, ou seja, eu tenho que testar qual tomada fornece, na saída para a TV, um nível mais próximo do nível de referência. Primeiro faz-se cálculo com a tomada do andar anterior e depois com a seguinte: a) Tomada 2 de 6dB. A (2) = 6dB e A (2) = 2dB V (2) = V (1) + A .d + A (2) = 6 + 0,133x3 + 2 = 8,4dB V (2) = V (2) - A (2) = 8,4 - 6 = 2,4dB b) Tomada 2 de 9dB. A (2) = 9dB e A (2) = 1,3dB V (2) = V (1) + A .d + A (2) = 6 + 0,133x3 + 1,3 = 7,7dB V (2) = V (2) - A (2) = 7,7 - 9 = -1,3dB A tomada de 9dB será escolhida por apresentar na saída para a TV um nível mais próximo do nível de referência que é 0dB. Portanto V (2) = 7,7dB O nível na entrada da tomada 3 é V (3) = V (2) + A .d + A (3) O nível de sinal na saída para a TV na tomada 3 é V (3) = V (3) - A (3) Primeiro faz-se o cálculo com a tomada do andar anterior e depois com a seguinte: a) Tomada 3 de 9dB. A '(3) = 9dB e A '(3) = 1,3dB V (3) = V (2) + A .d + A (3) = 7,7 + 0,133x3 + 1,3 = 9,4dB V (3) = V (3) - A '(3) = 9,4 - 9 = 0,4dB b) Tomada 3 de 12dB. A (3) = 12dB e A (3) = 1,0dB V (3) = V (2) + A .d + A (3) = 7,7 + 0,133x3 + 1,0 = 9,1dB V (3) = V (3) - A (3) = 9,1 - 12 = -2,9dB A tomada de 9dB será escolhida por apresentar na saída para a TV um nível mais próximo do nível de referência que é 0dB. Portanto V (3) = 9,4dB De uma maneira geral, para determinar a atenuação da tomada do apartamento "j+1", quando já se chegou no apartamento "j", procede-se da seguinte forma: O nível na entrada da tomada "j+1" é V (j+1) = V (j) + A .d + A (j+1) O nível de sinal na saída para a TV na tomada "j+1" é V (j+1) = V (j+1) - A (j+1) Primeiro faz-se o cálculo com a tomada do andar anterior e depois com a seguinte: a) Tomada "j+1" igual à tomada do andar anterior. Das especificações da tomada obtém-se A (j+1) e A (j+1) V (j+1) = V (j) + A .d + A (j+1) V (j+1) = V (j+1) - A (j+1) b) Tomada "j+1" com atenuação maior que a do andar anterior. Das especificações da tomada obtém-se A "(j+1) e A "(j+1) V (j+1) = V (j) + A .d +1 + A (j+1) V (j+1) = V (j+1) - A (j+1) Escolhe-se a tomada A (j+1) ou A (j+1) que apresentar na saída para a TV um nível mais próximo do nível de referência que é 0dB. Este cálculo é repetido até que se chegar na última tomada. T C E T LT E E C P T E LT LT´ P E E C 1,2 P T E LT LT" P" E E C 1,2 P" T E LT" E E E C 2,3 P T E LT LT P E E C 2,3 P` T E LT LT" P" E E C 2,3 P" T E LT" E E E C j,j+1 P T E LT LT` P` E E C j,j+1 P` T E LT` LT P E E C j,j P" T E LT" LT` LT" Antenas/CATV-12- INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA

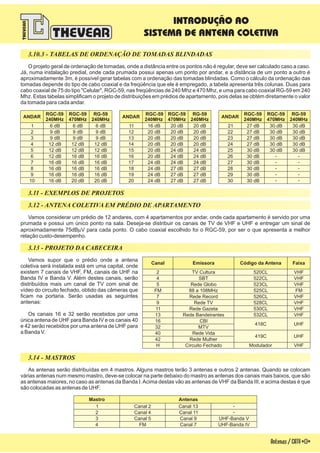

- 14. 3.11 - EXEMPLOSDE PROJETOS 3.12 - ANTENA COLETIVA EM PRÉDIO DE APARTAMENTO 3.13 - PROJETO DA CABECEIRA 3.14 - MASTROS Vamos supor que o prédio onde a antena coletiva será instalada está em uma capital, onde existem 7 canais de VHF, FM, canais de UHF na Banda IV e Banda V. Além destes canais, serão distribuídos mais um canal de TV com sinal de vídeo do circuito fechado, obtido das câmeras que ficam na portaria. Serão usadas as seguintes antenas: Os canais 16 e 32 serão recebidos por uma única antena de UHF para Banda IV e os canais 40 e 42 serão recebidos por uma antena de UHF para a Banda V. Vamos considerar um prédio de 12 andares, com 4 apartamentos por andar, onde cada apartamento é servido por uma prumada e possui um único ponto na sala. Deseja-se distribuir os canais de TV de VHF e UHF e entregar um sinal de aproximadamente 75dB V para cada ponto. O cabo coaxial escolhido foi o RGC-59, por ser o que apresenta a melhor relação custo-desempenho. m As antenas serão distribuídas em 4 mastros. Alguns mastros terão 3 antenas e outros 2 antenas. Quando se colocam várias antenas num mesmo mastro, deve-se colocar na parte debaixo do mastro as antenas dos canais mais baixos, que são as antenas maiores, no caso as antenas da Banda I.Acima destas vão as antenas de VHF da Banda III, e acima destas é que são colocadas as antenas de UHF. ANDAR ANDAR 240MHz RGC-59 RGC-59 240MHz RGC-59 470MHz RGC-59 470MHz RG-59 240MHz RG-59 240MHz 11 16 dB 20 dB 20 dB 21 27 dB 30 dB 30 dB 12 20 dB 20 dB 20 dB 22 27 dB 30 dB 30 dB 13 20 dB 20 dB 20 dB 23 27 dB 30 dB 30 dB 14 20 dB 20 dB 20 dB 24 27 dB 30 dB 30 dB 15 20 dB 24 dB 24 dB 25 30 dB 30 dB - - - - - - - - - - 30 dB 16 20 dB 24 dB 24 dB 26 30 dB 17 24 dB 24 dB 24 dB 27 30 dB 18 24 dB 27 dB 27 dB 28 30 dB 19 24 dB 27 dB 27 dB 29 30 dB 20 24 dB 27 dB 27 dB 30 30 dB ANDAR RGC-59 240MHz RGC-59 470MHz RG-59 240MHz 1 6 dB 6 dB 6 dB 2 9 dB 9 dB 9 dB 3 9 dB 9 dB 9 dB 4 12 dB 12 dB 12 dB 5 12 dB 12 dB 12 dB 6 12 dB 16 dB 16 dB 7 16 dB 16 dB 16 dB 8 16 dB 16 dB 16 dB 9 16 dB 16 dB 16 dB 10 16 dB 20 dB 20 dB Canal Emissora Código da Antena Faixa 2 TV Cultura 520CL VHF 4 SBT 522CL VHF 5 Rede Globo 523CL VHF FM 88 a 108MHz 525CL FM 7 Rede Record 526CL VHF 9 Rede TV 528CL VHF 11 Rede Gazeta 530CL VHF 13 Rede Bandeirantes 532CL VHF 16 CBI 418C 32 MTV UHF 40 Rede Vida 419C 42 Rede Mulher UHF H Circuito Fechado Modulador VHF 3.10.3 - TABELAS DE ORDENAÇÃO DE TOMADAS BLINDADAS O projeto geral de ordenação de tomadas, onde a distância entre os pontos não é regular, deve ser calculado caso a caso. Já, numa instalação predial, onde cada prumada possui apenas um ponto por andar, e a distância de um ponto a outro é aproximadamente 3m, é possível gerar tabelas com a ordenação das tomadas blindadas. Como o cálculo da ordenação das tomadas depende do tipo de cabo coaxial e da freqüência que ele é empregado, a tabela apresenta três colunas. Duas para cabo coaxial de 75 do tipo "Celular", RGC-59, nas freqüências de 240 Mhz e 470 Mhz, e uma para cabo coaxial RG-59 em 240 Mhz. Estas tabelas simplificam o projeto de distribuições em prédios de apartamento, pois delas se obtém diretamente o valor da tomada para cada andar. Mastro Antenas 1 Canal 2 Canal 13 2 Canal 4 Canal 11 3 Canal 5 Canal 9 UHF-Banda V FM Canal 7 UHF-Banda IV - - 4 Antenas/CATV-13- INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA

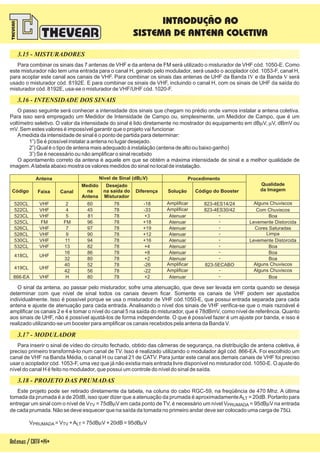

- 15. 3.15 - MISTURADORES 3.16- INTENSIDADE DOS SINAIS 3.17 - MODULADOR 3.18 - PROJETO DAS PRUMADAS Para combinar os sinais das 7 antenas de VHF e da antena de FM será utilizado o misturador de VHF cód. 1050-E. Como este misturador não tem uma entrada para o canal H, gerado pelo modulador, será usado o acoplador cód. 1053-F, canal H, para acoplar este canal aos canais de VHF. Para combinar os sinais das antenas de UHF da Banda e da Banda será usado o misturador cód. 8192E. E para combinar os sinais de VHF, incluindo o canal H, com os sinais de UHF da saída do misturador cód. 8192E, usa-se o misturador de VHF/UHF cód. 1020-F. IV V O passo seguinte será conhecer a intensidade dos sinais que chegam no prédio onde vamos instalar a antena coletiva. Para isso será empregado um Medidor de Intensidade de Campo ou, simplesmente, um Medidor de Campo, que é um voltímetro seletivo. O valor da intensidade do sinal é lido diretamente no mostrador do equipamento em dB V, V, dBmV ou mV. Sem estes valores é impossível garantir que o projeto vai funcionar. Amedida da intensidade de sinal é o ponto de partida para determinar: 1 ) Se é possível instalar a antena no lugar desejado. 2 ) Qual é o tipo de antena mais adequado à instalação (antena de alto ou baixo ganho) 3 ) Se é necessário ou não amplificar o sinal recebido O apontamento correto da antena é aquele em que se obtém a máxima intensidade de sinal e a melhor qualidade de imagem.Atabela abaixo mostra os valores medidos do sinal no local de instalação. m m o o o Para inserir o sinal de vídeo do circuito fechado, obtido das câmeras de segurança, na distribuição de antena coletiva, é preciso primeiro transformá-lo num canal de TV. Isso é realizado utilizando o modulador ágil cód. 866-EA. Foi escolhido um canal de VHF na Banda Média, o canal H ou canal 21 de CATV. Para juntar este canal aos demais canais de VHF foi preciso usar o acoplador cód. 1053-F, uma vez que já não existia mais entrada livre disponível no misturador cód. 1050-E. O ajuste do nível do canal H é feito no modulador, que possui um controle do nível do sinal de saída. O sinal da antena, ao passar pelo misturador, sofre uma atenuação, que deve ser levada em conta quando se deseja determinar com que nível de sinal todos os canais devem ficar. Somente os canais de VHF podem ser ajustados individualmente. Isso é possível porque se usa o misturador de VHF cód.1050-E, que possui entrada separada para cada antena e ajuste de atenuação para cada entrada. Analisando o nível dos sinais de VHF verifica-se que o mais razoável é amplificar os canais 2 e 4 e tomar o nível do canal 5 na saída do misturador, que é 78dBmV, como nível de referência. Quanto aos sinais de UHF, não é possível ajustá-los de forma independente. O que é possível fazer é um ajuste por banda, e isso é realizado utilizando-se um booster para amplificar os canais recebidos pela antena da Banda V. Este projeto pode ser retirado diretamente da tabela, na coluna do cabo RGC-59, na freqüência de 470 Mhz. A última tomada da prumada é a de 20dB, isso quer dizer que a atenuação da prumada é aproximadamenteA = 20dB. Portanto para entregar um sinal com o nível de V = 75dB V em cada ponto de TV, é necessário um nível V = 95dB V na entrada de cada prumada. Não se deve esquecer que na saída da tomada no primeiro andar deve ser colocado uma carga de 75 . V = V +A = 75dB V + 20dB = 95dB V LT TV PRUMADA PRUMADA TV LT m m W m m Qualidade da ImagemCódigo Faixa Canal Medido na Antena Desejado na saída do Misturador Diferença Solução Código do Booster Antena Nível de Sinal (dB V)m Procedimento 520CL VHF VHF VHF FM VHF VHF VHF VHF UHF UHF VHF 522CL 523CL 525CL 526CL 528CL 530CL 532CL 418CL 419CL 866-EA 2 60 78 78 78 78 78 78 78 78 78 78 78 78 78 4 45 5 81 FM 96 7 97 9 90 11 94 13 82 16 86 32 80 40 52 42 56 H 80 -18 -33 +3 +18 +19 +12 +16 +4 +8 +2 -26 -22 +2 Amplificar Amplificar Atenuar Atenuar Atenuar Atenuar Atenuar Atenuar Atenuar Atenuar Atenuar 823-4ES14/24 823-4ES30/42 823-5ECABO - - - - - - - - - - Amplificar Amplificar Alguns Chuviscos Com Chuviscos Boa Levemente Distorcida Cores Saturadas Limpa Levemente Distorcida Boa Boa Boa Alguns Chuviscos Alguns Chuviscos Boa Antenas/CATV-14- INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA

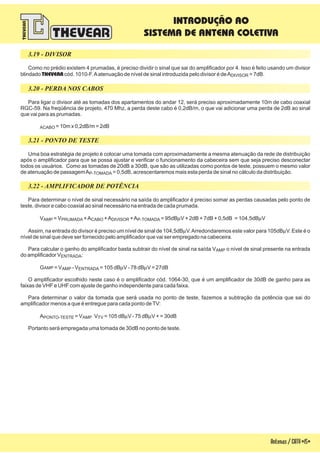

- 16. 3.19 - DIVISOR 3.20- PERDA NOS CABOS 3.21 - PONTO DE TESTE 3.22 - AMPLIFICADOR DE POTÊNCIA Como no prédio existem 4 prumadas, é preciso dividir o sinal que sai do amplificador por 4. Isso é feito usando um divisor blindado cód. 1010-F.Aatenuação de nível de sinal introduzida pelo divisor é deA = 7dB.THEVEAR DIVISOR Para ligar o divisor até as tomadas dos apartamentos do andar 12, será preciso aproximadamente 10m de cabo coaxial RGC-59. Na freqüência de projeto, 470 Mhz, a perda deste cabo é 0,2dB/m, o que vai adicionar uma perda de 2dB ao sinal que vai para as prumadas. = 10m x 0,2dB/m = 2dBACABO Uma boa estratégia de projeto é colocar uma tomada com aproximadamente a mesma atenuação da rede de distribuição após o amplificador para que se possa ajustar e verificar o funcionamento da cabeceira sem que seja preciso desconectar todos os usuários. Como as tomadas de 20dB a 30dB, que são as utilizadas como pontos de teste, possuem o mesmo valor de atenuação de passagemA = 0,5dB, acrescentaremos mais esta perda de sinal no cálculo da distribuição.P-TOMADA Para determinar o nível de sinal necessário na saída do amplificador é preciso somar as perdas causadas pelo ponto de teste, divisor e cabo coaxial ao sinal necessário na entrada de cada prumada. V = V +A +A +A = 95dB V + 2dB + 7dB + 0,5dB = 104,5dB V Assim, na entrada do divisor é preciso um nível de sinal de 104,5dB V.Arredondaremos este valor para 105dB V. Este é o nível de sinal que deve ser fornecido pelo amplificador que vai ser empregado na cabeceira. Para calcular o ganho do amplificador basta subtrair do nível de sinal na saída V o nível de sinal presente na entrada do amplificador V : G = V - V = 105 dB V - 78 dB V = 27dB O amplificador escolhido neste caso é o amplificador cód. 1064-30, que é um amplificador de 30dB de ganho para as faixas de VHF e UHF com ajuste de ganho independente para cada faixa. Para determinar o valor da tomada que será usada no ponto de teste, fazemos a subtração da potência que sai do amplificador menos a que é entregue para cada ponto deTV: A = V V = 105 dB V - 75 dB V + = 30dB Portanto será empregada uma tomada de 30dB no ponto de teste. AMP PRUMADA CABO DIVISOR P-TOMADA AMP ENTRADA AMP AMP ENTRADA PONTO-TESTE AMP TV m m m m m m m m Antenas/CATV-15- INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA

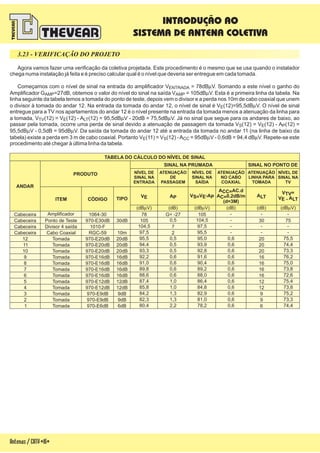

- 17. 30 75 75,5 74,4 73,3 76,2 75,0 73,8 72,6 75,4 73,8 75,2 73,3 74,4 Cabeceira Cabeceira Cabeceira Cabeceira 12 970-E30dB 1010-F RGC-59 1064-30 TABELA DOCÁLCULO DO NÍVEL DE SINAL ANDAR PRODUTO SINAL NA PRUMADA SINAL NO PONTO DE NÍVEL DE SINAL NA ENTRADA ATENUAÇÃO DE PASSAGEM NÍVEL DE SINAL NA SAÍDA NÍVEL DE SINAL NA TV ATENUAÇÃO NO CABO COAXIAL ATENUAÇÃO LINHA PARA TOMADA TIPO VE AP VTV= VE - ALT ALTVS=VE-AP ACC=AC.d AC=0,2dB/m (d=3M) Amplificador Ponto de Teste Divisor 4 saída Cabo Coaxial Tomada Tomada Tomada Tomada Tomada Tomada Tomada Tomada Tomada Tomada Tomada Tomada ITEM CÓDIGO (dB V)m (dB V)m (dB V)m(dB) (dB) (dB) 970-E20dB 970-E20dB 970-E20dB 970-E16dB 970-E16dB 970-E16dB 970-E16dB 970-E12dB 970-E12dB 970-E9dB 970-E9dB 970-E6dB 11 10 9 8 7 6 5 4 3 2 1 30dB 10m 20dB 20dB 20dB 16dB 16dB 16dB 16dB 12dB 12dB 9dB 9dB 6dB 78 105 104,5 97,5 95,5 94,4 93,3 92,2 91,0 89,8 88,6 87,4 85,8 84,2 82,3 80,4 G= -27 0,5 7 2 0,5 0,5 0,5 0,6 0,6 0,6 0,6 1,0 1,0 1,3 1,3 2,2 105 104,5 97,5 95,5 95,0 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 93,9 92,8 91,6 90,4 89,2 88,0 86,4 84,8 82,9 81,0 78,2 20 -- - -- - - -- - 20 20 16 16 16 16 12 12 9 9 6 Antenas/CATV-16- 3.23 - VERIFICAÇÃO DO PROJETO Agora vamos fazer uma verificação da coletiva projetada. Este procedimento é o mesmo que se usa quando o instalador chega numa instalação já feita e é preciso calcular qual é o nível que deveria ser entregue em cada tomada. Começamos com o nível de sinal na entrada do amplificador V = 78dB V. Somando a este nível o ganho do Amplificador G =27dB, obtemos o valor do nível do sinal na saída V = 105dB V. Esta é a primeira linha da tabela. Na linha seguinte da tabela temos a tomada do ponto de teste, depois vem o divisor e a perda nos 10m de cabo coaxial que unem o divisor à tomada do andar 12. Na entrada da tomada do andar 12, o nível de sinal é V (12)=95,5dB V. O nível de sinal entregue para a TV nos apartamentos do andar 12 é o nível presente na entrada da tomada menos a atenuação da linha para a tomada, V (12) = V (12) - A (12) = 95,5dB V - 20dB = 75,5dB V. Já no sinal que segue para os andares de baixo, ao passar pela tomada, ocorre uma perda de sinal devido a atenuação de passagem da tomada V (12) = V (12) - A (12) = 95,5dB V - 0,5dB = 95dB V. Da saída da tomada do andar 12 até a entrada da tomada no andar 11 (na linha de baixo da tabela) existe a perda em 3 m de cabo coaxial. Portanto V (11) = V (12) -A = 95dB V - 0,6dB = 94,4 dB V. Repete-se este procedimento até chegar à última linha da tabela. ENTRADA AMP AMP E TV E LT S E P E S CC m m m m m m m m m INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA

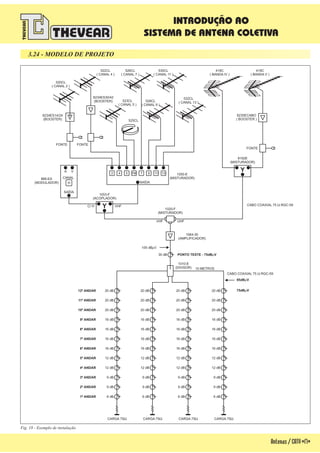

- 18. 3.24 - MODELODE PROJETO 6 dB6 dB6 dB6 dB1º ANDAR 75dB Vm 9 dB9 dB9 dB9 dB2º ANDAR 9 dB9 dB9 dB9 dB3º ANDAR 12 dB12 dB12 dB12 dB4º ANDAR 12 dB12 dB12 dB12 dB5º ANDAR 16 dB16 dB16 dB16 dB6º ANDAR 16 dB16 dB16 dB16 dB7º ANDAR 16 dB16 dB16 dB16 dB8º ANDAR 16 dB16 dB16 dB16 dB9º ANDAR 20 dB20 dB20 dB20 dB10º ANDAR 20 dB20 dB20 dB20 dB11º ANDAR 20 dB20 dB20 dB20 dB 30 dB 12º ANDAR 95dB Vm PONTO TESTE - 75dB Vm 1010-E (DIVISOR) 1064-30 (AMPLIFICADOR) 8234ES14/24 (BOOSTER) 8234ES30/42 (BOOSTER) 105 dB Vm VHF UHF 1020-F (MISTURADOR) CABO COAXIAL 75 RGC-59W CABO COAXIAL 75 RGC-59W 1053-F (ACOPLADOR) VHFC/ H 866-EA (MODULADOR) A SAÍDA CANAL H V 2 4 5 FM 7 9 11 13 SAÍDA 1050-E (MISTURADOR) 520CL ( CANAL 2 ) 523CL ( CANAL 5 ) 525CL 528CL ( CANAL 9 ) 526CL ( CANAL 7 ) 530CL ( CANAL 11 ) 532CL ( CANAL 13 ) 522CL ( CANAL 4 ) FONTE FONTE CARGA 75W CARGA 75W CARGA 75W CARGA 75W 10 METROS 8235ECABO ( BOOSTER ) 8192E (MISTURADOR) 418C ( BANDA IV ) 419C ( BANDA V ) FONTE Fig. 18 - Exemplo de instalação Antenas/CATV-17- INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA

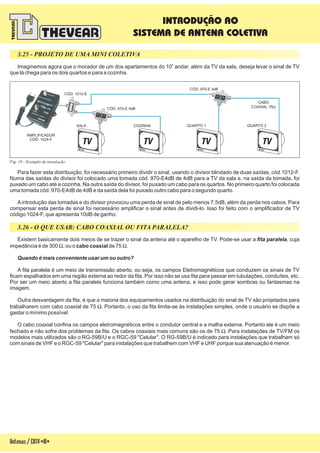

- 19. 3.25 - PROJETODE UMA MINI COLETIVA Imaginemos agora que o morador de um dos apartamentos do 10 andar, além da TV da sala, deseja levar o sinal de TV que lá chega para os dois quartos e para a cozinha. o Para fazer esta distribuição, foi necessário primeiro dividir o sinal, usando o divisor blindado de duas saídas, cód.1012-F. Numa das saídas do divisor foi colocado uma tomada cód. 970-E4dB de 4dB para a TV da sala e, na saída da tomada, foi puxado um cabo até a cozinha. Na outra saída do divisor, foi puxado um cabo para os quartos. No primeiro quarto foi colocada uma tomada cód. 970-E4dB de 4dB e da saída dela foi puxado outro cabo para o segundo quarto. Aintrodução das tomadas e do divisor provocou uma perda de sinal de pelo menos 7,5dB, além da perda nos cabos. Para compensar esta perda de sinal foi necessário amplificar o sinal antes de dividi-lo. Isso foi feito com o amplificador de TV código 1024-F, que apresenta 10dB de ganho. Fig. 19 - Exemplo de instalação SALA AMPLIFICADOR 1024-FCÓD. COZINHA QUARTO 1 QUARTO 2 CÓD. 970-E 4dB CÓD. 970-E 4dB CÓD. 1012-E Antenas/CATV-18- CABO COAXIAL 75W 3.26 - O QUE USAR: CABO COAXIAL OU FITA PARALELA? Existem basicamente dois meios de se trazer o sinal da antena até o aparelho de TV. Pode-se usar a , cuja impedância é de 300 , ou o de 75 . A fita paralela é um meio de transmissão aberto, ou seja, os campos Eletromagnéticos que conduzem os sinais de TV ficam espalhados em uma região externa ao redor da fita. Por isso não se usa fita para passar em tubulações, conduítes, etc. Por ser um meio aberto a fita paralela funciona também como uma antena, e isso pode gerar sombras ou fantasmas na imagem. Outra desvantagem da fita, é que a maioria dos equipamentos usados na distribuição do sinal de TV são projetados para trabalharem com cabo coaxial de 75 . Portanto, o uso da fita limita-se às instalações simples, onde o usuário se dispõe a gastar o mínimo possível. O cabo coaxial confina os campos eletromagnéticos entre o condutor central e a malha externa. Portanto ele é um meio fechado e não sofre dos problemas da fita. Os cabos coaxiais mais comuns são os de 75 . Para instalações de TV/FM os modelos mais utilizados são o RG-59B/U e o RGC-59 . O RG-59B/U é indicado para instalações que trabalham só com sinais de VHF e o RGC-59 para instalações que trabalhem com VHF e UHF porque sua atenuação é menor. fita paralela Quando é mais conveniente usar um ou outro? W W W W cabo coaxial "Celular" "Celular" INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA
- 20. Antenas/CATV-19- Na tabela abaixo,para saber a atenuação por metro de cabo basta dividir a atenuação dada por 100. ATENUAÇÃO (dB/100m) 75 W 16,79 14,18 13,85 13,51 13,16 12,82 12,46 19,37 11,73 11,35 11,23 10,97 10,57 10,17 9,75 9,32 8,68 8,42 7,94 7,45 6,92 6,36 5,76 5,11 4,38 3,54 3,21 2,07 2,46 2,12 1,72 0,98 75 W TF-88 60,08 50,32 49,08 47,83 46,52 45,27 43,96 42,13 41,27 39,89 39,79 38,48 37,04 35,57 34,06 32,50 30,90 29,52 27,53 25,74 23,86 21,88 19,95 17,96 15,34 12,32 10,92 9,23 8,52 7,33 5,82 3,37 75 W RTS-59 22,3 20,0 16,73 15,09 13,68 11,64 10,82 9,35 6,4 5,25 2,3 75 W RGC-6 3.27 - TABELA DE CABOS COAXIAIS DE 75 W TABELA DE CABOS COAXIAIS DE 75 W 75 W RG-59 43,75 36,87 35,95 35,03 34,07 33,13 32,16 31,18 30,18 29,16 28,66 28,12 27,06 25,97 24,86 23,71 22,54 21,32 20,06 18,74 17,37 15,91 14,30 12,66 10,83 8,68 7,86 6,50 5,99 5,15 4,17 2,36 75 W RGC-59 26,25 22,40 21,90 21,36 20,88 20,35 19,82 31,18 18,71 18,13 17,94 17,55 16,94 16,32 15,66 15,02 14,34 13,62 12,88 12,06 11,27 10,37 9,44 8,40 7,23 5,86 5,34 4,44 4,11 3,55 2,88 1,65 TF-53 FREQÜÊNCIACANAL 83 75 65 55 45 36 24 15 8 FM 4 2 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -2000 1500 1440 1380 1320 1260 1200 1140 1080 1020 1000 (MHz) 960 900 840 780 720 660 600 500 480 420 360 300 240 180 120 100 70 60 45 30 10 19,43 16,46 16,09 15,70 15,31 14,91 14,51 14,09 13,67 13,24 13,09 12,80 12,35 11,88 11,40 10,91 10,40 9,87 9,32 8,74 8,13 7,48 6,78 6,02 5,17 4,18 3,80 3,16 2,92 2,52 2,04 1,17 75 W RGC-11 42,78 35,45 34,53 33,60 32,66 31,70 30,73 29,75 28,75 27,74 27,40 26,70 25,65 24,58 23,48 22,36 21,20 20,02 18,979 17,51 16,18 14,78 13,30 11,70 9,94 7,93 7,17 5,91 5,43 4,66 3,76 2,12 75 W RG-11 63,54 53,31 52,06 50,76 49,44 48,06 46,73 45,34 43,93 42,47 42,07 41,02 39,51 37,97 36,86 34,75 33,07 31,33 29,52 27,63 25,65 23,54 21,26 18,85 16,13 12,97 11,81 9,03 9,01 7,77 6,30 3,59 INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA

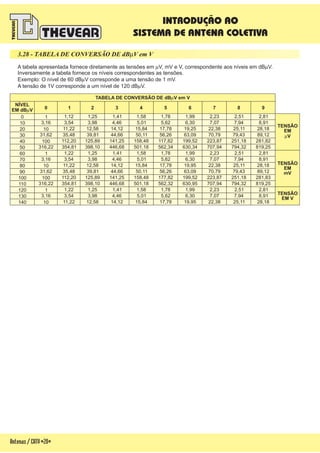

- 21. Antenas/CATV-20- TABELA DE CONVERSÃODE dB V em Vm 140 130 120 110 100 90 80 70 60 50 40 30 20 10 0 NÍVEL EM dB Vm TENSÃO EM Vm TENSÃO EM mV TENSÃO EM V 0 10 3,16 1 316,22 100 31,62 10 3,16 1 316,22 100 31,62 10 3,16 1 1 11,22 3,54 1,22 354,81 112,20 35,48 11,22 3,54 1,22 354,81 112,20 35,48 11,22 3,54 1,12 2 12,58 3,98 1,25 398,10 125,89 39,81 12,58 3,98 1,25 398,10 125,89 39,81 12,58 3,98 1,25 3 14,12 4,46 1,41 446,68 141,25 44,66 14,12 4,46 1,41 446,68 141,25 44,66 14,12 4,46 1,41 4 15,84 5,01 1,58 501,18 158,48 50,11 15,84 5,01 1,58 501,18 158,48 50,11 15,84 5,01 1,58 5 17,78 5,62 1,78 562,32 177,82 56,26 17,78 5,62 1,78 562,34 117,82 56,26 17,78 5,62 1,78 6 19,95 6,30 1,99 630,95 199,52 63,09 19,95 6,30 1,99 630,34 199,52 63,09 19,25 6,30 1,99 7 22,38 7,07 2,23 707,94 223,87 70,79 22,38 7,07 2,23 707,94 223,87 70,79 22,38 7,07 2,23 8 25,11 7,94 2,51 794,32 251,18 79,43 25,11 7,94 2,51 794,32 251,18 79,43 25,11 7,94 2,51 9 28,18 8,91 2,81 819,25 281,83 89,12 28,18 8,91 2,81 819,25 281,82 89,12 28,18 8,91 2,81 A tabela apresentada fornece diretamente as tensões em V, mV e V, correspondente aos níveis em dB V. Inversamente a tabela fornece os níveis correspondentes as tensões. Exemplo: O nível de 60 dB V corresponde a uma tensão de 1 mV. A tensão de 1V corresponde a um nível de 120 dB V. m m m m 3.28 - TABELA DE CONVERSÃO DE dB V em Vm INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA

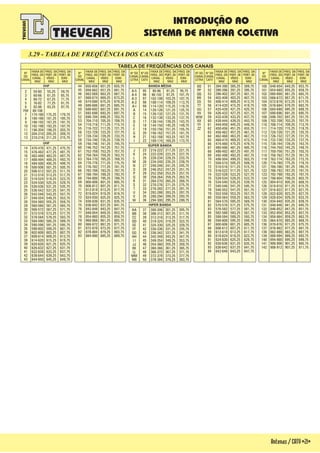

- 22. Antenas/CATV-21- 3.29 - TABELADE FREQÜÊNCIA DOS CANAIS TABELA DE FREQÜÊNCIAS DOS CANAIS Nº DO CANAL Nº DO CANAL Nº DO CANAL FAIXA DE FREQ. DO CANAL - MHZ FAIXA DE FREQ. DO CANAL - MHZ FAIXA DE FREQ. DO CANAL - MHZ FAIXA DE FREQ. DO CANAL - MHZ FAIXA DE FREQ. DO CANAL - MHZ FREQ. DA PORT. DE VÍDEO - MHZ FREQ. DA PORT. DE VÍDEO - MHZ FREQ. DA PORT. DE VÍDEO - MHZ FREQ. DA PORT. DE VÍDEO - MHZ FREQ. DA PORT. DE VÍDEO - MHZ FREQ. DA PORT. DE SOM - MHZ FREQ. DA PORT. DE SOM - MHZ FREQ. DA PORT. DE SOM - MHZ FREQ. DA PORT. DE SOM - MHZ FREQ. DA PORT. DE SOM - MHZ Nº DO CANAL CATV Nº DO CANAL CATV Nº DO CANAL LETRA Nº DO CANAL LETRA 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 2 3 4 5 6 FM 7 8 9 10 11 12 13 54-60 60-66 66-72 76-82 82-88 88-108 174-180 180-186 186-192 192-198 198-204 204-210 210-216 470-476 476-482 482-488 488-494 494-500 500-506 506-512 512-518 518-524 524-530 530-536 536-542 542-548 548-554 554-560 560-566 566-572 572-578 578-584 584-590 590-596 598-602 602-608 608-614 614-620 620-626 626-632 632-638 638-644 644-650 55,25 61,25 67,25 77,25 83,25 175,25 181,25 187,25 193,25 199,25 205,25 211,25 471,25 477,25 483,25 489,25 495,25 501,25 507,25 513,25 519,25 525,25 531,25 537,25 543,25 549,25 555,25 561,25 567,25 573,25 579,25 585,25 591,25 599,25 603,25 609,25 615,25 621,25 627,25 633,25 639,25 645,25 59,75 65,75 71,75 81,75 87,75 179,75 185,75 191,75 197,75 203,75 209,75 215,75 475,75 481,75 487,75 493,75 499,75 505,75 511,75 517,75 523,75 529,75 535,75 541,75 547,75 553,75 559,75 565,75 571,75 577,75 583,75 589,75 595,75 601,75 607,75 613,75 619,75 625,75 631,75 637,75 643,75 649,75 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 650-656 656-662 662-668 668-674 674-680 680-686 686-692 692-698 698-704 704-710 710-716 716-722 722-728 728-734 734-740 740-746 746-752 752-758 758-764 764-770 770-776 776-782 782-788 788-794 794-800 800-806 806-812 812-818 818-824 824-830 830-836 836-842 842-848 848-854 854-860 860-866 866-872 872-878 878-884 884-890 651,25 657,25 663,25 669,25 675,25 681,25 687,25 693,25 699,25 705,25 711,25 717,25 723,25 729,25 735,25 741,25 747,25 753,25 759,25 765,25 771,25 777,25 783,25 789,25 795,25 801,25 807,25 813,25 819,25 825,25 831,25 837,25 843,25 849,25 855,25 861,25 867,25 873,25 879,25 885,25 655,75 661,75 667,75 673,25 679,25 685,75 691,75 697,75 703,75 709,75 715,15 721,75 727,75 733,75 739,75 745,75 751,75 757,75 763,75 769,75 775,75 781,75 787,75 793,75 799,75 805,75 811,75 817,75 819,75 825,75 835,75 841,75 847,75 853,75 859,75 865,75 871,75 877,75 883,75 889,75 23 24 25 26 27 28 29 30 31 32 33 34 35 36 95 96 97 98 99 14 15 16 17 18 19 20 21 22 37 38 39 40 41 42 43 44 45 46 47 48 49 50 AA BB CC DD EE FF GG HH I I JJ KK LL MM NN J K L M N O P Q R S T U V W A-5 A-4 A-3 A-2 A-I A B C D E F G H I 217,25 223,25 229,25 235,25 241,25 247,25 253,25 259,25 265,25 271,25 277,25 283,25 289,25 295,25 91,25 97,25 103,25 109,25 115,25 121,25 127,25 133,25 139,25 145,25 151,25 157,25 163,25 169,25 301,25 307,25 313,25 319,25 325,25 331,25 337,25 343,25 349,25 355,25 361,25 367,25 373,25 379,25 384-390 390-396 396-402 402-408 408-414 414-420 420-426 426-432 432-438 438-444 444-450 450-456 456-462 462-468 468-474 474-480 480-486 486-492 492-498 498-504 504-510 510-516 516-522 522-528 528-534 534-540 540-546 546-552 552-558 558-564 564-570 570-576 576-582 582-588 588-594 594-600 600-606 606-612 612-618 618-624 624-630 630-636 636-642 642-648 648-654 654-660 660-666 666-672 672-678 678-684 684-690 690-696 696-702 702-708 708-714 714-720 720-726 726-732 732-738 738-744 744-750 750-756 756-762 762-774 774-780 780-786 786-792 792-798 798-804 804-810 810-816 816-822 822-828 828-834 834-840 840-846 846-852 852-858 858-864 864-870 870-876 876-882 882-888 888-894 894-900 900-906 906-912 389,75 395,75 401,75 407,75 413,75 419,75 425,75 431,75 437,75 443,75 449,75 455,75 461,75 467,75 473,75 479,75 485,75 491,75 497,75 503,75 509,75 515,75 521,75 527,75 533,75 539,75 545,75 551,75 557,75 563,75 569,75 575,75 581,75 587,75 593,75 599,75 605,75 611,75 617,75 623,75 629,75 635,75 641,75 647,75 653,75 659,75 665,75 671,75 677,75 683,75 689,75 695,75 701,75 707,75 713,75 719,75 725,75 731,75 737,75 743,75 749,75 755,75 761,75 773,75 779,75 785,75 791,75 797,75 803,75 809,75 815,75 821,75 827,75 833,75 839,75 845,75 851,75 857,75 863,75 869,75 875,75 881,75 887,75 893,75 899,75 905,75 911,75 OO PP QQ RR SS TT UU VV WW XX YY ZZ 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 221,75 227,75 233,75 239,75 245,75 251,75 257,75 263,75 269,75 275,75 281,75 287,75 293,75 299,75 95,75 101,75 107,75 113,75 119,75 125,75 131,75 137,75 143,75 149,75 155,75 161,75 167,75 173,75 305,75 311,75 317,75 323,75 329,75 335,75 341,75 347,75 353,75 359,75 365,75 371,75 377,75 383,75 216-222 222-228 228-234 234-240 240-246 246-252 252-258 258-264 264-270 270-276 276-282 282-288 288-294 294-300 90-96 96-102 102-108 108-114 114-120 120-126 126-132 132-138 138-144 144-150 150-156 156-162 162-168 168-174 300-306 306-312 312-318 318-324 324-330 330-336 336-342 342-348 348-354 354-360 360-366 366-372 372-378 378-384 VHF BANDA MÉDIA 385,25 391,25 397,25 403,25 409,25 415,25 421,25 427,25 433,25 439,25 445,25 451,25 457,25 463,25 469,25 475,25 481,25 487,25 493,25 499,25 505,25 511,25 517,25 523,25 529,25 535,25 541,25 547,25 553,25 559,25 585,25 571,25 577,25 583,25 589,25 595,25 601,25 607,25 613,25 619,25 625,25 631,25 637,25 643,25 649,25 655,25 661,25 667,25 673,25 679,25 685,25 691,25 697,25 703,25 709,25 715,25 721,25 727,25 733,25 739,25 745,25 751,25 757,25 763,25 775,25 781,25 787,25 793,25 799,25 805,25 811,25 817,25 823,25 829,25 835,25 841,25 847,25 853,25 859,25 865,25 871,25 877,25 883,25 889,25 895,25 901,25 907,25 UHF SUPER BANDA HIPER BANDA INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA

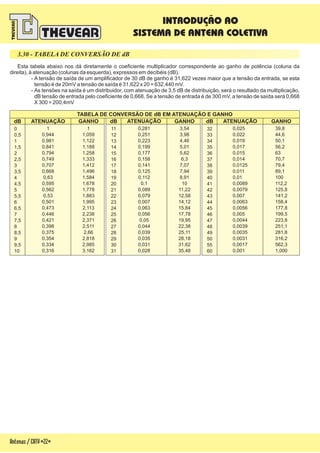

- 23. Esta tabela abaixonos dá diretamente o coeficiente multiplicador correspondente ao ganho de potência (coluna da direita), à atenuação (colunas da esquerda), expressos em decibéis (dB). - A tensão de saída de um amplificador de 30 dB de ganho é 31,622 vezes maior que a tensão da entrada, se esta tensão é de 20mV a tensão de saída é 31,622 x 20 = 632,440 mV. - As tensões na saída é um distribuidor, com atenuação de 3,5 dB de distribuição, será o resultado da multiplicação, dB tensão de entrada pelo coeficiente de 0,668, Se a tensão de entrada é de 300 mV, a tensão de saída será 0,668 X 300 = 200,4mV TABELA DE CONVERSÃO DE dB EM ATENUAÇÃO E GANHO dB dB dBATENUAÇÃO ATENUAÇÃOATENUAÇÃOGANHO GANHOGANHO 39,8 44,6 50,1 56,2 63 70,7 79,4 89,1 100 112,2 125,8 141,2 158,4 177,8 199,5 223,8 251,1 281,8 316,2 562,3 1,000 0,025 0,022 0,019 0,017 0,015 0,014 0,0125 0,011 0,01 0,0089 0,0079 0,007 0,0063 0,0056 0,005 0,0044 0,0039 0,0035 0,0031 0,0017 0,001 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 55 60 3,54 3,98 4,46 5,01 5,62 6,3 7,07 7,94 8,91 10 11,22 12,58 14,12 15,84 17,78 19,95 22,38 25,11 28,18 31,62 35,48 0,281 0,251 0,223 0,199 0,177 0,158 0,141 0,125 0,112 0,1 0,089 0,079 0,007 0,063 0,056 0,05 0,044 0,039 0,035 0,031 0,028 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 1 1,059 1,122 1,188 1,258 1,333 1,412 1,496 1,584 1,678 1,778 1,883 1,995 2,113 2,238 2,371 2,511 2,66 2,818 2,985 3,162 1 0,944 0,981 0,841 0,794 0,749 0,707 0,668 0,63 0,595 0,562 0,53 0,501 0,473 0,446 0,421 0,398 0,375 0,354 0,334 0,316 0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9 9,5 10 Antenas/CATV-22- 3.30 - TABELA DE CONVERSÃO DE dB INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA
- 24. Antenas/CATV-23- M.A.T.V. - MASTERANTENNA TV”, SISTEMA DE ANTENA COLETIVA C.A.T.V. - “COMMUNITY ANTENNA TV” OU “CABLE TV” TV A CABO. “ 3.31 - SIMBOLOGIA DE C.A.T.V E M.A.T.V. Compensador de linha Compensador de linha variável Acoplador de linha Amplificador Amplificador variável Amplificador ajustável Amplificador com C.A.G Amplificador Compensador L Amplificador descompen- sador de linha variável Conversor Divisor de 2 saídas Divisor de 3 saídas Divisor de 4 saídas Estabilizador Filtro passa canal Filtro corta canal Filtro passa baixas Filtro passa altas Fonte de alimentação Isolador de C.C. Misturador Modulador Terra Antena circular Antena dipolo Atenuador fixo Atenuador variável Balun Tomada Blindada Carga 75W INTRODUÇÃO AO SISTEMA DE ANTENA COLETIVA

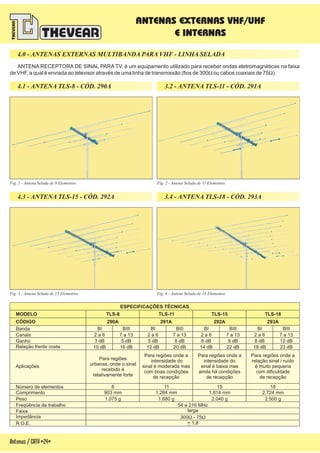

- 25. 4.0 - ANTENASEXTERNAS MULTIBANDA PARA VHF - LINHA SELADA ANTENA RECEPTORA DE SINAL PARA TV, é um equipamento utilizado para receber ondas eletromagnéticas na faixa de VHF, a qual é enviada ao televisor através de uma linha de transmissão (fios de 300 ou cabos coaxiais de 75 ).W W Antenas/CATV-24- ESPECIFICAÇÕES TÉCNICAS MODELO CÓDIGO Número de elementos Comprimento Peso Aplicações Para regiões urbanas, onde o sinal recebido é relativamente forte TLS-8 290A 8 903 mm 1.075 g Freqüência de trabalho R.O.E. Faixa Impedância 54 a 216 MHz < 1,8 300 - 75W W larga Para regiões onde a intensidade do sinal é baixa mas ainda há condições de recepção Para regiões onde a intensidade do sinal é moderada mas com boas condições de recepção TLS-11 291A 11 1.284 mm 1.680 g Para regiões onde a relação sinal / ruído é muito pequena com dificuldade de recepção TLS-15 292A 15 1.814 mm 2.040 g TLS-18 293A 18 2.724 mm 2.500 g Banda Canais Ganho Relação frente costa BI 2 a 6 3 dB 10 dB BIII 7 a 13 5 dB 16 dB BI 2 a 6 5 dB 12 dB BIII 7 a 13 8 dB 20 dB BIBI 2 a 6 6 dB 14 dB 2 a 6 8 dB 18 dB BIII 7 a 13 9 dB 22 dB BIII 7 a 13 12 dB 23 dB 4.1 - ANTENA TLS-8 - CÓD. 290A 4.3 - ANTENA TLS-15 - CÓD. 292A 3.2 - ANTENA TLS-11 - CÓD. 291A 3.4 - ANTENA TLS-18 - CÓD. 293A Fig. 1 - Antena Selada de 8 Elementos Fig. 2 - Antena Selada de 11 Elementos Fig. 3 - Antena Selada de 15 Elementos Fig. 4 - Antena Selada de 18 Elementos ANTENAS EXTERNAS VHF/UHF E INTERNAS

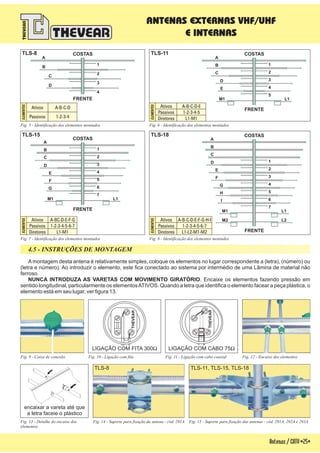

- 26. Antenas/CATV-25- Fig. 7 -Identificação dos elementos montados TLS-15 Fig. 8 - Identificação dos elementos montados TLS-18 Fig. 5 - Identificação dos elementos montados TLS-8 Fig. 6 - Identificação dos elementos montados TLS-11 Fig. 14 - Suporte para fixação da antena - cód. 291A A montagem desta antena é relativamente simples, coloque os elementos no lugar correspondente a (letra), (número) ou (letra e número). Ao introduzir o elemento, este fica conectado ao sistema por intermédio de uma Lâmina de material não ferroso. . Encaixe os elementos fazendo pressão em sentido longitudinal, particularmente os elementosATIVOS. Quando a letra que identifica o elemento facear a peça plástica, o elemento está em seu lugar, ver figura 13. NUNCA INTRODUZA AS VARETAS COM MOVIMENTO GIRATÓRIO 4.5 - INSTRUÇÕES DE MONTAGEM Fig. 10 - Ligação com fita Fig. 11 - Ligação com cabo coaxial Fig. 13 - Detalhe do encaixe dos elementos LIGAÇÃO COM FITA 300W TLS-8 encaixar a vareta até que a letra faceie o plástico LIGAÇÃO COM CABO 75W THEVEAR THEVEAR Fig. 9 - Caixa de conexão Fig. 12 - Encaixe dos elementos Fig. 15 - Suporte para fixação das antenas - cód. 291A, 292A e 293A ELEMENTOS ELEMENTOS ELEMENTOS ELEMENTOS A-BC-D-E-F-G A-B-C-D-E A-B-C-D-E-F-G-H-I A-B-C-D Ativos Ativos Ativos Ativos Passivos Passivos Passivos Passivos Diretores Diretores Diretores 1-2-3-4-5-6-7 1-2-3-4-5 1-2-3-4-5-6-7 1-2-3-4 L1-M1 L1-M1 L1-L2-M1-M2 ANTENAS EXTERNAS VHF/UHF E INTERNAS L1 L2 M1 M2 COSTAS FRENTE A 1 2 3 4 5 6 7 D F H C E G I B L1M1 COSTAS FRENTE A 1 2 3 4 5 6 7 D F C E G B L1M1 COSTAS FRENTE A 1 2 3 4 5 D E C B COSTAS FRENTE A 1 2 3 4 D C B TLS-11, TLS-15, TLS-18

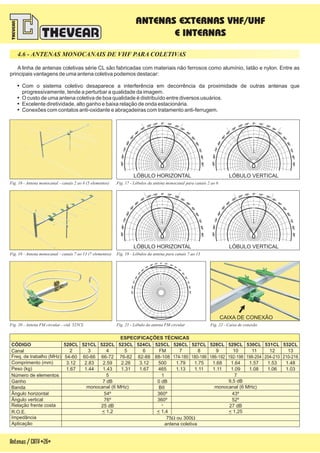

- 27. Antenas/CATV-26- BII < 1,4 360º 360º 0 dB - CÓDIGO Númerode elementos Canal Comprimento (mm) Peso (kg) Freq. de trabalho (MHz) R.O.E. Ângulo horizontal Ângulo vertical Ganho Relação frente costa Impedância Aplicação antena coletiva 5 71 < 1,2 75 ou 300W W < 1,25 54º 76º 7 dB 25 dB 43º 52º 9,5 dB 27 dB ESPECIFICAÇÕES TÉCNICAS 2 3 4 5 520CL 521CL 522CL 523CL 3.12 2.83 2.59 2.26 1.67 54-60 60-66 66-72 76-82 82-88 88-108 174-180 180-186 186-192 192-198 198-204 204-210 210-216 1.44 1.43 1.31 6 FM 7 8 524CL 525CL 526CL 527CL 3.12 500 1.79 1.75 1.67 465 1.13 1.11 9 10 11 12 13 528CL 529CL 530CL 531CL 532CL 1.68 1.64 1.57 1.53 1.48 1.11 1.09 1.08 1.06 1.03 Banda monocanal (6 MHz) monocanal (6 MHz) Fig. 18 - Antena monocanal - canais 7 ao 13 (7 elementos) Fig. 19 - Lóbulos da antena para canais 7 ao 13 Fig. 22 - Caixa de conexãoFig. 21 - Lóbulo da antena FM circularFig. 20 - Antena FM circular - cód. 525CL CAIXA DE CONEXÃO LÓBULO HORIZONTAL LÓBULO VERTICAL 10 9 8 7 6 5 4 3 2 1 -90º-80º-70º -60º -50º -40º -30º -20º -10º 0º 10º 20º 30º 40º 50º 60º 70º80º90º 10 9 8 7 6 5 4 3 2 1 -90º-80º-70º -60º -50º -40º -30º -20º -10º 0º 10º 20º 30º 40º 50º 60º 70º80º90º 10 9 8 7 6 5 4 3 2 1 -90º-80º-70º-60º -50º -40º -30º -20º -10º 0º 10º 20º 30º 40º 50º 60º 70º80º90º 4.6 - ANTENAS MONOCANAIS DE VHF PARA COLETIVAS A linha de antenas coletivas série CL são fabricadas com materiais não ferrosos como alumínio, Iatão e nylon. Entre as principais vantagens de uma antena coletiva podemos destacar: Com o sistema coletivo desaparece a interferência em decorrência da proximidade de outras antenas que progressivamente, tende a perturbar a qualidade da imagem. O custo de uma antena coletiva de boa qualidade é distribuído entre diversos usuários. Excelente diretividade, alto ganho e baixa relação de onda estacionária. Conexões com contatos anti-oxidante e abraçadeiras com tratamento anti-ferrugem. ! ! ! ! Fig. 16 - Antena monocanal - canais 2 ao 6 (5 elementos) Fig. 17 - Lóbulos da antena para canais 2 ao 6monocanal LÓBULO HORIZONTAL LÓBULO VERTICAL 10 9 8 7 6 5 4 3 2 1 -90º-80º-70º -60º -50º -40º -30º -20º -10º 0º 10º 20º 30º 40º 50º 60º 70º80º90º 10 9 8 7 6 5 4 3 2 1 -90º-80º-70º -60º -50º -40º -30º -20º -10º 0º 10º 20º 30º 40º 50º 60º 70º80º90º ANTENAS EXTERNAS VHF/UHF E INTERNAS

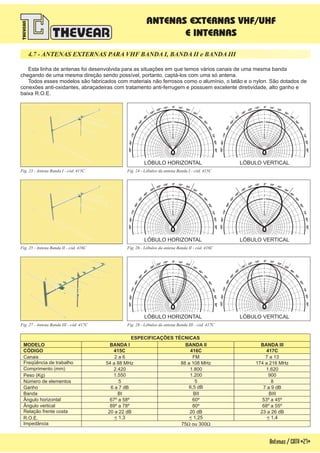

- 28. 4.7 - ANTENASEXTERNAS PARA VHF BANDA I, BANDA II e BANDA III Esta linha de antenas foi desenvolvida para as situações em que temos vários canais de uma mesma banda chegando de uma mesma direção sendo possível, portanto, captá-los com uma só antena. Todos esses modelos são fabricados com materiais não ferrosos como o alumínio, o latão e o nylon. São dotados de conexões anti-oxidantes, abraçadeiras com tratamento anti-ferrugem e possuem excelente diretividade, alto ganho e baixa R.O.E. Fig. 23 - Antena Banda I - cód. 415C LÓBULO HORIZONTAL LÓBULO VERTICAL Fig. 24 - Lóbulos da antena Banda I - cód. 415C -90º-80º-70º -60º -50º -40º -30º -20º -10º 0º 10º 20º 30º 40º 50º 60º 70º80º90º -90º-80º-70º -60º -50º -40º -30º -20º -10º 0º 10º 20º 30º 40º 50º 60º 70º80º90º 10 9 8 7 6 5 4 3 2 1 10 9 8 7 6 5 4 3 2 1 Antenas/CATV-27- ESPECIFICAÇÕES TÉCNICAS MODELO CÓDIGO Número de elementos Freqüência de trabalho R.O.E. Comprimento (mm) Peso (Kg) Ângulo horizontal Ângulo vertical Banda Canais Ganho Relação frente costa Impedância BI 2 a 6 6 a 7 dB 20 a 22 dB BANDA I 415C 5 54 a 88 MHz < 1,3 2.420 1.550 67º a 58º 89º a 78º BIII 7 a 13 7 a 9 dB 23 a 26 dB BANDA III 417C 8 174 a 216 MHz < 1,4 1.620 900 53º a 45º 68º a 55º BII FM 6,5 dB 20 dB BANDA II 416C 5 88 a 108 MHz < 1,25 1.800 1.200 75 ou 300W W 60º 80º LÓBULO HORIZONTAL LÓBULO VERTICAL Fig. 25 - Antena Banda II - cód. 416C Fig. 28 - Lóbulos da antena Banda III - cód. 417C LÓBULO HORIZONTAL LÓBULO VERTICAL Fig. 26 - Lóbulos da antena Banda II - cód. 416C Fig. 27 - Antena Banda III - cód. 417C -90º-80º-70º -60º -50º -40º -30º -20º -10º 0º 10º 20º 30º 40º 50º 60º 70º80º90º -90º-80º-70º -60º -50º -40º -30º -20º -10º 0º 10º 20º 30º 40º 50º 60º 70º80º90º -90º-80º-70º -60º -50º -40º -30º -20º -10º 0º 10º 20º 30º 40º 50º 60º 70º80º90º -90º-80º-70º -60º -50º -40º -30º -20º -10º 0º 10º 20º 30º 40º 50º 60º 70º80º90º 10 9 8 7 6 5 4 3 2 1 10 9 8 7 6 5 4 3 2 1 10 9 8 7 6 5 4 3 2 1 10 9 8 7 6 5 4 3 2 1 ANTENAS EXTERNAS VHF/UHF E INTERNAS

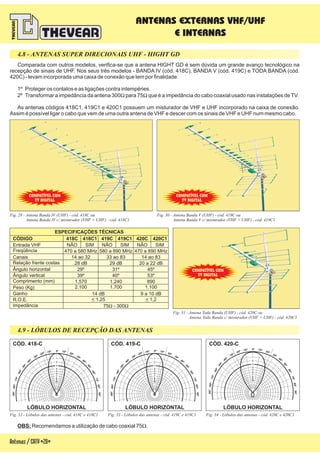

- 29. 4.8 - ANTENASSUPER DIRECIONAIS UHF - HIGHT GD Antenas/CATV-28- Comparada com outros modelos, verifica-se que a antena HIGHT GD é sem dúvida um grande avanço tecnológico na recepção de sinais de UHF. Nos seus três modelos - BANDA IV (cód. 418C), BANDA V ( 419C) e TODA BANDA ( 420C) - levam incorporada uma caixa de conexão que tem por finalidade: 1º Proteger os contatos e as ligações contra intempéries. cód. cód. 2º Transformar a impedância da antena 300 para 75 que é a impedância do cabo coaxial usado nas instalações deTV. As antenas códigos 418C1, 419C1 e 420C1 possuem um misturador de VHF e UHF incorporado na caixa de conexão. Assim é possível ligar o cabo que vem de uma outra antena de VHF e descer com os sinais de VHF e UHF num mesmo cabo. W W Fig. 29 - Antena Banda IV (UHF) - cód. 418C ou IV c/ misturador (VHF + UHF) - cód. 418C1Antena Banda Fig. 30 - Antena Banda V (UHF) - cód. 419C ou Antena Banda V c/ misturador (VHF + UHF) - cód. 419C1 Fig. 31 - Antena Toda Banda (UHF) - cód. 420C ou Antena Toda Banda c/ misturador (VHF + UHF) - cód. 420C1 ESPECIFICAÇÕES TÉCNICAS CÓDIGO Comprimento (mm) Freqüência R.O.E. Peso (Kg) Ângulo horizontal Ângulo vertical Canais Entrada VHF Ganho Impedância Relação frente costas 418C 418C1 420C 420C1419C 419C1 14 ao 32 NÃO NÃO NÃOSIM SIM SIM 14 dB 28 dB 470 a 580 MHz 2.100 75 - 300W W 29º 39º 14 ao 83 9 a 10 dB 20 a 22 dB 470 a 890 MHz < 1,2< 1,25 1.100 45º 53º 33 ao 83 29 dB 580 a 890 MHz 1.700 31º 40º 1.570 1.240 890 4.9 - LÓBULOS DE RECEPÇÃO DAS ANTENAS LÓBULO HORIZONTAL LÓBULO HORIZONTAL LÓBULO HORIZONTAL OBS: Recomendamos a utilização de cabo coaxial 75W. Fig. 32 - Lóbulos das antenas - cód. 418C e 418C1 Fig. 34 - Lóbulos das antenas - cód. 420C e 420C1Fig. 33 - Lóbulos das antenas - cód. 419C e 419C1 -90º-80º-70º -60º -50º -40º -30º -20º -10º 0º 10º 20º 30º 40º 50º 60º 70º80º90º -90º-80º-70º -60º -50º -40º -30º -20º -10º 0º 10º 20º 30º 40º 50º 60º 70º80º90º -90º-80º-70º -60º -50º -40º -30º -20º -10º 0º 10º 20º 30º 40º 50º 60º 70º80º90º 10 9 8 7 6 5 4 3 2 1 10 9 8 7 6 5 4 3 2 1 10 9 8 7 6 5 4 3 2 1 CÓD. 418-C CÓD. 419-C CÓD. 420-C ANTENAS EXTERNAS VHF/UHF E INTERNAS COMPATÍVEL COM TV DIGITAL COMPATÍVEL COM TV DIGITAL COMPATÍVEL COM TV DIGITAL

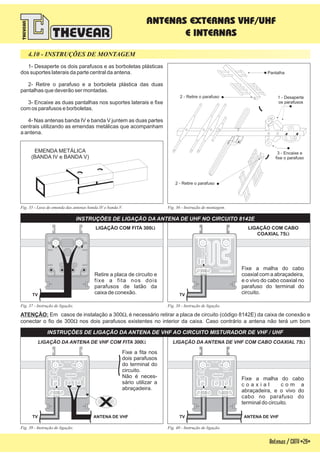

- 30. 2 - Retireo parafuso Pantalha 2 - Retire o parafuso 1 - Desaperte os parafusos 3 - Encaixe e fixe o parafuso Antenas/CATV-29- 4.10 - INSTRUÇÕES DE MONTAGEM 1- Desaperte os dois parafusos e as borboletas plásticas dos suportes laterais da parte central da antena. 2- Retire o parafuso e a borboleta plástica das duas pantalhas que deverão ser montadas. 3- Encaixe as duas pantalhas nos suportes laterais e fixe com os parafusos e borboletas. 4- Nas antenas banda IV e banda V juntem as duas partes centrais utilizando as emendas metálicas que acompanham a antena. ATENÇÃO: Em casos de instalação a 300 é necessário retirar a placa de circuito (código 8142E) da caixa de conexão e conectar o fio de 300 nos dois parafusos existentes no interior da caixa. Caso contrário a antena não terá um bom W, W EMENDA METÁLICA (BANDA IV e BANDA V) Fig. 36 - Instrução de montagem. Fig. 40 - Instrução de ligação. Fig. 38 - Instrução de ligação. Fig. 39 - Instrução de ligação. Fig. 37 - Instrução de ligação. Fig. 35 - Luva de emenda das antenas banda IV e banda V. Retire a placa de circuito e fixe a fita nos dois parafusos de latão da caixa de conexão. LIGAÇÃO COM FITA 300W INSTRUÇÕES DE LIGAÇÃO DA ANTENA DE UHF NO CIRCUITO 8142E LIGAÇÃO DA ANTENA DE VHF COM FITA 300W INSTRUÇÕES DE LIGAÇÃO DA ANTENA DE VHF AO CIRCUITO MISTURADOR DE VHF / UHF TV Fixe a malha do cabo coaxial com a abraçadeira, e o vivo do cabo coaxial no parafuso do terminal do circuito. LIGAÇÃO COM CABO COAXIAL 75W TV ANTENA DE VHFTV LIGAÇÃO DA ANTENA DE VHF COM CABO COAXIAL 75W Fixe a malha do cabo c o a x i a l c o m a abraçadeira, e o vivo do cabo no parafuso do terminal do circuito. ANTENA DE VHFTV Fixe a fita nos dois parafusos do terminal do circuito. Não é neces- sário utilizar a abraçadeira. ANTENAS EXTERNAS VHF/UHF E INTERNAS 814-5E 83000113 75VHFS 83000232 814-2E 814-5E 83000113 75VHFS X

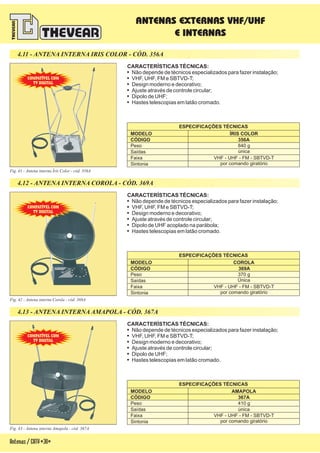

- 31. Antenas/CATV-30- 4.11 - ANTENAINTERNA IRIS COLOR - CÓD. 356A 4.12 - ANTENA INTERNA COROLA - CÓD. 369A 4.13 - ANTENA INTERNA AMAPOLA - CÓD. 367A Fig. 41 - Antena interna Íris Color - cód. 356A Fig. 42 - Antena interna Corola - cód. 369A Fig. 43 - Antena interna Amapola - cód. 367A ÍRIS COLOR ESPECIFICAÇÕES TÉCNICAS MODELO CÓDIGO Peso Saídas Faixa 356A VHF - UHF - FM - SBTVD-T 840 g única Sintonia por comando giratório ESPECIFICAÇÕES TÉCNICAS MODELO CÓDIGO Peso Saídas Faixa VHF - UHF - FM - SBTVD-T Sintonia por comando giratório COROLA 370 g 369A Única ESPECIFICAÇÕES TÉCNICAS MODELO CÓDIGO Peso Saídas Faixa VHF - UHF - FM - SBTVD-T Sintonia por comando giratório AMAPOLA 410 g 367A única CARACTERÍSTICAS TÉCNICAS: ! ! ! ! ! ! Não depende de técnicos especializados para fazer instalação; VHF, UHF, FM e SBTVD-T; Design moderno e decorativo; Ajuste através de controle circular; Dipolo de UHF; Hastes telescopias em latão cromado. CARACTERÍSTICAS TÉCNICAS: ! ! ! ! ! ! Não depende de técnicos especializados para fazer instalação; VHF, UHF, FM e SBTVD-T; Design moderno e decorativo; Ajuste através de controle circular; Dipolo de UHF acoplado na parábola; Hastes telescopias em latão cromado. CARACTERÍSTICAS TÉCNICAS: ! ! ! ! ! ! Não depende de técnicos especializados para fazer instalação; VHF, UHF, FM e SBTVD-T; Design moderno e decorativo; Ajuste através de controle circular; Dipolo de UHF; Hastes telescopias em latão cromado. ANTENAS EXTERNAS VHF/UHF E INTERNAS COMPATÍVEL COM TV DIGITAL COMPATÍVEL COM TV DIGITAL COMPATÍVEL COM TV DIGITAL

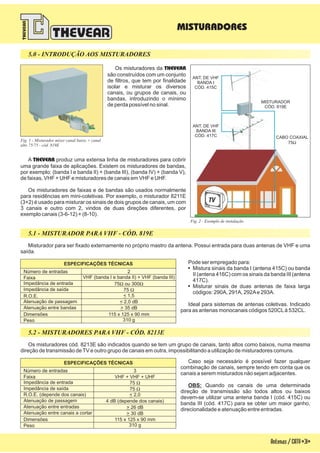

- 32. A produz umaextensa linha de misturadores para cobrir uma grande faixa de aplicações. Existem os misturadores de bandas, por exemplo: (banda I e banda II) + ( ), ( ) + ( ), de faixas, VHF + UHF e misturadores de canais em VHF e UHF. Os misturadores de faixas e de bandas são usados normalmente para residências em mini-coletivas. Por exemplo, o misturador 8211E (3+2) é usado para misturar os sinais de dois grupos de canais, um com 3 canais e outro com 2, vindos de duas direções diferentes, por exemplo canais (3-6-12) + (8-10). THEVEAR banda III banda IV banda V Os misturadores da são construídos com um conjunto de filtros, que tem por finalidade isolar e misturar os diversos canais, ou grupos de canais, ou bandas, introduzindo o mínimo de perda possível no sinal. THEVEAR Antenas/CATV-31- 5.1 - MISTURADOR PARA VHF - CÓD. 819E 5.0 - INTRODUÇÃO AOS MISTURADORES MISTURADORES ESPECIFICAÇÕES TÉCNICAS Número de entradas R.O.E. Atenuação de passagem Atenuação entre bandas Dimensões Peso Faixa Impedância de entrada Impedância de saída 2 < 1,5 < 2,0 dB > 35 dB 115 x 125 x 90 mm 75 ou 300W W 75 W VHF (banda I e banda II) + VHF (banda III) 310 g Pode ser empregado para: Mistura sinais da banda I (antena 415C) ou banda II (antena 416C) com os sinais da banda III (antena 417C). Misturar sinais de duas antenas de faixa larga códigos: 290A, 291A, 292Ae 293A. Ideal para sistemas de antenas coletivas. Indicado para as antenas monocanais códigos 520CLà 532CL. ! ! Misturador para ser fixado externamente no próprio mastro da antena. Possui entrada para duas antenas de VHF e uma saída. Fig. 2 - Exemplo de instalação Fig. 1 - Misturador mixer canal baixo + canal alto 75/75 - cód. 819E 5.2 - MISTURADORES PARA VHF - CÓD. 8213E Os misturadores cód. 8213E são indicados quando se tem um grupo de canais, tanto altos como baixos, numa mesma direção de transmissão deTV e outro grupo de canais em outra, impossibilitando a utilização de misturadores comuns. ESPECIFICAÇÕES TÉCNICAS R.O.E. (depende dos canais) Atenuação de passagem Atenuação entre entradas Atenuação entre canais a cortar Dimensões Peso Faixa Impedância de entrada Impedância de saída < 2,0 4 dB (depende dos canais) > 26 dB > 30 dB 115 x 125 x 90 mm 310 g 75 W 75 W VHF + VHF + UHF Número de entradas 3 Caso seja necessário é possível fazer qualquer combinação de canais, sempre tendo em conta que os canais a serem misturados não sejam adjacentes. Quando os canais de uma determinada direção de transmissão são todos altos ou baixos devem-se utilizar uma antena banda I (cód. 415C) ou banda III (cód. 417C) para se obter um maior ganho, direcionalidade e atenuação entre entradas. OBS: ANT. DE VHF BANDA III CÓD. 417C ANT. DE VHF BANDA I CÓD. 415C MISTURADOR CÓD. 819E CABO COAXIAL 75W

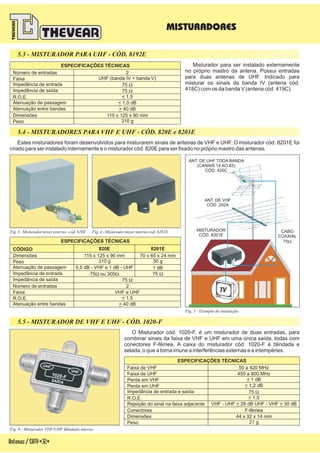

- 33. Antenas/CATV-32- 5.3 - MISTURADORPARA UHF - CÓD. 8192E Número de entradas R.O.E. Atenuação de passagem Atenuação entre bandas Dimensões Peso Faixa Impedância de entrada Impedância de saída 2 < 1,5 < 1,0 dB > 40 dB 115 x 125 x 90 mm 75 W 75 W UHF (banda IV + banda V) 310 g MISTURADORES ESPECIFICAÇÕES TÉCNICAS Misturador para ser instalado externamente no próprio mastro da antena. Possui entradas para duas antenas de UHF. Indicado para misturar os sinais da banda IV (antena cód. 418C) com os da banda V (antena cód. 419C). Fig.3-Misturador mixerexterno-cód.820E Fig.4-Misturador mixerinternocód:8201E ESPECIFICAÇÕES TÉCNICAS 820E 8201E 2 < 1,5 0,5 dB - VHF e 1 dB - UHF 1 dB > 40 dB 115 x 125 x 90 mm 70 x 65 x 24 mm 310 g 50 g 75 ou 300W W 75 W 75 W VHF e UHF Estes misturadores foram desenvolvidos para misturarem sinais de antenas de VHF e UHF. O misturador cód. 8201E foi criado para ser instalado internamente e o misturador cód. 820E para ser fixado no próprio mastro das antenas. 5.4 - MISTURADORES PARA VHF E UHF - CÓD. 820E e 8201E Fig. 5 - Exemplo de instalação MISTURADOR CÓD. 8201E ANT. DE UHF TODA BANDA (CANAIS 14 AO 83) CÓD. 420C CABO COAXIAL 75W ANT. DE VHF CÓD. 292A O Misturador cód. 1020-F, é um misturador de duas entradas, para combinar sinais da faixa de VHF e UHF em uma única saída, todas com conectores F-fêmea. A caixa do misturador cód. 1020-F é blindada e selada, o que a torna imune a interferências externas e a intempéries. 5.5 - MISTURADOR DE VHF E UHF - CÓD. 1020-F Fig. 6 - Misturador VHF/UHF Blindado interno ESPECIFICAÇÕES TÉCNICAS Conectores Rejeição do sinal na faixa adjacente Perda em VHF Perda em UHF R.O.E. Dimensões Peso Faixa de VHF Faixa de UHF Impedância de entrada e saída VHF - UHF 28 dB UHF - VHF 30 dB> > 75 W 44 x 32 x 14 mm F-fêmea < 1,5 < 1 dB < 1,2 dB 50 a 420 MHz 450 a 800 MHz 21 g CÓDIGO Número de entradas R.O.E. Atenuação de passagem Atenuação entre bandas Dimensões Peso Faixa Impedância de entrada Impedância de saída
- 34. Antenas/CATV-33- MISTURADORES ESPECIFICAÇÕES TÉCNICAS CÓDIGO R.O.E. Perda deInserção Atenuação entre canais não adjacentes Atenuação entre banda I e banda III Atenuação ajustável Dimensões Peso Impedância de entrada - saída Número de entradas Faixa de freqüência 1050-E 1055-F < 1,5 banda I 3 dBc banda III 8 dBc < < > 35 dB > 20 dB - > 25 dB de 0 à 20 dB 90 x 48 x 240 mm 643 g VHF (banda I, III + FM) 75 W 8 90 a 300 MHz < 1,4 banda média e banda III 4 dB super banda 6 dB < < 5.6 - MISTURADORES DE CANAIS - CÓD. 1050-E e 1055-F Fig. 7 - Misturador 7 canais blindado com conector "F" - cód. 1050-E Fig. 8 - Misturador 7 canais blindado de letra - cód. 1055-F Fig. 9 - Exemplo de instalação Os misturadores códigos 1050-E e 1055-F são aparelhos utilizados em instalações coletivas, onde se deseja "somar", canais de diferentes freqüências e origens, em uma única saída, ou seja, em um único cabo. O misturador cód. 1050-E possui 8 entradas e uma saída, sendo sete entradas para canais de TV e uma entrada para FM (3 canais na banda I, 1 entrada para FM e 4 canais na banda III). É possível sob encomenda, colocar canais de letra no misturador cód. 1050-E, obedecendo a configuração do item anterior, isto é, sai um canal da banda III e entra um de letra. O mesmo pode ser feito para se colocar um filtro de UHF (filtro passa altas). O misturador cód 1055-F, também com 8 entradas e uma saída, é usado para misturar canais de letra, banda média e superbanda, e canais banda III. Estes misturadores possuem um atenuador variável de 0 a 20 dB na entrada de cada canal. Assim além de misturar, é possível ajustar independentemente o nível de sinal de cada canal. Os misturadores utilizam conectores do tipo F-fêmea, e são construídos em uma caixa metálica, o que lhes conferem uma ótima blindagem elétrica. Ao fazer o pedido de compra do misturador cód. 1050-E ou 1055-F, é necessário especificar os canais de entrada que se deseja misturar, pois o misturador é produzido especificamente para cada localidade ou cidade, em função dos canais presentes na região. ANT. DE UHF ANTENAS DE VHF COLETIVAS ANT. DE FM CANAL 7 CANAL 4CANAL 2 AMPLIFICADORMISTURADOR MISTURADOR CÓD. 1050-E SAÍDA CABO COAXIAL 75W

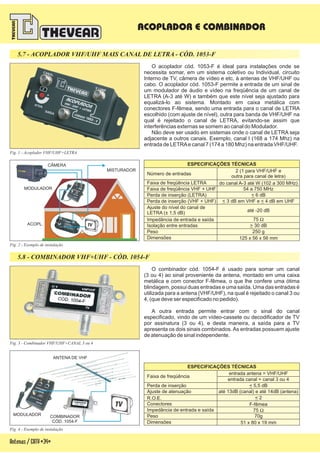

- 35. Antenas/CATV-34- 5.7 - ACOPLADORVHF/UHF MAIS CANAL DE LETRA - CÓD. 1053-F 5.8 - COMBINADOR VHF+UHF - CÓD. 1054-F ACOPLADOR E COMBINADOR Fig. 3 - Combinador VHF/UHF+CANAL 3 ou 4 O combinador cód. 1054-F é usado para somar um canal (3 ou 4) ao sinal proveniente da antena, m possui duas entradas e uma saída. Uma das entradas é utilizada para a antena (VHF/UHF), na qual é rejeitado o canal 3 ou 4, (que deve ser especificado no pedido). A outra entrada permite entrar com o sinal do canal especificado, vindo de um vídeo-cassete ou decodificador de TV por assinatura (3 ou 4), e desta maneira, a saída para a TV apresenta os dois sinais combinados. As entradas possuem ajuste de atenuação de sinal independente. ontado em uma caixa metálica e com conector F-fêmea, o que lhe confere uma ótima blindagem, ESPECIFICAÇÕES TÉCNICAS Ajuste de atenuação R.O.E. Peso Conectores Impedância de entrada e saída Dimensões Faixa de freqüência Perda de inserção até 13dB (canal) e até 14dB (antena) entrada canal = canal 3 ou 4 70g F-fêmea 75 W < 2 51 x 80 x 19 mm < 5,5 dB entrada antena = VHF/UHF Fig. 4 - Exemplo de instalação MODULADOR COMBINADOR CÓD. 1054-F ANTENA DE VHF Fig. 2 - Exemplo de instalação ESPECIFICAÇÕES TÉCNICAS Perda de inserção (VHF + UHF) Número de entradas Ajuste do nível do canal de LETRA (± 1,5 dB) Impedância de entrada e saída Peso Isolação entre entradas Dimensões Faixa de freqüência LETRA Faixa de freqüência VHF + UHF Perda de inserção (LETRA) < <3 dB em VHF e 4 dB em UHF 2 (1 para VHF/UHF e outra para canal de letra) até -20 dB 75 W 250 g > 30 dB 125 x 56 x 56 mm 54 a 750 MHz < 6 dB do canal A-3 até W (102 a 300 MHz) O acoplador cód. 1053-F é ideal para instalações onde se necessita somar, em um sistema coletivo ou Individual, circuito Interno de TV, câmera de vídeo e etc, à antenas de VHF/UHF ou cabo. O acoplador cód. 1053-F permite a entrada de um sinal de um modulador de áudio e vídeo na freqüência de um canal de LETRA (A-3 até W) e também que este nível seja ajustado para equalizá-lo ao sistema. Montado em caixa metálica com conectores F-fêmea, sendo uma entrada para o canal de LETRA escolhido (com ajuste de nível), outra para banda de VHF/UHF na qual é rejeitado o canal de LETRA, evitando-se assim que interferências externas se somem ao canal do Modulador. Não deve ser usado em sistemas onde o canal de LETRA seja adjacente a outros canais. Exemplo, canal I (168 a 174 Mhz) na entrada de LETRAe canal 7 (174 a 180 Mhz) na entrada VHF/UHF. Fig. 1 - Acoplador VHF/UHF+LETRA ACOPL. MODULADOR CÂMERA MISTURADOR

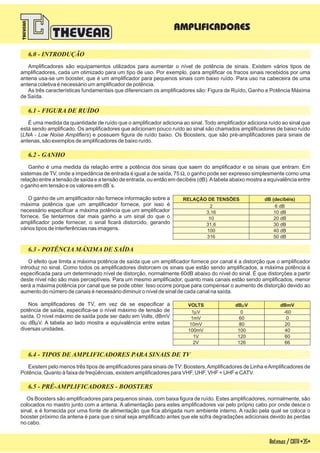

- 36. Antenas/CATV-35- 6.0 - INTRODUÇÃO 6.1- FIGURA DE RUÍDO 6.2 - GANHO 6.3 - POTÊNCIA MÁXIMA DE SAÍDA 6.4 - TIPOS DE AMPLIFICADORES PARA SINAIS DE TV Amplificadores são equipamentos utilizados para aumentar o nível de potência de sinais. Existem vários tipos de amplificadores, cada um otimizado para um tipo de uso. Por exemplo, para amplificar os fracos sinais recebidos por uma antena usa-se um booster, que é um amplificador para pequenos sinais com baixo ruído. Para uso na cabeceira de uma antena coletiva é necessário um amplificador de potência. As três características fundamentais que diferenciam os amplificadores são: Figura de Ruído, Ganho e Potência Máxima de Saída. É uma medida da quantidade de ruído que o amplificador adiciona ao sinal. Todo amplificador adiciona ruído ao sinal que está sendo amplificado. Os amplificadores que adicionam pouco ruído ao sinal são chamados amplificadores de baixo ruído ( ) e possuem figura de ruído baixo. Os Boosters, que são pré-amplificadores para sinais de antenas, são exemplos de amplificadores de baixo ruído. LNA - Low Noise Amplifiers Ganho é uma medida da relação entre a potência dos sinais que saem do amplificador e os sinais que entram. Em sistemas de TV, onde a impedância de entrada é igual a de saída, 75 , o ganho pode ser expresso simplesmente como uma relação entre a tensão de saída e a tensão de entrada, ou então em decibéis (dB).Atabela abaixo mostra a equivalência entre o ganho em tensão e os valores em dB´s. W O efeito que limita a máxima potência de saída que um amplificador fornece por canal é a distorção que o amplificador introduz no sinal. Como todos os amplificadores distorcem os sinais que estão sendo amplificados, a máxima potência é especificada para um determinado nível de distorção, normalmente 60dB abaixo do nível do sinal. É que distorções a partir deste nível não são mais perceptíveis. Para um mesmo amplificador, quanto mais canais estão sendo amplificados, menor será a máxima potência por canal que se pode obter. Isso ocorre porque para compensar o aumento de distorção devido ao aumento do número de canais é necessário diminuir o nível de sinal de cada canal na saída. Existem pelo menos três tipos de amplificadores para sinais de TV: Boosters,Amplificadores de Linha eAmplificadores de Potência. Quanto à faixa de freqüências, existem amplificadores para VHF, UHF, VHF + UHF e CATV. AMPLIFICADORES RELAÇÃO DE TENSÕES 2 6 dB 3,16 10 dB 10 20 dB 31,6 30 dB 100 316 40 dB 50 dB dB (decibéis) VOLTS 1 Vm 0 -60 1mV 60 0 10mV 80 20 100mV 100 40 1V 120 60 2V 126 66 dB Vm dBmV Os Boosters são amplificadores para pequenos sinais, com baixa figura de ruído. Estes amplificadores, normalmente, são colocados no mastro junto com a antena. A alimentação para estes amplificadores vai pelo próprio cabo por onde desce o sinal, e é fornecida por uma fonte de alimentação que fica abrigada num ambiente interno. A razão pela qual se coloca o booster próximo da antena é para que o sinal seja amplificado antes que ele sofra degradações adicionais devido às perdas no cabo. 6.5 - PRÉ-AMPLIFICADORES - BOOSTERS O ganho de um amplificador não fornece informação sobre a máxima potência que um amplificador fornece, por isso é necessário especificar a máxima potência que um amplificador fornece. Se tentarmos dar mais ganho a um sinal do que o amplificador pode fornecer, o sinal ficará distorcido, gerando vários tipos de interferências nas imagens. Nos amplificadores de TV, em vez de se especificar a potência de saída, especifica-se o nível máximo de tensão de saída. O nível máximo de saída pode ser dado em Volts, dBmV ou dB V. A tabela ao lado mostra a equivalência entre estas diversas unidades. m

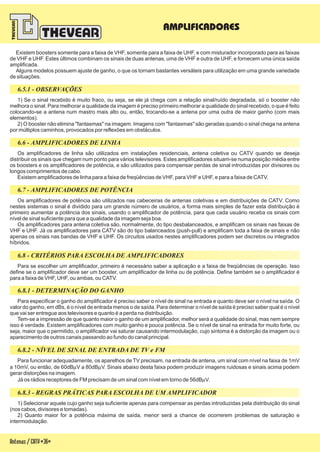

- 37. 6.5.1 - OBSERVAÇÕES 6.6- AMPLIFICADORES DE LINHA 6.7 - AMPLIFICADORES DE POTÊNCIA 6.8 - CRITÉRIOS PARA ESCOLHA DE AMPLIFICADORES 6.8.1 - DETERMINAÇÃO DO GANHO 6.8.2 - NÍVEL DE SINAL DE ENTRADA DE TV e FM 6.8.3 - REGRAS PRÁTICAS PARA ESCOLHA DE UM AMPLIFICADOR Existem boosters somente para a faixa de VHF, somente para a faixa de UHF, e com misturador incorporado para as faixas de VHF e UHF. Estes últimos combinam os sinais de duas antenas, uma de VHF e outra de UHF, e fornecem uma única saída amplificada. Alguns modelos possuem ajuste de ganho, o que os tornam bastantes versáteis para utilização em uma grande variedade de situações. 1) Se o sinal recebido é muito fraco, ou seja, se ele já chega com a relação sinal/ruído degradada, só o booster não melhora o sinal. Para melhorar a qualidade da imagem é preciso primeiro melhorar a qualidade do sinal recebido, o que é feito colocando-se a antena num mastro mais alto ou, então, trocando-se a antena por uma outra de maior ganho (com mais elementos). 2) O booster não elimina "fantasmas" na imagem. Imagens com "fantasmas" são geradas quando o sinal chega na antena por múltiplos caminhos, provocados por reflexões em obstáculos. Os amplificadores de linha são utilizados em instalações residenciais, antena coletiva ou CATV quando se deseja distribuir os sinais que chegam num ponto para vários televisores. Estes amplificadores situam-se numa posição média entre os boosters e os amplificadores de potência, e são utilizados para compensar perdas de sinal introduzidas por divisores ou longos comprimentos de cabo. Existem amplificadores de linha para a faixa de freqüências de VHF, para VHF e UHF, e para a faixa de CATV. Os amplificadores de potência são utilizados nas cabeceiras de antenas coletivas e em distribuições de CATV. Como nestes sistemas o sinal é dividido para um grande número de usuários, a forma mais simples de fazer esta distribuição é primeiro aumentar a potência dos sinais, usando o amplificador de potência, para que cada usuário receba os sinais com nível de sinal suficiente para que a qualidade da imagem seja boa. Os amplificadores para antena coletiva são, normalmente, do tipo desbalanceados, e amplificam os sinais nas faixas de VHF e UHF. Já os amplificadores para CATV são do tipo balanceados (push-pull) e amplificam toda a faixa de sinais e não apenas os sinais nas bandas de VHF e UHF. Os circuitos usados nestes amplificadores podem ser discretos ou integrados híbridos. Para se escolher um amplificador, primeiro é necessário saber a aplicação e a faixa de freqüências de operação. Isso define se o amplificador deve ser um booster, um amplificador de linha ou de potência. Define também se o amplificador é para a faixa de VHF, UHF, ou ambas, ou CATV. Para funcionar adequadamente, os aparelhos de TV precisam, na entrada de antena, um sinal com nível na faixa de 1mV a 10mV, ou então, de 60dB V a 80dB V. Sinais abaixo desta faixa podem produzir imagens ruidosas e sinais acima podem gerar distorções na imagem. Já os rádios receptores de FM precisam de um sinal com nível em torno de 56dB V. m m m Para especificar o ganho do amplificador é preciso saber o nível de sinal na entrada e quanto deve ser o nível na saída. O valor do ganho, em dBs, é o nível de entrada menos o de saída. Para determinar o nível de saída é preciso saber qual é o nível que vai ser entregue aos televisores e quanto é a perda na distribuição. Tem-se a impressão de que quanto maior o ganho de um amplificador, melhor será a qualidade do sinal, mas nem sempre isso é verdade. Existem amplificadores com muito ganho e pouca potência. Se o nível de sinal na entrada for muito forte, ou seja, maior que o permitido, o amplificador vai saturar causando intermodulação, cujo sintoma é a distorção da imagem ou o aparecimento de outros canais passando ao fundo do canal principal. Antenas/CATV-36- AMPLIFICADORES 1) Selecionar aquele cujo ganho seja suficiente apenas para compensar as perdas introduzidas pela distribuição do sinal (nos cabos, divisores e tomadas). 2) Quanto maior for a potência máxima de saída, menor será a chance de ocorrerem problemas de saturação e intermodulação.

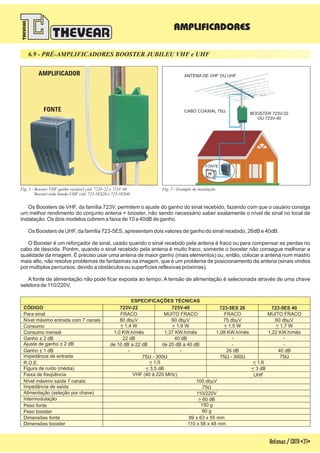

- 38. Antenas/CATV-37- FONTE AMPLIFICADOR Fig. 1 -Booster VHF cód. 723V-22 eganho variável 723V-40 Booster toda banda UHF cód. 723-5ES26 e 723-5ES40 Fig. 2 - Exemplo de instalação Os Boosters de VHF, da família 723V, permitem o ajuste do ganho do sinal recebido, fazendo com que o usuário consiga um melhor rendimento do conjunto antena + booster, não sendo necessário saber exatamente o nível de sinal no local de instalação. Os dois modelos cobrem a faixa de 10 a 40dB de ganho. Os Boosters de UHF, da família 723-5ES, apresentam dois valores de ganho do sinal recebido, 26dB e 40dB. O Booster é um reforçador de sinal, usado quando o sinal recebido pela antena é fraco ou para compensar as perdas no cabo de descida. Porém, quando o sinal recebido pela antena é muito fraco, somente o booster não consegue melhorar a qualidade da imagem. É preciso usar uma antena de maior ganho (mais elementos) ou, então, colocar a antena num mastro mais alto, não resolve problemas de fantasmas na imagem, que é um problema de posicionamento da antena (sinais vindos por múltiplos percursos, devido a obstáculos ou superfícies reflexivas próximas). A fonte de alimentação não pode ficar exposta ao tempo. A tensão de alimentação é selecionada através de uma chave seletora de 110/220V. CÓDIGO ESPECIFICAÇÕES TÉCNICAS 723V-22 Faixa de freqüência Para sinal Ganho ± 2 dB Ajuste de ganho ± 2 dB Intermodulação Impedância de entrada Impedância de saída Nível máximo entrada com 7 canais Nível máximo saída 7 canais Figura de ruído (média) R.O.E. Alimentação (seleção por chave) Consumo mensal 75W 100 db Vm 80 db Vm 110/220V > 60 dB < 3,5 dB < 1,5 de 10 dB a 22 dB - 22 dB FRACO VHF (40 à 220 MHz) 1,0 KW.h/mês Consumo 723V-40 60 db Vm 75 - 300W W de 20 dB a 40 dB - 40 dB MUITO FRACO 1,37 KW.h/mês < 1,9 W< 1,4 W AMPLIFICADORES BOOSTER 723V-22 OU 723V-40 CABO COAXIAL 75W FONTE 723-5ES 40723-5ES 26 Ganho ± 1 dB Peso booster Peso fonte Dimensões fonte Dimensões booster 60 db Vm75 db Vm 75W75 - 300W W 110 x 58 x 48 mm 89 x 63 x 55 mm < 3 dB < 1,6 26 dB MUITO FRACOFRACO UHF 80 g 150 g 1,22 KW.h/mês - < 1,7 W - 1,08 KW.h/mês - < 1,5 W - ANTENA DE VHF OU UHF 40 dB 6.9 - PRÉ-AMPLIFICADORES BOOSTER JUBILEU VHF e UHF

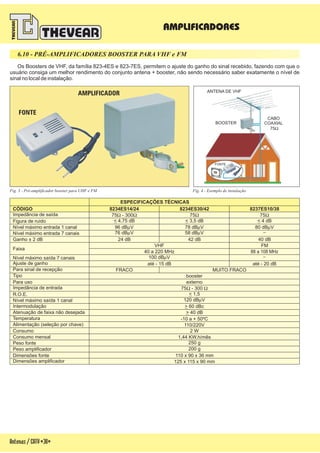

- 39. Antenas/CATV-38- 6.10 - PRÉ-AMPLIFICADORESBOOSTER PARA VHF e FM Os Boosters de VHF, da família 823-4ES e 823-7ES, permitem o ajuste do ganho do sinal recebido, fazendo com que o usuário consiga um melhor rendimento do conjunto antena + booster, não sendo necessário saber exatamente o nível de sinal no local de instalação. CÓDIGO ESPECIFICAÇÕES TÉCNICAS R.O.E. Figura de ruído Nível máximo entrada 1 canal Nível máximo saída 1 canal Nível máximo entrada 7 canais Nível máximo saída 7 canais Intermodulação Dimensões fonte Dimensões amplificador Consumo mensal Consumo Alimentação (seleção por chave) Temperatura Atenuação de faixa não desejada Peso amplificador Peso fonte Faixa Ganho ± 2 dB Ajuste de ganho Para sinal de recepção Para uso Tipo Impedância de entrada Impedância de saída AMPLIFICADORES Fig. 4 - Exemplo de instalaçãoFig. 3 - Pré-amplificador booster para UHF e FM FONTE AMPLIFICADOR 88 a 108 MHz FMVHF 40 a 220 MHz 8234ES30/42 < 3,5 dB > 40 dB 78 dB Vm 120 dB Vm 58 dB Vm > 60 dBc 110 x 90 x 36 mm 125 x 115 x 90 mm 1,44 KW.h/mês 2 W -10 a + 50ºC 200 g 250 g 75W 42 dB até - 15 dB até - 20 dB MUITO FRACO externo booster 8234ES14/24 < 1,5 < 4,75 dB 96 dB Vm 76 dB Vm 110/220V 75 - 300W W 75 - 300W W 24 dB FRACO 8237ES10/38 < 4 dB 80 dB Vm - -100 dB Vm 75W 40 dB BOOSTER FONTE CABO COAXIAL 75W ANTENA DE VHF

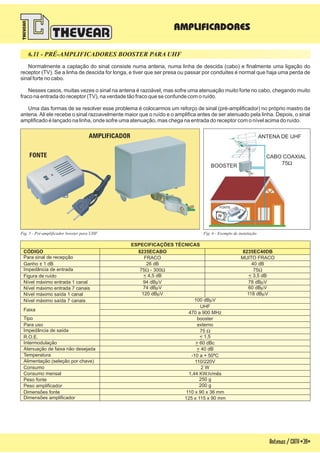

- 40. Antenas/CATV-39- 6.11 - PRÉ-AMPLIFICADORESBOOSTER PARA UHF AMPLIFICADORES Fig. 5 - Pré-amplificador booster para UHF FONTE AMPLIFICADOR Fig. 6 - Exemplo de instalação CÓDIGO ESPECIFICAÇÕES TÉCNICAS R.O.E. Figura de ruído Nível máximo entrada 1 canal Nível máximo saída 1 canal Nível máximo entrada 7 canais Nível máximo saída 7 canais Intermodulação Dimensões fonte Dimensões amplificador Consumo mensal Consumo Alimentação (seleção por chave) Temperatura Atenuação de faixa não desejada Peso amplificador Peso fonte Faixa Ganho ± 1 dB Para sinal de recepção Para uso Tipo Impedância de entrada Impedância de saída 470 a 900 MHz UHF > 40 dB 120 dB Vm 118 dB Vm > 60 dBc 110 x 90 x 36 mm 125 x 115 x 90 mm 1,44 KW.h/mês 2 W -10 a + 50ºC 200 g 250 g externo booster < 1,5 110/220V 75 - 300W W 8235ECABO 8235EC40DB < 4,5 dB FRACO < 3,5 dB MUITO FRACO 94 dB Vm 78 dB Vm 74 dB Vm 60 dB Vm 100 dB Vm 75W 75 W 26 dB 40 dB Normalmente a captação do sinal consiste numa antena, numa linha de descida (cabo) e finalmente uma ligação do receptor (TV). Se a linha de descida for longa, e tiver que ser presa ou passar por conduites é normal que haja uma perda de sinal forte no cabo. Nesses casos, muitas vezes o sinal na antena é razoável, mas sofre uma atenuação muito forte no cabo, chegando muito fraco na entrada do receptor (TV), na verdade tão fraco que se confunde com o ruído. Uma das formas de se resolver esse problema é colocarmos um reforço de sinal (pré-amplificador) no próprio mastro da antena.Ali ele recebe o sinal razoavelmente maior que o ruído e o amplifica antes de ser atenuado pela linha. Depois, o sinal amplificado é lançado na linha, onde sofre uma atenuação, mas chega na entrada do receptor com o nível acima do ruído. ANTENA DE UHF BOOSTER FONTE CABO COAXIAL 75W

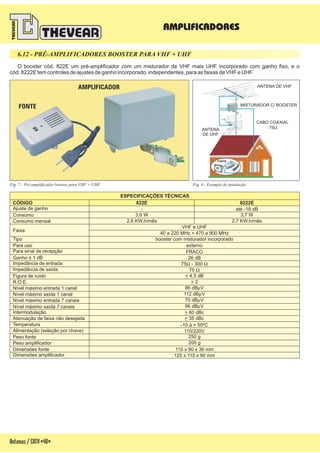

- 41. Antenas/CATV-40- 6.12 - PRÉ-AMPLIFICADORESBOOSTER PARA VHF + UHF AMPLIFICADORES Fig. 7 - Pré-amplificador booster para VHF + UHF FONTE AMPLIFICADOR Fig. 8 - Exemplo de instalação ANTENA DE VHF ANTENA DE UHF MISTURADOR C/ BOOSTER FONTE CABO COAXIAL 75W CÓDIGO ESPECIFICAÇÕES TÉCNICAS R.O.E. Figura de ruído Nível máximo entrada 1 canal Nível máximo saída 1 canal Nível máximo entrada 7 canais Nível máximo saída 7 canais Intermodulação Dimensões fonte Dimensões amplificador Consumo mensal Consumo Alimentação (seleção por chave) Temperatura Atenuação de faixa não desejada Peso amplificador Peso fonte Faixa Ganho ± 1 dB Ajuste de ganho Para sinal de recepção Para uso Tipo Impedância de entrada Impedância de saída 3,6 W 2,6 KW.h/mês 40 a 220 MHz + 470 a 900 MHz booster com misturador incorporado > 60 dBc 110 x 90 x 36 mm 125 x 115 x 90 mm -10 à + 50ºC 200 g 250 g externo 110/220V 822E - 75 - 300W W 2,7 KW.h/mês 3,7 W até -18 dB 8222E 75 W < 2 VHF e UHF > 35 dBc 112 dB Vm < 4,5 dB 86 dB Vm 70 dB Vm 96 dB Vm 26 dB FRACO O booster cód. 822E um pré-amplificador com um misturador de VHF mais UHF incorporado com ganho fixo, e o cód. 8222E tem controles de ajustes de ganho incorporado, independentes, para as faixas de VHF e UHF.

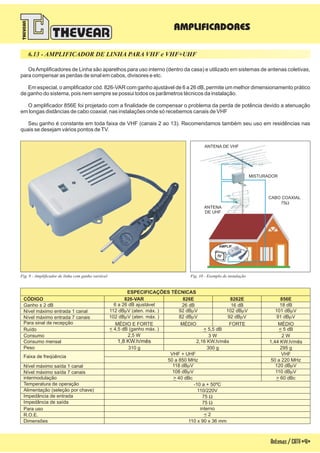

- 42. Antenas/CATV-41- 6.13 - AMPLIFICADORDE LINHA PARA VHF e VHF+UHF AMPLIFICADORES Fig. 10 - Exemplo de instalação ESPECIFICAÇÕES TÉCNICAS CÓDIGO R.O.E. Nível máximo entrada 1 canal Nível máximo saída 1 canal Nível máximo entrada 7 canais Nível máximo saída 7 canais Temperatura de operação intermodulação Dimensões Consumo Consumo mensal Alimentação (seleção por chave) Peso Faixa de freqüência Ganho ± 2 dB 826-VAR 826E 8262E < 2 < 4,5 dB (ganho máx. ) < 5,5 dB 112 dB V (aten. máx. )m 92 dB Vm 102 dB Vm 118 dB Vm 102 dB V (aten. máx. )m 82 dB Vm 92 dB Vm 108 dB Vm > 40 dBc 110 x 90 x 36 mm 2,5 W 1,8 KW.h/mês 3 W 2,16 KW.h/mês 110/220V -10 a + 50ºC 310 g 300 g 75 W 75 W 50 a 850 MHz 6 a 26 dB ajustável 26 dB 16 dB OsAmplificadores de Linha são aparelhos para uso interno (dentro da casa) e utilizado em sistemas de antenas coletivas, para compensar as perdas de sinal em cabos, divisores e etc. Em especial, o amplificador cód. 826-VAR com ganho ajustável de 6 a 26 dB, permite um melhor dimensionamento prático de ganho do sistema, pois nem sempre se possui todos os parâmetros técnicos da instalação. O amplificador 856E foi projetado com a finalidade de compensar o problema da perda de potência devido a atenuação em longas distâncias de cabo coaxial, nas instalações onde só recebemos canais de VHF Seu ganho é constante em toda faixa de VHF (canais 2 ao 13). Recomendamos também seu uso em residências nas quais se desejam vários pontos deTV. Fig. 9 - Amplificador de linha com ganho variável MISTURADOR ANTENA DE VHF ANTENA DE UHF AMPLIF. CABO COAXIAL 75W Ruído Para sinal de recepção Para uso Impedância de entrada Impedância de saída VHF + UHF 50 a 220 MHz 101 dB Vm 120 dB Vm 91 dB Vm 110 dB Vm > 60 dBc 1,44 KW.h/mês MÉDIO E FORTE FORTE MÉDIOMÉDIO interno < 5 dB 856E 2 W 295 g VHF 18 dB
- 43. 6.14 - AMPLIFICADORESDE LINHA - CÓD. 1024-F e 1025-F Antenas/CATV-42- Os Amplificadores códigos 1024-F e 1025-F, são amplificadores de linha com baixo ruído, para as faixas de VHF e MMDS convertido, destinados a residências onde o sinal recebido é fraco, ou, quando se deseja dividir o sinal para mais de um ponto. Nestes casos usa-se o amplificador para compensar as perdas de divisores, somadores e cabos. Possuem também um filtro para rejeitar a faixa de FM, que pode ser ligado através de uma chave. O amplificador cód. 1024-F é montado em caixa plástica e o amplificador cód. 1025-F em caixa metálica, com conectores tipo F-fêmea. São produtos extremamente versáteis, podendo ser utilizados em 110/220V. ESPECIFICAÇÕES TÉCNICAS CÓDIGO Alimentação Ganho Rejeição de FM Produtos de intermodulação de 3ª ordem Nível máximo saída para 16 canais Nível máximo saída para 1 canal Figura de ruído R.O.E. Dimensões Peso Faixa de freqüência Impedância de entrada e saída Consumo mensal Consumo Temperatura de operação 1024-F 1025-F < 2 110/220V 10,5 dB ± 1 dB 26 dB ± 1 dB 75 W 110 x 92 x 50 mm 178 x 79 x 55 mm 2,8 KW.h/mês 2 KW.h/mês 3,84 W 2,8 W -10 à + 50º C > 30 dB < 60 dBc 95 dB Vm 97 dB Vm 104 dB Vm 106 dB Vm < 3,8 dB 54 a 700 MHz 54 a 420 MHz 220 g 480 g Fig. 12 - Amplificador de linha 10dB - cód. 1024-F Fig. 13 - Amplificador de linha 25dB - cód. 1025-F AMPLIFICADORES Fig. 11 - Exemplo de instalação AMPLIFICADOR TV À CABO TV 1 TV 3 TV 5 TV 7TV 2 TV 4 TV 6 TV 8 DIVISOR TOMADAS BLINDADAS CABO COAXIAL 75W

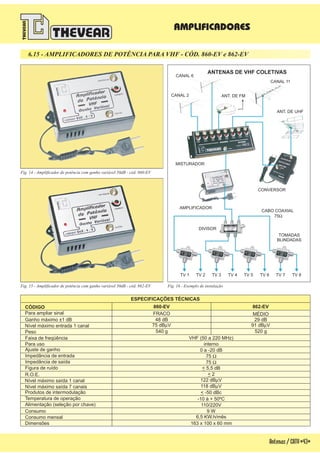

- 44. Fig. 16 -Exemplo de instalação Antenas/CATV-43- 6.15 - AMPLIFICADORES DE POTÊNCIA PARA VHF - CÓD. 860-EV e 862-EV CÓDIGO ESPECIFICAÇÕES TÉCNICAS R.O.E. Nível máximo entrada 1 canal Nível máximo saída 1 canal Nível máximo saída 7 canais Temperatura de operação Produtos de intermodulação Dimensões Consumo Consumo mensal Alimentação (seleção por chave) Peso Faixa de freqüência Ganho máximo ±1 dB Ajuste de ganho Para uso Para ampliar sinal Impedância de saída Impedância de entrada 860-EV 862-EV < 2 75 dB Vm 91 dB Vm 122 dB Vm 118 dB Vm < -50 dBc 163 x 100 x 60 mm 6,5 KW.h/mês 9 W 110/220V -10 à + 50ºC 540 g 520 g 75 W 75 W VHF (50 a 220 MHz) 48 dB 29 dB 0 a -20 dB interno FRACO MÉDIO Figura de ruído < 5,5 dB Fig. 14 - Amplificador de potência com ganho variável 50dB - cód. 860-EV Fig. 15 - Amplificador de potência com ganho variável 30dB - cód. 862-EV AMPLIFICADORES AMPLIFICADOR MISTURADOR ANTENAS DE VHF COLETIVAS ANT. DE FM CONVERSOR ANT. DE UHF CANAL 11 CANAL 6 CANAL 2 TV 1 TV 3 TV 5 TV 7TV 2 TV 4 TV 6 TV 8 DIVISOR TOMADAS BLINDADAS CABO COAXIAL 75W

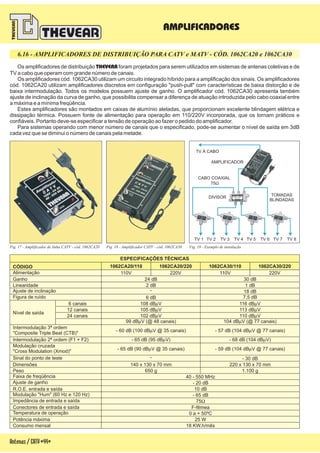

- 45. Fig. 19 -Exemplo de instalação Antenas/CATV-44- 1062CA30/110 1062CA30/220 1 dB 18 dB - 30 dB 7,5 dB 116 dB Vm 113 dB Vm 110 dB Vm 104 dB V (@ 77 canais)m - 57 dB (104 dB V @ 77 canais)m - 59 dB (104 dB V @ 77 canais)m - 68 dB (104 dB V)m 220 x 130 x 70 mm 1.100 g 30 dB ESPECIFICAÇÕES TÉCNICAS CÓDIGO Ajuste de ganho Linearidade Faixa de freqüência Dimensões Peso Ajuste de inclinação R.O.E. entrada e saída Figura de ruído Nível de saída 6 canais 12 canais 24 canais Intermodulação 3ª ordem "Composite Triple Beat (CTB)" Modulação cruzada "Cross Modulation (Xmod)" Intermodulação 2ª ordem (F1 + F2) Modulação "Hum" (60 Hz e 120 Hz) Sinal do ponto de teste Impedância de entrada e saída Conectores de entrada e saída Temperatura de operação Alimentação Potência máxima Ganho Consumo mensal 1062CA20/110 1062CA20/220 2 dB - 65 dB - 20 dB - - 10 dB 6 dB 108 dB Vm 105 dB Vm 102 dB Vm 99 dB V (@ 48 canais)m - 60 dB (100 dB V @ 35 canais)m - 65 dB (90 dB V @ 35 canais)m - 65 dB (95 dB V)m 75W F-fêmea 220V 220V 25 W 140 x 130 x 70 mm 650 g 110V 110V 0 a + 50ºC 24 dB 40 - 550 MHz 18 KW.h/mês AMPLIFICADORES 6.16 - AMPLIFICADORES DE DISTRIBUIÇÃO PARA CATV e MATV - CÓD. 1062CA20 e 1062CA30 Os amplificadores de distribuição foram projetados para serem utilizados em sistemas de antenas coletivas e de TV a cabo que operam com grande número de canais. Os amplificadores cód. 1062CA30 utilizam um circuito integrado híbrido para a amplificação dos sinais. Os amplificadores cód. 1062CA20 utilizam amplificadores discretos em configuração "push-pull" com características de baixa distorção e de baixa intermodulação. Todos os modelos possuem ajuste de ganho. O amplificador cód. 1062CA30 apresenta também ajuste de inclinação da curva de ganho, que possibilita compensar a diferença de atuação introduzida pelo cabo coaxial entre a máxima e a mínima freqüência. Estes amplificadores são montados em caixas de alumínio aletadas, que proporcionam excelente blindagem elétrica e dissipação térmica. Possuem fonte de alimentação para operação em 110/220V incorporada, que os tornam práticos e confiáveis. Portanto deve-se especificar a tensão de operação ao fazer o pedido do amplificador. Para sistemas operando com menor número de canais que o especificado, pode-se aumentar o nível de saída em 3dB cada vez que se diminui o número de canais pela metade. THEVEAR Fig. 17 - Amplificador de linha CATV - cód. 1062CA20 Fig. 18 - Amplificador CATV - cód. 1062CA30 TV À CABO AMPLIFICADOR DIVISOR TOMADAS BLINDADAS CABO COAXIAL 75W TV 1 TV 3 TV 5 TV 7TV 2 TV 4 TV 6 TV 8

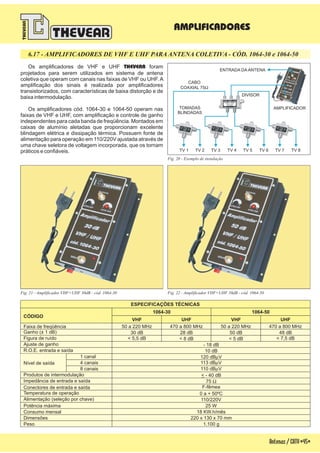

- 46. 6.17 - AMPLIFICADORESDE VHF E UHF PARA ANTENA COLETIVA - CÓD. 1064-30 e 1064-50 Fig. 22 - Amplificador VHF+UHF 50dB - cód. 1064-50Fig. 21 - Amplificador VHF+UHF 30dB - cód. 1064-30 Antenas/CATV-45- ESPECIFICAÇÕES TÉCNICAS CÓDIGO Ajuste de ganho Faixa de freqüência Dimensões Peso R.O.E. entrada e saída Figura de ruído Nível de saída 1 canal 4 canais 8 canais Produtos de intermodulação Impedância de entrada e saída Conectores de entrada e saída Temperatura de operação Alimentação (seleção por chave) Potência máxima Consumo mensal Ganho (± 1 dB) 1064-30 1064-50 < - 40 dB 75 W F-fêmea 25 W 18 KW.h/mês 220 x 130 x 70 mm 1.100 g 110/220V 0 a + 50ºC VHF UHF VHF UHF - 18 dB 10 dB < 5,5 dB < 8 dB 120 dB Vm 113 dB Vm 110 dB Vm 30 dB 28 dB 50 a 220 MHz 470 a 800 MHz < 5 dB < 7,5 dB 50 dB 48 dB 50 a 220 MHz 470 a 800 MHz AMPLIFICADORES Os amplificadores de VHF e UHF foram projetados para serem utilizados em sistema de antena coletiva que operam com canais nas faixas de VHF ou UHF.A amplificação dos sinais é realizada por amplificadores transistorizados, com características de baixa distorção e de baixa intermodulação. Os amplificadores cód. 1064-30 e 1064-50 operam nas faixas de VHF e UHF, com amplificação e controle de ganho independentes para cada banda de freqüência. Montados em caixas de alumínio aletadas que proporcionam excelente blindagem elétrica e dissipação térmica. Possuem fonte de alimentação para operação em 110/220V ajustada através de uma chave seletora de voltagem incorporada, que os tornam práticos e confiáveis. THEVEAR Fig. 20 - Exemplo de instalação ENTRADA DA ANTENA AMPLIFICADOR CABO COAXIAL 75W TOMADAS BLINDADAS DIVISOR TV 1 TV 3 TV 5 TV 7TV 2 TV 4 TV 6 TV 8

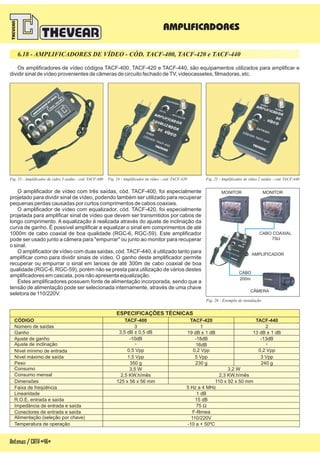

- 47. Fig. 26 -Exemplo de instalação Antenas/CATV-46- 6.18 - AMPLIFICADORES DE VÍDEO - CÓD. TACF-400, TACF-420 e TACF-440 Fig. 23 - Amplificador de vídeo 3 saídas - cód. TACF-400 Fig. 25 - Amplificador de vídeo 2 saídas - cód. TACF-440Fig. 24 - Amplificador de vídeo - cód. TACF-420 Os amplificadores de vídeo códigos TACF-400, TACF-420 e TACF-440, são equipamentos utilizados para amplificar e dividir sinal de vídeo provenientes de câmeras de circuito fechado deTV, videocassetes, filmadoras, etc. O amplificador de vídeo com três saídas, cód. TACF-400, foi especialmente projetado para dividir sinal de vídeo, podendo também ser utilizado para recuperar pequenas perdas causadas por curtos comprimentos de cabos coaxiais. O amplificador de vídeo com equalizador, cód. TACF-420, foi especialmente projetada para amplificar sinal de vídeo que devem ser transmitidos por cabos de longo comprimento. A equalização é realizada através do ajuste de inclinação da curva de ganho. É possível amplificar e equalizar o sinal em comprimentos de até 1000m de cabo coaxial de boa qualidade (RGC-6, RGC-59). Este amplificador pode ser usado junto a câmera para "empurrar" ou junto ao monitor para recuperar o sinal. O amplificador de vídeo com duas saídas, cód. TACF-440, é utilizado tanto para amplificar como para dividir sinais de vídeo. O ganho deste amplificador permite recuperar ou empurrar o sinal em lances de até 300m de cabo coaxial de boa qualidade (RGC-6, RGC-59), porém não se presta para utilização de vários destes amplificadores em cascata, pois não apresenta equalização. Estes amplificadores possuem fonte de alimentação incorporada, sendo que a tensão de alimentação pode ser selecionada internamente, através de uma chave seletora de 110/220V. AMPLIFICADORES MONITOR MONITOR CÂMERA AMPLIFICADOR CABO 200m CABO COAXIAL 75W ESPECIFICAÇÕES TÉCNICAS CÓDIGO Ajuste de ganho Ajuste de inclinação R.O.E. entrada e saída Nível mínimo de entrada Nível máximo de saída Impedância de entrada e saída Temperatura de operação Consumo Consumo mensal Conectores de entrada e saída Dimensões Alimentação (seleção por chave) Peso Faixa de freqüência Número de saídas Ganho Linearidade TACF-400 TACF-420 TACF-440 -10dB - -18dB 16dB -13dB - 15 dB 0,5 Vpp 0,2 Vpp 0,2 Vpp 1,5 Vpp 5 Vpp 3 Vpp 75 W F-fêmea 3,5 W 2,5 KW.h/mês 2,3 KW.h/mês 3,2 W 125 x 56 x 56 mm 110 x 92 x 50 mm -10 a + 50ºC 110/220V 350 g 230 g 240 g 1 dB 3 5 Hz a 4 MHz 1 2 3,5 dB ± 0,5 dB 19 dB ± 1 dB 13 dB ± 1 dB

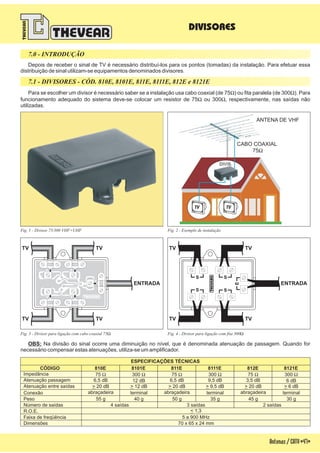

- 48. Fig. 2 -Exemplo de instalação Antenas/CATV-47- Fig. 1 - Divisor 75/300 VHF+UHF Fig. 3 - Divisor para ligação com cabo coaxial 75W Fig. 4 - Divisor para ligação com fita 300W OBS: Na divisão do sinal ocorre uma diminuição no nível, que é denominada atenuação de passagem. Quando for necessário compensar estas atenuações, utiliza-se um amplificador. Para se escolher um divisor é necessário saber se a instalação usa cabo coaxial (de 75 ) ou fita paralela (de 300 ). Para funcionamento adequado do sistema deve-se colocar um resistor de 75 ou 300 , respectivamente, nas saídas não utilizadas. W W W W Depois de receber o sinal de TV é necessário distribuí-los para os pontos (tomadas) da instalação. Para efetuar essa distribuição de sinal utilizam-se equipamentos denominados divisores. 7.0 - INTRODUÇÃO 7.1 - DIVISORES - CÓD. 810E, 8101E, 811E, 8111E, 812E e 8121E ESPECIFICAÇÕES TÉCNICAS 810E 8101E 811E 8111E 812E 8121E 70 x 65 x 24 mm < 1,3 abraçadeira terminal abraçadeira terminal abraçadeira terminal > 20 dB > 12 dB > 20 dB > 9,5 dB > 20 dB > 6 dB 6,5 dB 12 dB 6,5 dB 9,5 dB 3,5 dB 6 dB 55 g 40 g 50 g 35 g 45 g 30 g 75 W 300 W 75 W 300 W 75 W 300 W 4 saídas 3 saídas 2 saídas 5 a 900 MHz DIVISORES CABO COAXIAL 75W ANTENA DE VHF S E S S S S S E S S TV TVTV TV ENTRADA ENTRADA TV TVTV TV CÓDIGO Atenuação entre saídas Atenuação passagem Dimensões Conexão R.O.E. Peso Número de saídas Faixa de freqüência Impedância
- 49. Fig. 10 -Exemplo de instalação Antenas/CATV-48- Os divisores blindados são utilizados para a distribuição de sinais de TV e FM em sistemas de antenas coletivas e para divisão de sinais recebidos de satélite.Acaixa do divisor é selada e blindada, tornando-a imune a intempéries e interferência de sinais espúrios. Os divisores blindados código 1010-E, 1011-E e 1012-E são construídos para operação na faixa de 5 a 1000 MHz, apresentando atenuação praticamente constante dentro da faixa de operação. São usados para divisão de sinal em VHF e UHF em antenas coletivas ou CATV. Os divisores código 1002-ST e 1004-ST são utilizados para divisão de sinal de satélite na faixa de 950 a 2050 Mhz Se alguma das saídas não for utilizada, deve ser colocada nela uma carga de 75 com conector F-macho. Nos divisores de satélite a carga deve ser desacoplada para DC. THEVEAR OBS: W 7.2 - DIVISORES BLINDADOS - CÓD. 1010-E, 1011-E, 1012-E, 1002-ST e 1004-ST ESPECIFICAÇÕES TÉCNICAS Código Número de Saídas Freqüência (GHz) Atenuação de passagem (dB) Isolação (dB) Perda de Retorno (dB) Massa (g) Dimensão (Ixcxh) (mm) Conector 50 70 21 25 13 10 15 18 12 16 16 13 20 10 3,5 ± 0,5 3,5 ± 0,5 3,5 ± 1,0 6,5 ± 0,5 6,5 ± 0,5 6,5 ± 1,0 F-fêmea F-fêmea 51 x 61 x 19 51 x 80 x 19 0,95 - 1,45 1,45 - 1,75 1,75 - 2,05 0,95 - 1,45 1,45 - 1,75 1,75 - 2,05 1002-ST 2 41004-ST ESPECIFICAÇÕES TÉCNICAS Código Número de Saídas 1012-E Freqüência (MHz) Atenuação de passagem (dB) Isolação (dB) Atenuação Porta 1(dB) Perda de Retorno (dB) Massa (g) Dimensão (Ixcxh) (mm) Conector 5 - 30 30 - 600 600 - 1000 5 - 30 30 - 600 600 - 1000 5 - 30 30 - 600 600 - 1000 68 70 7 ± 1,0 7 ± 0,5 7 ± 1,0 21 52 x 40 x 14 F-fêmea F-fêmea F-fêmea 51 x 80 x 19 51 x 80 x 19 3,5 ± 0,5 3,5 ± 0,3 3,5 ± 0,5 3,5 ± 0,5 3,5 ± 0,3 3,5 ± 0,5 3,5 ± 0,5 3,5 ± 0,3 3,5 ± 0,5 10 12 10 18 22 18 10 12 10 18 22 18 7 ± 1,0 7 ± 0,5 7 ± 1,0 7 ± 1,0 7 ± 0,5 7 ± 1,0 1011-E 1010-E 2 3 4 10 12 10 18 22 18 Fig. 5 - Divisor 4 saídas - cód. 1010-E Fig. 6 - Divisor 3 saídas - cód. 1011-E Fig. 8 - Divisor 2 saídas - cód. 1012-E Fig. 7 - Div. sat. 2 saídas - cód. 1002-ST Fig. 9 - Div. sat. 4 saídas - cód. 1004-ST DIVISORES AMPLIFICADOR DIVISOR DE SATÉLITE ANTENA PARABÓLICA CABO COAXIAL 75W RECEPTOR DE SATÉLITE RECEPTOR DE SATÉLITE
- 50. Fig. 3 -Exemplo de instalação Antenas/CATV-49- As tomadas blindadas são utilizadas para a distribuição de sinais de TV e FM em sistemas de antenas coletivas. Acaixa de tomada é selada e blindada, tornando-a imune a intempéries e interferência de sinais espúrios. THEVEAR As tomadas blindadas cód. 970-E são construídas para operação na faixa de 5 a 1000 MHz, apresentando atenuação de passagem e acoplamento (atenuação da linha para tomada) praticamente constantes dentro da faixa de operação. A ordem de colocação das tomadas blindadas deve ser tal que o nível de sinal na saída para a TV da tomada, seja aproximadamente o mesmo em todas as tomadas da prumada. Esta ordem depende da distância entre os pontos aonde vão as tomadas, das características do cabo coaxial utilizado e da máxima freqüência de operação. 1 - Atomada de 4 dB é utilizada como tomada de passagem para extensões. 2 - No conector de saída da tomada que fica no final da prumada, normalmente a do andar número 1 (6 dB), deve ser colocada uma carga de 75 com conector F-macho. OBSERVAÇÕES: W 8.0 - INTRODUÇÃO 8.1 - TOMADAS BLINDADAS ESPECIFICAÇÕES TÉCNICAS Código 970-E4dB Freqüência (MHz) Atenuação de passagem (dB) Acoplamento (dB) Isolação (dB) Perda de Retorno (dB) Massa (g) Dimensão (mm) Conector 10 - 30 30 - 600 600 - 1000 3,5 ± 0,5 3,7 ± 0,5 4,0 ± 0,5 2,5 ± 0,5 2,2 ± 0,5 2,5 ± 0,5 1,5 ± 0,6 1,3 ± 0,5 1,5 ± 0,5 1,5 ± 0,5 1,0 ± 0,5 1,0 ± 0,2 0,5 ± 0,2 0,6 ± 0,3 0,7 ± 0,4 0,5 ± 0,1 0,5 ± 0,2 0,6 ± 0,4 0,7 ± 0,5 0,5 ± 0,1 0,5 ± 0,2 0,6 ± 0,4 0,7 ± 0,5 0,5 ± 0,1 0,5 ± 0,2 0,6 ± 0,4 0,7 ± 0,5 0,5 ± 0,1 0,5 ± 0,2 0,6 ± 0,4 0,7 ± 0,5 3,5 ± 0,5 4 ± 0,5 4 ± 1,0 20 18 15 25 22 18 27 24 20 30 27 22 35 30 26 37 35 35 25 40 39 39 28 44 42 42 32 47 45 45 35 20 15 10 13 15 12 15 15 10 15 15 10 20 14 10 20 20 17 10 20 20 17 10 20 20 17 10 20 20 17 10 6 ± 0,5 6 ± 0,5 6 ± 1,0 9 ± 1,0 9 ± 0,5 9 ± 1,0 12 ± 1,0 12 ± 0,5 12 ± 1,0 16 ± 0,5 16 ± 1,0 16 ± 1,0 20 ± 0,1 20 ± 0,1 19 ± 2,0 19 ± 2,0 24 ± 0,1 24 ± 0,1 23 ± 2,0 23 ± 2,0 27 ± 0,1 27 ± 0,1 26 ± 2,0 26 ± 2,0 30 ± 0,1 30 ± 0,1 29 ± 2,0 29 ± 2,0 10 - 30 30 - 600 600 - 1000 10 - 30 30 - 600 600 - 1000 10 - 30 30 - 600 600 - 1000 10 - 30 30 - 600 600 - 1000 20 20 20 20 10 - 30 30 - 200 200 - 600 600 - 1000 10 - 30 30 - 200 200 - 600 600 - 1000 10 - 30 30 - 200 200 - 600 600 - 1000 10 - 30 30 - 200 200 - 600 600 - 1000 20 44 x 32 x 14 44 x 32 x 14 44 x 32 x 14 44 x 32 x 14 44 x 32 x 14 44 x 32 x 14 44 x 32 x 14 44 x 32 x 14 44 x 32 x 14 F-fêmea F-fêmea F-fêmea F-fêmea F-fêmea 20 F-fêmea F-fêmea F-fêmea F-fêmea 20 20 20 970-E6dB 970-E9dB 970-E12dB 970-E16dB 970-E20dB 970-E24dB 970-E27dB 970-E30dB Fig. 2 - Tomada blind. 12 dB - cód. 970-E12dB TOMADAS BLINDADAS Fig. 1 - Tomada blind. 4 dB - cód. 970-E4dB TV À CABO AMPLIFICADORCABO COAXIAL 75W TOMADAS BLINDADAS DIVISOR TV 1 TV 3 TV 5 TV 7TV 2 TV 4 TV 6 TV 8

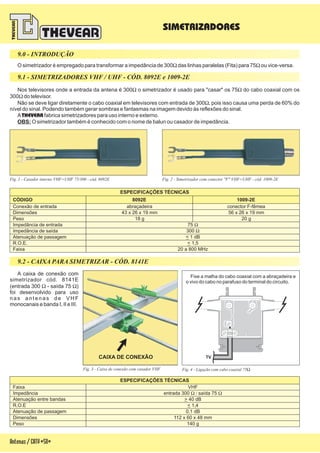

- 51. ESPECIFICAÇÕES TÉCNICAS R.O.E Atenuação entrebandas Atenuação de passagem Faixa Dimensões Peso Impedância > 40 dB 0,1 dB < 1,4 VHF 112 x 60 x 48 mm 140 g entrada 300 saída 75W / W Antenas/CATV-50- O simetrizador é empregado para transformar a impedância de 300 das linhas paralelas (Fita) para 75 ou vice-versa.W W Nos televisores onde a entrada da antena é 300 o simetrizador é usado para "casar" os 75 do cabo coaxial com os 300 do televisor. Não se deve ligar diretamente o cabo coaxial em televisores com entrada de 300 pois isso causa uma perda de 60% do nível do sinal. Podendo também gerar sombras e fantasmas na imagem devido às reflexões do sinal. A fabrica simetrizadores para uso interno e externo. O simetrizador também é conhecido com o nome de balun ou casador de impedância. W W W W, THEVEAR OBS: 9.0 - INTRODUÇÃO 9.1 - SIMETRIZADORES VHF / UHF - CÓD. 8092E e 1009-2E ESPECIFICAÇÕES TÉCNICAS CÓDIGO R.O.E. Atenuação de passagem Faixa Dimensões Peso Impedância de entrada Conexão de entrada Impedância de saída 8092E 1009-2E < 1,5 < 1 dB 20 a 800 MHz 56 x 26 x 19 mm43 x 26 x 19 mm 18 g 20 g 75 W abraçadeira conector F-fêmea 300 W Fig. 2 - Simetrizador com conector "F" VHF+UHF - cód. 1009-2EFig. 1 - Casador interno VHF+UHF 75/300 - cód. 8092E 9.2 - CAIXA PARA SIMETRIZAR - CÓD. 8141E A caixa de conexão com simetrizador cód. 8141E (entrada 300 - saída 75 ) foi desenvolvido para uso nas antenas de VHF monocanais e banda I, II e III. W W Fig. 3 - Caixa de conexão com casador VHF Fig. 4 - Ligação com cabo coaxial 75W SIMETRIZADORES CAIXA DE CONEXÃO Fixe a malha do cabo coaxial com a abraçadeira e o vivo do cabo no parafuso do terminal do circuito. TV

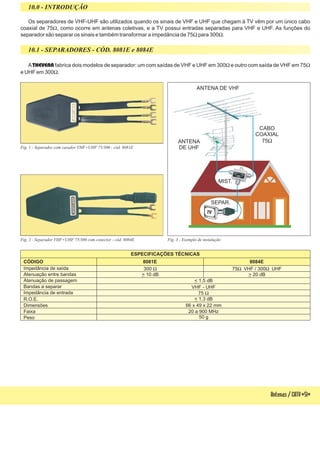

- 52. Fig. 3 -Exemplo de instalação Antenas/CATV-51- Os separadores de VHF-UHF são utilizados quando os sinais de VHF e UHF que chegam à TV vêm por um único cabo coaxial de 75 , como ocorre em antenas coletivas, e a TV possui entradas separadas para VHF e UHF. As funções do separador são separar os sinais e também transformar a impedância de 75 para 300 . W W W A fabrica dois modelos de separador: um com saídas de VHF e UHF em 300 e outro com saída de VHF em 75 e UHF em 300 . THEVEAR W W W 10.0 - INTRODUÇÃO 10.1 - SEPARADORES - CÓD. 8081E e 8084E ESPECIFICAÇÕES TÉCNICAS CÓDIGO R.O.E. Atenuação entre bandas Bandas a separar Atenuação de passagem Faixa Dimensões Peso Impedância de entrada Impedância de saída 8081E 8084E < 1,3 dB > 20 dB> 10 dB VHF - UHF < 1,5 dB 20 a 900 MHz 66 x 49 x 22 mm 50 g 75 W 300 W 75 VHF / 300 UHFW W Fig. 1 - Separador com casador VHF+UHF 75/300 - cód. 8081E Fig. 2 - Separador VHF+UHF 75/300 com conector - cód. 8084E ANTENA DE VHF ANTENA DE UHF MIST. SEPAR. CABO COAXIAL 75W

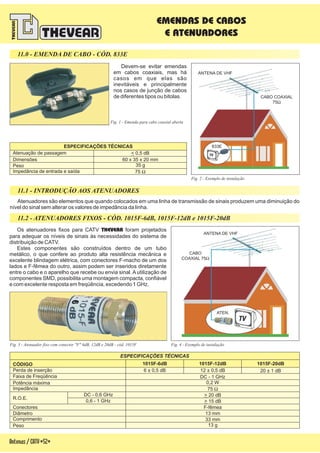

- 53. Antenas/CATV-52- 11.1 - INTRODUÇÃOAOS ATENUADORES EMENDAS DE CABOS E ATENUADORES Atenuadores são elementos que quando colocados em uma linha de transmissão de sinais produzem uma diminuição do nível do sinal sem alterar os valores de impedância da linha. Fig. 4 - Exemplo de instalação 11.2 - ATENUADORES FIXOS - CÓD. 1015F-6dB, 1015F-12dB e 1015F-20dB Fig. 3 - Atenuador fixo com conector "F" 6dB, 12dB e 20dB - cód. 1015F ESPECIFICAÇÕES TÉCNICAS CÓDIGO Perda de inserção Potência máxima R.O.E. DC - 0,6 GHz 0,6 - 1 GHz Conectores Comprimento Diâmetro Peso Faixa de Freqüência Impedância 1015F-6dB 1015F-12dB 1015F-20dB 6 ± 0,5 dB 12 ± 0,5 dB 20 ± 1 dB 75 W > 20 dB 33 mm 13 mm > 15 dB DC - 1 GHz 0,2 W 13 g F-fêmea Os atenuadores fixos para CATV foram projetados para adequar os níveis de sinais às necessidades do sistema de distribuição de CATV. Estes componentes são construídos dentro de um tubo metálico, o que confere ao produto alta resistência mecânica e excelente blindagem elétrica, com conectores F-macho de um dos lados e F-fêmea do outro, assim podem ser inseridos diretamente entre o cabo e o aparelho que recebe ou envia sinal. A utilização de componentes SMD, possibilita uma montagem compacta, confiável e com excelente resposta em freqüência, excedendo 1 GHz. THEVEAR Fig. 2 - Exemplo de instalação Devem-se evitar emendas em cabos coaxiais, mas há casos em que elas são inevitáveis e principalmente nos casos de junção de cabos de diferentes tipos ou bitolas. 11.0 - EMENDA DE CABO - CÓD. 833E Fig. 1 - Emenda para cabo coaxial aberta 833E CABO COAXIAL 75W ANTENA DE VHF ATEN. CABO COAXIAL 75W Atenuação de passagem ESPECIFICAÇÕES TÉCNICAS Impedância de entrada e saída 60 x 35 x 20 mm 35 g < 0,5 dB 75 W Dimensões Peso ANTENA DE VHF

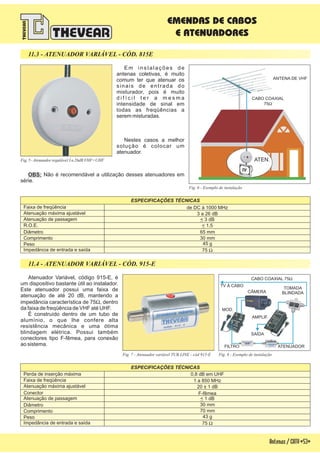

- 54. Antenas/CATV-53- EMENDAS DE CABOS EATENUADORES Em instalações de antenas coletivas, é muito comum ter que atenuar os sinais de entrada do misturador, pois é muito d i f í c i l t e r a m e s m a intensidade de sinal em todas as freqüências a serem misturadas. Nestes casos a melhor solução é colocar um atenuador. OBS: Não é recomendável a utilização desses atenuadores em série. 11.3 - ATENUADOR VARIÁVEL - CÓD. 815E Fig. 8 - Exemplo de instalação Atenuador Variável, código 915-E, é um dispositivo bastante útil ao instalador. Este atenuador possui uma faixa de atenuação de até 20 dB, mantendo a impedância característica de 75 , dentro da faixa de freqüência de VHF até UHF. É construído dentro de um tubo de alumínio, o que lhe confere alta resistência mecânica e uma ótima blindagem elétrica. Possui também conectores tipo F-fêmea, para conexão ao sistema. W Fig. 7 - Atenuador variável TUB LINE - cód 915-E R.O.E. Atenuação de passagem Atenuação de passagem Diâmetro Diâmetro Comprimento Comprimento ESPECIFICAÇÕES TÉCNICAS ESPECIFICAÇÕES TÉCNICAS Perda de inserção máxima Peso Peso Faixa de freqüência Faixa de freqüência Impedância de entrada e saída Impedância de entrada e saída Atenuação máxima ajustável Atenuação máxima ajustável Conector < 3 dB < 1 dB < 1,5 75 W 75 W 20 ± 1 dB 3 a 26 dB F-fêmea 0,8 dB em UHF de DC à 1000 MHz 1 a 850 MHz 45 g 65 mm 30 mm 43 g 30 mm 70 mm 11.4 - ATENUADOR VARIÁVEL - CÓD. 915-E TV À CABO ATENUADOR AMPLIF. MOD. CÂMERA FILTRO TOMADA BLINDADA SAÍDA CABO COAXIAL 75W Fig. 6 - Exemplo de instalação Fig.5-Atenuadorregulável3a26dBVHF+UHF ANTENA DE VHF ATEN. CABO COAXIAL 75W

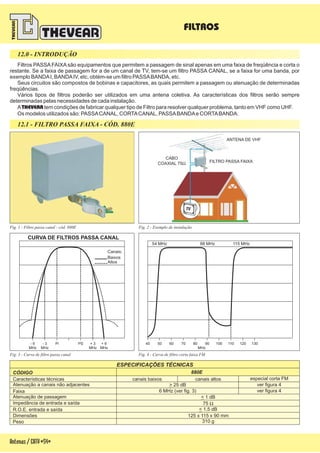

- 55. Fig. 2 -Exemplo de instalação MHz 54 MHz 88 MHz 115 MHz 40 50 60 70 80 90 100 110 120 130- 3 MHz + 3 MHz - 6 MHz + 6 MHz Pi PS Canais: Baixos Altos Antenas/CATV-54- 12.0 - INTRODUÇÃO 12.1 - FILTRO PASSA FAIXA - CÓD. 880E ESPECIFICAÇÕES TÉCNICAS CÓDIGO R.O.E. entrada e saída Atenuação a canais não adjacentes Atenuação de passagem Faixa Características técnicas Dimensões Peso Impedância de entrada e saída 880E < 1 dB > 25 dB ver figura 4 < 1,5 dB 125 x 115 x 90 mm 310 g 75 W 6 MHz (ver fig. 3) ver figura 4 canais baixos canais altos especial corta FM Fig. 1 - Filtro passa canal - cód. 880E Fig. 4 - Curva de filtro corta faixa FMFig. 3 - Curva de filtro passa canal CURVA DE FILTROS PASSA CANAL FILTROS Filtros PASSAFAIXAsão equipamentos que permitem a passagem de sinal apenas em uma faixa de freqüência e corta o restante. Se a faixa de passagem for a de um canal de TV, tem-se um filtro PASSA CANAL, se a faixa for uma banda, por exemplo BANDAI, BANDAIV, etc, obtém-se um filtro PASSABANDA, etc. Seus circuitos são compostos de bobinas e capacitores, as quais permitem a passagem ou atenuação de determinadas freqüências. Vários tipos de filtros poderão ser utilizados em uma antena coletiva. As características dos filtros serão sempre determinadas pelas necessidades de cada instalação. A tem condições de fabricar qualquer tipo de Filtro para resolver qualquer problema, tanto em VHF como UHF. Os modelos utilizados são: PASSACANAL, CORTACANAL, PASSABANDAe CORTABANDA. THEVEAR ANTENA DE VHF FILTRO PASSA FAIXA CABO COAXIAL 75W

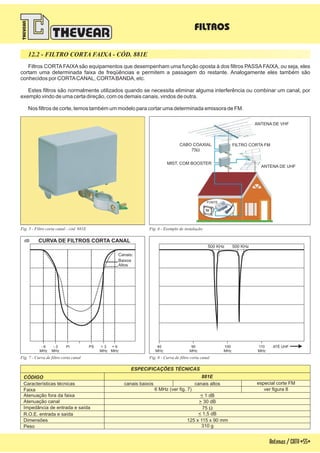

- 56. Fig. 6 -Exemplo de instalação - 3 MHz + 3 MHz - 6 MHz + 6 MHz Pi PS Canais: Baixos Altos dB 500 KHz 500 KHz 40 MHz 90 MHz 100 MHz 110 MHz ATÉ UHF Antenas/CATV-55- 12.2 - FILTRO CORTA FAIXA - CÓD. 881E ESPECIFICAÇÕES TÉCNICAS CÓDIGO R.O.E. entrada e saída Atenuação canal Atenuação fora da faixa Faixa Características técnicas Dimensões Peso Impedância de entrada e saída 881E < 1 dB > 30 dB < 1,5 dB 125 x 115 x 90 mm 310 g 75 W 6 MHz (ver fig. 7) ver figura 8 canais baixos canais altos especial corte FM Filtros CORTA FAIXA são equipamentos que desempenham uma função oposta à dos filtros PASSA FAIXA, ou seja, eles cortam uma determinada faixa de freqüências e permitem a passagem do restante. Analogamente eles também são conhecidos por CORTACANAL, CORTABANDA, etc. Estes filtros são normalmente utilizados quando se necessita eliminar alguma interferência ou combinar um canal, por exemplo vindo de uma certa direção, com os demais canais, vindos de outra. Nos filtros de corte, temos também um modelo para cortar uma determinada emissora de FM. FILTROS Fig. 8 - Curva de filtro corta canalFig. 7 - Curva de filtro corta canal CURVA DE FILTROS CORTA CANAL Fig. 5 - Filtro corta canal - cód. 881E ANTENA DE VHF ANTENA DE UHF MIST. COM BOOSTER FILTRO CORTA FM FONTE CABO COAXIAL 75W

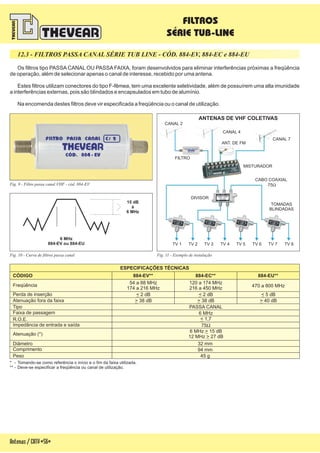

- 57. Fig. 11 -Exemplo de instalação Os filtros tipo PASSA CANAL OU PASSA FAIXA, foram desenvolvidos para eliminar interferências próximas a freqüência de operação, além de selecionar apenas o canal de interesse, recebido por uma antena. Estes filtros utilizam conectores do tipo F-fêmea, tem uma excelente seletividade, além de possuírem uma alta imunidade a interferências externas, pois são blindados e encapsulados em tubo de alumínio. Na encomenda destes filtros deve vir especificada a freqüência ou o canal de utilização. Antenas/CATV-56- 12.3 - FILTROS PASSA CANAL SÉRIE TUB LINE - CÓD. 884-EV, 884-EC e 884-EU Fig. 9 - Filtro passa canal VHF - cód. 884-EV Fig. 10 - Curva de filtros passa canal ESPECIFICAÇÕES TÉCNICAS CÓDIGO Perda de inserção Tipo Faixa de passagem R.O.E. Atenuação (*) Atenuação fora da faixa Freqüência Impedância de entrada e saída 884-EV** 884-EC** 884-EU** 54 a 88 MHz 174 a 216 MHz 120 a 174 MHz 216 a 450 MHz 470 a 800 MHz < 2 dB < 2 dB < 5 dB PASSA CANAL 6 MHz < 1,7 75W 6 MHz 15 dB 12 MHz 27 dB > > > 38 dB > 38 dB > 40 dB Diâmetro Comprimento Peso 94 mm 45 g 32 mm * - Tomando-se como referência o início e o fim da faixa utilizada. ** - Deve-se especificar a freqüência ou canal de utilização. 15 dB à 6 MHz 6 MHz 884-EV ou 884-EU FILTRO ANTENAS DE VHF COLETIVAS ANT. DE FM CANAL 7 CANAL 4 CANAL 2 MISTURADOR CABO COAXIAL 75W FILTROS SÉRIE TUB-LINE TV 1 TV 3 TV 5 TV 7TV 2 TV 4 TV 6 TV 8 DIVISOR TOMADAS BLINDADAS

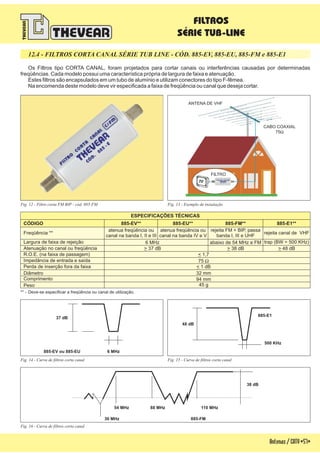

- 58. Fig. 13 -Exemplo de instalação Antenas/CATV-57- Os Filtros tipo CORTA CANAL, foram projetados para cortar canais ou interferências causadas por determinadas freqüências. Cada modelo possui uma característica própria de largura de faixa e atenuação. Estes filtros são encapsulados em um tubo de alumínio e utilizam conectores do tipo F-fêmea. Na encomenda deste modelo deve vir especificada a faixa de freqüência ou canal que deseja cortar. 12.4 - FILTROS CORTA CANAL - CÓD. 885-EV, 885-EU, 885-FM e 885-E1SÉRIE TUB LINE ESPECIFICAÇÕES TÉCNICAS CÓDIGO Perda de inserção fora da faixa R.O.E. (na faixa de passagem) Freqüência ** Impedância de entrada e saída 885-EV** 885-EU** 885-FM** 885-E1** atenua freqüência ou canal na banda I, II e III atenua ou canal na banda IV e V freqüência rejeita FM + BIP, passa banda I, III e UHF rejeita canal de VHF < 1 dB < 1,7 75 W Atenuação no canal ou freqüência Largura de faixa de rejeição > 37 dB > 38 dB > 48 dB 6 MHz abaixo de 54 MHz e FM trap (BW = 500 KHz) 885-E1 500 KHz 48 dB 6 MHz 37 dB 885-EV ou 885-EU 885-FM 54 MHz 88 MHz 110 MHz 30 MHz 38 dB Fig. 14 - Curva de filtros corta canal Fig. 16 - Curva de filtros corta canal Fig. 15 - Curva de filtros corta canal ANTENA DE VHF FILTRO Fig. 12 - Filtro corta FM BIP - cód. 885-FM CABO COAXIAL 75W Diâmetro Comprimento Peso 94 mm 45 g 32 mm ** - Deve-se especificar a freqüência ou canal de utilização. FILTROS SÉRIE TUB-LINE

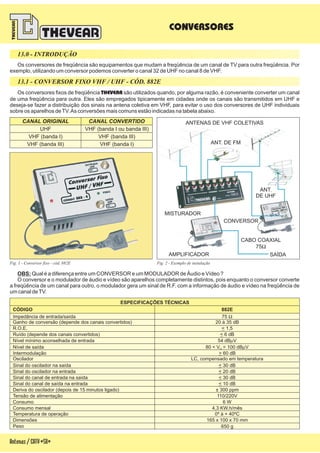

- 59. Antenas/CATV-58- CONVERSORES 13.0 - INTRODUÇÃO 13.1- CONVERSOR FIXO VHF / UHF - CÓD. 882E ESPECIFICAÇÕES TÉCNICAS CÓDIGO Ruído (depende dos canais convertidos) < 6 dB Nível mínimo aconselhada de entrada 54 dB Vm Nível de saída 80 < V < 100 dB VO m Intermodulação > 60 dB Oscilador LC, compensado em temperatura Sinal do oscilador na saída < 30 dB Sinal do oscilador na entrada < 20 dB Sinal do canal de entrada na saída < 30 dB Temperatura de operação 0º à + 40ºC Consumo Deriva do oscilador (depois de 15 minutos ligado) Consumo mensal 6 W ± 300 ppm 4,3 KW.h/mês Tensão de alimentação Sinal do canal de saída na entrada 110/220V < 10 dB Dimensões 165 x 100 x 70 mm Peso 650 g R.O.E. < 1,5 Impedância de entrada/saída 75 W Ganho de conversão (depende dos canais convertidos) 20 à 35 dB 882E Fig. 2 - Exemplo de instalação Os conversores fixos de freqüência são utilizados quando, por alguma razão, é conveniente converter um canal de uma freqüência para outra. Eles são empregados tipicamente em cidades onde os canais são transmitidos em UHF e deseja-se fazer a distribuição dos sinais na antena coletiva em VHF, para evitar o uso dos conversores de UHF individuais sobre os aparelhos deTV.As conversões mais comuns estão indicadas na tabela abaixo. THEVEAR Fig. 1 - Conversor fixo - cód. 882E UHF VHF (banda I ou banda III) VHF (banda I) VHF (banda III) VHF (banda III) VHF (banda I) CANAL ORIGINAL CANAL CONVERTIDO Os conversores de freqüência são equipamentos que mudam a freqüência de um canal de TV para outra freqüência. Por exemplo, utilizando um conversor podemos converter o canal 32 de UHF no canal 8 de VHF. OBS: Qual é a diferença entre um CONVERSOR e um MODULADOR de Áudio e Vídeo ? O conversor e o modulador de áudio e vídeo são aparelhos completamente distintos, pois enquanto o conversor converte a freqüência de um canal para outro, o modulador gera um sinal de R.F. com a informação de áudio e vídeo na freqüência de um canal deTV. AMPLIFICADOR SAÍDA MISTURADOR ANTENAS DE VHF COLETIVAS ANT. DE FM CONVERSOR ANT. DE UHF CABO COAXIAL 75W

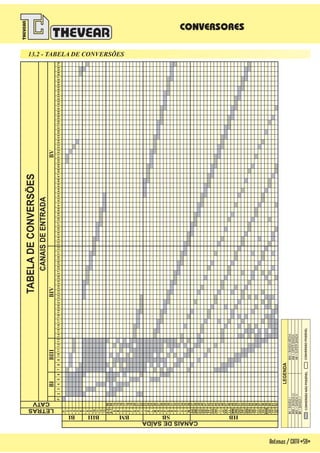

- 60. Antenas/CATV-59- CONVERSORES 13.2 - TABELADE CONVERSÕES SB=SUPERBANDA HB=HIPERBANDA BM=BANDAMÉDIA LEGENDA BI=BANDAI BIII=BANDAIII BIV=BANDAIV BV=BANDAV CONVERSÃONÃOPOSSÍVELCONVERSÃOPOSSÍVEL CANAISDESAÍDA FI23456141516171819202122232425262728293031323334353637383940414243444546474849505152535455565758596061626364656667686970 BI BIII BM SB HB BIIIBIVBV CANAISDEENTRADA TABELADECONVERSÕES 98 99 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 F 2 3 4 5 6 7 8 9 10 11 12 13 A-2 A-1 A B C D E F G H I J K L M N O P Q R S T U V W AA BB CC DD EE FF GG HH II JJ KK LL MM NN OO PP QQ RR SS TT UU VV WW XX YY ZZ I BI LETRAS CATV 78910111213

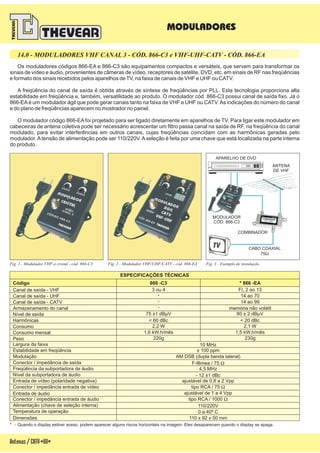

- 61. Antenas/CATV-60- MODULADORES Fig. 3 -Exemplo de instalação Os moduladores códigos 866-EA e 866-C3 são equipamentos compactos e versáteis, que servem para transformar os sinais de vídeo e áudio, provenientes de câmeras de vídeo, receptores de satélite, DVD, etc, em sinais de RF nas freqüências e formato dos sinais recebidos pelos aparelhos deTV, na faixa de canais de VHF e UHF ou CATV. A freqüência do canal de saída é obtida através de síntese de freqüências por PLL. Esta tecnologia proporciona alta estabilidade em freqüência e, também, versatilidade ao produto. O modulador cód. 866-C3 possui canal de saída fixo. Já o 866-EAé um modulador ágil que pode gerar canais tanto na faixa de VHF e UHF ou CATV.As indicações do número do canal e do plano de freqüências aparecem no mostrador no painel. O modulador código 866-EA foi projetado para ser ligado diretamente em aparelhos de TV. Para ligar este modulador em cabeceiras de antena coletiva pode ser necessário acrescentar um filtro passa canal na saída de RF, na freqüência do canal modulado, para evitar interferências em outros canais, cujas freqüências coincidam com as harmônicas geradas pelo modulador.Atensão de alimentação pode ser 110/220V.Aseleção é feita por uma chave que está localizada na parte interna do produto. 14.0 - MODULADORES VHF CANAL 3 - CÓD. 866-C3 e VHF-UHF-CATV - CÓD. 866-EA Fig. 1 - Modulador VHF a cristal - cód. 866-C3 Fig. 2 - Modulador VHF/UHF/CATV - cód. 866-EA ESPECIFICAÇÕES TÉCNICAS Código 866 -C3 * 866 -EA Canal de saída - VHF 3 ou 4 FI, 2 ao 13 Canal de saída - UHF - 14 ao 70 Canal de saída - CATV - 14 ao 99 Armazenamento do canal - memória não volátil Nível de saída 75 ±1 dBµV 80 ± 2 dBµV Largura da faixa 10 MHz Estabilidade em freqüência ± 100 ppm Modulação AM DSB (dupla banda lateral) Harmônicas < 60 dBc < 20 dBc Conector / impedância de saída F-fêmea / 75 W Freqüência da subportadora de áudio 4,5 MHz Nível da subportadora de áudio - 12 ±1 dBc Entrada de vídeo (polaridade negativa) ajustável de 0,8 a 2 Vpp Conector / impedância entrada de vídeo tipo RCA / 75 W Entrada de áudio ajustável de 1 a 4 Vpp Conector / impedância entrada de áudio tipo RCA / 1000 W Alimentação (chave de seleção interna) 110/220V Temperatura de operação 0 a 40º C Consumo Consumo mensal 2,2 W 1,6 kW.h/mês 2,1 W 1,5 kW.h/mês Dimensões 110 x 92 x 50 mm Peso 220g 230g ANTENA DE VHF APARELHO DE DVD MODULADOR CÓD. 866-C3 COMBINADOR CABO COAXIAL 75W * - Quando o display estiver aceso, podem aparecer alguns riscos horizontais na imagem. Eles desaparecem quando o display se apaga.

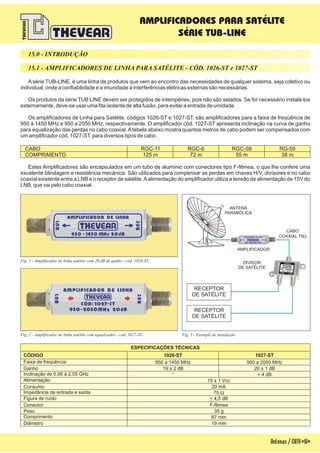

- 62. Fig. 3 -Exemplo de instalação Antenas/CATV-61- Asérie TUB-LINE, é uma linha de produtos que vem ao encontro das necessidades de qualquer sistema, seja coletivo ou individual, onde a confiabilidade e a imunidade a interferências elétricas externas são necessárias. Os produtos da série TUB LINE devem ser protegidos de intempéries, pois não são selados. Se for necessário instalá-los externamente, deve-se usar uma fita isolante de alta fusão, para evitar a entrada de umidade. Os amplificadores de Linha para Satélite, códigos 1026-ST e 1027-ST, são amplificadores para a faixa de freqüência de 950 à 1450 MHz e 950 a 2050 MHz, respectivamente. O amplificador cód. 1027-ST apresenta inclinação na curva de ganho para equalização das perdas no cabo coaxial.Atabela abaixo mostra quantos metros de cabo podem ser compensados com um amplificador cód. 1027-ST, para diversos tipos de cabo. Estes Amplificadores são encapsulados em um tubo de alumínio com conectores tipo F-fêmea, o que lhe confere uma excelente blindagem e resistência mecânica. São utilizados para compensar as perdas em chaves H/V, divisores e no cabo coaxial existente entre a LNB e o receptor de satélite.Aalimentação do amplificador utiliza a tensão de alimentação de 15V do LNB, que vai pelo cabo coaxial. 15.0 - INTRODUÇÃO 15.1 - AMPLIFICADORES DE LINHA PARA SATÉLITE - CÓD. 1026-ST e 1027-ST Fig. 1 - Amplificador de linha satélite com 20 dB de ganho - cód. 1026-ST Fig. 2 - Amplificador de linha satélite com equalizador - cód. 1027-ST CABO RGC-11 RGC-6 RGC-59 RG-59 COMPRIMENTO 125 m 72 m 55 m 38 m ESPECIFICAÇÕES TÉCNICAS CÓDIGO Alimentação Ganho Inclinação de 0,95 à 2,05 GHz Figura de ruído Conector Comprimento Diâmetro Peso Faixa de freqüência Impedância de entrada e saída Consumo 1026-ST 15 ± 1 Vcc 19 ± 2 dB 20 ± 1 dB - + 4 dB < 4,5 dB 87 mm 19 mm 75 W 20 mA 950 a 1450 MHz 950 a 2050 MHz 1027-ST 35 g F-fêmea AMPLIFICADORES PARA SATÉLITE SÉRIE TUB-LINE AMPLIFICADOR DIVISOR DE SATÉLITE ANTENA PARABÓLICA CABO COAXIAL 75W RECEPTOR DE SATÉLITE RECEPTOR DE SATÉLITE

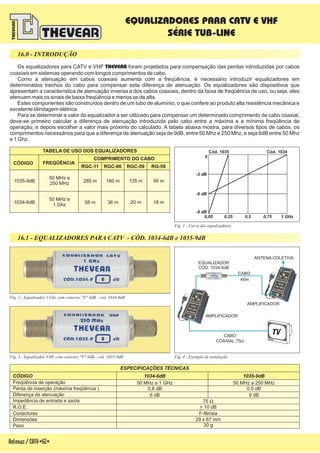

- 63. Antenas/CATV-62- Os equalizadores paraCATV e VHF foram projetados para compensação das perdas introduzidas por cabos coaxiais em sistemas operando com longos comprimentos de cabo. Como a atenuação em cabos coaxiais aumenta com a freqüência, é necessário introduzir equalizadores em determinados trechos do cabo para compensar esta diferença de atenuação. Os equalizadores são dispositivos que apresentam a característica de atenuação inversa a dos cabos coaxiais, dentro da faixa de freqüência de uso, ou seja, eles atenuam mais os sinais de baixa freqüência e menos os de alta. Estes componentes são construídos dentro de um tubo de alumínio, o que confere ao produto alta resistência mecânica e excelente blindagem elétrica. Para se determinar a valor do equalizador a ser utilizado para compensar um determinado comprimento de cabo coaxial, deve-se primeiro calcular a diferença de atenuação introduzida pelo cabo entre a máxima e a mínima freqüência de operação, e depois escolher a valor mais próximo do calculado. A tabela abaixa mostra, para diversos tipos de cabos, os comprimentos necessários para que a diferença de atenuação seja de 9dB, entre 50 Mhz e 250 Mhz, e seja 6dB entre 50 Mhz e 1 Ghz. THEVEAR 16.0 - INTRODUÇÃO FREQÜÊNCIACÓDIGO COMPRIMENTO DO CABO TABELA DE USO DOS EQUALIZADORES RGC-11 RGC-06 RGC-59 RG-59 50 MHz e 250 MHz 50 MHz e 1 Ghz 285 m 58 m 1035-9dB 1034-6dB 160 m 36 m 135 m 20 m 90 m 18 m EQUALIZADORES PARA CATV E VHF SÉRIE TUB-LINE Fig. 4 - Exemplo de instalação 16.1 - EQUALIZADORES PARA CATV - CÓD. 1034-6dB e 1035-9dB Fig. 2 - Equalizador 1 Ghz com conector "F" 6dB - cód. 1034-6dB Fig. 3 - Equalizador VHF com conector "F" 9dB - cód. 1035-9dB Fig. 1 - Curva dos equalizadores 0 Cód. 1035 Cód. 1034 -3 dB -6 dB -9 dB 0,05 0,25 0,5 0,75 1 GHz ESPECIFICAÇÕES TÉCNICAS CÓDIGO Perda de inserção (máxima freqüência ) Diferença de atenuação R.O.E. Conectores Dimensões Peso Freqüência de operação Impedância de entrada e saída 1034-6dB 1035-9dB 75 W > 10 dB 29 x 67 mm 50 MHz a 1 GHz 0,8 dB 0,5 dB 50 MHz a 250 MHz 6 dB 9 dB 30 g F-fêmea EQUALIZADOR CÓD. 1034-6dB ANTENA COLETIVA AMPLIFICADOR 40m CABO AMPLIFICADOR CABO COAXIAL 75W

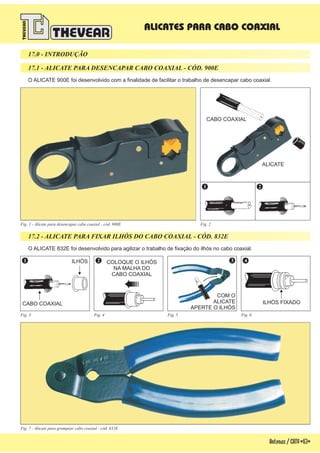

- 64. Antenas/CATV-63- O ALICATE 900Efoi desenvolvido com a finalidade de facilitar o trabalho de desencapar cabo coaxial. O ALICATE 832E foi desenvolvido para agilizar o trabalho de fixação do ilhós no cabo coaxial. 17.0 - INTRODUÇÃO 17.1 - ALICATE PARA DESENCAPAR CABO COAXIAL - CÓD. 900E 17.2 - ALICATE PARA FIXAR ILHÓS DO CABO COAXIAL - CÓD. 832E Fig. 1 - Alicate para desencapar cabo coaxial - cód. 900E Fig. 2 Fig. 7 - Alicate para grampear cabo coaxial - cód. 832E ALICATES PARA CABO COAXIAL CABO COAXIAL ALICATE CABO COAXIAL COLOQUE O ILHÓS NA MALHA DO CABO COAXIAL ILHÓS ILHÓS FIXADO COM O ALICATE APERTE O ILHÓS 1 1 2 2 3 4 Fig. 3 Fig. 4 Fig. 5 Fig. 6

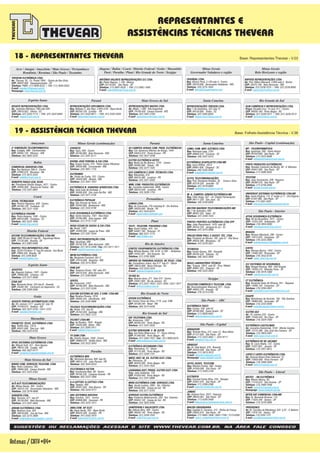

- 65. Espírito Santo ParanáRio Grande do SulSanta CatarinaMato Grosso do Sul Antenas/CATV-64- 18 - REPRESENTANTES THEVEAR 19 - ASSISTÊNCIA TÉCNICA THEVEAR Acre / Amapá / Amazônia / Mato Grosso / Pernambuco Rondônia / Roraima / São Paulo / Tocantins Minas Gerais Belo Horizonte e região Minas Gerais Governador Valadares e região Alagoas / Bahia / Ceará / Distrito Federal / Goiás / Maranhão Pará / Paraíba / Piauí / Rio Grande do Norte / Sergipe Base: Representantes Thevear - V.03 Distrito Federal SUGESTÕES OU RECLAMAÇÕES ACESSAR O SITE WWW.THEVEAR.COM.BR, NA ÁREA FALE CONOSCO MIRO ELETRÔNICA COM. SERVIÇOS LTDA. Rua: CEP: Telefone: Jacob Luchesi, 2082 - Sta. Catarina 95030-000 Caxias do Sul - RS (54) 3211-5753 IMEEL INST. M. EQ. ELETRO ELET. LTDA. Av: CEP: Telefone: Palmeiras, 35 90470-300 Porto Alegre - RS (51) 3334-1635 LAGRANHA DIST. PRODS. ELETRO ELET. LTDA. Trav: CEP: Telefone: João Saldanha, 120 91030-440 Porto Alegre - RS (51) 3341-0888 4º DIMENSÃO TELEINFORMATICA Rua: CEP: Telefone: Codajás, 888 - Cachoeirinha 69065-130 Manaus - AM (92) 3663-3333 Amazonas MARTELI TELE-INFORMÁTICA LTDA. End.: CEP: Telefone: E-mail: SCLN 410 bloco "C" loja 69 subsolo - Aza Norte 70865-530 Brasília - DF (61) 3340-9028 marteli@globo.com ELETRÔNICA ITASOM Rua: CEP: Telefone: E-mail: Padre Ibiapina, 1365 - Centro 60010-690 Fortaleza - CE (85) 3223-1856 itasom@ig.com.br ATUAL TECNOLOGIA Rua: CEP: Telefone: Pereira Filgueiras, 658 - Centro 60160-150 Fortaleza - CE (85) 3231-1030 Bahia Ceará ROBERTO PAULO LEAL SILVA Av: CEP: Telefone: Presidente Getúlio Vargas, 3471 - Centro 45995-000 Teixeira de Freitas - BA (73) 3291-8697 COMERCIAL RADIOFAX LTDA. Rua: CEP: Telefone: E-mail: Ruy Barbosa, 586-A - Centro 47805-010 Barreiras - BA (77) 3612-3333 radiofax@uol.com.br ASSISTEC Av: CEP: Telefone: Augusto Calmon, 1307 - Centro 29900-060 Linhares - ES (27) 3371-9500 GECOM TELECOMUNICAÇÕES LTDA-ME End.: CEP: Telefone: QND 58 lote 01 loja 05 - Taguatinga Norte 72120-580 Brasília - DF (61) 3963-6468 STAR SAT Rua: CEP: Telefone: Bernardo Horta, 324 loja B - Guandu 29300-782 Cachoeiro do Itapemirim - ES (28) 3200-5566 Espírito Santo ASSISTE PORTAS AUTOMÁTICAS LTDA. Av: CEP: Telefone: E-mail: 85, número 1271 quadra 62 lote 18 74160-015 Goiânia - GO (62) 3241-9755 / 3241-1233 assiste@hotmail.com Goiás PHONETEC TELEC. ELETRÔNICA LTDA. Rua: CEP: Telefone: Teófilo Dias, 276-A 65031-690 São Luiz - MA (98) 3232-8193 Maranhão OPUS SISTEMAS ELETRÔNICOS LTDA. Av: CEP: Telefone: E-mail: Miguel Sutil, 321 - Dom Aquino 78015-100 Cuiabá - MT (65) 3027-6777 compras@opustecnologia.com.br NIKKEI COM. SERVIÇOS TELECOM. LTDA. Rua: CEP: Telefone: Pedro Celestino, 382 79004-560 Campo Grande - MS (67) 3325-5363 Mato Grosso Mato Grosso do Sul ALÔ ALÔ TELECOMUNICAÇÕES Av: CEP: Telefone: Minas Gerais, 364 - Centro 35010-150 Governador Valadares - MG (33) 3278-0000 Minas Gerais AUDIOFIX LTDA. Rua: CEP: Telefone: Tamoios, 671 loja 02 30120-050 Belo Horizonte - MG (31) 3201-4692 Minas Gerais (continuação) ARDAN ELETRÔNICA LTDA. Rua: CEP: Telefone: E-mail: Barbosa Lima, 264 36010-050 Juiz de Fora - MG (32) 3215-2899 ardaneletronica@gratis1.com.br Paraná CHAVECO Rua: CEP: Telefone: Tupis, 509 - Centro 30190-060 Belo Horizonte - MG (31) 3201-6111 DIVINO JOSÉ PEREIRA CIA LTDA. Rua: CEP: Telefone: & Duque Caxias, 419 - Padre Lázaro Menezes 38550-000 Coromandel - MG (34) 3841-1725 ELETROMIG Av: CEP: Telefone: Simão da Cunha, 353 - Centro 35620-000 Abaeté - MG (37) 3541-1937 ELETRÔNICA N. SENHORA APARECIDA LTDA. Rua: CEP: Telefone: José Leite de Andrade, 2 36300-038 São João Del Rei - MG (32) 3371-3155 ELETRÔNICA POPULAR Rua: CEP: Telefone: São Vicente de Paulo, 22 36204-000 Barbacena - MG (32) 3332-9196 INGEL INSTRUMENTAÇÃO LTDA. Rua: CEP: Telefone: Fax: E-mail: Jacutinga, 589 30730-430 Belo Horizonte - MG (31) 3412-2498 / (31) 3411-1911 ingel@newview.com.br ELOS SEGURANÇA ELETRÔNICA LTDA. Rua: CEP: Telefone: Santa Catarina, 1401 - Boa Vista 35700-086 Sete Lagoas - MG (31) 3772-7120 MCM ELETRÔNICA LTDA. Av: CEP: Telefone: Benjamim Constant, 661-C 37010-000 Varginha - MG (35) 3212-3654 PAM SAT Rua: CEP: Telefone: Tompson Flores, 160 sala 201 30410-030 Belo Horizonte - MG (31) 3292-8604 HUGO CESAR DE SOUSA CIA LTDA. Av: CEP: Telefone: & Brasil, 1307 35590-000 Lagoa da Prata - MG (37) 3261-3544 TELEBET LTDA-ME Rua: CEP: Telefone: E-mail: do Rosário, 1042 - Angola 32630-000 Betim - MG (31) 3595-7011 telebet@terra.com.br TV SOM LTDA. Av: CEP: Telefone: Getúlio Vargas, 1040 - Centro 39800-015 Teófilo Otoni - MG (33) 3522-3043 SERTEL Av: CEP: Telefone: Amazonas, 2452 30180-003 Belo Horizonte - MG (31) 3337-5249 SISCOM SISTEMA DE SEG. E COM. LTDA-ME Rua: CEP: Telefone: Rivalino Pereira, 1016 38400-344 Uberlândia - MG (34) 3236-4886 TELEAÇO TELECOMUNICAÇÕES LTDA. Av: CEP: Telefone: Brasil, 475 loja 02 35162-036 Ipatinga - MG (31) 3822-1212 ELETRÔNICA MIX Av: CEP: Telefone: Almirante Barroso, 600 loja 04 58013-120 João Pessoa - PB (83) 3043-0233 Paraíba TELETRONICA VICTOR Rua: CEP: Telefone: Cavalcante Belo, 88 - Centro 58100-230 Campina Grande - PB (83) 3322-1000 A A CATTUCI CATTUCI LTDA. Rua: CEP: Telefone: & Tapajós, 469 85501-030 Pato Branco - PR (46) 3225-4777 ABS SISTEMAS DIGITAIS Rua: CEP: Telefone: Erechim, 1021 - Centro 85808-060 Cascavel - PR (45) 3222-1917 ELETRO VIDEOSOM C. M. ELETR. Rua: CEP: Telefone: Cel.: E-mail: Gal Pedro Bittencourt, 17 - Passo d'Areia 91340-050 Porto Alegre - RS (51) 3362-7437 / (51) 9969-0470 eletrovideosom@bol.com.br ELETRÔNICA BECKMANN LTDA. Rua: CEP: Telefone: Patrimônio, 57 - Glória 91710-300 Porto Alegre - RS (51) 3339-1741 EKF TELEFONIA LTDA. Av: CEP: Telefone: Amazonas, 1087 90240-542 Porto Alegre - RS (51) 3337-2020 Rio Grande do Sul EDSON ELETRÔNICA Av: CEP: Telefone: Esdras César da Silva, 2119 conj. CNB 59108-240 Natal - RN (84) 3214-4238 Rio Grande do Norte AMA COM. AP. ELET. Av: CEP: Telefone: E-mail: Água Verde, 355 - Água Verde 80620-200 Curitiba - PR (41) 3332-7675 luana.lenzi@terra.com.br AS CAMPOS GERAIS COM. PROD. ELETRÔNICOS Rua: CEP: Telefone: Cel. Generoso Martins de Araújo, 1444 84053-010 Ponta Grossa - PR (42) 3027-4248 ELETRO ELETRÔNICA ASTEC Rua: CEP: Telefone: Barão do Rio Branco, 1770 - Centro 85900-000 Toledo - PR (45) 3277-1425 LUMAQ LTDA. Rua: CEP: Telefone: E-mail: da Concórdia, 278 sobreloja B - Sto Antônio 50020-050 Recife - PE (81) 3424-6374 ingrid.mike@hotmail.com TELPI - TELECOM. PIAUIENSE LTDA. Rua: CEP: Telefone: E-mail: David Caldas, 424 - Sul 64001-190 Teresina - PI (86) 3221-7172 telpi@telpi.com GSS COMÉRCIO E SERV. TÉCNICOS LTDA. Rua: CEP: Telefone: Maranhão, 616 86010-380 Londrina - PR (43) 3321-5550 MML COM. PRODUTOS ELETRÔNICOS Av: CEP: Telefone: Juscelino kubitschek, 3868 - Centro 86010-540 Londrina - PR (43) 3026-1755 Pernambuco Píaui CONTEC EQUIPAMENTOS ELETRÔNICOS LTDA. Rua: CEP: Telefone: Alfredo Backer, 536 bl 04 sl 108 - Alcântara 24452-001 São Gonçalo - RJ (21) 2702-3609 Rio de Janeiro IMPROE DE FRIBURGO ASSESS. DE TELEC. LTDA. Av: CEP: Telefone: E-mail: Conselheiro Julius, Arp 517 loja 01 - Olaria 28623-000 Nova Friburgo - RJ (22) 2523-2224 improe@improe.com.br TH-RIO RJ Rua: CEP: Telefone: E-mail: Buenos aires, 271 Sala 315 - Centro 20061-003 Rio de Janeiro - RJ (21) 2221-1633 / 2221-1658 / 2221-1677 thriorj@yahoo.com.br SERVISAT ELETRO ELETRÔNICA Rua: CEP: Telefone: Frederico Baldisserotto, 200 - Sta. Catarina 95032-130 Caxias do Sul - RS (54) 3025-6466 ZAMPIERON E DALACORTE LTDA. Av: CEP: Telefone: E-mail: Alberto Bins, 468 - Centro 90030-140 Porto Alegre - RS (51) 3226-7322 sroth@ez-poa.com.br ELETRÔNICA SCAPELATTO LTDA-ME Rua: CEP: Telefone: E-mail: Lauro Milher, 182-E 89801-600 Chapecó - SC (49) 3329-3500 scapelatto@zipmail.com.br CIMEL COM. MAT. ELÉTRICO LTDA. Rua: CEP: Telefone: Henrique Lage, 2181 88804-010 Criciúma - SC (48) 3437-5573 Santa Catarina ELITEL TELECOMUNICAÇÕES Rua: CEP: Telefone: E-mail: Prof. Humberto Rohden, 38 - Costa e Silva 82219-330 Joinville - SC (47) 3418-0084 eliteltelecom@terra.com.br M. A. CAMPOS JUNIOR ELETRÔNICA-ME Rua: CEP: Telefone: Célio Veiga, 567 - Jd. Cidade Florianópolis 88111-320 São José - SC (48) 3258-6606 MILTON NAZÁRIO TELECOMUNICAÇÕES-ME Av: CEP: Telefone: 7 de Setembro, 650 88301-202 Itajaí - SC (47) 3348-1503 PORTEC PORTÕES ELETRÔNICOS LTDA EPP Rua: CEP: Telefone: João Planincheck, 1479 sala 06 89252-220 Jaraguá do sul - SC (47) 3275-3098 PROJECTRON PROJ. E ASSIST. TÉC. LTDA. Rua: CEP: Telefone: Prudente de Morais, 185 sala 01 - Vila Nova 89035-360 Blumenau - SC (47) 3378-2821 TECNOSUL Rua: CEP: Telefone: Carlos Gomes, 399 - Humaitá 88704-520 Tubarão - SC (48) 3622-3000 WASS LABORATÓRIO TÉCNICO Ser.: CEP: Telefone: Turquia, 100-E sala 02 - Pres. Médici 89801-303 Chapecó - SC (49) 3322-2835 TELESTAR COMÉRCIO E TELECOM. LTDA. Av: CEP: Telefone: Desembargador Maynard, 621 - Suiça 49052-210 Aracajú - SE (79) 3214-5709 Sergipe São Paulo - ABC ABRADOOR Rua: CEP: Telefone: E-mail: Tenente Pena, 373 casa 13 - Bom Retiro 01127-020 São Paulo - SP (11) 3223-3062 / 3337-8171 abradoor@ig.com.br ELETRÔNICA TUCCI Rua: CEP: Telefone: E-mail: Carijos, 540 sala 02 09180-000 Santo André - SP (11) 6828-9497 eletronicatucci@ig.com.br São Paulo - Capital São Paulo - Capital (continuação) ELETROFIX Rua: CEP: Telefone: E-mail: Coronel Carlos Oliva, 234 - Tatuapé 03067-010 São Paulo - SP (11) 2296-2388 eletrofix@eletrofix.com.br JOMAC Av: CEP: Telefone: E-mail: Virgínia Ferni, 2037 - Itaquera 08253-001 São Paulo - SP (11) 6205-9469 faleconosco@jomacservicos.com.br ASTEL ASSES. TELECOM. Rua: CEP: Telefone: Martins Fontes, 368 - Centro 01050-000 São Paulo - SP (11) 3255-2744 ABRASAT Av: CEP: Telefone: E-mail: Homepage: Dr. Vital Brasil, 576 - Butantã 05503-000 São Paulo - SP (11) 3813-3572 abrasat@abrasat.com.br www.abrasat.com.br CT ELETRÔNICA Rua: CEP: Telefone: E-mail: Armando Sales de Oliveira, 551 - Taquaral 13090-150 Campinas - SP (19) 3294-2047 centraltecnica@centraltecnica.com EQUIPE Rua: CEP: Telefone: E-mail: Bartolomeu de Gusmão, 166 - Vila Santana 18080-050 Sorocaba - SP (15) 3233-5049 amanda.equipe@terra.com.br ELETRÔNICA CASTELINHO Av: CEP: Telefone: E-mail: Juscelino Kubistchek, 5163 - Monte Castelo 12215-380 São José dos Campos - SP (12) 3923-2501 fabio.isaac@uol.com.br ELETRO DEZ Av: CEP: Telefone: 10, número 333 - Centro 13500-450 Rio Claro - SP (19) 3524-7500 ELETRÔNICA RF DE JACAREÍ Rua: CEP: Telefone: Dr. Lúcio Malta, 122 - Centro 12327-001 Jacareí - SP (12) 3951-8812 LOPES E LOPES ELETRÔNICOS LTDA. Av: CEP: Telefone: E-mail: General Alvaro Góes Valeriani, 75 13660-000 Porto Ferreira - SP (19) 3589-2056 eletric@netsait.com.br INSTEC - RB ELETRÔNICA Rua: CEP: Telefone: E-mail: Homepage: Martin Afonso, 82 11310-010 São Vicente - SP (13) 3468-7048 instecrb@zipmail.com.br www.instecrb.cjb.net São Paulo - Litoral CIATEL Rua: CEP: Telefone: E-mail: Moraes Barros, 1492 - Centro 13400-350 Piracicaba - SP (19) 3432-6735 ciatel_tele@ig.com.br 2LZ SISTEMAS DE SEGURANÇA Rua: CEP: Telefone: E-mail: Rangel Pestana, 990 - Vila Virgínia 14030-210 Ribeirão Preto - SP (16) 3919-1000 nalulorenco@2lz.com.br MACRO ENGENHARIA Rua: CEP: Telefone: E-mail: Capitão A. Carneiro, 313 - Penha de França 03603-010 São Paulo - SP (11) 6862-1848 / 6647-7166 / 7213-0260 macro_engenharia@terra.com.br MT - TELEINFORMÁTICA Rua: CEP: Telefone: E-mail: Iguatinga, 368 - Santo Amaro 04744-040 São Paulo - SP (11) 5522-6688 mtteleinformatica@uol.com.br PORTE PRODUTOS ELETRÔNICOS Rua: CEP: Telefone: Senador Casemiro da Rocha, 90 - V. Mariana 04047-000 São Paulo - SP (11) 5589-3652 UNIVERSAT SISTEMAS ELETRÔNICOS LTDA-ME Rua: CEP: Telefone: E-mail: Santa Efigênia, 714 5º andar cj 17 - Sta Efigenia 01207-000 São Paulo - SP (11) 3361-4202 universat@antenasuniversat.com.br TECSTAR Rua: CEP: Telefone: E-mail: João Soromenho, 208 - Itaquera 08280-570 São Paulo - SP (11) 6748-2000 tecstar@osite.com.br ATIVA SEGURANÇA ELETRÔNICA Rua: CEP: Telefone: E-mail: XV de Novembro, 1671 - Centro 13333-330 Indaiatuba - SP (19) 3834-5055 ativaseguranca@ig.com.br BRASEG Rua: CEP: Telefone: E-mail: Alvares Machado, 286 - Centro 13013-070 Campinas - SP (19) 3233-3999 andreamoraes@dataplace.com.br São Paulo - Interior INTER SAT COMERCIAL LTDA-ME Rua: CEP: Telefone: Dr. Bernardo Browne, 113 11025-240 Santos - SP (13) 3278-2800 PROVIDENCE Av: CEP: Telefone: E-mail: Dr. Carvalho de Mendonça, 635 cj 01 - V. Belmiro 11070-103 Santos - SP (13) 2202-1721 providencesistemas@bol.com.br THEVEAR ELETRÔNICA LTDA. Av: CEP: Telefone: E-mail: Homepage: Thevear, 92 - Cx. Postal 1004 - Quinta da Boa Vista 08597-660 Itaquaquecetuba - SP PABX: (11) 4646-8222 / FAX: (11) 4645-0435 vendas@thevear.com.br www.thevear.com.br ANTÔNIO VALENTE REPRESENTAÇÕES S/C LTDA. Av: CEP: Telefone: E-mail: Padre Raposo, 1.158 - Mooca 03118-001 São Paulo - SP (11) 6601-6535 / FAX: (11) 6601-1646 valentethevear@uol.com.br RAPOSO REPRESENTAÇÕES LTDA. Av: CEP: Telefone: E-mail: Prof. Mário Werneck, 2.850 sala 5 - Buritis 30575-180 Belo Horizonte - MG (31) 3378-7315 / FAX: (31) 3378-0050 raposorep@yahoo.com.br FASORIAL LTDA. Rua: CEP: Telefone: E-mail: Afonso Pena, 2.130 sala 4 - Centro 35010-000 Governador Valadares - MG (33) 3275-1820 fasorial@superimaistv.com REGATO REPRESENTAÇÕES LTDA. CEP: E-mail: Av: Telefone: Jerônimo Monteiro, 490 sala 308 (27) 3222-7113 / FAX: (27) 3222-8402 29010-002 Vitória - ES regato@uol.com.br REPRESENTAÇÕES MATOS LTDA. Av: CEP: Telefone: E-mail: Madri, 1.208 - Vila Espanhola 79100-430 Campo Grande - MS (67) 3361-2105 repremato@brturbo.com.br REPRESENTAÇÕES DIPLOMATA LTDA. Rua: CEP: Telefone: E-mail: Baltazar C. dos Reis, 2.843 sl 02 - Água Verde 80250-130 Curitiba - PR (41) 3332-8611 / FAX: (41) 3332-5329 diplomata@qwnet.com.br REPRESENTAÇÕES THIESEN LTDA. Rua: CEP: Telefone: E-mail: 7 de Setembro, 357 sala 13 89120-000 Timbó - SC (47) 3382-0029 thiesen.bnu@terra.com.br OLM COMÉRCIO E REPRESENTAÇÕES LTDA. Praça: CEP: Telefone: E-mail: Osvaldo Cruz, 15 conj. 611 - Centro 90030-160 Porto Alegre - RS (51) 3226-2577 / FAX: (51) 3226-2513 ferricom@terra.com.br Base: Folheto Assistência Técnica - V.38 REPRESENTANTES E ASSISTÊNCIAS TÉCNICAS THEVEAR
