O documento descreve os principais conceitos do Modelo Entidade-Relacionamento (MER), incluindo entidades, atributos, relacionamentos, cardinalidade e diagrama de entidade-relacionamento. O MER representa graficamente os dados de uma empresa por meio de entidades, atributos e relacionamentos.

1. Modelo Entidade-Relacionamento

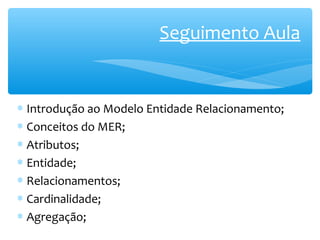

2. Seguimento Aula
* Introdução ao Modelo Entidade Relacionamento;
* Conceitos do MER;
* Atributos;
* Entidade;
* Relacionamentos;
* Cardinalidade;
* Agregação;

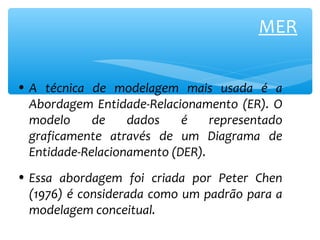

3. MER
• A técnica de modelagem mais usada é a
Abordagem Entidade-Relacionamento (ER). O
modelo de dados é representado
graficamente através de um Diagrama de
Entidade-Relacionamento (DER).
• Essa abordagem foi criada por Peter Chen
(1976) é considerada como um padrão para a
modelagem conceitual.

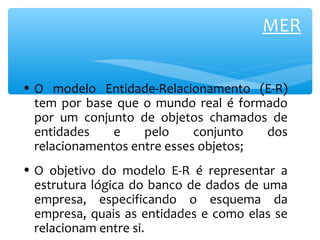

4. MER
• O modelo Entidade-Relacionamento (E-R)
tem por base que o mundo real é formado
por um conjunto de objetos chamados de
entidades e pelo conjunto dos
relacionamentos entre esses objetos;
• O objetivo do modelo E-R é representar a
estrutura lógica do banco de dados de uma
empresa, especificando o esquema da
empresa, quais as entidades e como elas se
relacionam entre si.

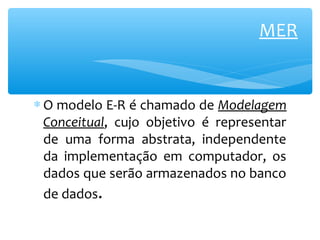

5. MER
* O modelo E-R é chamado de Modelagem
Conceitual, cujo objetivo é representar
de uma forma abstrata, independente
da implementação em computador, os
dados que serão armazenados no banco
de dados.

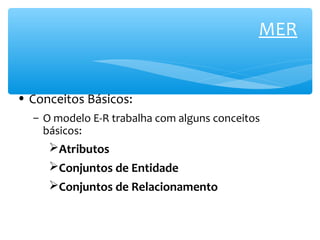

6. MER
• Conceitos Básicos:
– O modelo E-R trabalha com alguns conceitos
básicos:
Atributos
Conjuntos de Entidade
Conjuntos de Relacionamento

7. MER
Atributos:
Simples e Compostos
Monovalorados e Multivalorados
Identificador
Derivados

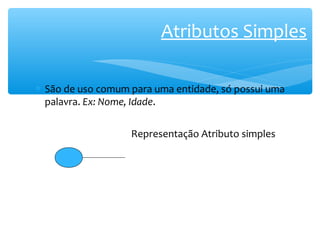

8. Atributos Simples
* São de uso comum para uma entidade, só possui uma
palavra. Ex: Nome, Idade.
Representação Atributo simples

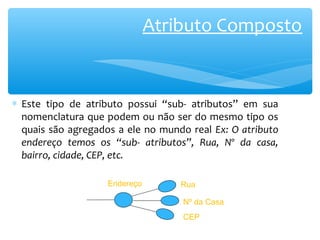

9. Atributo Composto
* Este tipo de atributo possui “sub- atributos” em sua
nomenclatura que podem ou não ser do mesmo tipo os
quais são agregados a ele no mundo real Ex: O atributo
endereço temos os “sub- atributos”, Rua, Nº da casa,
bairro, cidade, CEP, etc.
Endereço
Rua
Nº da Casa
CEP

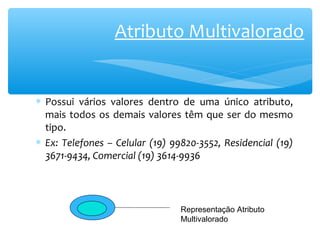

10. Atributo Multivalorado
* Possui vários valores dentro de uma único atributo,
mais todos os demais valores têm que ser do mesmo
tipo.
* Ex: Telefones – Celular (19) 99820-3552, Residencial (19)
3671-9434, Comercial (19) 3614-9936
Representação Atributo
Multivalorado

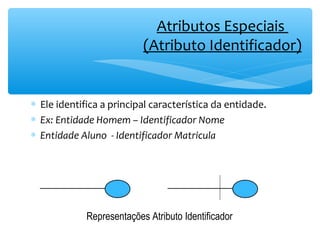

11. Atributos Especiais
(Atributo Identificador)
* Ele identifica a principal característica da entidade.
* Ex: Entidade Homem – Identificador Nome
* Entidade Aluno - Identificador Matricula
Representações Atributo Identificador

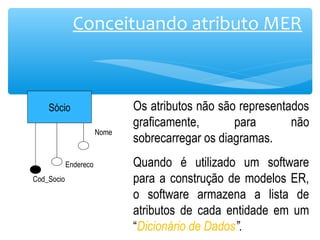

12. Conceituando atributo MER
Nome
Sócio
Endereco
Cod_Socio
Os atributos não são representados
graficamente, para não
sobrecarregar os diagramas.
Quando é utilizado um software
para a construção de modelos ER,
o software armazena a lista de
atributos de cada entidade em um
“Dicionário de Dados”.

13. Modelagem E-R
(1,1)
Empregado Dependente
Cod_Emp
Nome
(0,n)
Num_Seq
Nome

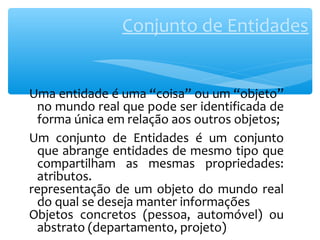

14. Conjunto de Entidades
Uma entidade é uma “coisa” ou um “objeto”
no mundo real que pode ser identificada de
forma única em relação aos outros objetos;
Um conjunto de Entidades é um conjunto
que abrange entidades de mesmo tipo que
compartilham as mesmas propriedades:
atributos.
representação de um objeto do mundo real
do qual se deseja manter informações
Objetos concretos (pessoa, automóvel) ou
abstrato (departamento, projeto)

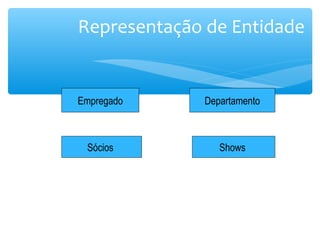

15. Representação de Entidade
Empregado Departamento
Sócios Shows

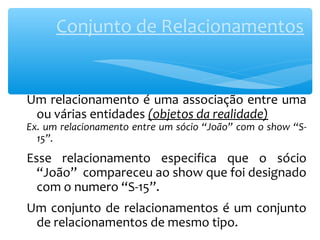

16. Conjunto de Relacionamentos
Um relacionamento é uma associação entre uma
ou várias entidades (objetos da realidade)
Ex. um relacionamento entre um sócio “João” com o show “S-
15”.
Esse relacionamento especifica que o sócio
“João” compareceu ao show que foi designado
com o numero “S-15”.
Um conjunto de relacionamentos é um conjunto
de relacionamentos de mesmo tipo.

17. Representação de Relacionamentos
Sócios Participa Shows
Empregado Trabalha Departamento

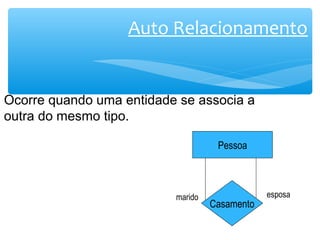

18. Auto Relacionamento
Ocorre quando uma entidade se associa a
outra do mesmo tipo.
Pessoa
marido esposa
Casamento

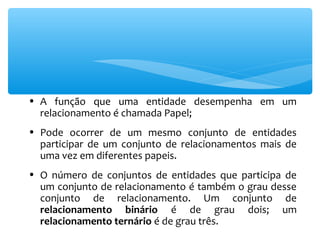

19. • A função que uma entidade desempenha em um
relacionamento é chamada Papel;
• Pode ocorrer de um mesmo conjunto de entidades
participar de um conjunto de relacionamentos mais de
uma vez em diferentes papeis.
• O número de conjuntos de entidades que participa de
um conjunto de relacionamento é também o grau desse
conjunto de relacionamento. Um conjunto de
relacionamento binário é de grau dois; um
relacionamento ternário é de grau três.

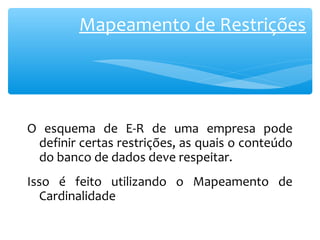

20. Mapeamento de Restrições
O esquema de E-R de uma empresa pode
definir certas restrições, as quais o conteúdo
do banco de dados deve respeitar.
Isso é feito utilizando o Mapeamento de
Cardinalidade

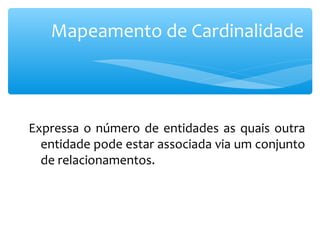

21. Mapeamento de Cardinalidade
Expressa o número de entidades as quais outra
entidade pode estar associada via um conjunto
de relacionamentos.

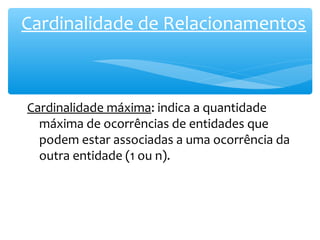

22. Cardinalidade de Relacionamentos
Cardinalidade máxima: indica a quantidade
máxima de ocorrências de entidades que
podem estar associadas a uma ocorrência da
outra entidade (1 ou n).

23. Cardinalidade de Relacionamentos
Ex.: A entidade Empregado tem cardinalidade máxima 1 no
relacionamento Trabalha: uma ocorrência de Empregado pode estar
associada a no máximo uma ocorrência de Departamento, ou em
outros termos um empregado pode estar trabalhando somente em
um departamento.
A entidade Departamento tem cardinalidade máxima de 120 no
relacionamento Trabalha: uma ocorrência de Departamento pode
esta associada a no máximo 120 de Empregado, isto é, um
departamento pode ter no máximo 120 empregados trabalhando
nele.

24. Cardinalidade de Relacionamentos
• Duas cardinalidades máximas são relevantes:
– A cardinalidade máxima 1
– A cardinalidade máxima “muitos” representada
pela letra n
Empregado n Trabalha 1 Departamento
Ocorrência
referente a
departamento
Ocorrência
referente a
empregado

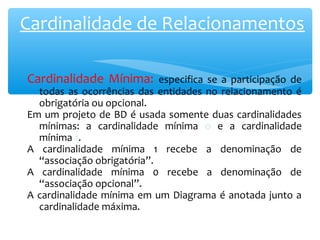

25. Cardinalidade de Relacionamentos
Cardinalidade Mínima: especifica se a participação de
todas as ocorrências das entidades no relacionamento é
obrigatória ou opcional.
Em um projeto de BD é usada somente duas cardinalidades
mínimas: a cardinalidade mínima 0 e a cardinalidade
mínima 1.
A cardinalidade mínima 1 recebe a denominação de
“associação obrigatória”.
A cardinalidade mínima 0 recebe a denominação de
“associação opcional”.
A cardinalidade mínima em um Diagrama é anotada junto a
cardinalidade máxima.

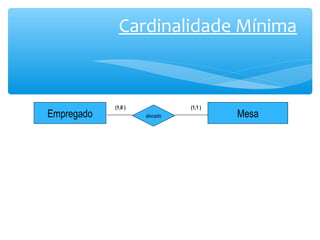

26. Cardinalidade Mínima
(1,0 ) (1,1 )
Empregado alocado Mesa

27. Mapeamento de Cardinalidade
• Para um conjunto de relacionamentos R binário entre
os conjuntos de entidades A e B, o mapeamento das
cardinalidades deve seguir uma das instruções abaixo:

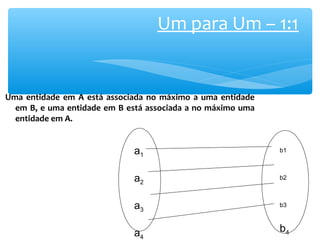

28. Um para Um – 1:1
Uma entidade em A está associada no máximo a uma entidade
em B, e uma entidade em B está associada a no máximo uma
entidade em A.
a1
a2
a3
a4
b1
b2
b3
b4

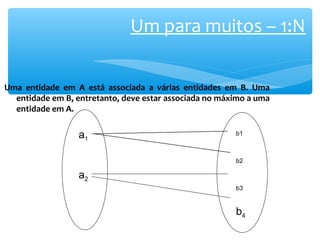

29. Um para muitos – 1:N
Uma entidade em A está associada a várias entidades em B. Uma
entidade em B, entretanto, deve estar associada no máximo a uma
entidade em A.
a1
a2
b1
b2
b3
b4

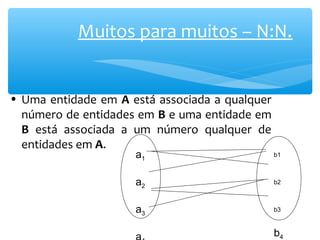

30. Muitos para muitos – N:N.
• Uma entidade em A está associada a qualquer
número de entidades em B e uma entidade em
B está associada a um número qualquer de
entidades em A.
a1
a2
a3
a4
b1
b2
b3
b4

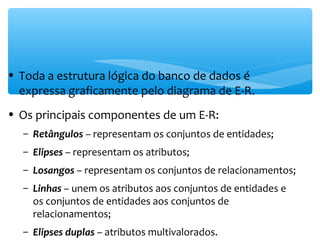

31. • Toda a estrutura lógica do banco de dados é
expressa graficamente pelo diagrama de E-R.
• Os principais componentes de um E-R:
– Retângulos – representam os conjuntos de entidades;
– Elipses – representam os atributos;
– Losangos – representam os conjuntos de relacionamentos;
– Linhas – unem os atributos aos conjuntos de entidades e
os conjuntos de entidades aos conjuntos de
relacionamentos;
– Elipses duplas – atributos multivalorados.

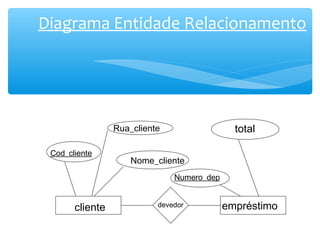

32. Diagrama Entidade Relacionamento
Rua_cliente
Nome_cliente
Cod_cliente
total
Numero_dep
cliente devedor empréstimo

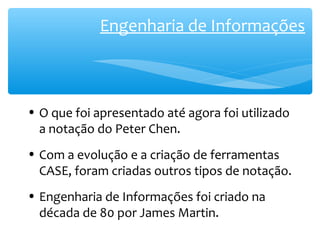

33. Engenharia de Informações
• O que foi apresentado até agora foi utilizado
a notação do Peter Chen.
• Com a evolução e a criação de ferramentas
CASE, foram criadas outros tipos de notação.
• Engenharia de Informações foi criado na
década de 80 por James Martin.

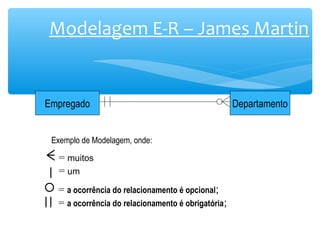

34. Modelagem E-R – James Martin
Empregado Departamento
Exemplo de Modelagem, onde:
= muitos
= um
= a ocorrência do relacionamento é opcional;
= a ocorrência do relacionamento é obrigatória;

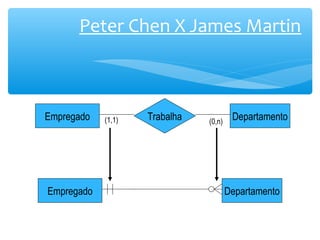

35. Peter Chen X James Martin
Empregado (1,1) Trabalha (0,n) Departamento
Empregado Departamento

36. Modelagem E-R
Empregado
Dependente
Representação de uma entidade Fraca
Empregado
Dependente

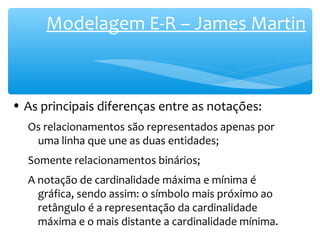

37. Modelagem E-R – James Martin
• As principais diferenças entre as notações:
Os relacionamentos são representados apenas por
uma linha que une as duas entidades;
Somente relacionamentos binários;
A notação de cardinalidade máxima e mínima é
gráfica, sendo assim: o símbolo mais próximo ao
retângulo é a representação da cardinalidade
máxima e o mais distante a cardinalidade mínima.

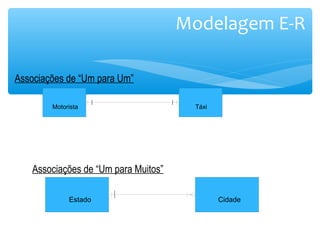

38. Modelagem E-R
Associações de “Um para Um”
Motorista Táxi
Associações de “Um para Muitos”
Estado Cidade

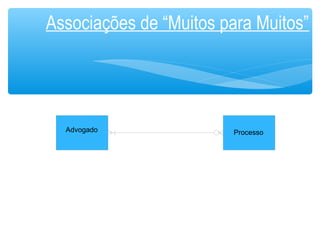

39. Associações de “Muitos para Muitos”
Advogado Processo

40. Entidade Associativa
Advogado
Processo/
Advogado
Processo
Em um banco de dados não é possível implementar um
relacionamento
M:N, sendo assim foi criado na modelagem a Entidade
Associativa.
Entidade Associativa é a associação entre uma entidade e um
relacionamento, ou a associação entre dois relacionamentos.
