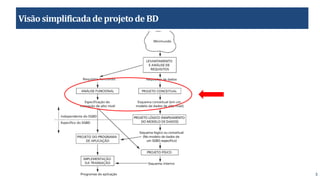

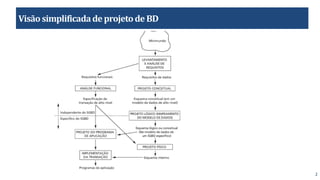

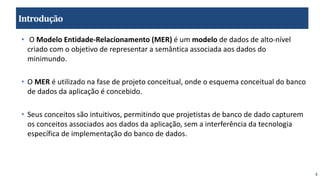

- 4. 4 Introdução • O ModeloEntidade-Relacionamento (MER) é um modelo de dados de alto-nível criado com o objetivo de representar a semântica associada aos dados do minimundo. • O MER é utilizado na fase de projeto conceitual, onde o esquema conceitual do banco de dados da aplicação é concebido. • Seus conceitos são intuitivos, permitindo que projetistas de banco de dado capturem os conceitos associados aos dados da aplicação, sem a interferência da tecnologia específica de implementação do banco de dados.

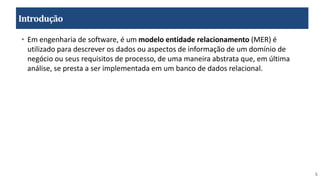

- 5. 5 Introdução • Em engenhariade software, é um modelo entidade relacionamento (MER) é utilizado para descrever os dados ou aspectos de informação de um domínio de negócio ou seus requisitos de processo, de uma maneira abstrata que, em última análise, se presta a ser implementada em um banco de dados relacional.
- 6. 6 Modelo Entidade-Relacionamento (MER) •Define uma representação gráfica do projeto de BD • define um problema do mini-mundo como um conjunto de entidades (E1, E2,..., En) e de relacionamentos (R1, R2,..., Rk) entre estes. • E os respectivos atributos da entidade ou do relacionamentos. • Representação padrão para modelagem conceitual possui OS seguintes componentes: • Entidades • Atributos • Relacionamentos • Restrições

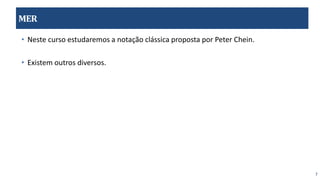

- 7. 7 MER • Neste cursoestudaremos a notação clássica proposta por Peter Chein. • Existem outros diversos.

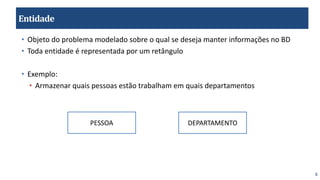

- 8. 8 Entidade • Objeto doproblema modelado sobre o qual se deseja manter informações no BD • Toda entidade é representada por um retângulo • Exemplo: • Armazenar quais pessoas estão trabalham em quais departamentos PESSOA DEPARTAMENTO

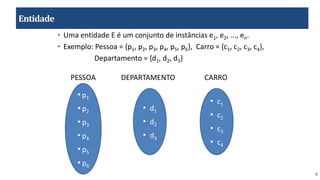

- 9. 9 Entidade • Uma entidadeE é um conjunto de instâncias e1, e2, ..., en. • Exemplo: Pessoa = {p1, p2, p3, p4, p5, p6}, Carro = {c1, c2, c3, c4}, Departamento = {d1, d2, d3} • p1 • p2 • p3 • p4 • p5 • p6 PESSOA • d1 • d2 • d3 DEPARTAMENTO • c1 • c2 • c3 • c4 CARRO

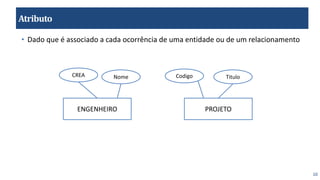

- 10. 10 Atributo • Dado queé associado a cada ocorrência de uma entidade ou de um relacionamento ENGENHEIRO PROJETO CREA Nome Codigo Titulo

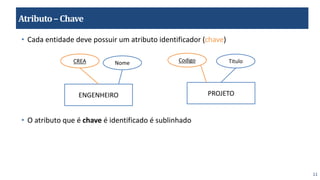

- 11. 11 Atributo–Chave • Cada entidadedeve possuir um atributo identificador (chave) • O atributo que é chave é identificado é sublinhado ENGENHEIRO PROJETO CREA Nome Codigo Titulo

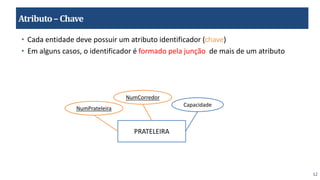

- 12. 12 Atributo–Chave • Cada entidadedeve possuir um atributo identificador (chave) • Em alguns casos, o identificador é formado pela junção de mais de um atributo PRATELEIRA NumCorredor Capacidade NumPrateleira
- 13. 13 AtributoSimplese Composto • Atributossimples x compostos • Atributos simples são atômicos • Atributos compostos por outros atributos. • Exemplo: FUNCIONARIO Endereco SIMPLES

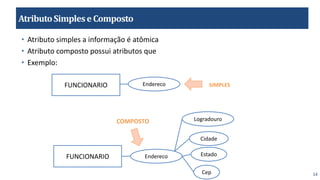

- 14. 14 AtributoSimplese Composto • Atributosimples a informação é atômica • Atributo composto possui atributos que • Exemplo: FUNCIONARIO Endereco FUNCIONARIO Estado Cidade Logradouro Cep SIMPLES COMPOSTO Endereco
- 15. 15 AtributoMultivalorado • Atributos devalor único x multivalorados • em geral atributos tem apenas um valor associado • Exemplo → idade • em alguns casos os atributos podem ter mais de um valor (multivalorados) • Exemplo → uma pessoa tem vários e-mail, as cores de uma roupa (a roupa é branca e preta). • Exemplo: roupa cores PESSOA e-mail

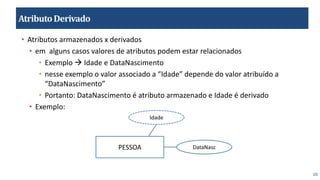

- 16. 16 AtributoDerivado • Atributos armazenadosx derivados • em alguns casos valores de atributos podem estar relacionados • Exemplo → Idade e DataNascimento • nesse exemplo o valor associado a “Idade” depende do valor atribuído a “DataNascimento” • Portanto: DataNascimento é atributo armazenado e Idade é derivado • Exemplo: PESSOA Idade DataNasc

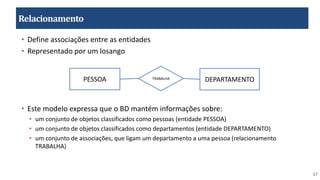

- 17. 17 Relacionamento • Define associaçõesentre as entidades • Representado por um losango • Este modelo expressa que o BD mantém informações sobre: • um conjunto de objetos classificados como pessoas (entidade PESSOA) • um conjunto de objetos classificados como departamentos (entidade DEPARTAMENTO) • um conjunto de associações, que ligam um departamento a uma pessoa (relacionamento TRABALHA) PESSOA DEPARTAMENTO TRABALHA

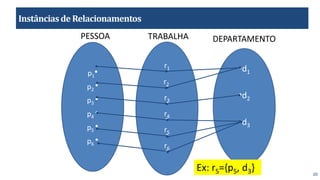

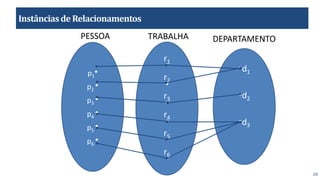

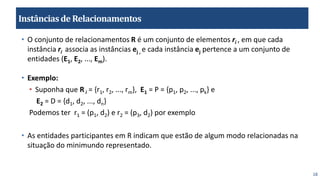

- 18. 18 Instânciasde Relacionamentos • Oconjunto de relacionamentos R é um conjunto de elementos ri , em que cada instância ri associa as instâncias ej , e cada instância ej pertence a um conjunto de entidades (E1, E2, ..., Em). • Exemplo: • Suponha que Ri = {r1, r2, ..., rm}, E1 = P = {p1, p2, ..., pk} e E2 = D = {d1, d2, ..., dn} Podemos ter r1 = (p1, d2) e r2 = (p3, d2) por exemplo • As entidades participantes em R indicam que estão de algum modo relacionadas na situação do minimundo representado.
- 19.
- 20.

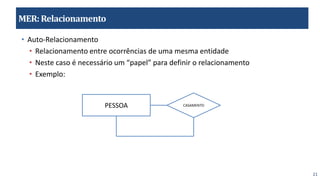

- 21. 21 MER:Relacionamento • Auto-Relacionamento • Relacionamentoentre ocorrências de uma mesma entidade • Neste caso é necessário um “papel” para definir o relacionamento • Exemplo: PESSOA CASAMENTO

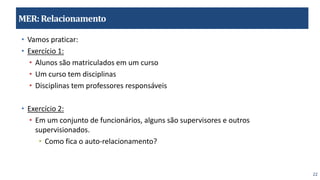

- 22. 22 MER:Relacionamento • Vamos praticar: •Exercício 1: • Alunos são matriculados em um curso • Um curso tem disciplinas • Disciplinas tem professores responsáveis • Exercício 2: • Em um conjunto de funcionários, alguns são supervisores e outros supervisionados. • Como fica o auto-relacionamento?

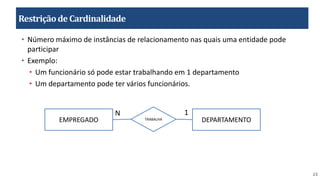

- 23. 23 Restriçãode Cardinalidade • Númeromáximo de instâncias de relacionamento nas quais uma entidade pode participar • Exemplo: • Um funcionário só pode estar trabalhando em 1 departamento • Um departamento pode ter vários funcionários. EMPREGADO DEPARTAMENTO TRABALHA 1 N

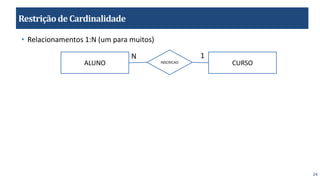

- 24. 24 Restriçãode Cardinalidade • Relacionamentos1:N (um para muitos) ALUNO CURSO INSCRICAO 1 N
- 25. 25 Restriçãode Cardinalidade • Relacionamentos1:N (um para muitos) • Relacionamentos N:N (muitos para muitos) ALUNO CURSO INSCRICAO 1 N MEDICO PACIENTE CONSULTA N N
- 26. 26 Restriçãode Cardinalidade • Relacionamentos1:N (um para muitos) • Relacionamentos N:N (muitos para muitos) • Relacionamentos 1:1 (um para um) ALUNO CURSO INSCRICAO 1 N MEDICO PACIENTE CONSULTA N N EMPREGADO MESA ALOCACAO 1 1
- 27. 27 Restriçãode Participação • Aparticipação de um conjunto de entidades E em um conjunto de relacionamentos R é dita total, se todas as entidades em E participam em pelo menos um relacionamento em R. Caso contrário é parcial. • Exemplo: todas as instâncias de “DEPARTAMENTO” DEVEM ser associada a uma instância do relacionamento GERENCIA • Enquanto que para as instâncias de “FUNCIONÁRIO” não é obrigatório ter a participação no relacionamento GERENCIA FUNCIONÁRIO DEPARTAMENTO gerencia 1 1

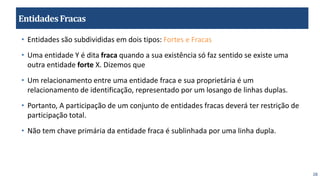

- 28. 28 EntidadesFracas • Entidades sãosubdivididas em dois tipos: Fortes e Fracas • Uma entidade Y é dita fraca quando a sua existência só faz sentido se existe uma outra entidade forte X. Dizemos que • Um relacionamento entre uma entidade fraca e sua proprietária é um relacionamento de identificação, representado por um losango de linhas duplas. • Portanto, A participação de um conjunto de entidades fracas deverá ter restrição de participação total. • Não tem chave primária da entidade fraca é sublinhada por uma linha dupla.

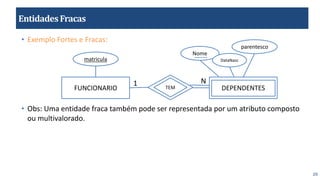

- 29. 29 EntidadesFracas • Exemplo Fortese Fracas: • Obs: Uma entidade fraca também pode ser representada por um atributo composto ou multivalorado. FUNCIONARIO DEPENDENTES TEM 1 N Nome DataNasc parentesco matricula

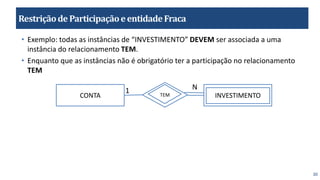

- 30. 30 Restriçãode ParticipaçãoeentidadeFraca • Exemplo:todas as instâncias de “INVESTIMENTO” DEVEM ser associada a uma instância do relacionamento TEM. • Enquanto que as instâncias não é obrigatório ter a participação no relacionamento TEM CONTA INVESTIMENTO TEM 1 N

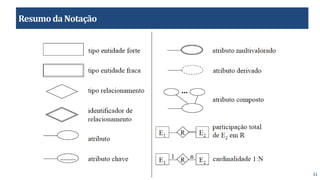

- 31.

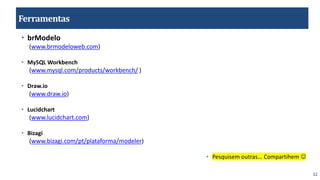

- 32. 32 Ferramentas • brModelo (www.brmodeloweb.com) • MySQLWorkbench (www.mysql.com/products/workbench/ ) • Draw.io (www.draw.io) • Lucidchart (www.lucidchart.com) • Bizagi (www.bizagi.com/pt/plataforma/modeler) • Pesquisem outras... Compartihem ☺

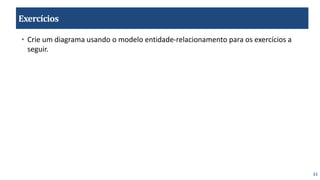

- 33. 33 Exercícios • Crie umdiagrama usando o modelo entidade-relacionamento para os exercícios a seguir.

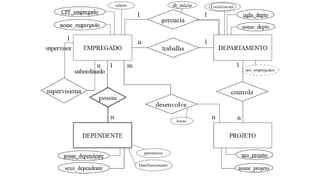

- 34. 34 Exercício1 -Empresa • Aempresa é organizada em departamentos. Cada departamento tem um nome exclusivo, um número exclusivo e um empregado particular que o gerencia. Registramos a data inicial em que esse empregado começou a gerenciar o departamento. Um departamento pode ter vários locais. • Um departamento controla uma série de projetos, cada um deles com um nome e um número exclusivo. • Armazenamos o nome, CPF e o salário de cada empregado. Um empregado é designado a um departamento, mas pode trabalhar em vários projetos, que não necessariamente são controlados pelo mesmo departamento. Registramos o número atual de horas por semana que um empregado trabalha em cada projeto. Também registramos o supervisor direto de cada empregado. • Queremos registrar os dependentes de cada empregado para fins de seguro. Para cada dependente, mantemos o nome, sexo, data de nascimento e parentesco com o empregado.

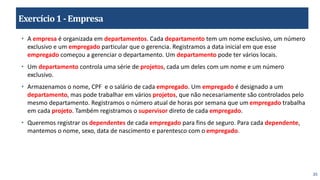

- 35. 35 Exercício1 -Empresa • Aempresa é organizada em departamentos. Cada departamento tem um nome exclusivo, um número exclusivo e um empregado particular que o gerencia. Registramos a data inicial em que esse empregado começou a gerenciar o departamento. Um departamento pode ter vários locais. • Um departamento controla uma série de projetos, cada um deles com um nome e um número exclusivo. • Armazenamos o nome, CPF e o salário de cada empregado. Um empregado é designado a um departamento, mas pode trabalhar em vários projetos, que não necesariamente são controlados pelo mesmo departamento. Registramos o número atual de horas por semana que um empregado trabalha em cada projeto. Também registramos o supervisor direto de cada empregado. • Queremos registrar os dependentes de cada empregado para fins de seguro. Para cada dependente, mantemos o nome, sexo, data de nascimento e parentesco com o empregado.

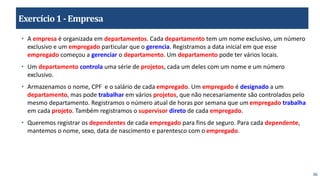

- 36. 36 Exercício1 -Empresa • Aempresa é organizada em departamentos. Cada departamento tem um nome exclusivo, um número exclusivo e um empregado particular que o gerencia. Registramos a data inicial em que esse empregado começou a gerenciar o departamento. Um departamento pode ter vários locais. • Um departamento controla uma série de projetos, cada um deles com um nome e um número exclusivo. • Armazenamos o nome, CPF e o salário de cada empregado. Um empregado é designado a um departamento, mas pode trabalhar em vários projetos, que não necesariamente são controlados pelo mesmo departamento. Registramos o número atual de horas por semana que um empregado trabalha em cada projeto. Também registramos o supervisor direto de cada empregado. • Queremos registrar os dependentes de cada empregado para fins de seguro. Para cada dependente, mantemos o nome, sexo, data de nascimento e parentesco com o empregado.
- 37.
- 38. 38 Exercício2 -Biblioteca • Umabiblioteca deseja cadastrar informações de seus livros, autores e editoras para realizar um controle interno simples para compra e contato com editoras e autores. (Não é necessário controlar os usuários da biblioteca e empréstimos e devolução de livros). • Um livro possui ISBN, título, área, autores, edição, editora e ano de publicação. • Todos os livros apresentam pelo menos um exemplar na biblioteca. • O nome do autor é representado por três partes: primeiro, meio e último nome. • De cada editora possui as seguintes informações: código, nome do representante, endereço completo e telefone. • Alguns autores possuem contrato para publicação com as editoras por um determinado tempo de duração especificado em anos.
