Modelo Conceitual MER

Introdução a Banco de Dados
MODELO CONCEITUAL
MER
Iana Daya Cavalcante Facundo Passos
iana.passos@ifpb.edu.br
IFPB - Instituto Federal de Educação, Ciência e Tecnologia da Paraíba

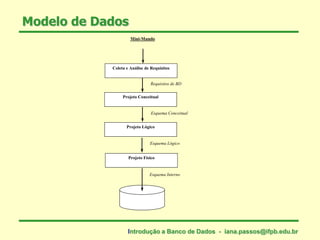

Modelo de Dados
Introdução a Banco de Dados - iana.passos@ifpb.edu.br
Requisitos de BD
Esquema Conceitual
Esquema Lógico
Esquema Interno
Coleta e Análise de Requisitos
Projeto Lógico
Projeto Físico
Projeto Conceitual
Mini-Mundo

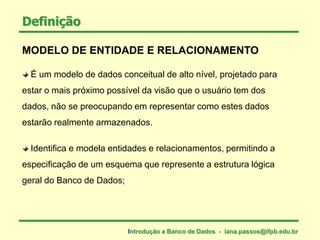

MODELO DE ENTIDADE E RELACIONAMENTO
É um modelo de dados conceitual de alto nível, projetado para
estar o mais próximo possível da visão que o usuário tem dos
dados, não se preocupando em representar como estes dados
estarão realmente armazenados.
Identifica e modela entidades e relacionamentos, permitindo a
especificação de um esquema que represente a estrutura lógica
geral do Banco de Dados;
Definição

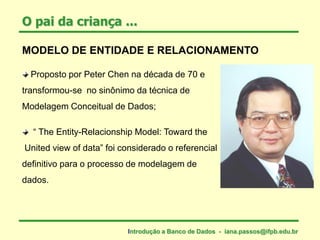

Proposto por Peter Chen na década de 70 e
transformou-se no sinônimo da técnica de
Modelagem Conceitual de Dados;
“ The Entity-Relacionship Model: Toward the
United view of data” foi considerado o referencial
definitivo para o processo de modelagem de
dados.
O pai da criança ...

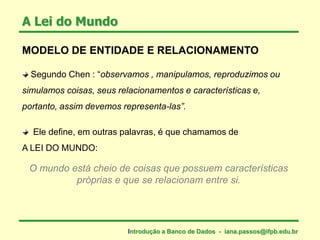

Segundo Chen : “observamos , manipulamos, reproduzimos ou
simulamos coisas, seus relacionamentos e características e,
portanto, assim devemos representa-las”.
Ele define, em outras palavras, é que chamamos de
A LEI DO MUNDO:
A Lei do Mundo
O mundo está cheio de coisas que possuem características
próprias e que se relacionam entre si.

O Mundo está cheio de coisas
A Lei do Mundo

Que possuem características próprias
A Lei do Mundo

E que se relacionam entre si.
A Lei do Mundo

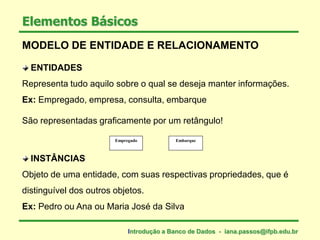

ENTIDADES
Representa tudo aquilo sobre o qual se deseja manter informações.
Ex: Empregado, empresa, consulta, embarque
São representadas graficamente por um retângulo!
INSTÂNCIAS
Objeto de uma entidade, com suas respectivas propriedades, que é
distinguível dos outros objetos.
Ex: Pedro ou Ana ou Maria José da Silva
Elementos Básicos
EmbarqueEmpregado

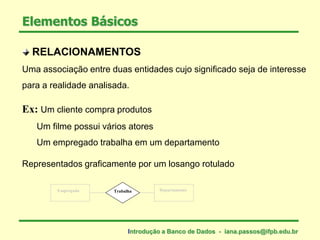

RELACIONAMENTOS
Uma associação entre duas entidades cujo significado seja de interesse
para a realidade analisada.
Ex: Um cliente compra produtos
Um filme possui vários atores
Um empregado trabalha em um departamento
Elementos Básicos
Empregado DepartamentoTrabalha
Representados graficamente por um losango rotulado

Elementos Básicos

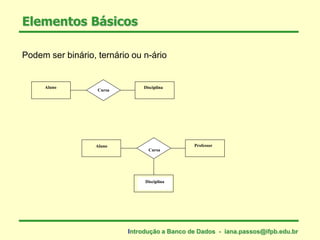

Podem ser binário, ternário ou n-ário
Aluno Disciplina
Cursa
Aluno Professor
Cursa
Disciplina

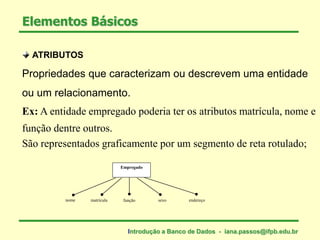

ATRIBUTOS
Propriedades que caracterizam ou descrevem uma entidade
ou um relacionamento.
Ex: A entidade empregado poderia ter os atributos matrícula, nome e
função dentre outros.
Elementos Básicos
São representados graficamente por um segmento de reta rotulado;
nome
Empregado
matrícula função sexo endereço

Elementos Básicos

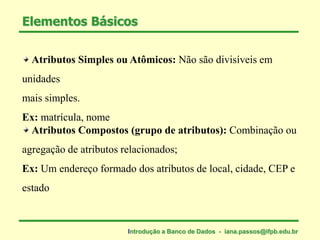

Atributos Simples ou Atômicos: Não são divisíveis em
unidades
mais simples.
Ex: matrícula, nome
Atributos Compostos (grupo de atributos): Combinação ou
agregação de atributos relacionados;
Ex: Um endereço formado dos atributos de local, cidade, CEP e
estado

Elementos Básicos
Empregado
nome matrícula função sexo endereço
local cidade CEP estado
rua numero complemento

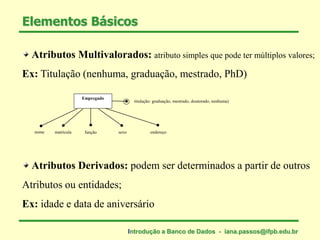

Atributos Multivalorados: atributo simples que pode ter múltiplos valores;
Ex: Titulação (nenhuma, graduação, mestrado, PhD)
Atributos Derivados: podem ser determinados a partir de outros
Atributos ou entidades;
Ex: idade e data de aniversário
Elementos Básicos
nome
Empregado
matrícula função sexo endereço
titulação: graduação, mestrado, doutorado, nenhuma)

Elementos Básicos

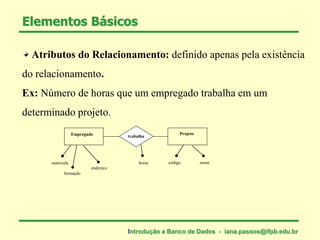

Atributos do Relacionamento: definido apenas pela existência
do relacionamento.
Ex: Número de horas que um empregado trabalha em um
determinado projeto.
Empregado Projeto
trabalha
matricula
formação
endereço
horas código nome

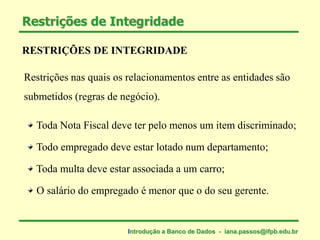

RESTRIÇÕES DE INTEGRIDADE
Restrições nas quais os relacionamentos entre as entidades são
submetidos (regras de negócio).
Toda Nota Fiscal deve ter pelo menos um item discriminado;
Todo empregado deve estar lotado num departamento;
Toda multa deve estar associada a um carro;
O salário do empregado é menor que o do seu gerente.

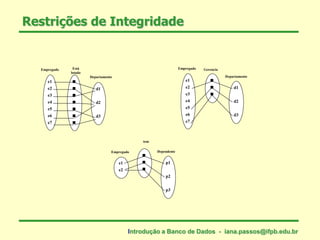

Restrições de Integridade

Restrições de Integridade
e1
e2
e3
e4
e5
e6
e7
d1
d2
d3







Está
lotado
Empregado
Departamento
e1
e2
p1
p2
p3



Empregado
tem
Dependente
e1
e2
e3
e4
e5
e6
e7
d1
d2
d3



Empregado Gerencia
Departamento

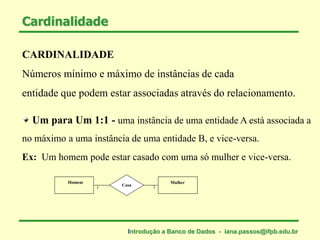

CARDINALIDADE
Números mínimo e máximo de instâncias de cada
entidade que podem estar associadas através do relacionamento.
Um para Um 1:1 - uma instância de uma entidade A está associada a
no máximo a uma instância de uma entidade B, e vice-versa.
Cardinalidade
Ex: Um homem pode estar casado com uma só mulher e vice-versa.
Homem Mulher
Casa
1 1

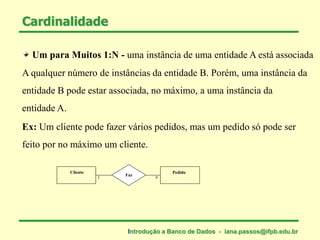

Um para Muitos 1:N - uma instância de uma entidade A está associada
A qualquer número de instâncias da entidade B. Porém, uma instância da
entidade B pode estar associada, no máximo, a uma instância da
entidade A.
Cardinalidade
Ex: Um cliente pode fazer vários pedidos, mas um pedido só pode ser
feito por no máximo um cliente.
Cliente Pedido
Faz
1 n

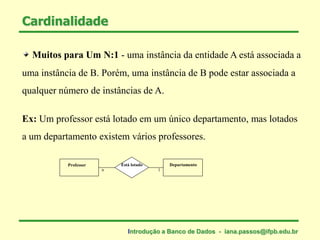

Muitos para Um N:1 - uma instância da entidade A está associada a
uma instância de B. Porém, uma instância de B pode estar associada a
qualquer número de instâncias de A.
Cardinalidade
Ex: Um professor está lotado em um único departamento, mas lotados
a um departamento existem vários professores.
Professor DepartamentoEstá lotado
1n

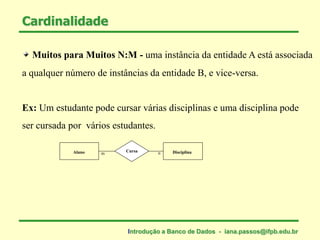

Muitos para Muitos N:M - uma instância da entidade A está associada
a qualquer número de instâncias da entidade B, e vice-versa.
Cardinalidade
Ex: Um estudante pode cursar várias disciplinas e uma disciplina pode
ser cursada por vários estudantes.
Aluno DisciplinaCursa
m n

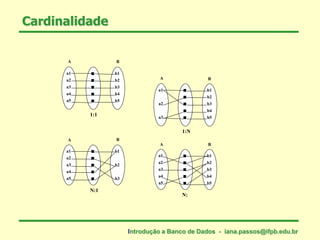

Cardinalidade
a1
a2
a3
a4
a5
b1
b2
b3
b4
b5





1:1
A B
a1
a2
a3
a4
a5
b1
b2
b3





N:1
A B
a1
a2
a3
b1
b2
b3
b4
b5





1:N
A B
a1
a2
a3
a4
a5
b1
b2
b3
b4
b5





N:
A B

LIMITES MÍNIMOS E MÁXIMOS
Um professor pode ensinar de 0 a 4 disciplinas e um uma disciplina pode
ser ministrada por apenas 1 professor.
Limites
1Professor Disciplina
Ministra
(0,1) (0,4)
Limite superior
Limite inferior Limite inferior
Limite superior

Participação

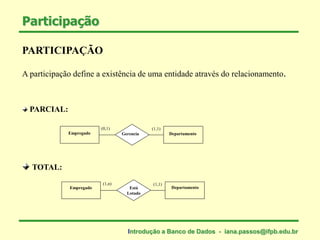

PARTICIPAÇÃO
A participação define a existência de uma entidade através do relacionamento.
PARCIAL:
TOTAL:
(0,1)
Empregado DepartamentoGerencia
(1,1)
Empregado DepartamentoEstá
Lotado
(1,n) (1,1)

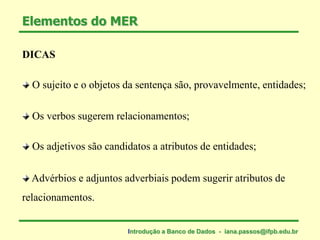

DICAS
Advérbios e adjuntos adverbiais podem sugerir atributos de
relacionamentos.
O sujeito e o objetos da sentença são, provavelmente, entidades;
Os verbos sugerem relacionamentos;
Os adjetivos são candidatos a atributos de entidades;
Elementos do MER

IDENTIFICAÇÃO DAS ENTIDADES
Coisas tangíveis
Ex: animal, equipamento, produto, meio de transporte.
Funções
Ex: cliente, médico, departamento, aluno.
Elementos do MER - Entidades
Eventos
Ex: uma festa, um pedido de compra, um jogo de futebol.

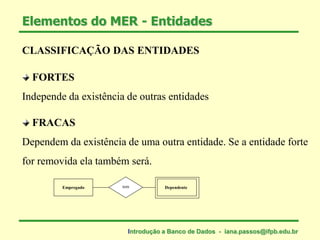

CLASSIFICAÇÃO DAS ENTIDADES
FORTES
Independe da existência de outras entidades
FRACAS
Dependem da existência de uma outra entidade. Se a entidade forte
for removida ela também será.
Elementos do MER - Entidades
Empregado Dependentetem

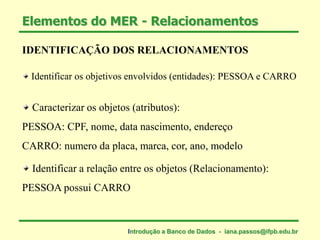

IDENTIFICAÇÃO DOS RELACIONAMENTOS
Identificar os objetivos envolvidos (entidades): PESSOA e CARRO
Caracterizar os objetos (atributos):
PESSOA: CPF, nome, data nascimento, endereço
CARRO: numero da placa, marca, cor, ano, modelo
Identificar a relação entre os objetos (Relacionamento):
PESSOA possui CARRO
Elementos do MER - Relacionamentos

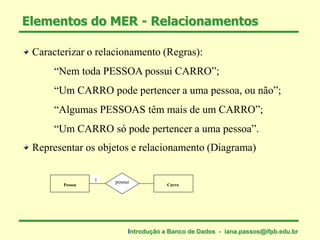

Caracterizar o relacionamento (Regras):
“Nem toda PESSOA possui CARRO”;
“Um CARRO pode pertencer a uma pessoa, ou não”;
“Algumas PESSOAS têm mais de um CARRO”;
“Um CARRO só pode pertencer a uma pessoa”.
Representar os objetos e relacionamento (Diagrama)
1
Pessoa Carro
possui

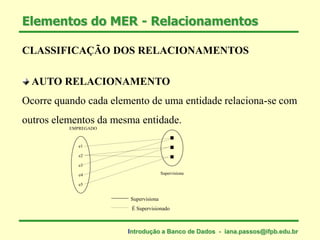

CLASSIFICAÇÃO DOS RELACIONAMENTOS
AUTO RELACIONAMENTO
Ocorre quando cada elemento de uma entidade relaciona-se com
outros elementos da mesma entidade.
e5
e4
e3
e2
e1
EMPREGADO
Supervisiona
Supervisiona
É Supervisionado

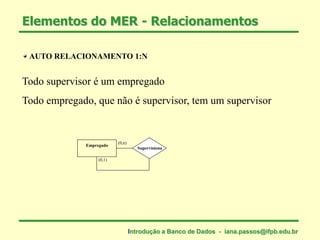

AUTO RELACIONAMENTO 1:N
Todo supervisor é um empregado
Todo empregado, que não é supervisor, tem um supervisor
Empregado
(0,n)
Supervisiona
(0,1)

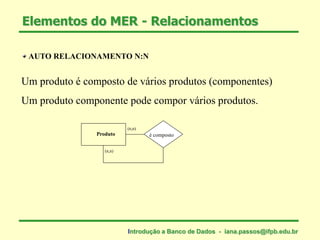

AUTO RELACIONAMENTO N:N
Um produto é composto de vários produtos (componentes)
Um produto componente pode compor vários produtos.
Produto é composto
(n,n)
(n,n)

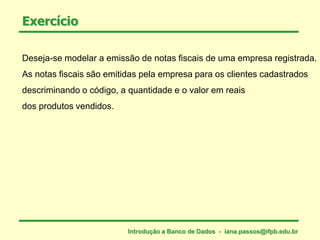

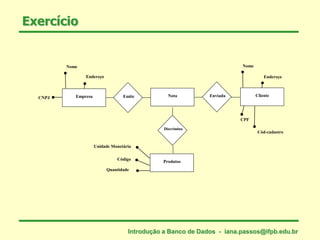

Exercício
Deseja-se modelar a emissão de notas fiscais de uma empresa registrada.
As notas fiscais são emitidas pela empresa para os clientes cadastrados
descriminando o código, a quantidade e o valor em reais
dos produtos vendidos.

Exercício
Empresa
Unidade Monetária
Cliente
Produtos
EnviadaEmite NotaCNPJ
Discrimina
Código
Quantidade
Nome
Endereço
CPF
Cód-cadastro
Nome
Endereço

Exercício
O IFPB precisa armazenar informações sobre seus alunos, professores,
disciplinas ministradas e projetos sendo orientados. É importante destacar
que o professor ministra no máximo quatro conteúdos distintos e que os
alunos dispõem de oito horas para trabalhar em projetos e que podem, ou
não, serem representantes de turma.
