Modelo E-R
- 1. BANCO DE DADOS PR O G R A M A Ç Ã O C O M A C E S S O JOELDSON COSTA DAMASCENO Joeldson.damasceno@ifrn.edu.brModelo E-R

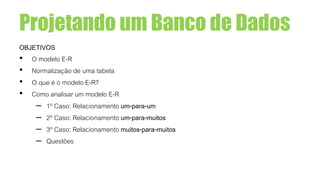

- 2. Projetando um Bancode Dados OBJETIVOS • O modelo E-R • Normalização de uma tabela • O que é o modelo E-R? • Como analisar um modelo E-R – 1º Caso: Relacionamento um-para-um – 2º Caso: Relacionamento um-para-muitos – 3º Caso: Relacionamento muitos-para-muitos – Questões

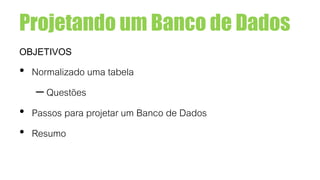

- 3. Projetando um Bancode Dados OBJETIVOS • Normalizado uma tabela – Questões • Passos para projetar um Banco de Dados • Resumo
- 4. E - R Usaremosum modelo de análise chamado... MODELO E - R
- 5. MODELO E -R No modelo E-R, analisa-se o mundo real utilizando-se os conceitos de entidade e relacionamento.

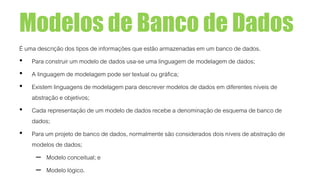

- 6. Modelos de Bancode Dados É uma descrição dos tipos de informações que estão armazenadas em um banco de dados. • Para construir um modelo de dados usa-se uma linguagem de modelagem de dados; • A linguagem de modelagem pode ser textual ou gráfica; • Existem linguagens de modelagem para descrever modelos de dados em diferentes níveis de abstração e objetivos; • Cada representação de um modelo de dados recebe a denominação de esquema de banco de dados; • Para um projeto de banco de dados, normalmente são considerados dois níveis de abstração de modelos de dados; – Modelo conceitual; e – Modelo lógico.
- 7. Modelo Conceitual É umadescrição do banco de dados de forma independente de implementação em um SGBD. O modelo conceitual registra que dados podem aparecer no banco de dados, mas não registra como estes dados estão armazenados a nível de SGBD. Preço Tipo de produto Descrição código preço código Descrição n 1

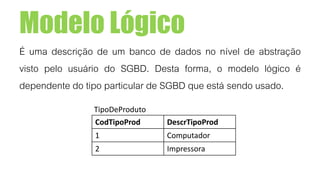

- 8. Modelo Lógico É umadescrição de um banco de dados no nível de abstração visto pelo usuário do SGBD. Desta forma, o modelo lógico é dependente do tipo particular de SGBD que está sendo usado. CodTipoProd DescrTipoProd 1 Computador 2 Impressora TipoDeProduto

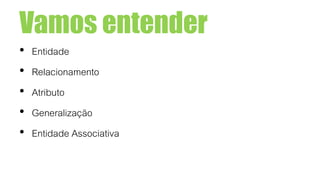

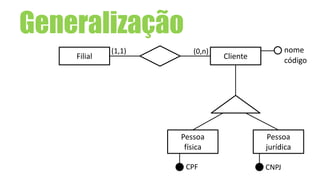

- 9. Vamos entender • Entidade •Relacionamento • Atributo • Generalização • Entidade Associativa

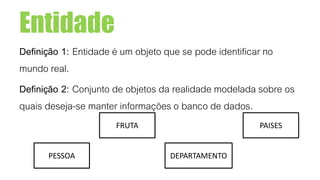

- 10. Entidade Definição 1: Entidadeé um objeto que se pode identificar no mundo real. Definição 2: Conjunto de objetos da realidade modelada sobre os quais deseja-se manter informações o banco de dados. PESSOA DEPARTAMENTO FRUTA PAISES

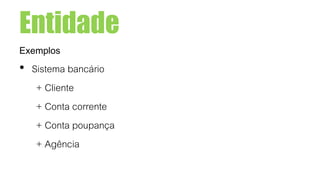

- 11. Entidade Exemplos • Sistema bancário +Cliente + Conta corrente + Conta poupança + Agência

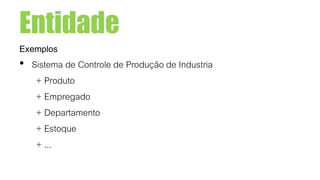

- 12. Entidade Exemplos • Sistema deControle de Produção de Industria + Produto + Empregado + Departamento + Estoque + ...

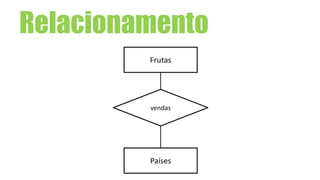

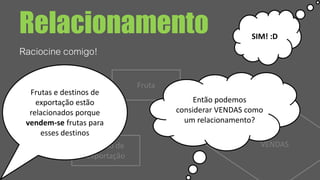

- 13. Relacionamento Raciocine comigo! Fruta Destino de exportação VENDAS Frutase destinos de exportação estão relacionados porque vendem-se frutas para esses destinos Então podemos considerar VENDAS como um relacionamento? SIM! :D
- 14.

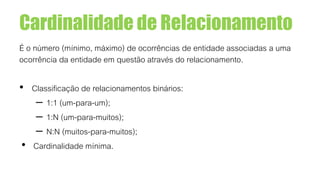

- 15. Cardinalidade de Relacionamento Éo número (mínimo, máximo) de ocorrências de entidade associadas a uma ocorrência da entidade em questão através do relacionamento. • Classificação de relacionamentos binários: – 1:1 (um-para-um); – 1:N (um-para-muitos); – N:N (muitos-para-muitos); • Cardinalidade mínima.
- 16. 1º - Relacionamentoum-para-um Destino de exportação Histórico de exportação Gerenciamento 1 1 • Relacionamento Binário 1:1 • Um destino de exportação gerencia uma unidade de histórico de exportação. Esse relacionamento é chamado de um- para-um.

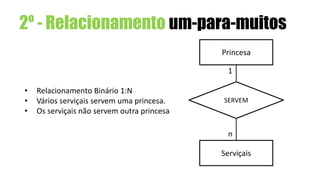

- 17. 2º - Relacionamentoum-para-muitos Princesa Serviçais SERVEM 1 n • Relacionamento Binário 1:N • Vários serviçais servem uma princesa. • Os serviçais não servem outra princesa

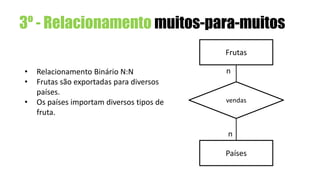

- 18. 3º - Relacionamentomuitos-para-muitos Frutas Países vendas n n • Relacionamento Binário N:N • Frutas são exportadas para diversos países. • Os países importam diversos tipos de fruta.
- 19.
- 20. Atributo • Dado queé associado a cada ocorrência de uma entidade ou de um relacionamento. Projeto tipo código nome cliente telefone código nome

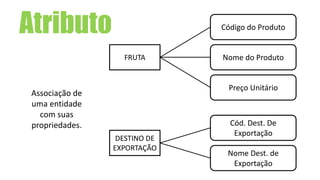

- 21. Atributo FRUTA DESTINO DE EXPORTAÇÃO Código doProduto Nome do Produto Preço Unitário Cód. Dest. De Exportação Nome Dest. de Exportação Associação de uma entidade com suas propriedades.
- 22. • Um identificadoré um conjunto de um ou mais atributos (e possivelmente relacionamentos, como visto abaixo) cujos valores servem para distinguir uma ocorrência da entidade das demais ocorrências da mesma entidade. • Tipo de identificação: Simples ou Composto. Identificação de Entidade Pessoa código nome endereço Prateleira capacidade Numero corredor Número prateleira
- 23.

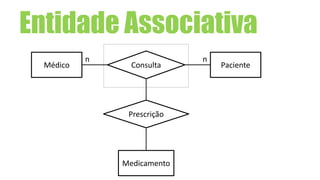

- 24. Entidade Associativa Médico PacienteConsulta nn Prescrição Medicamento

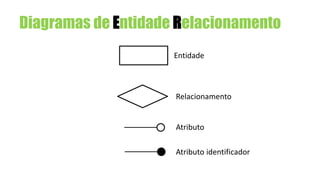

- 25. Diagramas de EntidadeRelacionamento Entidade Relacionamento Atributo Atributo identificador

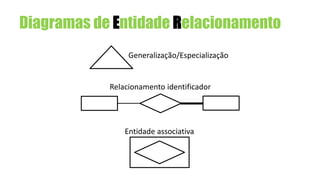

- 26. Diagramas de EntidadeRelacionamento Entidade associativa Relacionamento identificador Generalização/Especialização
- 27.
