Modelo Entidade-
Relacionamento

2. Modelo Entidade-Relacionamento (ER) 2

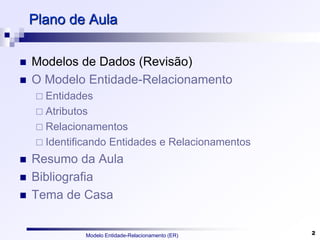

Plano de Aula
 Modelos de Dados (Revisão)
 O Modelo Entidade-Relacionamento
 Entidades
 Atributos
 Relacionamentos
 Identificando Entidades e Relacionamentos
 Resumo da Aula
 Bibliografia
 Tema de Casa

3. Modelo Entidade-Relacionamento (ER) 3

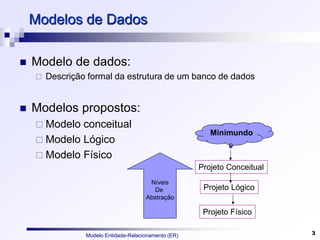

Modelos de Dados
 Modelo de dados:
 Descrição formal da estrutura de um banco de dados
 Modelos propostos:
 Modelo conceitual
 Modelo Lógico
 Modelo Físico
Projeto Físico
Projeto Lógico
Projeto Conceitual
Níveis
De
Abstração
Minimundo

4. Modelo Entidade-Relacionamento (ER) 4
Modelos de Dados
 Modelo conceitual (projeto conceitual)
 Modelo de dados abstrato que descreve a estrutura de um banco
de dados independente de um SGBD
 Modelo lógico (projeto lógico)‫‏‬
 Modelo de dados que representa a estrutura dos dados de um
banco de dados
 Dependente do modelo do SGBD
 Modelo físico (projeto físico)‫‏‬
 Nível de Implementação
 Depende do SGBD
 ênfase na eficiência de acesso
Abordado na Aula de
Hoje
Empregado
Nome
Endereço
Empregado (Nome, Endereço)

5. Modelo Entidade-Relacionamento (ER) 5
Plano de Aula
 Modelos de Dados
 O Modelo Entidade-Relacionamento
 Entidades
 Atributos
 Relacionamentos
 Identificando Entidades e Relacionamentos
 Resumo da Aula
 Bibliografia
 Tema de Casa

6. Modelo Entidade-Relacionamento (ER) 6

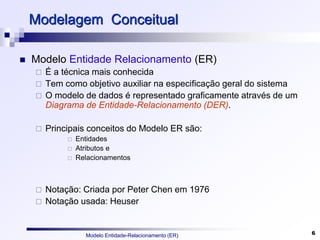

Modelagem Conceitual
 Modelo Entidade Relacionamento (ER)‫‏‬
 É a técnica mais conhecida
 Tem como objetivo auxiliar na especificação geral do sistema
 O modelo de dados é representado graficamente através de um
Diagrama de Entidade-Relacionamento (DER).
 Principais conceitos do Modelo ER são:
 Entidades
 Atributos e
 Relacionamentos
 Notação: Criada por Peter Chen em 1976
 Notação usada: Heuser

7. Modelo Entidade-Relacionamento (ER) 7

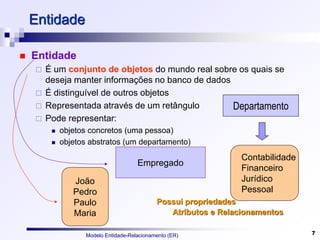

Entidade
 Entidade
 É um conjunto de objetos do mundo real sobre os quais se
deseja manter informações no banco de dados
 É distinguível de outros objetos
 Representada através de um retângulo
 Pode representar:
 objetos concretos (uma pessoa)
 objetos abstratos (um departamento)
Departamento
Contabilidade
Financeiro
Jurídico
Pessoal
Empregado
João
Pedro
Paulo
Maria
Possui propriedades
Atributos e Relacionamentos

8. Modelo Entidade-Relacionamento (ER) 8

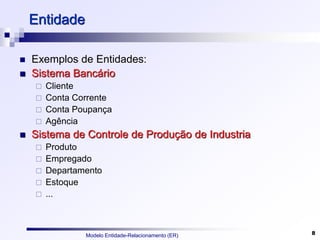

Entidade
 Exemplos de Entidades:
 Sistema Bancário
 Cliente
 Conta Corrente
 Conta Poupança
 Agência
 Sistema de Controle de Produção de Industria
 Produto
 Empregado
 Departamento
 Estoque
 ...

9. Modelo Entidade-Relacionamento (ER) 9

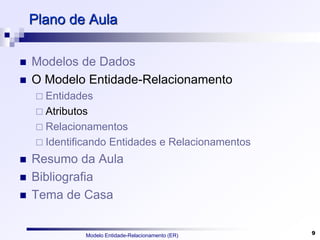

Plano de Aula
 Modelos de Dados
 O Modelo Entidade-Relacionamento
 Entidades
 Atributos
 Relacionamentos
 Identificando Entidades e Relacionamentos
 Resumo da Aula
 Bibliografia
 Tema de Casa

10. Modelo Entidade-Relacionamento (ER) 10

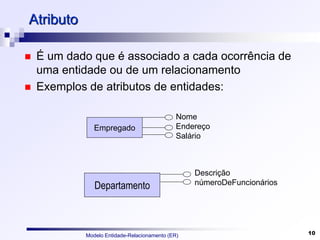

Atributo
 É um dado que é associado a cada ocorrência de
uma entidade ou de um relacionamento
 Exemplos de atributos de entidades:
Empregado
Nome
Endereço
Salário
Departamento
Descrição
númeroDeFuncionários

11. Modelo Entidade-Relacionamento (ER) 11

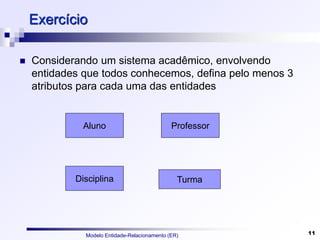

Exercício
 Considerando um sistema acadêmico, envolvendo
entidades que todos conhecemos, defina pelo menos 3
atributos para cada uma das entidades
Aluno
Disciplina
Professor
Turma

12. Modelo Entidade-Relacionamento (ER) 12
Plano de Aula
 Modelos de Dados
 O Modelo Entidade-Relacionamento
 Entidades
 Atributos
 Relacionamentos
 Definição de relacionamentos
 Exercícios
 Cardinalidade Máxima e Mínima
 Exercícios
 Relacionamentos Unários, Binários e Ternários
 Identificando Entidades e Relacionamentos
 Resumo da Aula
 Bibliografia
 Tema de Casa

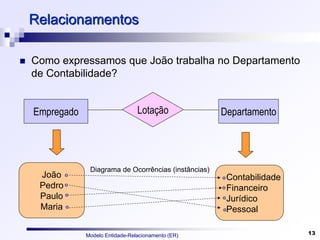

13. Modelo Entidade-Relacionamento (ER) 13
Relacionamentos
 Como expressamos que João trabalha no Departamento
de Contabilidade?
Empregado Departamento
Lotação
João
Pedro
Paulo
Maria
Contabilidade
Financeiro
Jurídico
Pessoal
Diagrama de Ocorrências (instâncias)

14. Modelo Entidade-Relacionamento (ER) 14
Relacionamentos
 Relacionamento:
 É uma associação entre entidades
 Representado através de um losângulo e linhas que
ligam as entidades relacionadas
nomeDoRelacionamento
A B

15. Modelo Entidade-Relacionamento (ER) 15
Relacionamentos
 Exemplos de Relacionamentos
Cliente Conta
ContaCliente
Medico Paciente
Consulta
Cidade
Residência

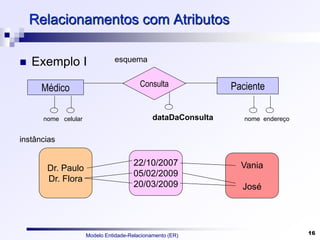

16. Modelo Entidade-Relacionamento (ER) 16
Relacionamentos com Atributos
 Exemplo I
Médico Paciente
Consulta
dataDaConsulta
nome celular nome endereço
Dr. Paulo
Dr. Flora
Vania
José
22/10/2007
05/02/2009
20/03/2009
esquema
instâncias

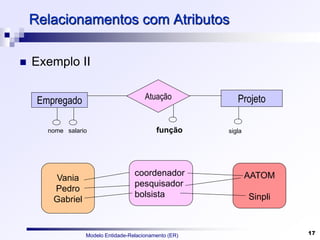

17. Modelo Entidade-Relacionamento (ER) 17
Relacionamentos com Atributos
 Exemplo II
Empregado Projeto
Atuação
função
nome salario sigla
Vania
Pedro
Gabriel
AATOM
Sinpli
coordenador
pesquisador
bolsista

18. Modelo Entidade-Relacionamento (ER) 18
Exercício
 Identifique os relacionamentos no modelo e os atributos
do relacionamento (quando houver):

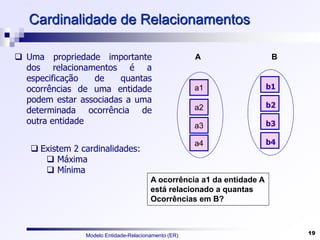

19. Modelo Entidade-Relacionamento (ER) 19
Cardinalidade de Relacionamentos
 Uma propriedade importante
dos relacionamentos é a
especificação de quantas
ocorrências de uma entidade
podem estar associadas a uma
determinada ocorrência de
outra entidade
 Existem 2 cardinalidades:
 Máxima
 Mínima
a4
a3
a1
a2
b1
b2
b3
b4
A B
A ocorrência a1 da entidade A
está relacionado a quantas
Ocorrências em B?

20. 20
Cardinalidade Máxima

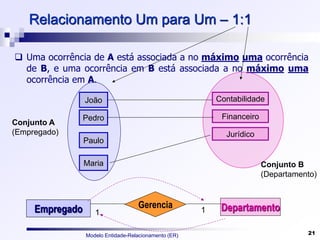

21. Modelo Entidade-Relacionamento (ER) 21
Relacionamento Um para Um – 1:1
 Uma ocorrência de A está associada a no máximo uma ocorrência
de B, e uma ocorrência em B está associada a no máximo uma
ocorrência em A.
João
Pedro
Paulo
Maria
Jurídico
Contabilidade
Financeiro
Conjunto A
(Empregado)
Conjunto B
(Departamento)
Empregado Departamento
Gerencia 1
1

22. Modelo Entidade-Relacionamento (ER) 22

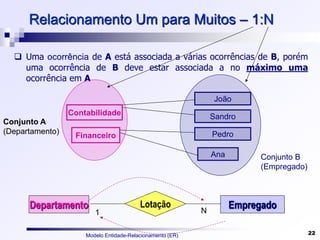

Relacionamento Um para Muitos – 1:N
 Uma ocorrência de A está associada a várias ocorrências de B, porém
uma ocorrência de B deve estar associada a no máximo uma
ocorrência em A
Conjunto A
(Departamento)
Empregado
Departamento Lotação
N
1
Contabilidade
Financeiro
Ana
Pedro
João
Sandro
Conjunto B
(Empregado)

23. Modelo Entidade-Relacionamento (ER) 23

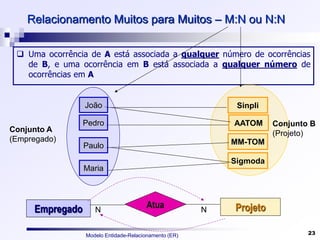

Relacionamento Muitos para Muitos – M:N ou N:N
 Uma ocorrência de A está associada a qualquer número de ocorrências
de B, e uma ocorrência em B está associada a qualquer número de
ocorrências em A
Sigmoda
MM-TOM
Sinpli
AATOM
Conjunto A
(Empregado)
Conjunto B
(Projeto)
Empregado Projeto
Atua N
N
João
Pedro
Paulo
Maria

24. Modelo Entidade-Relacionamento (ER) 24
Exercício
 Identifique as cardinalidades máximas dos
relacionamentos do modelo ER

25. Modelo Entidade-Relacionamento (ER) 25

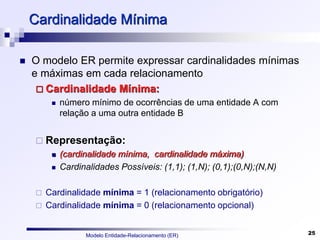

Cardinalidade Mínima
 O modelo ER permite expressar cardinalidades mínimas
e máximas em cada relacionamento
 Cardinalidade Mínima:
 número mínimo de ocorrências de uma entidade A com
relação a uma outra entidade B
 Representação:
 (cardinalidade mínima, cardinalidade máxima)‫‏‬
 Cardinalidades Possíveis: (1,1); (1,N); (0,1);(0,N);(N,N)
 Cardinalidade mínima = 1 (relacionamento obrigatório)
 Cardinalidade mínima = 0 (relacionamento opcional)

26. Modelo Entidade-Relacionamento (ER) 26

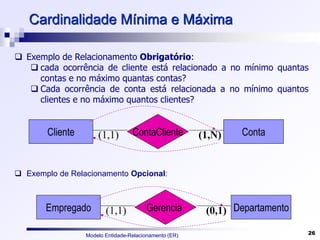

Cliente Conta
ContaCliente
(1,1) (1,N)
 Exemplo de Relacionamento Obrigatório:
 cada ocorrência de cliente está relacionado a no mínimo quantas
contas e no máximo quantas contas?
 Cada ocorrência de conta está relacionada a no mínimo quantos
clientes e no máximo quantos clientes?
 Exemplo de Relacionamento Opcional:
Cardinalidade Mínima e Máxima
Empregado Departamento
Gerencia
(1,1) (0,1)

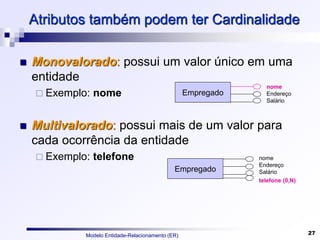

27. Modelo Entidade-Relacionamento (ER) 27
Atributos também podem ter Cardinalidade
 Monovalorado: possui um valor único em uma
entidade
 Exemplo: nome
 Multivalorado: possui mais de um valor para
cada ocorrência da entidade
 Exemplo: telefone
Empregado
telefone (0,N)
nome
Endereço
Salário
Empregado
nome
Endereço
Salário

28. Modelo Entidade-Relacionamento (ER) 28
Atributos também podem ter Cardinalidade
 Cardinalidade mínima
 1: atributo obrigatório
 0: atributo opcional
 Cardinalidade máxima
 1: atributo monovalorado
 N: atributo multivalorado
TELEFONE (0,N)
Cliente
nome
Endereço (1,N)

29. Modelo Entidade-Relacionamento (ER) 29
Exercício
 Especificar as cardinalidades mínimas e máximas dos
relacionamentos

30. Modelo Entidade-Relacionamento (ER) 30

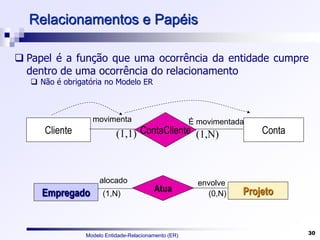

Relacionamentos e Papéis
 Papel é a função que uma ocorrência da entidade cumpre
dentro de uma ocorrência do relacionamento
 Não é obrigatória no Modelo ER
Cliente Conta
ContaCliente
(1,1) (1,N)
movimenta É movimentada
Empregado Projeto
Atua (0,N)
(1,N)
alocado envolve

31. Modelo Entidade-Relacionamento (ER) 31

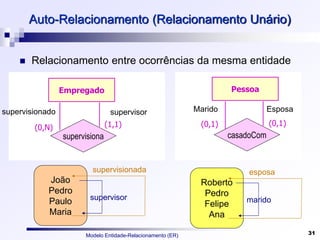

Auto-Relacionamento (Relacionamento Unário)
 Relacionamento entre ocorrências da mesma entidade
Empregado
(0,N)
supervisiona
supervisor
(1,1)
supervisionado
João
Pedro
Paulo
Maria
supervisor
supervisionada
Pessoa
(0,1)
(0,1)
casadoCom
Esposa
Marido
Roberto
Pedro
Felipe
Ana
marido
esposa

32. Modelo Entidade-Relacionamento (ER) 32

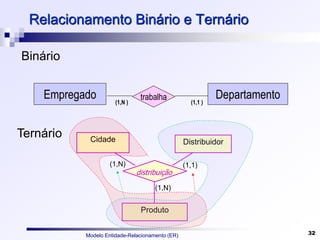

Relacionamento Binário e Ternário
Empregado Departamento
trabalha
(1,N ) (1,1 )
Cidade Distribuidor
Produto
distribuição
Binário
Ternário
(1,1)
(1,N)
(1,N)

33. Modelo Entidade-Relacionamento (ER) 33

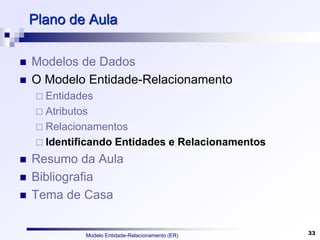

Plano de Aula
 Modelos de Dados
 O Modelo Entidade-Relacionamento
 Entidades
 Atributos
 Relacionamentos
 Identificando Entidades e Relacionamentos
 Resumo da Aula
 Bibliografia
 Tema de Casa

34. Modelo Entidade-Relacionamento (ER) 34

35. Modelo Entidade-Relacionamento (ER) 35

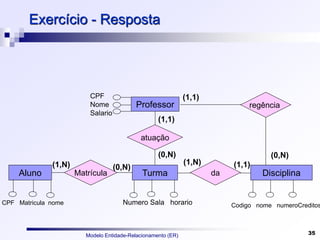

Exercício - Resposta
Aluno Turma Disciplina
Professor
Matrícula
atuação
regência
da
Codigo nome numeroCreditos
CPF Matricula nome
CPF
Nome
Salario
Numero Sala horario
(0,N)
(1,1)
(1,1)
(1,N)
(0,N)
(1,1)
(1,N) (0,N)

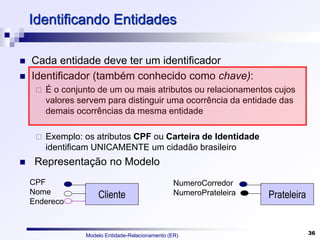

36. Modelo Entidade-Relacionamento (ER) 36
Identificando Entidades
 Cada entidade deve ter um identificador
 Identificador (também conhecido como chave):
 É o conjunto de um ou mais atributos ou relacionamentos cujos
valores servem para distinguir uma ocorrência da entidade das
demais ocorrências da mesma entidade
 Exemplo: os atributos CPF ou Carteira de Identidade
identificam UNICAMENTE um cidadão brasileiro
 Representação no Modelo
Cliente
CPF
Nome
Endereco
Prateleira
NumeroCorredor
NumeroPrateleira

37. Modelo Entidade-Relacionamento (ER) 37

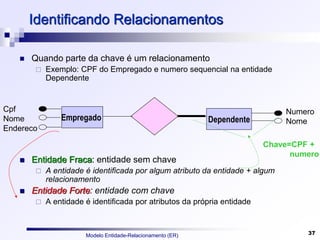

Identificando Relacionamentos
 Quando parte da chave é um relacionamento
 Exemplo: CPF do Empregado e numero sequencial na entidade
Dependente
 Entidade Fraca: entidade sem chave
 A entidade é identificada por algum atributo da entidade + algum
relacionamento
 Entidade Forte: entidade com chave
 A entidade é identificada por atributos da própria entidade
Empregado Dependente
Numero
Nome
Cpf
Nome
Endereco
Chave=CPF +
numero

38. Modelo Entidade-Relacionamento (ER) 38
Dr. Paulo
Dr. Flora
22/10/2007
05/02/2009
20/03/2009

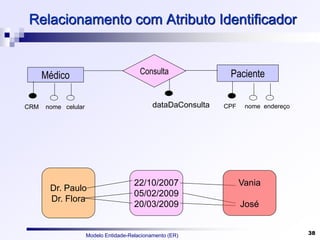

Relacionamento com Atributo Identificador
Médico Paciente
Consulta
dataDaConsulta
CRM nome celular CPF nome endereço
Vania
José

39. Modelo Entidade-Relacionamento (ER) 39

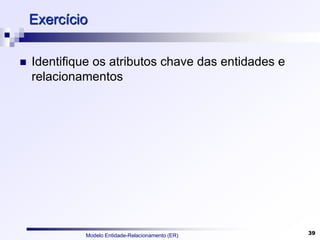

Exercício
 Identifique os atributos chave das entidades e
relacionamentos

40. Modelo Entidade-Relacionamento (ER) 40
Plano de Aula
 Modelos de Dados
 O Modelo Entidade-Relacionamento
 Entidades
 Atributos
 Relacionamentos
 Identificando Entidades e Relacionamentos
 Resumo da Aula
 Bibliografia
 Tema de Casa

41. Modelo Entidade-Relacionamento (ER) 41

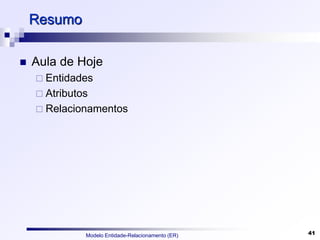

Resumo
 Aula de Hoje
 Entidades
 Atributos
 Relacionamentos

42. Modelo Entidade-Relacionamento (ER) 42

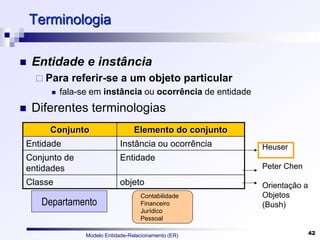

Terminologia
 Entidade e instância
 Para referir-se a um objeto particular
 fala-se em instância ou ocorrência de entidade
 Diferentes terminologias
Conjunto Elemento do conjunto
Entidade Instância ou ocorrência
Conjunto de
entidades
Entidade
Classe objeto
Heuser
Peter Chen
Orientação a
Objetos
(Bush)
Departamento
Contabilidade
Financeiro
Jurídico
Pessoal

43. Modelo Entidade-Relacionamento (ER) 43
Bibliografia
 Bibliografia Básica
 HEUSER, C.A. Projeto de Banco de Dados. 6ª Edição. Porto Alegre.
Capítulos 2 e 3
 Bibliografia Complementar
 Korth, H. F.; Sudarshan, S; Silberschatz, A. Sistema de Banco de
Dados. 5a ed. Editora Campus, 2006. - Capítulo 6
 Elmasri, R.; Navathe S. B. Sistemas de Banco de Dados. 4 ed. Editora
Addison-Wesley. 2005. - Capítulo 3

44. Modelo Entidade-Relacionamento (ER) 44

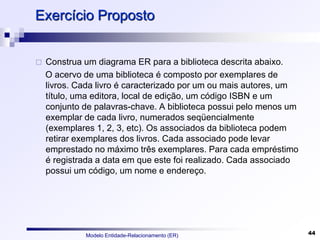

Exercício Proposto
 Construa um diagrama ER para a biblioteca descrita abaixo.
O acervo de uma biblioteca é composto por exemplares de
livros. Cada livro é caracterizado por um ou mais autores, um
título, uma editora, local de edição, um código ISBN e um
conjunto de palavras-chave. A biblioteca possui pelo menos um
exemplar de cada livro, numerados seqüencialmente
(exemplares 1, 2, 3, etc). Os associados da biblioteca podem
retirar exemplares dos livros. Cada associado pode levar
emprestado no máximo três exemplares. Para cada empréstimo
é registrada a data em que este foi realizado. Cada associado
possui um código, um nome e endereço.
