O documento introduz os conceitos básicos de perspectiva e estruturação de objetos no espaço utilizando formas geométricas simples como quadrados e cubos. É explicado que objetos podem ser desenhados facilmente se colocados dentro dessas formas e que as diagonais de um quadrado podem ser usadas para dividir ou multiplicar os quadrados. A perspectiva é definida como um método para representar objetos em três dimensões em duas dimensões.

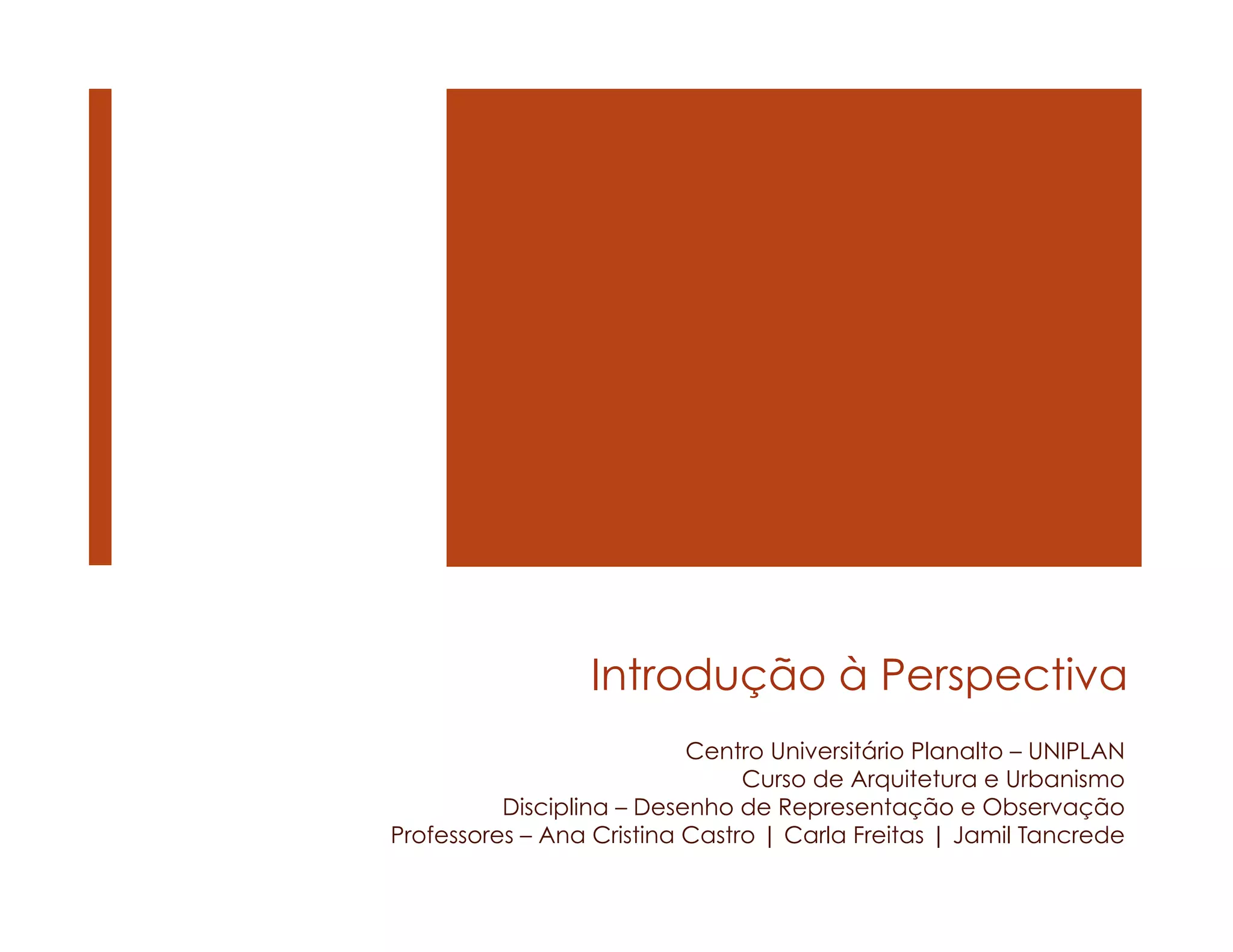

1. Introdução à Perspectiva
Centro Universitário Planalto – UNIPLAN
Curso de Arquitetura e Urbanismo
Disciplina – Desenho de Representação e Observação
Professores – Ana Cristina Castro | Carla Freitas | Jamil Tancrede

2. Estruturação de Objetos no Espaço

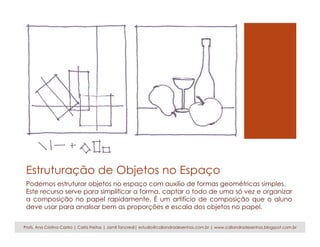

Podemos estruturar objetos no espaço com auxilio de formas geométricas simples.
Este recurso serve para simplificar a forma, captar o todo de uma só vez e organizar
a composição no papel rapidamente. É um artifício de composição que o aluno
deve usar para analisar bem as proporções e escala dos objetos no papel.
Profs. Ana Cristina Castro | Carla Freitas | Jamil Tancredi| estudio@caliandradesenhos.com.br | www.caliandradesenhos.blogspot.com.br

3. Estruturação de Objetos no Espaço

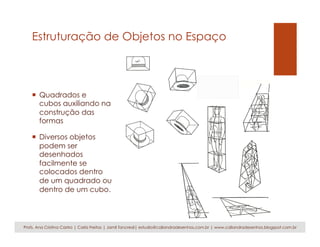

¡ Quadrados e
cubos auxiliando na
construção das
formas
¡ Diversos objetos
podem ser
desenhados
facilmente se
colocados dentro
de um quadrado ou
dentro de um cubo.
Profs. Ana Cristina Castro | Carla Freitas | Jamil Tancredi| estudio@caliandradesenhos.com.br | www.caliandradesenhos.blogspot.com.br

4. Divisão de um quadrado

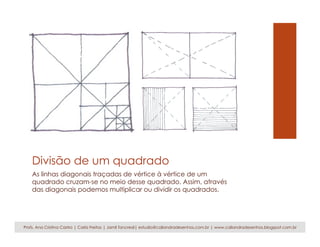

As linhas diagonais traçadas de vértice à vértice de um
quadrado cruzam-se no meio desse quadrado. Assim, através
das diagonais podemos multiplicar ou dividir os quadrados.
Profs. Ana Cristina Castro | Carla Freitas | Jamil Tancredi| estudio@caliandradesenhos.com.br | www.caliandradesenhos.blogspot.com.br

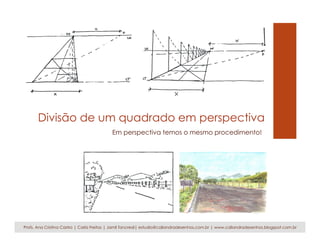

5. Divisão de um quadrado em perspectiva
Em perspectiva temos o mesmo procedimento!
Profs. Ana Cristina Castro | Carla Freitas | Jamil Tancredi| estudio@caliandradesenhos.com.br | www.caliandradesenhos.blogspot.com.br

6. Noções Básicas Perspectivas
O termo “perspectiva” tem origem no latim
perspectare, significa “ver através”. A origem da
teoria da perspectiva linear vem do Renascimento.
O esquema perceptivo da filosofia e da civilização
ocidentais valoriza um sistema representativo que
reproduz logicamente as experiências visuais dos
indivíduos. Assim, a perspectiva linear é considerada
“correta” na medida em que valoriza a
representação.” Rendow Yee
Representação de três dimensões (objetos) sobre
um suporte (papel) em duas dimensões
Profs. Ana Cristina Castro | Carla Freitas | Jamil Tancredi| estudio@caliandradesenhos.com.br | www.caliandradesenhos.blogspot.com.br

7. Noções Básicas Perspectivas

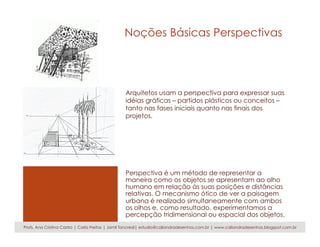

Perspectiva é um método de representar a
maneira como os objetos se apresentam ao olho
humano em relação às suas posições e distâncias
relativas. O mecanismo ótico de ver a paisagem
urbana é realizado simultaneamente com ambos
os olhos e, como resultado, experimentamos a
percepção tridimensional ou espacial dos objetos.
Profs. Ana Cristina Castro | Carla Freitas | Jamil Tancredi| estudio@caliandradesenhos.com.br | www.caliandradesenhos.blogspot.com.br
Arquitetos usam a perspectiva para expressar suas
idéias gráficas – partidos plásticos ou conceitos –
tanto nas fases iniciais quanto nas finais dos
projetos.

8. Noções Básicas Perspectivas
Atualmente fazemos uso de métodos tradicionais de desenho
à mão livre e também utilizamos programas gráficos
específicos para modelar objetos e gerarmos vistas em
perspectivas.
Profs. Ana Cristina Castro | Carla Freitas | Jamil Tancredi| estudio@caliandradesenhos.com.br | www.caliandradesenhos.blogspot.com.br

9. Lembrete importante
¡ Para entender integralmente um desenho em perspectiva é
fundamental compreender os procedimentos realizados no desenho
a mão livre. Os métodos manuais de construção de perspectivas
proporcionam a base do conhecimento para os programas de
computador usados atualmente.
Profs. Ana Cristina Castro | Carla Freitas | Jamil Tancredi| estudio@caliandradesenhos.com.br | www.caliandradesenhos.blogspot.com.br

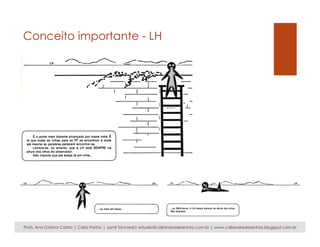

10. Conceito importante - LH

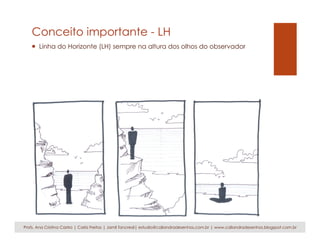

¡ Linha do Horizonte (LH) sempre na altura dos olhos do observador
Profs. Ana Cristina Castro | Carla Freitas | Jamil Tancredi| estudio@caliandradesenhos.com.br | www.caliandradesenhos.blogspot.com.br

11. Conceito importante - LH
Profs. Ana Cristina Castro | Carla Freitas | Jamil Tancredi| estudio@caliandradesenhos.com.br | www.caliandradesenhos.blogspot.com.br

12. Conceitos Importantes

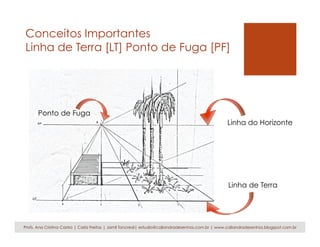

Linha de Terra [LT] Ponto de Fuga [PF]
Profs. Ana Cristina Castro | Carla Freitas | Jamil Tancredi| estudio@caliandradesenhos.com.br | www.caliandradesenhos.blogspot.com.br
Linha de Terra
Linha do Horizonte
Ponto de Fuga

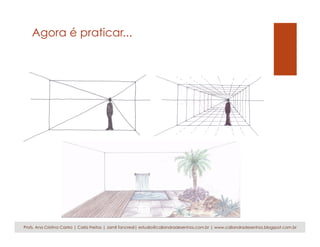

13. Agora é praticar...
Profs. Ana Cristina Castro | Carla Freitas | Jamil Tancredi| estudio@caliandradesenhos.com.br | www.caliandradesenhos.blogspot.com.br
