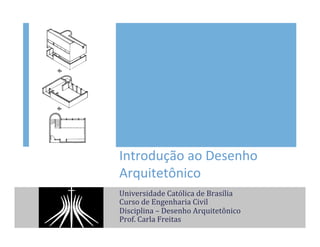

Introdução
ao
Desenho

Arquitetônico

Universidade
Católica
de
Brasília

Curso
de
Engenharia
Civil

Disciplina
–
Desenho
Arquitetônico

Prof.
Carla
Freitas

Desenho
Técnico
Arquitetônico

Princípios
Gerais

-‐  Equipamentos
e
Materiais;

-‐  Tipos
de
papéis;

-‐  Normas
de
Desenho
Técnico
e
diferentes
tipos
de

desenhos;

-‐  Escalas
numéricas
e
gráIicas;

-‐  Sistema
de
Representação,
Convenções
e
Etapas
do

Desenho
Arquitetônico.

Professora
Carla
Freitas
|
estudio@caliandradesenhos.com.br
|
www.caliandradesenhos.blogspot.com.br

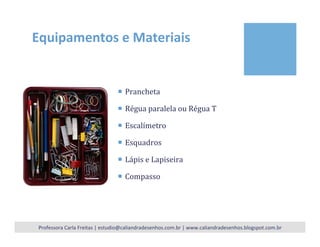

Equipamentos
e
Materiais

¡  Prancheta

¡  Régua
paralela
ou
Régua
T

¡  Escalímetro

¡  Esquadros

¡  Lápis
e
Lapiseira

¡  Compasso

Professora
Carla
Freitas
|
|

Formatos
e
Tipos
de

Papéis

Segundo
a
NBR
10068,
o

formato
básico
para
desenhos

técnicos
é
o
retângulo
de
área

igual
a
1
m2
e
de
lados

medindo
841
mm
x
1189
mm,

isto
é,
guardando
entre
si
a

mesma
relação
que
existe

entre
o
lado
de
um
quadrado
e

sua
diagonal.

Professora
Carla
Freitas
|
|

Formatos
e
Tipos
de

Papéis

Deste
formato
básico,
designado

por
A0
(A
zero),
deriva-‐se
a
série

"A"
pela
bipartição
ou
pela

duplicação
sucessiva.

Professora
Carla
Freitas
|
|

Formatos
e
Tipos
de
Papéis

¡  Os
papéis
de
desenho
são

c a r a c t e r i z a d o s
p e l a

transparência,
brancura
e

aspereza.

¡  Papéis
lisos
são
mais

indicados
para
desenhos
à

tinta.

¡  Papéis
mais
ásperos
são

melhores
para
desenhos

com
lápis
e
graIite.

Professora
Carla
Freitas
|
|

Formatos
e
Tipos
de
Papéis

Professora
Carla
Freitas
|
|

Formatos
e
Tipos
de
Papéis

Início
do
desenho

Para
começar
selecione
o
papel
adequado
(tipo
e
tamanho).

Prenda
o
papel
na
prancheta,
caso
use
régua
T
prenda
seu

papel
mais
próximo
(de
2
a
3
cm)
da
cabeça
do
T.

Para
Iixar
o
papel
preIira
Iita
do
tipo
crepe
que
é
a
mais

adequada.

Professora
Carla
Freitas
|
|

Prender
o
papel
Régua
T
Prender
o
papel

Régua
Paralela

Importante

1
–
Antes
de
começar
a
desenhar,
limpe
a
prancheta

2
–
VeriIicar
o
graIite
da
lapiseira
e
aponte
o
lápis
(quando
for
utilizá-‐lo)

3
–
No
desenho
a
tinta,
veriIique
a
carga
da
caneta
nanquim
e
seu
funcionamento

ante
de
começar

4
–
Não
use
a
borda
inferior
da
régua
T
ou
da
paralela.
NUNCA

5
–
Não
espete
o
compasso;
nem
na
prancheta,
nem
na
régua.

6
–
Não
volte
atrás
no
traço.

7
–
Não
use
o
escalímetro
para
traçar
retas.

8
–
Jamais
use
estiletes
ou
instrumentos
cortantes
sobre
a
prancheta
para
cortar

papel
e
não
use
a
régua
paralela
ou
T
como
guia
de
corte.

9
–
Lave
periodicamente
com
água
e
sabão
os
esquadros,
a
régua
T,
a
paralela
e
o

escalímetro.

10
–
Sua
prancheta
não
é
apoio
de
mochila,
não
deixe
mochila
e
objetos
pesados
em

cima
da
régua
paralela,
pois
daniIica
o
instrumento!

Professora
Carla
Freitas
|
|

Professora
Carla
Freitas
|
|

Ilustração
Gildo
Montenegro

Evite

trabalhar

assim

Evite
trabalhar
assim

Antes
de
começar
a
desenhar...

Antes
de
começar
a
desenhar…

Um
bom
desenhista
se
forma
com
três
pontos

importantes

PERSISTÊNCIA
|
TREINAMENTO
|
OBSERVAÇÃO

Professora
Carla
Freitas
|
|

Normas
de
Desenho
Técnico

¡  No
Brasil
a
norma
que
rege

os
princípios
gerais
de

representação
em
desenho

técnico
é
a
NBR
10067.

¡  “O
desenho
técnico
não
pode
sujeita-‐se
aos
gostos
e
caprichos
de

cada
desenhista,
pois
será
utilizado
por
proIissionais
diversos
para

chegar
à
fabricação
de
um
objeto
especíIico:
máquina,
cadeira
ou

casa.”

Gildo
Montenegro,
Desenho
Arquitetônico

¡  NBR
–
Normas
Brasileiras

Registradas

¡  AS
NBR’s
são
elaboradas
pela

ABNT,
Associação
Brasileira
de

Normas
Técnicas,
responsável

por
estudar
e
elaborar
padrões

técnicos
proIissionais
para
o

Brasil.

Professora
Carla
Freitas
|
|

Normas
de
Desenho
Técnico

¡  “A
base
para
maior
parte
do
desenho
arquitetônico
é
a
linha,
cuja
essência

é
a
continuidade.
Em
um
desenho
constituído
somente
de
linhas,
a

informação
arquitetônica
transmitida
(espaço
volumétrico;
deIinição
dos

elementos
planos,
sólidos
e
vazios;
profundidade)
depende

primordialmente
das
diferenças
discerníveis
no
peso
visual
dos
tipos
de

linhas
usados.”
F.
Ching.
Representação
GráIica
em
Arquitetura

Professora
Carla
Freitas
|
|

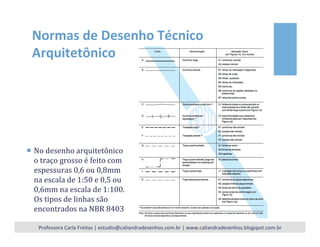

Normas
de
Desenho
Técnico

Arquitetônico

¡  No
desenho
arquitetônico

o
traço
grosso
é
feito
com

espessuras
0,6
ou
0,8mm

na
escala
de
1:50
e
0,5
ou

0,6mm
na
escala
de
1:100.

Os
tipos
de
linhas
são

encontrados
na
NBR
8403

Professora
Carla
Freitas
|
|

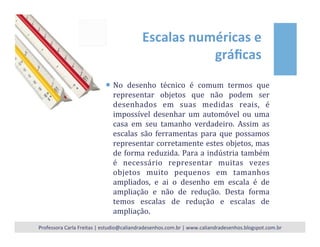

Escalas
numéricas
e

gráﬁcas

¡  No
desenho
técnico
é
comum
termos
que

representar
objetos
que
não
podem
ser

desenhados
em
suas
medidas
reais,
é

impossível
desenhar
um
automóvel
ou
uma

casa
em
seu
tamanho
verdadeiro.
Assim
as

escalas
são
ferramentas
para
que
possamos

representar
corretamente
estes
objetos,
mas

de
forma
reduzida.
Para
a
indústria
também

é
necessário
representar
muitas
vezes

objetos
muito
pequenos
em
tamanhos

ampliados,
e
ai
o
desenho
em
escala
é
de

ampliação
e
não
de
redução.
Desta
forma

temos
escalas
de
redução
e
escalas
de

ampliação.

Professora
Carla
Freitas
|
|

Escalas
numéricas
e
gráﬁcas

¡  As
escalas
gráIicas
são
a
representação
em
desenho
das
escalas

numéricas,
e
são
muito
úteis
em
desenhos
de
revistas
e
livros
onde

a
impressão
fotográIica
muitas
vezes
altera
a
escala
original.

¡  Exemplo:

¡  A
escala
gráIica
correspondente
a
1:50
é
representada
por

segmentos
iguais
de
2cm,
isso
porque
se
dividirmos
1m
por
50

teremos
0,02m
ou
2cm.

Professora
Carla
Freitas
|
|

Sistema
de
Representação,
Convenções

e
Etapas
do
Desenho
Arquitetônico

Professora
Carla
Freitas
|
|

As
projeções
ortográIicas
(ortogonais)
da
geometria
descritiva
são
usadas
no

desenho
arquitetônico
apenas
mudando
os
termos
técnicos.

Sistema
de
Representação,
Convenções
e

Etapas
do
Desenho
Arquitetônico

Professora
Carla
Freitas
|
|

Etapas
do
Desenho
Arquitetônico

Professora
Carla
Freitas
|
|

Caligraﬁa
Técnica

¡  O
desenho
técnico
exige
boa
apresentação
e
não
podemos
dispensar
o

correto
uso
de
letras
e
algarismos
para
completar
as
informações
gráIicas

dos
projetos.

¡  “Todos
os
símbolos
e
letras
de
apresentação
gráIica
devem
ser

considerados
elementos
na
composição
de
uma
apresentação.
Seu

impacto
sobre
a
composição
depende
do
tamanho,
do
peso
e
da

colocação.”

(F.
Ching.
Representação
GráIica
em
Arquitetura)

Professora
Carla
Freitas
|
|

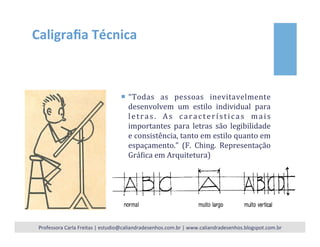

Caligraﬁa
Técnica

¡  “Todas
as
pessoas
inevitavelmente

desenvolvem
um
estilo
individual
para

letras.
As
características
mais

importantes
para
letras
são
legibilidade

e
consistência,
tanto
em
estilo
quanto
em

espaçamento.”
(F.
Ching.
Representação

GráIica
em
Arquitetura)

Professora
Carla
Freitas
|
|

Exercício

Desenho
de
um
projeto
arquitetônico
em
escala

adequada
conforme
as
normas
técnicas
brasileiras.

Orientação
em
sala
de
aula.

Professora
Carla
Freitas
|
|

Caligraﬁa
Técnica

Recomenda-‐se
para
o
desenho
manual
de
letras

e
algarismos:

1)
caligraIia
inclinada
não
é
recomendada;

2)altura
mínima
para
texto
é
de
3milimetros;

3)espaçamento
entre
linhas
deve
ser
igual
ou

superior
a
3milimetros;

4)direção
do
texto

Professora
Carla
Freitas
|
|
