Modelagem de Dados

Prof. Ms. Fabricio Lopes Sanchez
Tópicos
• Modelagem de dados? O que é?
• Os três pilares da modelagem de dados
  – Modelagem conceitual
  – Modelagem lógica
  – Modelagem física
• Um exemplo?
• Porque é importante?
• Conclusões

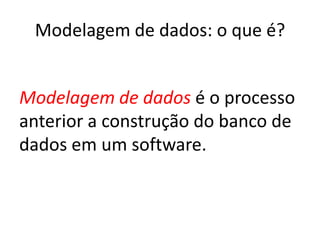

Modelagem de dados: o que é?


Modelagem de dados é o processo
anterior a construção do banco de
dados em um software.
Modelagem de dados: o que é?
O processo de construção de um software pode
ser subdivido em três grandes etapas...




 Levantamento       Modelagem
                                    Implementação
 de requisitos e    dos dados
                                     do sistema em
 documentação
                                    uma linguagem

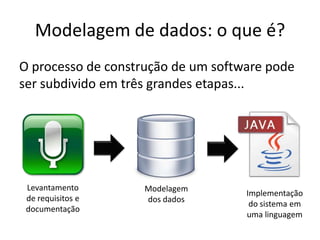

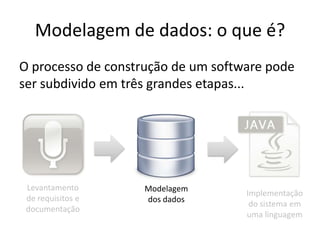

Modelagem de dados: o que é?
O processo de construção de um software pode
ser subdivido em três grandes etapas...




 Levantamento       Modelagem
                                    Implementação
 de requisitos e    dos dados
                                     do sistema em
 documentação
                                    uma linguagem

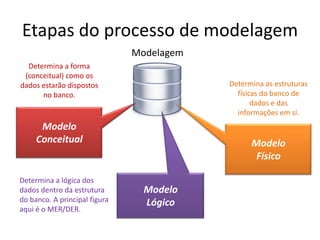

Etapas do processo de modelagem
                               Modelagem
  Determina a forma
 (conceitual) como os
dados estarão dispostos                    Determina as estruturas
      no banco.                              físicas do banco de
                                                  dados e das
                                             informações em sí.
      Modelo
     Conceitual                                  Modelo
                                                  Físico

Determina a lógica dos
dados dentro da estrutura        Modelo
do banco. A principal figura     Lógico
aqui é o MER/DER.

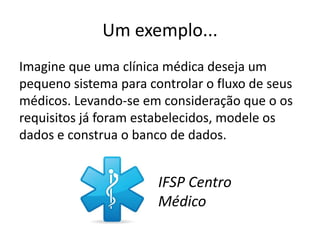

Um exemplo...
Imagine que uma clínica médica deseja um
pequeno sistema para controlar o fluxo de seus
médicos. Levando-se em consideração que o os
requisitos já foram estabelecidos, modele os
dados e construa o banco de dados.


                       IFSP Centro
                       Médico

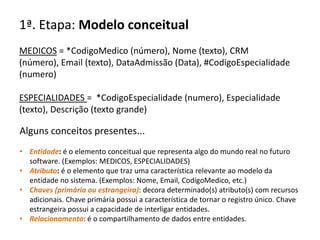

1ª. Etapa: Modelo conceitual
MEDICOS = *CodigoMedico (número), Nome (texto), CRM
(número), Email (texto), DataAdmissão (Data), #CodigoEspecialidade
(numero)

ESPECIALIDADES = *CodigoEspecialidade (numero), Especialidade
(texto), Descrição (texto grande)

Alguns conceitos presentes...
• Entidade: é o elemento conceitual que representa algo do mundo real no futuro
  software. (Exemplos: MEDICOS, ESPECIALIDADES)
• Atributo: é o elemento que traz uma característica relevante ao modelo da
  entidade no sistema. (Exemplos: Nome, Email, CodigoMedico, etc.)
• Chaves (primária ou estrangeira): decora determinado(s) atributo(s) com recursos
  adicionais. Chave primária possui a característica de tornar o registro único. Chave
  estrangeira possui a capacidade de interligar entidades.
• Relacionamento: é o compartilhamento de dados entre entidades.

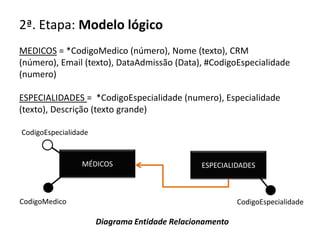

2ª. Etapa: Modelo lógico
MEDICOS = *CodigoMedico (número), Nome (texto), CRM
(número), Email (texto), DataAdmissão (Data), #CodigoEspecialidade
(numero)

ESPECIALIDADES = *CodigoEspecialidade (numero), Especialidade
(texto), Descrição (texto grande)

CodigoEspecialidade


                 MÉDICOS                       ESPECIALIDADES



CodigoMedico                                             CodigoEspecialidade

                      Diagrama Entidade Relacionamento

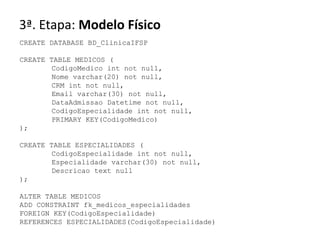

3ª. Etapa: Modelo Físico
CREATE DATABASE BD_ClinicaIFSP

CREATE TABLE MEDICOS (
        CodigoMedico int not null,
        Nome varchar(20) not null,
        CRM int not null,
        Email varchar(30) not null,
        DataAdmissao Datetime not null,
        CodigoEspecialidade int not null,
        PRIMARY KEY(CodigoMedico)
);

CREATE TABLE ESPECIALIDADES (
        CodigoEspecialidade int not null,
        Especialidade varchar(30) not null,
        Descricao text null
);

ALTER TABLE MEDICOS
ADD CONSTRAINT fk_medicos_especialidades
FOREIGN KEY(CodigoEspecialidade)
REFERENCES ESPECIALIDADES(CodigoEspecialidade)
Porque é importante saber?


     Porque a modelagem errada
fatalmente implicará em um banco de
 dados com problema, que implicará
  em uma aplicação com problema.

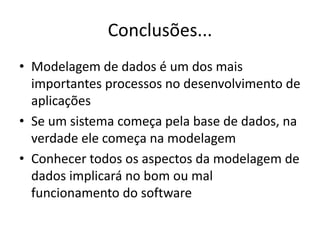

Conclusões...
• Modelagem de dados é um dos mais
  importantes processos no desenvolvimento de
  aplicações
• Se um sistema começa pela base de dados, na
  verdade ele começa na modelagem
• Conhecer todos os aspectos da modelagem de
  dados implicará no bom ou mal
  funcionamento do software
