1. Modelagem de Dados
Prof. Maurício Lima
Administração de Sistemas de Informação
Faculdade Novos Horizontes

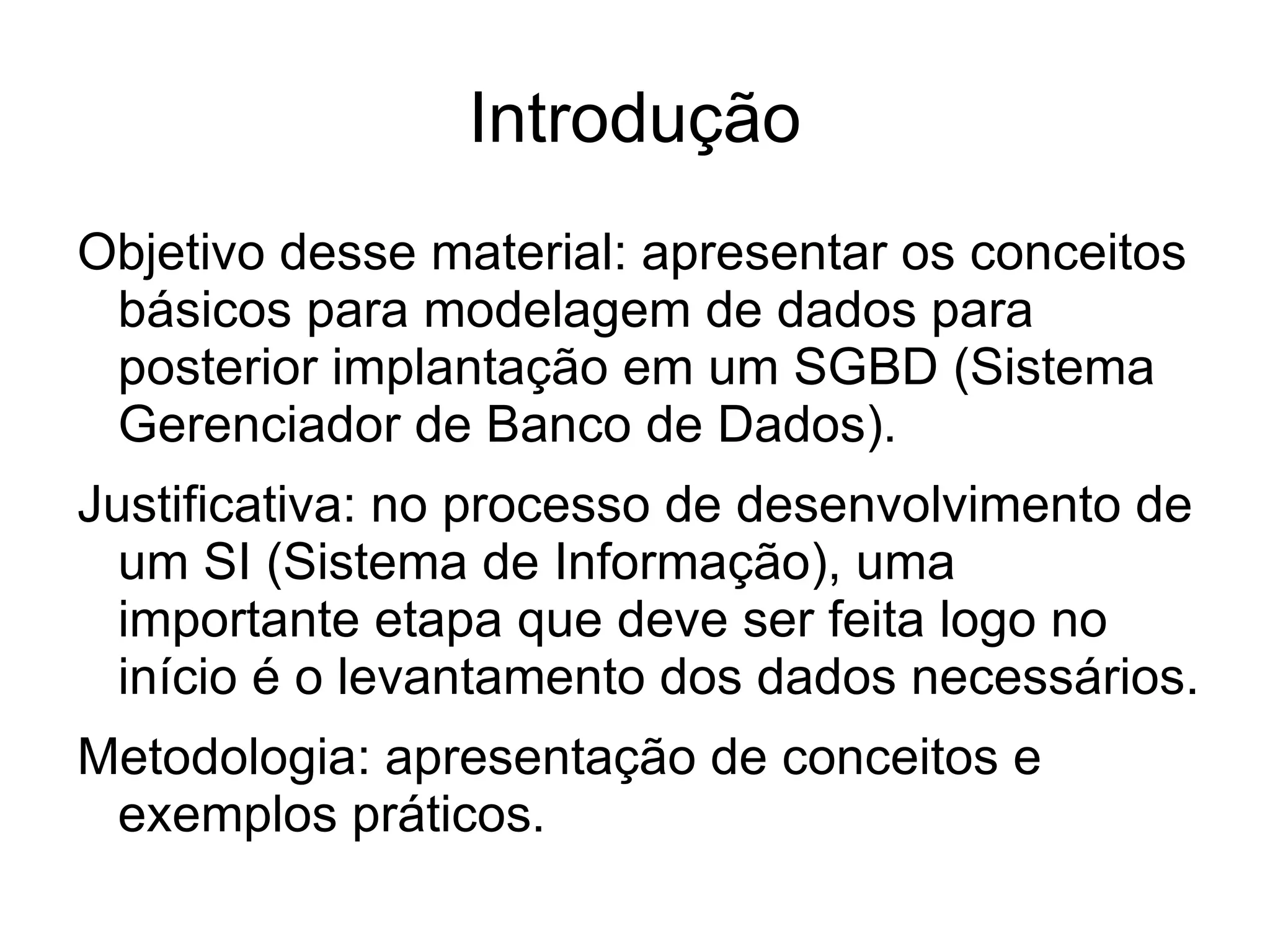

2. Introdução
Objetivo desse material: apresentar os conceitos
básicos para modelagem de dados para
posterior implantação em um SGBD (Sistema
Gerenciador de Banco de Dados).
Justificativa: no processo de desenvolvimento de
um SI (Sistema de Informação), uma
importante etapa que deve ser feita logo no
início é o levantamento dos dados necessários.
Metodologia: apresentação de conceitos e
exemplos práticos.

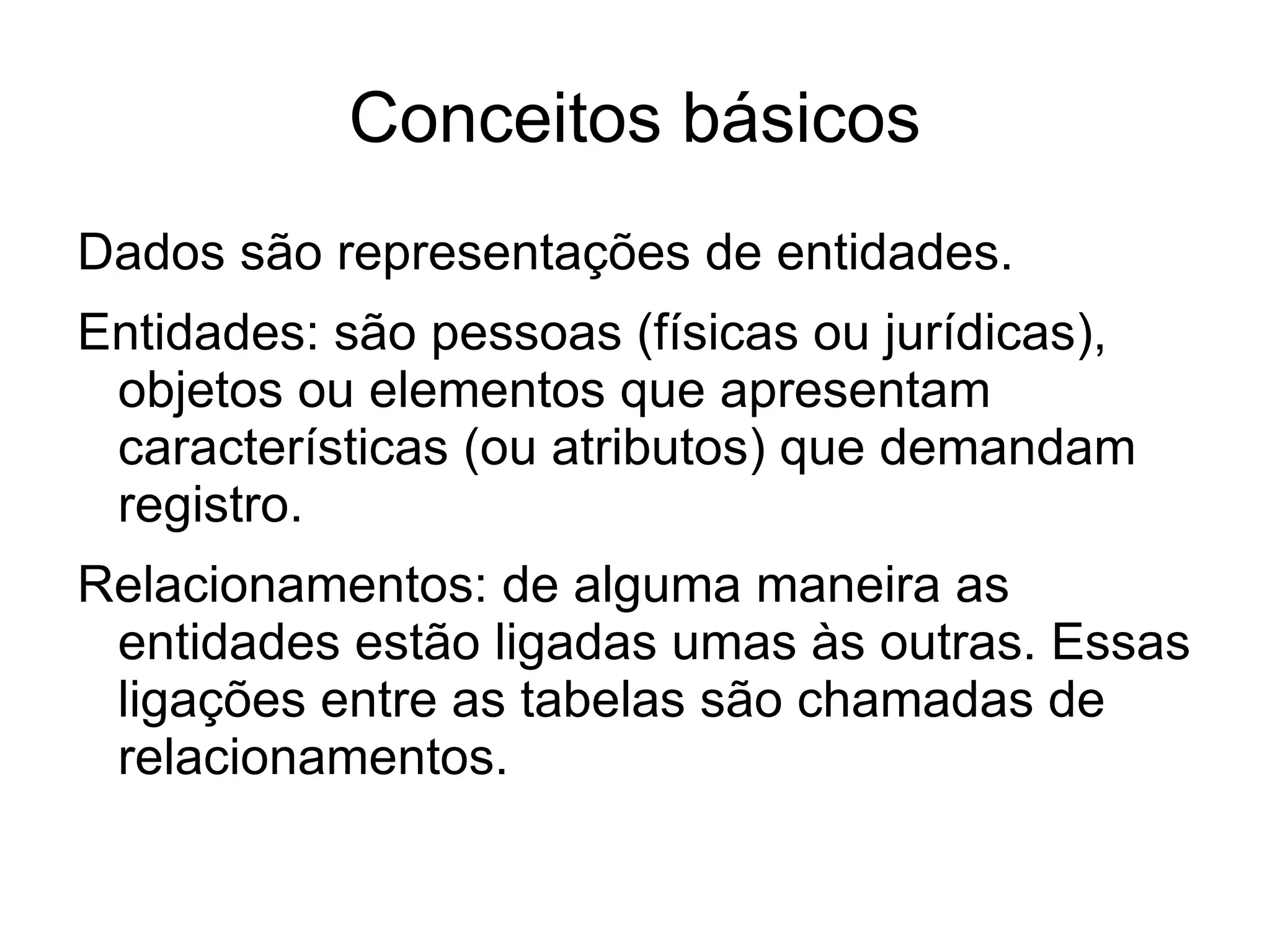

3. Conceitos básicos
Dados são representações de entidades.
Entidades: são pessoas (físicas ou jurídicas),
objetos ou elementos que apresentam
características (ou atributos) que demandam
registro.
Relacionamentos: de alguma maneira as
entidades estão ligadas umas às outras. Essas
ligações entre as tabelas são chamadas de
relacionamentos.

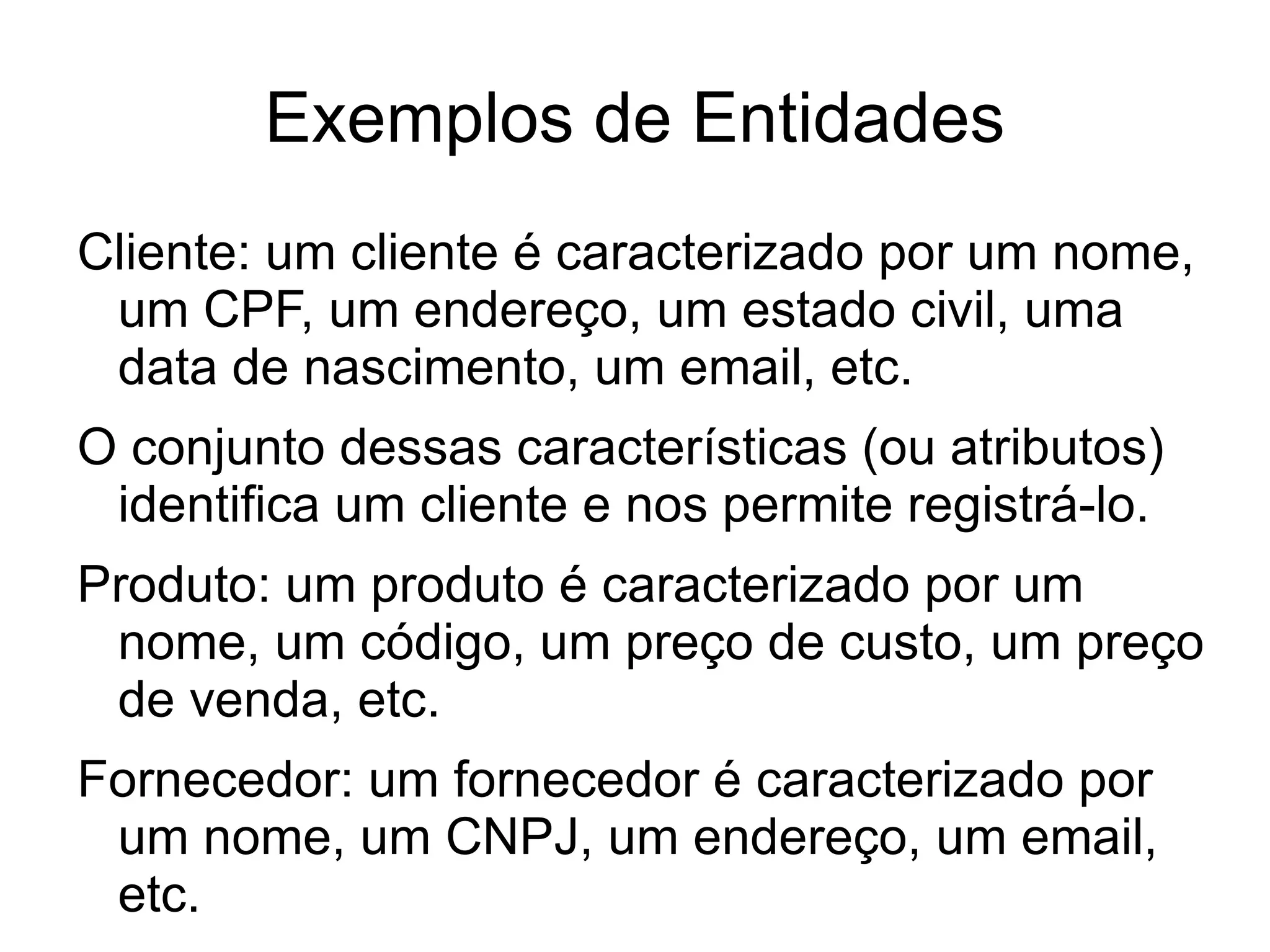

4. Exemplos de Entidades
Cliente: um cliente é caracterizado por um nome,
um CPF, um endereço, um estado civil, uma
data de nascimento, um email, etc.
O conjunto dessas características (ou atributos)
identifica um cliente e nos permite registrá-lo.
Produto: um produto é caracterizado por um
nome, um código, um preço de custo, um preço
de venda, etc.
Fornecedor: um fornecedor é caracterizado por
um nome, um CNPJ, um endereço, um email,
etc.

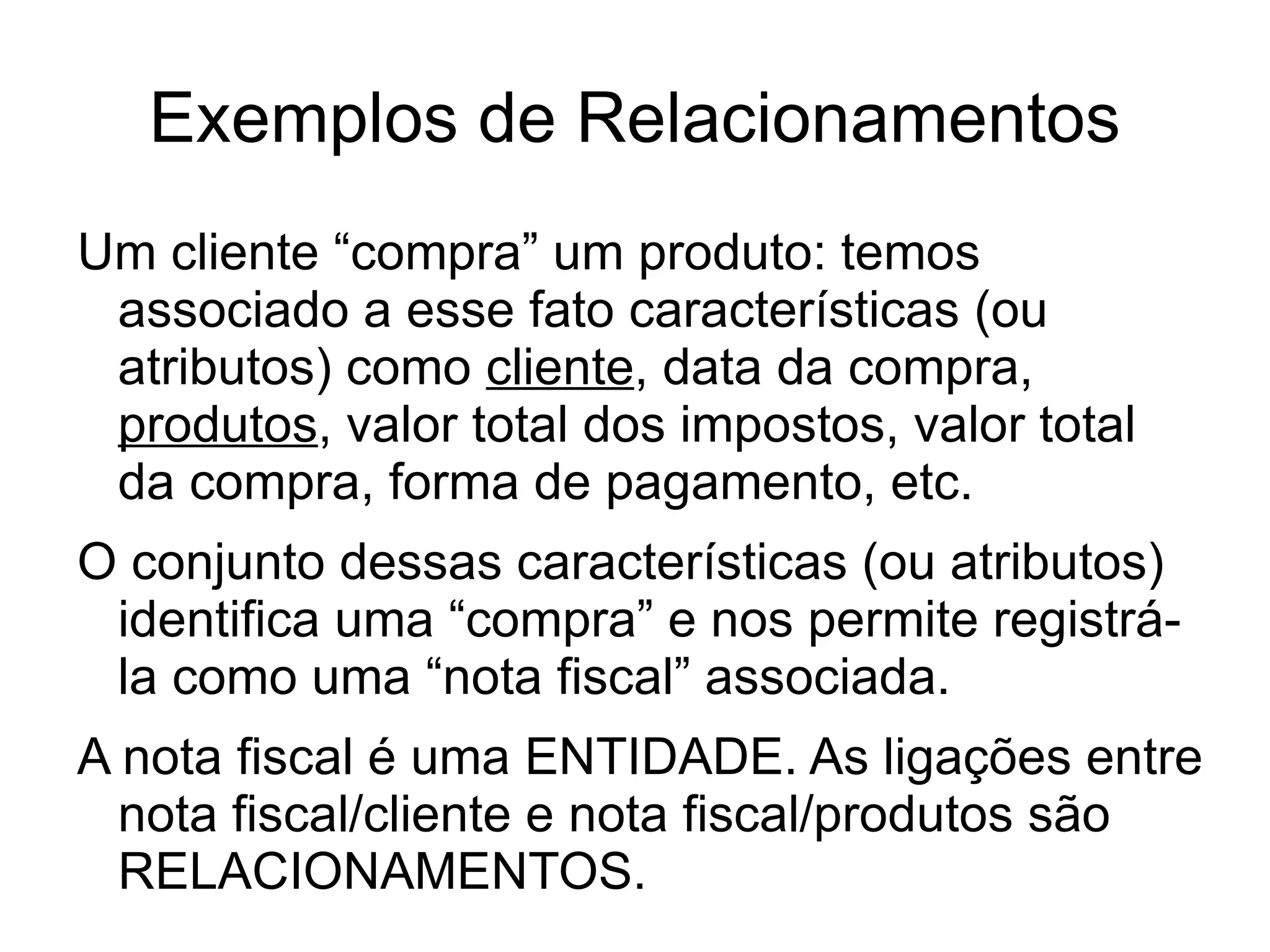

5. Exemplos de Relacionamentos
Um cliente “compra” um produto: temos
associado a esse fato características (ou
atributos) como cliente, data da compra,
produtos, valor total dos impostos, valor total
da compra, forma de pagamento, etc.
O conjunto dessas características (ou atributos)
identifica uma “compra” e nos permite registrá-
la como uma “nota fiscal” associada.
A nota fiscal é uma ENTIDADE. As ligações entre
nota fiscal/cliente e nota fiscal/produtos são
RELACIONAMENTOS.

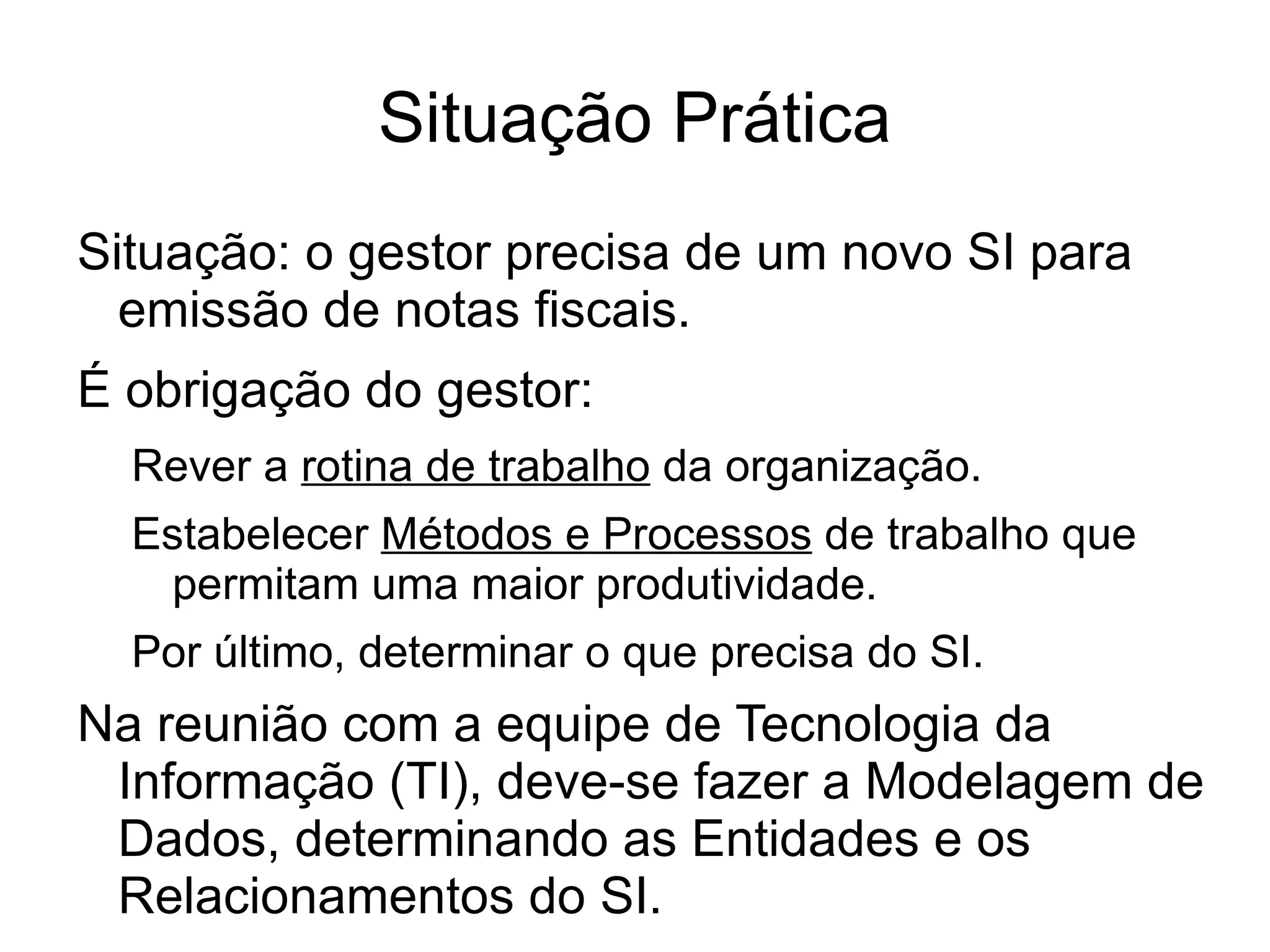

6. Situação Prática
Situação: o gestor precisa de um novo SI para
emissão de notas fiscais.
É obrigação do gestor:
Rever a rotina de trabalho da organização.
Estabelecer Métodos e Processos de trabalho que
permitam uma maior produtividade.
Por último, determinar o que precisa do SI.
Na reunião com a equipe de Tecnologia da
Informação (TI), deve-se fazer a Modelagem de
Dados, determinando as Entidades e os
Relacionamentos do SI.

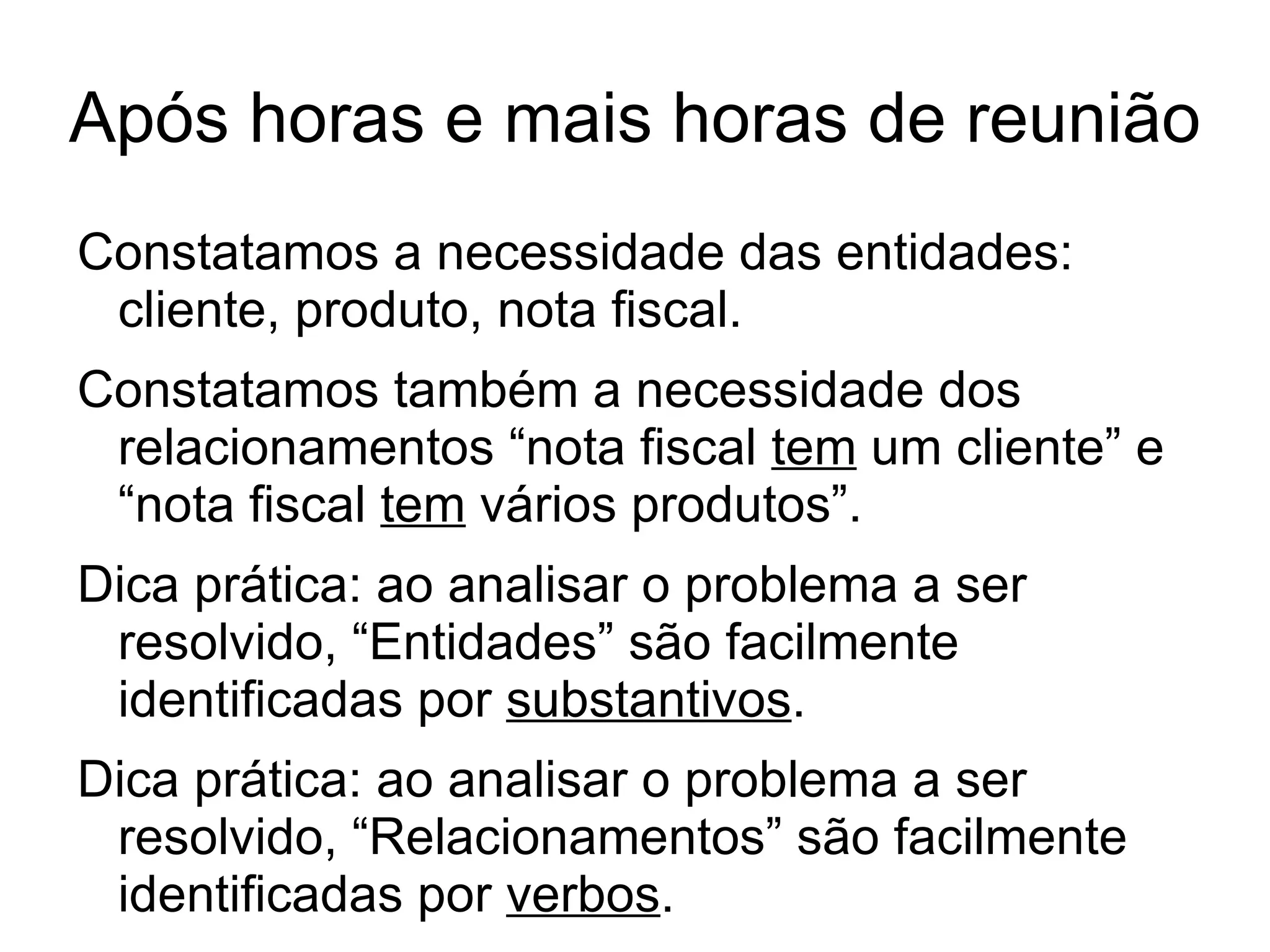

7. Após horas e mais horas de reunião
Constatamos a necessidade das entidades:
cliente, produto, nota fiscal.
Constatamos também a necessidade dos
relacionamentos “nota fiscal tem um cliente” e
“nota fiscal tem vários produtos”.
Dica prática: ao analisar o problema a ser
resolvido, “Entidades” são facilmente
identificadas por substantivos.
Dica prática: ao analisar o problema a ser
resolvido, “Relacionamentos” são facilmente
identificadas por verbos.

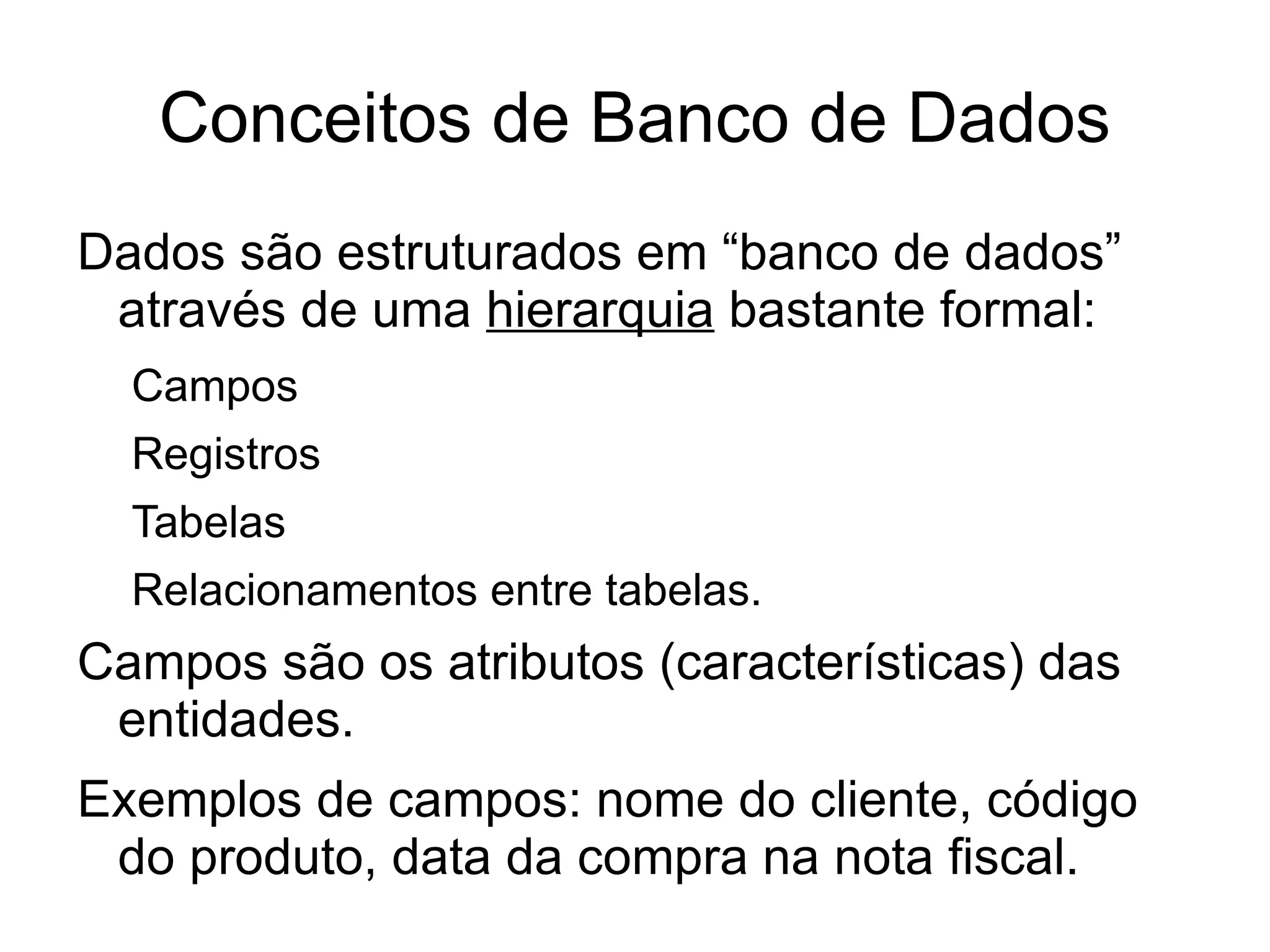

8. Conceitos de Banco de Dados
Dados são estruturados em “banco de dados”
através de uma hierarquia bastante formal:
Campos
Registros
Tabelas
Relacionamentos entre tabelas.
Campos são os atributos (características) das
entidades.
Exemplos de campos: nome do cliente, código
do produto, data da compra na nota fiscal.

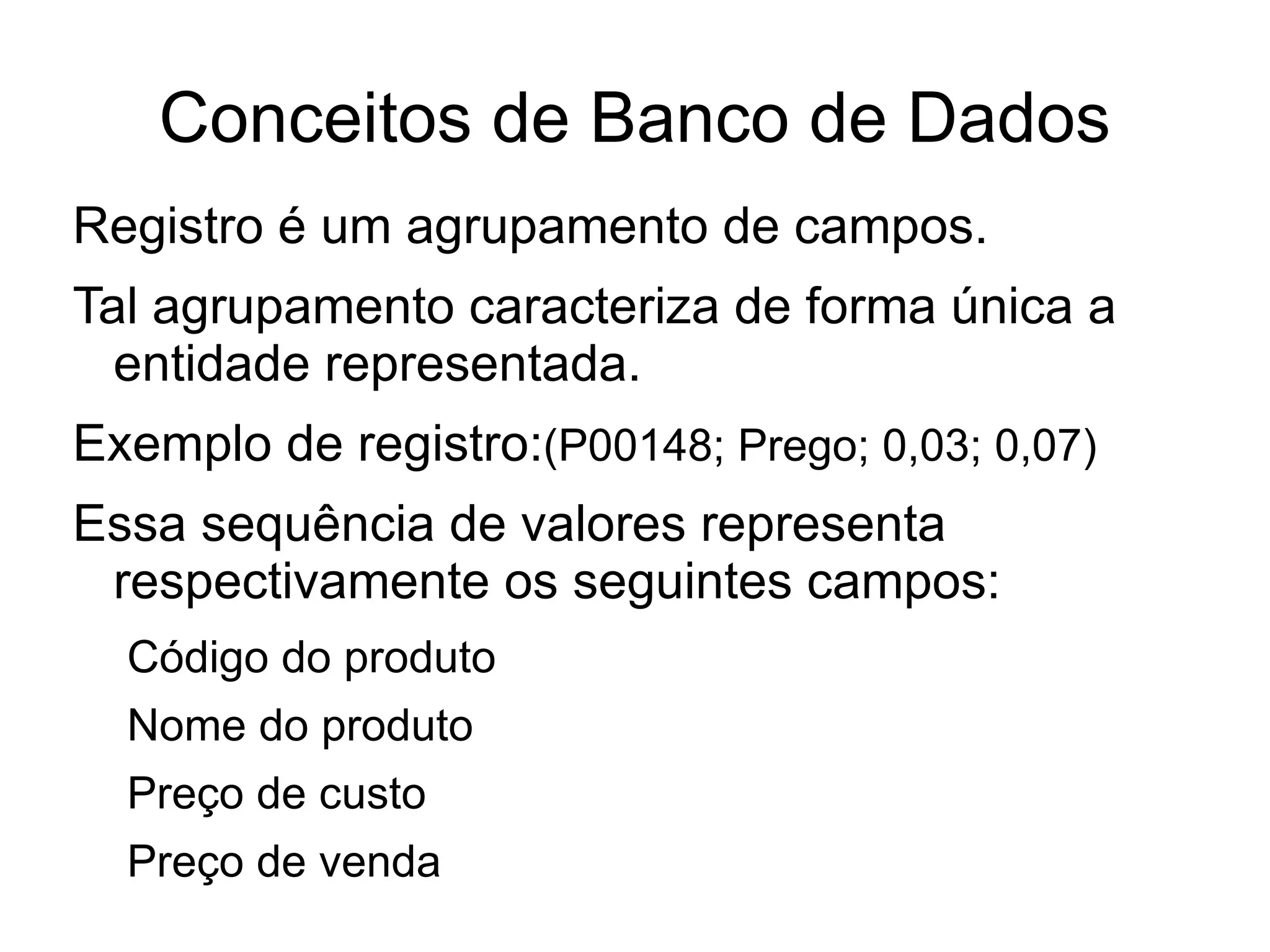

9. Conceitos de Banco de Dados
Registro é um agrupamento de campos.
Tal agrupamento caracteriza de forma única a
entidade representada.
Exemplo de registro:(P00148; Prego; 0,03; 0,07)
Essa sequência de valores representa
respectivamente os seguintes campos:
Código do produto
Nome do produto
Preço de custo
Preço de venda

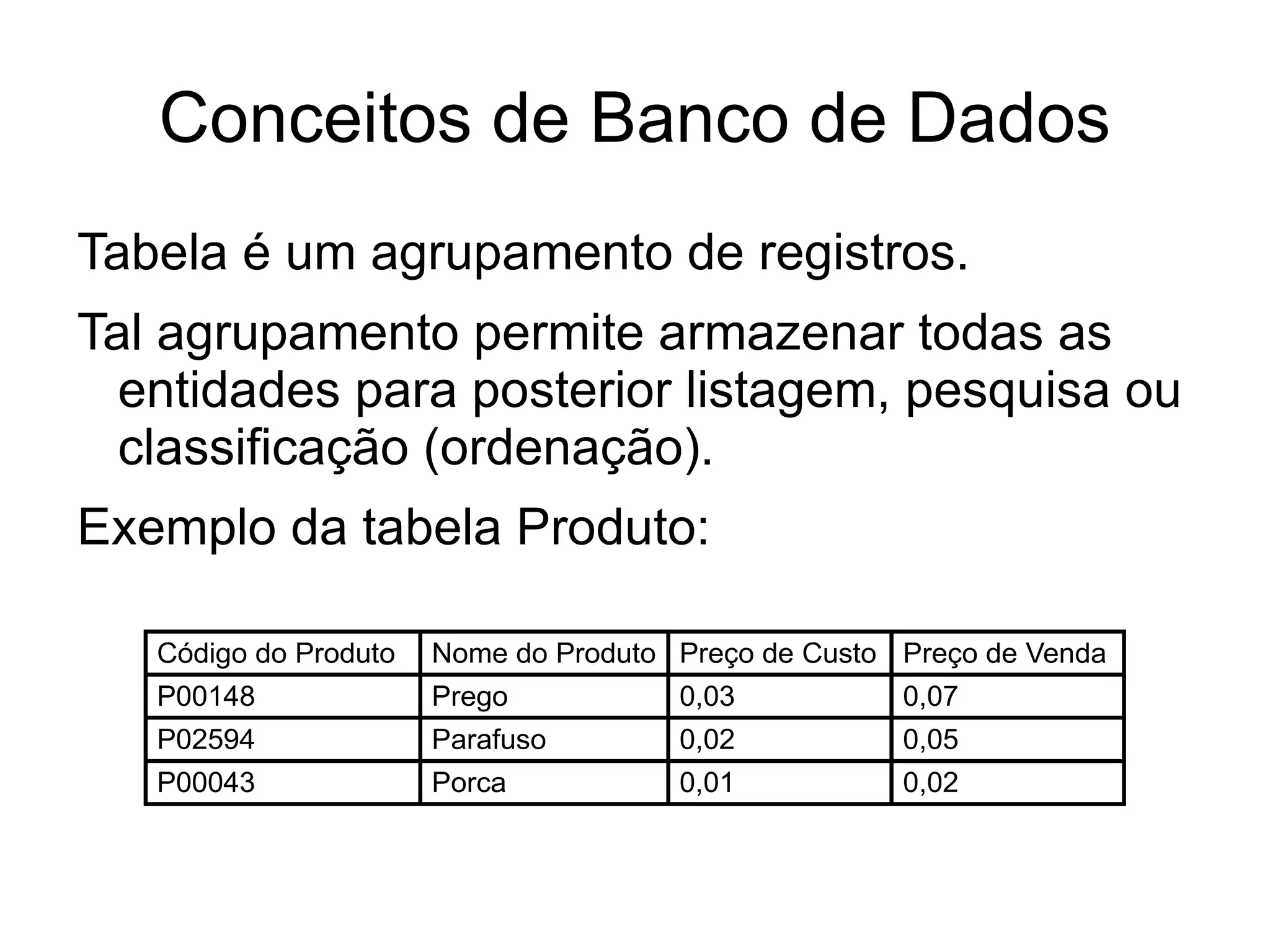

10. Conceitos de Banco de Dados
Tabela é um agrupamento de registros.
Tal agrupamento permite armazenar todas as
entidades para posterior listagem, pesquisa ou
classificação (ordenação).
Exemplo da tabela Produto:
Código do Produto Nome do Produto Preço de Custo Preço de Venda
P00148 Prego 0,03 0,07
P02594 Parafuso 0,02 0,05
P00043 Porca 0,01 0,02

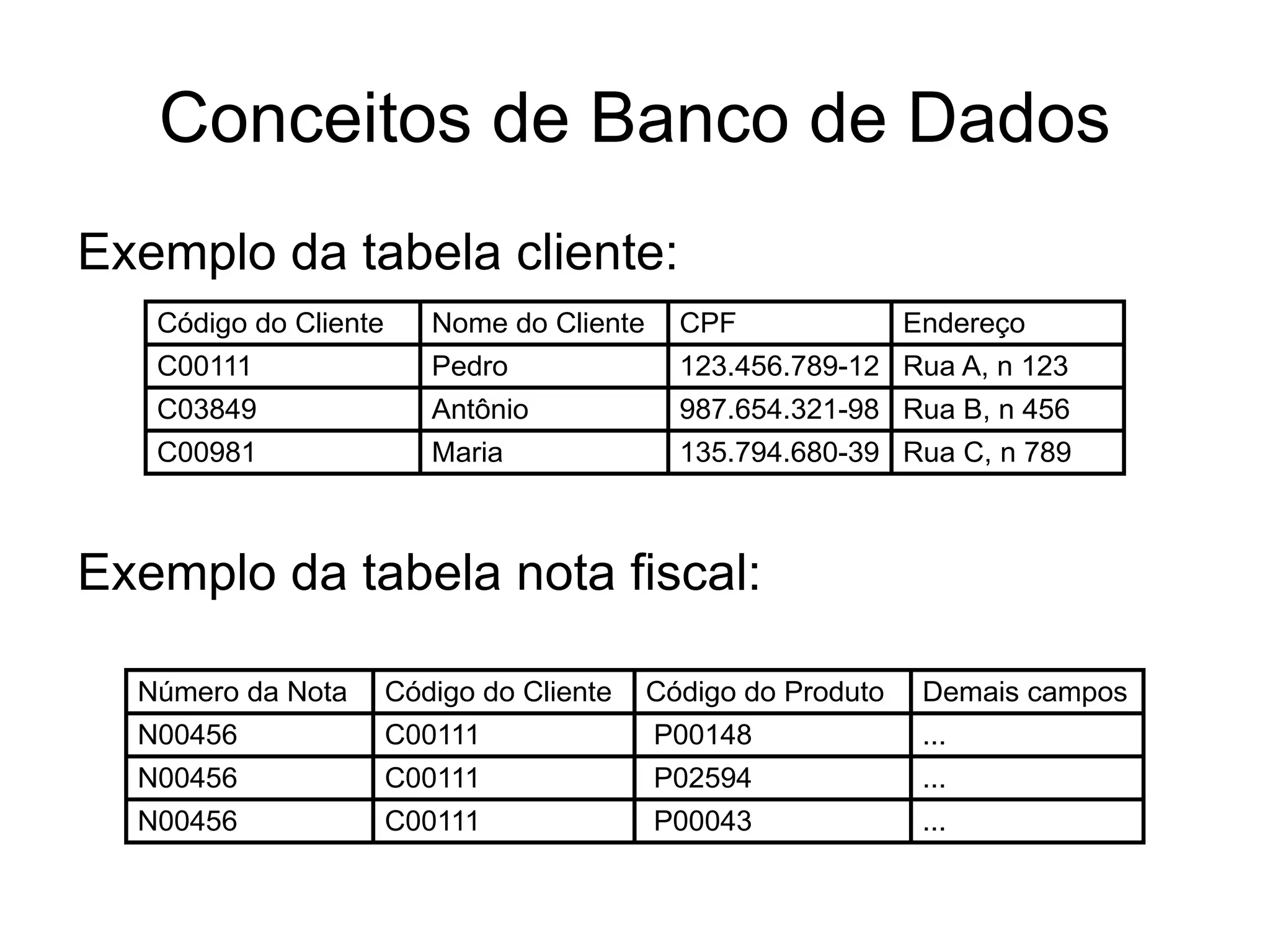

11. Conceitos de Banco de Dados
Exemplo da tabela cliente:
Código do Cliente Nome do Cliente CPF Endereço
C00111 Pedro 123.456.789-12 Rua A, n 123
C03849 Antônio 987.654.321-98 Rua B, n 456
C00981 Maria 135.794.680-39 Rua C, n 789
Exemplo da tabela nota fiscal:
Número da Nota Código do Cliente Código do Produto Demais campos
N00456 C00111 P00148 ...
N00456 C00111 P02594 ...
N00456 C00111 P00043 ...

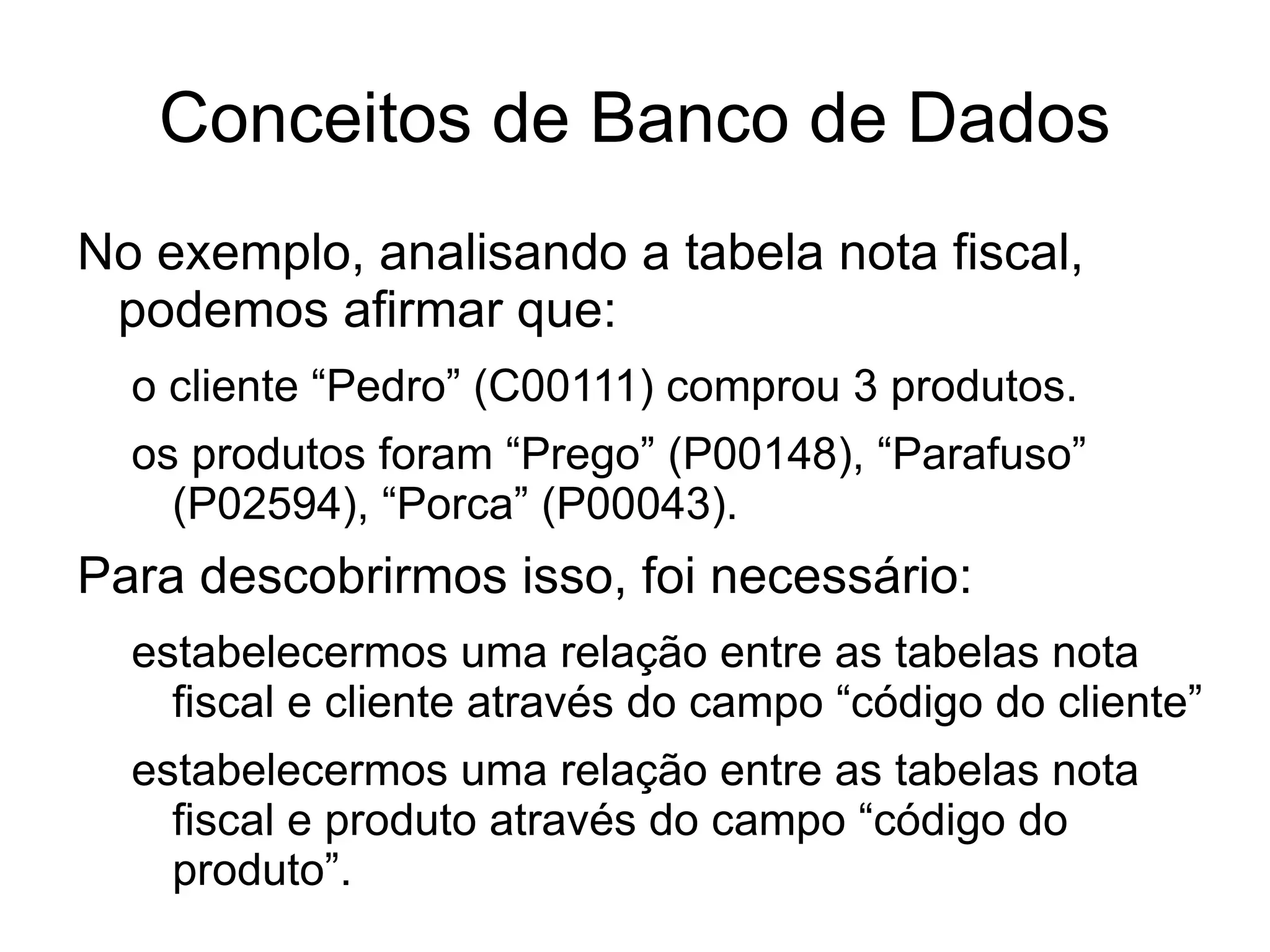

12. Conceitos de Banco de Dados
No exemplo, analisando a tabela nota fiscal,
podemos afirmar que:
o cliente “Pedro” (C00111) comprou 3 produtos.
os produtos foram “Prego” (P00148), “Parafuso”
(P02594), “Porca” (P00043).
Para descobrirmos isso, foi necessário:
estabelecermos uma relação entre as tabelas nota
fiscal e cliente através do campo “código do cliente”
estabelecermos uma relação entre as tabelas nota
fiscal e produto através do campo “código do
produto”.

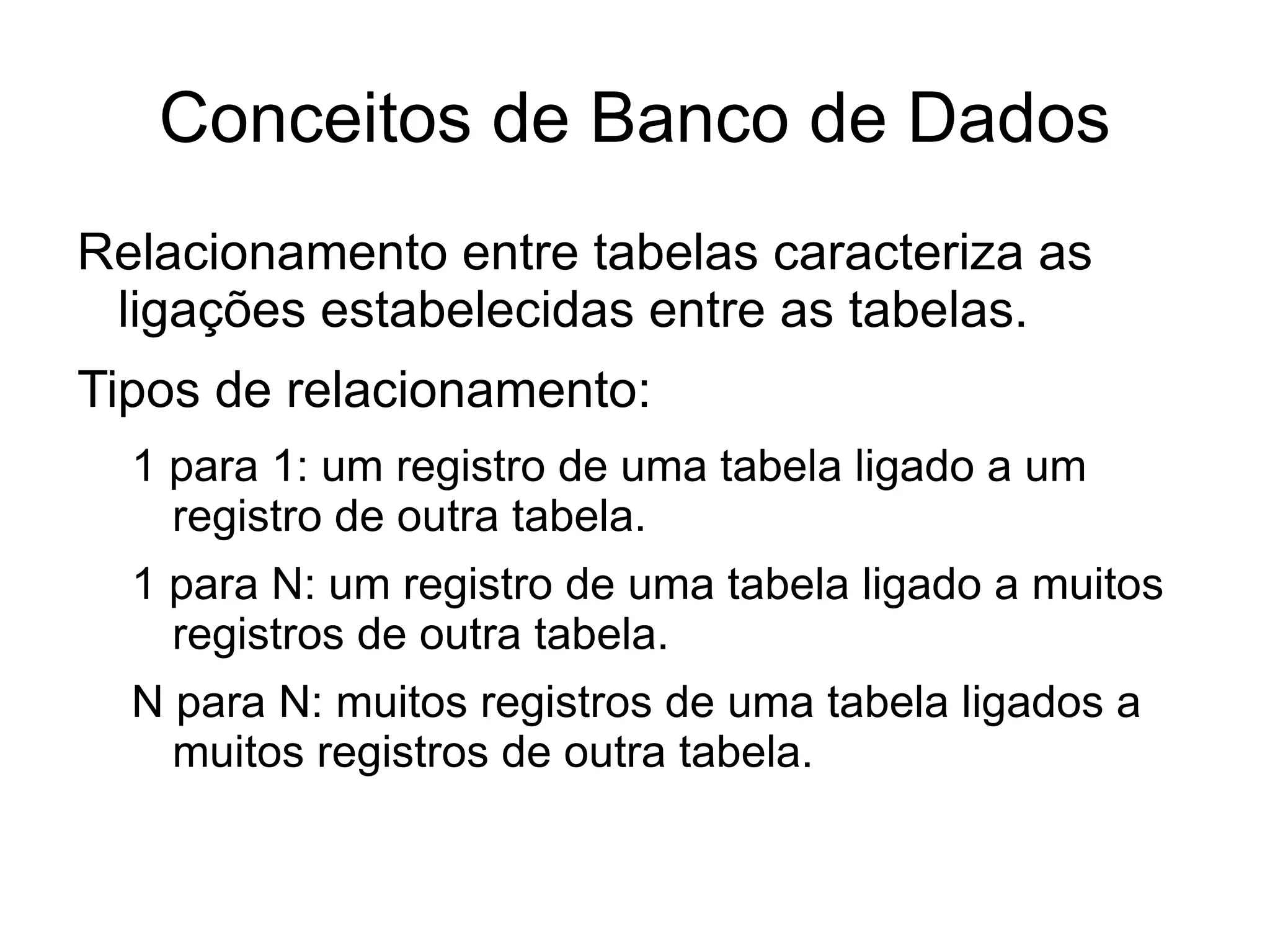

13. Conceitos de Banco de Dados
Relacionamento entre tabelas caracteriza as
ligações estabelecidas entre as tabelas.
Tipos de relacionamento:
1 para 1: um registro de uma tabela ligado a um
registro de outra tabela.
1 para N: um registro de uma tabela ligado a muitos
registros de outra tabela.
N para N: muitos registros de uma tabela ligados a
muitos registros de outra tabela.

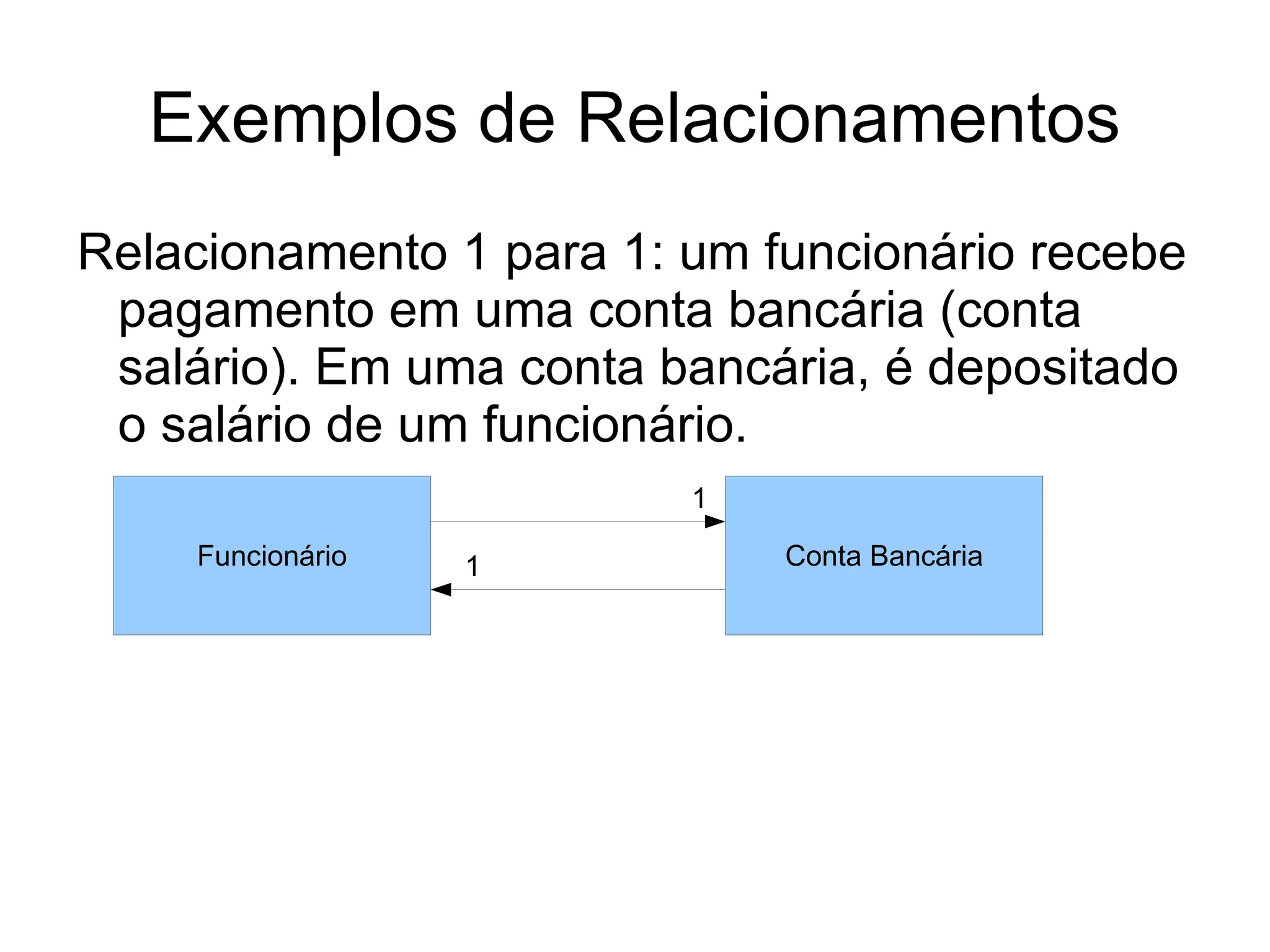

14. Exemplos de Relacionamentos
Relacionamento 1 para 1: um funcionário recebe
pagamento em uma conta bancária (conta
salário). Em uma conta bancária, é depositado
o salário de um funcionário.
1
Funcionário 1 Conta Bancária

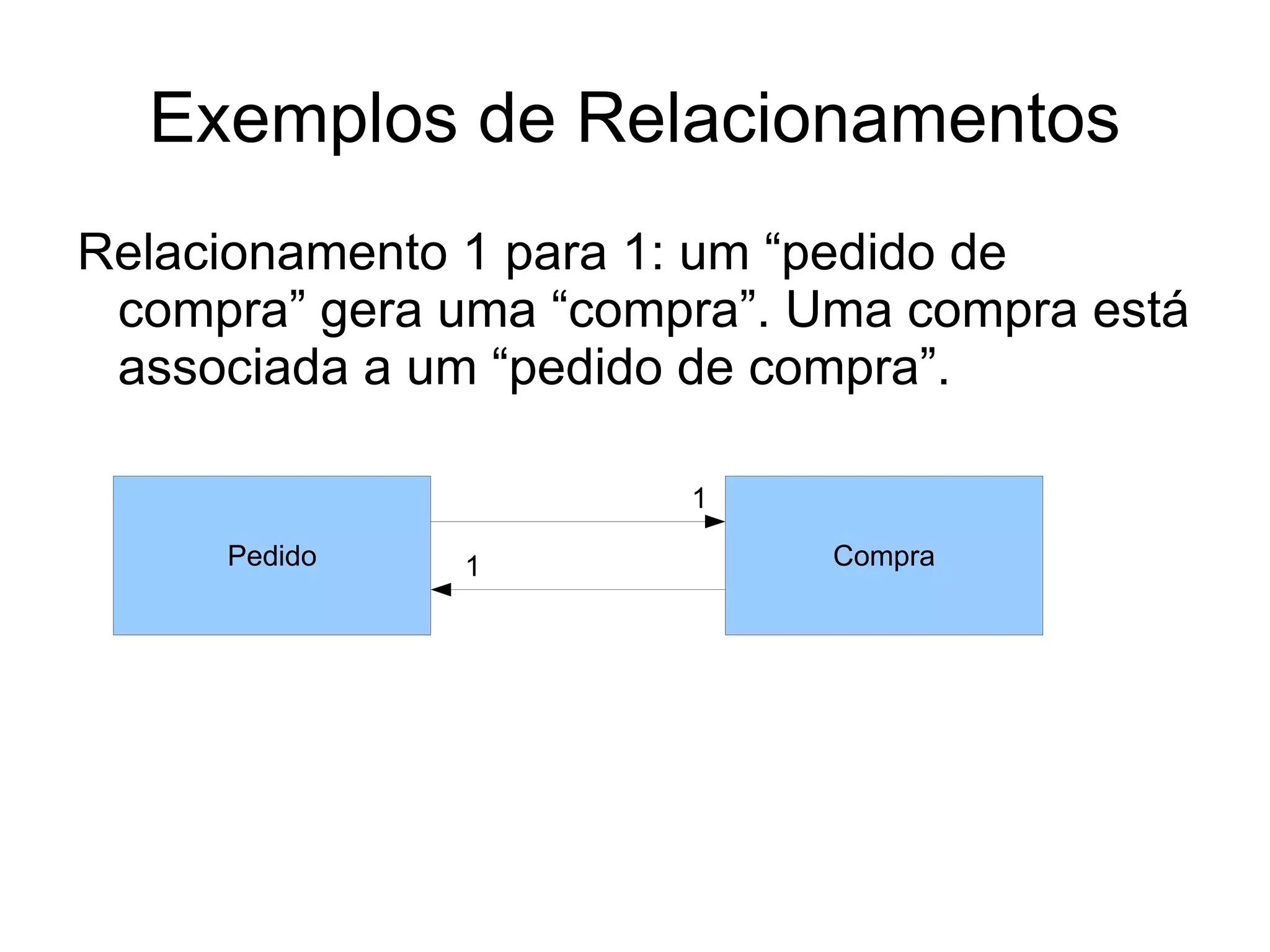

15. Exemplos de Relacionamentos
Relacionamento 1 para 1: um “pedido de
compra” gera uma “compra”. Uma compra está
associada a um “pedido de compra”.
1
Pedido 1 Compra

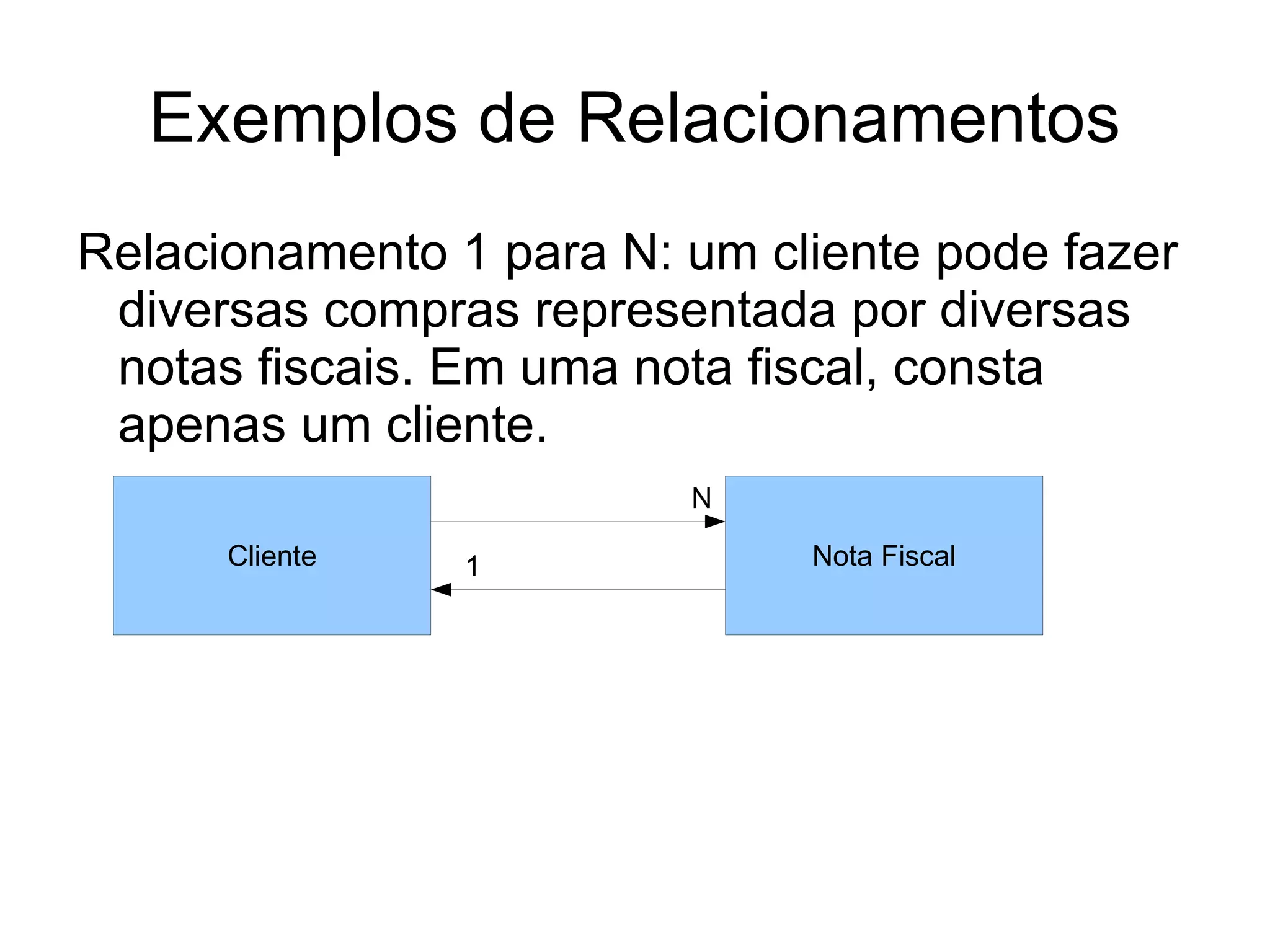

16. Exemplos de Relacionamentos
Relacionamento 1 para N: um cliente pode fazer
diversas compras representada por diversas
notas fiscais. Em uma nota fiscal, consta
apenas um cliente.
N
Cliente 1 Nota Fiscal

17. Exemplos de Relacionamentos
Relacionamento 1 para N: um setor tem diversos
funcionários. Um funcionário pertence apenas
a um setor.
N
Setor Funcionário
1

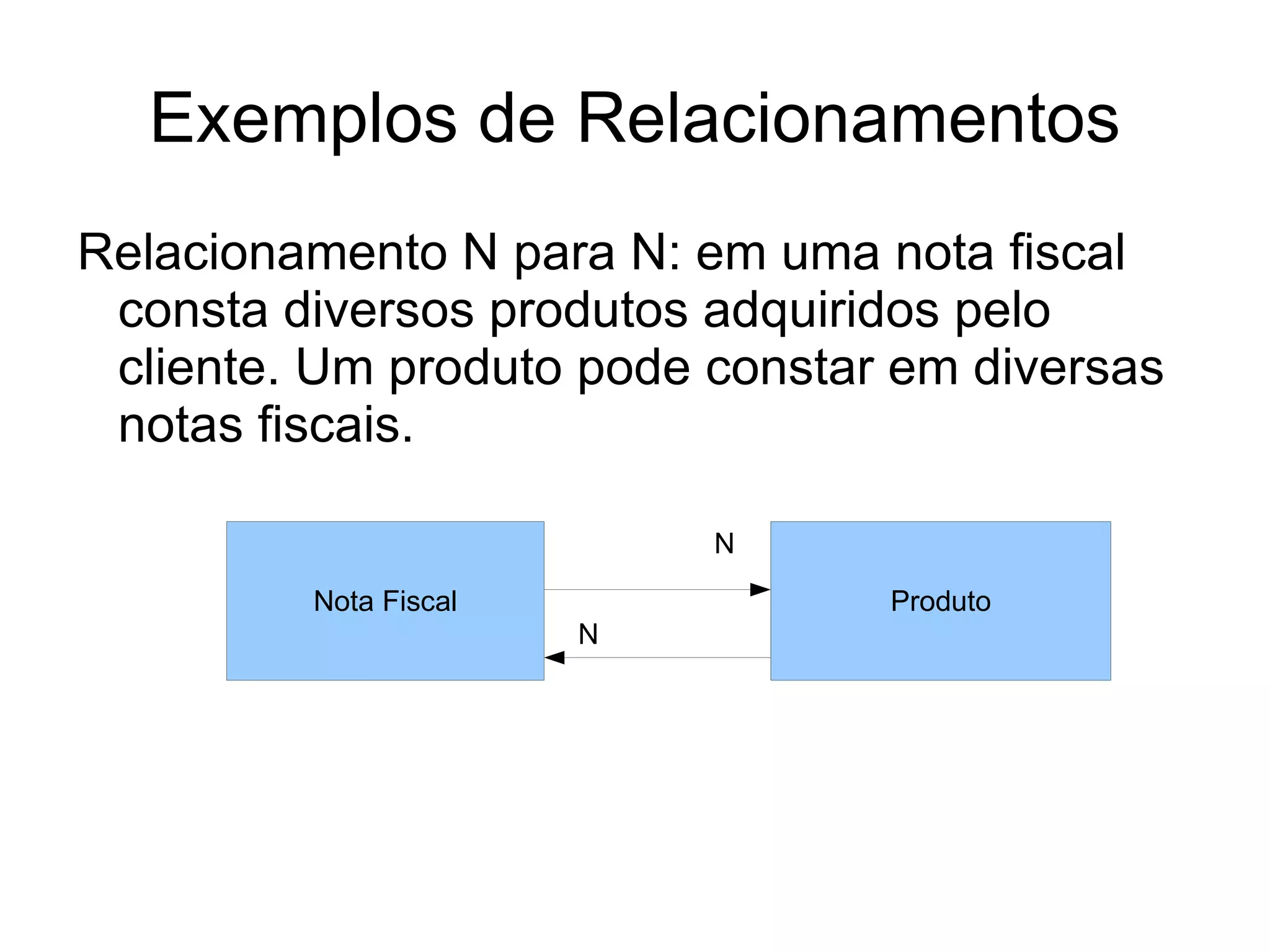

18. Exemplos de Relacionamentos
Relacionamento N para N: em uma nota fiscal
consta diversos produtos adquiridos pelo
cliente. Um produto pode constar em diversas
notas fiscais.
N
Nota Fiscal Produto
N

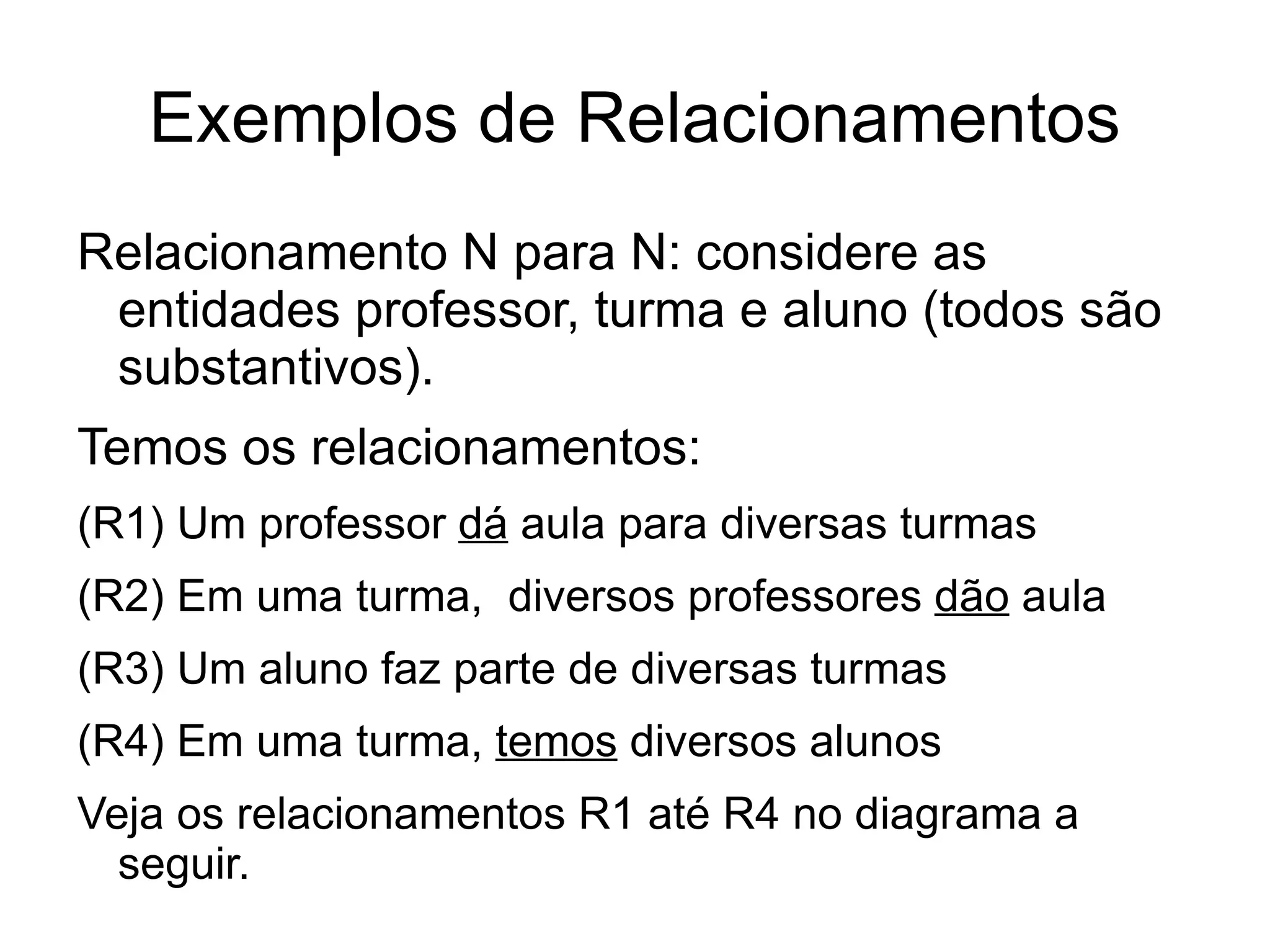

19. Exemplos de Relacionamentos
Relacionamento N para N: considere as
entidades professor, turma e aluno (todos são
substantivos).
Temos os relacionamentos:
(R1) Um professor dá aula para diversas turmas
(R2) Em uma turma, diversos professores dão aula
(R3) Um aluno faz parte de diversas turmas
(R4) Em uma turma, temos diversos alunos
Veja os relacionamentos R1 até R4 no diagrama a
seguir.

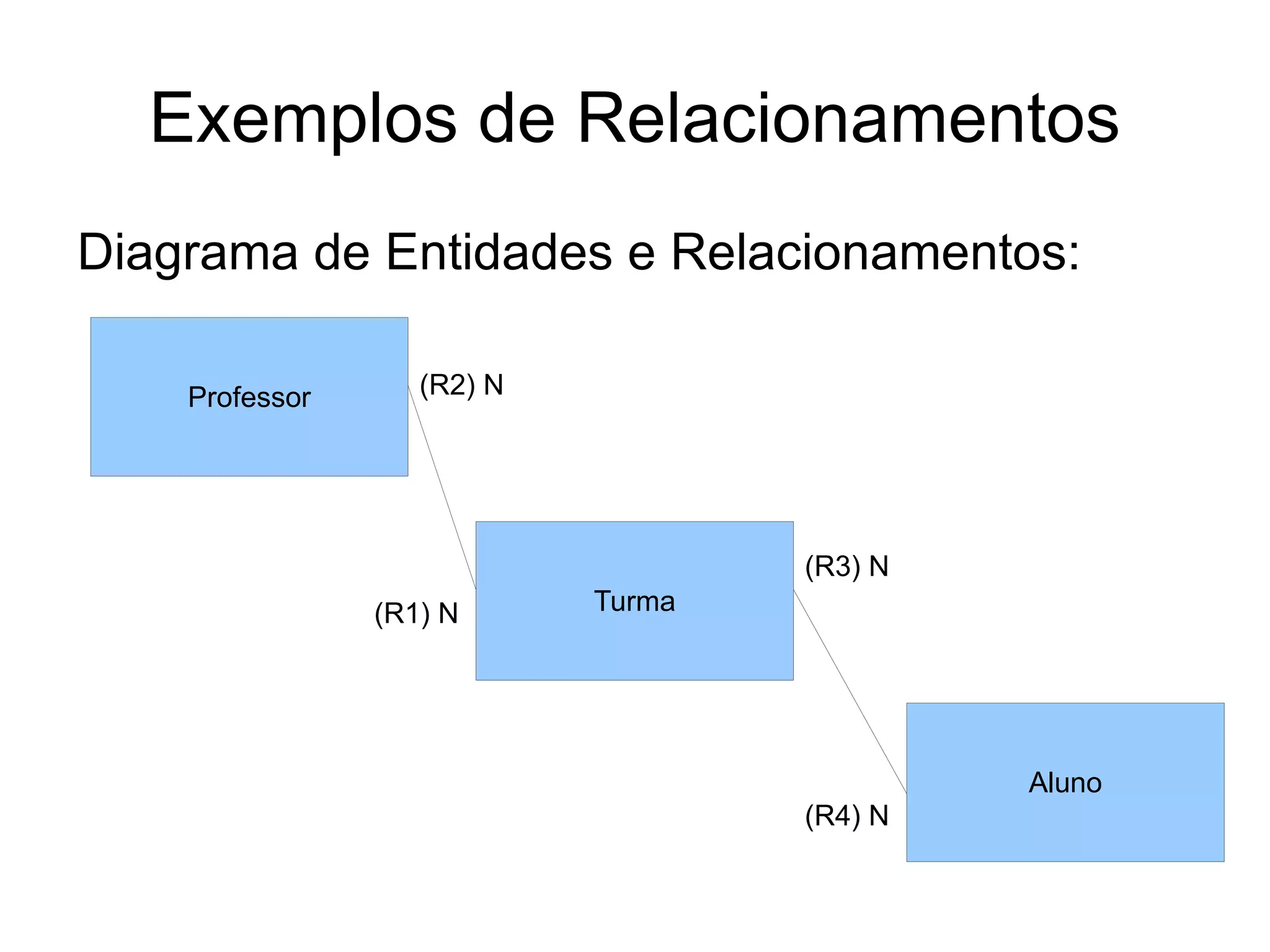

20. Exemplos de Relacionamentos
Diagrama de Entidades e Relacionamentos:
Professor (R2) N
(R3) N
(R1) N Turma
Aluno
(R4) N

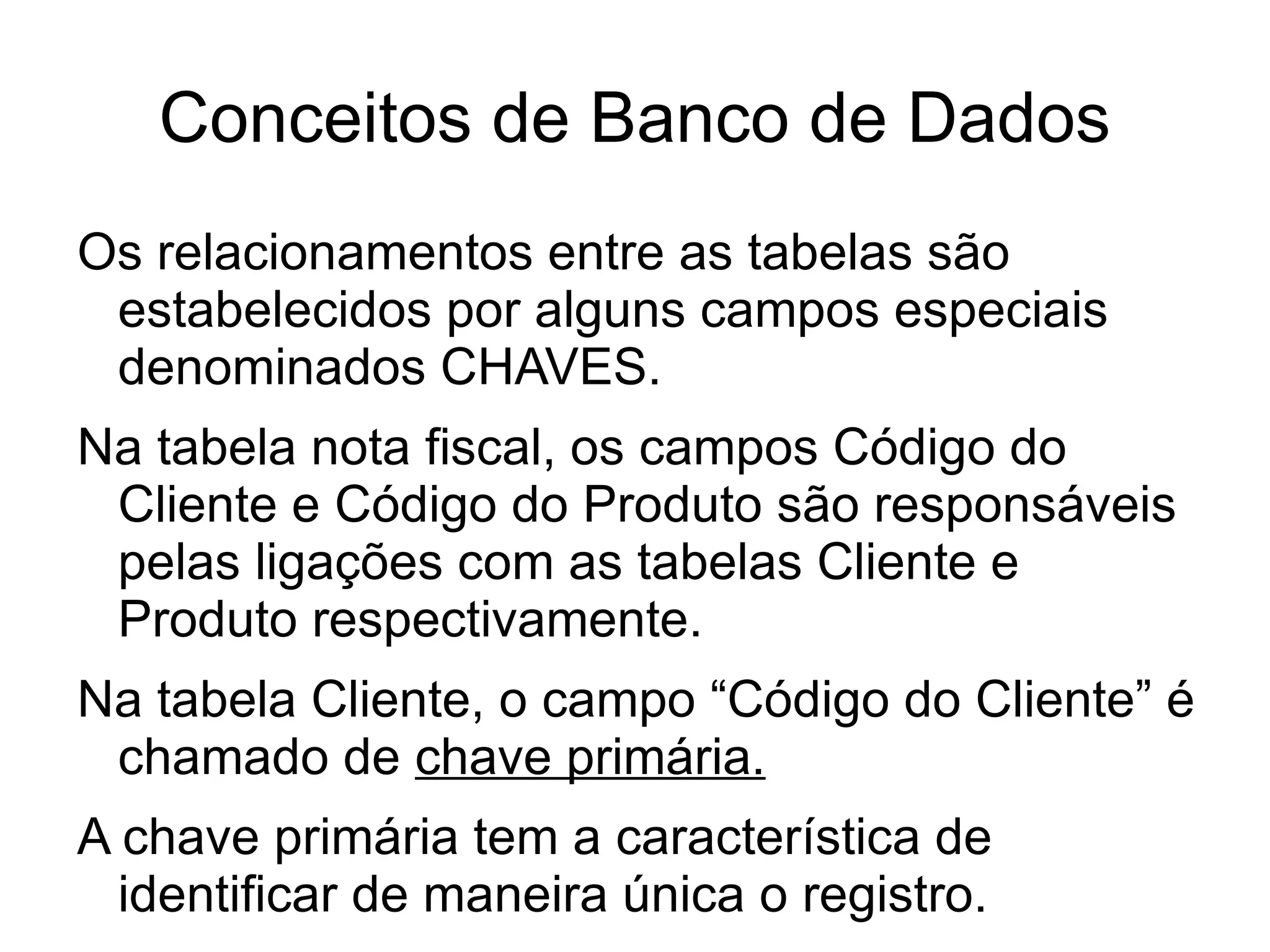

21. Conceitos de Banco de Dados
Os relacionamentos entre as tabelas são
estabelecidos por alguns campos especiais
denominados CHAVES.
Na tabela nota fiscal, os campos Código do
Cliente e Código do Produto são responsáveis
pelas ligações com as tabelas Cliente e
Produto respectivamente.
Na tabela Cliente, o campo “Código do Cliente” é
chamado de chave primária.
A chave primária tem a característica de
identificar de maneira única o registro.

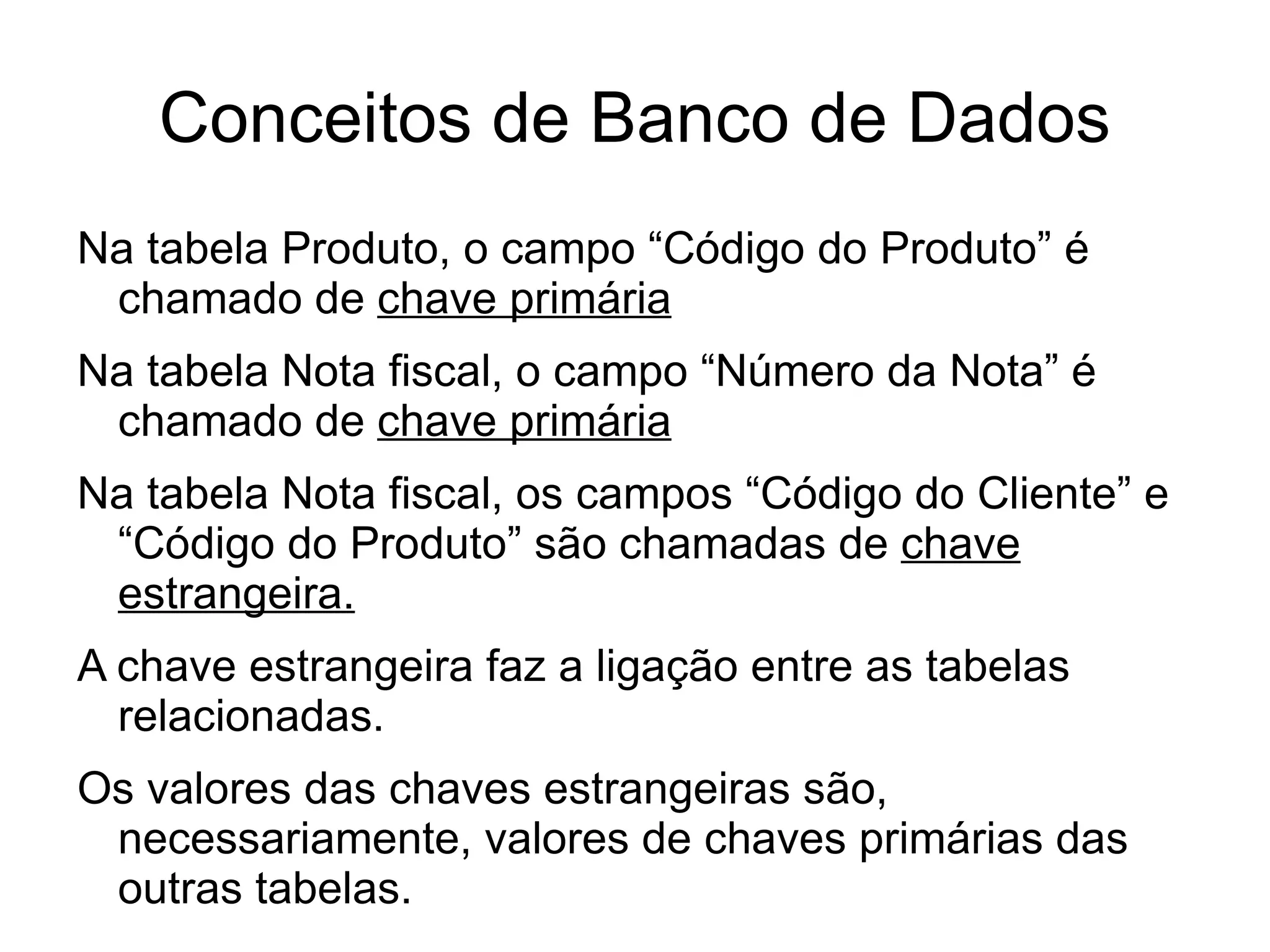

22. Conceitos de Banco de Dados
Na tabela Produto, o campo “Código do Produto” é
chamado de chave primária
Na tabela Nota fiscal, o campo “Número da Nota” é
chamado de chave primária
Na tabela Nota fiscal, os campos “Código do Cliente” e
“Código do Produto” são chamadas de chave
estrangeira.
A chave estrangeira faz a ligação entre as tabelas
relacionadas.
Os valores das chaves estrangeiras são,
necessariamente, valores de chaves primárias das
outras tabelas.

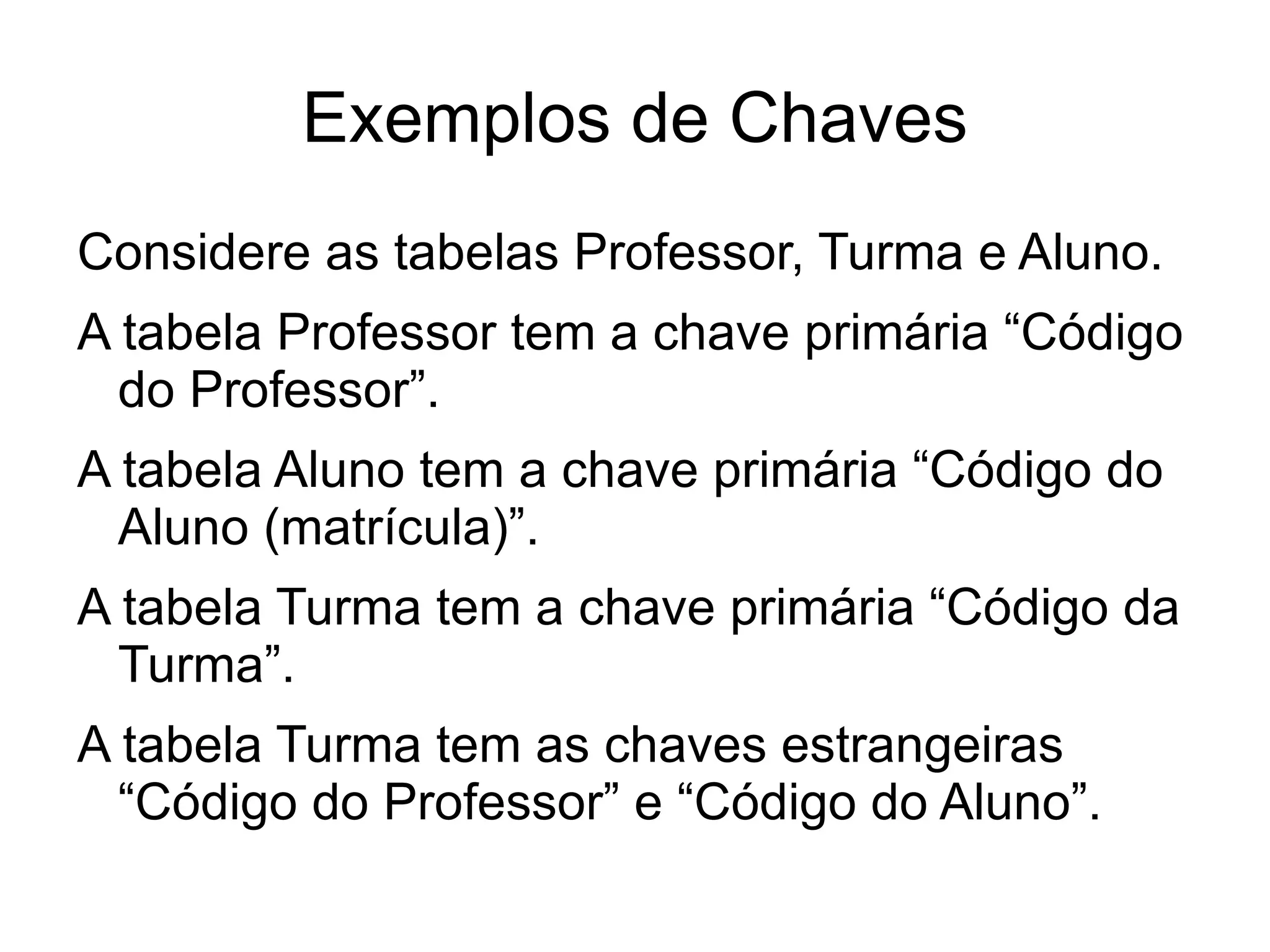

23. Exemplos de Chaves
Considere as tabelas Professor, Turma e Aluno.
A tabela Professor tem a chave primária “Código
do Professor”.
A tabela Aluno tem a chave primária “Código do
Aluno (matrícula)”.
A tabela Turma tem a chave primária “Código da
Turma”.
A tabela Turma tem as chaves estrangeiras
“Código do Professor” e “Código do Aluno”.

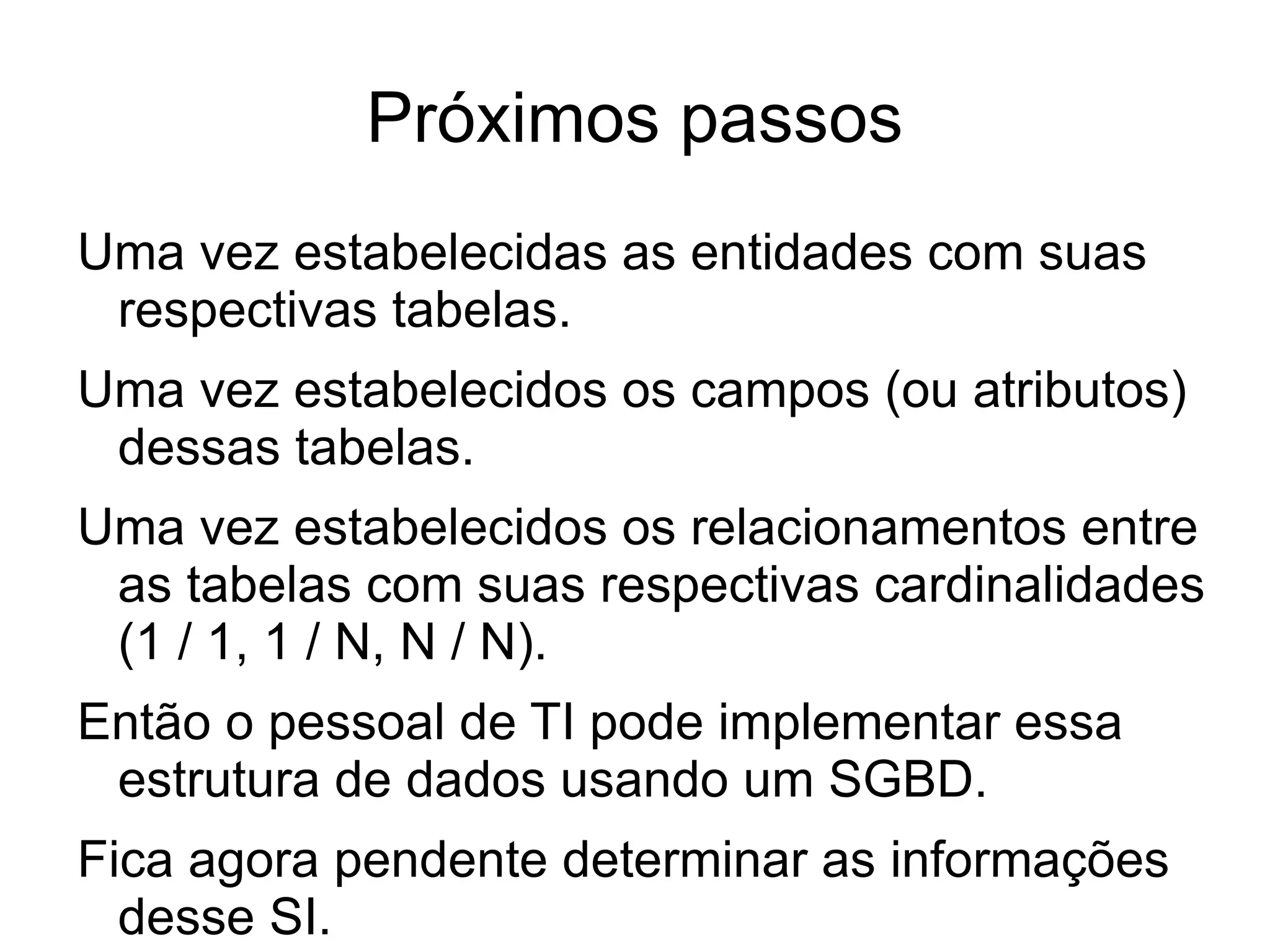

24. Próximos passos
Uma vez estabelecidas as entidades com suas
respectivas tabelas.
Uma vez estabelecidos os campos (ou atributos)
dessas tabelas.
Uma vez estabelecidos os relacionamentos entre
as tabelas com suas respectivas cardinalidades
(1 / 1, 1 / N, N / N).
Então o pessoal de TI pode implementar essa
estrutura de dados usando um SGBD.
Fica agora pendente determinar as informações
desse SI.

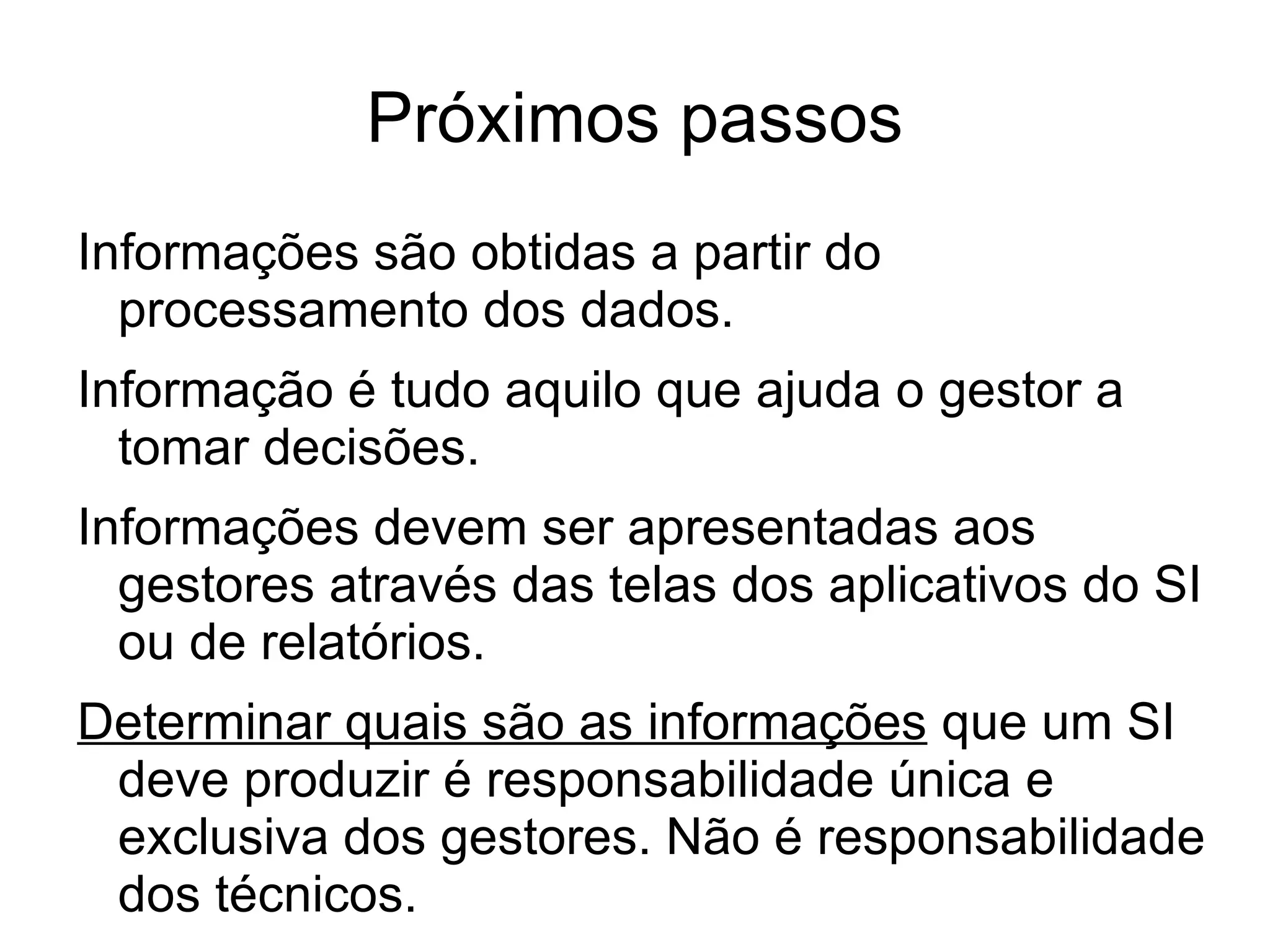

25. Próximos passos
Informações são obtidas a partir do
processamento dos dados.
Informação é tudo aquilo que ajuda o gestor a
tomar decisões.
Informações devem ser apresentadas aos
gestores através das telas dos aplicativos do SI
ou de relatórios.
Determinar quais são as informações que um SI
deve produzir é responsabilidade única e
exclusiva dos gestores. Não é responsabilidade
dos técnicos.

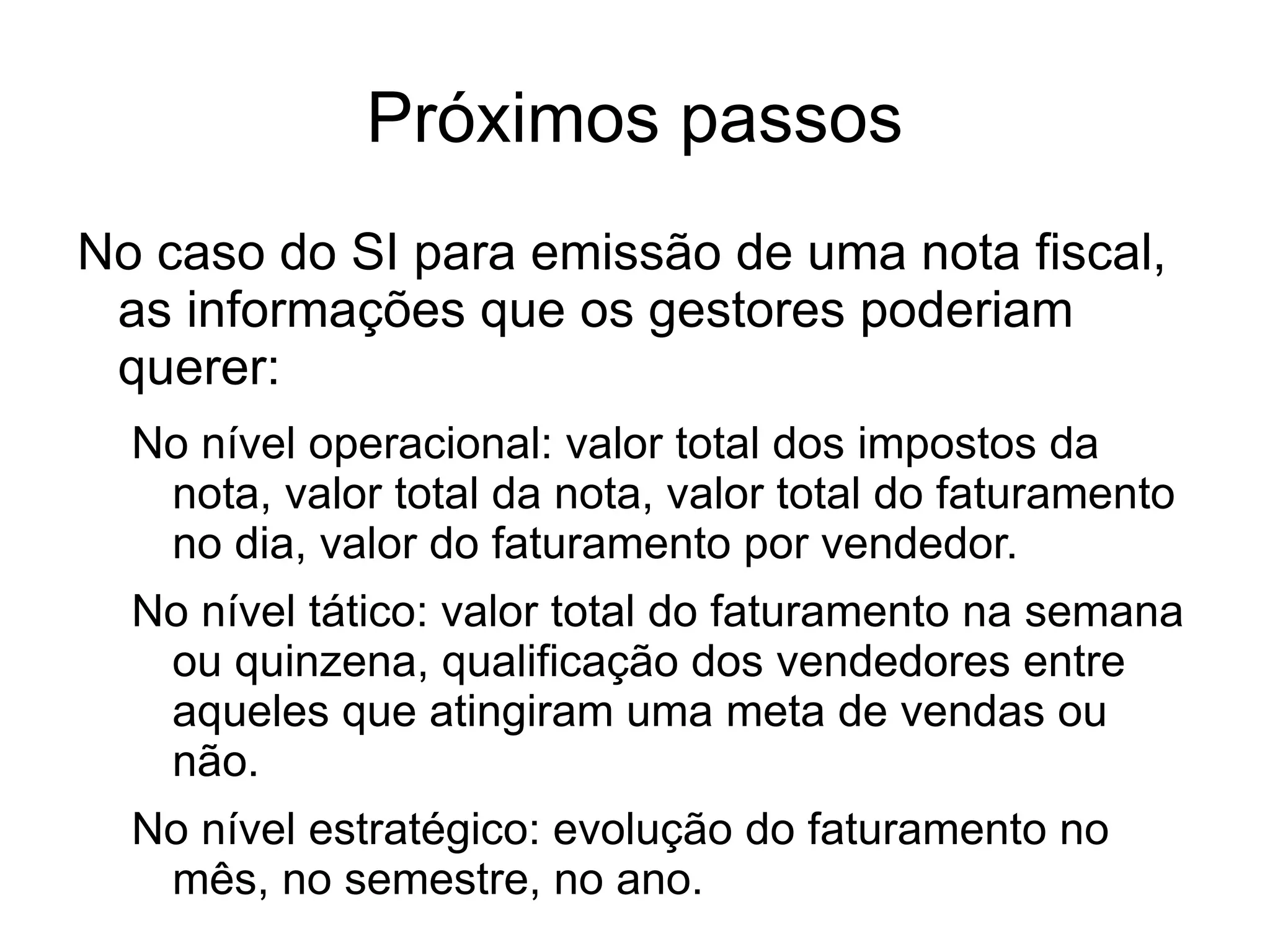

26. Próximos passos
No caso do SI para emissão de uma nota fiscal,
as informações que os gestores poderiam
querer:
No nível operacional: valor total dos impostos da
nota, valor total da nota, valor total do faturamento
no dia, valor do faturamento por vendedor.
No nível tático: valor total do faturamento na semana
ou quinzena, qualificação dos vendedores entre
aqueles que atingiram uma meta de vendas ou
não.
No nível estratégico: evolução do faturamento no
mês, no semestre, no ano.

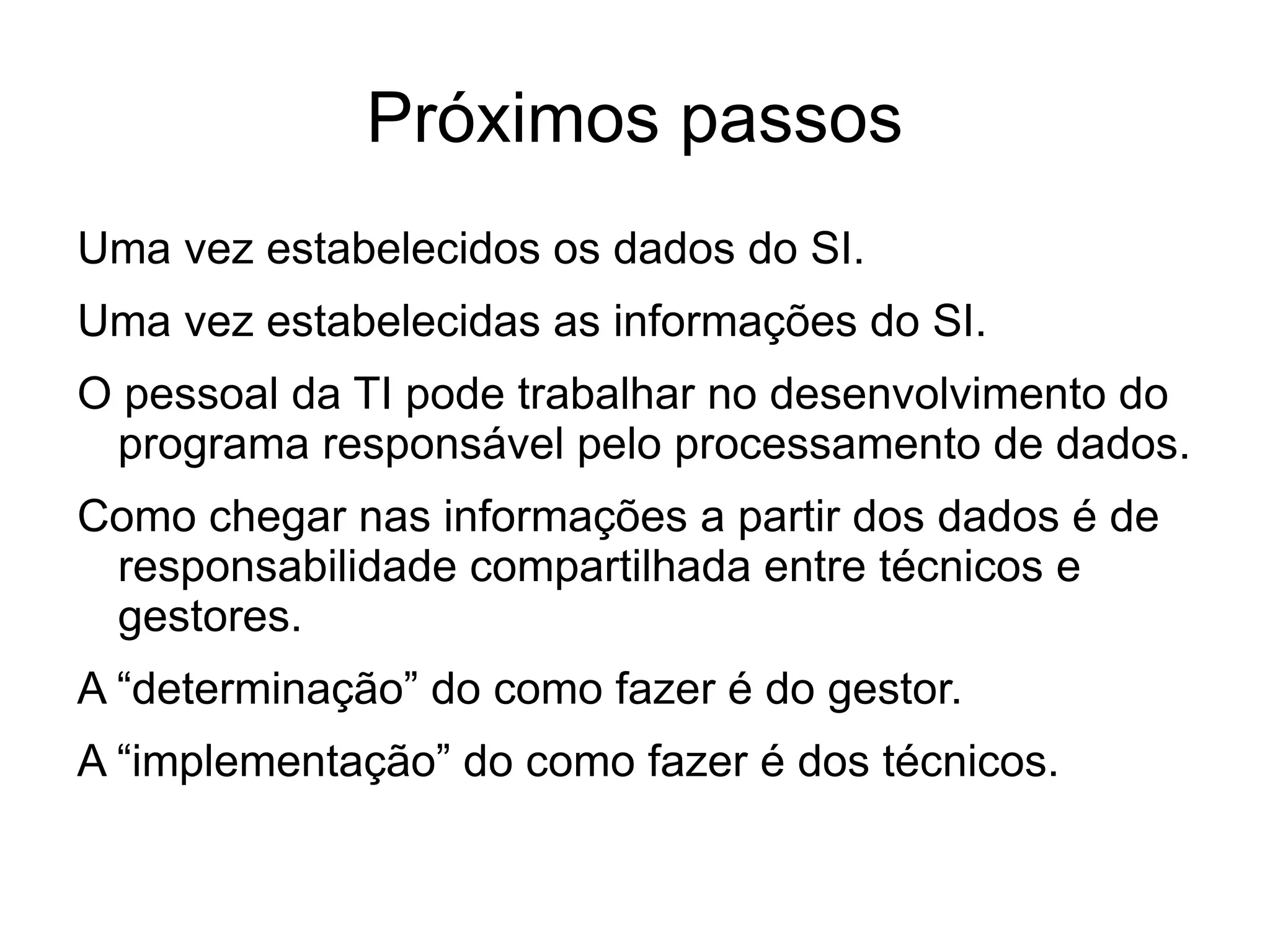

27. Próximos passos
Uma vez estabelecidos os dados do SI.
Uma vez estabelecidas as informações do SI.
O pessoal da TI pode trabalhar no desenvolvimento do
programa responsável pelo processamento de dados.
Como chegar nas informações a partir dos dados é de
responsabilidade compartilhada entre técnicos e
gestores.
A “determinação” do como fazer é do gestor.
A “implementação” do como fazer é dos técnicos.

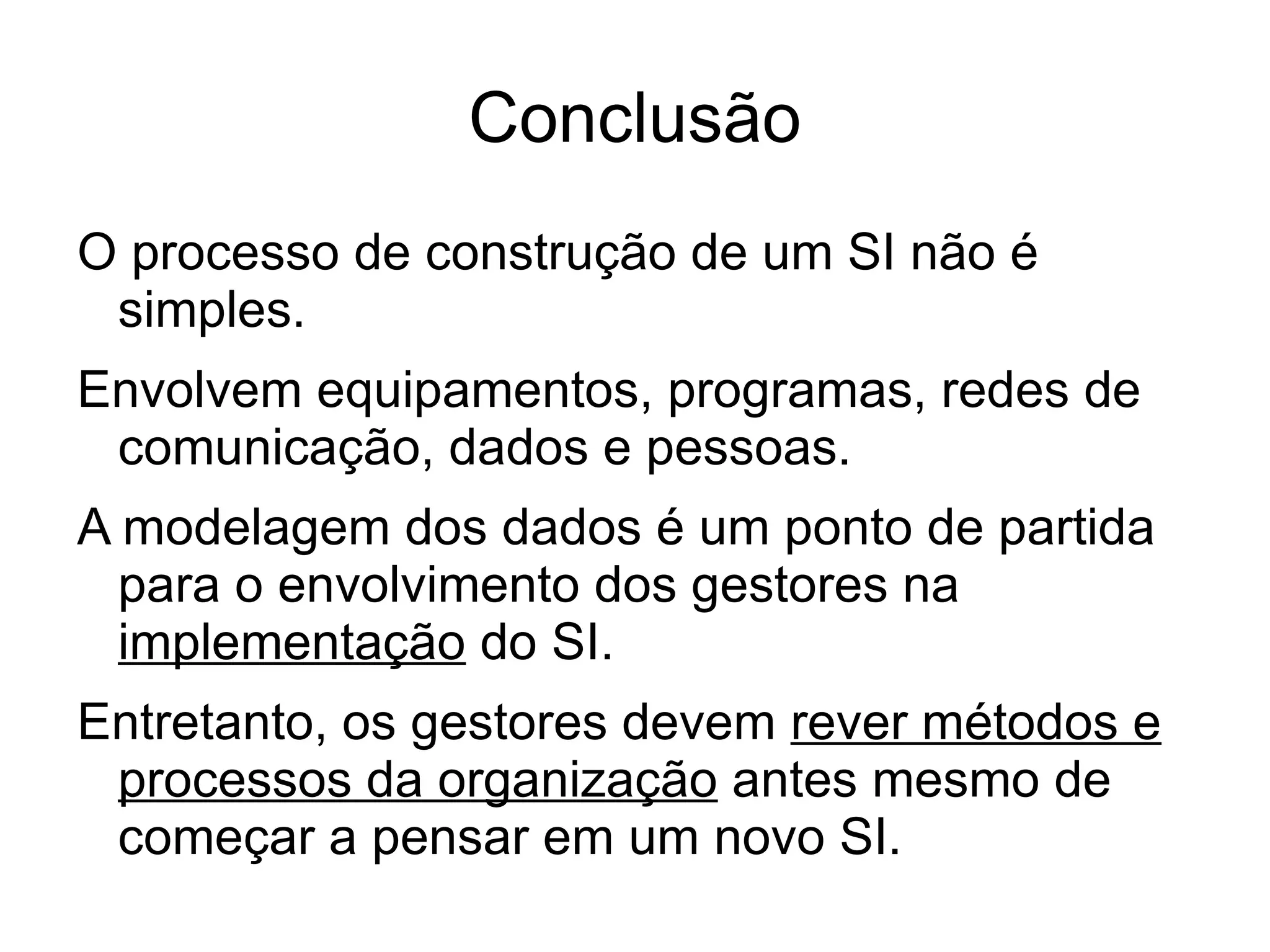

28. Conclusão
O processo de construção de um SI não é
simples.
Envolvem equipamentos, programas, redes de
comunicação, dados e pessoas.
A modelagem dos dados é um ponto de partida
para o envolvimento dos gestores na
implementação do SI.
Entretanto, os gestores devem rever métodos e
processos da organização antes mesmo de
começar a pensar em um novo SI.
