O documento apresenta um histórico detalhado da Faculdade de Arquitetura e Urbanismo da Universidade de São Paulo (FAU-USP), projetada por Vilanova Artigas e Carlos Cascaldi entre 1960 e 1969. Destaca a estrutura em concreto aparente, seu projeto estrutural sob a responsabilidade de José Carlos Figueiredo Ferraz, e a importância histórica e arquitetônica da obra. Também menciona características construtivas, o sistema de massa ativa utilizado e a localização do edifício na cidade universitária de São Paulo.

1. Vilanova Artigas
Grupo 4 A – Massa Ativa
Docente: Vitor Faustino
Turma 1000
Caio Renato Cury Ivantes
Fernando Shigueu Tahira
Rafael Rambalducci Kerst

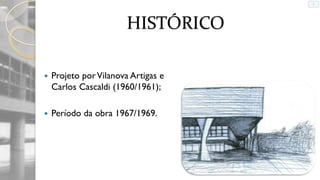

2. HISTÓRICO

Projeto por Vilanova Artigas e
Carlos Cascaldi (1960/1961);

Período da obra 1967/1969.

3. HISTÓRICO

O edifício destina-se à serviços
vinculados a Arquitetura e
Urbanismo;

A construção da faculdade se deu
graças a programa do Governo de
São Paulo de constrir uma cidade
universitária para a USP.

4. HISTÓRICO

Curiosidades da época
- 1962 – Brasil bicampeão mundial;
- 1964 – Início da ditadura militar;
- 1968 – Inauguração do MASP.

5. PROJETO

Os arquitetos responsáveis pela obra
foram Vilanova Artigas e Carlos
Cascaldi;

O engenheiro responsável pelo projeto
estrutural foi José Carlos Figueiredo
Ferraz;

A responsabilidade pelos projetos
hidro-sanitários e elétricos é da
CUASO (Cidade Universitária
Armando de Salles Oliveira).

6. José Carlos Figueiredo Ferraz (1918-1994)

Foi professor na Escola Politécnica
da Universidade de São Paulo e da
FAU-USP;

Criou o sistema Ferraz de protensão
e escreveu diversos livros sobre
estruturas.

7. • Por meio de seu
escritório (Escritório
Técnico Figueiredo
Ferraz), José Carlos
também foi
responsável pela
execução do projeto
estrutural do MASP.
MASP – Museu de Artes de São Paulo

8. João Batista Vilanova Artigas (1915 – 1985)

Graduou-se engenheiro-arquiteto
pela Escola Politécnica de São Paulo;

Suas obras são associadas ao
movimento arquitetônico Escola
paulista;

A composição de formas
geométricas nos elementos
estruturais é marca registrada em
seus projetos.

9. • Uma das obras que
Vilanova foi
responsável em
Londrina, localiza-se
na rua Sergipe, e hoje
é tombado pelo
Patrimônio Histórico
e Artístico.
Museu de Arte de Londrina (antiga rodoviária)

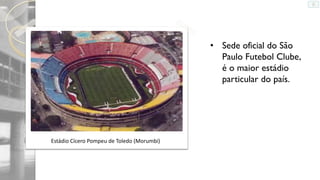

10. • Sede oficial do São
Paulo Futebol Clube,
é o maior estádio
particular do país.
Estádio Cícero Pompeu de Toledo (Morumbi)

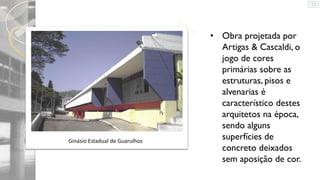

11. Ginásio Estadual de Guarulhos
• Obra projetada por
Artigas & Cascaldi, o
jogo de cores
primárias sobre as
estruturas, pisos e
alvenarias é
característico destes
arquitetos na época,
sendo alguns
superfícies de
concreto deixados
sem aposição de cor.

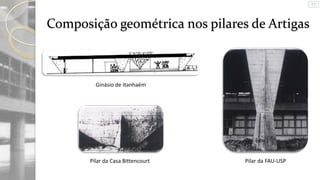

12. Composição geométrica nos pilares de Artigas
Ginásio de Itanhaém
Pilar da Casa Bittencourt
Pilar da FAU-USP

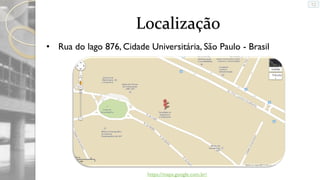

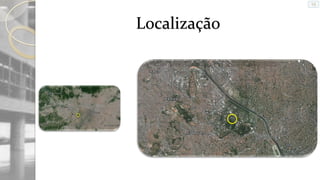

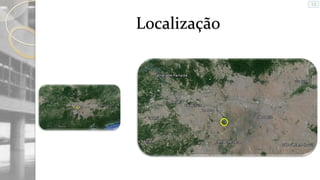

13. Localização
• Rua do lago 876, Cidade Universitária, São Paulo - Brasil
https://maps.google.com.br/

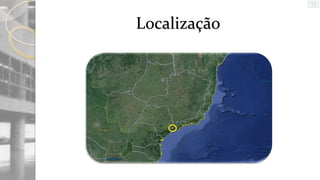

14. Localização

15. Localização

16. Localização

17. Localização

18. Localização

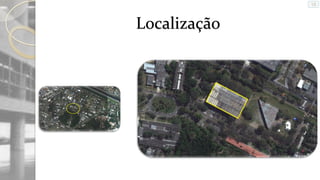

19. Localização

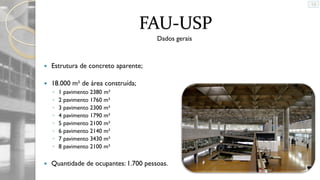

20. FAU-USP
Dados gerais

Estrutura de concreto aparente;

18.000 m² de área construída;
◦
◦
◦
◦
◦
◦
◦
◦

1 pavimento 2380 m²
2 pavimento 1760 m²
3 pavimento 2300 m²
4 pavimento 1790 m²
5 pavimento 2100 m²
6 pavimento 2140 m²
7 pavimento 3430 m²
8 pavimento 2100 m²
Quantidade de ocupantes: 1.700 pessoas.

22. FAU-USP
Vista interna

23. FAU-USP

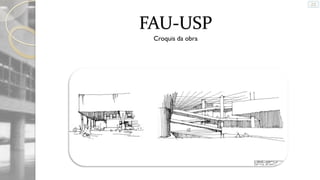

Croquis da obra

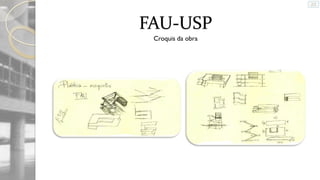

24. FAU-USP
Croquis da obra

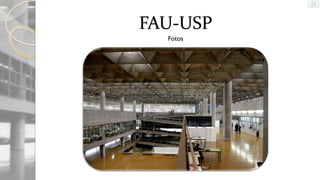

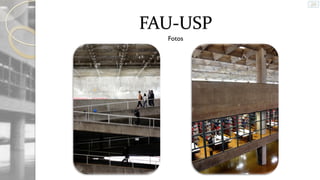

25. FAU-USP

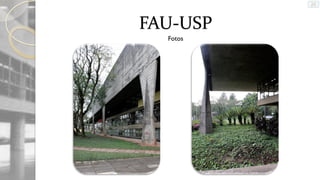

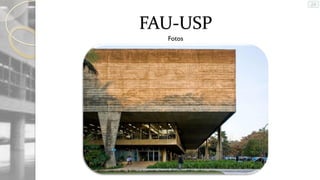

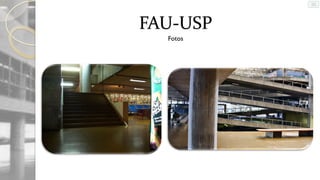

Fotos

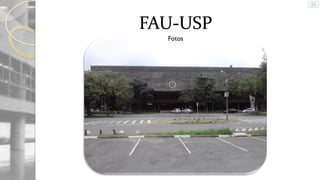

26. FAU-USP
Fotos

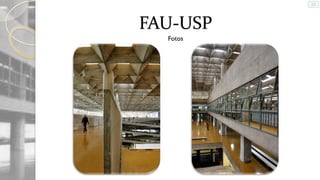

27. FAU-USP
Fotos

28. FAU-USP
Fotos

29. FAU-USP
Fotos

30. FAU-USP
Fotos

31. FAU-USP
Fotos

32. FAU-USP
Fotos

33. FAU-USP

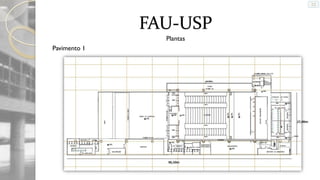

Plantas
Pavimento 1

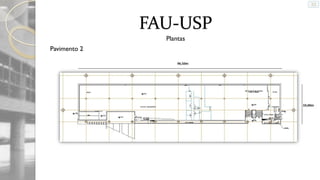

34. FAU-USP
Plantas
Pavimento 2

35. FAU-USP

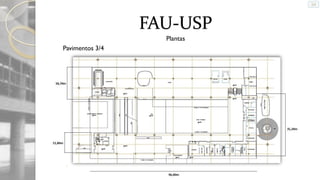

Plantas
Pavimentos 3/4

36. FAU-USP

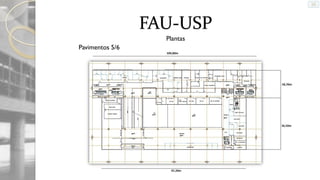

Plantas
Pavimentos 5/6

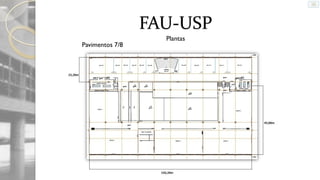

37. FAU-USP
Pavimentos 7/8
Plantas

38. FAU-USP

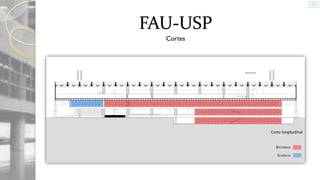

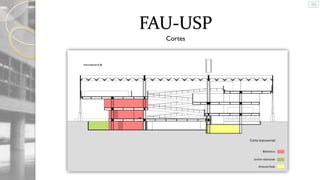

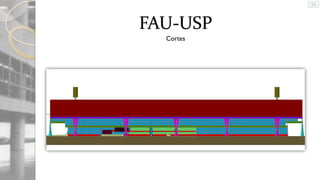

Cortes

39. FAU-USP
Cortes

40. FAU-USP
Cortes

41. FAU-USP

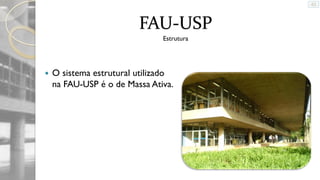

Estrutura

O sistema estrutural utilizado
na FAU-USP é o de Massa Ativa.

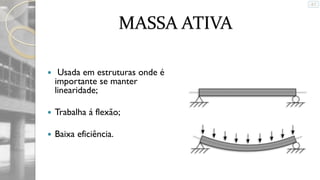

42. MASSA ATIVA

Usada em estruturas onde é
importante se manter
linearidade;

Trabalha á flexão;

Baixa eficiência.

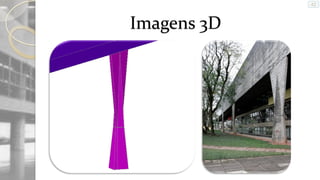

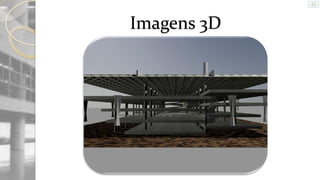

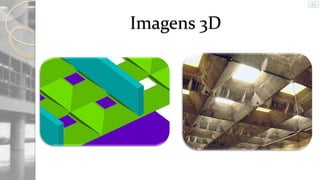

43. Imagens 3D

44. Imagens 3D

45. Imagens 3D

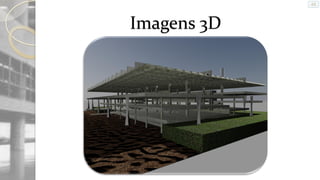

46. Imagens 3D

47. Imagens 3D

48. Imagens 3D

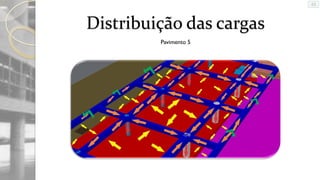

49. Distribuição das cargas
Pavimento 5

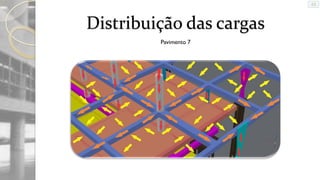

50. Distribuição das cargas
Pavimento 7

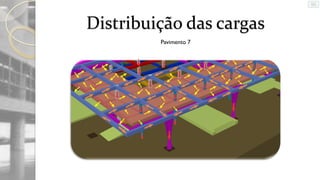

51. Distribuição das cargas
Pavimento 7

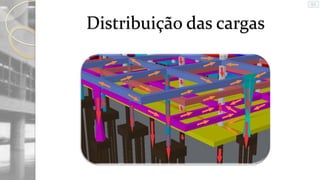

52. Distribuição das cargas

53. Distribuição das cargas

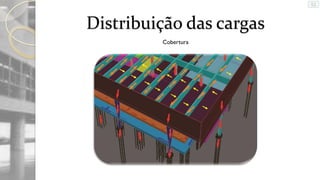

Cobertura

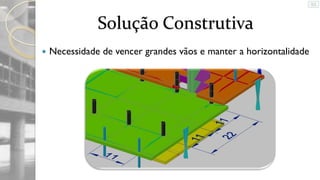

54. Solução Construtiva

Necessidade de vencer grandes vãos e manter a horizontalidade

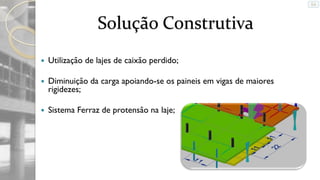

55. Solução Construtiva

Utilização de lajes de caixão perdido;

Diminuição da carga apoiando-se os paineis em vigas de maiores
rigidezes;

Sistema Ferraz de protensão na laje;

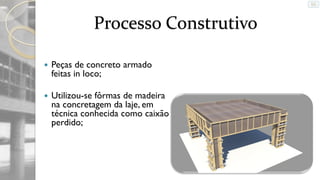

56. Processo Construtivo

Peças de concreto armado
feitas in loco;

Utilizou-se fôrmas de madeira
na concretagem da laje, em
técnica conhecida como caixão
perdido;

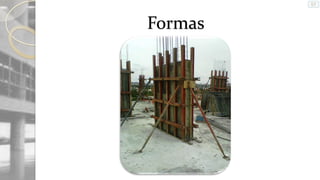

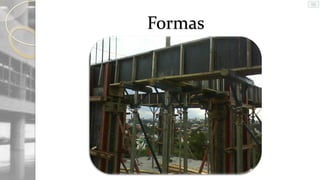

57. Formas

58. Formas

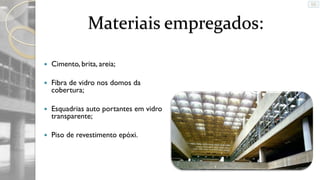

59. Materiais empregados:

Cimento, brita, areia;

Fibra de vidro nos domos da
cobertura;

Esquadrias auto portantes em vidro
transparente;

Piso de revestimento epóxi.

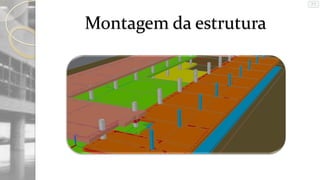

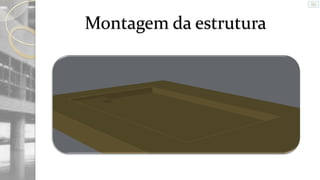

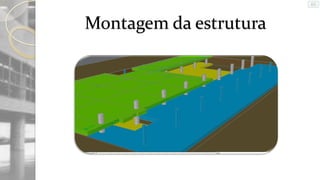

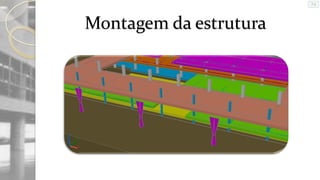

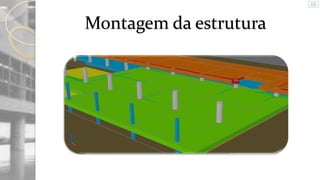

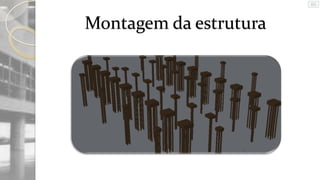

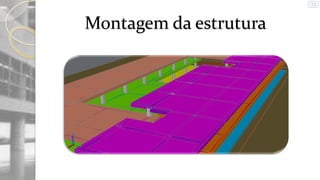

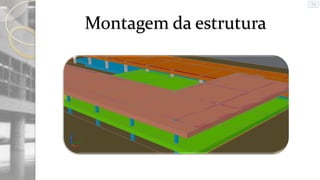

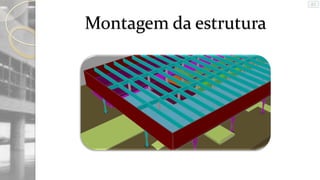

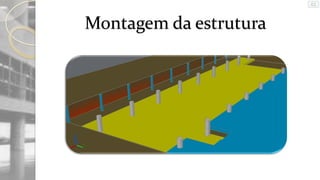

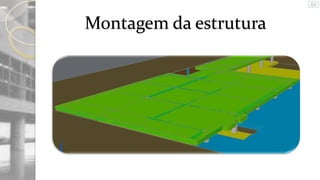

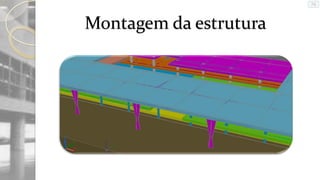

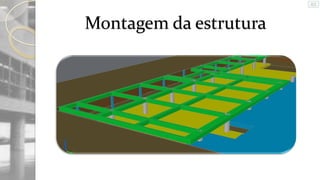

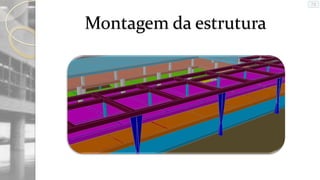

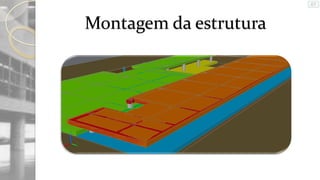

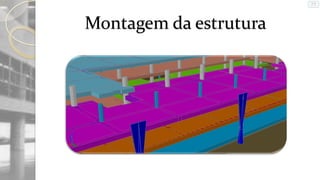

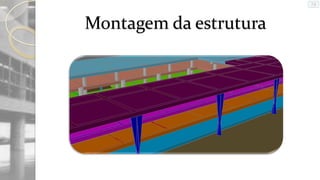

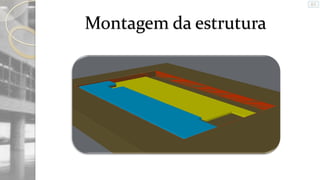

60. Montagem da estrutura

61. Montagem da estrutura

62. Montagem da estrutura

63. Montagem da estrutura

64. Montagem da estrutura

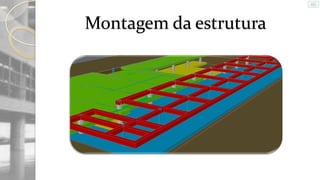

65. Montagem da estrutura

66. Montagem da estrutura

67. Montagem da estrutura

68. Montagem da estrutura

69. Montagem da estrutura

70. Montagem da estrutura

71. Montagem da estrutura

72. Montagem da estrutura

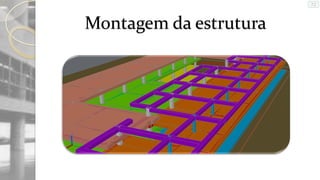

73. Montagem da estrutura

74. Montagem da estrutura

75. Montagem da estrutura

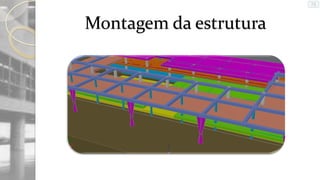

76. Montagem da estrutura

77. Montagem da estrutura

78. Montagem da estrutura

79. Montagem da estrutura

80. Montagem da estrutura

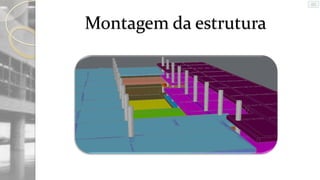

81. Montagem da estrutura

82. Montagem da estrutura

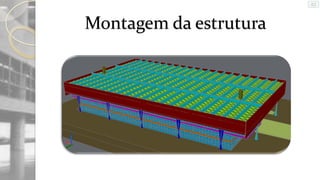

83. Montagem da estrutura

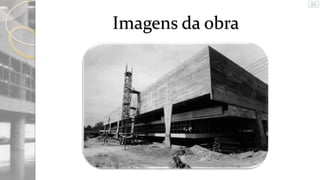

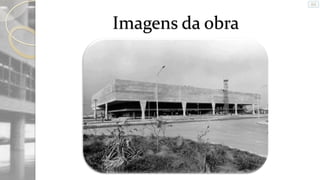

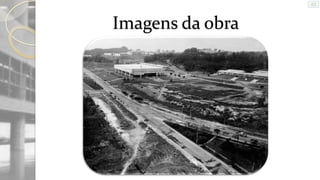

84. Imagens da obra

85. Imagens da obra

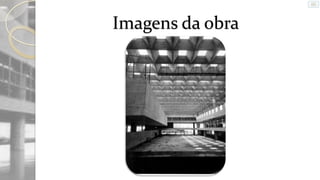

86. Imagens da obra

87. Imagens da obra

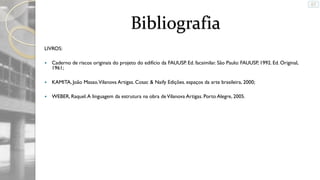

88. Bibliografia
LIVROS:

Caderno de riscos originais do projeto do edifício da FAUUSP. Ed. facsimilar. São Paulo: FAUUSP, 1992. Ed. Original,
1961;

KAMITA, João Masao. Vilanova Artigas. Cosac & Naify Edições. espaços da arte brasileira, 2000;

WEBER, Raquel. A linguagem da estrutura na obra de Vilanova Artigas. Porto Alegre, 2005.

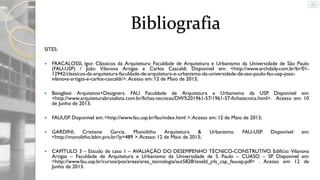

89. Bibliografia
SITES:

FRACALOSSI, Igor. Clássicos da Arquitetura: Faculdade de Arquitetura e Urbanismo da Universidade de São Paulo
(FAU-USP) / João Vilanova Artigas e Carlos Cascaldi. Disponível em: <http://www.archdaily.com.br/br/0112942/classicos-da-arquitetura-faculdade-de-arquitetura-e-urbanismo-da-universidade-de-sao-paulo-fau-usp-joaovilanova-artigas-e-carlos-cascaldi/>. Acesso em: 12 de Maio de 2013;

Batagliesi Arquitetos+Designers. FAU Faculdade de Arquitetura e Urbanismo da USP. Disponível em:
<http://www.arquiteturabrutalista.com.br/fichas-tecnicas/DW%201961-57/1961-57-fichatecnica.html>. Acesso em: 10
de Junho de 2013;

FAUUSP. Disponível em: <http://www.fau.usp.br/fau/index.html >. Acesso em: 12 de Maio de 2013;

GARDINI, Cristiane
Garcia. Monolitho
Arquitetura
&
<http://monolitho.labin.pro.br/?p=489 >. Acesso: 12 de Maio de 2013;

CAPÍTULO 3 – Estudo de caso 1 – AVALIAÇÃO DO DESEMPENHO TÉCNICO-CONSTRUTIVO. Edifício: Vilanova
Artigas – Faculdade de Arquitetura e Urbanismo da Universidade de S. Paulo – CUASO – SP. Disponível em:
<http://www.fau.usp.br/cursos/pos/areas/area_tecnologia/aut5828/teseld_jrls_cap_fauusp.pdf> . Acesso em: 12 de
Junho de 2013.
Urbanismo.
FAU-USP.
Disponível
em:

90. Bibliografia
ARTIGOS:

Profa. Dra. CLAUDIA T. DE ANDRADE OLIVEIRA, Profa. Dra. LUCINDA FERREIRA PRESTES, Profa. Dra. MARLENE
YURGEL, Prof. Dr. SYLVIO BARROS SAWAYA, Prof. Dr. ORESTE BORTOLLI JR., ALEXANDRE MIRANDA DE
ALMEIDA ROSA. O restauro do Moderno: o caso do edifício Vilanova Artigas da FAUUSP. Disponível em:
<http://www.docomomo.org.br/seminario%207%20pdfs/069.pdf>. Rua do Lago, 876, Cidade Universitária, Butantã –
CEP 05508-080 - São Paulo – SP, 2007;

CHIANNECCINI, Ana Clara. Técnica e estética: o uso do concreto armado nos edifícios do MASP e FAUUSP. Rua
Oliveira Lima, 444, Cambucci, São Paulo, CEP 01541-010.

91. Muito obrigado!
