1. AULA 04 – DESENHO TÉCNICO BÁSICO
DESENHO GEOMÉTRICO
SEGMENTO, ÂNGULOS, OPERAÇÕES
Professor(a): Karisa Lorena Carmo Barbosa
Pinheiro

2. SUMÁRIO
1. Introdução
2. Segmento
3. Ângulo
4. Soma de segmentos
5. Diferença de segmentos
6. Produto de um número por um segmento
7. Produto de segmentos
8. Divisão de segmento (1º caso)
9. Divisão de segmento (2º caso)

3. INTRODUÇÃO
 Para estudar desenho técnico é fundamental
saber construir as principais figuras
geométricas. Essa tarefa requer muita
dedicação, mas sem ela você jamais poderá
se tornar um profissional na área do
desenho. A recompensa deste estudo você
logo receberá.

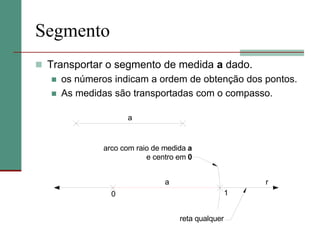

4. Segmento
 Transportar o segmento de medida a dado.
 os números indicam a ordem de obtenção dos pontos.
 As medidas são transportadas com o compasso.
a
a
0 1
r
arco com raio de medida a
e centro em 0
reta qualquer

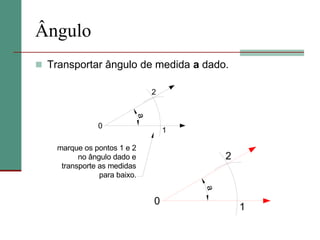

5. Ângulo
 Transportar ângulo de medida a dado.
0
1
2
a
0
1
2
a
marque os pontos 1 e 2
no ângulo dado e
transporte as medidas
para baixo.

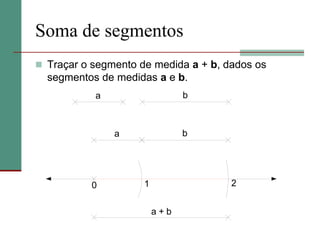

6. Soma de segmentos
 Traçar o segmento de medida a + b, dados os
segmentos de medidas a e b.
a b
ba
0 1 2
a + b

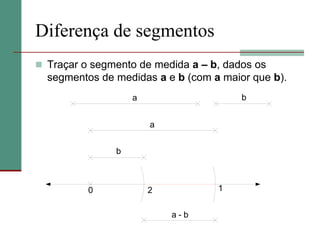

7. Diferença de segmentos
 Traçar o segmento de medida a – b, dados os
segmentos de medidas a e b (com a maior que b).
a b
0 1
a - b
a
b
2

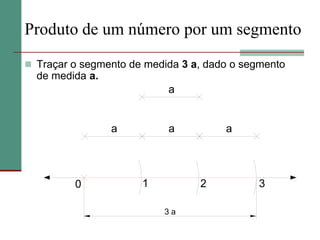

8. Produto de um número por um segmento
 Traçar o segmento de medida 3 a, dado o segmento
de medida a.
a
a a a
0 1 2 3
3 a

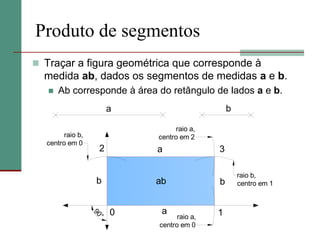

9. Produto de segmentos
 Traçar a figura geométrica que corresponde à
medida ab, dados os segmentos de medidas a e b.
 Ab corresponde à área do retângulo de lados a e b.
a b
ab
a
a
bb
0 1
32
90°
raio a,
centro em 0
raio b,
centro em 1
raio a,
centro em 2raio b,
centro em 0

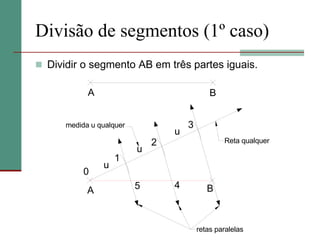

10. Divisão de segmentos (1º caso)
 Dividir o segmento AB em três partes iguais.
A B
A B
0
1
2
3
5 4
u
u
u
Reta qualquer
medida u qualquer
retas paralelas

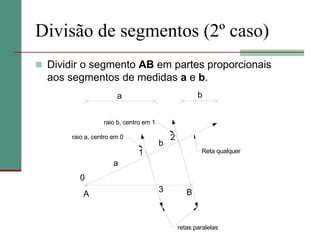

11. Divisão de segmentos (2º caso)
 Dividir o segmento AB em partes proporcionais
aos segmentos de medidas a e b.
A B
0
a
1
2
3
b
Reta qualquer
retas paralelas
raio b, centro em 1
raio a, centro em 0
ba
