Edifício Simpatia 236

2007-2011

Grupo SP: João Sodré, Álvaro Puntoni e Jonathan Davies
Vila Madalena, São Paulo, SP.

UNIVERSIDADE PAULISTA

EDIFÍCIO SIMPATIA 236 – GRUPO SP ARQUITETURA

Trabalho de Graduação

Universidade Paulista – UNIP

Curso: Arquitetura e Urbanismo

Turma: AU3A/B12

Disciplina: P.A. Habitação Coletiva

Data: 29 de Fevereiro de 2012.
Integrantes da equipe:

Rosany Albuquerque Biffi R.A.: B0320F-4

Thais Vasconcellos Jirschik R.A.: A94610-1

CAMPINAS
2011

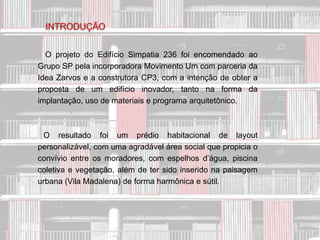

INTRODUÇÃO

O projeto do Edifício Simpatia 236 foi encomendado ao
Grupo SP pela incorporadora Movimento Um com parceria da
Idea Zarvos e a construtora CP3, com a intenção de obter a
proposta de um edifício inovador, tanto na forma da
implantação, uso de materiais e programa arquitetônico.

O resultado foi um prédio habitacional de layout
personalizável, com uma agradável área social que propicia o
convívio entre os moradores, com espelhos d’água, piscina
coletiva e vegetação, além de ter sido inserido na paisagem
urbana (Vila Madalena) de forma harmônica e sútil.

IMPLANTAÇÃO

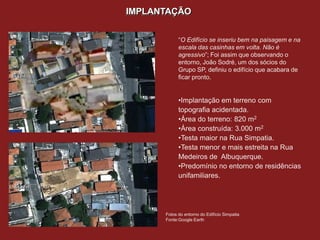

“O Edifício se inseriu bem na paisagem e na
escala das casinhas em volta. Não é
agressivo”; Foi assim que observando o
entorno, João Sodré, um dos sócios do
Grupo SP, definiu o edifício que acabara de
ficar pronto.

•Implantação em terreno com
topografia acidentada.
•Área do terreno: 820 m2
•Área construída: 3.000 m2
•Testa maior na Rua Simpatia.
•Testa menor e mais estreita na Rua
Medeiros de Albuquerque.
•Predomínio no entorno de residências
unifamiliares.

Desenho de situação da Villa Mairea, em
destaque. Escala indisponível.
Fonte: WESTON, R. livro Alvar Aalto.

Fotos do entorno do Edifício Simpatia
Fonte:Google Earth

IMPLANTAÇÃO

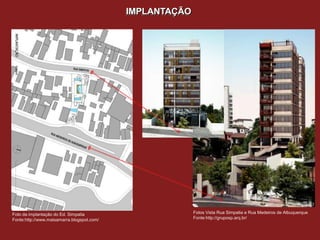

Foto da implantação do Ed. Simpatia Fotos Vista Rua Simpatia e Rua Medeiros de Albuquerque
Fonte:http://www.maisamarra.blogspot.com/ Fonte:http://gruposp.arq.br/

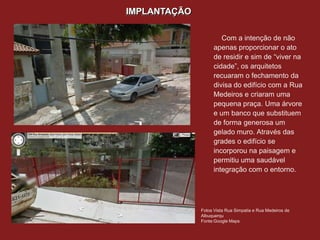

IMPLANTAÇÃO

Com a intenção de não
apenas proporcionar o ato
de residir e sim de “viver na
cidade”, os arquitetos
recuaram o fechamento da
divisa do edifício com a Rua
Medeiros e criaram uma
pequena praça. Uma árvore
e um banco que substituem
de forma generosa um
gelado muro. Através das
grades o edifício se
incorporou na paisagem e
permitiu uma saudável
integração com o entorno.

Fotos Vista Rua Simpatia e Rua Medeiros de
Albuquerqu
Fonte:Google Maps

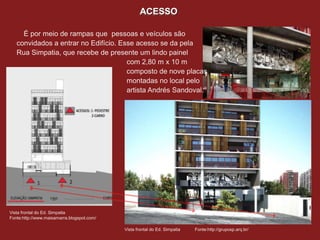

ACESSO

É por meio de rampas que pessoas e veículos são
convidados a entrar no Edifício. Esse acesso se da pela
Rua Simpatia, que recebe de presente um lindo painel
com 2,80 m x 10 m
composto de nove placas
montadas no local pelo
artista Andrés Sandoval.

Fotos Vista Rua Simpatia e Rua Medeiros de
Vista frontal do Ed. Simpatia
Albuquerqu
Fonte:http://www.maisamarra.blogspot.com/
Fonte:Google Maps
Vista frontal do Ed. Simpatia Fonte:http://gruposp.arq.br/

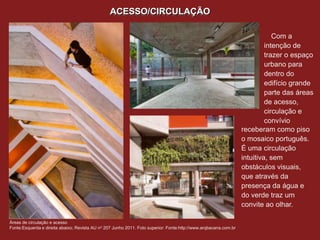

ACESSO/CIRCULAÇÃO

Com a
intenção de
trazer o espaço
urbano para
dentro do
edifício grande
parte das áreas
de acesso,
circulação e
convívio
receberam como piso
o mosaico português.
É uma circulação
intuitiva, sem
obstáculos visuais,
que através da
presença da água e
do verde traz um
convite ao olhar.

Áreas de circulação e acesso
Fonte:Esquerda e direita abaixo; Revista AU no 207 Junho 2011. Foto superior: Fonte:http://www.arqbacana.com.br

CIRCULAÇÃO
A circulação vertical do edifício funciona como uma coluna vertebral, e dela se ramificam
as circulações horizontais. Nesta coluna estão o elevador e as escadas.

Corte transversal e longitudinal do Ed. Simpatia. Fonte:http://gruposp.arq.br/

CIRCULAÇÃO

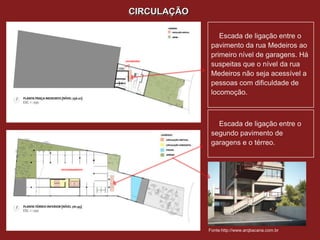

Escada de ligação entre o
pavimento da rua Medeiros ao
primeiro nível de garagens. Há
LAVANDERIA
suspeitas que o nível da rua
Medeiros não seja acessível a
pessoas com dificuldade de
locomoção.

Escada de ligação entre o
segundo pavimento de
garagens e o térreo.

ESTACIONAMENTO

Fonte:http://www.arqbacana.com.br

CIRCULAÇÃO

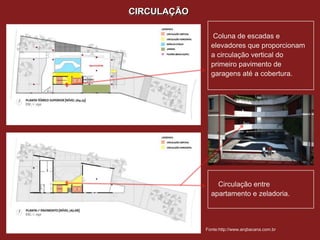

Coluna de escadas e
elevadores que proporcionam
a circulação vertical do
primeiro pavimento de
garagens até a cobertura.

Circulação entre
apartamento e zeladoria.

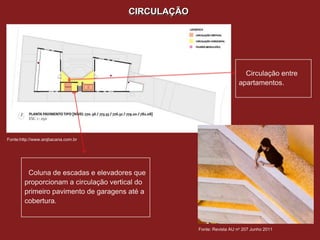

CIRCULAÇÃO

Circulação entre
apartamentos.


Coluna de escadas e elevadores que
proporcionam a circulação vertical do
primeiro pavimento de garagens até a
cobertura.

Fonte: Revista AU no 207 Junho 2011

CIRCULAÇÃO

A circulação
vertical no interior
das unidades de
cobertura.

Corte longitudinal e plantas unidade cobertura
do Ed. Simpatia
ACESSO

VOLUMETRIA

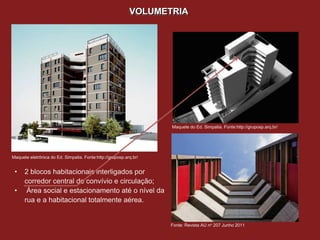

Maquete do Ed. Simpatia. Fonte:http://gruposp.arq.br/

Maquete eletrônica do Ed. Simpatia. Fonte:http://gruposp.arq.br/

• 2 blocos habitacionais interligados por
corredor central de convívio e circulação;
• Área social e estacionamento até o nível da
rua e a habitacional totalmente aérea.

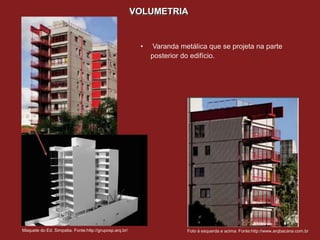

VOLUMETRIA

• Varanda metálica que se projeta na parte
posterior do edifício.

Maquete do Ed. Simpatia. Fonte:http://gruposp.arq.br/ Foto à esquerda e acima: Fonte:http://www.arqbacana.com.br

VOLUMETRIA

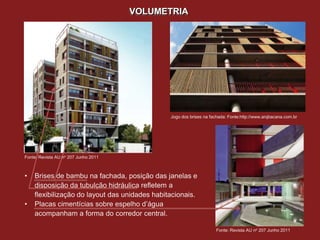

Jogo dos brises na fachada: Fonte:http://www.arqbacana.com.br


• Brises de bambu na fachada, posição das janelas e
disposição da tubulção hidráulica refletem a
flexibilização do layout das unidades habitacionais.
• Placas cimentícias sobre espelho d’água
acompanham a forma do corredor central.


TIPOLOGIA

SIMPATIA MEDEIROS

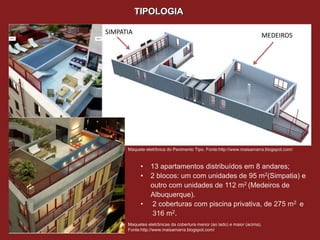

Maquete eletrônica do Pavimento Tipo. Fonte:http://www.maisamarra.blogspot.com/

• 13 apartamentos distribuídos em 8 andares;
• 2 blocos: um com unidades de 95 m2(Simpatia) e
outro com unidades de 112 m2 (Medeiros de
Albuquerque).
• 2 coberturas com piscina privativa, de 275 m2 e
316 m2.
Maquetes eletrônicas da cobertura menor (ao lado) e maior (acima).

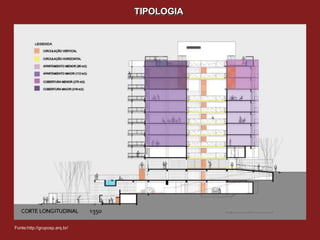

TIPOLOGIA

Fonte:http://gruposp.arq.br/

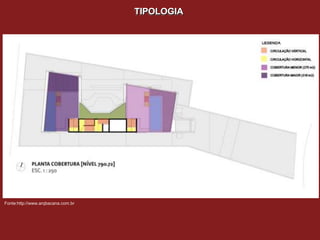

TIPOLOGIA

ACESSO

ABERTURAS

PILARES (MODULAÇÃO)

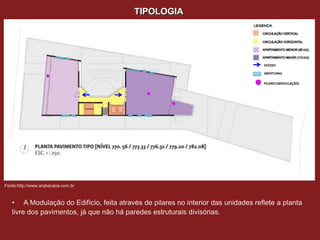

• A Modulação do Edifício, feita através de pilares no interior das unidades reflete a planta
livre dos pavimentos, já que não há paredes estruturais divisórias.

TIPOLOGIA


TIPOLOGIA

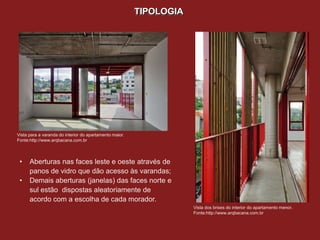

Vista para a varanda do interior do apartamento maior.

• Aberturas nas faces leste e oeste através de
panos de vidro que dão acesso às varandas;
• Demais aberturas (janelas) das faces norte e
sul estão dispostas aleatoriamente de
acordo com a escolha de cada morador.
Vista dos brises do interior do apartamento menor.

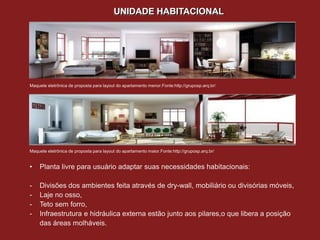

UNIDADE HABITACIONAL

Maquete eletrônica de proposta para layout do apartamento menor.Fonte:http://gruposp.arq.br/

Maquete eletrônica de proposta para layout do apartamento maior.Fonte:http://gruposp.arq.br/

• Planta livre para usuário adaptar suas necessidades habitacionais:

- Divisões dos ambientes feita através de dry-wall, mobiliário ou divisórias móveis,
- Laje no osso,
- Teto sem forro,
- Infraestrutura e hidráulica externa estão junto aos pilares,o que libera a posição
das áreas molháveis.

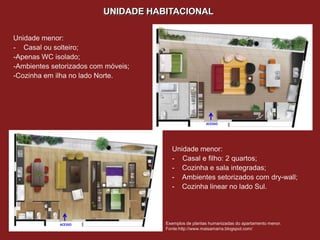

Unidade menor:
- Casal ou solteiro;
-Apenas WC isolado;
-Ambientes setorizados com móveis;
-Cozinha em ilha no lado Norte.

ACESSO

Unidade menor:
- Casal e filho: 2 quartos;
- Cozinha e sala integradas;
- Ambientes setorizados com dry-wall;
- Cozinha linear no lado Sul.

ACESSO Exemplos de plantas humanizadas do apartamento menor.


Unidade maior:
- Casal e filho: 2 quartos;
- Cozinha, sala e varanda integradas;
- Cozinha linear no lado Norte.

ACESSO

Exemplos de plantas humanizadas do apartamento maior.

Unidade maior:
- Casal ou solteiro
- Layout mais integrado:
- Quarto parcialmente integrado com WC;
ACESSO
- Cozinha, sala, home e varanda
integradas;
- Cozinha em ilha no lado Sul.
- Lavabo.

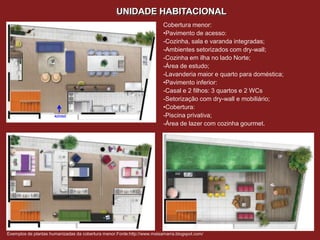

Cobertura menor:
•Pavimento de acesso:
-Cozinha, sala e varanda integradas;
-Ambientes setorizados com dry-wall;
-Cozinha em ilha no lado Norte;
-Área de estudo;
-Lavanderia maior e quarto para doméstica;
•Pavimento inferior:
-Casal e 2 filhos: 3 quartos e 2 WCs
-Setorização com dry-wall e mobiliário;
•Cobertura:
ACESSO -Piscina privativa;
-Área de lazer com cozinha gourmet.

Exemplos de plantas humanizadas da cobertura menor.Fonte:http://www.maisamarra.blogspot.com/

REFERÊNCIAS

• Revista AU no 207 Junho 2011 – Edifícios Residenciais.
•Blog http://www.maisamarra.blogspot.com
•Site do Grupo SP: http://www.gruposp.arq.br
• Site Arq Bacana:http://www.arqbacana.com.br
• Portal AU: http://www.revistaau.com.br
• Portal Arcoweb: http://www.arcoweb.com.br
• Google Images/Earth: http://www.google.com.br
• Site Idea Zarvos: http://www.ideazarvos.com.br
