Aula 1 tipologia dos navios

UNIVALI
Engenharia Mecânica
2015-1
AULA 1
Prof. Msc. Roberto Barddal

2

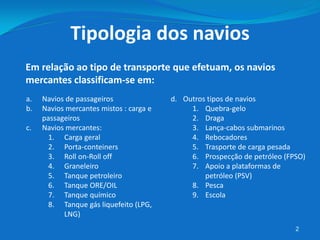

Tipologia dos navios
 Em relação ao tipo de transporte que efetuam, os navios
mercantes classificam-se em:
a. Navios de passageiros
b. Navios mercantes mistos : carga e
passageiros
c. Navios mercantes:
1. Carga geral
2. Porta-conteiners
3. Roll on-Roll off
4. Graneleiro
5. Tanque petroleiro
6. Tanque ORE/OIL
7. Tanque químico
8. Tanque gás liquefeito (LPG,
LNG)
d. Outros tipos de navios
1. Quebra-gelo
2. Draga
3. Lança-cabos submarinos
4. Rebocadores
5. Trasporte de carga pesada
6. Prospecção de petróleo (FPSO)
7. Apoio a plataformas de
petróleo (PSV)

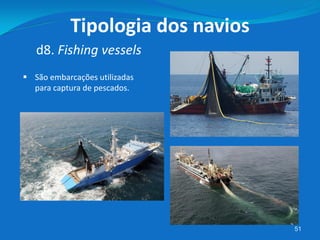

8. Pesca
9. Escola

3

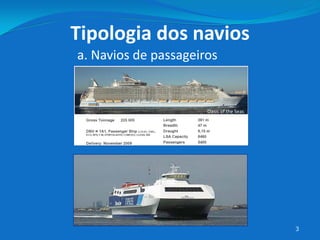

a. Navios de passageiros
Oasis of the Seas

4

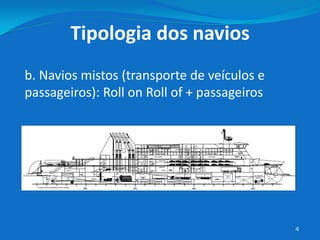

b. Navios mistos (transporte de veículos e
passageiros): Roll on Roll of + passageiros

5

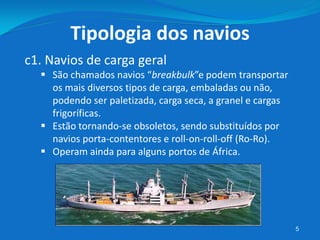

c1. Navios de carga geral
 São chamados navios “breakbulk”e podem transportar
os mais diversos tipos de carga, embaladas ou não,
podendo ser paletizada, carga seca, a granel e cargas
frigoríficas.
 Estão tornando-se obsoletos, sendo substituídos por
navios porta-contentores e roll-on-roll-off (Ro-Ro).
 Operam ainda para alguns portos de África.

6

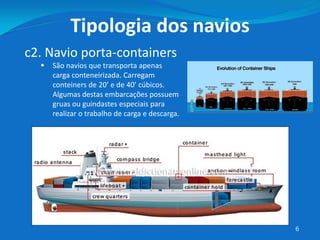

c2. Navio porta-containers
 São navios que transporta apenas
carga conteneirizada. Carregam
conteiners de 20’ e de 40’ cúbicos.
Algumas destas embarcações possuem
gruas ou guindastes especiais para
realizar o trabalho de carga e descarga.

7

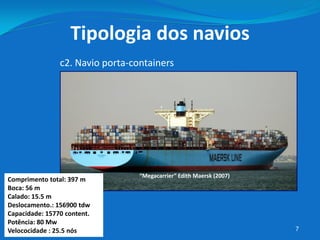

“Megacarrier” Edith Maersk (2007)
c2. Navio porta-containers
Comprimento total: 397 m
Boca: 56 m
Calado: 15.5 m
Deslocamento.: 156900 tdw
Capacidade: 15770 content.
Potência: 80 Mw
Velococidade : 25.5 nós

8

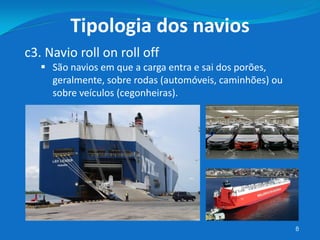

c3. Navio roll on roll off
 São navios em que a carga entra e sai dos porões,
geralmente, sobre rodas (automóveis, caminhões) ou
sobre veículos (cegonheiras).

9

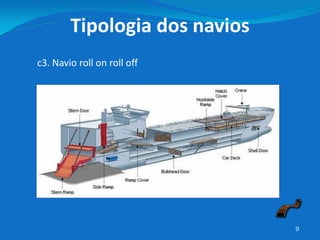

c3. Navio roll on roll off

10

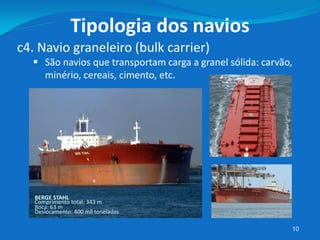

c4. Navio graneleiro (bulk carrier)
 São navios que transportam carga a granel sólida: carvão,
minério, cereais, cimento, etc.
BERGE STAHL
Comprimento total: 343 m
Boca: 63 m
Deslocamento: 400 mil toneladas

11

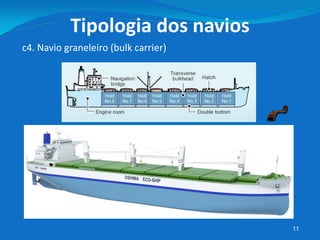

c4. Navio graneleiro (bulk carrier)

12

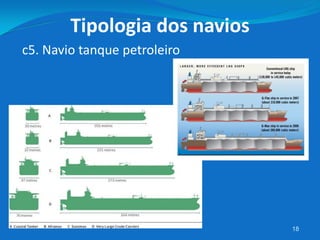

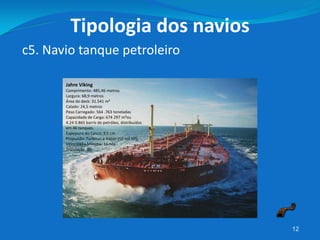

c5. Navio tanque petroleiro
Jahre Viking
Comprimento: 485,46 metros
Largura: 68,9 metros
Área do deck: 31.541 m²
Calado: 24,5 metros
Peso Carregado: 564 .763 toneladas
Capacidade de Carga: 674 297 m³ou
4.24 0.865 barris de petróleo, distribuídos
em 46 tanques.
Espessura do Casco: 3,5 cm
Propulsão: Turbinas a Vapor (50 mil HP),
Velocidade Máxima: 16 nós
Tripulação: 40

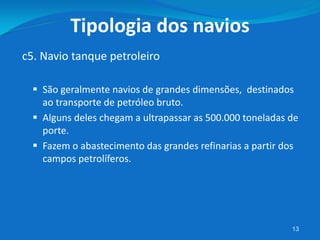

 São geralmente navios de grandes dimensões, destinados
ao transporte de petróleo bruto.
 Alguns deles chegam a ultrapassar as 500.000 toneladas de
porte.
 Fazem o abastecimento das grandes refinarias a partir dos
campos petrolíferos.
13

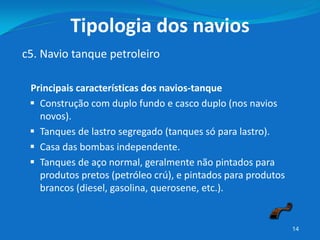

Principais características dos navios-tanque
 Construção com duplo fundo e casco duplo (nos navios
novos).
 Tanques de lastro segregado (tanques só para lastro).
 Casa das bombas independente.
 Tanques de aço normal, geralmente não pintados para
produtos pretos (petróleo crú), e pintados para produtos
brancos (diesel, gasolina, querosene, etc.).
14

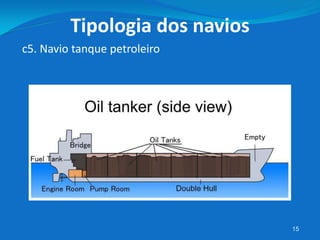

15

 Atualmente, devido à
ocorrência de alguns
acidentes graves (Exxon
Valdez, Erika, Prestige), a
IMO –International
Maritime Organization)
criou uma
regulamentação que
obriga à construção de
navios-tanque novos com:
Duplo fundo
Casco duplo
16

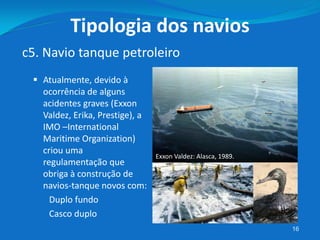

Exxon Valdez: Alasca, 1989.

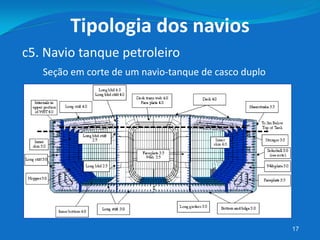

Seção em corte de um navio-tanque de casco duplo
17

18

19

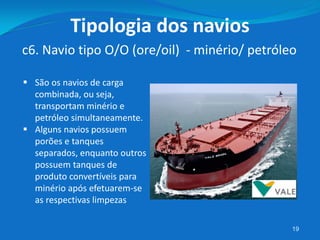

c6. Navio tipo O/O (ore/oil) - minério/ petróleo
 São os navios de carga
combinada, ou seja,
transportam minério e
petróleo simultaneamente.
 Alguns navios possuem
porões e tanques
separados, enquanto outros
possuem tanques de
produto convertíveis para
minério após efetuarem-se
as respectivas limpezas

20

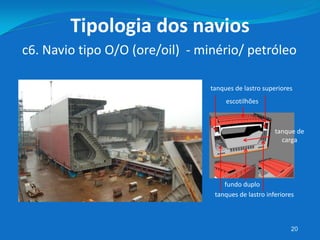

c6. Navio tipo O/O (ore/oil) - minério/ petróleo
escotilhões
tanques de lastro superiores
fundo duplo
tanques de lastro inferiores
tanque de
carga

21

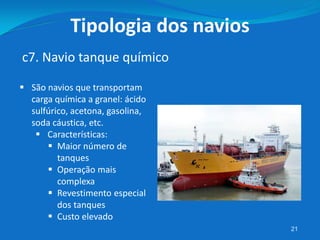

c7. Navio tanque químico
 São navios que transportam
carga química a granel: ácido
sulfúrico, acetona, gasolina,
soda cáustica, etc.
 Características:
 Maior número de
tanques
 Operação mais
complexa
 Revestimento especial
dos tanques
 Custo elevado

22

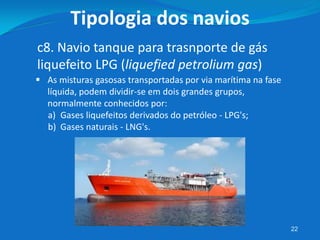

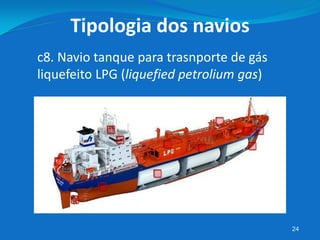

c8. Navio tanque para trasnporte de gás
liquefeito LPG (liquefied petrolium gas)
 As misturas gasosas transportadas por via marítima na fase
líquida, podem dividir-se em dois grandes grupos,
normalmente conhecidos por:
a) Gases liquefeitos derivados do petróleo - LPG's;
b) Gases naturais - LNG's.

23

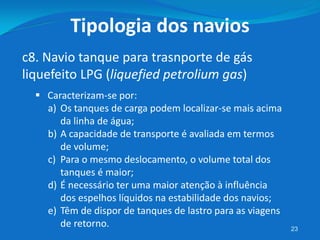

 Caracterizam-se por:
a) Os tanques de carga podem localizar-se mais acima
da linha de água;
b) A capacidade de transporte é avaliada em termos
de volume;
c) Para o mesmo deslocamento, o volume total dos
tanques é maior;
d) É necessário ter uma maior atenção à influência
dos espelhos líquidos na estabilidade dos navios;
e) Têm de dispor de tanques de lastro para as viagens
de retorno.

24

25

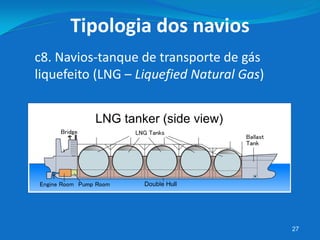

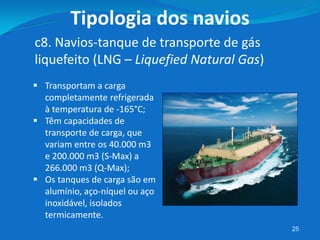

c8. Navios-tanque de transporte de gás
liquefeito (LNG – Liquefied Natural Gas)
 Transportam a carga
completamente refrigerada
à temperatura de -165°C;
 Têm capacidades de
transporte de carga, que
variam entre os 40.000 m3
e 200.000 m3 (S-Max) a
266.000 m3 (Q-Max);
 Os tanques de carga são em
alumínio, aço-níquel ou aço
inoxidável, isolados
termicamente.

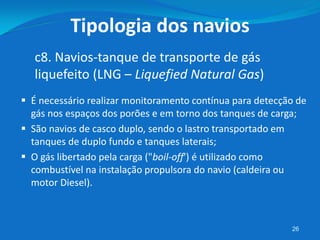

 É necessário realizar monitoramento contínua para detecção de
gás nos espaços dos porões e em torno dos tanques de carga;
 São navios de casco duplo, sendo o lastro transportado em
tanques de duplo fundo e tanques laterais;
 O gás libertado pela carga ("boil-off') é utilizado como
combustível na instalação propulsora do navio (caldeira ou
motor Diesel).
26

27

28

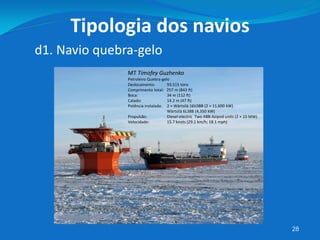

d1. Navio quebra-gelo
MT Timofey Guzhenko
Petroleiro Quebra-gelo
Deslocamento: 93,515 tons
Comprimento total: 257 m (843 ft)
Boca: 34 m (112 ft)
Calado: 14.2 m (47 ft)
Potência instalada: 2 × Wärtsilä 16V38B (2 × 11,600 kW)
Wärtsilä 6L38B (4,350 kW)
Propulsão: Diesel-electric Two ABB Azipod units (2 × 10 MW)
Velocidade: 15.7 knots (29.1 km/h; 18.1 mph)

29

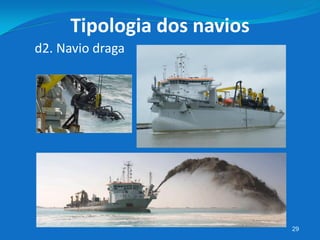

d2. Navio draga

30

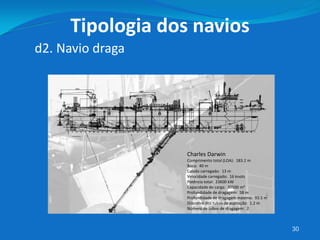

d2. Navio draga
Charles Darwin
Comprimento total (LOA): 183.2 m
Boca: 40 m
Calado carregado: 13 m
Velocidade carregado: 16 knots
Potência total: 23600 kW
Capacidade de carga: 30500 m³
Profundidade de dragagem: 58 m
Profundidade de dragagem máxima: 93.5 m
Diâmetro dos tubos de aspiração: 1.2 m
Número de tubos de dragagem: 2

31

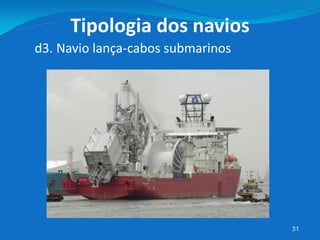

d3. Navio lança-cabos submarinos

32
d3. Navio lança-cabos submarinos

33

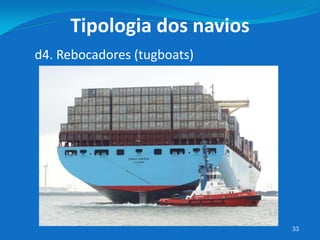

d4. Rebocadores (tugboats)

34

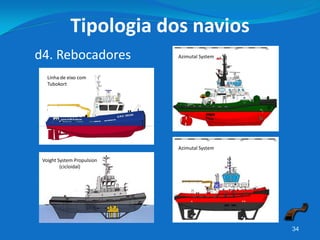

d4. Rebocadores
Voight System Propulsion
(cicloidal)
Linha de eixo com
Tubokort
Azimutal System
Azimutal System

35

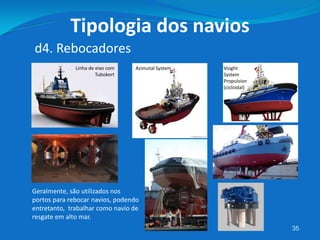

d4. Rebocadores
Geralmente, são utilizados nos
portos para rebocar navios, podendo
entretanto, trabalhar como navio de
resgate em alto mar.
Linha de eixo com
Tubokort
Azimutal System Voight
System
Propulsion
(cicloidal)

36

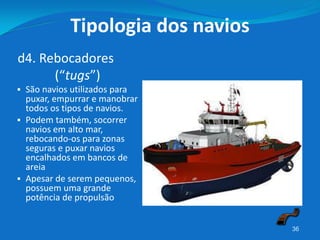

d4. Rebocadores
(“tugs”)
 São navios utilizados para
puxar, empurrar e manobrar
todos os tipos de navios.
 Podem também, socorrer
navios em alto mar,
rebocando-os para zonas
seguras e puxar navios
encalhados em bancos de
areia
 Apesar de serem pequenos,
possuem uma grande
potência de propulsão

37

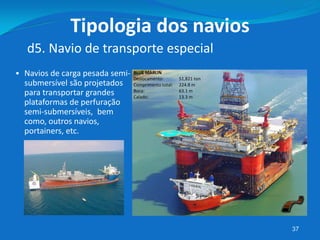

 Navios de carga pesada semi-
submersível são projetados
para transportar grandes
plataformas de perfuração
semi-submersíveis, bem
como, outros navios,
portainers, etc.
d5. Navio de transporte especial
BLUE MARLIN
Deslocamento: 51,821 ton
Comprimento total: 224.8 m
Boca: 63.1 m
Calado: 13.3 m

38

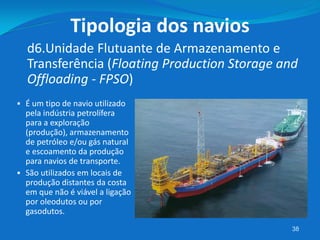

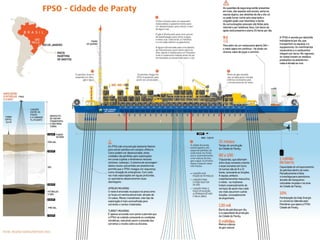

 É um tipo de navio utilizado
pela indústria petrolífera
para a exploração
(produção), armazenamento
de petróleo e/ou gás natural
e escoamento da produção
para navios de transporte.
 São utilizados em locais de
produção distantes da costa
em que não é viável a ligação
por oleodutos ou por
gasodutos.
d6.Unidade Flutuante de Armazenamento e
Transferência (Floating Production Storage and
Offloading - FPSO)

40

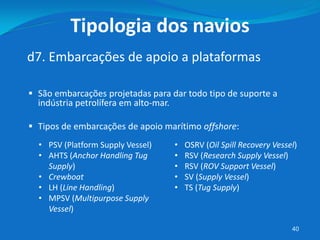

 São embarcações projetadas para dar todo tipo de suporte a
indústria petrolífera em alto-mar.
 Tipos de embarcações de apoio marítimo offshore:
d7. Embarcações de apoio a plataformas
• PSV (Platform Supply Vessel)
• AHTS (Anchor Handling Tug
Supply)
• Crewboat
• LH (Line Handling)
• MPSV (Multipurpose Supply
Vessel)
• OSRV (Oil Spill Recovery Vessel)
• RSV (Research Supply Vessel)
• RSV (ROV Support Vessel)
• SV (Supply Vessel)
• TS (Tug Supply)

41

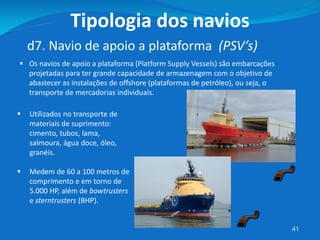

 Os navios de apoio a plataforma (Platform Supply Vessels) são embarcações
projetadas para ter grande capacidade de armazenagem com o objetivo de
abastecer as instalações de offshore (plataformas de petróleo), ou seja, o
transporte de mercadorias individuais.
d7. Navio de apoio a plataforma (PSV’s)
 Utilizados no transporte de
materiais de suprimento:
cimento, tubos, lama,
salmoura, água doce, óleo,
granéis.
 Medem de 60 a 100 metros de
comprimento e em torno de
5.000 HP, além de bowtrusters
e sterntrusters (BHP).

42

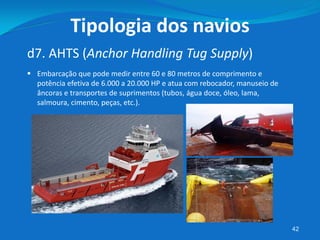

d7. AHTS (Anchor Handling Tug Supply)
 Embarcação que pode medir entre 60 e 80 metros de comprimento e
potência efetiva de 6.000 a 20.000 HP e atua com rebocador, manuseio de
âncoras e transportes de suprimentos (tubos, água doce, óleo, lama,
salmoura, cimento, peças, etc.).

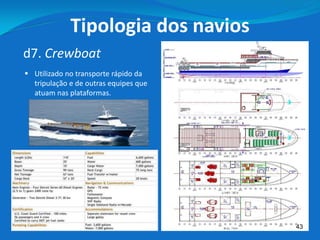

d7. Crewboat
 Utilizado no transporte rápido da
tripulação e de outras equipes que
atuam nas plataformas.
43

44

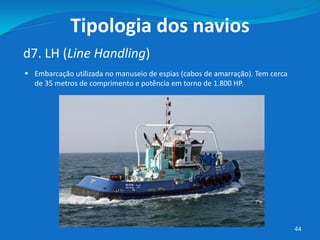

d7. LH (Line Handling)
 Embarcação utilizada no manuseio de espias (cabos de amarração). Tem cerca
de 35 metros de comprimento e potência em torno de 1.800 HP.

45

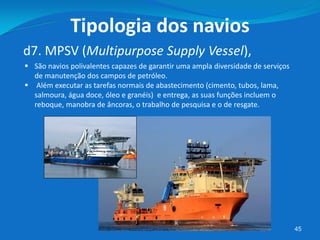

d7. MPSV (Multipurpose Supply Vessel),
 São navios polivalentes capazes de garantir uma ampla diversidade de serviços
de manutenção dos campos de petróleo.
 Além executar as tarefas normais de abastecimento (cimento, tubos, lama,
salmoura, água doce, óleo e granéis) e entrega, as suas funções incluem o
reboque, manobra de âncoras, o trabalho de pesquisa e o de resgate.

46

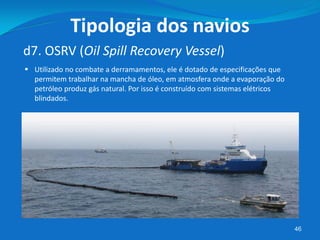

d7. OSRV (Oil Spill Recovery Vessel)
 Utilizado no combate a derramamentos, ele é dotado de especificações que
permitem trabalhar na mancha de óleo, em atmosfera onde a evaporação do
petróleo produz gás natural. Por isso é construído com sistemas elétricos
blindados.

47

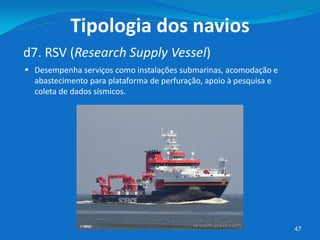

d7. RSV (Research Supply Vessel)
 Desempenha serviços como instalações submarinas, acomodação e
abastecimento para plataforma de perfuração, apoio à pesquisa e
coleta de dados sísmicos.

48

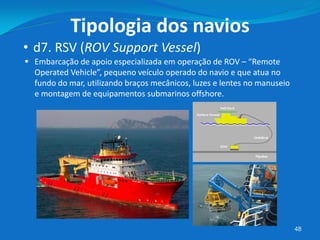

• d7. RSV (ROV Support Vessel)
 Embarcação de apoio especializada em operação de ROV – “Remote
Operated Vehicle”, pequeno veículo operado do navio e que atua no
fundo do mar, utilizando braços mecânicos, luzes e lentes no manuseio
e montagem de equipamentos submarinos offshore.

49

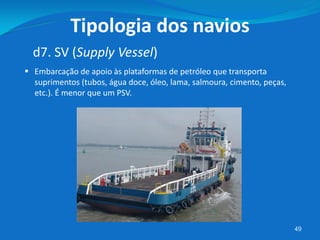

d7. SV (Supply Vessel)
 Embarcação de apoio às plataformas de petróleo que transporta
suprimentos (tubos, água doce, óleo, lama, salmoura, cimento, peças,
etc.). É menor que um PSV.

50

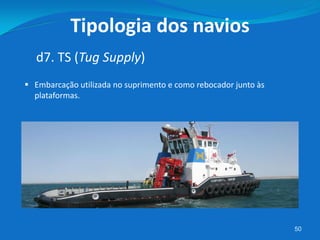

d7. TS (Tug Supply)
 Embarcação utilizada no suprimento e como rebocador junto às
plataformas.

51
d8. Fishing vessels
 São embarcações utilizadas
para captura de pescados.

52

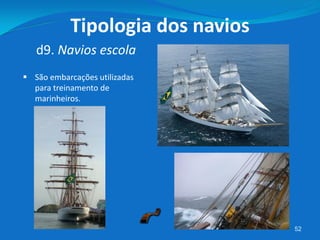

d9. Navios escola
 São embarcações utilizadas
para treinamento de
marinheiros.

Aula 1 tipologia dos navios

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Aula 1 tipologia dos navios

Aula 1 tipologia dos navios
