Aula 1 res cisalhamento 1
O documento discute a resistência ao cisalhamento dos solos, especificamente: 1) Apresenta o critério de Mohr-Coulomb para aproximar a função de resistência ao cisalhamento dos solos. 2) Descreve os ensaios triaxiais drenados e não drenados para medir a resistência ao cisalhamento de areias. 3) Explica que a resistência ao cisalhamento de areias drenadas depende da energia dissipada na dilatância e atrito entre grãos, enquanto areias não drenadas não tem
Aula 1 res cisalhamento 1
- 1. RESISTÊNCIA AO CISALHAMENTODOS SOLOS INTRODUÇÃO http://pt.scribd.com/d oc/283163245/resisten cia-dos-solos- ppt#scribd

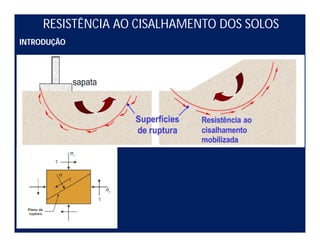

- 2. RESISTÊNCIA AO CISALHAMENTODOS SOLOS INTRODUÇÃO

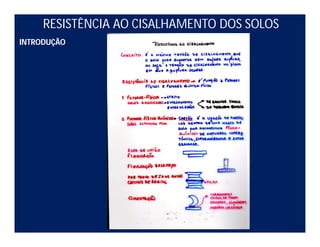

- 3. RESISTÊNCIA AO CISALHAMENTODOS SOLOS INTRODUÇÃO

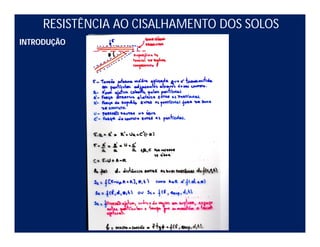

- 4. RESISTÊNCIA AO CISALHAMENTODOS SOLOS INTRODUÇÃO

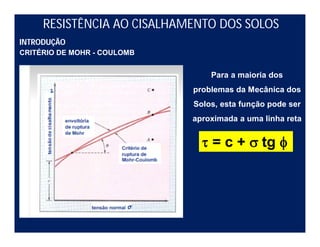

- 5. RESISTÊNCIA AO CISALHAMENTODOS SOLOS INTRODUÇÃO CRITÉRIO DE MOHR - COULOMB Para a maioria dos problemas da Mecânica dos Solos, esta função pode ser aproximada a uma linha reta t = c + s tg f

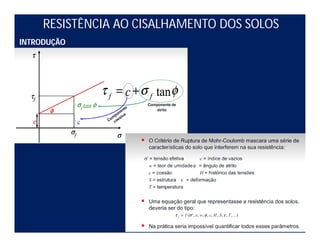

- 6. RESISTÊNCIA AO CISALHAMENTODOS SOLOS INTRODUÇÃO

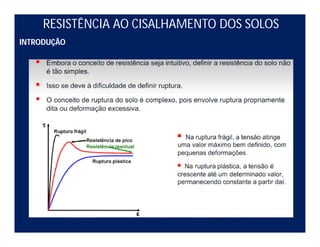

- 7. RESISTÊNCIA AO CISALHAMENTODOS SOLOS INTRODUÇÃO

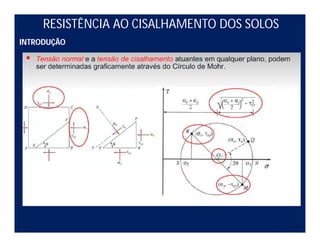

- 8. RESISTÊNCIA AO CISALHAMENTODOS SOLOS INTRODUÇÃO
- 9. RESISTÊNCIA AO CISALHAMENTODOS SOLOS INTRODUÇÃO

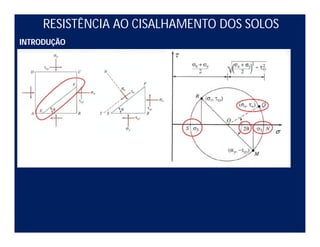

- 10. RESISTÊNCIA AO CISALHAMENTODOS SOLOS INTRODUÇÃO

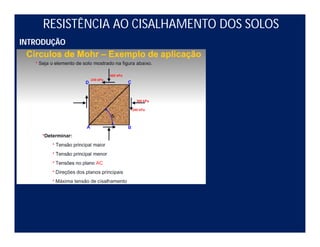

- 11. RESISTÊNCIA AO CISALHAMENTODOS SOLOS INTRODUÇÃO

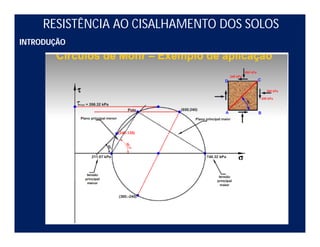

- 12. RESISTÊNCIA AO CISALHAMENTODOS SOLOS INTRODUÇÃO

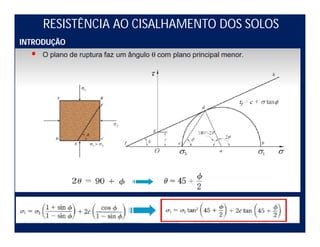

- 13. RESISTÊNCIA AO CISALHAMENTODOS SOLOS INTRODUÇÃO

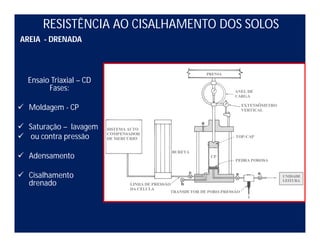

- 14. Ensaio Triaxial –CD Fases: Moldagem - CP Saturação – lavagem ou contra pressão Adensamento Cisalhamento drenado RESISTÊNCIA AO CISALHAMENTO DOS SOLOS AREIA - DRENADA
- 15. RESISTÊNCIA AO CISALHAMENTODOS SOLOS AREIA - DRENADA

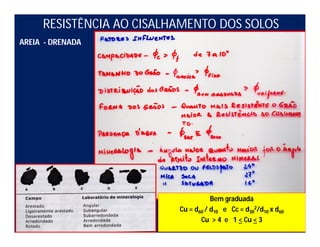

- 16. RESISTÊNCIA AO CISALHAMENTODOS SOLOS AREIA - DRENADA Bem graduada Cu = d60 / d10 e Cc = d30 2/d10 x d60 Cu > 4 e 1 < Cu < 3

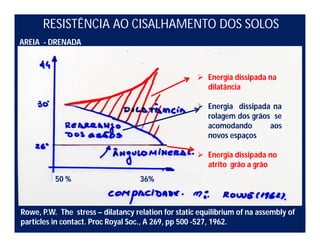

- 17. RESISTÊNCIA AO CISALHAMENTODOS SOLOS AREIA - DRENADA Energia dissipada na dilatância Energia dissipada na rolagem dos grãos se acomodando aos novos espaços Energia dissipada no atrito grão a grão 50 % 36% Rowe, P.W. The stress – dilatancy relation for static equilibrium of na assembly of particles in contact. Proc Royal Soc., A 269, pp 500 -527, 1962.

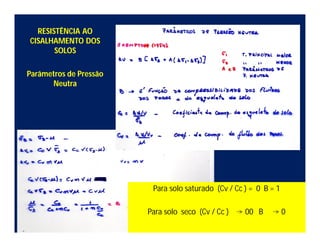

- 18. RESISTÊNCIA AO CISALHAMENTO DOS SOLOS Parâmetrosde Pressão Neutra Para solo saturado (Cv / Cc ) = 0 B = 1 Para solo seco (Cv / Cc ) 00 B 0

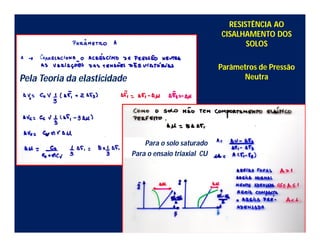

- 19. Pela Teoria daelasticidade Para o solo saturado Para o ensaio triaxial CU RESISTÊNCIA AO CISALHAMENTO DOS SOLOS Parâmetros de Pressão Neutra

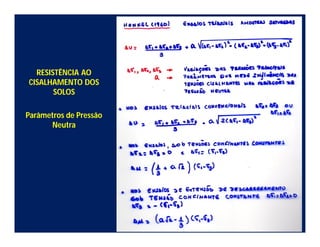

- 20. RESISTÊNCIA AO CISALHAMENTO DOS SOLOS Parâmetrosde Pressão Neutra

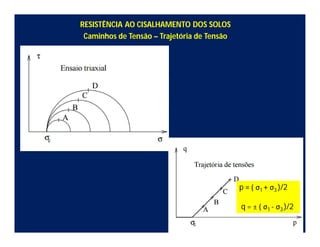

- 21. RESISTÊNCIA AO CISALHAMENTODOS SOLOS Caminhos de Tensão – Trajetória de Tensão p = ( σ1 + σ3 )/2 q = ± ( σ1 - σ3 )/2

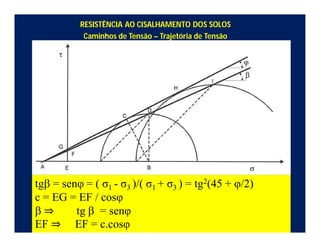

- 22. RESISTÊNCIA AO CISALHAMENTODOS SOLOS Caminhos de Tensão – Trajetória de Tensão tgb = senφ = ( σ1 - σ3 )/( σ1 + σ3 ) = tg2(45 + φ/2) c = EG = EF / cosφ b ⇒ tg b = senφ EF ⇒ EF = c.cosφ

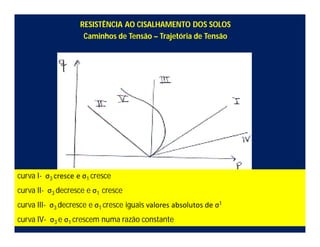

- 23. RESISTÊNCIA AO CISALHAMENTODOS SOLOS Caminhos de Tensão – Trajetória de Tensão curva I- σ3 cresce e σ1 cresce curva II- σ3 decresce e σ1 cresce curva III- σ3 decresce e σ1 cresce iguais valores absolutos de σ1 curva IV- σ3 e σ1 crescem numa razão constante

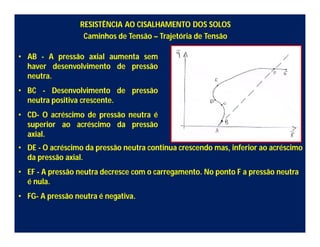

- 24. RESISTÊNCIA AO CISALHAMENTODOS SOLOS Caminhos de Tensão – Trajetória de Tensão • DE - O acréscimo da pressão neutra continua crescendo mas, inferior ao acréscimo da pressão axial. • EF - A pressão neutra decresce com o carregamento. No ponto F a pressão neutra é nula. • FG- A pressão neutra é negativa. • AB - A pressão axial aumenta sem haver desenvolvimento de pressão neutra. • BC - Desenvolvimento de pressão neutra positiva crescente. • CD- O acréscimo de pressão neutra é superior ao acréscimo da pressão axial.

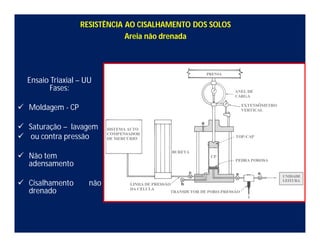

- 25. RESISTÊNCIA AO CISALHAMENTODOS SOLOS Areia não drenada Ensaio Triaxial – UU Fases: Moldagem - CP Saturação – lavagem ou contra pressão Não tem adensamento Cisalhamento não drenado

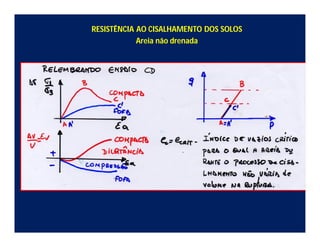

- 26. RESISTÊNCIA AO CISALHAMENTODOS SOLOS Areia não drenada
- 27. RESISTÊNCIA AO CISALHAMENTODOS SOLOS Areia não drenada

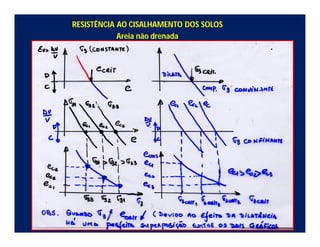

- 28. RESISTÊNCIA AO CISALHAMENTO DOSSOLOS Areia não drenada

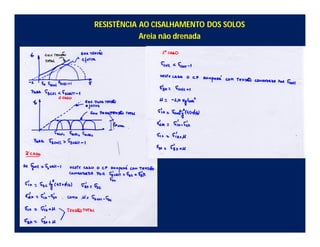

- 29. RESISTÊNCIA AO CISALHAMENTODOS SOLOS Areia não drenada
