O documento descreve os principais conceitos de geração, transmissão e distribuição de energia elétrica. Explica que a maior parte da energia é gerada em corrente alternada trifásica a 60Hz utilizando geradores que aproveitam a indução eletromagnética quando um campo magnético atravessa um condutor. Também destaca que as usinas hidrelétricas são a principal fonte de geração no Brasil e que a energia gerada passa por transformadores para elevar a tensão durante a transmissão e reduzi-la na distribuição.

1. Instituto Federal de São Paulo
Campus Presidente Epitácio
Comandos Elétricos – CME3
Prof° Fernando Barros Rodrigues
Sistemas de Geração, Transmissão e Distribuição de Energia Elétrica.
Geração de Energia Elétrica CA Trifásica:
Muito embora os geradores de eletricidade possam produzir tanto energia em
corrente contínua (CC) ou corrente alternada (CA), a maior parte da energia elétrica
gerada não só no Brasil, mas em todo o mundo é em corrente alternada no sistema
trifásico, na frequência de 60 Hz.
A geração em alternado é a mais utilizada, pois permite elevar ou diminuir os
valores de tensão através de transformadores de uma forma muito mais simples e
barata, se comparado com os sistemas disponíveis para CC.
A geração é realizada utilizando-se um gerador de CA que funciona pelo princípio
de indução eletromagnética.
O físico Michel Faraday em 1831 com seus experimentos descobriu uma forma de
induzir tensão elétrica em um condutor. Esta tensão “e”, medida em volts, é obtida
através de um movimento relativo entre um campo magnético e um condutor de
eletricidade. Esta tensão foi chamada de “induzida”, ou Fem induzida (Força eletromotriz
induzida), pois ocorria apenas quando havia movimento relativo entre o condutor e um
campo magnético, sem contato “físico” efetivo entre eles.
onde, “v” é a velocidade do condutor, “B”
é a densidade de campo magnético e “L”
é comprimento ativo do condutor.

2. Instituto Federal de São Paulo
Campus Presidente Epitácio
Comandos Elétricos – CME3
Prof° Fernando Barros Rodrigues

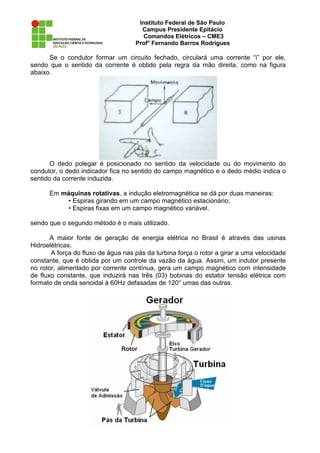

Se o condutor formar um circuito fechado, circulará uma corrente “i” por ele,
sendo que o sentido da corrente é obtido pela regra da mão direita, como na figura
abaixo.
O dedo polegar é posicionado no sentido da velocidade ou do movimento do
condutor, o dedo indicador fica no sentido do campo magnético e o dedo médio indica o
sentido da corrente induzida.
Em máquinas rotativas, a indução eletromagnética se dá por duas maneiras:
• Espiras girando em um campo magnético estacionário;
• Espiras fixas em um campo magnético variável.
sendo que o segundo método é o mais utilizado.
A maior fonte de geração de energia elétrica no Brasil é através das usinas
Hidroelétricas.
A força do fluxo de água nas pás da turbina força o rotor a girar a uma velocidade
constante, que é obtida por um controle da vazão da água. Assim, um indutor presente
no rotor, alimentado por corrente contínua, gera um campo magnético com intensidade
de fluxo constante, que induzirá nas três (03) bobinas do estator tensão elétrica com
formato de onda senoidal à 60Hz defasadas de 120° umas das outras.

3. Instituto Federal de São Paulo
Campus Presidente Epitácio
Comandos Elétricos – CME3
Prof° Fernando Barros Rodrigues

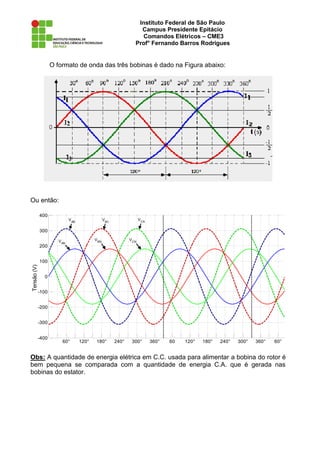

O formato de onda das três bobinas é dado na Figura abaixo:
Ou então:
400
VAB VBC VCA
300
VAN VBN VCN
200
100
Tensão (V)
0
-100
-200
-300
-400
60° 120° 180° 240° 300° 360° 60 120° 180° 240° 300° 360° 60° 120° 180°
Obs: A quantidade de energia elétrica em C.C. usada para alimentar a bobina do rotor é
bem pequena se comparada com a quantidade de energia C.A. que é gerada nas
bobinas do estator.

4. Instituto Federal de São Paulo
Campus Presidente Epitácio
Comandos Elétricos – CME3
Prof° Fernando Barros Rodrigues

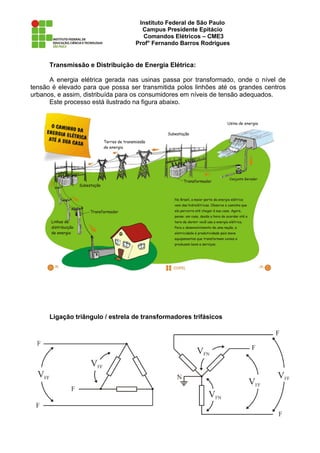

Transmissão e Distribuição de Energia Elétrica:
A energia elétrica gerada nas usinas passa por transformado, onde o nível de
tensão é elevado para que possa ser transmitida polos linhões até os grandes centros
urbanos, e assim, distribuída para os consumidores em níveis de tensão adequados.
Este processo está ilustrado na figura abaixo.
Ligação triângulo / estrela de transformadores trifásicos
