3 INDUTORES
Indutor ou Bobina é nada mais do que fio de cobre em espiral. Este símbolo
é usado para indicar uma bobina em um diagrama de circuito. Valor da indutância é
designado em unidades chamadas de Henry (H). Quanto mais fio a bobina contém, mais
forte torna as suas características. O valor da indutância pode se tornar ainda maior se a
bobina é enrolada em torno de um núcleo de ferro ou de ferrite.
Bobinas usadas em circuitos elétricos
típicos variam muito em valores, de alguns
micro-henry (mH) para muitos henry (H).
Indutância é a medida da força de uma
bobina. Quando se altera a corrente flui
através de uma bobina, o fluxo magnético
que ocorre na bobina também se altera.

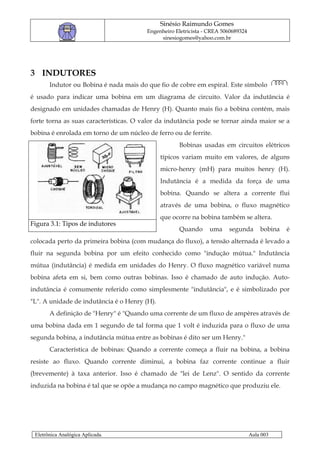

Figura 3.1: Tipos de indutores
Quando uma segunda bobina é
colocada perto da primeira bobina (com mudança do fluxo), a tensão alternada é levado a
fluir na segunda bobina por um efeito conhecido como "indução mútua." Indutância
mútua (indutância) é medida em unidades do Henry. O fluxo magnético variável numa
bobina afeta em si, bem como outras bobinas. Isso é chamado de auto indução. Auto-
indutância é comumente referido como simplesmente "indutância", e é simbolizado por
"L". A unidade de indutância é o Henry (H).
A definição de "Henry" é "Quando uma corrente de um fluxo de ampères através de
uma bobina dada em 1 segundo de tal forma que 1 volt é induzida para o fluxo de uma
segunda bobina, a indutância mútua entre as bobinas é dito ser um Henry."
Característica de bobinas: Quando a corrente começa a fluir na bobina, a bobina
resiste ao fluxo. Quando corrente diminui, a bobina faz corrente continue a fluir
(brevemente) à taxa anterior. Isso é chamado de "lei de Lenz". O sentido da corrente
induzida na bobina é tal que se opõe a mudança no campo magnético que produziu ele.



Esta característica é utilizada para o circuito de filtro de ondulação da fonte de
alimentação em que transforma a corrente alternada (AC) para corrente contínua (DC).
Quando um retificador é usado para
fazer DC a partir de AC, a saída do
retificador sem um circuito de filtro de
ondulação é atual. Corrente DC pulsante tem
um componente AC grande. Um circuito
de filtro muitas vezes combina bobina e

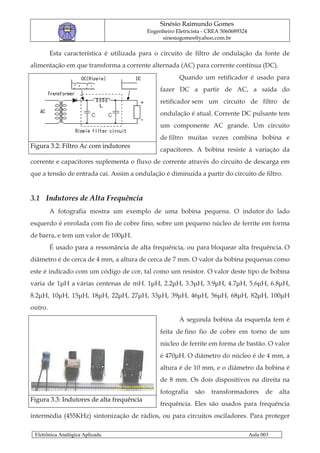

Figura 3.2: Filtro Ac com indutores
capacitores. A bobina resiste à variação da
corrente e capacitores suplementa o fluxo de corrente através do circuito de descarga em
que a tensão de entrada cai. Assim a ondulação é diminuída a partir do circuito de filtro.

3.1 Indutores de Alta Frequência
A fotografia mostra um exemplo de uma bobina pequena. O indutor do lado
esquerdo é enrolada com fio de cobre fino, sobre um pequeno núcleo de ferrite em forma
de barra, e tem um valor de 100µH.
É usado para a ressonância de alta frequência, ou para bloquear alta frequência. O
diâmetro é de cerca de 4 mm, a altura de cerca de 7 mm. O valor da bobina pequenas como
este é indicado com um código de cor, tal como um resistor. O valor deste tipo de bobina
varia de 1µH a várias centenas de mH. 1µH, 2.2µH, 3.3µH, 3.9µH, 4.7µH, 5.6µH, 6.8µH,
8.2µH, 10µH, 15µH, 18µH, 22µH, 27µH, 33µH, 39µH, 46µH, 56µH, 68µH, 82µH, 100µH
outro.
A segunda bobina da esquerda tem é
feita de fino fio de cobre em torno de um
núcleo de ferrite em forma de bastão. O valor
é 470µH. O diâmetro do núcleo é de 4 mm, a
altura é de 10 mm, e o diâmetro da bobina é
de 8 mm. Os dois dispositivos na direita na
fotografia são transformadores de alta
Figura 3.3: Indutores de alta frequência
frequência. Eles são usados para frequência
intermédia (455KHz) sintonização de rádios, ou para circuitos osciladores. Para proteger



as bobinas de fluxo magnético, e para evitar que os rolos de interferir com outros circuitos,
as bobinas de alta frequência estão alojados numa caixa de metal chamado caso escudo.
Neste caso deve ser ligada à terra. Como para o ajuste ou a oscilação, este tipo de
transformador pode alterar o seu valor de indutância.

3.2 Relé
Quando a corrente flui através de um condutor, um campo magnético é criado. Este
campo é muito mais forte em uma bobina. Um eletroímã é como um ímã regular. Ela atrai
o ferro, níquel e alguns outros metais.
Relés utilizam essa característica. Quando a corrente flui
para a bobina de relê, o campo magnético atrai uma placa de aço,
e que o comutador está ligado à placa de aço for ligado. O relé tira
vantagem do fato de que, quando a eletricidade flui através de
uma bobina, torna-se um eletro ima. A bobina eletromagnética

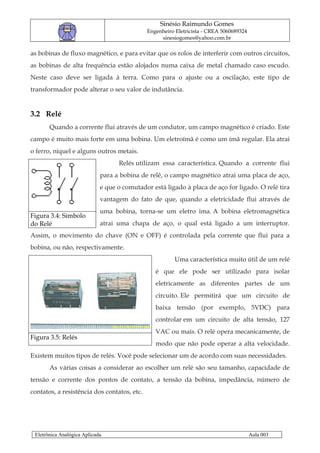

Figura 3.4: Simbolo
do Relé atrai uma chapa de aço, o qual está ligado a um interruptor.
Assim, o movimento do chave (ON e OFF) é controlada pela corrente que flui para a
bobina, ou não, respectivamente.
Uma característica muito útil de um relé
é que ele pode ser utilizado para isolar
eletricamente as diferentes partes de um
circuito. Ele permitirá que um circuito de
baixa tensão (por exemplo, 5VDC) para
controlar em um circuito de alta tensão, 127
VAC ou mais. O relé opera mecanicamente, de
Figura 3.5: Relés
modo que não pode operar a alta velocidade.
Existem muitos tipos de relés. Você pode selecionar um de acordo com suas necessidades.
As várias coisas a considerar ao escolher um relé são seu tamanho, capacidade de
tensão e corrente dos pontos de contato, a tensão da bobina, impedância, número de
contatos, a resistência dos contatos, etc.



A tensão de resistência dos contatos é
a voltagem máxima que pode ser realizada
no ponto de contato no interruptor. Quando
o máximo for excedido, os contatos
irá derreter, às vezes fundir. O relé irá falhar.
As características são é impressas no relé.

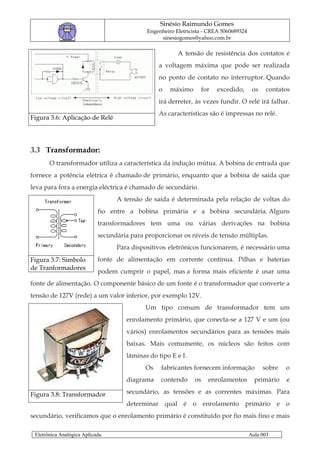

Figura 3.6: Aplicação de Relé

3.3 Transformador:
O transformador utiliza a característica da indução mútua. A bobina de entrada que
fornece a potência elétrica é chamado de primário, enquanto que a bobina de saída que
leva para fora a energia eléctrica é chamado de secundário.
A tensão de saída é determinada pela relação de voltas do
fio entre a bobina primária e a bobina secundária. Alguns
transformadores tem uma ou várias derivações na bobina
secundária para proporcionar os níveis de tensão múltiplas.
Para dispositivos eletrônicos funcionarem, é necessário uma
Figura 3.7: Simbolo fonte de alimentação em corrente contínua. Pilhas e baterias
de Tranformadores
podem cumprir o papel, mas a forma mais eficiente é usar uma
fonte de alimentação. O componente básico de um fonte é o transformador que converte a
tensão de 127V (rede) a um valor inferior, por exemplo 12V.
Um tipo comum de transformador tem um
enrolamento primário, que conecta-se a 127 V e um (ou
vários) enrolamentos secundários para as tensões mais
baixas. Mais comumente, os núcleos são feitos com
lâminas do tipo E e I.
Os fabricantes fornecem informação sobre o
diagrama contendo os enrolamentos primário e

Figura 3.8: Transformador secundário, as tensões e as correntes máximas. Para
determinar qual é o enrolamento primário e o
secundário, verificamos que o enrolamento primário é constituído por fio mais fino e mais



voltas do que o secundário. Ele tem uma resistência mais elevada - e pode ser facilmente
testada por ohmímetro.
Após o transformador temos o
circuito retificador de onda completa,
com uma ponte de díodos é utilizada
para transformar AC para DC.
Mesmo com a tensão
alternada de entrada em que as alterações do
positivo e do negativo, a tensão que é
aplicada à carga é sempre positiva. A

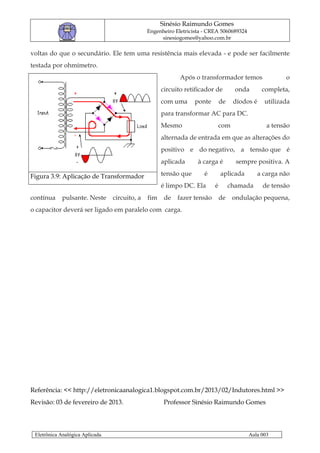

Figura 3.9: Aplicação de Transformador tensão que é aplicada a carga não
é limpo DC. Ela é chamada de tensão
contínua pulsante. Neste circuito, a fim de fazer tensão de ondulação pequena,
o capacitor deverá ser ligado em paralelo com carga.

Referência: << http://eletronicaanalogica1.blogspot.com.br/2013/02/Indutores.html >>
Revisão: 03 de fevereiro de 2013. Professor Sinésio Raimundo Gomes
