GESTÃO DE REDES DE
COMPUTADORES E SERVIÇOS
MSc.Yosbel Camacho Izquierdo

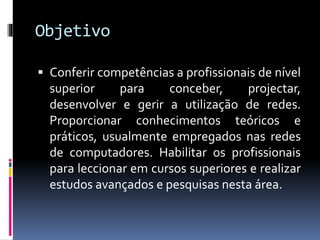

Objetivo
 Conferir competências a profissionais de nível
superior para conceber, projectar,
desenvolver e gerir a utilização de redes.
Proporcionar conhecimentos teóricos e
práticos, usualmente empregados nas redes
de computadores. Habilitar os profissionais
para leccionar em cursos superiores e realizar
estudos avançados e pesquisas nesta área.

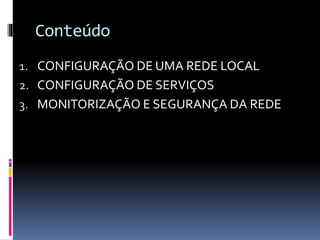

Conteúdo

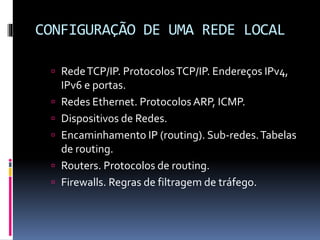

1. CONFIGURAÇÃO DE UMA REDE LOCAL
2. CONFIGURAÇÃO DE SERVIÇOS
3. MONITORIZAÇÃO E SEGURANÇA DA REDE
CONFIGURAÇÃO DE UMA REDE LOCAL
 RedeTCP/IP. ProtocolosTCP/IP. Endereços IPv4,
IPv6 e portas.
 Redes Ethernet. ProtocolosARP, ICMP.
 Dispositivos de Redes.
 Encaminhamento IP (routing). Sub-redes.Tabelas
de routing.
 Routers. Protocolos de routing.
 Firewalls. Regras de filtragem de tráfego.

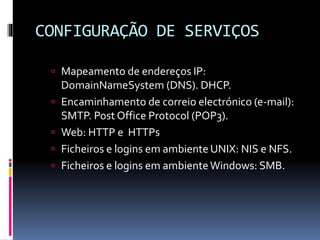

CONFIGURAÇÃO DE SERVIÇOS
 Mapeamento de endereços IP:
DomainNameSystem (DNS). DHCP.
 Encaminhamento de correio electrónico (e-mail):
SMTP. Post Office Protocol (POP3).
 Web: HTTP e HTTPs
 Ficheiros e logins em ambiente UNIX: NIS e NFS.
 Ficheiros e logins em ambienteWindows: SMB.
MONITORIZAÇÃO E SEGURANÇA DA
REDE
 Segurança em redes: Detecção de intrusão,
Políticas de backup.
 Transmissão cifrada de dados: Chaves simétricas e
assimétricas.
 Protocolos seguros (SSH, HTTPS). Redes privadas
virtuais (VPNs)
 Monitorização e gestão de rede (SNMP).

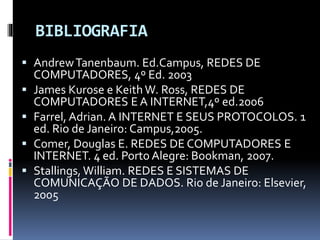

BIBLIOGRAFIA
 AndrewTanenbaum. Ed.Campus, REDES DE
COMPUTADORES, 4º Ed. 2003
 James Kurose e Keith W. Ross, REDES DE
COMPUTADORES E A INTERNET,4º ed.2006
 Farrel, Adrian. A INTERNET E SEUS PROTOCOLOS. 1
ed. Rio de Janeiro: Campus,2005.
 Comer, Douglas E. REDES DE COMPUTADORES E
INTERNET. 4 ed. Porto Alegre: Bookman, 2007.
 Stallings, William. REDES E SISTEMAS DE
COMUNICAÇÃO DE DADOS. Rio de Janeiro: Elsevier,
2005

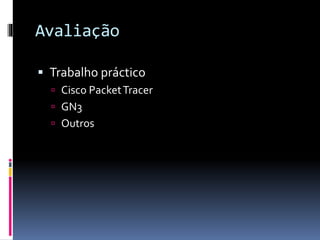

Avaliação
 Trabalho práctico
 Cisco PacketTracer
 GN3
 Outros

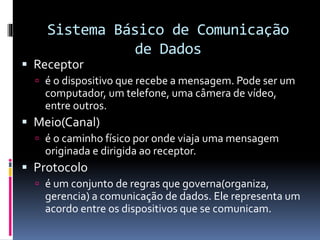

Sistema Básico de Comunicação
de Dados
 Receptor
 é o dispositivo que recebe a mensagem. Pode ser um
computador, um telefone, uma câmera de vídeo,
entre outros.
 Meio(Canal)
 é o caminho físico por onde viaja uma mensagem
originada e dirigida ao receptor.
 Protocolo
 é um conjunto de regras que governa(organiza,
gerencia) a comunicação de dados. Ele representa um
acordo entre os dispositivos que se comunicam.
Cenário de Comunicação

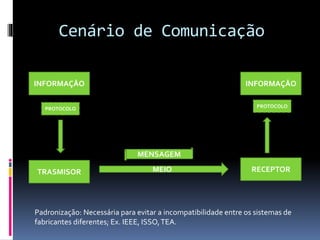

INFORMAÇÂO
PROTOCOLO
TRASMISOR MEIO
MENSAGEM
PROTOCOLO
RECEPTOR
INFORMAÇÂO
Padronização: Necessária para evitar a incompatibilidade entre os sistemas de
fabricantes diferentes; Ex. IEEE, ISSO,TEA.
Visão Geral da Arquitetura do Modelo de
Referencia OSI (Open System
Interconnections Model)

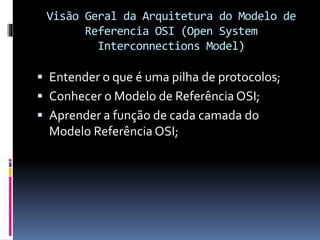

 Entender o que é uma pilha de protocolos;
 Conhecer o Modelo de Referência OSI;
 Aprender a função de cada camada do
Modelo Referência OSI;

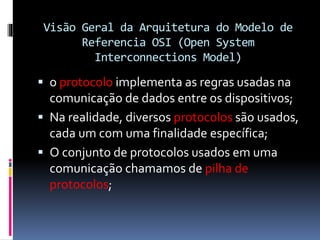

Visão Geral da Arquitetura do Modelo de
Referencia OSI (Open System
Interconnections Model)
 o protocolo implementa as regras usadas na
comunicação de dados entre os dispositivos;
 Na realidade, diversos protocolos são usados,
cada um com uma finalidade específica;
 O conjunto de protocolos usados em uma
comunicação chamamos de pilha de
protocolos;

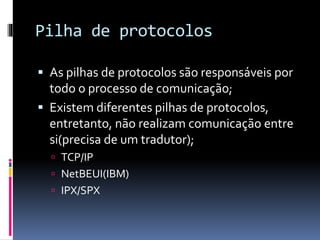

Pilha de protocolos
 As pilhas de protocolos são responsáveis por
todo o processo de comunicação;
 Existem diferentes pilhas de protocolos,
entretanto, não realizam comunicação entre
si(precisa de um tradutor);
 TCP/IP
 NetBEUI(IBM)
 IPX/SPX

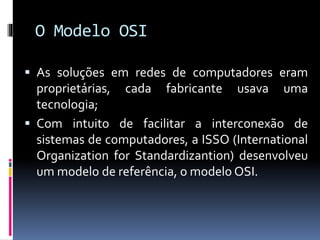

O Modelo OSI
 As soluções em redes de computadores eram
proprietárias, cada fabricante usava uma
tecnologia;
 Com intuito de facilitar a interconexão de
sistemas de computadores, a ISSO (International
Organization for Standardizantion) desenvolveu
um modelo de referência, o modelo OSI.

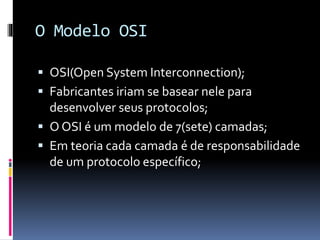

O Modelo OSI
 OSI(Open System Interconnection);
 Fabricantes iriam se basear nele para
desenvolver seus protocolos;
 O OSI é um modelo de 7(sete) camadas;
 Em teoria cada camada é de responsabilidade
de um protocolo específico;

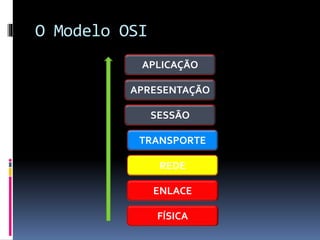

O Modelo OSI
FÍSICA
ENLACE
REDE
TRANSPORTE
SESSÃO
APRESENTAÇÃO
APLICAÇÃO

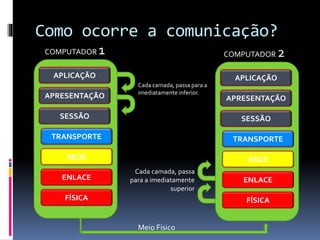

Como ocorre a comunicação?
FÍSICA
ENLACE
REDE
TRANSPORTE
SESSÃO
APRESENTAÇÃO
APLICAÇÃO
FÍSICA
ENLACE
REDE
TRANSPORTE
SESSÃO
APRESENTAÇÃO
APLICAÇÃO
COMPUTADOR 1 COMPUTADOR 2
Cada camada, passa para a
imediatamente inferior.
Cada camada, passa
para a imediatamente
superior
Meio Físico

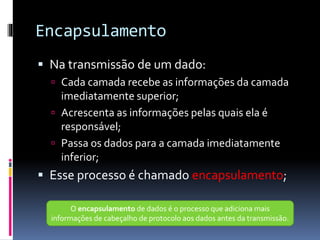

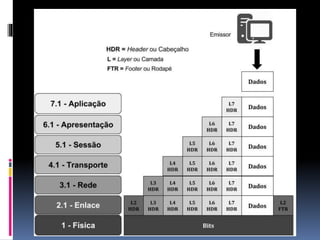

Encapsulamento
 Na transmissão de um dado:
 Cada camada recebe as informações da camada
imediatamente superior;
 Acrescenta as informações pelas quais ela é
responsável;
 Passa os dados para a camada imediatamente
inferior;
 Esse processo é chamado encapsulamento;
O encapsulamento de dados é o processo que adiciona mais
informações de cabeçalho de protocolo aos dados antes da transmissão.

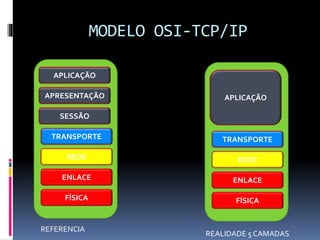

MODELO OSI-TCP/IP
FÍSICA
ENLACE
REDE
TRANSPORTE
SESSÃO
APRESENTAÇÃO
APLICAÇÃO
FÍSICA
ENLACE
REDE
TRANSPORTE
APLICAÇÃO
REFERENCIA
REALIDADE 5 CAMADAS

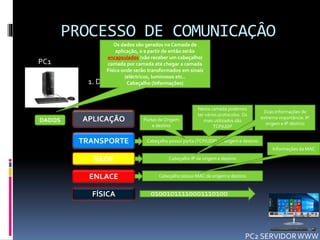

PROCESSO DE COMUNICAÇÂO
PC1
PC2 SERVIDORWWW
1. Digita www.hotmail.com
DADOS
Os dados são gerados na Camada de
aplicação, e a partir de então serão
encapsulados (vão receber um cabeçalho)
camada por camada até chegar a camada
Física onde serão transformados em sinais
(eléctricos, luminosos etc..
Cabeçalho (Informações)
APLICAÇÃO
TRANSPORTE Cabeçalho possui porta (TCP/UDP) de origem e destino
Nesta camada podemos
ter vários protocolos. Os
mais utilizados são
TCP/UDP
Portas de Origem
e destino
REDE Cabeçalho IP de origem e destino
Duas Informações de
extrema importância. IP
origem e IP destino
ENLACE Cabeçalho possui MAC de origem e destino
Informações da MAC
FÍSICA 01001011110001110100
Origem (423) destino (80)

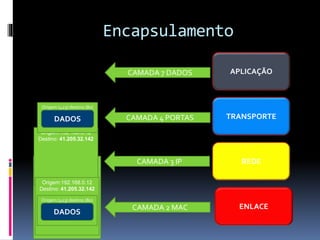

Encapsulamento
APLICAÇÃO
CAMADA 7 DADOS
DADOS
TRANSPORTE
REDE
ENLACE
CAMADA 4 PORTAS
O 90 % das comunicações na internet
utilizam protocolo TCP/UDP (recebem
portas), os restantes protocolos (ICMP,
RTP , OSPF, etc..) não trabalham com
portas. As portas geralmente identificam
os aplicativos.
Aplicativos
F S
Servidor
WWW FTP

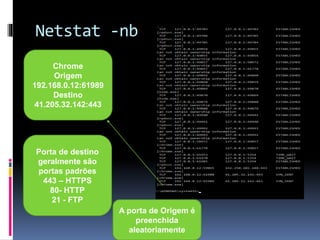

Netstat -nb
Chrome
Origem
192.168.0.12:61989
Destino
41.205.32.142:443
Porta de destino
geralmente são
portas padrões
443 – HTTPS
80- HTTP
21 - FTP
A porta de Origem é
preenchida
aleatoriamente
Origem:D4:CA:A3:B2:AA
Destino: FF:EA:2A:B5:FB
Origem:192.168.0.12
Destino: 41.205.32.142
Origem (423) destino (80)
Encapsulamento
APLICAÇÃO
CAMADA 7 DADOS
DADOS TRANSPORTE
REDE
ENLACE
CAMADA 4 PORTAS
CAMADA 3 IP
CAMADA 2 MAC
Origem:192.168.0.12
Destino: 41.205.32.142
Origem (423) destino (80)
DADOS

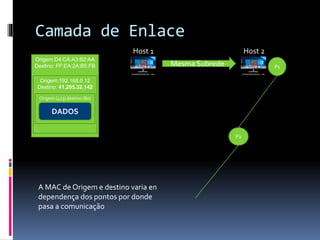

Camada de Enlace
Origem:D4:CA:A3:B2:AA
Destino: FF:EA:2A:B5:FB
Origem:192.168.0.12
Destino: 41.205.32.142
Origem (423) destino (80)
DADOS
Host 1 Host 2
Mesma Subrede P1
P2
A MAC de Origem e destino varia en
dependença dos pontos por donde
pasa a comunicação

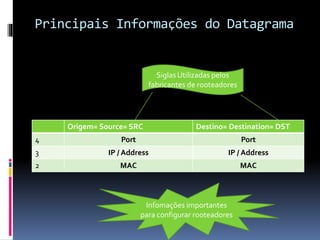

Principais Informações do Datagrama
Origem= Source= SRC Destino= Destination= DST
4 Port Port
3 IP / Address IP / Address
2 MAC MAC
Siglas Utilizadas pelos
fabricantes de rooteadores
Infomações importantes
para configurar rooteadores
Visão Geral de LANs e WANs
 Saber como classificar as redes de
computadores;
 Classificar as redes de computadores quanto
a sua abrangência geográfica;
 Ver quais as principais topologias e como elas
estão estruturadas;

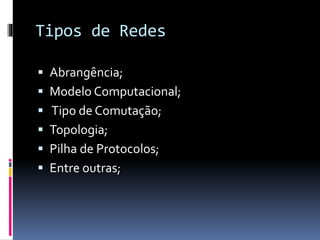

Tipos de Redes
 Abrangência;
 Modelo Computacional;
 Tipo de Comutação;
 Topologia;
 Pilha de Protocolos;
 Entre outras;

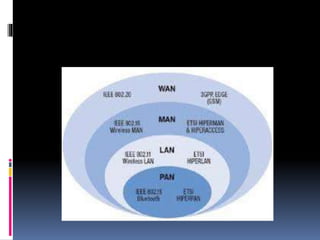

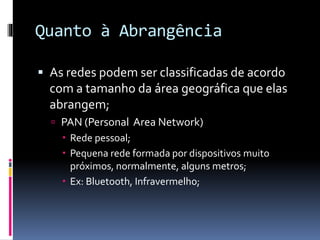

Quanto à Abrangência
 As redes podem ser classificadas de acordo
com a tamanho da área geográfica que elas
abrangem;
 PAN (Personal Area Network)
 Rede pessoal;
 Pequena rede formada por dispositivos muito
próximos, normalmente, alguns metros;
 Ex: Bluetooth, Infravermelho;

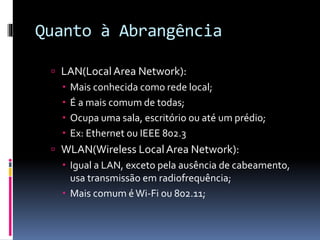

Quanto à Abrangência
 LAN(LocalArea Network):
 Mais conhecida como rede local;
 É a mais comum de todas;
 Ocupa uma sala, escritório ou até um prédio;
 Ex: Ethernet ou IEEE 802.3
 WLAN(Wireless LocalArea Network):
 Igual a LAN, exceto pela ausência de cabeamento,
usa transmissão em radiofrequência;
 Mais comum éWi-Fi ou 802.11;
Quanto à Abrangência

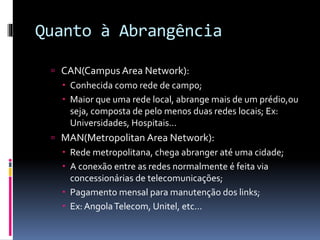

 CAN(Campus Area Network):
 Conhecida como rede de campo;
 Maior que uma rede local, abrange mais de um prédio,ou
seja, composta de pelo menos duas redes locais; Ex:
Universidades, Hospitais...
 MAN(Metropolitan Area Network):
 Rede metropolitana, chega abranger até uma cidade;
 A conexão entre as redes normalmente é feita via
concessionárias de telecomunicações;
 Pagamento mensal para manutenção dos links;
 Ex: AngolaTelecom, Unitel, etc...
Quanto à Abrangência

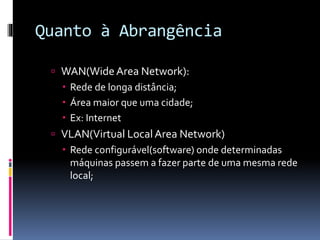

 WAN(WideArea Network):
 Rede de longa distância;
 Área maior que uma cidade;
 Ex: Internet
 VLAN(Virtual Local Area Network)
 Rede configurável(software) onde determinadas
máquinas passem a fazer parte de uma mesma rede
local;

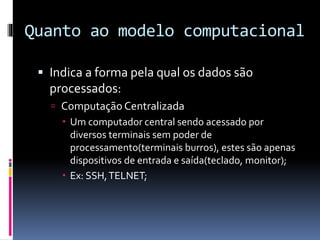

Quanto ao modelo computacional
 Indica a forma pela qual os dados são
processados:
 Computação Centralizada
 Um computador central sendo acessado por
diversos terminais sem poder de
processamento(terminais burros), estes são apenas
dispositivos de entrada e saída(teclado, monitor);
 Ex: SSH,TELNET;
Quanto ao modelo computacional

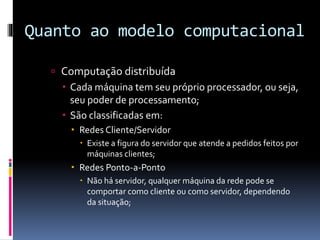

 Computação distribuída
 Cada máquina tem seu próprio processador, ou seja,
seu poder de processamento;
 São classificadas em:
 Redes Cliente/Servidor
 Existe a figura do servidor que atende a pedidos feitos por
máquinas clientes;
 Redes Ponto-a-Ponto
 Não há servidor, qualquer máquina da rede pode se
comportar como cliente ou como servidor, dependendo
da situação;

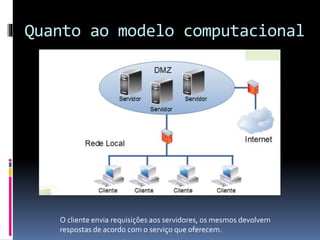

Quanto ao modelo computacional
O cliente envia requisições aos servidores, os mesmos devolvem
respostas de acordo com o serviço que oferecem.
Quanto ao modelo computacional

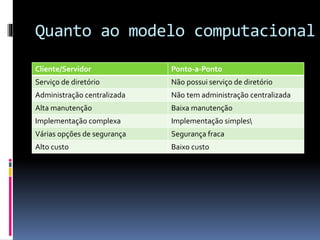

Cliente/Servidor Ponto-a-Ponto
Serviço de diretório Não possui serviço de diretório
Administração centralizada Não tem administração centralizada
Alta manutenção Baixa manutenção
Implementação complexa Implementação simples
Várias opções de segurança Segurança fraca
Alto custo Baixo custo

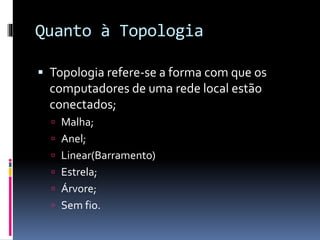

Quanto à Topologia
 Topologia refere-se a forma com que os
computadores de uma rede local estão
conectados;
 Malha;
 Anel;
 Linear(Barramento)
 Estrela;
 Árvore;
 Sem fio.
Elementos de Interconexões

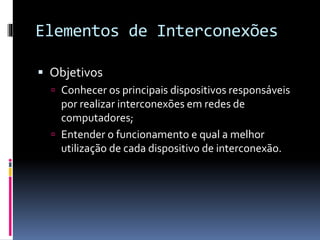

 Objetivos
 Conhecer os principais dispositivos responsáveis
por realizar interconexões em redes de
computadores;
 Entender o funcionamento e qual a melhor
utilização de cada dispositivo de interconexão.

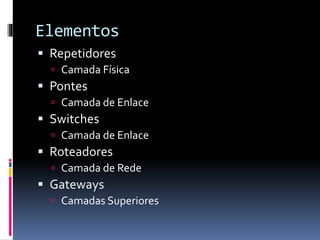

Elementos
 Repetidores
 Camada Física
 Pontes
 Camada de Enlace

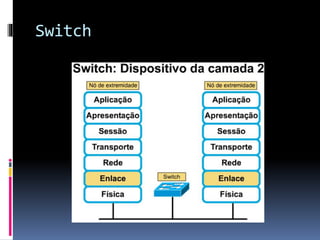

 Switches
 Camada de Enlace
 Roteadores
 Camada de Rede
 Gateways
 Camadas Superiores
Elementos

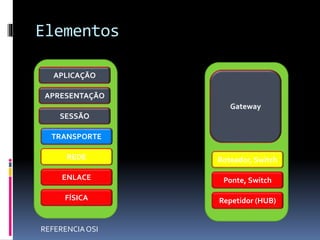

FÍSICA
ENLACE
REDE
TRANSPORTE
SESSÃO
APRESENTAÇÃO
APLICAÇÃO
Repetidor (HUB)
Ponte, Switch
Roteador, Switch
Gateway
REFERENCIAOSI
Repetidores

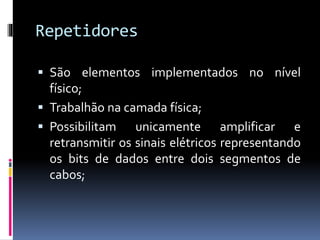

 São elementos implementados no nível
físico;
 Trabalhão na camada física;
 Possibilitam unicamente amplificar e
retransmitir os sinais elétricos representando
os bits de dados entre dois segmentos de
cabos;
Repetidores

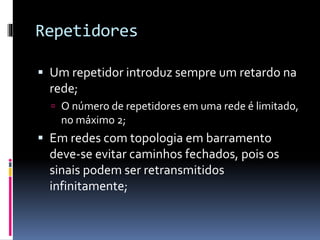

 Um repetidor introduz sempre um retardo na
rede;
 O número de repetidores em uma rede é limitado,
no máximo 2;
 Em redes com topologia em barramento
deve-se evitar caminhos fechados, pois os
sinais podem ser retransmitidos
infinitamente;

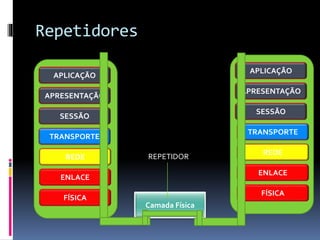

Repetidores
FÍSICA
ENLACE
REDE
TRANSPORTE
SESSÃO
APRESENTAÇÃO
APLICAÇÃO
FÍSICA
ENLACE
REDE
TRANSPORTE
SESSÃO
APRESENTAÇÃO
APLICAÇÃO
Camada Física
REPETIDOR
HUB (Concentradores)
 Central de fios (camada física)
 Podem ser de dois tipos
 Passivos (splliters)
 Não possuem alimentação
 Funcionam como concentrador de fiação
 Ex. Path panel (cabeamento estructurado)
 Activos
 São alimentados
 Amplificação do sinal
 Repetidor multiporta

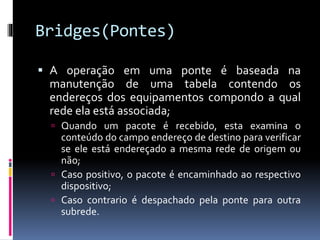

Bridges(Pontes)
 A operação em uma ponte é baseada na
manutenção de uma tabela contendo os
endereços dos equipamentos compondo a qual
rede ela está associada;
 Quando um pacote é recebido, esta examina o
conteúdo do campo endereço de destino para verificar
se ele está endereçado a mesma rede de origem ou
não;
 Caso positivo, o pacote é encaminhado ao respectivo
dispositivo;
 Caso contrario é despachado pela ponte para outra
subrede.
Camada Enlace

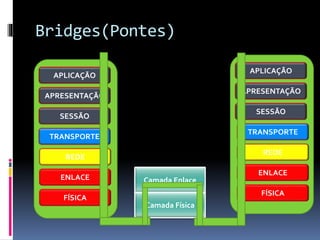

Bridges(Pontes)
FÍSICA
ENLACE
REDE
TRANSPORTE
SESSÃO
APRESENTAÇÃO
APLICAÇÃO
FÍSICA
ENLACE
REDE
TRANSPORTE
SESSÃO
APRESENTAÇÃO
APLICAÇÃO
Camada Física

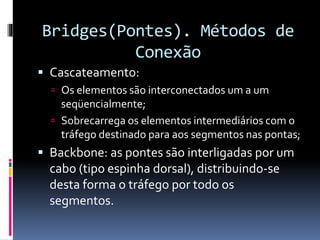

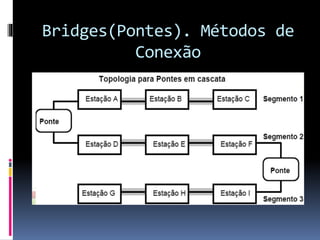

Bridges(Pontes). Métodos de
Conexão
 Cascateamento:
 Os elementos são interconectados um a um
seqüencialmente;
 Sobrecarrega os elementos intermediários com o
tráfego destinado para aos segmentos nas pontas;
 Backbone: as pontes são interligadas por um
cabo (tipo espinha dorsal), distribuindo-se
desta forma o tráfego por todo os
segmentos.

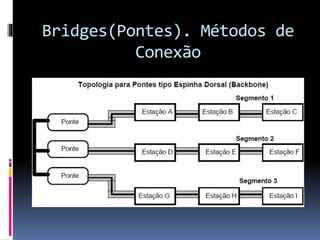

Bridges(Pontes). Métodos de
Conexão

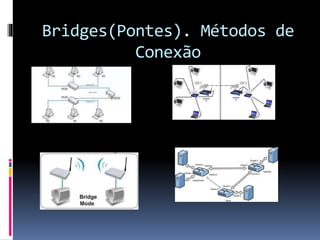

Bridges(Pontes). Métodos de
Conexão
Bridges(Pontes). Métodos de
Conexão

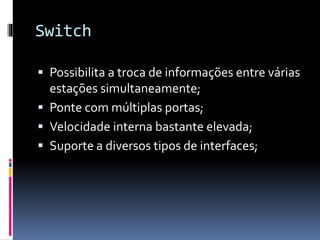

Switch
 Possibilita a troca de informações entre várias
estações simultaneamente;
 Ponte com múltiplas portas;
 Velocidade interna bastante elevada;
 Suporte a diversos tipos de interfaces;

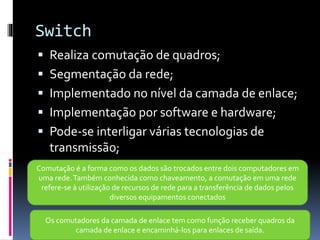

Switch
Switch
 Realiza comutação de quadros;
 Segmentação da rede;
 Implementado no nível da camada de enlace;
 Implementação por software e hardware;
 Pode-se interligar várias tecnologias de
transmissão;
Comutação é a forma como os dados são trocados entre dois computadores em
uma rede.Também conhecida como chaveamento, a comutação em uma rede
refere-se à utilização de recursos de rede para a transferência de dados pelos
diversos equipamentos conectados
Os comutadores da camada de enlace tem como função receber quadros da
camada de enlace e encaminhá-los para enlaces de saída.

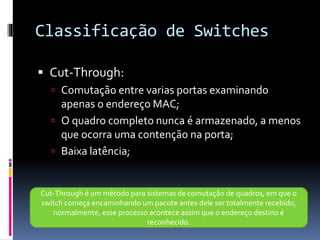

Classificação de Switches
 Cut-Through:
 Comutação entre varias portas examinando
apenas o endereço MAC;
 O quadro completo nunca é armazenado, a menos
que ocorra uma contenção na porta;
 Baixa latência;
Cut-Through é um método para sistemas de comutação de quadros, em que o
switch começa encaminhando um pacote antes dele ser totalmente recebido,
normalmente, esse processo acontece assim que o endereço destino é
reconhecido.
Classificação de Switches
 Store-and-Forward:
 Armazena todo o quadro, examina o endereço
MAC, avalia o CRC e reencaminha o quadro.
CRC (cyclic redundancy check):Verificação cíclica de redundância, é um
método de detecção de erros

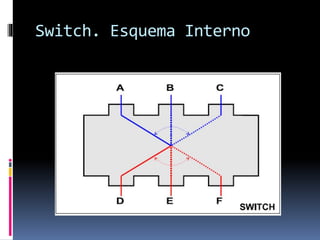

Switch. Esquema Interno

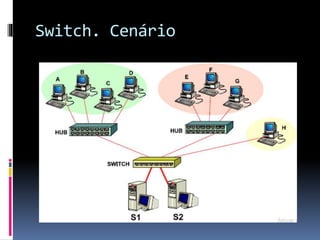

Switch. Cenário
Routers(Roteadores)
 Implementado no nível de rede;
 Retransmite pacotes entre várias redes;
 Filtragem e retransmissão baseada em
endereço de rede(Ex: IP);
 Utiliza protocolo de roteamento para
construir a tabela de roteamento;
 Fundamental para conexõesWAN;
 Permite interligar redes com diferentes
tecnologias;
Camada Enlace
Camada Enlace
Routers(Roteadores)
FÍSICA
ENLACE
REDE
TRANSPORTE
SESSÃO
APRESENTAÇÃO
APLICAÇÃO
FÍSICA
ENLACE
REDE
TRANSPORTE
SESSÃO
APRESENTAÇÃO
APLICAÇÃO
Camada Física

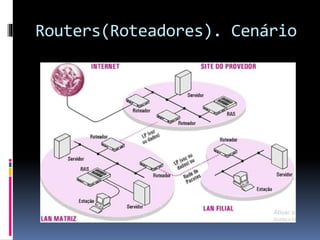

Routers(Roteadores). Cenário

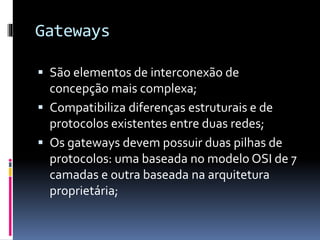

Gateways
 São elementos de interconexão de
concepção mais complexa;
 Compatibiliza diferenças estruturais e de
protocolos existentes entre duas redes;
 Os gateways devem possuir duas pilhas de
protocolos: uma baseada no modelo OSI de 7
camadas e outra baseada na arquitetura
proprietária;

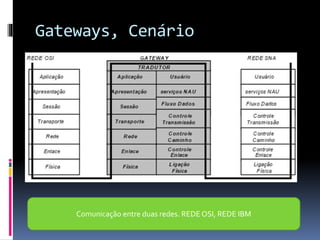

Gateways, Cenário
Comunicação entre duas redes. REDE OSI, REDE IBM

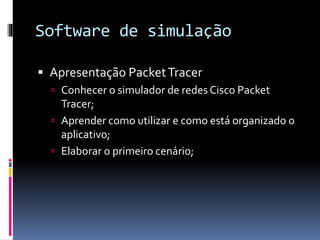

Software de simulação
 Apresentação PacketTracer
 Conhecer o simulador de redes Cisco Packet
Tracer;
 Aprender como utilizar e como está organizado o
aplicativo;
 Elaborar o primeiro cenário;

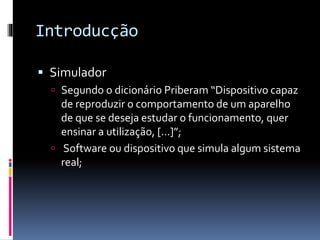

Introducção
 Simulador
 Segundo o dicionário Priberam “Dispositivo capaz
de reproduzir o comportamento de um aparelho
de que se deseja estudar o funcionamento, quer
ensinar a utilização, [...]”;
 Software ou dispositivo que simula algum sistema
real;

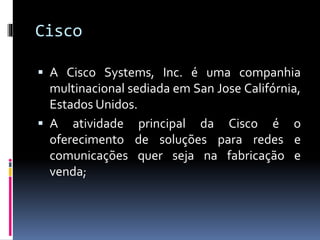

Cisco
 A Cisco Systems, Inc. é uma companhia
multinacional sediada em San Jose Califórnia,
Estados Unidos.
 A atividade principal da Cisco é o
oferecimento de soluções para redes e
comunicações quer seja na fabricação e
venda;
Cisco Packet Tracer

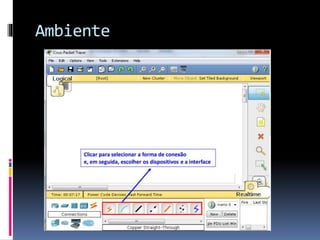

Ambiente
Seleção de categorias
de dispositivos Seleção de dispositivos
Ambiente
Ambiente
Modelo OSI e TCP/IP
 https://www.youtube.com/watch?v=oz8gvGI
UKFw

Gestão de Redes de Computadores e Serviços.pptx

  • 1.
    GESTÃO DE REDESDE COMPUTADORES E SERVIÇOS MSc.Yosbel Camacho Izquierdo
  • 2.
    Objetivo  Conferir competênciasa profissionais de nível superior para conceber, projectar, desenvolver e gerir a utilização de redes. Proporcionar conhecimentos teóricos e práticos, usualmente empregados nas redes de computadores. Habilitar os profissionais para leccionar em cursos superiores e realizar estudos avançados e pesquisas nesta área.
  • 3.
    Conteúdo 1. CONFIGURAÇÃO DEUMA REDE LOCAL 2. CONFIGURAÇÃO DE SERVIÇOS 3. MONITORIZAÇÃO E SEGURANÇA DA REDE
  • 4.
    CONFIGURAÇÃO DE UMAREDE LOCAL  RedeTCP/IP. ProtocolosTCP/IP. Endereços IPv4, IPv6 e portas.  Redes Ethernet. ProtocolosARP, ICMP.  Dispositivos de Redes.  Encaminhamento IP (routing). Sub-redes.Tabelas de routing.  Routers. Protocolos de routing.  Firewalls. Regras de filtragem de tráfego.
  • 5.
    CONFIGURAÇÃO DE SERVIÇOS Mapeamento de endereços IP: DomainNameSystem (DNS). DHCP.  Encaminhamento de correio electrónico (e-mail): SMTP. Post Office Protocol (POP3).  Web: HTTP e HTTPs  Ficheiros e logins em ambiente UNIX: NIS e NFS.  Ficheiros e logins em ambienteWindows: SMB.
  • 6.
    MONITORIZAÇÃO E SEGURANÇADA REDE  Segurança em redes: Detecção de intrusão, Políticas de backup.  Transmissão cifrada de dados: Chaves simétricas e assimétricas.  Protocolos seguros (SSH, HTTPS). Redes privadas virtuais (VPNs)  Monitorização e gestão de rede (SNMP).
  • 7.
    BIBLIOGRAFIA  AndrewTanenbaum. Ed.Campus,REDES DE COMPUTADORES, 4º Ed. 2003  James Kurose e Keith W. Ross, REDES DE COMPUTADORES E A INTERNET,4º ed.2006  Farrel, Adrian. A INTERNET E SEUS PROTOCOLOS. 1 ed. Rio de Janeiro: Campus,2005.  Comer, Douglas E. REDES DE COMPUTADORES E INTERNET. 4 ed. Porto Alegre: Bookman, 2007.  Stallings, William. REDES E SISTEMAS DE COMUNICAÇÃO DE DADOS. Rio de Janeiro: Elsevier, 2005
  • 8.
    Avaliação  Trabalho práctico Cisco PacketTracer  GN3  Outros
  • 9.
    Sistema Básico deComunicação de Dados  Receptor  é o dispositivo que recebe a mensagem. Pode ser um computador, um telefone, uma câmera de vídeo, entre outros.  Meio(Canal)  é o caminho físico por onde viaja uma mensagem originada e dirigida ao receptor.  Protocolo  é um conjunto de regras que governa(organiza, gerencia) a comunicação de dados. Ele representa um acordo entre os dispositivos que se comunicam.
  • 10.
    Cenário de Comunicação INFORMAÇÂO PROTOCOLO TRASMISORMEIO MENSAGEM PROTOCOLO RECEPTOR INFORMAÇÂO Padronização: Necessária para evitar a incompatibilidade entre os sistemas de fabricantes diferentes; Ex. IEEE, ISSO,TEA.
  • 11.
    Visão Geral daArquitetura do Modelo de Referencia OSI (Open System Interconnections Model)  Entender o que é uma pilha de protocolos;  Conhecer o Modelo de Referência OSI;  Aprender a função de cada camada do Modelo Referência OSI;
  • 12.
    Visão Geral daArquitetura do Modelo de Referencia OSI (Open System Interconnections Model)  o protocolo implementa as regras usadas na comunicação de dados entre os dispositivos;  Na realidade, diversos protocolos são usados, cada um com uma finalidade específica;  O conjunto de protocolos usados em uma comunicação chamamos de pilha de protocolos;
  • 13.
    Pilha de protocolos As pilhas de protocolos são responsáveis por todo o processo de comunicação;  Existem diferentes pilhas de protocolos, entretanto, não realizam comunicação entre si(precisa de um tradutor);  TCP/IP  NetBEUI(IBM)  IPX/SPX
  • 14.
    O Modelo OSI As soluções em redes de computadores eram proprietárias, cada fabricante usava uma tecnologia;  Com intuito de facilitar a interconexão de sistemas de computadores, a ISSO (International Organization for Standardizantion) desenvolveu um modelo de referência, o modelo OSI.
  • 15.
    O Modelo OSI OSI(Open System Interconnection);  Fabricantes iriam se basear nele para desenvolver seus protocolos;  O OSI é um modelo de 7(sete) camadas;  Em teoria cada camada é de responsabilidade de um protocolo específico;
  • 16.
  • 17.
    Como ocorre acomunicação? FÍSICA ENLACE REDE TRANSPORTE SESSÃO APRESENTAÇÃO APLICAÇÃO FÍSICA ENLACE REDE TRANSPORTE SESSÃO APRESENTAÇÃO APLICAÇÃO COMPUTADOR 1 COMPUTADOR 2 Cada camada, passa para a imediatamente inferior. Cada camada, passa para a imediatamente superior Meio Físico
  • 18.
    Encapsulamento  Na transmissãode um dado:  Cada camada recebe as informações da camada imediatamente superior;  Acrescenta as informações pelas quais ela é responsável;  Passa os dados para a camada imediatamente inferior;  Esse processo é chamado encapsulamento; O encapsulamento de dados é o processo que adiciona mais informações de cabeçalho de protocolo aos dados antes da transmissão.
  • 20.
  • 21.
    PROCESSO DE COMUNICAÇÂO PC1 PC2SERVIDORWWW 1. Digita www.hotmail.com DADOS Os dados são gerados na Camada de aplicação, e a partir de então serão encapsulados (vão receber um cabeçalho) camada por camada até chegar a camada Física onde serão transformados em sinais (eléctricos, luminosos etc.. Cabeçalho (Informações) APLICAÇÃO TRANSPORTE Cabeçalho possui porta (TCP/UDP) de origem e destino Nesta camada podemos ter vários protocolos. Os mais utilizados são TCP/UDP Portas de Origem e destino REDE Cabeçalho IP de origem e destino Duas Informações de extrema importância. IP origem e IP destino ENLACE Cabeçalho possui MAC de origem e destino Informações da MAC FÍSICA 01001011110001110100
  • 22.
    Origem (423) destino(80) Encapsulamento APLICAÇÃO CAMADA 7 DADOS DADOS TRANSPORTE REDE ENLACE CAMADA 4 PORTAS O 90 % das comunicações na internet utilizam protocolo TCP/UDP (recebem portas), os restantes protocolos (ICMP, RTP , OSPF, etc..) não trabalham com portas. As portas geralmente identificam os aplicativos. Aplicativos F S Servidor WWW FTP
  • 23.
    Netstat -nb Chrome Origem 192.168.0.12:61989 Destino 41.205.32.142:443 Porta dedestino geralmente são portas padrões 443 – HTTPS 80- HTTP 21 - FTP A porta de Origem é preenchida aleatoriamente
  • 24.
    Origem:D4:CA:A3:B2:AA Destino: FF:EA:2A:B5:FB Origem:192.168.0.12 Destino: 41.205.32.142 Origem(423) destino (80) Encapsulamento APLICAÇÃO CAMADA 7 DADOS DADOS TRANSPORTE REDE ENLACE CAMADA 4 PORTAS CAMADA 3 IP CAMADA 2 MAC Origem:192.168.0.12 Destino: 41.205.32.142 Origem (423) destino (80) DADOS
  • 25.
    Camada de Enlace Origem:D4:CA:A3:B2:AA Destino:FF:EA:2A:B5:FB Origem:192.168.0.12 Destino: 41.205.32.142 Origem (423) destino (80) DADOS Host 1 Host 2 Mesma Subrede P1 P2 A MAC de Origem e destino varia en dependença dos pontos por donde pasa a comunicação
  • 26.
    Principais Informações doDatagrama Origem= Source= SRC Destino= Destination= DST 4 Port Port 3 IP / Address IP / Address 2 MAC MAC Siglas Utilizadas pelos fabricantes de rooteadores Infomações importantes para configurar rooteadores
  • 27.
    Visão Geral deLANs e WANs  Saber como classificar as redes de computadores;  Classificar as redes de computadores quanto a sua abrangência geográfica;  Ver quais as principais topologias e como elas estão estruturadas;
  • 28.
    Tipos de Redes Abrangência;  Modelo Computacional;  Tipo de Comutação;  Topologia;  Pilha de Protocolos;  Entre outras;
  • 29.
    Quanto à Abrangência As redes podem ser classificadas de acordo com a tamanho da área geográfica que elas abrangem;  PAN (Personal Area Network)  Rede pessoal;  Pequena rede formada por dispositivos muito próximos, normalmente, alguns metros;  Ex: Bluetooth, Infravermelho;
  • 30.
    Quanto à Abrangência LAN(LocalArea Network):  Mais conhecida como rede local;  É a mais comum de todas;  Ocupa uma sala, escritório ou até um prédio;  Ex: Ethernet ou IEEE 802.3  WLAN(Wireless LocalArea Network):  Igual a LAN, exceto pela ausência de cabeamento, usa transmissão em radiofrequência;  Mais comum éWi-Fi ou 802.11;
  • 31.
    Quanto à Abrangência CAN(Campus Area Network):  Conhecida como rede de campo;  Maior que uma rede local, abrange mais de um prédio,ou seja, composta de pelo menos duas redes locais; Ex: Universidades, Hospitais...  MAN(Metropolitan Area Network):  Rede metropolitana, chega abranger até uma cidade;  A conexão entre as redes normalmente é feita via concessionárias de telecomunicações;  Pagamento mensal para manutenção dos links;  Ex: AngolaTelecom, Unitel, etc...
  • 32.
    Quanto à Abrangência WAN(WideArea Network):  Rede de longa distância;  Área maior que uma cidade;  Ex: Internet  VLAN(Virtual Local Area Network)  Rede configurável(software) onde determinadas máquinas passem a fazer parte de uma mesma rede local;
  • 34.
    Quanto ao modelocomputacional  Indica a forma pela qual os dados são processados:  Computação Centralizada  Um computador central sendo acessado por diversos terminais sem poder de processamento(terminais burros), estes são apenas dispositivos de entrada e saída(teclado, monitor);  Ex: SSH,TELNET;
  • 35.
    Quanto ao modelocomputacional  Computação distribuída  Cada máquina tem seu próprio processador, ou seja, seu poder de processamento;  São classificadas em:  Redes Cliente/Servidor  Existe a figura do servidor que atende a pedidos feitos por máquinas clientes;  Redes Ponto-a-Ponto  Não há servidor, qualquer máquina da rede pode se comportar como cliente ou como servidor, dependendo da situação;
  • 36.
    Quanto ao modelocomputacional O cliente envia requisições aos servidores, os mesmos devolvem respostas de acordo com o serviço que oferecem.
  • 37.
    Quanto ao modelocomputacional Cliente/Servidor Ponto-a-Ponto Serviço de diretório Não possui serviço de diretório Administração centralizada Não tem administração centralizada Alta manutenção Baixa manutenção Implementação complexa Implementação simples Várias opções de segurança Segurança fraca Alto custo Baixo custo
  • 38.
    Quanto à Topologia Topologia refere-se a forma com que os computadores de uma rede local estão conectados;  Malha;  Anel;  Linear(Barramento)  Estrela;  Árvore;  Sem fio.
  • 39.
    Elementos de Interconexões Objetivos  Conhecer os principais dispositivos responsáveis por realizar interconexões em redes de computadores;  Entender o funcionamento e qual a melhor utilização de cada dispositivo de interconexão.
  • 40.
    Elementos  Repetidores  CamadaFísica  Pontes  Camada de Enlace  Switches  Camada de Enlace  Roteadores  Camada de Rede  Gateways  Camadas Superiores
  • 41.
  • 42.
    Repetidores  São elementosimplementados no nível físico;  Trabalhão na camada física;  Possibilitam unicamente amplificar e retransmitir os sinais elétricos representando os bits de dados entre dois segmentos de cabos;
  • 43.
    Repetidores  Um repetidorintroduz sempre um retardo na rede;  O número de repetidores em uma rede é limitado, no máximo 2;  Em redes com topologia em barramento deve-se evitar caminhos fechados, pois os sinais podem ser retransmitidos infinitamente;
  • 44.
  • 45.
    HUB (Concentradores)  Centralde fios (camada física)  Podem ser de dois tipos  Passivos (splliters)  Não possuem alimentação  Funcionam como concentrador de fiação  Ex. Path panel (cabeamento estructurado)  Activos  São alimentados  Amplificação do sinal  Repetidor multiporta
  • 46.
    Bridges(Pontes)  A operaçãoem uma ponte é baseada na manutenção de uma tabela contendo os endereços dos equipamentos compondo a qual rede ela está associada;  Quando um pacote é recebido, esta examina o conteúdo do campo endereço de destino para verificar se ele está endereçado a mesma rede de origem ou não;  Caso positivo, o pacote é encaminhado ao respectivo dispositivo;  Caso contrario é despachado pela ponte para outra subrede.
  • 47.
  • 48.
    Bridges(Pontes). Métodos de Conexão Cascateamento:  Os elementos são interconectados um a um seqüencialmente;  Sobrecarrega os elementos intermediários com o tráfego destinado para aos segmentos nas pontas;  Backbone: as pontes são interligadas por um cabo (tipo espinha dorsal), distribuindo-se desta forma o tráfego por todo os segmentos.
  • 49.
  • 50.
  • 51.
  • 52.
    Switch  Possibilita atroca de informações entre várias estações simultaneamente;  Ponte com múltiplas portas;  Velocidade interna bastante elevada;  Suporte a diversos tipos de interfaces;
  • 53.
  • 54.
    Switch  Realiza comutaçãode quadros;  Segmentação da rede;  Implementado no nível da camada de enlace;  Implementação por software e hardware;  Pode-se interligar várias tecnologias de transmissão; Comutação é a forma como os dados são trocados entre dois computadores em uma rede.Também conhecida como chaveamento, a comutação em uma rede refere-se à utilização de recursos de rede para a transferência de dados pelos diversos equipamentos conectados Os comutadores da camada de enlace tem como função receber quadros da camada de enlace e encaminhá-los para enlaces de saída.
  • 55.
    Classificação de Switches Cut-Through:  Comutação entre varias portas examinando apenas o endereço MAC;  O quadro completo nunca é armazenado, a menos que ocorra uma contenção na porta;  Baixa latência; Cut-Through é um método para sistemas de comutação de quadros, em que o switch começa encaminhando um pacote antes dele ser totalmente recebido, normalmente, esse processo acontece assim que o endereço destino é reconhecido.
  • 56.
    Classificação de Switches Store-and-Forward:  Armazena todo o quadro, examina o endereço MAC, avalia o CRC e reencaminha o quadro. CRC (cyclic redundancy check):Verificação cíclica de redundância, é um método de detecção de erros
  • 57.
  • 58.
  • 59.
    Routers(Roteadores)  Implementado nonível de rede;  Retransmite pacotes entre várias redes;  Filtragem e retransmissão baseada em endereço de rede(Ex: IP);  Utiliza protocolo de roteamento para construir a tabela de roteamento;  Fundamental para conexõesWAN;  Permite interligar redes com diferentes tecnologias;
  • 60.
  • 61.
  • 62.
    Gateways  São elementosde interconexão de concepção mais complexa;  Compatibiliza diferenças estruturais e de protocolos existentes entre duas redes;  Os gateways devem possuir duas pilhas de protocolos: uma baseada no modelo OSI de 7 camadas e outra baseada na arquitetura proprietária;
  • 63.
    Gateways, Cenário Comunicação entreduas redes. REDE OSI, REDE IBM
  • 64.
    Software de simulação Apresentação PacketTracer  Conhecer o simulador de redes Cisco Packet Tracer;  Aprender como utilizar e como está organizado o aplicativo;  Elaborar o primeiro cenário;
  • 65.
    Introducção  Simulador  Segundoo dicionário Priberam “Dispositivo capaz de reproduzir o comportamento de um aparelho de que se deseja estudar o funcionamento, quer ensinar a utilização, [...]”;  Software ou dispositivo que simula algum sistema real;
  • 66.
    Cisco  A CiscoSystems, Inc. é uma companhia multinacional sediada em San Jose Califórnia, Estados Unidos.  A atividade principal da Cisco é o oferecimento de soluções para redes e comunicações quer seja na fabricação e venda;
  • 67.
  • 68.
    Ambiente Seleção de categorias dedispositivos Seleção de dispositivos
  • 69.
  • 70.
  • 71.
    Modelo OSI eTCP/IP  https://www.youtube.com/watch?v=oz8gvGI UKFw
