O hospital Anália Franco é composto por dois blocos unidos por passarelas no sétimo andar. No centro há um grande jardim no quarto piso com espelhos d'água. O arquiteto Siegbert Zanettini criou volumes escalonados para dar leveza ao edifício retangular e pesado.

1. Hospital São Luiz Unidade Anália Franco São Paulo - Siegbert Zanettini

2. Hospital São Luiz Unidade Anália Franco São Paulo - Siegbert Zanettini Fig.01 O hospital Anália Franco é a terceira unidade do Hospital São Luiz. Ele ocupa um quadra inteira no bairro de Tatuapé, zona leste de São Paulo, dispondo de 180 apartamentos e 279 leitos (Fig.01). Para fugir do conseqüente volume horizontal que se formaria por ser comprido e alto - possui sete andares, o arquiteto Siegbert Zanettini criou dois blocos independentes que são unidos por passarelas. Acima da última passarela, no sétimo pavimento, a estrutura metálica do heliponto faz o coroamento do prédio. Dessa forma, estabeleceu-se um grande espaço central que favoreceu a implantação de um jardim com espelhos d'água no quarto piso, para onde se voltam todos os ambientes de estar dos andares superiores (Fig.02).

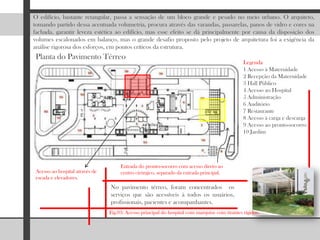

3. O edifício, bastante retangular, passa a sensação de um bloco grande e pesado no meio urbano. O arquiteto, tomando partido dessa acentuada volumetria, procura através das varandas, passarelas, panos de vidro e cores na fachada, garantir leveza estética ao edifício, mas esse efeito se dá principalmente por causa da disposição dos volumes escalonados em balanço, mas o grande desafio proposto pelo projeto de arquitetura foi a exigência da análise rigorosa dos esforços, em pontos críticos da estrutura. Planta do Pavimento Térreo Legenda 1 Acesso à Maternidade 2 Recepção da Maternidade 3 Hall Público 4 Acesso ao Hospital 5 Administração 6 Auditório 7 Restaurante 8 Acesso à carga e descarga 9 Acesso ao pronto-socorro 10 Jardim Entrada do pronto-socorro com acesso direto ao centro cirúrgico, separado da entrada principal. Acesso ao hospital através de escada e elevadores. No pavimento térreo, foram concentrados os serviços que são acessíveis à todos os usuários, profissionais, pacientes e acompanhantes. Fig.03: Acesso principal do hospital com marquise com tirantes rígidos.

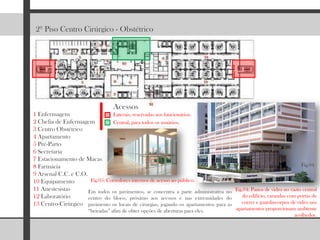

4. 2º Piso Centro Cirúrgico - Obstétrico Acessos Laterais, reservadas aos funcionários. Legenda: 1 Enfermagem 2 Chefia de Enfermagem 3 Centro Obstétrico 4 Apartamento 5 Pré-Parto 6 Secretaria 7 Estacionamento de Macas 8 Farmácia 9 Arsenal C.C. e C.O. 10 Equipamento 11 Anestesistas 12 Laboratório 13 Centro-Cirúrgico Central, para todos os usuários. Fig.04 Fig.05: Corredores internos de acesso ao público. Fig.04: Panos de vidro no vazio central do edifício, varandas com portas de correr e guarda-corpos de vidro nos apartamentos proporcionam ambiente acolhedor. Em todos os pavimentos, se concentra a parte administrativa no centro do bloco, próximo aos acessos e nas extremidades do pavimento os locais de cirurgias, jogando os apartamentos para as “beiradas” afim de obter opções de aberturas para eles.

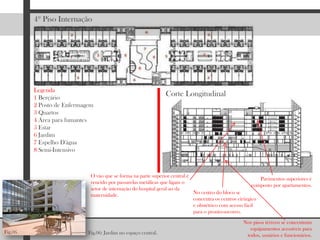

5. 4º Piso Internação Legenda 1 Berçário 2 Posto de Enfermagem 3 Quartos 4 Área para fumantes 5 Estar 6 Jardim 7 Espelho D'água 8 Semi-Intensivo Corte Longitudinal O vão que se forma na parte superior central é vencido por passarelas metálicas que ligam o setor de internação do hospital geral ao da maternidade. Pavimentos superiores é composto por apartamentos. No centro do bloco se concentra os centros cirúrgico e obstétrico com acesso fácil para o pronto-socorro. Nos pisos térreos se concentram equipamentos acessíveis para todos, usuários e funcionários. Fig.06 Fig.06: Jardim no espaço central.

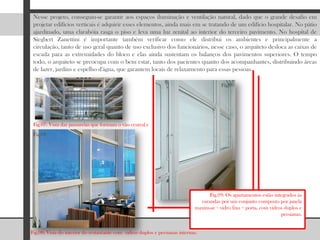

6. Nesse projeto, conseguiu-se garantir aos espaços iluminação e ventilação natural, dado que o grande desafio em projetar edifícios verticais é adquirir esses elementos, ainda mais em se tratando de um edifício hospitalar. No pátio ajardinado, uma clarabóia rasga o piso e leva uma luz zenital ao interior do terceiro pavimento. No hospital de SiegbertZanettini é importante também verificar como ele distribui os ambientes e principalmente a circulação, tanto de uso geral quanto de uso exclusivo dos funcionários, nesse caso, o arquiteto desloca as caixas de escada para as extremidades do bloco e elas ainda sustentam os balanços dos pavimentos superiores. O tempo todo, o arquiteto se preocupa com o bem estar, tanto dos pacientes quanto dos acompanhantes, distribuindo áreas de lazer, jardins e espelho d'água, que garantem locais de relaxamento para essas pessoas. Fig.07 Fig.09 Fig.07: Vista das passarelas que formam o vão central.v Fig.08 Fig.09: Os apartamentos estão integrados às varandas por um conjunto composto por janela maxim-ar + vidro fixo + porta, com vidros duplos e persianas. Fig.08: Vista do interior do restaurante com vidros duplos e persianas internas.
