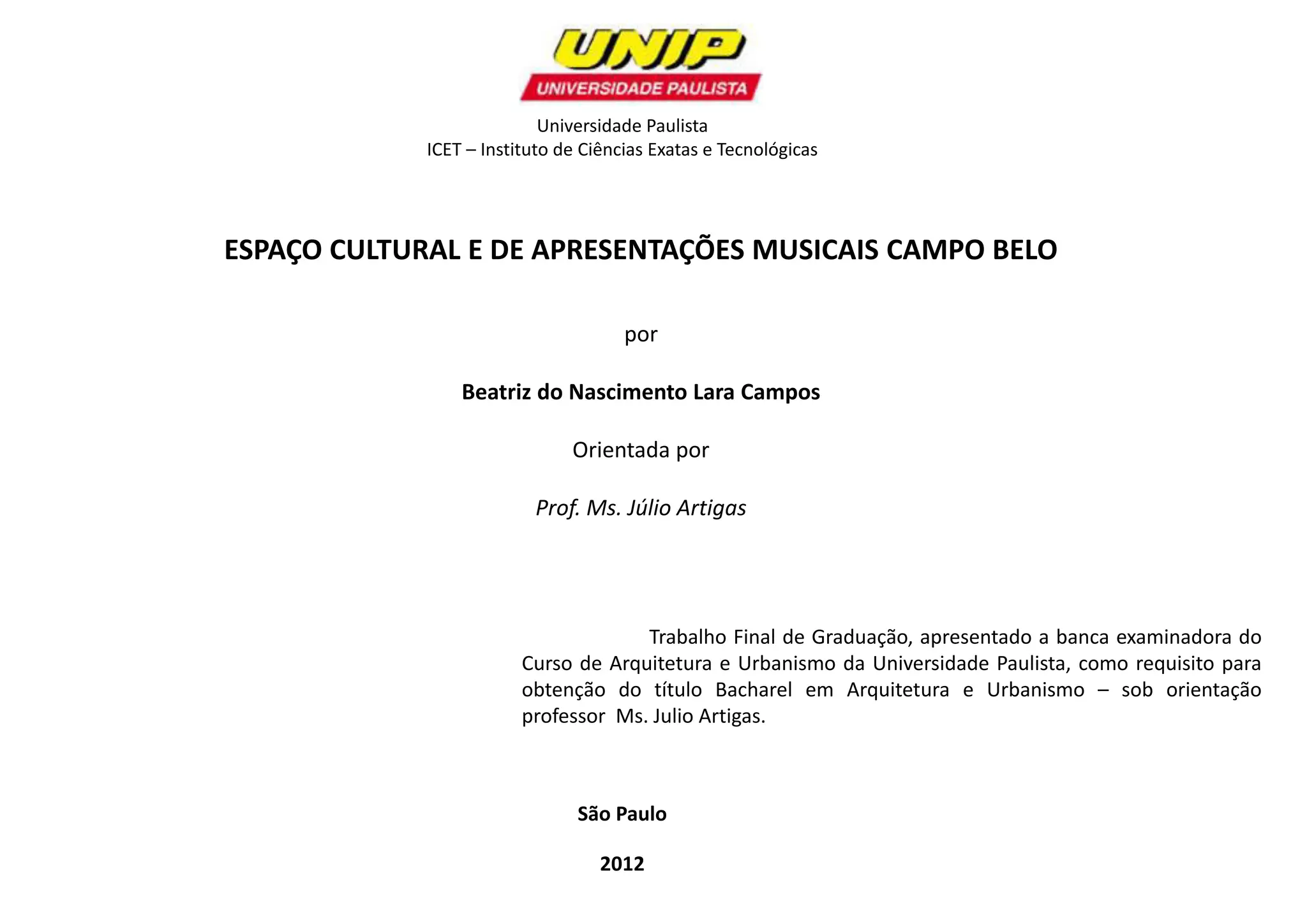

Universidade Paulista
ICET – Instituto de Ciências Exatas e Tecnológicas
ESPAÇO CULTURAL E DE APRESENTAÇÕES MUSICAIS CAMPO BELO
por
Beatriz do Nascimento Lara Campos
Orientada por
Prof. Ms. Júlio Artigas
Trabalho Final de Graduação, apresentado a banca examinadora do
Curso de Arquitetura e Urbanismo da Universidade Paulista, como requisito para
obtenção do título Bacharel em Arquitetura e Urbanismo – sob orientação
professor Ms. Julio Artigas.
São Paulo
2012

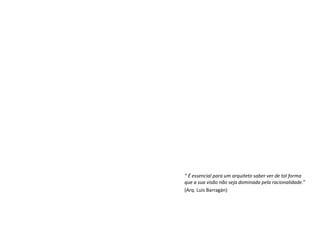

É essencial para um arquiteto saber ver de tal forma
que a sua visão não seja dominada pela racionalidade.
(Arq. Luis Barragán)

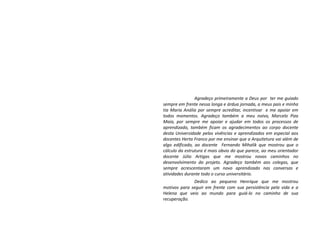

Agradeço primeiramente a Deus por ter me guiado
sempre em frente nessa longa e árdua jornada, a meus pais e minha
tia Maria Anália por sempre acreditar, incentivar e me apoiar em
todos momentos. Agradeço também a meu noivo, Marcelo Piza
Maia, por sempre me apoiar e ajudar em todos os processos de
aprendizado, também ficam os agradecimentos ao corpo docente
desta Universidade pelas vivências e aprendizados em especial aos
docentes Herta Franco por me ensinar que a Arquitetura vai além de
algo edificado, ao docente Fernando Mihalik que mostrou que o
cálculo da estrutura é mais obvio do que parece, ao meu orientador
docente Júlio Artigas que me mostrou novos caminhos no
desenvolvimento do projeto. Agradeço também aos colegas, que
sempre acrescentaram um novo aprendizado nas conversas e
atividades durante todo o curso universitário.
Dedico ao pequeno Henrique que me mostrou
motivos para seguir em frente com sua persistência pela vida e a
Helena que veio ao mundo para guiá-lo no caminho de sua
recuperação.

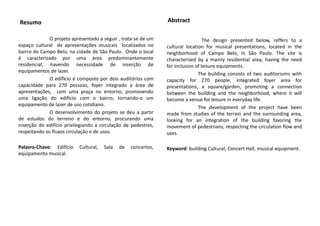

Resumo
O projeto apresentado a seguir , trata-se de um
espaço cultural de apresentações musicais localizados no
bairro do Campo Belo, na cidade de São Paulo. Onde o local
é caracterizado por uma área predominantemente
residencial, havendo necessidade de inserção de
equipamentos de lazer.
O edifício é composto por dois auditórios com
capacidade para 270 pessoas, foyer integrado a área de
apresentações, com uma praça no entorno, promovendo
uma ligação do edifício com o bairro, tornando-o um
equipamento de lazer de uso cotidiano.
O desenvolvimento do projeto se deu a partir
de estudos do terreno e do entorno, procurando uma
inserção do edifício privilegiando a circulação de pedestres,
respeitando os fluxos circulação e de usos.
Palavra-Chave: Edifício Cultural, Sala de concertos,
equipamento musical.
The design presented below, reffers to a
cultural location for musical presentations, located in the
neighborhood of Campo Belo, in São Paulo. The site is
characterized by a mainly residential area, having the need
for inclusion of leisure equipments.
The building consists of two auditoriums with
capacity for 270 people, integrated foyer area for
presentations, a square/garden, promoting a connection
between the building and the neighborhood, where it will
become a venue for leisure in everyday life.
The development of the project have been
made ​​from studies of the terrain and the surrounding area,
looking for an integration of the building favoring the
movement of pedestrians, respecting the circulation flow and
uses.
Keyword: building Cultural, Concert Hall, musical equipment.
Abstract

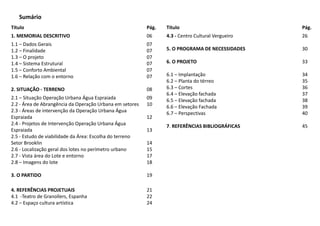

Título Pág.
1. MEMORIAL DESCRITIVO 06
1.1 – Dados Gerais
1.2 – Finalidade
1.3 – O projeto
1.4 – Sistema Estrutural
1.5 – Conforto Ambiental
1.6 – Relação com o entorno
2. SITUAÇÃO - TERRENO
07
07
07
07
07
07
08
2.1 – Situação Operação Urbana Água Espraiada
2.2 - Área de Abrangência da Operação Urbana em setores
2.3 - Áreas de intervenção da Operação Urbana Água
Espraiada
2.4 - Projetos de Intervenção Operação Urbana Água
Espraiada
2.5 - Estudo de viabilidade da Área: Escolha do terreno
Setor Brooklin

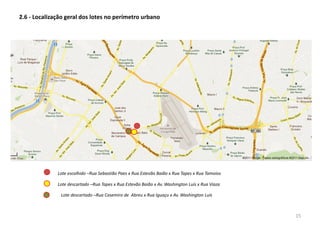

2.6 - Localização geral dos lotes no perímetro urbano

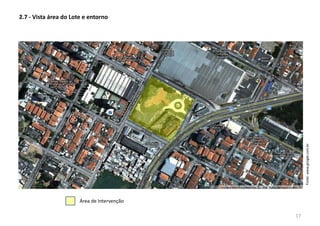

2.7 - Vista área do Lote e entorno

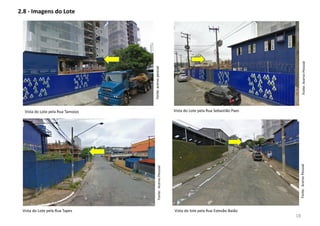

2.8 – Imagens do lote

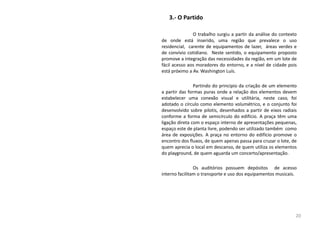

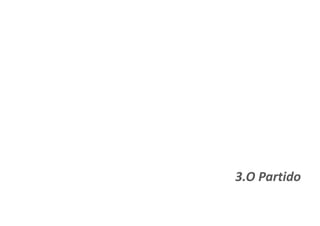

3. O PARTIDO
09
10
12
13
14
15
17
18
19
4. REFERÊNCIAS PROJETUAIS

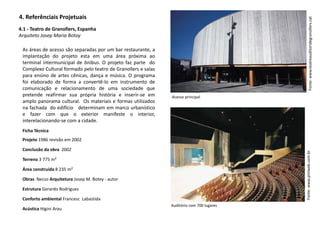

4.1 -Teatro de Granollers, Espanha

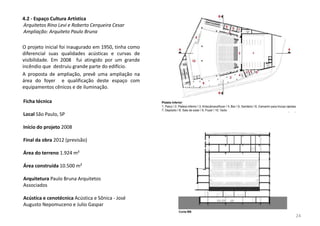

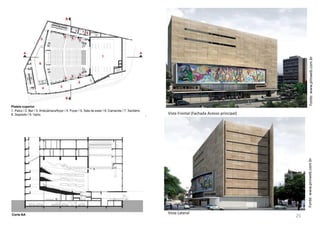

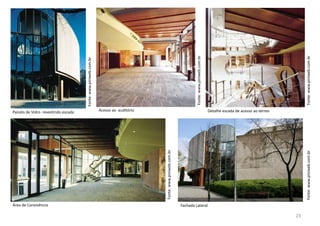

4.2 – Espaço cultura artística
21
22
24
Sumário
Título Pág.

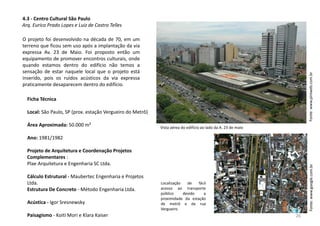

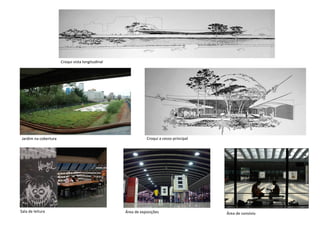

4.3 - Centro Cultural Vergueiro

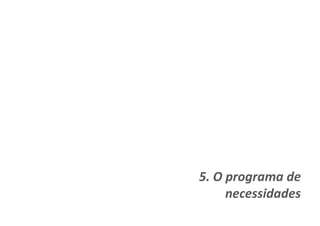

5. O PROGRAMA DE NECESSIDADES

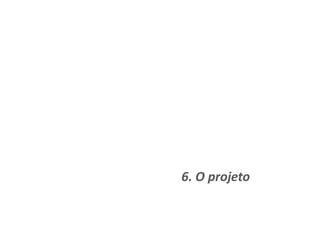

6. O PROJETO

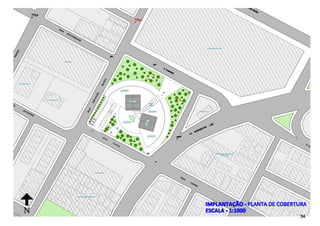

6.1 – Implantação

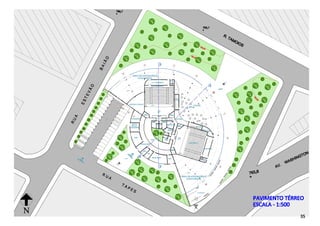

6.2 – Planta do térreo

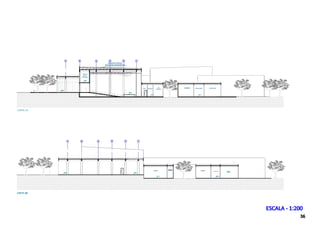

6.3 – Cortes

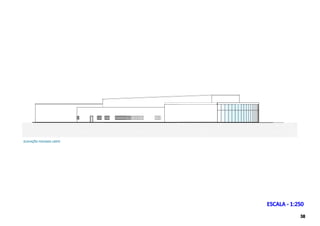

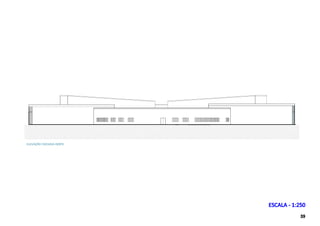

6.4 – Elevação fachada
6.5 – Elevação fachada

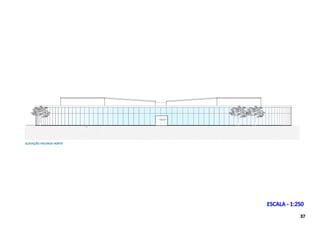

6.6 – Elevação Fachada

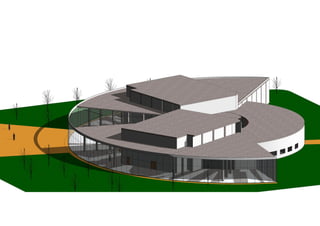

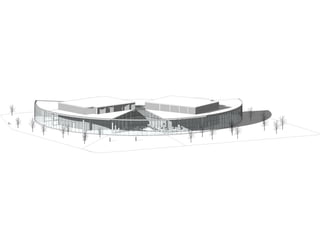

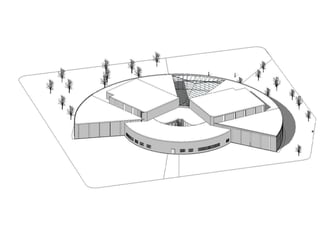

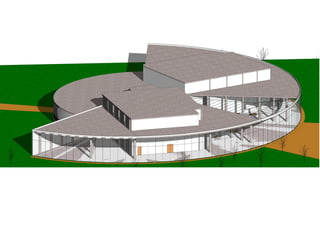

6.7 – Perspectivas

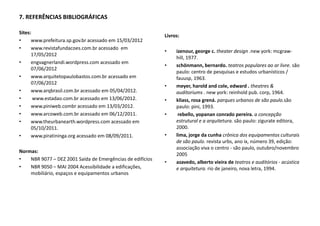

7. REFERÊNCIAS BIBLIOGRÁFICAS
26
30
33
34
35
36
37
38
39
40
45
1.Memorial Descritivo

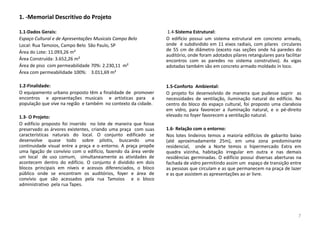

1. -Memorial Descritivo do Projeto
1.1-Dados Gerais:
Espaço Cultural e de Apresentações Musicais Campo Belo
Local: Rua Tamoios, Campo Belo São Paulo, SP
Área do Lote: 11.093,26 m²
Área Construída: 3.652,26 m²
Área de piso com permeabilidade 70%: 2.230,11 m²
Área com permeabilidade 100%: 3.011,69 m²
1.2-Finalidade:
O equipamento urbano proposto têm a finalidade de promover
encontros e apresentações musicais e artísticas para a
população que vive na região e também no contexto da cidade.
1.3- O Projeto:
O edifício proposto foi inserido no lote de maneira que fosse
preservado as árvores existentes, criando uma praça com suas
características naturais do local. O conjunto edificado se
desenvolve quase todo sobre pilotis, buscando uma
continuidade visual entre a praça e o entorno. A praça propõe
uma ligação de convívio com o edifício, fazendo da área verde
um local de uso comum, simultaneamente as atividades de
acontecem dentro do edifício. O conjunto é dividido em dois
blocos principais em níveis e acessos diferenciados, o bloco
público onde se encontram os auditórios, foyer e área de
convívio que são acessados pela rua Tamoios e o bloco
administrativo pela rua Tapes.
1.4-Sistema Estrutural:
O edifício possui um sistema estrutural em concreto armado,
onde é subdividido em 11 eixos radiais, com pilares circulares
de 55 cm de diâmetro (exceto nas seções onde há paredes do
auditório, onde foram adotados pilares retangulares para facilitar
encontros com as paredes no sistema construtivo). As vigas
adotadas também são em concreto armado moldado in loco.
1.5-Conforto Ambiental:
O projeto foi desenvolvido de maneira que pudesse suprir as
necessidades de ventilação, iluminação natural do edifício. No
centro do bloco do espaço cultural, foi proposto uma claraboia
em vidro, para favorecer a iluminação natural, e o pé-direito
elevado no foyer favorecem a ventilação natural.
1.6- Relação com o entorno:
Nos lotes lindeiros temos a maioria edifícios de gabarito baixo
(até aproximadamente 25m), em uma zona predominante
residencial, onde a Norte temos o hipermercado Extra em
quadra vizinha, habitação irregular em outra e nas demais
residências germinadas. O edifício possui diversas aberturas na
fachada de vidro permitindo assim um espaço de transição entre
as pessoas que circulam e as que permanecem na praça de lazer
e as que assistem as apresentações ao ar livre.
7

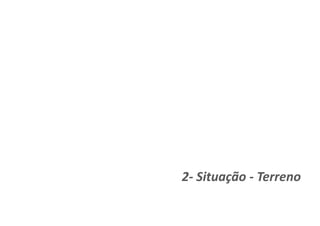

2- Situação - Terreno

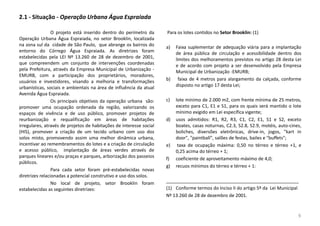

2.1 - Situação - Operação Urbana Água Espraiada
O projeto está inserido dentro do perímetro da
Operação Urbana Água Espraiada, no setor Brooklin, localizada
na zona sul da cidade de São Paulo, que abrange os bairros do
entorno do Córrego Água Espraiada. As diretrizes foram
estabelecidas pela LEI Nº 13.260 de 28 de dezembro de 2001,
que compreendem um conjunto de intervenções coordenadas
pela Prefeitura, através da Empresa Municipal de Urbanização -
EMURB, com a participação dos proprietários, moradores,
usuários e investidores, visando a melhoria e transformações
urbanísticas, sociais e ambientais na área de influência da atual
Avenida Água Espraiada.
Os principais objetivos da operação urbana são:
promover uma ocupação ordenada da região, valorizando os
espaços de vivência e de uso público, promover projetos de
reurbanização e requalificação em áreas de habitações
irregulares, através de projetos de habitações de interesse social
(HIS), promover a criação de um tecido urbano com uso dos
solos misto, promovendo assim uma melhor dinâmica urbana,
incentivar ao remembramentos do lotes e a criação de circulação
e acesso público, implantação de áreas verdes através de
parques lineares e/ou praças e parques, arborização dos passeios
públicos.
Para cada setor foram pré-estabelecidas novas
diretrizes relacionadas a potencial construtivo e uso dos solos.
No local de projeto, setor Brooklin foram
estabelecidas as seguintes diretrizes:
Para os lotes contidos no Setor Brooklin: (1)
a) Faixa suplementar de adequação viária para a implantação
de área pública de circulação e acessibilidade dentro dos
limites dos melhoramentos previstos no artigo 28 desta Lei
e de acordo com projeto a ser desenvolvido pela Empresa
Municipal de Urbanização -EMURB;
b) faixa de 4 metros para alargamento da calçada, conforme
disposto no artigo 17 desta Lei;
c) lote mínimo de 2.000 m2, com frente mínima de 25 metros,
exceto para C1, E1 e S1, para os quais será mantido o lote
mínimo exigido em Lei específica vigente;
d) usos admitidos: R1, R2, R3, C1, C2, E1, S1 e S2, exceto
boates, casas noturnas, C2.3, S2.8, S2.9, motéis, auto-cines,
boliches, diversões eletrônicas, drive-in, jogos, "kart in
door", "paintball", salões de festas, bailes e "buffets";
e) taxa de ocupação máxima: 0,50 no térreo e térreo +1, e
0,25 acima do térreo + 1;
f) coeficiente de aproveitamento máximo de 4,0;
g) recuos mínimos do térreo e térreo + 1:
____________________________________________________
(1) Conforme termos do Inciso II do artigo 5º da Lei Municipal
Nº 13.260 de 28 de dezembro de 2001.
9

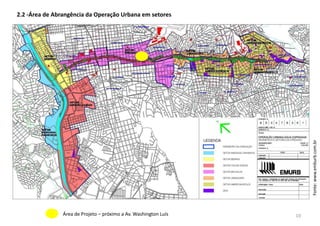

2.2 -Área de Abrangência da Operação Urbana em setores
Área de Projeto – próximo a Av. Washington Luís
Fonte:www.emburb.com.br
10

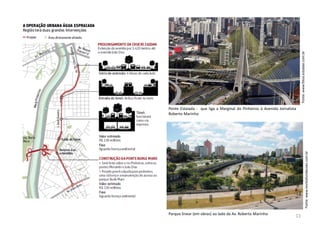

Fonte:www.revistafundacoes.com.br
Parque linear (em obras) ao lado da Av. Roberto Marinho
Ponte Estaiada - que liga a Marginal do Pinheiros à Avenida Jornalista
Roberto Marinho
Fonte:www.fotos.estadao.com.br
11

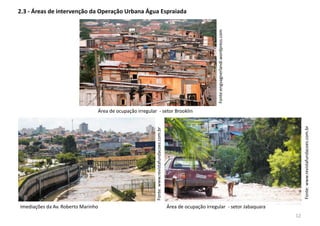

2.3 - Áreas de intervenção da Operação Urbana Água Espraiada
Fonte:www.revistafundacoes.com.br
Fonte:www.revistafundacoes.com.br
Imediações da Av. Roberto Marinho Área de ocupação irregular - setor Jabaquara
Área de ocupação irregular - setor Brooklin
Fonte:engvagnerlandi.wordpress.com
12
2.4 - Projetos de Intervenção Operação Urbana Água Espraiada
Fonte:www.arquitetopaulobastos.com.br
Fonte:www.piniweb.com.br
Projeto de Habitação de Interesse Social – Setor Jabaquara Projeto parque linear – Setor Brooklin
Projeto de expansão da Av. Roberto Marinho até Imigrantes
Fonte:patriciarocco.com.br
Fonte:www.piniweb.com.br
Projeto de Habitação de Interesse Social – Setor Brooklin
13

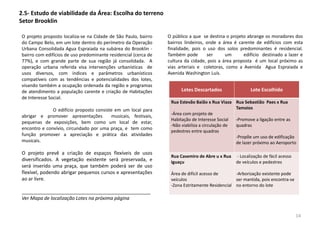

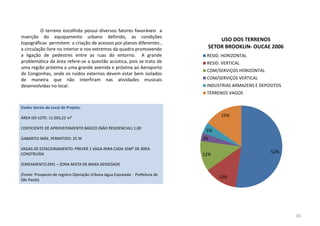

2.5- Estudo de viabilidade da Área: Escolha do terreno
Setor Brooklin
O público a que se destina o projeto abrange os moradores dos
bairros lindeiros, onde a área é carente de edifícios com esta
finalidade, pois o uso dos solos predominantes é residencial.
Também pode ser um edifício destinado a lazer e
cultura da cidade, pois a área proposta é um local próximo as
vias arteriais e coletoras, como a Avenida Agua Espraiada e
Avenida Washington Luís.
O projeto proposto localiza-se na Cidade de São Paulo, bairro
do Campo Belo, em um lote dentro do perímetro da Operação
Urbana Consolidada Agua Espraiada na subárea do Brooklin -
bairro com edifícios de uso predominante residencial (cerca de
77%), e com grande parte de sua região já consolidada. A
operação urbana referida visa intervenções urbanísticas de
usos diversos, com índices e parâmetros urbanísticos
compatíveis com as tendências e potencialidades dos lotes,
visando também a ocupação ordenada da região e programas
de atendimento a população carente e criação de Habitações
de Interesse Social.
O edifício proposto consiste em um local para
abrigar e promover apresentações musicais, festivais,
pequenas de exposições, bem como um local de estar,
encontro e convívio, circundado por uma praça, e tem como
função promover a apreciação e prática das atividades
musicais.
O projeto prevê a criação de espaços flexíveis de usos
diversificados. A vegetação existente será preservada, e
será inserido uma praça, que também poderá ser de uso
flexível, podendo abrigar pequenos cursos e apresentações
ao ar livre.
________________________________________________
Ver Mapa de localização Lotes na próxima página
Lotes Descartados Lote Escolhido
Rua Estevão Baião x Rua Viaza
-Área com projeto de
Habitação de Interesse Social
-Não viabiliza a circulação de
pedestres entre quadras
Rua Sebastião Paes x Rua
Tamoios
-Promove a ligação entre as
quadras
-Propõe um uso de edificação
de lazer próximo ao Aeroporto
Rua Casemiro de Abre u x Rua
Iguaçu
Área de difícil acesso de
veículos
-Zona Estritamente Residencial
- Localização de fácil acesso
de veículos e pedestres
-Arborização existente pode
ser mantida, pois encontra-se
no entorno do lote
14
Lote escolhido –Rua Sebastião Paes x Rua Estevão Baião x Rua Tapes x Rua Tamoios
2.6 - Localização geral dos lotes no perímetro urbano
Lote descartado –Rua Tapes x Rua Estevão Baião x Av. Washington Luís x Rua Viaza
Lote descartado –Rua Casemiro de Abreu x Rua Iguaçu x Av. Washington Luís
15
O terreno escolhido possui diversos fatores favoráveis a
inserção do equipamento urbano definido, as condições
topográficas permitem a criação de acessos por planos diferentes ,
a circulação livre no interior e nos extremos da quadra promovendo
a ligação de pedestres entre as ruas do entorno. A grande
problemática da área refere-se a questão acústica, pois se trata de
uma região próxima a uma grande avenida e próxima ao Aeroporto
de Congonhas, onde os ruídos externos devem estar bem isolados
de maneira que não interfiram nas atividades musicais
desenvolvidas no local.
52%
13%
12%
3%
5%
15%
USO DOS TERRENOS
SETOR BROOKLIN- OUCAE 2006
RESID. HORIZONTAL
RESID. VERTICAL
COM/SERVIÇOS HORIZONTAL
COM/SERVIÇOS VERTICAL
INDUSTRIAS ARMAZENS E DEPOSITOS
TERRENOS VAGOS
Dados Gerais do Local de Projeto:
ÁREA DO LOTE: 11.093,22 m²
COEFICIENTE DE APROVEITAMENTO BÁSICO (NÂO RESIDENCIAL) 1,00
GABARITO MÁX. PERMITIDO: 25 M
VAGAS DE ESTACIONAMENTO: PREVER 1 VAGA PARA CADA 35M² DE ÁREA
CONSTRUÍDA
ZONEAMENTO:ZM1 – ZONA MISTA DE BAIXA DENSIDADE
(Fonte: Prospecto de registro Operação Urbana Agua Espraiada - Prefeitura de
São Paulo)
16
Área de Intervenção
2.7 - Vista área do Lote e entorno
Fonte:www.google.com.br
17
2.8 - Imagens do Lote
Fonte:AcervoPessoal
Fonte:AcervoPessoal
Vista do lote pela Rua Estevão Baião
Vista do Lote pela Rua Tamoios
Fonte:acervopessoal
Fonte:AcervoPessoal
Vista do Lote pela Rua Sebastião Paes
Vista do Lote pela Rua Tapes
18
3.O Partido
3.- O Partido
O trabalho surgiu a partir da análise do contexto
de onde está inserido, uma região que prevalece o uso
residencial, carente de equipamentos de lazer, áreas verdes e
de convívio cotidiano. Neste sentido, o equipamento proposto
promove a integração das necessidades da região, em um lote de
fácil acesso aos moradores do entorno, e a nível de cidade pois
está próximo a Av. Washington Luís.
Partindo do principio da criação de um elemento
a partir das formas puras onde a relação dos elementos devem
estabelecer uma conexão visual e utilitária, neste caso, foi
adotado o círculo como elemento volumétrico, e o conjunto foi
desenvolvido sobre pilotis, desenhados a partir de eixos radiais
conforme a forma de semicírculo do edifício. A praça têm uma
ligação direta com o espaço interno de apresentações pequenas,
espaço este de planta livre, podendo ser utilizado também como
área de exposições. A praça no entorno do edifício promove o
encontro dos fluxos, de quem apenas passa para cruzar o lote, de
quem aprecia o local em descanso, de quem utiliza os elementos
do playground, de quem aguarda um concerto/apresentação.
Os auditórios possuem depósitos de acesso
interno facilitam o transporte e uso dos equipamentos musicais.
20
4. Referências Projetuais
4. Referênciais Projetuais
Auditório com 700 lugares
4.1 - Teatro de Granollers, Espanha
Arquiteto Josep Maria Botoy
As áreas de acesso são separadas por um bar restaurante, a
implantação do projeto esta em uma área próxima ao
terminal intermunicipal de ônibus. O projeto faz parte do
Complexo Cultural formado pelo teatro de Granollers e salas
para ensino de artes cênicas, dança e música. O programa
foi elaborado de forma a convertê-lo em instrumento de
comunicação e relacionamento de uma sociedade que
pretende reafirmar sua própria história e inserir-se em
amplo panorama cultural. Os materiais e formas utilizados
na fachada do edifício determinam em marco urbanístico
e fazer com que o exterior manifeste o interior,
interelacionando-se com a cidade.
Acesso principal
Fonte:www.teatreauditoridegranollers.catFonte:www.piniweb.com.br
Ficha Técnica
Projeto 1986 revisão em 2002
Conclusão da obra 2002
Terreno 3 775 m²
Área construída 8 235 m²
Obras Necso Arquitetura Josep M. Botey - autor
Estrutura Gerardo Rodriguez
Conforto ambiental Francesc Labastida
Acústica Higini Arau
Fachada Lateral
Fonte:www.piniweb.com.br
Área de Convivência
Fonte:www.piniweb.com.br
Fonte:www.piniweb.com.br
Fonte:www.piniweb.com.br
Detalhe escada de acesso ao térreoAcesso ao auditório
Fonte:www.piniweb.com.br
Painéis de Vidro revestindo escada
23
4.2 - Espaço Cultura Artística
Arquitetos Rino Levi e Roberto Cerqueira Cesar
Ampliação: Arquiteto Paulo Bruna
O projeto inicial foi inaugurado em 1950, tinha como
diferencial suas qualidades acústicas e curvas de
visibilidade. Em 2008 fui atingido por um grande
incêndio que destruiu grande parte do edifício.
A proposta de ampliação, prevê uma ampliação na
área do foyer e qualificação deste espaço com
equipamentos cênicos e de iluminação.
Ficha técnica
Local São Paulo, SP
Início do projeto 2008
Final da obra 2012 (previsão)
Área do terreno 1.924 m²
Área construída 10.500 m²
Arquitetura Paulo Bruna Arquitetos
Associados
Acústica e cenotécnica Acústica e Sônica - José
Augusto Nepomuceno e Julio Gaspar
24
Vista Lateral
Vista Frontal (Fachada Acesso principal)
Fonte:www.piniweb.com.brFonte:www.piniweb.com.br
25
4.3 - Centro Cultural São Paulo
Arq. Eurico Prado Lopes e Luiz de Castro Telles
O projeto foi desenvolvido na década de 70, em um
terreno que ficou sem uso após a implantação da via
expressa Av. 23 de Maio. Foi proposto então um
equipamento de promover encontros culturais, onde
quando estamos dentro do edifício não temos a
sensação de estar naquele local que o projeto está
inserido, pois os ruídos acústicos da via expressa
praticamente desaparecem dentro do edifício.
Ficha Técnica
Local: São Paulo, SP (prox. estação Vergueiro do Metrô)
Área Aproximada: 50.000 m²
Ano: 1981/1982
Projeto de Arquitetura e Coordenação Projetos
Complementares :
Plae Arquitetura e Engenharia SC Ltda.
Cálculo Estrutural - Maubertec Engenharia e Projetos
Ltda.
Estrutura De Concreto - Método Engenharia Ltda.
Acústica - Igor Sresnewsky
Paisagismo - Koiti Mori e Klara Kaiser
Vista aérea do edifício ao lado da A. 23 de maio
Fonte:www.piniweb.com.brFonte:www.google.com.br
Localização de fácil
acesso ao transporte
público devido a
proximidade da estação
de metrô e da rua
Vergueiro
26
Passarelas de circulação – eixo central
Fonte:acervopessoal
27

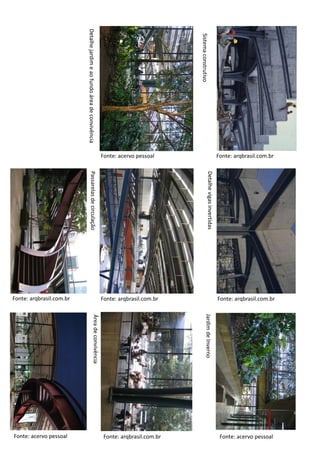

Fonte: arqbrasil.com.br
Fonte: arqbrasil.com.br
Fonte: arqbrasil.com.brFonte: arqbrasil.com.br Fonte: arqbrasil.com.br
Fonte: acervo pessoal
Fonte: acervo pessoal Fonte: acervo pessoal
Áreadeconvivência
Detalhejardimeaofundoáreadeconvivência
JardimdeInvernoDetalhevigasinvertidas
Passarelasdecirculação
Sistemaconstrutivo
28
Croqui vista longitudinal
Jardim na cobertura Croqui a cesso principal
Sala de leitura Área de exposições Área de convívio
5. O programa de
necessidades
O programa de necessidades apresentado a
seguir é fruto de um estudo e pesquisa referencial amplo e
diversificado. Foram estudados projetos de pequenas salas
de concertos musicais e grandes conjuntos de orquestras
filarmônicas.
A criação do espaço, consiste na divisão do
elemento geométrico em eixos radiais, propondo no espaço
do auditório, espaço maiores , para melhor aproveitamento
do vão livre.
O conjunto consiste na criação de dois edifícios
interligados pelo centro, com acessos e níveis diferentes. O
bloco público do espaço cultural é feito pela rua Tamoios. O
bloco administrativo encontra-se do outro lado e seu acesso é
feito pela rua Tapes.
Segue programa com a dimensão dos espaços
criados na próxima página:
31

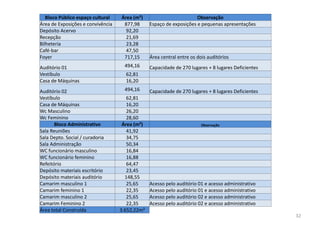

5. – O programa de necessidades
Bloco Público espaço cultural Área (m²) Observação
Área de Exposições e convivência 877,98 Espaço de exposições e pequenas apresentações
Depósito Acervo 92,20
Recepção 21,69
Bilheteria 23,28
Café-bar 47,50
Foyer 717,15 Área central entre os dois auditórios
Auditório 01 494,16 Capacidade de 270 lugares + 8 lugares Deficientes
Vestíbulo 62,81
Casa de Máquinas 16,20
Auditório 02 494,16 Capacidade de 270 lugares + 8 lugares Deficientes
Vestíbulo 62,81
Casa de Máquinas 16,20
Wc Masculino 26,20
Wc Feminino 28,60
Bloco Administrativo Área (m²) Observação
Sala Reuniões 41,92
Sala Depto. Social / curadoria 34,75
Sala Administração 50,34
WC funcionário masculino 16,84
WC funcionário feminino 16,88
Refeitório 64,47
Depósito materiais escritório 23,45
Depósito materiais auditório 148,55
Camarim masculino 1 25,65 Acesso pelo auditório 01 e acesso administrativo
Camarim feminino 1 22,35 Acesso pelo auditório 01 e acesso administrativo
Camarim masculino 2 25,65 Acesso pelo auditório 02 e acesso administrativo
Camarim Feminino 2 22,35 Acesso pelo auditório 02 e acesso administrativo
Área total Construída 3.652,22m²
32
6. O projeto
6.7 - Perspectivas
40
7. REFERÊNCIAS BIBLIOGRÁFICAS
Sites:
• www.prefeitura.sp.gov.br acessado em 15/03/2012
• www.revistafundacoes.com.br acessado em
17/05/2012
• engvagnerlandi.wordpress.com acessado em
07/06/2012
• www.arquitetopaulobastos.com.br acessado em
07/06/2012
• www.arqbrasil.com.br acessado em 05/04/2012.
• www.estadao.com.br acessado em 13/06/2012.
• www.piniweb.combr acessado em 13/03/2012.
• www.arcoweb.com.br acessado em 06/12/2011.
• www.theurbanearth.wordpress.com acessado em
05/10/2011.
• www.piratininga.org acessado em 08/09/2011.
Normas:
• NBR 9077 – DEZ 2001 Saída de Emergências de edifícios
• NBR 9050 – MAI 2004 Acessibilidade a edificações,
mobiliário, espaços e equipamentos urbanos
Livros:
• izenour, george c. theater design .new york: mcgraw-
hill, 1977.
• schönmann, bernardo. teatros populares ao ar livre. são
paulo: centro de pesquisas e estudos urbanísticos /
fauusp, 1963.
• meyer, harold and cole, edward . theatres &
auditoriums . new york: reinhold pub. corp, 1964.
• kliass, rosa grená. parques urbanos de são paulo.são
paulo: pini, 1993.
• rebello, yopanan conrado pereira. a concepção
estrutural e a arquitetura. são paulo: zigurate editora,
2000.
• lima, jorge da cunha crônica dos equipamentos culturais
de são paulo. revista urbs, ano ix, número 39, edição:
associação viva o centro - são paulo, outubro/novembro
2005
• azavedo, alberto vieira de teatros e auditórios - acústica
e arquitetura. rio de janeiro, nova letra, 1994.

Mais conteúdo relacionado

Mais procurados

Estudo de caso
Estudo de casoEstudo de caso
Estudo de caso
MyrellesMello1

Lina Bo Bardi - Sesc Pompeia e MASP
Lina Bo Bardi - Sesc Pompeia e MASPLina Bo Bardi - Sesc Pompeia e MASP
Lina Bo Bardi - Sesc Pompeia e MASP
Bruna Fonseca

Equipamentos urbanos
Equipamentos urbanosEquipamentos urbanos
Equipamentos urbanos
Caliandra Desenhos

Programa de necessidades_hospital
Programa de necessidades_hospitalPrograma de necessidades_hospital
Programa de necessidades_hospital
Sheila Moreira Bezerra

Edificio Multifuncional BRASCAN CENTURY PLAZA | Itaim, SP
Edificio Multifuncional BRASCAN CENTURY PLAZA | Itaim, SPEdificio Multifuncional BRASCAN CENTURY PLAZA | Itaim, SP
Edificio Multifuncional BRASCAN CENTURY PLAZA | Itaim, SP
Juliana Carvalho

ESTUDO PRELIMINAR DE PROJETO: HABITAÇÃO SOCIAL
ESTUDO PRELIMINAR DE PROJETO: HABITAÇÃO SOCIALESTUDO PRELIMINAR DE PROJETO: HABITAÇÃO SOCIAL
ESTUDO PRELIMINAR DE PROJETO: HABITAÇÃO SOCIAL
Ana Helena Rodrigues Alves

Slide -TFG - DIANE DOS S. OLIVEIRA
Slide -TFG - DIANE DOS S. OLIVEIRASlide -TFG - DIANE DOS S. OLIVEIRA
Slide -TFG - DIANE DOS S. OLIVEIRA
Diane Oliveira

Cartas patrimoniais veneza
Cartas patrimoniais venezaCartas patrimoniais veneza
Cartas patrimoniais veneza
Stephanie Ribeiro

3º Apresentação TFG*
3º Apresentação TFG* 3º Apresentação TFG*
3º Apresentação TFG*
CARLA RAISSA

Apresentação do projeto da Praça das Artes
Apresentação do projeto da Praça das ArtesApresentação do projeto da Praça das Artes
Apresentação do projeto da Praça das Artes
Chico Macena

TFG- Centro de tratamento e reintegração de animais abandonados
TFG- Centro de tratamento e reintegração de animais abandonadosTFG- Centro de tratamento e reintegração de animais abandonados
TFG- Centro de tratamento e reintegração de animais abandonados
monisefag

"Etapas do desenvolvimento de projetos arquitetônicos - Uma visão gerencial"
"Etapas do desenvolvimento de projetos arquitetônicos - Uma visão gerencial""Etapas do desenvolvimento de projetos arquitetônicos - Uma visão gerencial"
"Etapas do desenvolvimento de projetos arquitetônicos - Uma visão gerencial"
Marco Coghi

Plantas Técnicas de Piso, Teto e Demolir-Construir
Plantas Técnicas de Piso, Teto e Demolir-ConstruirPlantas Técnicas de Piso, Teto e Demolir-Construir
Plantas Técnicas de Piso, Teto e Demolir-Construir
danilosaccomori

TFG - Viver na rua - Arquitetura, Urbanismo e vida cotidiana
TFG - Viver na rua - Arquitetura, Urbanismo e vida cotidianaTFG - Viver na rua - Arquitetura, Urbanismo e vida cotidiana
TFG - Viver na rua - Arquitetura, Urbanismo e vida cotidiana
Luísa Cangussu

Quantitativo do projeto de interiores
Quantitativo do projeto de interioresQuantitativo do projeto de interiores
Quantitativo do projeto de interiores
Tifani Kuga

Modelo de TCC em arquitetura - Centro de Convivência do Idoso
Modelo de TCC em arquitetura - Centro de Convivência do IdosoModelo de TCC em arquitetura - Centro de Convivência do Idoso
Modelo de TCC em arquitetura - Centro de Convivência do Idoso
Temas para TCC

Análise do terreno e do entorno urbano
Análise do terreno e do entorno urbanoAnálise do terreno e do entorno urbano
Análise do terreno e do entorno urbano
Ana Leticia Cunha

Conjunto habitacional jardim edite
Conjunto habitacional jardim edite Conjunto habitacional jardim edite
Conjunto habitacional jardim edite
Lúrian Sodré

Desenvolvimento do trabalho
Desenvolvimento do trabalhoDesenvolvimento do trabalho
Desenvolvimento do trabalho
Mayara Virgulino de Oliveira

Programa de necessidades
Programa de necessidadesPrograma de necessidades
Programa de necessidades
Takayfau


Mais procurados (20)

Estudo de caso
Estudo de casoEstudo de caso
Estudo de caso

Lina Bo Bardi - Sesc Pompeia e MASP
Lina Bo Bardi - Sesc Pompeia e MASPLina Bo Bardi - Sesc Pompeia e MASP
Lina Bo Bardi - Sesc Pompeia e MASP

Equipamentos urbanos
Equipamentos urbanosEquipamentos urbanos
Equipamentos urbanos

Programa de necessidades_hospital
Programa de necessidades_hospitalPrograma de necessidades_hospital
Programa de necessidades_hospital

Edificio Multifuncional BRASCAN CENTURY PLAZA | Itaim, SP
Edificio Multifuncional BRASCAN CENTURY PLAZA | Itaim, SPEdificio Multifuncional BRASCAN CENTURY PLAZA | Itaim, SP
Edificio Multifuncional BRASCAN CENTURY PLAZA | Itaim, SP

ESTUDO PRELIMINAR DE PROJETO: HABITAÇÃO SOCIAL
ESTUDO PRELIMINAR DE PROJETO: HABITAÇÃO SOCIALESTUDO PRELIMINAR DE PROJETO: HABITAÇÃO SOCIAL
ESTUDO PRELIMINAR DE PROJETO: HABITAÇÃO SOCIAL

Slide -TFG - DIANE DOS S. OLIVEIRA
Slide -TFG - DIANE DOS S. OLIVEIRASlide -TFG - DIANE DOS S. OLIVEIRA
Slide -TFG - DIANE DOS S. OLIVEIRA

Cartas patrimoniais veneza
Cartas patrimoniais venezaCartas patrimoniais veneza
Cartas patrimoniais veneza

3º Apresentação TFG*
3º Apresentação TFG* 3º Apresentação TFG*
3º Apresentação TFG*

Apresentação do projeto da Praça das Artes
Apresentação do projeto da Praça das ArtesApresentação do projeto da Praça das Artes
Apresentação do projeto da Praça das Artes

TFG- Centro de tratamento e reintegração de animais abandonados
TFG- Centro de tratamento e reintegração de animais abandonadosTFG- Centro de tratamento e reintegração de animais abandonados
TFG- Centro de tratamento e reintegração de animais abandonados

"Etapas do desenvolvimento de projetos arquitetônicos - Uma visão gerencial"
"Etapas do desenvolvimento de projetos arquitetônicos - Uma visão gerencial""Etapas do desenvolvimento de projetos arquitetônicos - Uma visão gerencial"
"Etapas do desenvolvimento de projetos arquitetônicos - Uma visão gerencial"

Plantas Técnicas de Piso, Teto e Demolir-Construir
Plantas Técnicas de Piso, Teto e Demolir-ConstruirPlantas Técnicas de Piso, Teto e Demolir-Construir
Plantas Técnicas de Piso, Teto e Demolir-Construir

TFG - Viver na rua - Arquitetura, Urbanismo e vida cotidiana
TFG - Viver na rua - Arquitetura, Urbanismo e vida cotidianaTFG - Viver na rua - Arquitetura, Urbanismo e vida cotidiana
TFG - Viver na rua - Arquitetura, Urbanismo e vida cotidiana

Quantitativo do projeto de interiores
Quantitativo do projeto de interioresQuantitativo do projeto de interiores
Quantitativo do projeto de interiores

Modelo de TCC em arquitetura - Centro de Convivência do Idoso
Modelo de TCC em arquitetura - Centro de Convivência do IdosoModelo de TCC em arquitetura - Centro de Convivência do Idoso
Modelo de TCC em arquitetura - Centro de Convivência do Idoso

Análise do terreno e do entorno urbano
Análise do terreno e do entorno urbanoAnálise do terreno e do entorno urbano
Análise do terreno e do entorno urbano

Conjunto habitacional jardim edite
Conjunto habitacional jardim edite Conjunto habitacional jardim edite
Conjunto habitacional jardim edite

Desenvolvimento do trabalho
Desenvolvimento do trabalhoDesenvolvimento do trabalho
Desenvolvimento do trabalho

Programa de necessidades
Programa de necessidadesPrograma de necessidades
Programa de necessidades


Semelhante a TFG - Arquitetura e Urbanismo - Espaço Cultural de Apresentações Musicais

27º Opera Prima - Ana Paula Haddad
27º Opera Prima - Ana Paula Haddad27º Opera Prima - Ana Paula Haddad
27º Opera Prima - Ana Paula Haddad
Ana Paula Haddad

Cais jose-estelita-diretrizes-urbanísticas
Cais jose-estelita-diretrizes-urbanísticasCais jose-estelita-diretrizes-urbanísticas
Cais jose-estelita-diretrizes-urbanísticas
Jornal do Commercio

Parnaso Arquitetura
Parnaso ArquiteturaParnaso Arquitetura
Intervenção Arquitetônica A1
Intervenção Arquitetônica A1Intervenção Arquitetônica A1
Intervenção Arquitetônica A1
Samuel Valeriano

20101217 nova luz_pmsp_smdu
20101217 nova luz_pmsp_smdu20101217 nova luz_pmsp_smdu
20101217 nova luz_pmsp_smduProjeto Nova Luz

Museu Hercílio Luz - Opção Coqueiros
Museu Hercílio Luz - Opção CoqueirosMuseu Hercílio Luz - Opção Coqueiros
Museu Hercílio Luz - Opção Coqueiros
Governo de Santa Catarina

Vila dos Idosos – Hector Vigliecca
Vila dos Idosos – Hector ViglieccaVila dos Idosos – Hector Vigliecca
Vila dos Idosos – Hector Vigliecca
Patricia Sayuri

Bellini Ibirapuera
Bellini IbirapueraBellini Ibirapuera
Bellini Ibirapuera
Humberto Anzzelotti

Apresentacao Bellini (Assinatura Leite 99354-8288)
Apresentacao Bellini (Assinatura Leite 99354-8288)Apresentacao Bellini (Assinatura Leite 99354-8288)
Apresentacao Bellini (Assinatura Leite 99354-8288)
Leite Corretor

Urbanismo e mobilidade
Urbanismo e mobilidadeUrbanismo e mobilidade
Urbanismo e mobilidade
efaturmag2011

Projeto Simultaneidade
Projeto Simultaneidade Projeto Simultaneidade
Projeto Simultaneidade
Aline Bueno

Praça Victor Civita
Praça Victor CivitaPraça Victor Civita
Praça Victor Civita
Claudio Silva

Complexos de cultura, esporte e lazer.
Complexos de cultura, esporte e lazer.Complexos de cultura, esporte e lazer.
Complexos de cultura, esporte e lazer.
Nathéssia Marques

39 estudo arquitetonico-2015-09-29_13_59_38
39 estudo arquitetonico-2015-09-29_13_59_3839 estudo arquitetonico-2015-09-29_13_59_38
39 estudo arquitetonico-2015-09-29_13_59_38
Francis Zeman

20 estudo arquitetonico-2015-07-15_10_50_32
20 estudo arquitetonico-2015-07-15_10_50_3220 estudo arquitetonico-2015-07-15_10_50_32
20 estudo arquitetonico-2015-07-15_10_50_32
Francis Zeman

Estudo arquitetonico 2015-06-25_09_40_31
Estudo arquitetonico 2015-06-25_09_40_31Estudo arquitetonico 2015-06-25_09_40_31
Estudo arquitetonico 2015-06-25_09_40_31
Francis Zeman

O projeto de Lei do Novo Recife
O projeto de Lei do Novo RecifeO projeto de Lei do Novo Recife
O projeto de Lei do Novo Recife
Jamildo Melo

Memorial Descritivo AU 118 - Complexidades
Memorial Descritivo AU 118 - ComplexidadesMemorial Descritivo AU 118 - Complexidades
Memorial Descritivo AU 118 - Complexidades
Tifani Kuga

Pedro leopoldo
Pedro leopoldoPedro leopoldo
Pedro leopoldo
Vinicius

BELLINI 632 a 1640m² 4 dorms (4 suítes) 7 a 12 vagas Corretora Lux 11-964428071
BELLINI 632 a 1640m² 4 dorms (4 suítes) 7 a 12 vagas Corretora Lux 11-964428071BELLINI 632 a 1640m² 4 dorms (4 suítes) 7 a 12 vagas Corretora Lux 11-964428071
BELLINI 632 a 1640m² 4 dorms (4 suítes) 7 a 12 vagas Corretora Lux 11-964428071
LUX Corretora Lopes


Semelhante a TFG - Arquitetura e Urbanismo - Espaço Cultural de Apresentações Musicais (20)

27º Opera Prima - Ana Paula Haddad
27º Opera Prima - Ana Paula Haddad27º Opera Prima - Ana Paula Haddad
27º Opera Prima - Ana Paula Haddad

Cais jose-estelita-diretrizes-urbanísticas
Cais jose-estelita-diretrizes-urbanísticasCais jose-estelita-diretrizes-urbanísticas
Cais jose-estelita-diretrizes-urbanísticas

Parnaso Arquitetura
Parnaso ArquiteturaParnaso Arquitetura
Parnaso Arquitetura

Intervenção Arquitetônica A1
Intervenção Arquitetônica A1Intervenção Arquitetônica A1
Intervenção Arquitetônica A1

20101217 nova luz_pmsp_smdu
20101217 nova luz_pmsp_smdu20101217 nova luz_pmsp_smdu
20101217 nova luz_pmsp_smdu

Museu Hercílio Luz - Opção Coqueiros
Museu Hercílio Luz - Opção CoqueirosMuseu Hercílio Luz - Opção Coqueiros
Museu Hercílio Luz - Opção Coqueiros

Vila dos Idosos – Hector Vigliecca
Vila dos Idosos – Hector ViglieccaVila dos Idosos – Hector Vigliecca
Vila dos Idosos – Hector Vigliecca

Bellini Ibirapuera
Bellini IbirapueraBellini Ibirapuera
Bellini Ibirapuera

Apresentacao Bellini (Assinatura Leite 99354-8288)
Apresentacao Bellini (Assinatura Leite 99354-8288)Apresentacao Bellini (Assinatura Leite 99354-8288)
Apresentacao Bellini (Assinatura Leite 99354-8288)

Urbanismo e mobilidade
Urbanismo e mobilidadeUrbanismo e mobilidade
Urbanismo e mobilidade

Projeto Simultaneidade
Projeto Simultaneidade Projeto Simultaneidade
Projeto Simultaneidade

Praça Victor Civita
Praça Victor CivitaPraça Victor Civita
Praça Victor Civita

Complexos de cultura, esporte e lazer.
Complexos de cultura, esporte e lazer.Complexos de cultura, esporte e lazer.
Complexos de cultura, esporte e lazer.

39 estudo arquitetonico-2015-09-29_13_59_38
39 estudo arquitetonico-2015-09-29_13_59_3839 estudo arquitetonico-2015-09-29_13_59_38
39 estudo arquitetonico-2015-09-29_13_59_38

20 estudo arquitetonico-2015-07-15_10_50_32
20 estudo arquitetonico-2015-07-15_10_50_3220 estudo arquitetonico-2015-07-15_10_50_32
20 estudo arquitetonico-2015-07-15_10_50_32

Estudo arquitetonico 2015-06-25_09_40_31
Estudo arquitetonico 2015-06-25_09_40_31Estudo arquitetonico 2015-06-25_09_40_31
Estudo arquitetonico 2015-06-25_09_40_31

O projeto de Lei do Novo Recife
O projeto de Lei do Novo RecifeO projeto de Lei do Novo Recife
O projeto de Lei do Novo Recife

Memorial Descritivo AU 118 - Complexidades
Memorial Descritivo AU 118 - ComplexidadesMemorial Descritivo AU 118 - Complexidades
Memorial Descritivo AU 118 - Complexidades

Pedro leopoldo
Pedro leopoldoPedro leopoldo
Pedro leopoldo

BELLINI 632 a 1640m² 4 dorms (4 suítes) 7 a 12 vagas Corretora Lux 11-964428071
BELLINI 632 a 1640m² 4 dorms (4 suítes) 7 a 12 vagas Corretora Lux 11-964428071BELLINI 632 a 1640m² 4 dorms (4 suítes) 7 a 12 vagas Corretora Lux 11-964428071
BELLINI 632 a 1640m² 4 dorms (4 suítes) 7 a 12 vagas Corretora Lux 11-964428071


Último

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf
RodrigoQuintilianode1

Introdução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de PosicionamentoIntrodução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de Posicionamento
GeraldoGouveia2

AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
Consultoria Acadêmica

AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
Consultoria Acadêmica

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
marcosmpereira

Estruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificaçãoEstruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificação
caduelaia

Análise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.docAnálise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.doc
cristiano docarmo

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
Consultoria Acadêmica

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
Consultoria Acadêmica


Último (9)

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf

Introdução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de PosicionamentoIntrodução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de Posicionamento

AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024

AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx

Estruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificaçãoEstruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificação

Análise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.docAnálise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.doc

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...


TFG - Arquitetura e Urbanismo - Espaço Cultural de Apresentações Musicais

  • 1. Universidade Paulista ICET – Instituto de Ciências Exatas e Tecnológicas ESPAÇO CULTURAL E DE APRESENTAÇÕES MUSICAIS CAMPO BELO por Beatriz do Nascimento Lara Campos Orientada por Prof. Ms. Júlio Artigas Trabalho Final de Graduação, apresentado a banca examinadora do Curso de Arquitetura e Urbanismo da Universidade Paulista, como requisito para obtenção do título Bacharel em Arquitetura e Urbanismo – sob orientação professor Ms. Julio Artigas. São Paulo 2012
  • 2. É essencial para um arquiteto saber ver de tal forma que a sua visão não seja dominada pela racionalidade. (Arq. Luis Barragán)
  • 3. Agradeço primeiramente a Deus por ter me guiado sempre em frente nessa longa e árdua jornada, a meus pais e minha tia Maria Anália por sempre acreditar, incentivar e me apoiar em todos momentos. Agradeço também a meu noivo, Marcelo Piza Maia, por sempre me apoiar e ajudar em todos os processos de aprendizado, também ficam os agradecimentos ao corpo docente desta Universidade pelas vivências e aprendizados em especial aos docentes Herta Franco por me ensinar que a Arquitetura vai além de algo edificado, ao docente Fernando Mihalik que mostrou que o cálculo da estrutura é mais obvio do que parece, ao meu orientador docente Júlio Artigas que me mostrou novos caminhos no desenvolvimento do projeto. Agradeço também aos colegas, que sempre acrescentaram um novo aprendizado nas conversas e atividades durante todo o curso universitário. Dedico ao pequeno Henrique que me mostrou motivos para seguir em frente com sua persistência pela vida e a Helena que veio ao mundo para guiá-lo no caminho de sua recuperação.
  • 4. Resumo O projeto apresentado a seguir , trata-se de um espaço cultural de apresentações musicais localizados no bairro do Campo Belo, na cidade de São Paulo. Onde o local é caracterizado por uma área predominantemente residencial, havendo necessidade de inserção de equipamentos de lazer. O edifício é composto por dois auditórios com capacidade para 270 pessoas, foyer integrado a área de apresentações, com uma praça no entorno, promovendo uma ligação do edifício com o bairro, tornando-o um equipamento de lazer de uso cotidiano. O desenvolvimento do projeto se deu a partir de estudos do terreno e do entorno, procurando uma inserção do edifício privilegiando a circulação de pedestres, respeitando os fluxos circulação e de usos. Palavra-Chave: Edifício Cultural, Sala de concertos, equipamento musical. The design presented below, reffers to a cultural location for musical presentations, located in the neighborhood of Campo Belo, in São Paulo. The site is characterized by a mainly residential area, having the need for inclusion of leisure equipments. The building consists of two auditoriums with capacity for 270 people, integrated foyer area for presentations, a square/garden, promoting a connection between the building and the neighborhood, where it will become a venue for leisure in everyday life. The development of the project have been made ​​from studies of the terrain and the surrounding area, looking for an integration of the building favoring the movement of pedestrians, respecting the circulation flow and uses. Keyword: building Cultural, Concert Hall, musical equipment. Abstract
  • 5. Título Pág. 1. MEMORIAL DESCRITIVO 06 1.1 – Dados Gerais 1.2 – Finalidade 1.3 – O projeto 1.4 – Sistema Estrutural 1.5 – Conforto Ambiental 1.6 – Relação com o entorno 2. SITUAÇÃO - TERRENO 07 07 07 07 07 07 08 2.1 – Situação Operação Urbana Água Espraiada 2.2 - Área de Abrangência da Operação Urbana em setores 2.3 - Áreas de intervenção da Operação Urbana Água Espraiada 2.4 - Projetos de Intervenção Operação Urbana Água Espraiada 2.5 - Estudo de viabilidade da Área: Escolha do terreno Setor Brooklin 2.6 - Localização geral dos lotes no perímetro urbano 2.7 - Vista área do Lote e entorno 2.8 – Imagens do lote 3. O PARTIDO 09 10 12 13 14 15 17 18 19 4. REFERÊNCIAS PROJETUAIS 4.1 -Teatro de Granollers, Espanha 4.2 – Espaço cultura artística 21 22 24 Sumário Título Pág. 4.3 - Centro Cultural Vergueiro 5. O PROGRAMA DE NECESSIDADES 6. O PROJETO 6.1 – Implantação 6.2 – Planta do térreo 6.3 – Cortes 6.4 – Elevação fachada 6.5 – Elevação fachada 6.6 – Elevação Fachada 6.7 – Perspectivas 7. REFERÊNCIAS BIBLIOGRÁFICAS 26 30 33 34 35 36 37 38 39 40 45
  • 7. 1. -Memorial Descritivo do Projeto 1.1-Dados Gerais: Espaço Cultural e de Apresentações Musicais Campo Belo Local: Rua Tamoios, Campo Belo São Paulo, SP Área do Lote: 11.093,26 m² Área Construída: 3.652,26 m² Área de piso com permeabilidade 70%: 2.230,11 m² Área com permeabilidade 100%: 3.011,69 m² 1.2-Finalidade: O equipamento urbano proposto têm a finalidade de promover encontros e apresentações musicais e artísticas para a população que vive na região e também no contexto da cidade. 1.3- O Projeto: O edifício proposto foi inserido no lote de maneira que fosse preservado as árvores existentes, criando uma praça com suas características naturais do local. O conjunto edificado se desenvolve quase todo sobre pilotis, buscando uma continuidade visual entre a praça e o entorno. A praça propõe uma ligação de convívio com o edifício, fazendo da área verde um local de uso comum, simultaneamente as atividades de acontecem dentro do edifício. O conjunto é dividido em dois blocos principais em níveis e acessos diferenciados, o bloco público onde se encontram os auditórios, foyer e área de convívio que são acessados pela rua Tamoios e o bloco administrativo pela rua Tapes. 1.4-Sistema Estrutural: O edifício possui um sistema estrutural em concreto armado, onde é subdividido em 11 eixos radiais, com pilares circulares de 55 cm de diâmetro (exceto nas seções onde há paredes do auditório, onde foram adotados pilares retangulares para facilitar encontros com as paredes no sistema construtivo). As vigas adotadas também são em concreto armado moldado in loco. 1.5-Conforto Ambiental: O projeto foi desenvolvido de maneira que pudesse suprir as necessidades de ventilação, iluminação natural do edifício. No centro do bloco do espaço cultural, foi proposto uma claraboia em vidro, para favorecer a iluminação natural, e o pé-direito elevado no foyer favorecem a ventilação natural. 1.6- Relação com o entorno: Nos lotes lindeiros temos a maioria edifícios de gabarito baixo (até aproximadamente 25m), em uma zona predominante residencial, onde a Norte temos o hipermercado Extra em quadra vizinha, habitação irregular em outra e nas demais residências germinadas. O edifício possui diversas aberturas na fachada de vidro permitindo assim um espaço de transição entre as pessoas que circulam e as que permanecem na praça de lazer e as que assistem as apresentações ao ar livre. 7
  • 8. 2- Situação - Terreno
  • 9. 2.1 - Situação - Operação Urbana Água Espraiada O projeto está inserido dentro do perímetro da Operação Urbana Água Espraiada, no setor Brooklin, localizada na zona sul da cidade de São Paulo, que abrange os bairros do entorno do Córrego Água Espraiada. As diretrizes foram estabelecidas pela LEI Nº 13.260 de 28 de dezembro de 2001, que compreendem um conjunto de intervenções coordenadas pela Prefeitura, através da Empresa Municipal de Urbanização - EMURB, com a participação dos proprietários, moradores, usuários e investidores, visando a melhoria e transformações urbanísticas, sociais e ambientais na área de influência da atual Avenida Água Espraiada. Os principais objetivos da operação urbana são: promover uma ocupação ordenada da região, valorizando os espaços de vivência e de uso público, promover projetos de reurbanização e requalificação em áreas de habitações irregulares, através de projetos de habitações de interesse social (HIS), promover a criação de um tecido urbano com uso dos solos misto, promovendo assim uma melhor dinâmica urbana, incentivar ao remembramentos do lotes e a criação de circulação e acesso público, implantação de áreas verdes através de parques lineares e/ou praças e parques, arborização dos passeios públicos. Para cada setor foram pré-estabelecidas novas diretrizes relacionadas a potencial construtivo e uso dos solos. No local de projeto, setor Brooklin foram estabelecidas as seguintes diretrizes: Para os lotes contidos no Setor Brooklin: (1) a) Faixa suplementar de adequação viária para a implantação de área pública de circulação e acessibilidade dentro dos limites dos melhoramentos previstos no artigo 28 desta Lei e de acordo com projeto a ser desenvolvido pela Empresa Municipal de Urbanização -EMURB; b) faixa de 4 metros para alargamento da calçada, conforme disposto no artigo 17 desta Lei; c) lote mínimo de 2.000 m2, com frente mínima de 25 metros, exceto para C1, E1 e S1, para os quais será mantido o lote mínimo exigido em Lei específica vigente; d) usos admitidos: R1, R2, R3, C1, C2, E1, S1 e S2, exceto boates, casas noturnas, C2.3, S2.8, S2.9, motéis, auto-cines, boliches, diversões eletrônicas, drive-in, jogos, "kart in door", "paintball", salões de festas, bailes e "buffets"; e) taxa de ocupação máxima: 0,50 no térreo e térreo +1, e 0,25 acima do térreo + 1; f) coeficiente de aproveitamento máximo de 4,0; g) recuos mínimos do térreo e térreo + 1: ____________________________________________________ (1) Conforme termos do Inciso II do artigo 5º da Lei Municipal Nº 13.260 de 28 de dezembro de 2001. 9
  • 10. 2.2 -Área de Abrangência da Operação Urbana em setores Área de Projeto – próximo a Av. Washington Luís Fonte:www.emburb.com.br 10
  • 11. Fonte:www.revistafundacoes.com.br Parque linear (em obras) ao lado da Av. Roberto Marinho Ponte Estaiada - que liga a Marginal do Pinheiros à Avenida Jornalista Roberto Marinho Fonte:www.fotos.estadao.com.br 11
  • 12. 2.3 - Áreas de intervenção da Operação Urbana Água Espraiada Fonte:www.revistafundacoes.com.br Fonte:www.revistafundacoes.com.br Imediações da Av. Roberto Marinho Área de ocupação irregular - setor Jabaquara Área de ocupação irregular - setor Brooklin Fonte:engvagnerlandi.wordpress.com 12
  • 13. 2.4 - Projetos de Intervenção Operação Urbana Água Espraiada Fonte:www.arquitetopaulobastos.com.br Fonte:www.piniweb.com.br Projeto de Habitação de Interesse Social – Setor Jabaquara Projeto parque linear – Setor Brooklin Projeto de expansão da Av. Roberto Marinho até Imigrantes Fonte:patriciarocco.com.br Fonte:www.piniweb.com.br Projeto de Habitação de Interesse Social – Setor Brooklin 13
  • 14. 2.5- Estudo de viabilidade da Área: Escolha do terreno Setor Brooklin O público a que se destina o projeto abrange os moradores dos bairros lindeiros, onde a área é carente de edifícios com esta finalidade, pois o uso dos solos predominantes é residencial. Também pode ser um edifício destinado a lazer e cultura da cidade, pois a área proposta é um local próximo as vias arteriais e coletoras, como a Avenida Agua Espraiada e Avenida Washington Luís. O projeto proposto localiza-se na Cidade de São Paulo, bairro do Campo Belo, em um lote dentro do perímetro da Operação Urbana Consolidada Agua Espraiada na subárea do Brooklin - bairro com edifícios de uso predominante residencial (cerca de 77%), e com grande parte de sua região já consolidada. A operação urbana referida visa intervenções urbanísticas de usos diversos, com índices e parâmetros urbanísticos compatíveis com as tendências e potencialidades dos lotes, visando também a ocupação ordenada da região e programas de atendimento a população carente e criação de Habitações de Interesse Social. O edifício proposto consiste em um local para abrigar e promover apresentações musicais, festivais, pequenas de exposições, bem como um local de estar, encontro e convívio, circundado por uma praça, e tem como função promover a apreciação e prática das atividades musicais. O projeto prevê a criação de espaços flexíveis de usos diversificados. A vegetação existente será preservada, e será inserido uma praça, que também poderá ser de uso flexível, podendo abrigar pequenos cursos e apresentações ao ar livre. ________________________________________________ Ver Mapa de localização Lotes na próxima página Lotes Descartados Lote Escolhido Rua Estevão Baião x Rua Viaza -Área com projeto de Habitação de Interesse Social -Não viabiliza a circulação de pedestres entre quadras Rua Sebastião Paes x Rua Tamoios -Promove a ligação entre as quadras -Propõe um uso de edificação de lazer próximo ao Aeroporto Rua Casemiro de Abre u x Rua Iguaçu Área de difícil acesso de veículos -Zona Estritamente Residencial - Localização de fácil acesso de veículos e pedestres -Arborização existente pode ser mantida, pois encontra-se no entorno do lote 14
  • 15. Lote escolhido –Rua Sebastião Paes x Rua Estevão Baião x Rua Tapes x Rua Tamoios 2.6 - Localização geral dos lotes no perímetro urbano Lote descartado –Rua Tapes x Rua Estevão Baião x Av. Washington Luís x Rua Viaza Lote descartado –Rua Casemiro de Abreu x Rua Iguaçu x Av. Washington Luís 15
  • 16. O terreno escolhido possui diversos fatores favoráveis a inserção do equipamento urbano definido, as condições topográficas permitem a criação de acessos por planos diferentes , a circulação livre no interior e nos extremos da quadra promovendo a ligação de pedestres entre as ruas do entorno. A grande problemática da área refere-se a questão acústica, pois se trata de uma região próxima a uma grande avenida e próxima ao Aeroporto de Congonhas, onde os ruídos externos devem estar bem isolados de maneira que não interfiram nas atividades musicais desenvolvidas no local. 52% 13% 12% 3% 5% 15% USO DOS TERRENOS SETOR BROOKLIN- OUCAE 2006 RESID. HORIZONTAL RESID. VERTICAL COM/SERVIÇOS HORIZONTAL COM/SERVIÇOS VERTICAL INDUSTRIAS ARMAZENS E DEPOSITOS TERRENOS VAGOS Dados Gerais do Local de Projeto: ÁREA DO LOTE: 11.093,22 m² COEFICIENTE DE APROVEITAMENTO BÁSICO (NÂO RESIDENCIAL) 1,00 GABARITO MÁX. PERMITIDO: 25 M VAGAS DE ESTACIONAMENTO: PREVER 1 VAGA PARA CADA 35M² DE ÁREA CONSTRUÍDA ZONEAMENTO:ZM1 – ZONA MISTA DE BAIXA DENSIDADE (Fonte: Prospecto de registro Operação Urbana Agua Espraiada - Prefeitura de São Paulo) 16
  • 17. Área de Intervenção 2.7 - Vista área do Lote e entorno Fonte:www.google.com.br 17
  • 18. 2.8 - Imagens do Lote Fonte:AcervoPessoal Fonte:AcervoPessoal Vista do lote pela Rua Estevão Baião Vista do Lote pela Rua Tamoios Fonte:acervopessoal Fonte:AcervoPessoal Vista do Lote pela Rua Sebastião Paes Vista do Lote pela Rua Tapes 18
  • 20. 3.- O Partido O trabalho surgiu a partir da análise do contexto de onde está inserido, uma região que prevalece o uso residencial, carente de equipamentos de lazer, áreas verdes e de convívio cotidiano. Neste sentido, o equipamento proposto promove a integração das necessidades da região, em um lote de fácil acesso aos moradores do entorno, e a nível de cidade pois está próximo a Av. Washington Luís. Partindo do principio da criação de um elemento a partir das formas puras onde a relação dos elementos devem estabelecer uma conexão visual e utilitária, neste caso, foi adotado o círculo como elemento volumétrico, e o conjunto foi desenvolvido sobre pilotis, desenhados a partir de eixos radiais conforme a forma de semicírculo do edifício. A praça têm uma ligação direta com o espaço interno de apresentações pequenas, espaço este de planta livre, podendo ser utilizado também como área de exposições. A praça no entorno do edifício promove o encontro dos fluxos, de quem apenas passa para cruzar o lote, de quem aprecia o local em descanso, de quem utiliza os elementos do playground, de quem aguarda um concerto/apresentação. Os auditórios possuem depósitos de acesso interno facilitam o transporte e uso dos equipamentos musicais. 20
  • 22. 4. Referênciais Projetuais Auditório com 700 lugares 4.1 - Teatro de Granollers, Espanha Arquiteto Josep Maria Botoy As áreas de acesso são separadas por um bar restaurante, a implantação do projeto esta em uma área próxima ao terminal intermunicipal de ônibus. O projeto faz parte do Complexo Cultural formado pelo teatro de Granollers e salas para ensino de artes cênicas, dança e música. O programa foi elaborado de forma a convertê-lo em instrumento de comunicação e relacionamento de uma sociedade que pretende reafirmar sua própria história e inserir-se em amplo panorama cultural. Os materiais e formas utilizados na fachada do edifício determinam em marco urbanístico e fazer com que o exterior manifeste o interior, interelacionando-se com a cidade. Acesso principal Fonte:www.teatreauditoridegranollers.catFonte:www.piniweb.com.br Ficha Técnica Projeto 1986 revisão em 2002 Conclusão da obra 2002 Terreno 3 775 m² Área construída 8 235 m² Obras Necso Arquitetura Josep M. Botey - autor Estrutura Gerardo Rodriguez Conforto ambiental Francesc Labastida Acústica Higini Arau
  • 23. Fachada Lateral Fonte:www.piniweb.com.br Área de Convivência Fonte:www.piniweb.com.br Fonte:www.piniweb.com.br Fonte:www.piniweb.com.br Detalhe escada de acesso ao térreoAcesso ao auditório Fonte:www.piniweb.com.br Painéis de Vidro revestindo escada 23
  • 24. 4.2 - Espaço Cultura Artística Arquitetos Rino Levi e Roberto Cerqueira Cesar Ampliação: Arquiteto Paulo Bruna O projeto inicial foi inaugurado em 1950, tinha como diferencial suas qualidades acústicas e curvas de visibilidade. Em 2008 fui atingido por um grande incêndio que destruiu grande parte do edifício. A proposta de ampliação, prevê uma ampliação na área do foyer e qualificação deste espaço com equipamentos cênicos e de iluminação. Ficha técnica Local São Paulo, SP Início do projeto 2008 Final da obra 2012 (previsão) Área do terreno 1.924 m² Área construída 10.500 m² Arquitetura Paulo Bruna Arquitetos Associados Acústica e cenotécnica Acústica e Sônica - José Augusto Nepomuceno e Julio Gaspar 24
  • 25. Vista Lateral Vista Frontal (Fachada Acesso principal) Fonte:www.piniweb.com.brFonte:www.piniweb.com.br 25
  • 26. 4.3 - Centro Cultural São Paulo Arq. Eurico Prado Lopes e Luiz de Castro Telles O projeto foi desenvolvido na década de 70, em um terreno que ficou sem uso após a implantação da via expressa Av. 23 de Maio. Foi proposto então um equipamento de promover encontros culturais, onde quando estamos dentro do edifício não temos a sensação de estar naquele local que o projeto está inserido, pois os ruídos acústicos da via expressa praticamente desaparecem dentro do edifício. Ficha Técnica Local: São Paulo, SP (prox. estação Vergueiro do Metrô) Área Aproximada: 50.000 m² Ano: 1981/1982 Projeto de Arquitetura e Coordenação Projetos Complementares : Plae Arquitetura e Engenharia SC Ltda. Cálculo Estrutural - Maubertec Engenharia e Projetos Ltda. Estrutura De Concreto - Método Engenharia Ltda. Acústica - Igor Sresnewsky Paisagismo - Koiti Mori e Klara Kaiser Vista aérea do edifício ao lado da A. 23 de maio Fonte:www.piniweb.com.brFonte:www.google.com.br Localização de fácil acesso ao transporte público devido a proximidade da estação de metrô e da rua Vergueiro 26
  • 27. Passarelas de circulação – eixo central Fonte:acervopessoal 27
  • 28. Fonte: arqbrasil.com.br Fonte: arqbrasil.com.br Fonte: arqbrasil.com.brFonte: arqbrasil.com.br Fonte: arqbrasil.com.br Fonte: acervo pessoal Fonte: acervo pessoal Fonte: acervo pessoal Áreadeconvivência Detalhejardimeaofundoáreadeconvivência JardimdeInvernoDetalhevigasinvertidas Passarelasdecirculação Sistemaconstrutivo 28
  • 29. Croqui vista longitudinal Jardim na cobertura Croqui a cesso principal Sala de leitura Área de exposições Área de convívio
  • 30. 5. O programa de necessidades
  • 31. O programa de necessidades apresentado a seguir é fruto de um estudo e pesquisa referencial amplo e diversificado. Foram estudados projetos de pequenas salas de concertos musicais e grandes conjuntos de orquestras filarmônicas. A criação do espaço, consiste na divisão do elemento geométrico em eixos radiais, propondo no espaço do auditório, espaço maiores , para melhor aproveitamento do vão livre. O conjunto consiste na criação de dois edifícios interligados pelo centro, com acessos e níveis diferentes. O bloco público do espaço cultural é feito pela rua Tamoios. O bloco administrativo encontra-se do outro lado e seu acesso é feito pela rua Tapes. Segue programa com a dimensão dos espaços criados na próxima página: 31 5. – O programa de necessidades
  • 32. Bloco Público espaço cultural Área (m²) Observação Área de Exposições e convivência 877,98 Espaço de exposições e pequenas apresentações Depósito Acervo 92,20 Recepção 21,69 Bilheteria 23,28 Café-bar 47,50 Foyer 717,15 Área central entre os dois auditórios Auditório 01 494,16 Capacidade de 270 lugares + 8 lugares Deficientes Vestíbulo 62,81 Casa de Máquinas 16,20 Auditório 02 494,16 Capacidade de 270 lugares + 8 lugares Deficientes Vestíbulo 62,81 Casa de Máquinas 16,20 Wc Masculino 26,20 Wc Feminino 28,60 Bloco Administrativo Área (m²) Observação Sala Reuniões 41,92 Sala Depto. Social / curadoria 34,75 Sala Administração 50,34 WC funcionário masculino 16,84 WC funcionário feminino 16,88 Refeitório 64,47 Depósito materiais escritório 23,45 Depósito materiais auditório 148,55 Camarim masculino 1 25,65 Acesso pelo auditório 01 e acesso administrativo Camarim feminino 1 22,35 Acesso pelo auditório 01 e acesso administrativo Camarim masculino 2 25,65 Acesso pelo auditório 02 e acesso administrativo Camarim Feminino 2 22,35 Acesso pelo auditório 02 e acesso administrativo Área total Construída 3.652,22m² 32
  • 34.
  • 35.
  • 36.
  • 37.
  • 38.
  • 39.
  • 41.
  • 42.
  • 43.
  • 44.
  • 45. 7. REFERÊNCIAS BIBLIOGRÁFICAS Sites: • www.prefeitura.sp.gov.br acessado em 15/03/2012 • www.revistafundacoes.com.br acessado em 17/05/2012 • engvagnerlandi.wordpress.com acessado em 07/06/2012 • www.arquitetopaulobastos.com.br acessado em 07/06/2012 • www.arqbrasil.com.br acessado em 05/04/2012. • www.estadao.com.br acessado em 13/06/2012. • www.piniweb.combr acessado em 13/03/2012. • www.arcoweb.com.br acessado em 06/12/2011. • www.theurbanearth.wordpress.com acessado em 05/10/2011. • www.piratininga.org acessado em 08/09/2011. Normas: • NBR 9077 – DEZ 2001 Saída de Emergências de edifícios • NBR 9050 – MAI 2004 Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos Livros: • izenour, george c. theater design .new york: mcgraw- hill, 1977. • schönmann, bernardo. teatros populares ao ar livre. são paulo: centro de pesquisas e estudos urbanísticos / fauusp, 1963. • meyer, harold and cole, edward . theatres & auditoriums . new york: reinhold pub. corp, 1964. • kliass, rosa grená. parques urbanos de são paulo.são paulo: pini, 1993. • rebello, yopanan conrado pereira. a concepção estrutural e a arquitetura. são paulo: zigurate editora, 2000. • lima, jorge da cunha crônica dos equipamentos culturais de são paulo. revista urbs, ano ix, número 39, edição: associação viva o centro - são paulo, outubro/novembro 2005 • azavedo, alberto vieira de teatros e auditórios - acústica e arquitetura. rio de janeiro, nova letra, 1994.
