O documento discute sustentabilidade na arquitetura hospitalar. Aborda 5 tópicos: sustentabilidade e aquecimento global, por que arquitetura sustentável, sistemas de certificação, projeto sustentável e estudos de caso, incluindo a Clínica Patrick Dollard e o Hospital São Luiz em São Paulo.

1. SUSTENTABILIDADE PALESTRA CURSO ARQUITETURA HOSPITALAR Ana Lúcia Richter Dreyer Belo Horizonte 05 de Dezembro de 2009 CONSTRUA VERDE

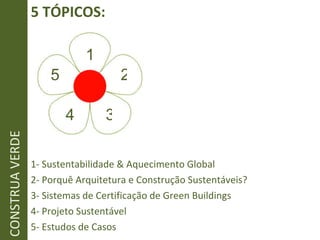

2. 5 TÓPICOS: 1- Sustentabilidade & Aquecimento Global 2- Porquê Arquitetura e Construção Sustentáveis? 3- Sistemas de Certificação de Green Buildings 4- Projeto Sustentável 5- Estudos de Casos CONSTRUA VERDE 1 2 3 4 5

3. SUSTENTABILIDADE CONSTRUA VERDE 1

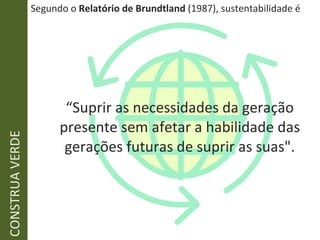

4. Segundo o Relatório de Brundtland (1987), sustentabilidade é “ Suprir as necessidades da geração presente sem afetar a habilidade das gerações futuras de suprir as suas". CONSTRUA VERDE

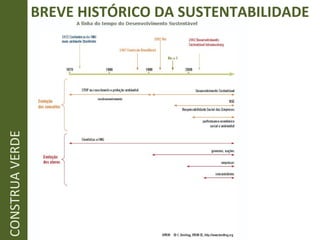

5. BREVE HISTÓRICO DA SUSTENTABILIDADE (inserir linha de tempo) - link CONSTRUA VERDE

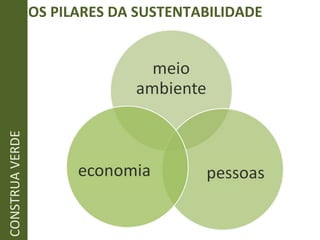

6. OS PILARES DA SUSTENTABILIDADE CONSTRUA VERDE

7. Imagem: http://thebsreport.files.wordpress.com/2009/07/global-warming-hoax.jpg CONSTRUA VERDE AQUECIMENTO GLOBAL

8. CONSTRUA VERDE Imagem: http://mollymintz.com/ESW/Images/Global_Warming_polar_bear.jpg

9. AÇÕES CONSTRUA VERDE

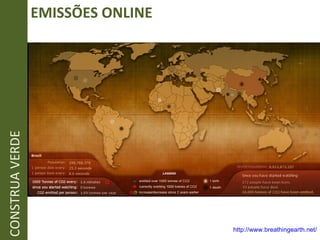

10. CONSTRUA VERDE http://www.breathingearth.net/ EMISSÕES ONLINE

11. CONSTRUA VERDE NO BRASIL...

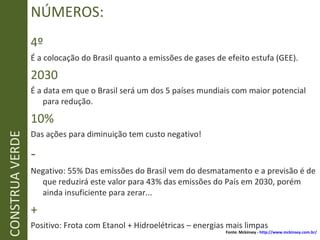

12. NÚMEROS: 4º É a colocação do Brasil quanto a emissões de gases de efeito estufa (GEE). 2030 É a data em que o Brasil será um dos 5 países mundiais com maior potencial para redução. 10% Das ações para diminuição tem custo negativo! - Negativo: 55% Das emissões do Brasil vem do desmatamento e a previsão é de que reduzirá este valor para 43% das emissões do País em 2030, porém ainda insuficiente para zerar... + Positivo: Frota com Etanol + Hidroelétricas – energias mais limpas CONSTRUA VERDE Fonte: Mckinsey - http://www.mckinsey.com.br/

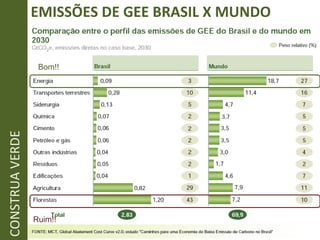

13. EMISSÕES DE GEE BRASIL X MUNDO CONSTRUA VERDE Bom!! Ruim!!

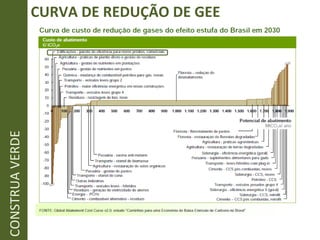

14. CURVA DE REDUÇÃO DE GEE CONSTRUA VERDE

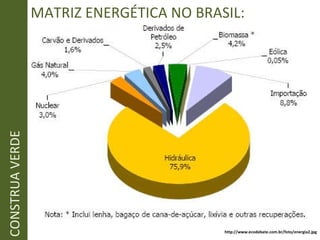

15. http://www.ecodebate.com.br/foto/energia2.jpg CONSTRUA VERDE MATRIZ ENERGÉTICA NO BRASIL:

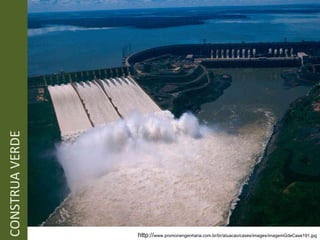

16. CONSTRUA VERDE http:// www.promonengenharia.com.br/br/atuacao/cases/images/imagemGdeCase191.jpg

17. CONSTRUA VERDE http:// ipt.olhares.com/data/big/132/1325250.jpg

18. PORQUÊ ARQUITETURA & CONSTRUÇÃO SUSTENTÁVEIS? CONSTRUA VERDE 2

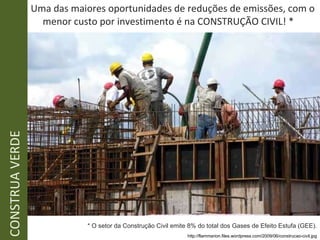

19. Uma das maiores oportunidades de reduções de emissões, com o menor custo por investimento é na CONSTRUÇÃO CIVIL! * CONSTRUA VERDE http://flammarion.files.wordpress.com/2009/06/construcao-civil.jpg * O setor da Construção Civil emite 8% do total dos Gases de Efeito Estufa (GEE).

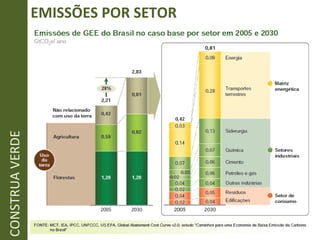

20. CONSTRUA VERDE EMISSÕES POR SETOR

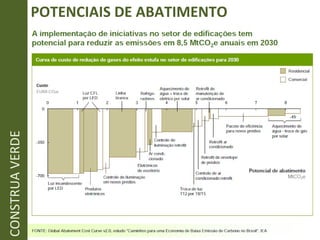

21. POTENCIAIS DE ABATIMENTO CONSTRUA VERDE

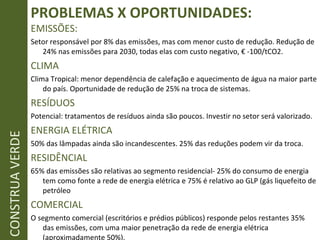

22. EMISSÕES: Setor responsável por 8% das emissões, mas com menor custo de redução. Redução de 24% nas emissões para 2030, todas elas com custo negativo, € -100/tCO2. CLIMA Clima Tropical: menor dependência de calefação e aquecimento de água na maior parte do país. Oportunidade de redução de 25% na troca de sistemas. RESÍDUOS Potencial: tratamentos de resíduos ainda são poucos. Investir no setor será valorizado. ENERGIA ELÉTRICA 50% das lâmpadas ainda são incandescentes. 25% das reduções podem vir da troca. RESIDÊNCIAL 65% das emissões são relativas ao segmento residencial- 25% do consumo de energia tem como fonte a rede de energia elétrica e 75% é relativo ao GLP (gás liquefeito de petróleo COMERCIAL O segmento comercial (escritórios e prédios públicos) responde pelos restantes 35% das emissões, com uma maior penetração da rede de energia elétrica (aproximadamente 50%). CONSTRUA VERDE PROBLEMAS X OPORTUNIDADES:

23. CONSUMOS DE ÁGUA E ENERGIA CONSTRUA VERDE http://strangepaths.com/wp-content/uploads/2007/01/earth_2.jpg

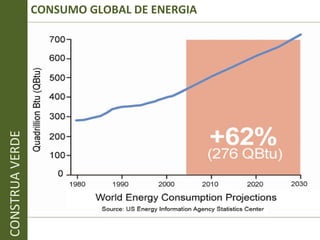

24. CONSUMO GLOBAL DE ENERGIA CONSTRUA VERDE

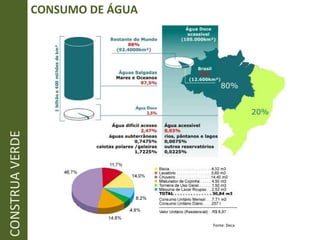

25. CONSUMO DE ÁGUA Fonte: Deca CONSTRUA VERDE

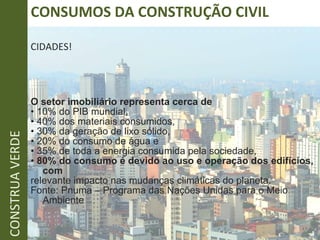

26. CONSUMOS DA CONSTRUÇÃO CIVIL CIDADES! O setor imobiliário representa cerca de • 10% do PIB mundial, • 40% dos materiais consumidos, • 30% da geração de lixo sólido, • 20% do consumo de água e • 35% de toda a energia consumida pela sociedade, • 80% do consumo é devido ao uso e operação dos edifícios, com relevante impacto nas mudanças climáticas do planeta. Fonte: Pnuma – Programa das Nações Unidas para o Meio Ambiente CONSTRUA VERDE

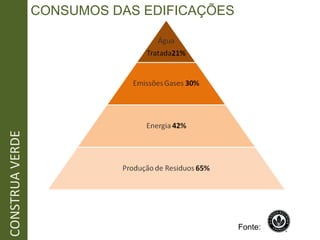

27. CONSTRUA VERDE CONSUMOS DAS EDIFICAÇÕES ENERGIA 30% Fonte:

28. CONSTRUA VERDE ECONOMIAS POSSÍVEIS ENERGIA 30% Fonte:

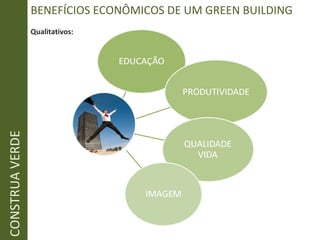

29. BENEFÍCIOS ECONÔMICOS DE UM GREEN BUILDING Qualitativos: CONSTRUA VERDE

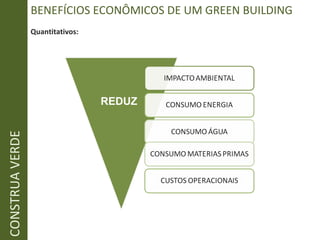

30. BENEFÍCIOS ECONÔMICOS DE UM GREEN BUILDING Quantitativos: CONSTRUA VERDE REDU Z

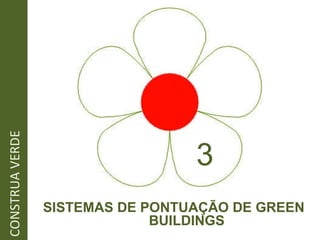

31. SISTEMAS DE PONTUAÇÃO DE GREEN BUILDINGS CONSTRUA VERDE 3

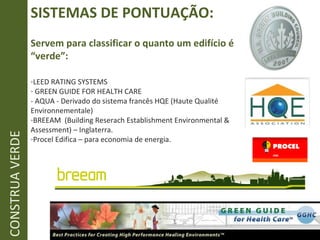

32. SISTEMAS DE PONTUAÇÃO: Servem para classificar o quanto um edifício é “verde”: LEED RATING SYSTEMS GREEN GUIDE FOR HEALTH CARE - AQUA - Derivado do sistema francês HQE (Haute Qualité Environnementale ) BREEAM (Building Reserach Establishment Environmental & Assessment) – Inglaterra. Procel Edifica – para economia de energia. CONSTRUA VERDE

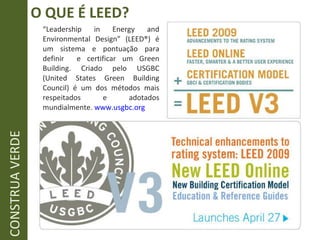

33. “ Leadership in Energy and Environmental Design” (LEED ® ) é um sistema e pontuação para definir e certificar um Green Building. Criado pelo USGBC (United States Green Building Council) é um dos métodos mais respeitados e adotados mundialmente. www.usgbc.org O QUE É LEED? CONSTRUA VERDE

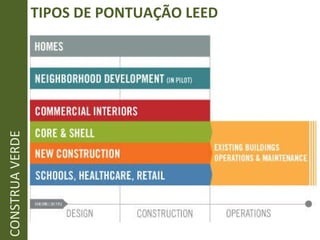

34. TIPOS DE PONTUAÇÃO LEED CONSTRUA VERDE

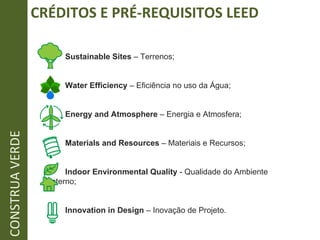

35. CRÉDITOS E PRÉ-REQUISITOS LEED Sustainable Sites – Terrenos; Water Efficiency – Eficiência no uso da Água; Energy and Atmosphere – Energia e Atmosfera; Materials and Resources – Materiais e Recursos; Indoor Environmental Quality - Qualidade do Ambiente Interno; Innovation in Design – Inovação de Projeto. CONSTRUA VERDE

36. PROJETO SUSTENTÁVEL 4 CONSTRUA VERDE

37. PROJETO SUSTENTÁVEL Devem-se considerar os seguintes seis aspectos para o projeto ser integrado, eficiente e sustentável: CONSTRUA VERDE

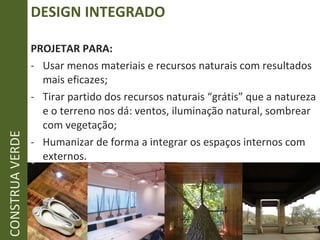

38. DESIGN INTEGRADO PROJETAR PARA: Usar menos materiais e recursos naturais com resultados mais eficazes; Tirar partido dos recursos naturais “grátis” que a natureza e o terreno nos dá: ventos, iluminação natural, sombrear com vegetação; Humanizar de forma a integrar os espaços internos com externos. CONSTRUA VERDE

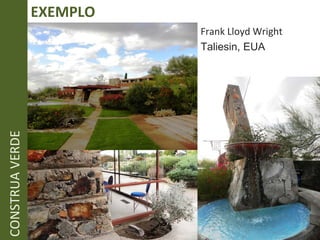

39. EXEMPLO CONSTRUA VERDE Frank Lloyd Wright Taliesin, EUA

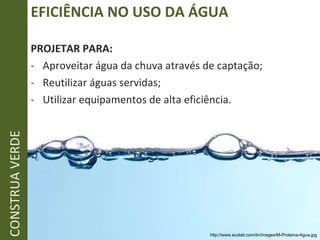

40. EFICIÊNCIA NO USO DA ÁGUA PROJETAR PARA: Aproveitar água da chuva através de captação; Reutilizar águas servidas; Utilizar equipamentos de alta eficiência. CONSTRUA VERDE http://www.ecolab.com/br/images/M-Proteina-Agua.jpg

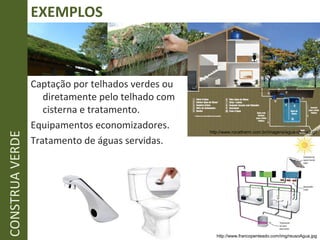

41. EXEMPLOS CONSTRUA VERDE Captação por telhados verdes ou diretamente pelo telhado com cisterna e tratamento. Equipamentos economizadores. Tratamento de águas servidas. http://www.rocatherm.com.br/imagens/agua-chuva2.gif http://www.francopenteado.com/img/reusoAgua.jpg

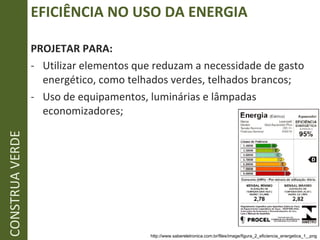

42. EFICIÊNCIA NO USO DA ENERGIA PROJETAR PARA: Utilizar elementos que reduzam a necessidade de gasto energético, como telhados verdes, telhados brancos; Uso de equipamentos, luminárias e lâmpadas economizadores; CONSTRUA VERDE http://www.sabereletronica.com.br/files/image/figura_2_eficiencia_energetica_1_.png

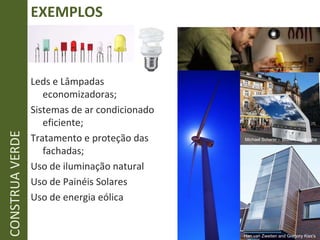

43. EXEMPLOS CONSTRUA VERDE Leds e Lâmpadas economizadoras; Sistemas de ar condicionado eficiente; Tratamento e proteção das fachadas; Uso de iluminação natural Uso de Painéis Solares Uso de energia eólica Han van Zweiten and Gregory Kiss's Michael Scherer - Bozen, Alemanha

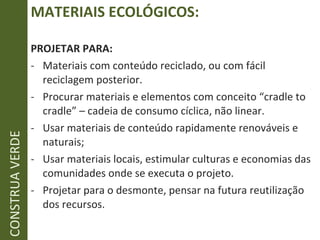

44. MATERIAIS ECOLÓGICOS: PROJETAR PARA: Materiais com conteúdo reciclado, ou com fácil reciclagem posterior. Procurar materiais e elementos com conceito “cradle to cradle” – cadeia de consumo cíclica, não linear. Usar materiais de conteúdo rapidamente renováveis e naturais; Usar materiais locais, estimular culturas e economias das comunidades onde se executa o projeto. Projetar para o desmonte, pensar na futura reutilização dos recursos. CONSTRUA VERDE

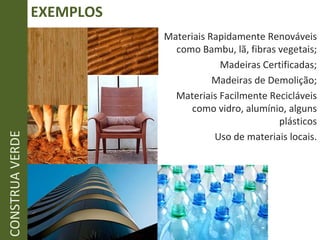

45. EXEMPLOS CONSTRUA VERDE Materiais Rapidamente Renováveis como Bambu, lã, fibras vegetais; Madeiras Certificadas; Madeiras de Demolição; Materiais Facilmente Recicláveis como vidro, alumínio, alguns plásticos Uso de materiais locais.

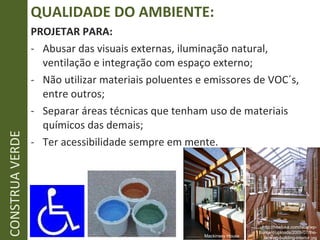

46. QUALIDADE DO AMBIENTE: PROJETAR PARA: Abusar das visuais externas, iluminação natural, ventilação e integração com espaço externo; Não utilizar materiais poluentes e emissores de VOC´s, entre outros; Separar áreas técnicas que tenham uso de materiais químicos das demais; Ter acessibilidade sempre em mente. CONSTRUA VERDE http://heatusa.com/blog/wp-content/uploads/2009/07/the-lansing-building-interior.jpg Mackinsey House

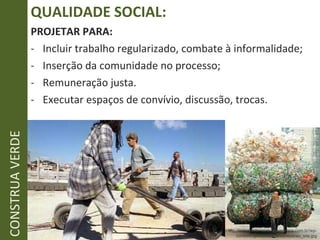

47. QUALIDADE SOCIAL: PROJETAR PARA: Incluir trabalho regularizado, combate à informalidade; Inserção da comunidade no processo; Remuneração justa. Executar espaços de convívio, discussão, trocas. CONSTRUA VERDE http://independenciasulamericana.com.br/wp-content/uploads/2009/03/mutirao_site.jpg

48. 1 - Definição do projeto 2 - Formação de Equipe 3 - Educação e Estabelecimento de Metas 4 - Avaliação do Terreno 5 - Análise do “Baseline” 6 - Conceitos de Projeto 7 - Otimização do Design 8 - Documentação e Especificação 9 - Licitações e Construção 10 – Pós Ocupação 10 PASSOS DO PROJETO SUSTENTÁVEL: CONSTRUA VERDE

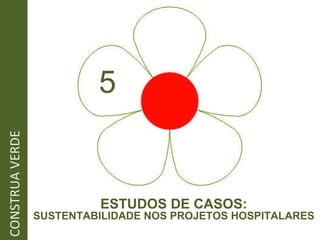

49. ESTUDOS DE CASOS: SUSTENTABILIDADE NOS PROJETOS HOSPITALARES CONSTRUA VERDE 5

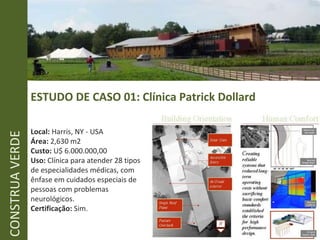

50. ESTUDO DE CASO 01: Clínica Patrick Dollard CONSTRUA VERDE Local: Harris, NY - USA Área: 2,630 m2 Custo: U$ 6.000.000,00 Uso: Clínica para atender 28 tipos de especialidades médicas, com ênfase em cuidados especiais de pessoas com problemas neurológicos. Certificação: Sim.

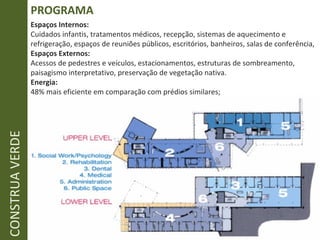

51. PROGRAMA CONSTRUA VERDE Espaços Internos: Cuidados infantis, tratamentos médicos, recepção, sistemas de aquecimento e refrigeração, espaços de reuniões públicos, escritórios, banheiros, salas de conferência, Espaços Externos: Acessos de pedestres e veículos, estacionamentos, estruturas de sombreamento, paisagismo interpretativo, preservação de vegetação nativa. Energia: 48% mais eficiente em comparação com prédios similares;

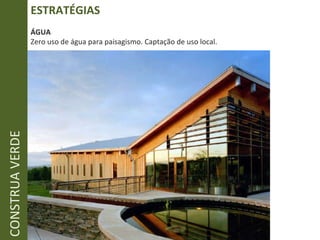

52. ESTRATÉGIAS CONSTRUA VERDE ÁGUA Zero uso de água para paisagismo. Captação de uso local.

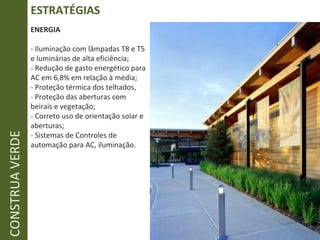

53. ESTRATÉGIAS CONSTRUA VERDE ENERGIA - Iluminação com lâmpadas T8 e T5 e luminárias de alta eficiência; - Redução de gasto energético para AC em 6,8% em relação à média; - Proteção térmica dos telhados, - Proteção das aberturas com beirais e vegetação; - Correto uso de orientação solar e aberturas; - Sistemas de Controles de automação para AC, iluminação.

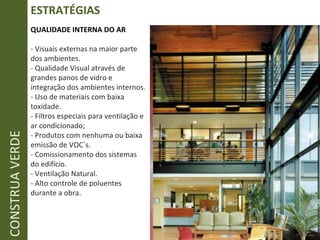

54. ESTRATÉGIAS CONSTRUA VERDE QUALIDADE INTERNA DO AR - Visuais externas na maior parte dos ambientes. - Qualidade Visual através de grandes panos de vidro e integração dos ambientes internos. - Uso de materiais com baixa toxidade. - Filtros especiais para ventilação e ar condicionado; - Produtos com nenhuma ou baixa emissão de VOC´s. - Comissionamento dos sistemas do edifício. - Ventilação Natural. - Alto controle de poluentes durante a obra.

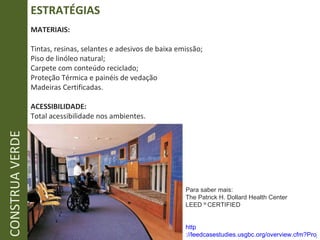

55. ESTRATÉGIAS CONSTRUA VERDE MATERIAIS: Tintas, resinas, selantes e adesivos de baixa emissão; Piso de linóleo natural; Carpete com conteúdo reciclado; Proteção Térmica e painéis de vedação Madeiras Certificadas. ACESSIBILIDADE: Total acessibilidade nos ambientes. Para saber mais: The Patrick H. Dollard Health Center LEED ® CERTIFIED http ://leedcasestudies.usgbc.org/overview.cfm?ProjectID=233

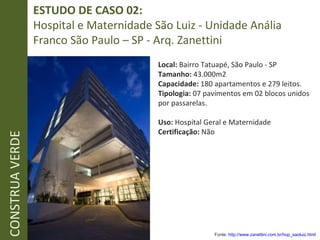

56. ESTUDO DE CASO 02: Hospital e Maternidade São Luiz - Unidade Anália Franco São Paulo – SP - Arq. Zanettini CONSTRUA VERDE Fonte: http://www.zanettini.com.br/hop_saoluiz.html Local: Bairro Tatuapé, São Paulo - SP Tamanho: 43.000m2 Capacidade: 180 apartamentos e 279 leitos. Tipologia: 07 pavimentos em 02 blocos unidos por passarelas. Uso: Hospital Geral e Maternidade Certificação: Não

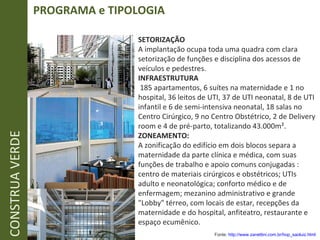

57. PROGRAMA e TIPOLOGIA CONSTRUA VERDE SETORIZAÇÃO A implantação ocupa toda uma quadra com clara setorização de funções e disciplina dos acessos de veículos e pedestres. INFRAESTRUTURA 185 apartamentos, 6 suítes na maternidade e 1 no hospital, 36 leitos de UTI, 37 de UTI neonatal, 8 de UTI infantil e 6 de semi-intensiva neonatal, 18 salas no Centro Cirúrgico, 9 no Centro Obstétrico, 2 de Delivery room e 4 de pré-parto, totalizando 43.000m². ZONEAMENTO: A zonificação do edifício em dois blocos separa a maternidade da parte clínica e médica, com suas funções de trabalho e apoio comuns conjugadas : centro de materiais cirúrgicos e obstétricos; UTIs adulto e neonatológica; conforto médico e de enfermagem; mezanino administrativo e grande "Lobby" térreo, com locais de estar, recepções da maternidade e do hospital, anfiteatro, restaurante e espaço ecumênico. Fonte: http://www.zanettini.com.br/hop_saoluiz.html

58. ESTRATÉGIAS SUSTENTÁVEIS CONSTRUA VERDE TOPOGRAFIA Projeto explorou a tipografia sem alterar muito o terreno; ORIENTAÇÃO SOLAR: Estudo avançado do posicionamento do edifício e aberturas; USO DE ESPAÇOS INTEGRADOS: cobertura, praça superior central, varandas dos apartamentos, espaços de estar e convivência ajardinados, além da área verde resultante da ILUMINAÇÃO E VENTILAÇÃO NATURAIS: farta iluminação e ventilação naturais com significativa economia de energia. As varandas representam espaços de mediação climática entre o exterior e os ambientes interiores aprazíveis Fontes: http:// www.zanettini.com.br/hop_saoluiz.html & http://www.arcoweb.com.br/arquitetura/siegbert-zanettini-hospital-sao-23-07-2008.html

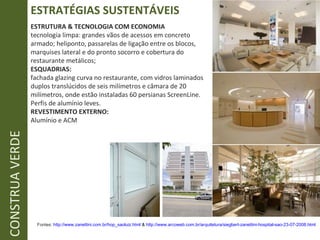

59. ESTRATÉGIAS SUSTENTÁVEIS CONSTRUA VERDE ESTRUTURA & TECNOLOGIA COM ECONOMIA tecnologia limpa: grandes vãos de acessos em concreto armado; heliponto, passarelas de ligação entre os blocos, marquises lateral e do pronto socorro e cobertura do restaurante metálicos; ESQUADRIAS: fachada glazing curva no restaurante, com vidros laminados duplos translúcidos de seis milímetros e câmara de 20 milímetros, onde estão instaladas 60 persianas ScreenLine. Perfis de alumínio leves. REVESTIMENTO EXTERNO: Alumínio e ACM Fontes: http:// www.zanettini.com.br/hop_saoluiz.html & http://www.arcoweb.com.br/arquitetura/siegbert-zanettini-hospital-sao-23-07-2008.html

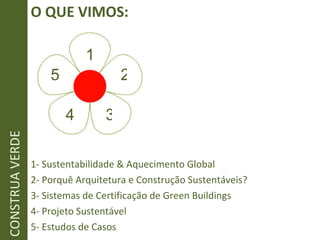

60. O QUE VIMOS: 1- Sustentabilidade & Aquecimento Global 2- Porquê Arquitetura e Construção Sustentáveis? 3- Sistemas de Certificação de Green Buildings 4- Projeto Sustentável 5- Estudos de Casos CONSTRUA VERDE 1 2 3 4 5

61. “ If you want to go quickly go alone. If you want to go far, go together” Se você quer ir rápido, vá sozinho. Se você quiser ir longe, vá junto. Provérbio Africano CONSTRUA VERDE OBRIGADA!

62. PERGUNTAS CONSTRUA VERDE

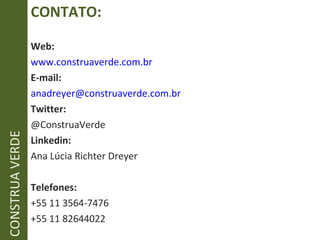

63. CONTATO: Web: www.construaverde.com.br E-mail: [email_address] Twitter: @ConstruaVerde Linkedin: Ana Lúcia Richter Dreyer Telefones: +55 11 3564-7476 +55 11 82644022 CONSTRUA VERDE

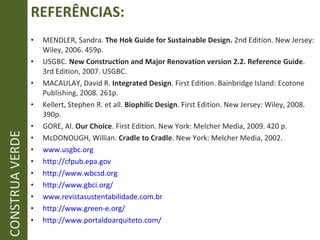

64. REFERÊNCIAS: MENDLER, Sandra. The Hok Guide for Sustainable Design. 2nd Edition. New Jersey: Wiley, 2006. 459p. USGBC. New Construction and Major Renovation version 2.2. Reference Guide . 3rd Edition, 2007. USGBC. MACAULAY, David R. Integrated Design . First Edition. Bainbridge Island: Ecotone Publishing, 2008. 261p. Kellert, Stephen R. et all. Biophilic Design . First Edition. New Jersey: Wiley, 2008. 390p. GORE, Al. Our Choice . First Edition. New York: Melcher Media, 2009. 420 p. McDONOUGH, Willian. Cradle to Cradle . New York: Melcher Media, 2002. www.usgbc.org http://cfpub.epa.gov http://www.wbcsd.org http://www.gbci.org/ www.revistasustentabilidade.com.br http://www.green-e.org/ http://www.portaldoarquiteto.com/ CONSTRUA VERDE
