1. ACÚSTICA EM
SALA DE
CINEMA
O que é acústica e sua importância para o cinema
Prof. Marco Aurélio - Física

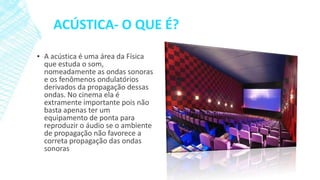

2. ACÚSTICA- O QUE É?
▪ A acústica é uma área da Física
que estuda o som,
nomeadamente as ondas sonoras
e os fenômenos ondulatórios
derivados da propagação dessas
ondas. No cinema ela é
extramente importante pois não
basta apenas ter um
equipamento de ponta para
reproduzir o áudio se o ambiente
de propagação não favorece a
correta propagação das ondas
sonoras

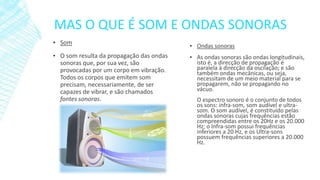

3. MAS O QUE É SOM E ONDAS SONORAS
▪ Som
▪ O som resulta da propagação das ondas
sonoras que, por sua vez, são
provocadas por um corpo em vibração.
Todos os corpos que emitem som
precisam, necessariamente, de ser
capazes de vibrar, e são chamados
fontes sonoras.
▪ Ondas sonoras
▪ As ondas sonoras são ondas longitudinais,
isto é, a direcção de propagação é
paralela à direcção da oscilação; e são
também ondas mecânicas, ou seja,
necessitam de um meio material para se
propagarem, não se propagando no
vácuo.
O espectro sonoro é o conjunto de todos
os sons: infra-som, som audível e ultrasom. O som audível, é constituído pelas
ondas sonoras cujas frequências estão
compreendidas entre os 20Hz e os 20.000
Hz; o Infra-som possui frequências
inferiores a 20 Hz, e os Ultra-sons
possuem frequências superiores a 20.000
Hz.

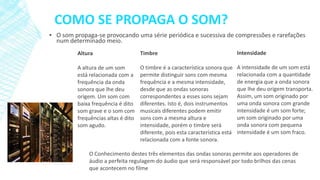

4. COMO SE PROPAGA O SOM?
▪ O som propaga-se provocando uma série periódica e sucessiva de compressões e rarefações
num determinado meio.
Altura
Timbre
Intensidade
A altura de um som
está relacionada com a
frequência da onda
sonora que lhe deu
origem. Um som com
baixa frequência é dito
som grave e o som com
frequências altas é dito
som agudo.
O timbre é a característica sonora que
permite distinguir sons com mesma
frequência e a mesma intensidade,
desde que as ondas sonoras
correspondentes a esses sons sejam
diferentes. Isto é, dois instrumentos
musicais diferentes podem emitir
sons com a mesma altura e
intensidade, porém o timbre será
diferente, pois esta característica está
relacionada com a fonte sonora.
A intensidade de um som está
relacionada com a quantidade
de energia que a onda sonora
que lhe deu origem transporta.
Assim, um som originado por
uma onda sonora com grande
intensidade é um som forte;
um som originado por uma
onda sonora com pequena
intensidade é um som fraco.
O Conhecimento destes três elementos das ondas sonoras permite aos operadores de
áudio a perfeita regulagem do áudio que será responsável por todo brilhos das cenas
que acontecem no filme

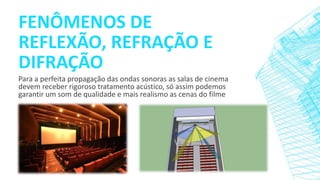

5. FENÔMENOS DE
REFLEXÃO, REFRAÇÃO E
DIFRAÇÃO
Para a perfeita propagação das ondas sonoras as salas de cinema
devem receber rigoroso tratamento acústico, só assim podemos
garantir um som de qualidade e mais realismo as cenas do filme

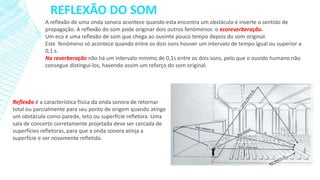

6. REFLEXÃO DO SOM
A reflexão de uma onda sonora acontece quando esta encontra um obstáculo e inverte o sentido de
propagação. A reflexão do som pode originar dois outros fenómenos: o ecoreverberação.
Um eco é uma reflexão de som que chega ao ouvinte pouco tempo depois do som original.
Este fenómeno só acontece quando entre os dois sons houver um intervalo de tempo igual ou superior a
0,1 s.
Na reverberação não há um intervalo mínimo de 0,1s entre os dois sons, pelo que o ouvido humano não
consegue distingui-los, havendo assim um reforço do som original.
Reflexão é a característica física da onda sonora de retornar
total ou parcialmente para seu ponto de origem quando atinge
um obstáculo como parede, teto ou superfície refletora. Uma
sala de concerto corretamente projetada deve ser cercada de
superfícies refletoras, para que a onda sonora atinja a
superfície e ser novamente refletida.

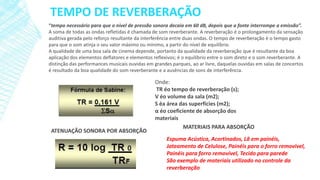

7. TEMPO DE REVERBERAÇÃO
“tempo necessário para que o nível de pressão sonora decaia em 60 dB, depois que a fonte interrompe a emissão”.
A soma de todas as ondas refletidas é chamada de som reverberante. A reverberação é o prolongamento da sensação
auditiva gerada pelo reforço resultante da interferência entre duas ondas. O tempo de reverberação é o tempo gasto
para que o som atinja o seu valor máximo ou mínimo, a partir do nível de equilíbrio.
A qualidade de uma boa sala de cinema depende, portanto da qualidade da reverberação que é resultante da boa
aplicação dos elementos deflatores e elementos reflexivos; é o equilíbrio entre o som direto e o som reverberante. A
distinção das performances musicais ouvidas em grandes parques, ao ar livre, daquelas ouvidas em salas de concertos
é resultado da boa qualidade do som reverberante e a ausências de sons de interferência.
ATENUAÇÃO SONORA POR ABSORÇÃO
Onde:
TR éo tempo de reverberação (s);
V éo volume da sala (m2);
S éa área das superfícies (m2);
α éo coeficiente de absorção dos
materiais
MATERIAIS PARA ABSORÇÃO
Espuma Acústica, Acortinados, Lã em painéis,
Jateamento de Celulose, Painéis para o forro removivel,
Painéis para forro removível, Tecido para parede
São exemplo de materiais utilizado no controle da
reverberação

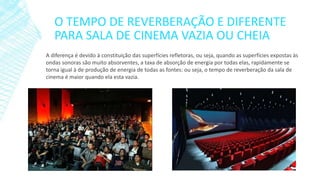

8. O TEMPO DE REVERBERAÇÃO E DIFERENTE
PARA SALA DE CINEMA VAZIA OU CHEIA
A diferença é devido à constituição das superfícies refletoras, ou seja, quando as superfícies expostas às
ondas sonoras são muito absorventes, a taxa de absorção de energia por todas elas, rapidamente se
torna igual à de produção de energia de todas as fontes: ou seja, o tempo de reverberação da sala de
cinema é maior quando ela esta vazia.

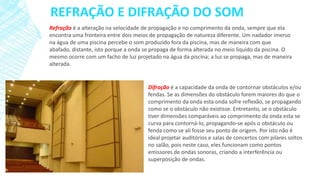

9. REFRAÇÃO E DIFRAÇÃO DO SOM
Refração é a alteração na velocidade de propagação e no comprimento da onda, sempre que ela
encontra uma fronteira entre dois meios de propagação de natureza diferente. Um nadador imerso
na água de uma piscina percebe o som produzido fora da piscina, mas de maneira com que
abafado, distante, isto porque a onda se propaga de forma alterada no meio líquido da piscina. O
mesmo ocorre com um facho de luz projetado na água da piscina; a luz se propaga, mas de maneira
alterada.
Difração é a capacidade da onda de contornar obstáculos e/ou
fendas. Se as dimensões do obstáculo forem maiores do que o
comprimento da onda esta onda sofre reflexão, se propagando
como se o obstáculo não existisse. Entretanto, se o obstáculo
tiver dimensões comparáveis ao comprimento da onda esta se
curva para contorná-lo, propagando-se após o obstáculo ou
fenda como se ali fosse seu ponto de origem. Por isto não é
ideal projetar auditórios e salas de concertos com pilares soltos
no salão, pois neste caso, eles funcionam como pontos
emissores de ondas sonoras, criando a interferência ou
superposição de ondas.

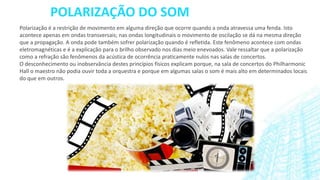

10. POLARIZAÇÃO DO SOM
Polarização é a restrição de movimento em alguma direção que ocorre quando a onda atravessa uma fenda. Isto
acontece apenas em ondas transversais; nas ondas longitudinais o movimento de oscilação se dá na mesma direção
que a propagação. A onda pode também sofrer polarização quando é refletida. Este fenômeno acontece com ondas
eletromagnéticas e é a explicação para o brilho observado nos dias meio enevoados. Vale ressaltar que a polarização
como a refração são fenômenos da acústica de ocorrência praticamente nulos nas salas de concertos.
O desconhecimento ou inobservância destes princípios físicos explicam porque, na sala de concertos do Philharmonic
Hall o maestro não podia ouvir toda a orquestra e porque em algumas salas o som é mais alto em determinados locais
do que em outros.

11. TRATAMENTO ACÚSTICO O SEGREDO DO SOM
Assim, o conhecimento dos princípios físicos da acústica, mais especificamente a difração, interferência e
reflexão é fundamental para projetar uma boa sala de cinema, a soma de todas as ondas refletidas é chamado
som reverberante. A qualidade de uma boa sala de concertos depende, portanto da qualidade da reverberação
que é uma combinação do volume da sala e da boa aplicação dos elementos deflatores e reflexivos.
O tempo necessário para o nível de som chegar ao máximo ou diminuir até zero, chamado tempo de
reverberação é a mais importante característica de uma sala de concertos.
DESSA FORMA SE NÃO TRABALHARMOS A ACUSTISCA DA SALA NÃO TEREMOS
QUALIDADES COM OS PRINCIPAIS SISTEMAS DIGITAIS DE AUDIO DE SALA DE
CINEMA QUE SÃO:
Digital Theater Systems (DTS)
Dolby Digital
Sony Dynamic Digital Sound (SDDS)
