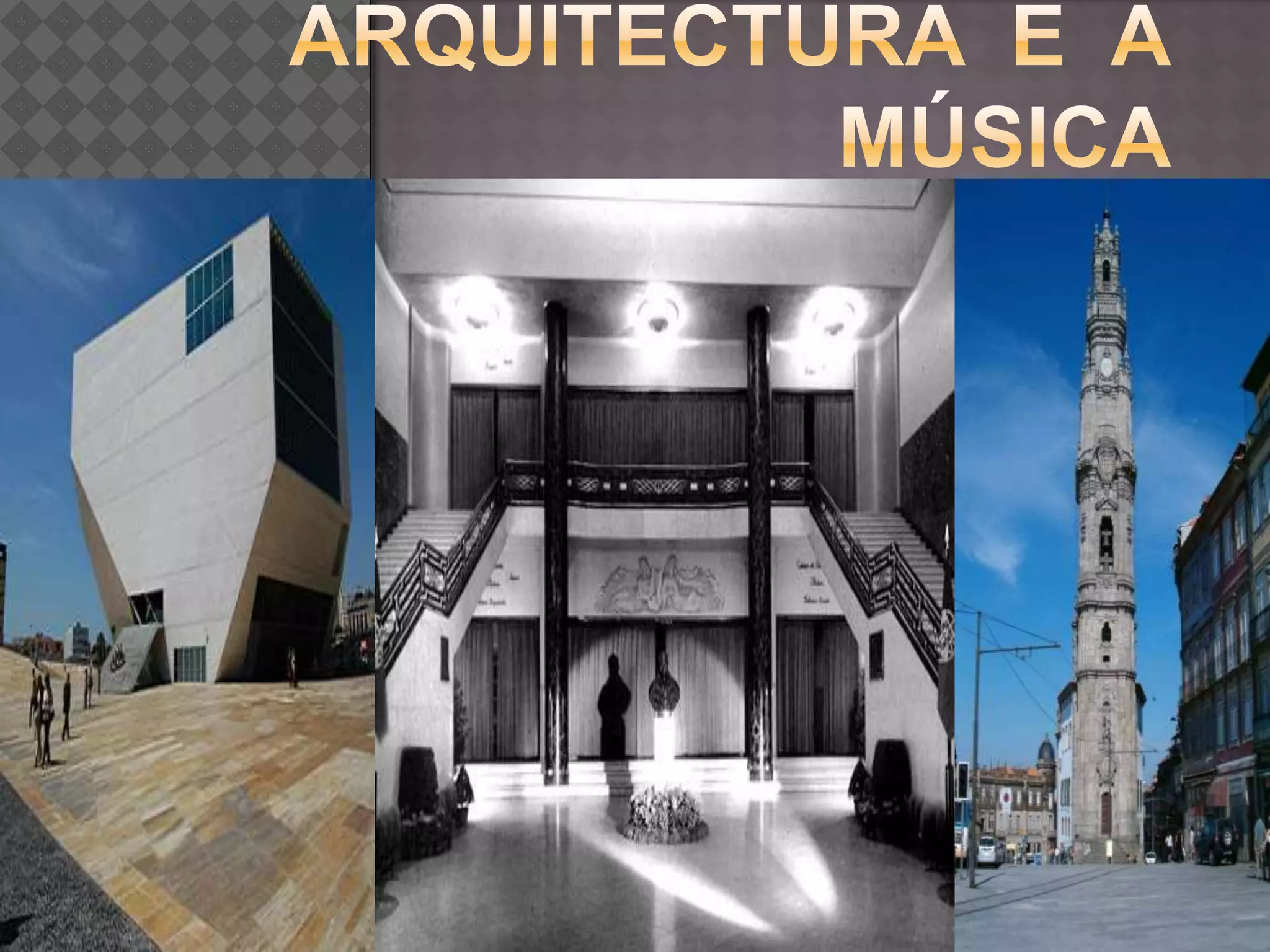

1. Arquitectura e a música 1arquitectura e musica09-09-2010

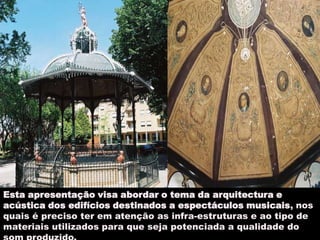

2. arquitectura e acustica 2Esta apresentação visa abordar o tema da arquitectura e acústica dos edifícios destinados a espectáculos musicais, nos quais é preciso ter em atenção as infra-estruturas e ao tipo de materiais utilizados para que seja potenciada a qualidade do som produzido.

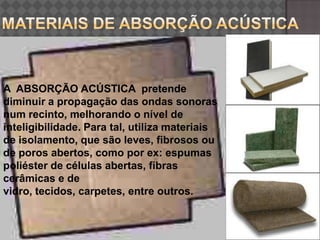

3. Materiais de absorção acústica3arquitectura e acustica A ABSORÇÃO ACÚSTICA pretende diminuir a propagação das ondas sonoras num recinto, melhorando o nível de inteligibilidade. Para tal, utiliza materiais de isolamento, que são leves, fibrosos ou de poros abertos, como por ex: espumas poliéster de células abertas, fibras cerâmicas e de vidro, tecidos, carpetes, entre outros.

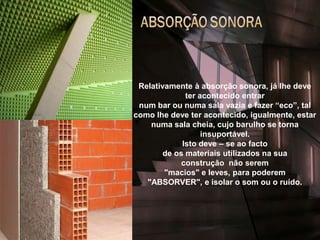

4. arquitectura e acustica 4.Relativamente à absorção sonora, já lhe deve ter acontecido entrarnum bar ou numa sala vazia e fazer “eco”, tal como lhe deve ter acontecido, igualmente, estar numa sala cheia, cujo barulho se torna insuportável.Isto deve – se ao factode os materiais utilizados na sua construção não serem "macios" e leves, para poderem "ABSORVER", e isolar o som ou o ruído.

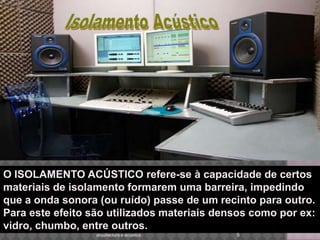

5. 5arquitectura e acustica Isolamento Acústico O ISOLAMENTO ACÚSTICO refere-se à capacidade de certos materiais de isolamento formarem uma barreira, impedindo que a onda sonora (ou ruído) passe de um recinto para outro. Para este efeito são utilizados materiais densos como por ex: vidro, chumbo, entre outros.

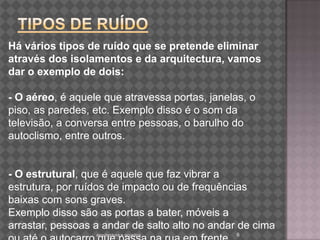

6. TIPOS DE RUÍDOarquitectura e acustica 6Há vários tipos de ruído que se pretende eliminar através dos isolamentos e da arquitectura, vamos dar o exemplo de dois:- O aéreo, é aquele que atravessa portas, janelas, o piso, as paredes, etc. Exemplo disso é o som da televisão, a conversa entre pessoas, o barulho do autoclismo, entre outros.- O estrutural, que é aquele que faz vibrar a estrutura, por ruídos de impacto ou de frequências baixas com sons graves.Exemplo disso são as portas a bater, móveis a arrastar, pessoas a andar de salto alto no andar de cima ou até o autocarro que passa na rua em frente.

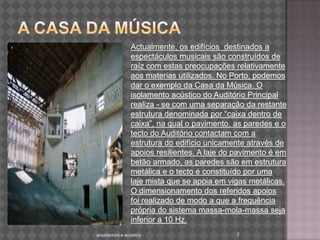

7. A casa da Música Actualmente, os edifícios destinados a espectáculos musicais são construídos de raíz com estas preocupações relativamente aos materias utilizados. No Porto, podemos dar o exemplo da Casa da Música. O isolamento acústico do Auditório Principal realiza - se com uma separação da restante estrutura denominada por “caixa dentro de caixa”, na qual o pavimento, as paredes e o tecto do Auditório contactam com a estrutura do edifício unicamente através de apoios resilientes. A laje do pavimento é em betão armado, as paredes são em estrutura metálica e o tecto é constituído por uma laje mista que se apoia em vigas metálicas. O dimensionamento dos referidos apoios foi realizado de modo a que a frequência própria do sistema massa-mola-massa seja inferior a 10 Hz.7arquitectura e acustica

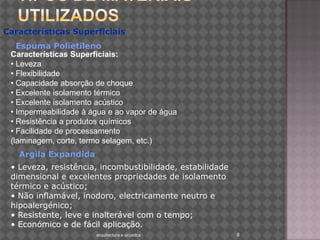

8. Tipos de materiais utilizadosarquitectura e acustica 8Características Superficiais:Características SuperficiaisEspuma PolietilenoCaracterísticas Superficiais:• Leveza • Flexibilidade • Capacidade absorção de choque • Excelente isolamento térmico • Excelente isolamento acústico • Impermeabilidade à água e ao vapor de água • Resistência a produtos químicos • Facilidade de processamento (laminagem, corte, termo selagem, etc.) Argila Expandida• Leveza, resistência, incombustibilidade, estabilidade dimensional e excelentes propriedades de isolamento térmico e acústico; • Não inflamável, inodoro, electricamente neutro e hipoalergénico; • Resistente, leve e inalterável com o tempo; • Económico e de fácil aplicação.

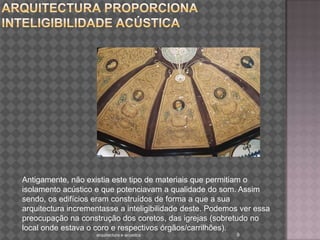

9. Edifícios antigos nos quais a arquitectura proporciona inteligibilidade acústica Antigamente, não existia este tipo de materiais que permitiam o isolamento acústico e que potenciavam a qualidade do som. Assim sendo, os edifícios eram construídos de forma a que a sua arquitectura incrementasse a inteligibilidade deste. Podemos ver essa preocupação na construção dos coretos, das igrejas (sobretudo no local onde estava o coro e respectivos órgãos/carrilhões).9arquitectura e acustica

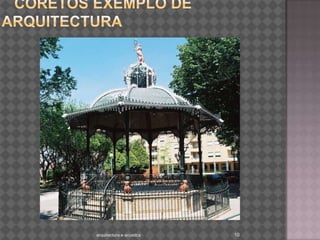

10. Coretos exemplo de arquitectura arquitectura e acustica 10

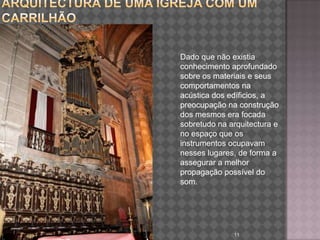

11. Arquitectura de uma igreja com um carrilhãoarquitectura e acustica 11Dado que não existia conhecimento aprofundado sobre os materiais e seus comportamentos na acústica dos edíficios, a preocupação na construção dos mesmos era focada sobretudo na arquitectura e no espaço que os instrumentos ocupavam nesses lugares, de forma a assegurar a melhor propagação possível do som.

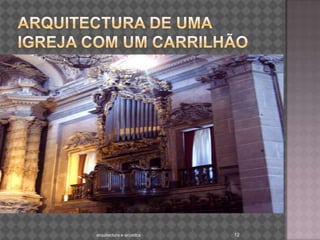

12. Arquitectura de uma igreja com um carrilhão arquitectura e acustica 12

13. Carrilhão está presente nos clerigosarquitectura e acustica 13

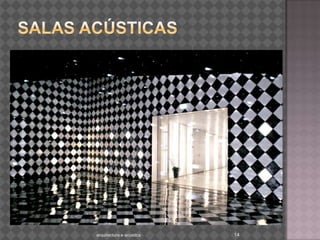

14. Salas acústicasarquitectura e acustica 14

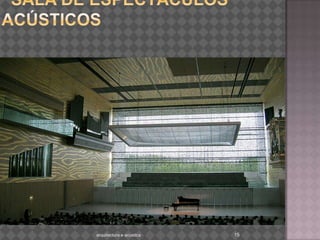

15. Sala de espectáculos acústicosarquitectura e acustica 15

16. Sala de espectáculos acústicosarquitectura e acustica 16

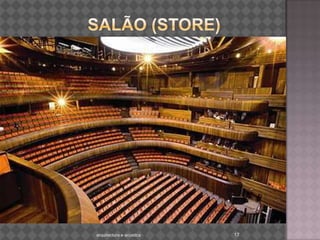

17. Salão (store)arquitectura e acustica 17

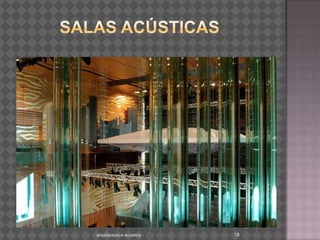

18. Salas acústicasarquitectura e acustica 18

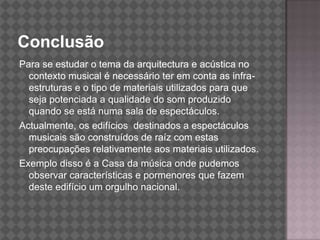

22. ConclusãoPara se estudar o tema da arquitectura e acústica no contexto musical é necessário ter em conta as infra-estruturas e o tipo de materiais utilizados para que seja potenciada a qualidade do som produzido quando se está numa sala de espectáculos.Actualmente, os edifícios destinados a espectáculos musicais são construídos de raíz com estas preocupações relativamente aos materiais utilizados. Exemplo disso é a Casa da música onde pudemos observar características e pormenores que fazem deste edifício um orgulho nacional.
