Som
Produção
e propagação do som

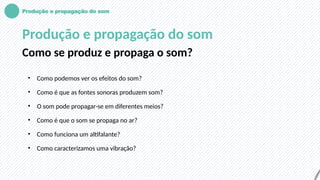

2. Produção e propagação do som
Produção e propagação do som
Como se produz e propaga o som?
• Como podemos ver os efeitos do som?
• Como é que as fontes sonoras produzem som?
• O som pode propagar-se em diferentes meios?
• Como é que o som se propaga no ar?
• Como funciona um altifalante?
• Como caracterizamos uma vibração?

3. Produção e propagação do som
Como podemos ver os efeitos do som?
O som pode provocar a vibração de corpos
• O som é produzido por fontes sonoras em vibração.
• Podemos ouvi-lo porque se propaga através do ar. Também pode viajar nos líquidos e nos sólidos.
• Em determinadas circunstâncias, podemos ver a vibração de corpos provocada pelo som,
como acontece com grãos de areia colocados sobre um prato próximo de uma coluna de
som.

4. Produção e propagação do som

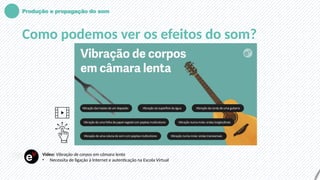

Como podemos ver os efeitos do som?
Vídeo: Vibração de corpos em câmara lenta
• Necessita de ligação à Internet e autenticação na Escola Virtual

5. Produção e propagação do som

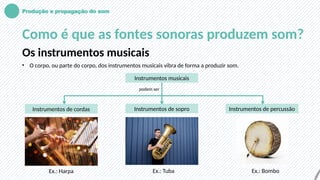

Como é que as fontes sonoras produzem som?
Os instrumentos musicais
• O corpo, ou parte do corpo, dos instrumentos musicais vibra de forma a produzir som.
Instrumentos musicais
Instrumentos de cordas Instrumentos de sopro Instrumentos de percussão
Ex.: Harpa Ex.: Tuba Ex.: Bombo
podem ser

6. Produção e propagação do som

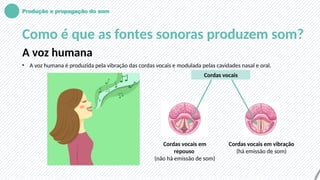

Como é que as fontes sonoras produzem som?
A voz humana
• A voz humana é produzida pela vibração das cordas vocais e modulada pelas cavidades nasal e oral.
Cordas vocais em
repouso
(não há emissão de som)
Cordas vocais em vibração
(há emissão de som)
Cordas vocais

7. Produção e propagação do som
O som pode propagar-se em diferentes meios?
Propagação do som nos meios materiais
Meios materiais de propagação do som
Sólidos Líquidos Gases
Ex.: Cimento da parede Ex.: Água do mar Ex.: Ar
podem ser

8. Produção e propagação do som

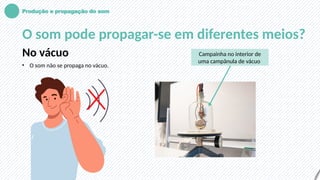

O som pode propagar-se em diferentes meios?
No vácuo
• O som não se propaga no vácuo.
Campainha no interior de
uma campânula de vácuo

9. Produção e propagação do som

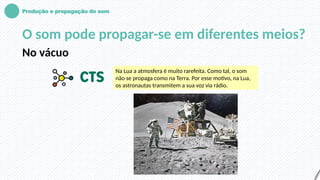

O som pode propagar-se em diferentes meios?
No vácuo
Na Lua a atmosfera é muito rarefeita. Como tal, o som
não se propaga como na Terra. Por esse motivo, na Lua,
os astronautas transmitem a sua voz via rádio.

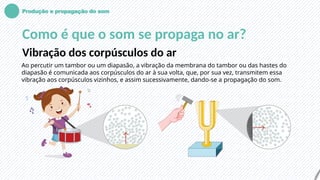

10. Produção e propagação do som
Como é que o som se propaga no ar?
Vibração dos corpúsculos do ar
Ao percutir um tambor ou um diapasão, a vibração da membrana do tambor ou das hastes do
diapasão é comunicada aos corpúsculos do ar à sua volta, que, por sua vez, transmitem essa
vibração aos corpúsculos vizinhos, e assim sucessivamente, dando-se a propagação do som.

11. Produção e propagação do som

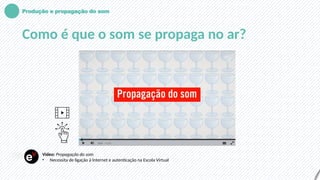

Como é que o som se propaga no ar?
Vídeo: Propagação do som
• Necessita de ligação à Internet e autenticação na Escola Virtual

12. Produção e propagação do som

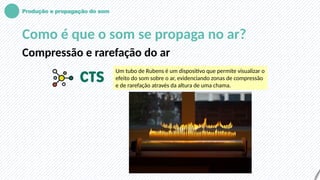

Como é que o som se propaga no ar?
Compressão e rarefação do ar
Um tubo de Rubens é um dispositivo que permite visualizar o
efeito do som sobre o ar, evidenciando zonas de compressão
e de rarefação através da altura de uma chama.

13. Produção e propagação do som

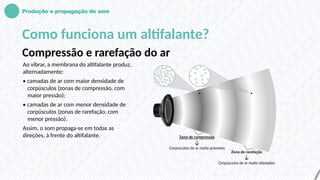

Como funciona um altifalante?
Compressão e rarefação do ar
Ao vibrar, a membrana do altifalante produz,
alternadamente:
• camadas de ar com maior densidade de
corpúsculos (zonas de compressão, com
maior pressão);
• camadas de ar com menor densidade de
corpúsculos (zonas de rarefação, com
menor pressão).
Assim, o som propaga-se em todas as
direções, à frente do altifalante.

14. Produção e propagação do som

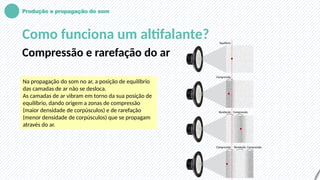

Como funciona um altifalante?
Compressão e rarefação do ar
Na propagação do som no ar, a posição de equilíbrio
das camadas de ar não se desloca.
As camadas de ar vibram em torno da sua posição de
equilíbrio, dando origem a zonas de compressão
(maior densidade de corpúsculos) e de rarefação
(menor densidade de corpúsculos) que se propagam
através do ar.

15. Produção e propagação do som

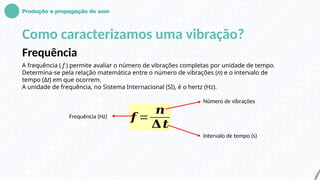

Como caracterizamos uma vibração?
Frequência
A frequência ( f ) permite avaliar o número de vibrações completas por unidade de tempo.
Determina-se pela relação matemática entre o número de vibrações (n) e o intervalo de
tempo (Δt) em que ocorrem.
A unidade de frequência, no Sistema Internacional (SI), é o hertz (Hz).
𝒇 =
𝒏
𝚫𝒕
Frequência (Hz)
Número de vibrações
Intervalo de tempo (s)

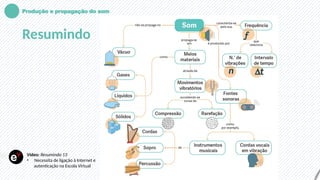

16. Produção e propagação do som
Resumindo
Vídeo: Resumindo 13
• Necessita de ligação à Internet e
autenticação na Escola Virtual

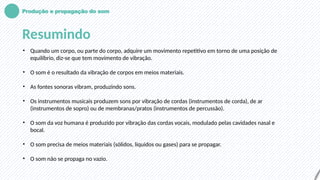

17. Produção e propagação do som
Resumindo
• Quando um corpo, ou parte do corpo, adquire um movimento repetitivo em torno de uma posição de
equilíbrio, diz-se que tem movimento de vibração.
• O som é o resultado da vibração de corpos em meios materiais.
• As fontes sonoras vibram, produzindo sons.
• Os instrumentos musicais produzem sons por vibração de cordas (instrumentos de corda), de ar
(instrumentos de sopro) ou de membranas/pratos (instrumentos de percussão).
• O som da voz humana é produzido por vibração das cordas vocais, modulado pelas cavidades nasal e
bocal.
• O som precisa de meios materiais (sólidos, líquidos ou gases) para se propagar.
• O som não se propaga no vazio.

18. Produção e propagação do som

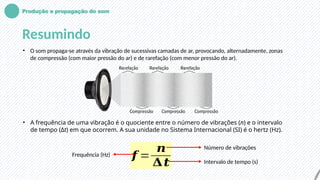

Resumindo
• O som propaga-se através da vibração de sucessivas camadas de ar, provocando, alternadamente, zonas
de compressão (com maior pressão do ar) e de rarefação (com menor pressão do ar).
• A frequência de uma vibração é o quociente entre o número de vibrações (n) e o intervalo
de tempo (Δt) em que ocorrem. A sua unidade no Sistema Internacional (SI) é o hertz (Hz).
𝒇 =
𝒏
𝚫𝒕
Frequência (Hz)
Número de vibrações
Intervalo de tempo (s)

19. Produção e propagação do som

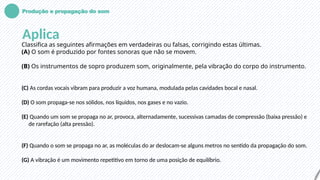

Aplica
Classifica as seguintes afirmações em verdadeiras ou falsas, corrigindo estas últimas.
(A) O som é produzido por fontes sonoras que não se movem.
(B) Os instrumentos de sopro produzem som, originalmente, pela vibração do corpo do instrumento.
(C) As cordas vocais vibram para produzir a voz humana, modulada pelas cavidades bocal e nasal.
(D) O som propaga-se nos sólidos, nos líquidos, nos gases e no vazio.
(E) Quando um som se propaga no ar, provoca, alternadamente, sucessivas camadas de compressão (baixa pressão) e
de rarefação (alta pressão).
(F) Quando o som se propaga no ar, as moléculas do ar deslocam-se alguns metros no sentido da propagação do som.
(G) A vibração é um movimento repetitivo em torno de uma posição de equilíbrio.

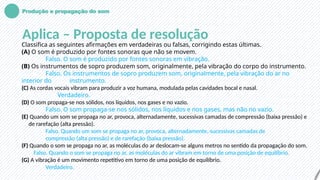

20. Produção e propagação do som
Aplica – Proposta de resolução
Classifica as seguintes afirmações em verdadeiras ou falsas, corrigindo estas últimas.
(A) O som é produzido por fontes sonoras que não se movem.
Falso. O som é produzido por fontes sonoras em vibração.
(B) Os instrumentos de sopro produzem som, originalmente, pela vibração do corpo do instrumento.
Falso. Os instrumentos de sopro produzem som, originalmente, pela vibração do ar no
interior do instrumento.
(C) As cordas vocais vibram para produzir a voz humana, modulada pelas cavidades bocal e nasal.
Verdadeiro.
(D) O som propaga-se nos sólidos, nos líquidos, nos gases e no vazio.
Falso. O som propaga-se nos sólidos, nos líquidos e nos gases, mas não no vazio.
(E) Quando um som se propaga no ar, provoca, alternadamente, sucessivas camadas de compressão (baixa pressão) e
de rarefação (alta pressão).
Falso. Quando um som se propaga no ar, provoca, alternadamente, sucessivas camadas de
compressão (alta pressão) e de rarefação (baixa pressão).
(F) Quando o som se propaga no ar, as moléculas do ar deslocam-se alguns metros no sentido da propagação do som.
Falso. Quando o som se propaga no ar, as moléculas do ar vibram em torno de uma posição de equilíbrio.
(G) A vibração é um movimento repetitivo em torno de uma posição de equilíbrio.
Verdadeiro.

21. Produção e propagação do som

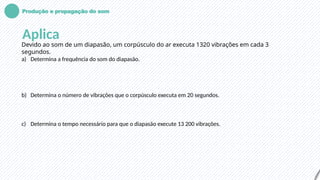

Aplica
Devido ao som de um diapasão, um corpúsculo do ar executa 1320 vibrações em cada 3
segundos.
a) Determina a frequência do som do diapasão.
b) Determina o número de vibrações que o corpúsculo executa em 20 segundos.
c) Determina o tempo necessário para que o diapasão execute 13 200 vibrações.

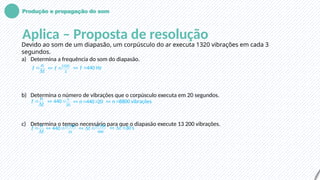

22. Produção e propagação do som
Aplica – Proposta de resolução
Devido ao som de um diapasão, um corpúsculo do ar executa 1320 vibrações em cada 3
segundos.
a) Determina a frequência do som do diapasão.
b) Determina o número de vibrações que o corpúsculo executa em 20 segundos.
c) Determina o tempo necessário para que o diapasão execute 13 200 vibrações.
n
f
t


1320
3
f
  440 Hz
f
 
n
f
t

 20
440 n
  440 20
n
   8800 vibrações
n
 
n
f
t


13 200
440
t

  13 200
440
t
   30 s
t
  

23. Produção e propagação do som

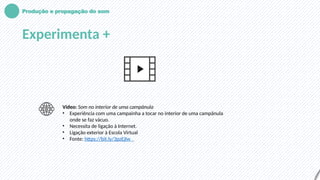

Experimenta +
Vídeo: Som no interior de uma campânula
• Experiência com uma campainha a tocar no interior de uma campânula
onde se faz vácuo.
• Necessita de ligação à Internet.
• Ligação exterior à Escola Virtual
• Fonte: https://bit.ly/3pzEjIw
