MINIST ÉRIO PÚB L I C O F E D E R A L
PROCURADORIA DA REPÚBLICA NO RIO GRANDE DO SUL
CPL - PR/RS TP 01/2009
ANEXO I - C
MEMORIAL DESCRITIVO
DE SERVIÇOS E MATERIAIS
PRM CAXIAS DO SUL
Página 1 de 9

1. Caracterização e normas aplicáveis
NR-18 - Norma Regulamentadora 18 , Ministério do Trabalho.
2. Descrição dos Serviços
2.1. Instalações Provisórias
Para iniciar os serviços, a Contratada deverá instalar as ligações provisórias de energia
elétrica e de água potável (ver posicionamento no Anexo I-A). A mesma ficará responsável por
solicitar a ligação provisória à respectiva concessionária.
• Ligação provisória de água
Quantificação dos insumos
obs.: esta quantificação é orientativa, devendo ser objeto de conferência pela Contratada.
Página 2 de 9
Ligação provisória de agua SER.CG UN 1
Encanador M.O. H 5
Ajudante de encanador M.O. H 5
MAT. UN 1
MAT. UN 1
MAT. UN 1
MAT. UN 1
MAT. M 2,5
MAT. UN 3
MAT. UN 1
Fita de vedação para tubos e conexões roscáveis (largura: 1/2 ") MAT. M 10,2
Torneira de pressão para pia longa de parede - padrão popular MAT. UN 1
Registro de gaveta (diâmetro da seção: 1 " / tipo de acabamento:
BRUTO)
Luva de ferro maleável galvanizado para líquidos, gases e vapores
(diâmetro da seção: 1 ")
Tampão de ferro maleável galvanizado para líquidos, gases e vapores
Tê 90 de ferro maleável galvanizado para líquidos, gases e vapores
Tubo de aço galvanizado com costura água/gás/fluídos não
corrosivos ao aço e zinco (diâmetro da seção: 1 ")
Cotovelo 90 de ferro maleável galvanizado para líquidos, gases e
vapores (diâmetro da seção: 1 ")
Cotovelo redução ferro maleável galvanizado para líquidos, gases e
vapores (diâmetro de entrada: 1 " / diâmetro de saída: 3/4 ")

• Ligação provisória de luz e força
Detalhe da ligação
Página 3 de 9
FORNECIMENTO EM TENSÃO SECUNDÁRIA - MEDIÇÃO À 2 FIOS - INSTALAÇÃO EM POSTE
IDENT. DESCRIÇÃO QUANT.
a POSTE DE CONCRETO, ALTURA MÍNIMA 6m - Padrão RGE
b RAMAL DE SERVIÇO CONDUTOR DE COBRE
c ISOLADOR ROLDANA PARA BAIXA TENSÃO
d ARMAÇÃO SECUNDÁRIA DE DOIS ESTRIBOS
e PARAFUSO CABEÇA QUADRADA
f CINTA DE AÇO
g LUVA PVC
h CURVA DE ENTRADA DE 180°
k CURVA DE ENTRADA DE 90°
j ELETRODUTO DE PVC RÍGIDO
l CAIXA PARA MEDIDOR, PADRÃO RGE
m SUPORTE DE MADEIRA DE LEI
n CONDUTOR DE COBRE NU
o ELETRODO DE ATERRAMENTO, COM CONECTOR
p ELETRODUTO DE PVC RÍGIDO
q CAIXA DE INSPEÇÃO DE ATERRAMENTO
1
V
4
2
4
4
4
2
2
V
1
2
V
V
V
V
sem escala
V = VARIÁVEL
NOTAS:
1- A ESPECIFICAÇÃO DETALHADA DOS COMPONENTES
É INDICADO NA LISTA DE MATERIAIS DO PROJETO
2- A DISTÂNCIA VERTICAL ENTRE A PARTE INFERIOR DE
QUALQUER CONDUTOR E O SOLO OU PISO, NÃO PODE
SER INFERIOR A 3.50m.
3- AS DIMENSÕES INDICADA SÃO OS VALORES MÍNIMOS
EXIGIDOS, EM ''cm''.
(VERNOTA2)
q
p
o
m
l
a
j
k
h
g
f
e
c
VISTA LATERALVISTA FRONTAL
CX. DE INSPEÇÃO
DE ATERRAMENTO
150±10
ALTERNATIVA
DE SAÍDA
n
b
20
20
d

2.2. Proteções
• Tapume
Deverá ser instalado tapume de proteção, com altura de 2,50m, nos locais indicados no
Anexo I-A. Inicialmente será instalado apenas o tapume frontal, que deverá ser removido e
reaproveitado na lateral esquerda do terreno após demolição da Edificação2.
Procedimentos de execução:
1) Cravar os pontaletes no solo, profundidade 0,50 cm, na posição vertical,
distanciados aproximadamente 1,10 m um do outro.
2) Fixar as chapas de madeira compensadas nos pontaletes através de pregos
colocadas na posição horizontal. Deve ter altura mínima de 2,20 m em relação ao nível do
terreno.
Normas específicas:
NR 18 Condições e meio ambiente do trabalho na indústria da construção - 18.39 -
Tapumes e galerias.
NBR 6495 - Execução de tabiques.
Página 4 de 9
SER.CG M2 71
Carpinteiro M.O. H 50,55
Servente M.O. H 50,55
Ferragempara portão de tapume MAT. KG 35,5
Chapa compensada resinada (espessura: 6,00 mm) MAT. M2 78,1
Prego (tipo de prego: 18x27) MAT. KG 10,65
MAT. M 223,65
TAPUME de chapa de madeira compensada, inclusive montagem -
madeira compensada resinada e=6 mm
Pontalete 3a. construção (seção transversal: 3x3 " / tipo de madeira:
cedro)

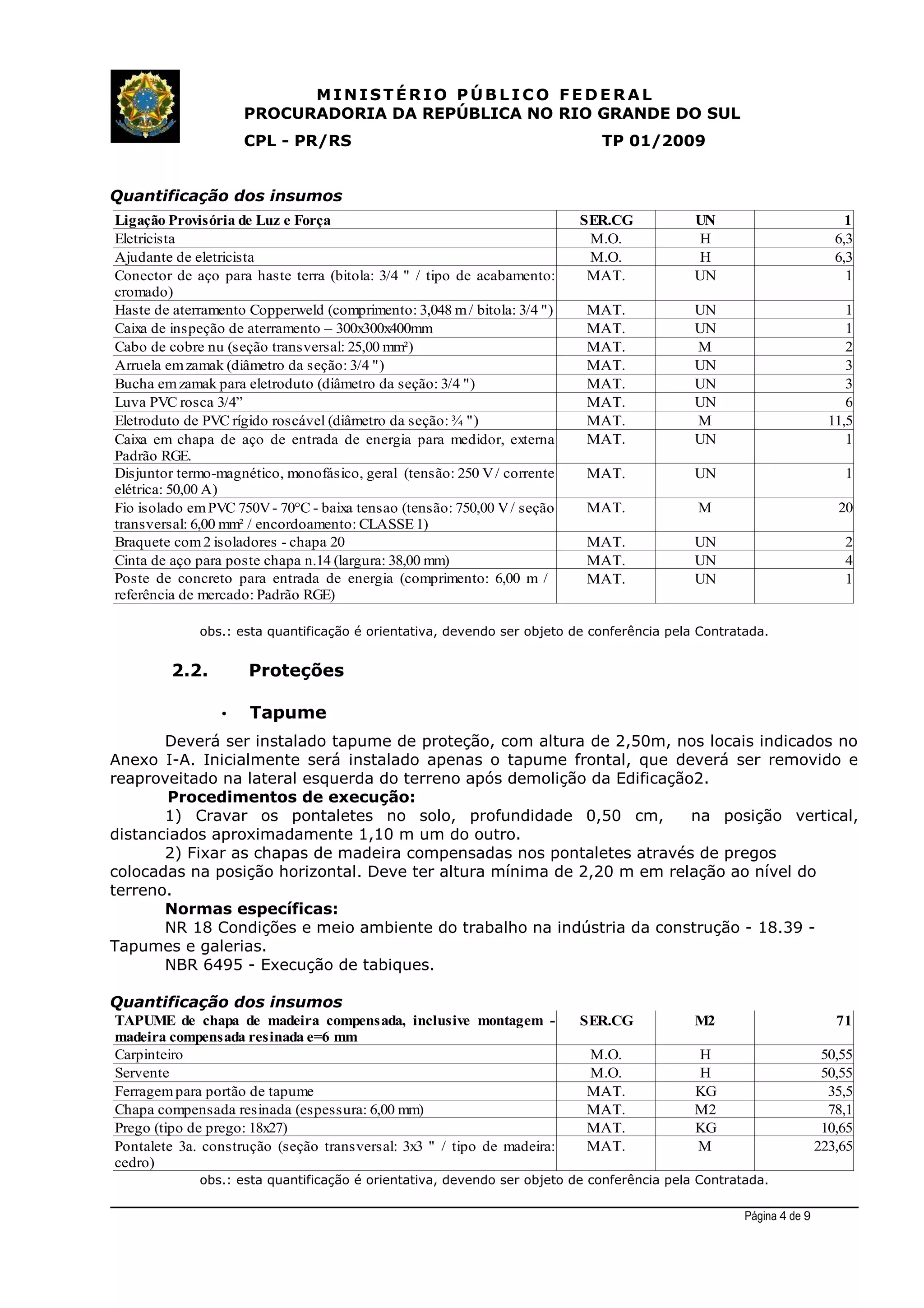

Ligação Provisória de Luz e Força SER.CG UN 1
Eletricista M.O. H 6,3
Ajudante de eletricista M.O. H 6,3
MAT. UN 1
MAT. UN 1
Caixa de inspeção de aterramento – 300x300x400mm MAT. UN 1
Cabo de cobre nu (seção transversal: 25,00 mm²) MAT. M 2
MAT. UN 3
MAT. UN 3
Luva PVC rosca 3/4” MAT. UN 6
Eletroduto de PVC rígido roscável (diâmetro da seção: ¾ ") MAT. M 11,5
MAT. UN 1
MAT. UN 1
MAT. M 20
MAT. UN 2
Cinta de aço para poste chapa n.14 (largura: 38,00 mm) MAT. UN 4
MAT. UN 1
Conector de aço para haste terra (bitola: 3/4 " / tipo de acabamento:
cromado)
Haste de aterramento Copperweld (comprimento: 3,048 m/ bitola: 3/4 ")
Arruela emzamak (diâmetro da seção: 3/4 ")
Bucha emzamak para eletroduto (diâmetro da seção: 3/4 ")
Caixa em chapa de aço de entrada de energia para medidor, externa
Padrão RGE.
Disjuntor termo-magnético, monofásico, geral (tensão: 250 V/ corrente
elétrica: 50,00 A)
Fio isolado emPVC 750V- 70°C - baixa tensao (tensão: 750,00 V/ seção
transversal: 6,00 mm² / encordoamento: CLASSE 1)
Braquete com2 isoladores - chapa 20
Poste de concreto para entrada de energia (comprimento: 6,00 m /
referência de mercado: Padrão RGE)

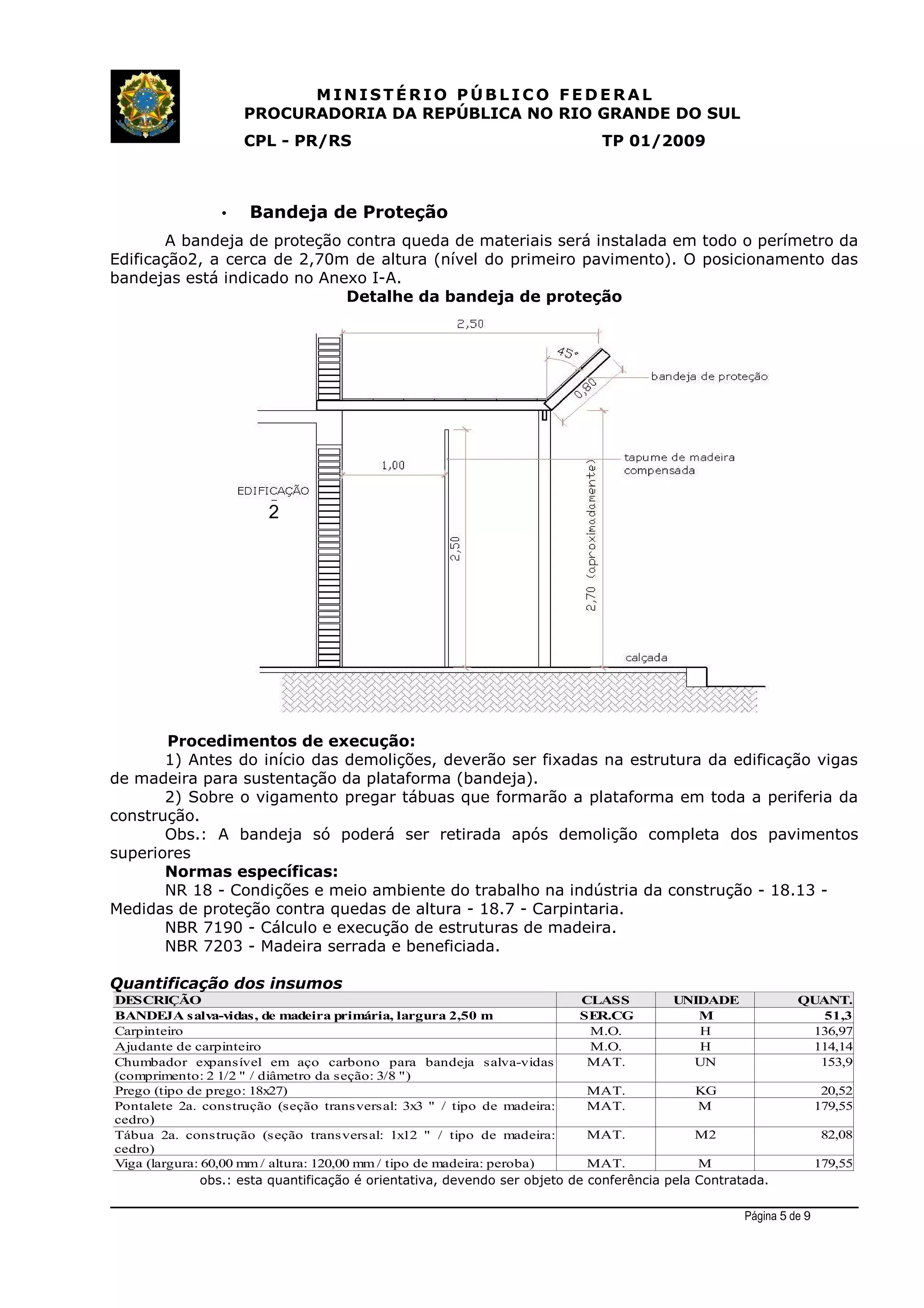

• Bandeja de Proteção
A bandeja de proteção contra queda de materiais será instalada em todo o perímetro da
Edificação2, a cerca de 2,70m de altura (nível do primeiro pavimento). O posicionamento das
bandejas está indicado no Anexo I-A.
Detalhe da bandeja de proteção
1) Antes do início das demolições, deverão ser fixadas na estrutura da edificação vigas
de madeira para sustentação da plataforma (bandeja).
2) Sobre o vigamento pregar tábuas que formarão a plataforma em toda a periferia da
construção.
Obs.: A bandeja só poderá ser retirada após demolição completa dos pavimentos
superiores
Normas específicas:
NR 18 - Condições e meio ambiente do trabalho na indústria da construção - 18.13 -
Medidas de proteção contra quedas de altura - 18.7 - Carpintaria.
NBR 7190 - Cálculo e execução de estruturas de madeira.
NBR 7203 - Madeira serrada e beneficiada.
Página 5 de 9
DESCRIÇÃO CLASS UNIDADE QUANT.
BANDEJA salva-vidas, de madeira primária, largura 2,50 m SER.CG M 51,3
Carpinteiro M.O. H 136,97
Ajudante de carpinteiro M.O. H 114,14
MAT. UN 153,9
Prego (tipo de prego: 18x27) MAT. KG 20,52
MAT. M 179,55
MAT. M2 82,08
Viga (largura: 60,00 mm / altura: 120,00 mm / tipo de madeira: peroba) MAT. M 179,55
Chumbador expansível em aço carbono para bandeja salva-vidas
(comprimento: 2 1/2 " / diâmetro da seção: 3/8 ")
Pontalete 2a. construção (seção transversal: 3x3 " / tipo de madeira:
cedro)
Tábua 2a. construção (seção transversal: 1x12 " / tipo de madeira:
cedro)
2

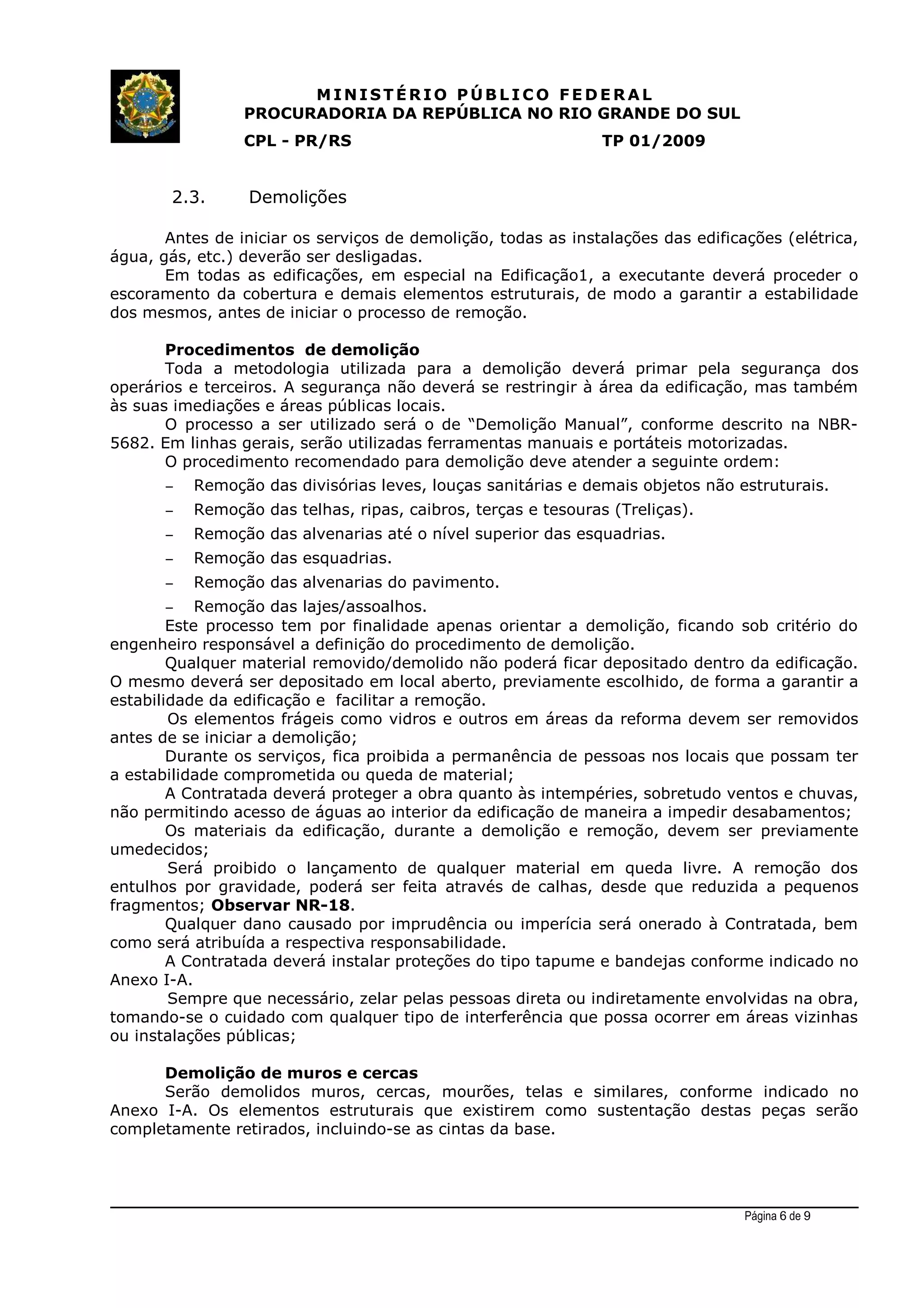

2.3. Demolições
Antes de iniciar os serviços de demolição, todas as instalações das edificações (elétrica,
água, gás, etc.) deverão ser desligadas.
Em todas as edificações, em especial na Edificação1, a executante deverá proceder o
escoramento da cobertura e demais elementos estruturais, de modo a garantir a estabilidade
dos mesmos, antes de iniciar o processo de remoção.
Procedimentos de demolição
Toda a metodologia utilizada para a demolição deverá primar pela segurança dos
operários e terceiros. A segurança não deverá se restringir à área da edificação, mas também
às suas imediações e áreas públicas locais.
O processo a ser utilizado será o de “Demolição Manual”, conforme descrito na NBR-
5682. Em linhas gerais, serão utilizadas ferramentas manuais e portáteis motorizadas.
O procedimento recomendado para demolição deve atender a seguinte ordem:
– Remoção das divisórias leves, louças sanitárias e demais objetos não estruturais.
– Remoção das telhas, ripas, caibros, terças e tesouras (Treliças).
– Remoção das alvenarias até o nível superior das esquadrias.
– Remoção das esquadrias.
– Remoção das alvenarias do pavimento.
– Remoção das lajes/assoalhos.
Este processo tem por finalidade apenas orientar a demolição, ficando sob critério do
engenheiro responsável a definição do procedimento de demolição.
Qualquer material removido/demolido não poderá ficar depositado dentro da edificação.
O mesmo deverá ser depositado em local aberto, previamente escolhido, de forma a garantir a
estabilidade da edificação e facilitar a remoção.
Os elementos frágeis como vidros e outros em áreas da reforma devem ser removidos
antes de se iniciar a demolição;
Durante os serviços, fica proibida a permanência de pessoas nos locais que possam ter
a estabilidade comprometida ou queda de material;
A Contratada deverá proteger a obra quanto às intempéries, sobretudo ventos e chuvas,
não permitindo acesso de águas ao interior da edificação de maneira a impedir desabamentos;
Os materiais da edificação, durante a demolição e remoção, devem ser previamente
umedecidos;
Será proibido o lançamento de qualquer material em queda livre. A remoção dos
entulhos por gravidade, poderá ser feita através de calhas, desde que reduzida a pequenos
fragmentos; Observar NR-18.
Qualquer dano causado por imprudência ou imperícia será onerado à Contratada, bem
como será atribuída a respectiva responsabilidade.
A Contratada deverá instalar proteções do tipo tapume e bandejas conforme indicado no
Anexo I-A.
Sempre que necessário, zelar pelas pessoas direta ou indiretamente envolvidas na obra,
tomando-se o cuidado com qualquer tipo de interferência que possa ocorrer em áreas vizinhas
ou instalações públicas;
Demolição de muros e cercas
Serão demolidos muros, cercas, mourões, telas e similares, conforme indicado no
Anexo I-A. Os elementos estruturais que existirem como sustentação destas peças serão
completamente retirados, incluindo-se as cintas da base.
Página 6 de 9

2.4. Alambrado(cerca) com tela de arame galvanizado e mourão de
concreto
Será instalado, no alinhamento predial, em conformidade com todos detalhes e
espaçamentos previstos no Anexo I-A.
1) Fixar os mourões no alinhamento predial definido em projeto.
2) Os mourões devem ser fixados através de enchimento de concreto.
3) Estirar um arame nas extremidades inferiores dos mourões, e outro no ponto mais
alto antes da inclinação, de modo que garanta o nivelamento da tela.
4) Estirar a tela faceando os mourões, fixá-la nos mourões e nos arames já estirados.
5) Nos pontos indicados no Anexo I-A, os mourões devem ser escorados com escoras de
concreto colocadas com inclinação de 45°.
Portão de madeira
No alinhamento predial, à esquerda do terreno, será instalado portão de madeira de
abrir, tamanho 5,00x2,00m, conforme detalhamento do Anexo I-A. Para fixação do portão
serão construídos pilares de concreto armado, tamanho 15x15cm. Utilizar madeira tipo cedro
ou equivalente com acabamento de duas demãos de verniz incolor. Fornecer dobradiças,
trincos, cadeado grande e demais acessórios necessários ao perfeito funcionamento do portão.
3. Disposições finais
Ao final dos serviços de demolição, a Contratada deverá providenciar a limpeza
completa do terreno, recolhendo e descartando todo o material removido em local autorizado
pelos órgãos competentes para este fim.
O recebimento dos serviços ficará condicionado ao estrito cumprimento das
especificações deste caderno, bem como ao atendimento das prescrições da NBR-5682 e
demais documentos pertinentes.
Página 7 de 9
SER.CG M 47,02
Ajudante M.O. H 67,23
Montador M.O. H 33,62
Servente M.O. H 1,68
Areia lavada tipo média MAT. M3 0,84
Pedra britada 2 MAT. M3 1,06
MAT. KG 294,14
MAT. UN 16,81
MAT. M2 98,74
Arame farpado (dimensões da trama: 100X100 mm/ bitola: 16 BWG) MAT. KG 5,92
Arame galvanizado (bitola: 10 BWG) MAT. KG 6,3
Arame galvanizado (bitola: 14 BWG) MAT. KG 2,52
SER.CG UN 1
ALAMBRADO com tela de arame galvanizado ou PVC, fixada em
mourão de concreto armado, altura livre 2,00 m
Cimento Portland CP II-E-32 (resistência: 32,00 MPa)
Mourão concreto armado curvo com furos (formato da seção
transversal: T / comprimento: 150,00 mm / largura: 130,00 mm / altura:
2,60 m/ altura da inclinação: 0,40 m)
Tela de arame galvanizado para alambrado zincado pesado (dimensões
da trama: 2X2 " / tipo da malha: QUADRANGULAR / número do fio:
Portão completo – Madeira envernizada, grampos, dobradiças, pilares
de concreto armado, parafusos, trinco, cadeado grande, etc.

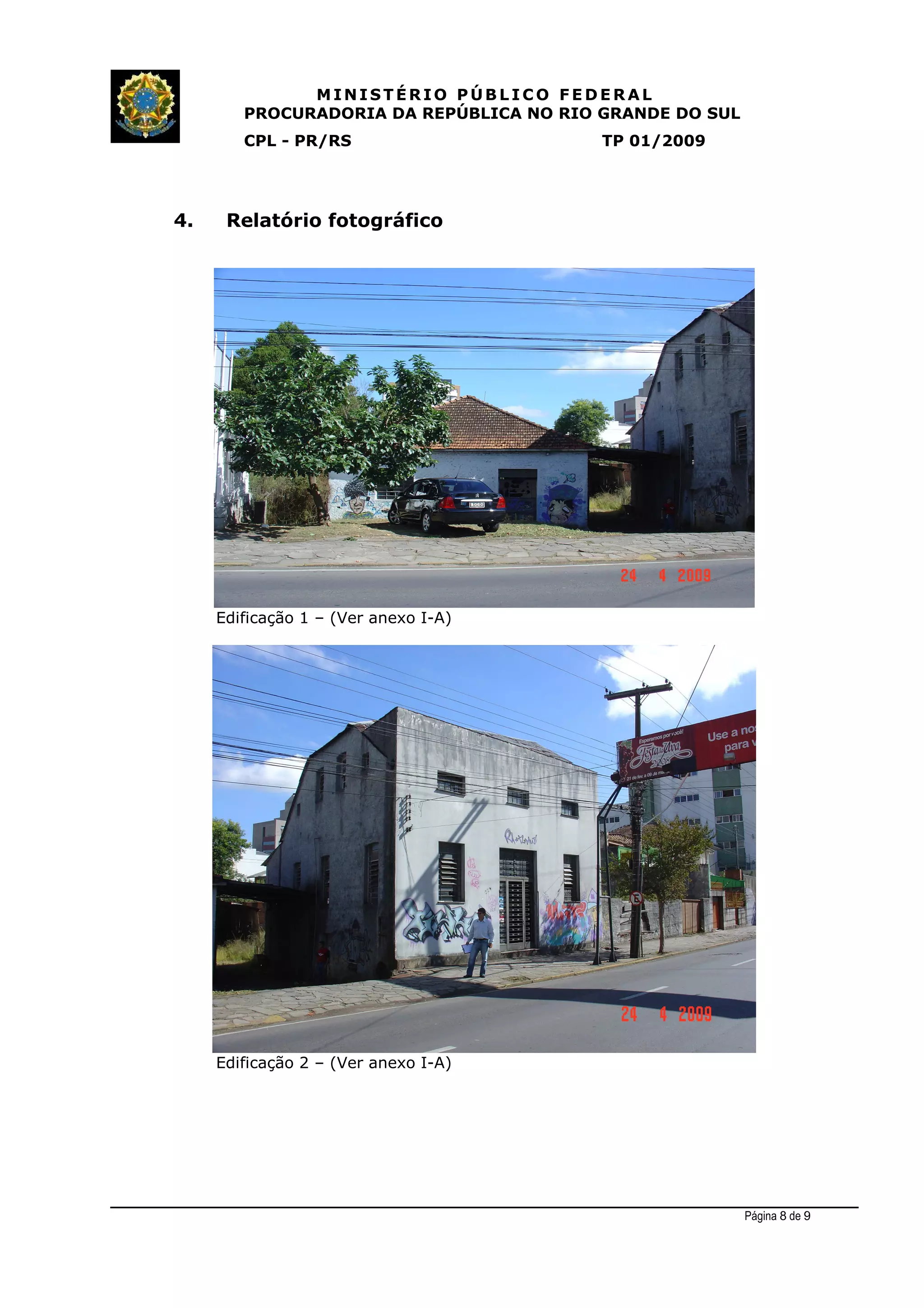

4. Relatório fotográfico
Edificação 1 – (Ver anexo I-A)
Página 8 de 9

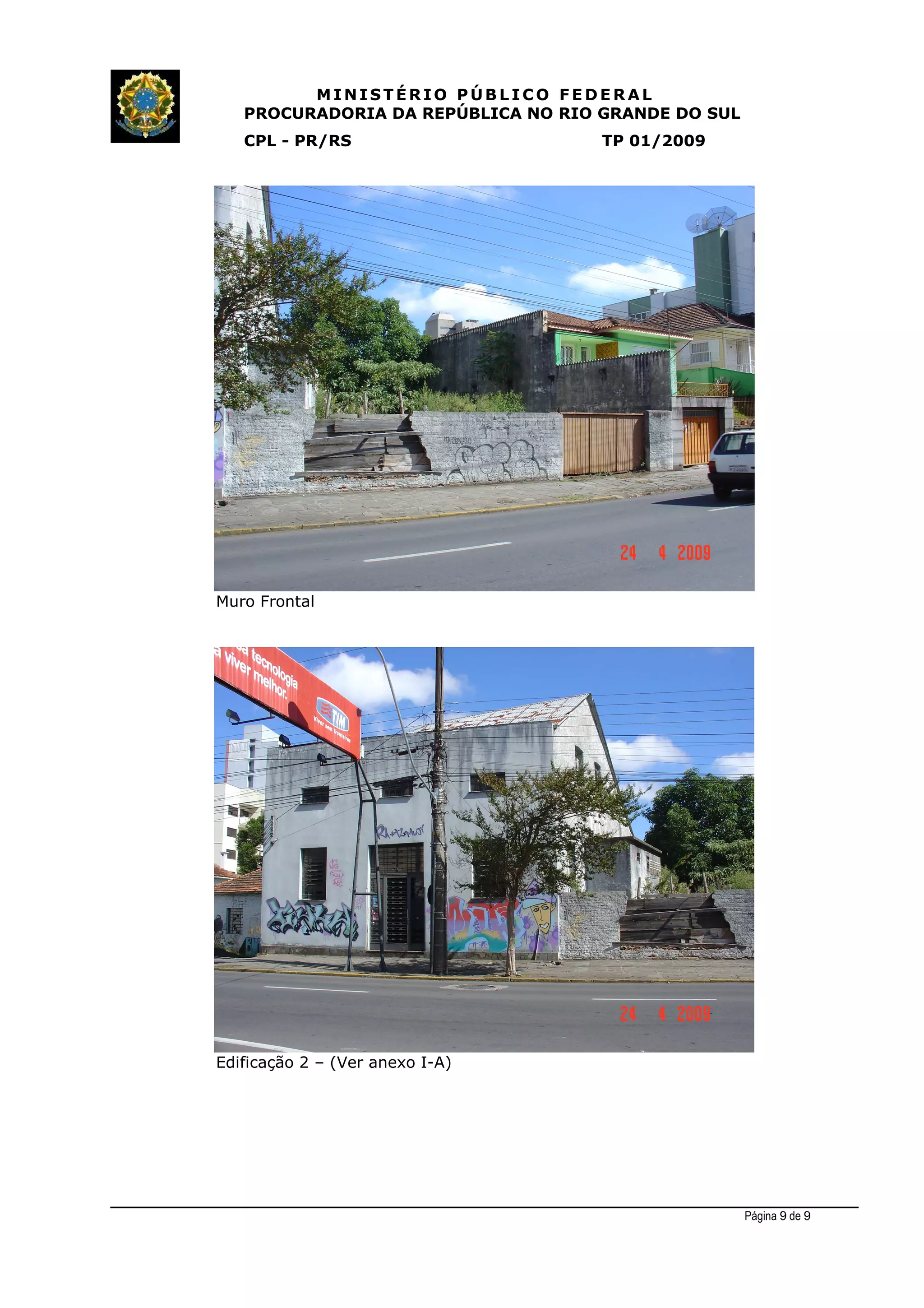

Muro Frontal
Página 9 de 9

Obra anexo1c memorial descritivo_tp01_2009

Mais conteúdo relacionado

Mais procurados

Semelhante a Obra anexo1c memorial descritivo_tp01_2009

Obra anexo1c memorial descritivo_tp01_2009
