PT-103 - ESTRUTURAS PADRONIZADAS PARA PTR - Orteng
SUMÁRIO
1 - NOTAS GERAIS
2 - ESTRUTURAS COM SUPORTE DE FERRO
2.1 - Estrutura Normal
2.2 - Estrutura Beco
3 - ESTRUTURAS COM SUPORTE DE MADEIRA
3.1 - Estrutura Beco
Padrão Técnico
Distribuição
Estruturas Padronizadas para PTR - Orteng
1671 Instrução 1.0 Paulo Ricardo Bombassaro 30/10/2001 1 de 20
IMPRESSÃO NÃO CONTROLADA

Tipo de Documento:

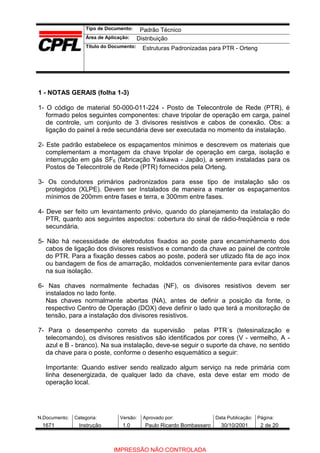

1 - NOTAS GERAIS (folha 1-3)
1- O código de material 50-000-011-224 - Posto de Telecontrole de Rede (PTR), é
formado pelos seguintes componentes: chave tripolar de operação em carga, painel
de controle, um conjunto de 3 divisores resistivos e cabos de conexão. Obs: a
ligação do painel à rede secundária deve ser executada no momento da instalação.
2- Este padrão estabelece os espaçamentos mínimos e descrevem os materiais que
complementam a montagem da chave tripolar de operação em carga, isolação e
interrupção em gás SF6 (fabricação Yaskawa - Japão), a serem instaladas para os
Postos de Telecontrole de Rede (PTR) fornecidos pela Orteng.
3- Os condutores primários padronizados para esse tipo de instalação são os
protegidos (XLPE). Devem ser Instalados de maneira a manter os espaçamentos
mínimos de 200mm entre fases e terra, e 300mm entre fases.
4- Deve ser feito um levantamento prévio, quando do planejamento da instalação do
PTR, quanto aos seguintes aspectos: cobertura do sinal de rádio-freqüência e rede
secundária.
5- Não há necessidade de eletrodutos fixados ao poste para encaminhamento dos
cabos de ligação dos divisores resistivos e comando da chave ao painel de controle
do PTR. Para a fixação desses cabos ao poste, poderá ser utlizado fita de aço inox
ou bandagem de fios de amarração, moldados convenientemente para evitar danos
na sua isolação.
6- Nas chaves normalmente fechadas (NF), os divisores resistivos devem ser
instalados no lado fonte.
Nas chaves normalmente abertas (NA), antes de definir a posição da fonte, o
respectivo Centro de Operação (DOX) deve definir o lado que terá a monitoração de
tensão, para a instalação dos divisores resistivos.

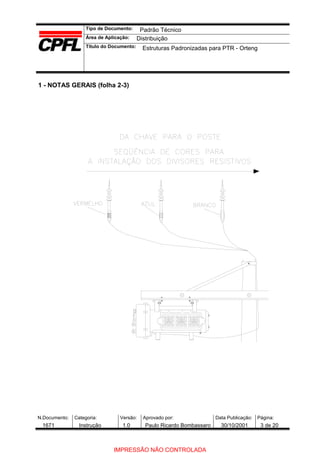

7- Para o desempenho correto da supervisão pelas PTR´s (telesinalização e
telecomando), os divisores resistivos são identificados por cores (V - vermelho, A -
azul e B - branco). Na sua instalação, deve-se seguir o suporte da chave, no sentido
da chave para o poste, conforme o desenho esquemático a seguir:
Importante: Quando estiver sendo realizado algum serviço na rede primária com
linha desenergizada, de qualquer lado da chave, esta deve estar em modo de
operação local.
Padrão Técnico
Distribuição

Tipo de Documento:
Padrão Técnico
Distribuição

Tipo de Documento:

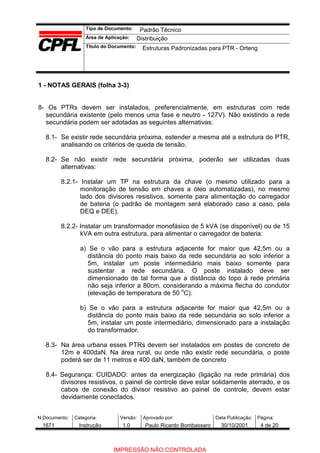

8- Os PTRs devem ser instalados, preferencialmente, em estruturas com rede
secundária existente (pelo menos uma fase e neutro - 127V). Não existindo a rede
secundária podem ser adotadas as seguintes alternativas:
8.1- Se existir rede secundária próxima, estender a mesma até a estrutura do PTR,
analisando os critérios de queda de tensão.
8.2- Se não existir rede secundária próxima, poderão ser utilizadas duas
alternativas:
8.2.1- Instalar um TP na estrutura da chave (o mesmo utilizado para a
monitoração de tensão em chaves a óleo automatizadas), no mesmo
lado dos divisores resistivos, somente para alimentação do carregador
de bateria (o padrão de montagem será elaborado caso a caso, pela
DEQ e DEE).
8.2.2- Instalar um transformador monofásico de 5 kVA (se disponível) ou de 15
kVA em outra estrutura, para alimentar o carregador de bateria:
a) Se o vão para a estrutura adjacente for maior que 42,5m ou a
distância do ponto mais baixo da rede secundária ao solo inferior a
5m, instalar um poste intermediário mais baixo somente para
sustentar a rede secundária. O poste instalado deve ser
dimensionado de tal forma que a distância do topo à rede primária
não seja inferior a 80cm, considerando a máxima flecha do condutor
(elevação de temperatura de 50 o
C).
b) Se o vão para a estrutura adjacente for maior que 42,5m ou a
distância do ponto mais baixo da rede secundária ao solo inferior a
5m, instalar um poste intermediário, dimensionado para a instalação
do transformador.
8.3- Na área urbana esses PTRs devem ser instalados em postes de concreto de
12m e 400daN. Na área rural, ou onde não existir rede secundária, o poste
poderá ser de 11 metros e 400 daN, também de concreto
8.4- Segurança: CUIDADO: antes da energização (ligação na rede primária) dos
divisores resistivos, o painel de controle deve estar solidamente aterrado, e os
cabos de conexão do divisor resistivo ao painel de controle, devem estar
devidamente conectados.
Padrão Técnico
Distribuição

Tipo de Documento:

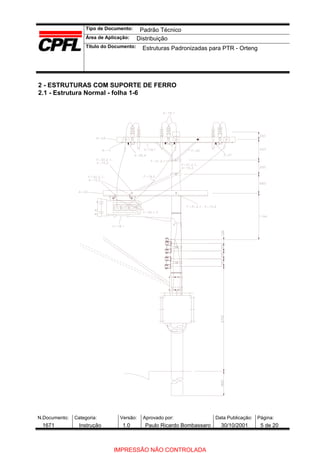

2.1 - Estrutura Normal - folha 1-6
Padrão Técnico
Distribuição

Tipo de Documento:
Padrão Técnico
Distribuição

Tipo de Documento:

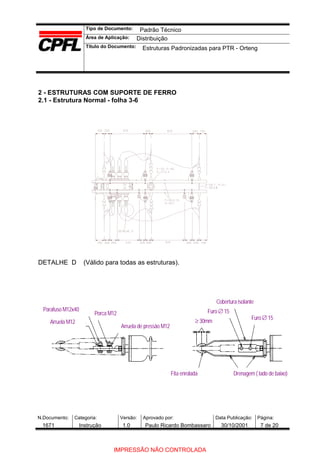

DETALHE D (Válido para todas as estruturas).
Parafuso M12x40
Arruela M12
Porca M12
Arruela de pressão M12
Fita enrolada Drenagem ( lado de baixo)
Cobertura isolante
Furo ∅ 15
≥ 30mm
Furo ∅ 15
Padrão Técnico
Distribuição

Tipo de Documento:
Saída da cobertura isolante
Saída da cobertura isolante
(Vista frontal)
Ranhura
* **
NOTA 2 NOTA 1
DETALHE D (CONTINUAÇÃO)
NOTAS:
1- Certifíque-se de que os orifícios de drenagem estão virados para baixo;
2- Após passar o cabo, aplique a fita isolante de auto fusão (fornecida junto com a
chave), conforme o desenho:
Se o diâmetro externo do cabo da rede primária for maior do que o diâmetro interno
da saída da cobertura isolante, faça cortes com uma faca ao longo das quatro
ranhuras que existem dentro da saída da cobertura.
Após passar o cabo, cubra totalmente os cortes com a fita isolante de auto fusão,
tomando os seguintes cuidados:
* Deixe 30mm de enfitamento sobre o cabo, alem da saída da cobertura isolante;
** Cubra totalmente toda a extensão dos cortes e deixe 30 mm de enfitamento alem
do final dos mesmos.
Se não for necessário fazer os cortes, faça os enfitamentos deixando 30mm antes e
30 mm depois da saída da cobertura isolante.
3- Faça o procedimento da Nota 2 com duas camadas de fita de auto fusão esticada
e cubra esta fita com duas camadas de fita isolante com sobreposição de 50% ao
enrolar.
Padrão Técnico
Distribuição

Tipo de Documento:

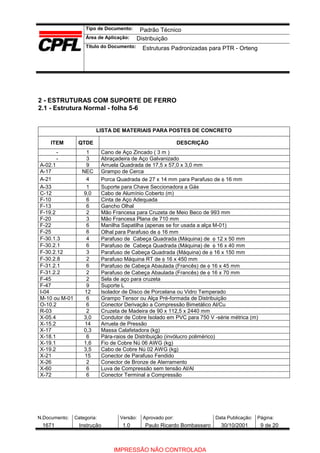

LISTA DE MATERIAIS PARA POSTES DE CONCRETO
ITEM QTDE DESCRIÇÃO
- 1 Cano de Aço Zincado ( 3 m )
- 3 Abraçadeira de Aço Galvanizado
A-02.1 9 Arruela Quadrada de 17,5 x 57,0 x 3,0 mm
A-17 NEC Grampo de Cerca
A-21 4 Porca Quadrada de 27 x 14 mm para Parafuso de φ 16 mm
A-33 1 Suporte para Chave Seccionadora a Gás
C-12 9,0 Cabo de Alumínio Coberto (m)
F-10 6 Cinta de Aço Adequada
F-13 6 Gancho Olhal
F-19.2 2 Mão Francesa para Cruzeta de Meio Beco de 993 mm
F-20 3 Mão Francesa Plana de 710 mm
F-22 6 Manilha Sapatilha (apenas se for usada a alça M-01)
F-25 6 Olhal para Parafuso de φ 16 mm
F-30.1.3 4 Parafuso de Cabeça Quadrada (Máquina) de φ 12 x 50 mm
F-30.2.8 2 Parafuso Máquina RT de φ 16 x 450 mm
F-31.2.1 6 Parafuso de Cabeça Abaulada (Francês) de φ 16 x 45 mm
F-45 2 Sela de aço para cruzeta
F-47 9 Suporte L
I-04 12 Isolador de Disco de Porcelana ou Vidro Temperado
M-10 ou M-01 6 Grampo Tensor ou Alça Pré-formada de Distribuição
O-10.2 6 Conector Derivação a Compressão Bimetálico Al/Cu
R-03 2 Cruzeta de Madeira de 90 x 112,5 x 2440 mm
X-05.4 3,0 Condutor de Cobre Isolado em PVC para 750 V -série métrica (m)
X-15.2 14 Arruela de Pressão
X-17 0,3 Massa Calafetadora (kg)
X-18.1 6 Pára-raios de Distribuição (invólucro polimérico)
X-19.1 1,6 Fio de Cobre Nú 06 AWG (kg)
X-19.2 3,5 Cabo de Cobre Nú 02 AWG (kg)
X-21 15 Conector de Parafuso Fendido
X-26 2 Conector de Bronze de Aterramento
X-60 6 Luva de Compressão sem tensão Al/Al
X-72 6 Conector Terminal a Compressão
Padrão Técnico
Distribuição

Tipo de Documento:

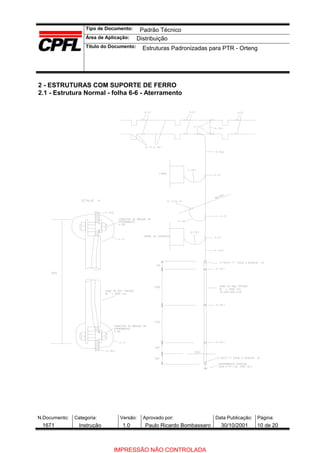

2.1 - Estrutura Normal - folha 6-6 - Aterramento
Padrão Técnico
Distribuição

Tipo de Documento:

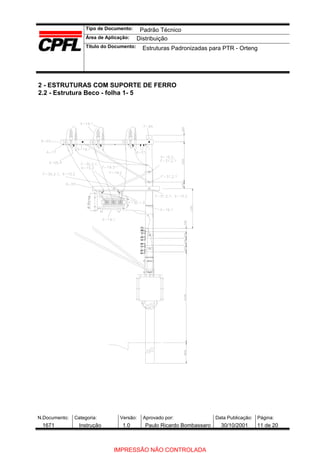

2.2 - Estrutura Beco - folha 1- 5
Padrão Técnico
Distribuição

Tipo de Documento:

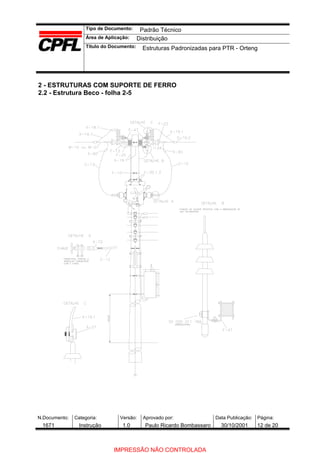

2.2 - Estrutura Beco - folha 2-5
Padrão Técnico
Distribuição

Tipo de Documento:
Padrão Técnico
Distribuição

Tipo de Documento:
LISTA DE MATERIAIS PARA POSTES DE CONCRETO
A-17 NEC Grampo de Cerca
A-33 1 Suporte para Chave Seccionadora a Gás
F-13 6 Gancho Olhal
F-19.3 2 Mão Francesa para Cruzeta de Beco de 2110 mm
F-47 9 Suporte L
R-03 2 Cruzeta de Madeira de 90 x 112,5 x 2440 mm
X-05.4 3,0 Condutor de Cobre Isolado em PVC para 750 V -série métrica (m)
Padrão Técnico
Distribuição

Tipo de Documento:
2.2 - Estrutura Beco - folha 5-5 - Aterramento
Padrão Técnico
Distribuição

Tipo de Documento:
Padrão Técnico
Distribuição

Tipo de Documento:
LISTA DE MATERIAIS PARA POSTE DE CONCRETO
A-17 NEC Grampo de Cerca (kg)
F-13 6 Gancho Olhal
F-19.3 2 Mão Francesa para Cruzeta de Beco de 2110 mm
F-31-2.1 2 Parafuso de Cabeça Abaulada (Francês) de φ 16 x 45 mm
F-47 9 Suporte L
R-03 3 Cruzeta de madeira de 90 x 112,5 x 2440 mm
X-05.4 3,0 Condutor de Cobre Isolado em PVC para 750 V - Série Métrica(m)
Padrão Técnico
Distribuição

Tipo de Documento:
3 – ESTRUTURA COM SUPORTE DE MADEIRA
3.1 – Estrutura Beco – folha 5-5 - Aterramento
Padrão Técnico
Distribuição
