O documento fornece diretrizes e especificações para o projeto de um pátio coberto em uma escola, incluindo requisitos de acessibilidade, instalações sanitárias, iluminação, segurança e mobiliário. Deve permitir atividades recreativas e de educação física protegido da chuva, com boa ventilação e integrado às demais áreas da escola.

1. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”

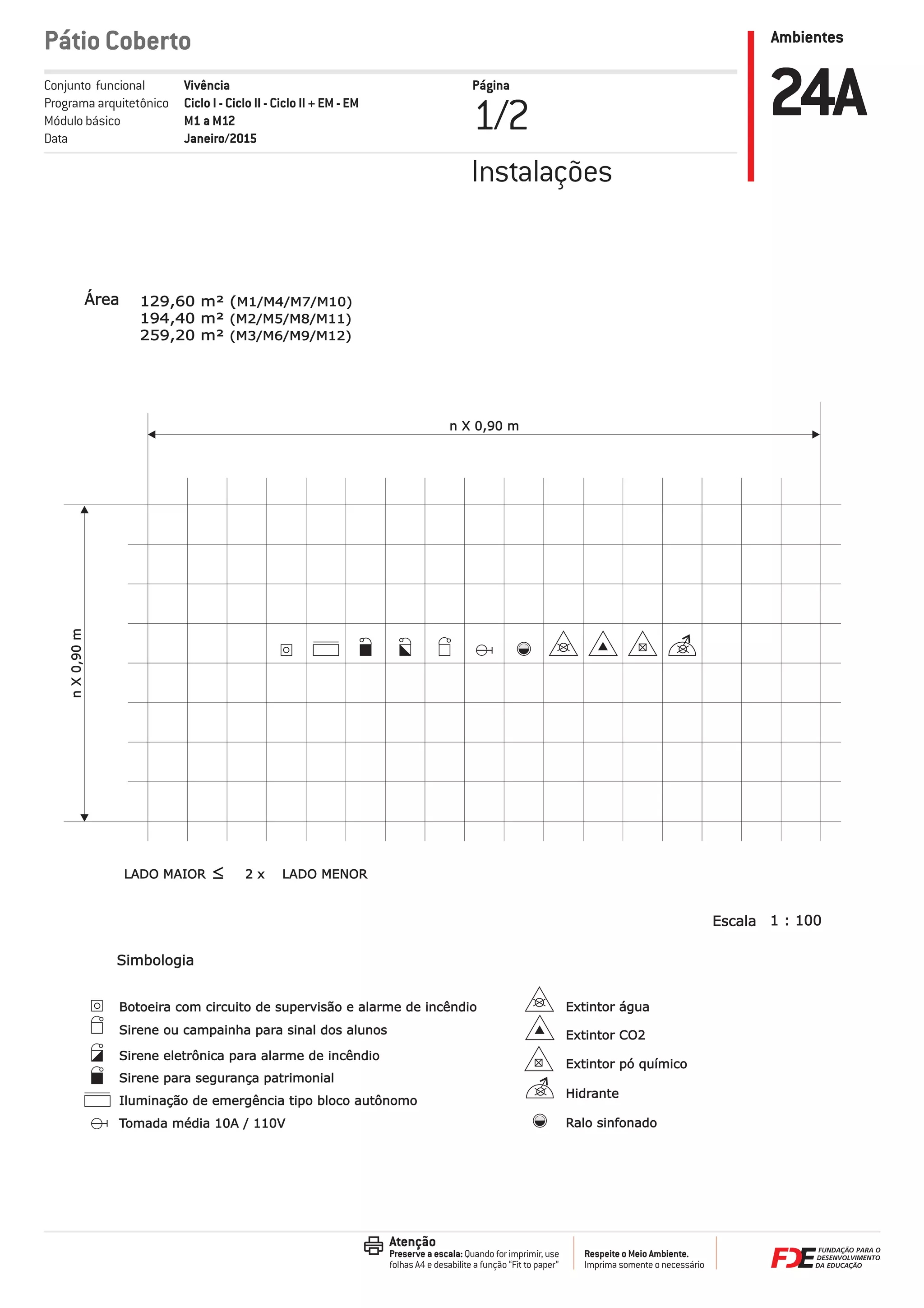

Pátio Coberto
Página
1/2 24AVivência
Ciclo I - Ciclo II - Ciclo II + EM - EM
M1 a M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data
Instalações
129,60 m² (M1/M4/M7/M10)
194,40 m² (M2/M5/M8/M11)
259,20 m² (M3/M6/M9/M12)
1 : 100Escala
Área
n X 0,90 m
nX0,90m
LADO MAIOR 2 x LADO MENOR
Simbologia
Sirene ou campainha para sinal dos alunos
Sirene eletrônica para alarme de incêndio
Iluminação de emergência tipo bloco autônomo
Hidrante
Ralo sinfonado
Extintor água
Extintor CO2
Extintor pó químico
Botoeira com circuito de supervisão e alarme de incêndio
Tomada 110Vmédia 10A /
Sirene para segurança patrimonial

2. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”

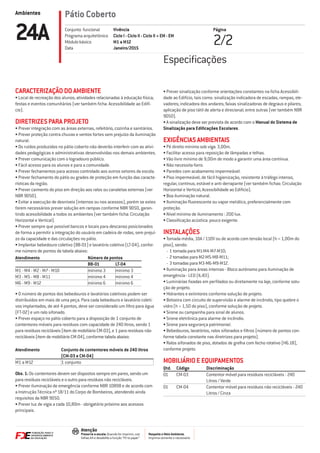

Pátio Coberto
Página
2/224A Vivência
Ciclo I - Ciclo II - Ciclo II + EM - EM
M1 a M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data
Especificações
CARACTERIZAÇÃO DO AMBIENTE
• Local de recreação dos alunos; atividades relacionadas à educação física;
festas e eventos comunitários (ver também ficha: Acessibilidade ao Edifí-
cio).
DIRETRIZES PARA PROJETO
• Prever integração com as áreas externas, refeitório, cozinha e sanitários.
• Prever proteção contra chuvas e ventos fortes sem prejuízo da iluminação
natural.
• Os ruídos produzidos no pátio coberto não deverão interferir com as ativi-
dades pedagógicas e administrativas desenvolvidas nos demais ambientes.
• Prever comunicação com o logradouro público.
• Fácil acesso para os alunos e para a comunidade.
• Prever fechamentos para acesso controlado aos outros setores da escola.
• Prever fechamento do pátio ou grades de proteção em função das caracte-
rísticas da região.
• Prever caimento do piso em direção aos ralos ou canaletas externas (ver
NBR 9050).
• Evitar a execução de desníveis (internos ou nos acessos), porém se estes
forem necessários prever solução em rampas conforme NBR 9050, garan-
tindo acessibilidade a todos os ambientes (ver também ficha: Circulação
Horizontal e Vertical).
• Prever sempre que possível bancos e locais para descanso posicionados
de forma a permitir a integração do usuário em cadeira de rodas, sem prejuí-
zo da capacidade e das circulações no pátio.
• Implantar bebedouro coletivo (BB-01) e lavatório coletivo (LT-04), confor-
me número de pontos da tabela abaixo:
Atendimento Número de pontos
BB-01 LT-04
M1 - M4 - M2 - M7 - M10 mínimo 3 mínimo 3
M3 - M5 - M8 - M11 mínimo 4 mínimo 4
M6 - M9 - M12 mínimo 6 mínimo 6
• O número de pontos dos bebedouros e lavatórios coletivos podem ser
distribuídos em mais de uma peça. Para cada bebedouro e lavatório coleti-
vos implantados, de até 4 pontos, deve ser considerado um filtro para água
(FT-02) e um ralo sifonado.
• Prever espaço no pátio coberto para a disposição de 1 conjunto de
contentores móveis para resíduos com capacidade de 240 litros, sendo 1
para resíduos recicláveis (item de mobiliário CM-03), e 1 para resíduos não
recicláveis (item de mobiliário CM-04), conforme tabela abaixo:
Atendimento Conjunto de contentores móveis de 240 litros
(CM-03 e CM-04)
M1 a M12 1 conjunto
Obs. 1: Os contentores devem ser dispostos sempre em pares, sendo um
para resíduos recicláveis e o outro para resíduos não recicláveis.
• Prever iluminação de emergência conforme NBR 10898 e de acordo com
a Instrução Técnica nº 18/11 do Corpo de Bombeiros, atendendo ainda
requisitos da NBR 9050.
• Prever luz de vigia a cada 10,80m - obrigatório próximo aos acessos
principais.
• Prever sinalização conforme orientações constantes na ficha Acessibili-
dade ao Edifício, tais como: sinalização indicadora de escadas, rampas, ele-
vadores; indicadora dos andares; faixas sinalizadoras de degraus e pilares;
aplicação de piso tátil de alerta e direcional; entre outras (ver também NBR
9050).
• A sinalização deve ser prevista de acordo com o Manual do Sistema de
Sinalização para Edificações Escolares.
EXIGÊNCIAS AMBIENTAIS
• Pé direito mínimo sob viga: 3,00m.
• Facilitar acesso para reposição de lâmpadas e telhas.
• Vão livre mínimo de 9,00m de modo a garantir uma área contínua.
• Não necessita forro.
• Paredes com acabamento impermeável.
• Piso impermeável, de fácil higienização, resistente à tráfego intenso,
regular, contínuo, estável e anti derrapante (ver também fichas: Circulação
Horizontal e Vertical; Acessibilidade ao Edifício).
• Boa iluminação natural.
• Iluminação fluorescente ou vapor metálico, preferencialmente com
proteção.
• Nível mínimo de iluminamento : 200 lux.
• Classificação acústica: pouco exigente.
INSTALAÇÕES
• Tomada média, 10A / 110V ou de acordo com tensão local (h = 1,00m do
piso), sendo:
- 1 tomada para M1-M4-M7-M10;
- 2 tomadas para M2-M5-M8-M11;
- 3 tomadas para M3-M6-M9-M12.
• Iluminação para áreas internas - Bloco autônomo para iluminação de
emergência - LED (IL-83).
• Luminárias fixadas em perfilados ou diretamente na laje, conforme solu-
ção de projeto.
• Hidrantes e extintores conforme solução de projeto.
• Botoeira com circuito de supervisão e alarme de incêndio, tipo quebre o
vidro (h = 1,50 do piso), conforme solução de projeto.
• Sirene ou campainha para sinal de alunos.
• Sirene eletrônica para alarme de incêndio.
• Sirene para segurança patrimonial.
• Bebedouros, lavatórios, ralos sifonados e filtros (número de pontos con-
forme tabela constante nas diretrizes para projeto).
• Ralos sifonados de piso, dotados de grelha com fecho rotativo (H6.18),
conforme projeto.
MOBILIÁRIO E EQUIPAMENTOS
Qtd. Código Discriminação
01 CM-03 Contentor móvel para resíduos recicláveis - 240
Litros / Verde
01 CM-04 Contentor móvel para resíduos não recicláveis - 240
Litros / Cinza
