O documento aborda conceitos de orientação e localização, destacando a utilização de planos referência como o plano cartesiano e a rosa dos ventos. Também discute a definição de coordenadas geográficas baseadas em paralelos e meridianos, além de explicar projeções cartográficas, como as projeções cilíndrica e cônica. Essas projeções são fundamentais para representar a superfície da Terra em um formato bidimensional, com suas respectivas distorções.

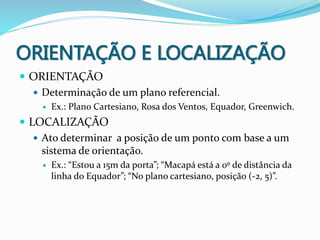

2. ORIENTAÇÃO E LOCALIZAÇÃO
 ORIENTAÇÃO
 Determinação de um plano referencial.
 Ex.: Plano Cartesiano, Rosa dos Ventos, Equador, Greenwich.
 LOCALIZAÇÃO
 Ato determinar a posição de um ponto com base a um
sistema de orientação.
 Ex.: “Estou a 15m da porta”; “Macapá está a 0º de distância da
linha do Equador”; “No plano cartesiano, posição (-2, 5)”.

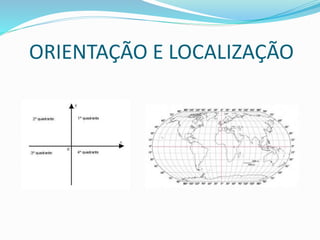

3. ORIENTAÇÃO E LOCALIZAÇÃO

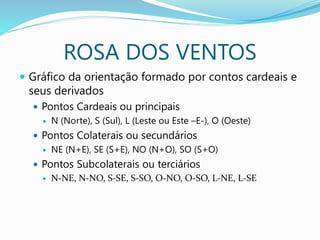

4. ROSA DOS VENTOS
 Gráfico da orientação formado por contos cardeais e
seus derivados
 Pontos Cardeais ou principais
 N (Norte), S (Sul), L (Leste ou Este –E-), O (Oeste)
 Pontos Colaterais ou secundários
 NE (N+E), SE (S+E), NO (N+O), SO (S+O)
 Pontos Subcolaterais ou terciários
 N-NE, N-NO, S-SE, S-SO, O-NO, O-SO, L-NE, L-SE

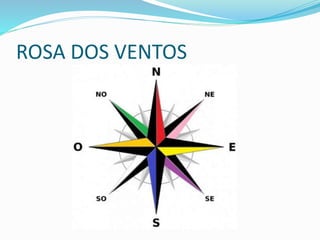

5. ROSA DOS VENTOS

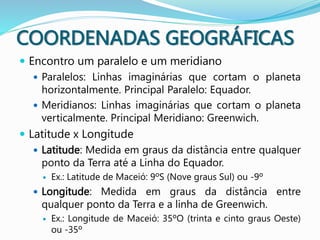

6. COORDENADAS GEOGRÁFICAS
 Encontro um paralelo e um meridiano
 Paralelos: Linhas imaginárias que cortam o planeta
horizontalmente. Principal Paralelo: Equador.
 Meridianos: Linhas imaginárias que cortam o planeta
verticalmente. Principal Meridiano: Greenwich.
 Latitude x Longitude
 Latitude: Medida em graus da distância entre qualquer
ponto da Terra até a Linha do Equador.
 Ex.: Latitude de Maceió: 9ºS (Nove graus Sul) ou -9º
 Longitude: Medida em graus da distância entre
qualquer ponto da Terra e a linha de Greenwich.
 Ex.: Longitude de Maceió: 35ºO (trinta e cinto graus Oeste)
ou -35º

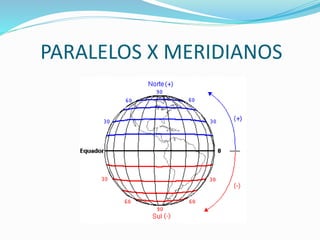

7. PARALELOS X MERIDIANOS

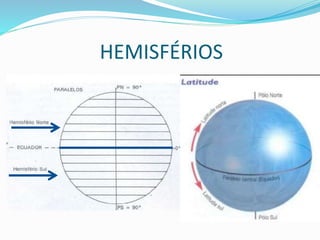

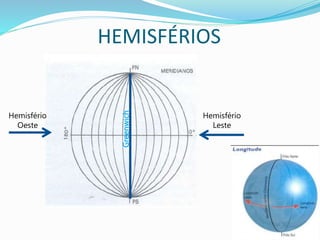

8. HEMISFÉRIOS

9. HEMISFÉRIOS
Hemisfério
Oeste
Hemisfério
LesteGreenwich

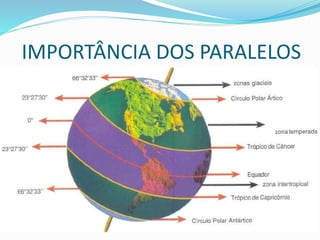

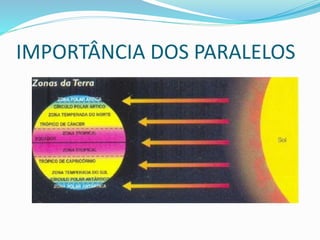

10. IMPORTÂNCIA DOS PARALELOS

11. IMPORTÂNCIA DOS PARALELOS

12. IMPORTÂNCIA DOS MERIDIANOS

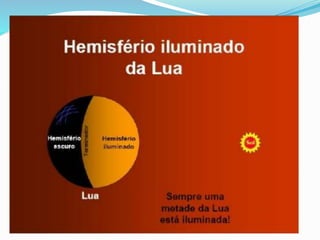

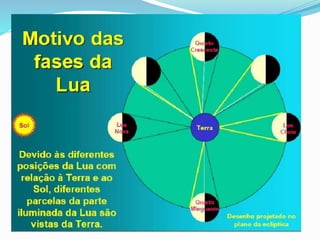

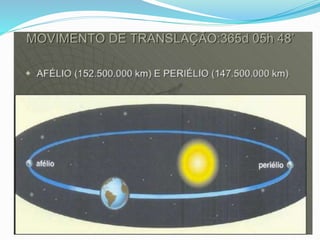

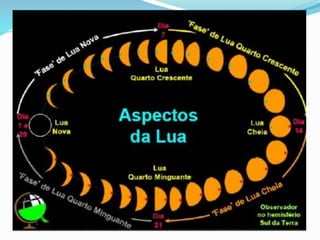

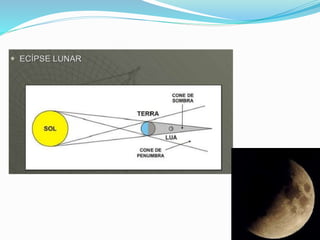

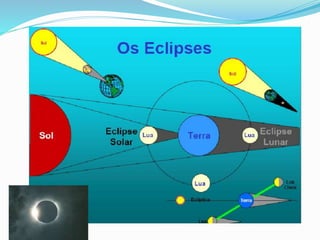

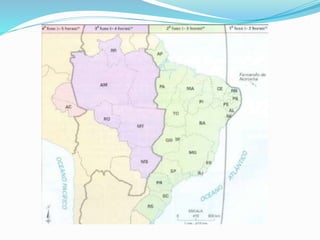

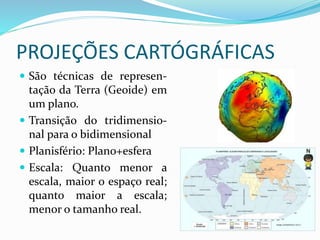

21. PROJEÇÕES CARTÓGRÁFICAS
 São técnicas de represen-
tação da Terra (Geoide) em
um plano.
 Transição do tridimensio-
nal para o bidimensional
 Planisfério: Plano+esfera
 Escala: Quanto menor a
escala, maior o espaço real;
quanto maior a escala;
menor o tamanho real.

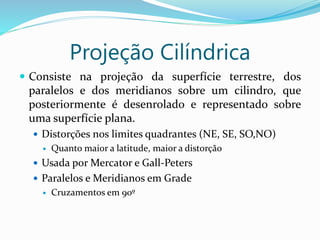

22. Projeção Cilíndrica
 Consiste na projeção da superfície terrestre, dos
paralelos e dos meridianos sobre um cilindro, que
posteriormente é desenrolado e representado sobre
uma superfície plana.
 Distorções nos limites quadrantes (NE, SE, SO,NO)
 Quanto maior a latitude, maior a distorção
 Usada por Mercator e Gall-Peters
 Paralelos e Meridianos em Grade
 Cruzamentos em 90º

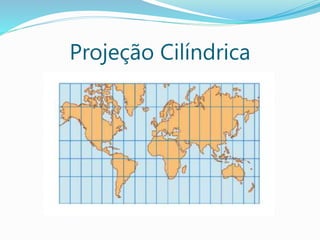

23. Projeção Cilíndrica

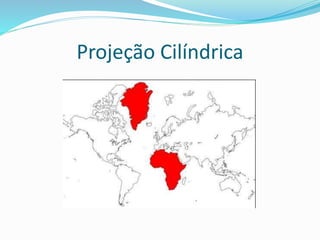

24. Projeção Cilíndrica

25. Projeção Cônica
 Na projeção Cônica a superfície terrestre é
representada sobre um cone imaginário, que está em
contato com a esfera em determinado paralelo.
 Meridianos Retos e Paralelos concêntricos a partir do
polo
 Distorções: Quanto maior a distância do paralelo de
contato, maior a distorção
 Usado para representar partes do globo

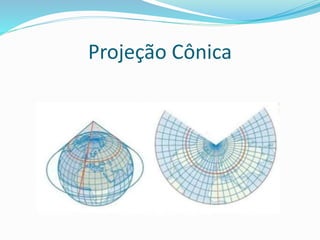

26. Projeção Cônica

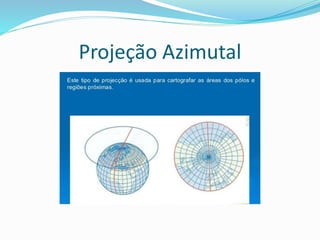

27. Projeção Azimutal
