COMPONENTES ELÉTRICOS
I - DESCRIÇÃO DOS COMPONENTES ELÉTRICOS
1 - MOTOR ELÉTRICO DO COMPRESSOR
2 - RELÊS DE PARTIDA
3 - PROTETOR TÉRMICO
4 - CAPACITOR
II - TESTES DE VERIFICAÇÃO DO CIRCUITO
1 - MOTORES COM TORQUE NORMAL DE PARTIDA - RSIR
2 - MOTORES COM TORQUE NORMAL DE PARTIDA - PSC
3 - MOTORES COM TORQUE NORMAL DE PARTIDA - PTCSIR
4 - MOTORES COM TORQUE NORMAL DE PARTIDA - PTCSCR
5 - MOTORES COM ALTO TORQUE DE PARTIDA - CSIR
6 - MOTORES COM ALTO TORQUE DE PARTIDA - CSR
7 - MOTORES COM ALTO TORQUE DE PARTIDA - CSIR
III - CODIGOS DE TENSÕES E FAIXAS DE OPERAÇÃO
FOTOS
COMPONENTES ELÉTRICOS
Os componentes elétricos são desenvolvidos e testados nos laboratórios da Tecumseh, sendo específicos para cada modelo de
compressor e de acordo com sua aplicação. Neste boletim técnico, vamos conhecer os componentes elétricos mais comuns, os
esquemas de ligação e maneiras práticas de testá-los, determinando assim procedimentos básicos de detecção de falhas nesses
componentes.
Quando um sistema de refrigeração não está operando adequadamente, deve-se determinar a causa do mau funcionamento
antes de realizar qualquer manutenção. Todo o sistema de refrigeração deve ser checado para detectar vazamentos,
entupimentos, umidade, carga adequada de gás, atuação do termostato e demais características. Porém, se depois de todos
estes itens checados, o compressor não parte, ou parte e desliga depois de pouco tempo de funcionamento, o problema poderá
estar no compressor, ou nos seus componentes elétricos.
Com o propósito de fornecer subsídios para um diagnóstico seguro, traçamos a seguir um procedimento básico para testar cada
esquema de ligação de compressores monofásicos e seus componentes elétricos.
Antes de se iniciar os testes, as seguintes recomendações devem ser observadas:
- Utilizar equipamentos de teste (voltímetro/ohmímetro) adequados e confiáveis.
- Verificar a tensão de linha ( tensão que alimenta o compressor); Esta tensão deverá estar entre os valores
especificados para o modelo do compressor conforme tabela I. Se a tensão de linha estiver fora da faixa
operacional do compressor, causará superaquecimento, além de falha nos capacitores e/ou relê de partida,
ocasionando a parada do motor e atuação do protetor térmico. Esta tensão deve ser medida em rotor travado
da seguinte maneira: ligue o produto e deixe-o funcionar por alguns minutos. Desligue e ligue-o em seguida. O
compressor não deve partir. A tensão deve ser medida entre os terminais C e R do compressor antes do
protetor atuar.
- Verificar as especificações dos componentes elétricos instalados no compressor; quando estes componentes
não são os componentes especificados para o mesmo, podem não operar adequadamente, ocasionando falha ou
mesmo queima do compressor com a perda imediata da garantia.
- Realizar os testes na sequência descrita.
ATENCÃO !!
AS CONEXÕES ELÉTRICAS DO COMPRESSOR NÃO DEVEM
SER MANUSEADAS COM O PRODUTO ENERGIZADO
I - DESCRIÇÃO DOS COMPONENTES ELÉTRICOS
Para compreender melhor os esquemas de ligação dos compressores, descrevemos a seguir cada componente que os compõe.

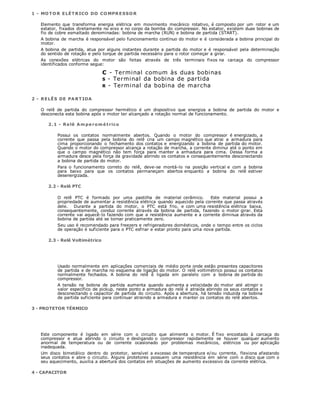

1 - MOTOR ELÉTRICO DO COMPRESSOR
Elemento que transforma energia elétrica em movimento mecânico rotativo, é composto por um rotor e um
estator, fixados diretamente no eixo e no corpo da bomba do compressor. No estator, existem duas bobinas de
fio de cobre esmaltado denominadas: bobina de marcha (RUN) e bobina de partida (START).
A bobina de marcha é responsável pelo funcionamento contínuo do motor e é considerada a bobina principal do
motor.
A bobina de partida, atua por alguns instantes durante a partida do motor e é responsável pela determinação
do sentido de rotação e pelo torque de partida necessário para o rotor começar a girar.
As conexões elétricas do motor são feitas através de três terminais fixos na carcaça do compressor
identificados conforme segue:
C - Terminal comum às duas bobinas
S - Terminal da bobina de partida
R - Terminal da bobina de marcha
2 - RELÊS DE PARTIDA
O relê de partida do compressor hermético é um dispositivo que energiza a bobina de partida do motor e
desconecta esta bobina após o motor ter alcançado a rotação normal de funcionamento.
2.1 - Relê Amperométrico
Possui os contatos normalmente abertos. Quando o motor do compressor é energizado, a
corrente que passa pela bobina do relê cria um campo magnético que atrai a armadura para
cima proporcionando o fechamento dos contatos e energizando a bobina de partida do motor.
Quando o motor do compressor alcança a rotação de marcha, a corrente diminui até o ponto em
que o campo magnético não tem força para manter a armadura para cima. Dessa forma a
armadura desce pela força da gravidade abrindo os contatos e consequentemente desconectando
a bobina de partida do motor.
Para o funcionamento correto do relê, deve-se montá-lo na posição vertical e com a bobina
para baixo para que os contatos permaneçam abertos enquanto a bobina do relê estiver
desenergizada.
2.2 - Relê PTC
O relê PTC é formado por uma pastilha de material cerâmico. Este material possui a
propriedade de aumentar a resistência elétrica quando aquecido pela corrente que passa através
dele. Durante a partida do motor, o PTC está frio, e com uma resistência elétrica baixa,
consequentemente, conduz corrente através da bobina de partida, fazendo o motor girar. Esta
corrente vai aquecê-lo fazendo com que a resistência aumente e a corrente diminua através da
bobina de partida até se tornar praticamente zero.
Seu uso é recomendado para freezers e refrigeradores domésticos, onde o tempo entre os ciclos
de operação é suficiente para o PTC esfriar e estar pronto para uma nova partida.
2.3 - Relê Voltimétrico
Usado normalmente em aplicações comerciais de médio porte onde estão presentes capacitores
de partida e de marcha no esquema de ligação do motor. O relê voltimétrico possui os contatos
normalmente fechados. A bobina do relê é ligada em paralelo com a bobina de partida do
compressor.
A tensão na bobina de partida aumenta quando aumenta a velocidade do motor até atingir o
valor específico de pickup, neste ponto a armadura do relê é atraída abrindo os seus contatos e
desconectando o capacitor de partida do circuito. Após a abertura, há tensão induzida na bobina
de partida suficiente para continuar atraindo a armadura e manter os contatos do relê abertos.
3 - PROTETOR TÉRMICO
Este componente é ligado em série com o circuito que alimenta o motor. É fixo encostado à carcaça do
compressor e atua abrindo o circuito e desligando o compressor rapidamente se houver qualquer aumento
anormal de temperatura ou de corrente ocasionado por problemas mecânicos, elétricos ou por aplicação
inadequada.
Um disco bimetálico dentro do protetor, sensível a excesso de temperatura e/ou corrente, flexiona afastando
seus contatos e abre o circuito. Alguns protetores possuem uma resistência em série com o disco que com o
seu aquecimento, auxilia a abertura dos contatos em situações de aumento excessivo da corrente elétrica.
4 - CAPACITOR
4.1 - Capacitor de Partida
Em caso de exigência de torque de partida maior (sistema não auto equalizado - esquema de
ligação CSIR), utiliza-se um capacitor em série com a bobina de partida, o qual aumenta a
corrente na bobina de partida, consequentemente aumenta o torque. Atua somente na partida
sendo desconectado pelo relê quando o motor atinge rotação normal de funcionamento.
4.2 - Capacitor de Marcha ou Capacitor Permanente
O capacitor de marcha, é projetado para atuar continuamente em série com a bobina de partida
(ligação PSC),melhorando o torque de partida e de trabalho e a eficiência elétrica do motor.
Neste esquema de ligação não é usado relê e é aplicado em sistemas auto-equalizados devido
ao torque de partida normal.
NOTA: Em caso de substituição de capacitores, devem ser seguidas as mesmas especificações
dos capacitores originais ou seja, a capacitância (microfarad-mF) e tensão de isolação (VAC).
Se a capacitância do capacitor de reposição for inferior, a eficiência do motor e a capacidade
de partida diminuirão. Se for superior, as correntes e temperaturas do motor aumentarão
A tensão de isolação deve ser igual ou maior que a especificada, pois se for menor, o capacitor
queimará.
II - TESTES DE VERIFICAÇÃO DO CIRCUITO ELÉTRICO DO COMPRESSOR
1 - MOTORES COM TORQUE NORMAL DE PARTIDA - RSIR

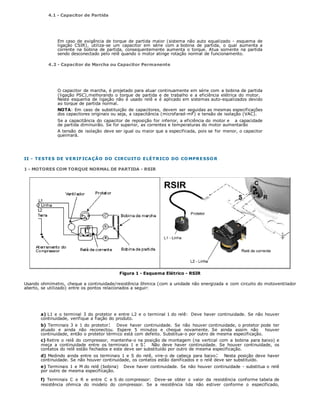

Figura 1 - Esquema Elétrico - RSIR
Usando ohmímetro, cheque a continuidade/resistência ôhmica (com a unidade não energizada e com circuito do motoventilador
aberto, se utilizado) entre os pontos relacionados a seguir:
a) L1 e o terminal 3 do protetor e entre L2 e o terminal 1 do relê: Deve haver continuidade. Se não houver
continuidade, verifique a fiação do produto.
b) Terminais 3 e 1 do protetor: Deve haver continuidade. Se não houver continuidade, o protetor pode ter
atuado e ainda não reconectou. Espere 5 minutos e cheque novamente. Se ainda assim não houver
continuidade, então o protetor térmico está com defeito. Substitua-o por outro de mesma especificação.
c) Retire o relê do compressor, mantenha-o na posição de montagem (na vertical com a bobina para baixo) e
meça a continuidade entre os terminais 1 e S: Não deve haver continuidade. Se houver continuidade, os
contatos do relê estão fechados e este deve ser substituído por outro de mesma especificação.
d) Medindo ainda entre os terminais 1 e S do relê, vire-o de cabeça para baixo: Nesta posição deve haver
continuidade. Se não houver continuidade, os contatos estão danificados e o relê deve ser substituído.
e) Terminais 1 e M do relê (bobina) Deve haver continuidade. Se não houver continuidade - substitua o relê
por outro de mesma especificação.
f) Terminais C e R e entre C e S do compressor: Deve-se obter o valor da resistência conforme tabela de
resistência ohmica do modelo do compressor. Se a resistência lida não estiver conforme o especificado,
substitua o compressor. Faça esta medida sempre a 25oC de temperatura ambiente.
g) Terminal C e carcaça do compressor: Não deve haver continuidade. Se houver continuidade, o motor está
em massa, o compressor deve ser substituído.
Se após realizar todos os testes acima, nenhum defeito for detectado, substitua o relê e o protetor térmico por outros novos e
de mesmas especificações, pois estes testes não são capazes de detectar se suas características de funcionamento estão
alteradas.
Se mesmo assim o resultado não for positivo, a falha pode ser na parte mecânica do compressor e este deve ser substituído.
2 - MOTORES COM TORQUE NORMAL DE PARTIDA - PSC

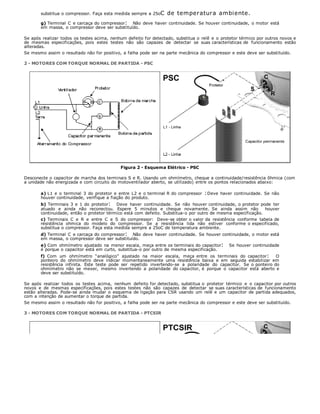

Figura 2 - Esquema Elétrico - PSC
Desconecte o capacitor de marcha dos terminais S e R. Usando um ohmímetro, cheque a continuidade/resistência ôhmica (com
a unidade não energizada e com circuito do motoventilador aberto, se utilizado) entre os pontos relacionados abaixo:
a) L1 e o terminal 3 do protetor e entre L2 e o terminal R do compressor :Deve haver continuidade. Se não
houver continuidade, verifique a fiação do produto.
b) Terminais 3 e 1 do protetor: Deve haver continuidade. Se não houver continuidade, o protetor pode ter
atuado e ainda não reconectou. Espere 5 minutos e cheque novamente. Se ainda assim não houver
continuidade, então o protetor térmico está com defeito. Substitua-o por outro de mesma especificação.
c) Terminais C e R e entre C e S do compressor: Deve-se obter o valor da resistência conforme tabela de
resistência ohmica do modelo do compressor. Se a resistência lida não estiver conforme o especificado,
substitua o compressor. Faça esta medida sempre a 25oC de temperatura ambiente.
d) Terminal C e carcaça do compressor: Não deve haver continuidade. Se houver continuidade, o motor está
em massa, o compressor deve ser substituído.
e) Com ohmímetro ajustado na menor escala, meça entre os terminais do capacitor: Se houver continuidade
é porque o capacitor está em curto, substitua-o por outro de mesma especificação.
f) Com um ohmímetro “analógico” ajustado na maior escala, meça entre os terminais do capacitor: O
ponteiro do ohmímetro deve indicar momentaneamente uma resistência baixa e em seguida estabilizar em
resistência infinita. Este teste pode ser repetido invertendo-se a polaridade do capacitor. Se o ponteiro do
ohmímetro não se mexer, mesmo invertendo a polaridade do capacitor, é porque o capacitor está aberto e
deve ser substituído.
Se após realizar todos os testes acima, nenhum defeito for detectado, substitua o protetor térmico e o capacitor por outros
novos e de mesmas especificações, pois estes testes não são capazes de detectar se suas características de funcionamento
estão alteradas. Pode-se ainda mudar o esquema de ligação para CSR usando um relê e um capacitor de partida adequados,
com a intenção de aumentar o torque de partida.
Se mesmo assim o resultado não for positivo, a falha pode ser na parte mecânica do compressor e este deve ser substituído.
3 - MOTORES COM TORQUE NORMAL DE PARTIDA - PTCSIR

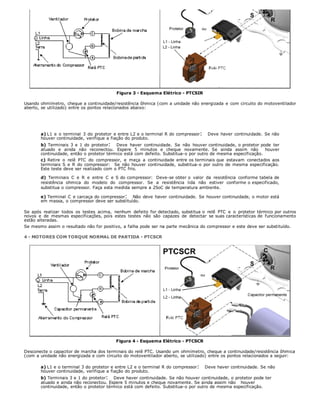

Figura 3 - Esquema Elétrico - PTCSIR
Usando ohmímetro, cheque a continuidade/resistência ôhmica (com a unidade não energizada e com circuito do motoventilador
aberto, se utilizado) entre os pontos relacionados abaixo:
a) L1 e o terminal 3 do protetor e entre L2 e o terminal R do compressor: Deve haver continuidade. Se não
houver continuidade, verifique a fiação do produto.
b) Terminais 3 e 1 do protetor: Deve haver continuidade. Se não houver continuidade, o protetor pode ter
atuado e ainda não reconectou. Espere 5 minutos e cheque novamente. Se ainda assim não houver
continuidade, então o protetor térmico está com defeito. Substitua-o por outro de mesma especificação.

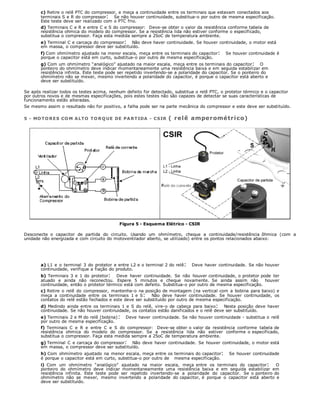

c) Retire o relê PTC do compressor, e meça a continuidade entre os terminais que estavam conectados aos
terminais S e R do compressor: Se não houver continuidade, substitua-o por outro de mesma especificação.
Este teste deve ser realizado com o PTC frio.
d) Terminais C e R e entre C e S do compressor: Deve-se obter o valor da resistência conforme tabela de
resistência ohmica do modelo do compressor. Se a resistência lida não estiver conforme o especificado,
substitua o compressor. Faça esta medida sempre a 25oC de temperatura ambiente.
e) Terminal C e carcaça do compressor: Não deve haver continuidade. Se houver continuidade, o motor está
em massa, o compressor deve ser substituído.
Se após realizar todos os testes acima, nenhum defeito for detectado, substitua o relê PTC e o protetor térmico por outros
novos e de mesmas especificações, pois estes testes não são capazes de detectar se suas características de funcionamento
estão alteradas.
Se mesmo assim o resultado não for positivo, a falha pode ser na parte mecânica do compressor e este deve ser substituído.
4 - MOTORES COM TORQUE NORMAL DE PARTIDA - PTCSCR
Figura 4 - Esquema Elétrico - PTCSCR
Desconecte o capacitor de marcha dos terminais do relê PTC. Usando um ohmímetro, cheque a continuidade/resistência ôhmica
(com a unidade não energizada e com circuito do motoventilador aberto, se utilizado) entre os pontos relacionados a seguir:
a) L1 e o terminal 3 do protetor e entre L2 e o terminal R do compressor: Deve haver continuidade. Se não
houver continuidade, verifique a fiação do produto.
b) Terminais 3 e 1 do protetor: Deve haver continuidade. Se não houver continuidade, o protetor pode ter
atuado e ainda não reconectou. Espere 5 minutos e cheque novamente. Se ainda assim não houver
continuidade, então o protetor térmico está com defeito. Substitua-o por outro de mesma especificação.
c) Retire o relê PTC do compressor, e meça a continuidade entre os terminais que estavam conectados aos
terminais S e R do compressor: Se não houver continuidade, substitua-o por outro de mesma especificação.
Este teste deve ser realizado com o PTC frio.
d) Terminais C e R e entre C e S do compressor: Deve-se obter o valor da resistência conforme tabela de
resistência ohmica do modelo do compressor. Se a resistência lida não estiver conforme o especificado,
substitua o compressor. Faça esta medida sempre a 25oC de temperatura ambiente.
e) Terminal C e carcaça do compressor: Não deve haver continuidade. Se houver continuidade, o motor está
em massa, o compressor deve ser substituído.
f) Com ohmímetro ajustado na menor escala, meça entre os terminais do capacitor: Se houver continuidade é
porque o capacitor está em curto, substitua-o por outro de mesma especificação.
g) Com um ohmímetro “analógico” ajustado na maior escala, meça entre os terminais do capacitor: O
ponteiro do ohmímetro deve indicar momentaneamente uma resistência baixa e em seguida estabilizar em
resistência infinita. Este teste pode ser repetido invertendo-se a polaridade do capacitor. Se o ponteiro do
ohmímetro não se mexer, mesmo invertendo a polaridade do capacitor, é porque o capacitor está aberto e
deve ser substituído.
Se após realizar todos os testes acima, nenhum defeito for detectado, substitua o relê PTC, o protetor térmico e o capacitor
por outros novos e de mesmas especificações, pois estes testes não são capazes de detectar se suas características de
funcionamento estão alteradas.
Se mesmo assim o resultado não for positivo, a falha pode ser na parte mecânica do compressor e este deve ser substituído.
5 - MOTORES CO M ALTO TORQUE DE PARTIDA - CSIR ( relê amperométrico)
Figura 5 - Esquema Elétrico - CSIR
Desconecte o capacitor de partida do circuito. Usando um ohmímetro, cheque a continuidade/resistência ôhmica (com a
unidade não energizada e com circuito do motoventilador aberto, se utilizado) entre os pontos relacionados abaixo:
a) L1 e o terminal 3 do protetor e entre L2 e o terminal 2 do relê: Deve haver continuidade. Se não houver
continuidade, verifique a fiação do produto.
b) Terminais 3 e 1 do protetor: Deve haver continuidade. Se não houver continuidade, o protetor pode ter
atuado e ainda não reconectou. Espere 5 minutos e cheque novamente. Se ainda assim não houver
continuidade, então o protetor térmico está com defeito. Substitua-o por outro de mesma especificação.
c) Retire o relê do compressor, mantenha-o na posição de montagem (na vertical com a bobina para baixo) e
meça a continuidade entre os terminais 1 e S: Não deve haver continuidade. Se houver continuidade, os
contatos do relê estão fechados e este deve ser substituído por outro de mesma especificação.
d) Medindo ainda entre os terminais 1 e S do relê, vire-o de cabeça para baixo: Nesta posição deve haver
continuidade. Se não houver continuidade, os contatos estão danificados e o relê deve ser substituído.
e) Terminais 2 e M do relê (bobina): Deve haver continuidade. Se não houver continuidade - substitua o relê
por outro de mesma especificação.
f) Terminais C e R e entre C e S do compressor: Deve-se obter o valor da resistência conforme tabela de
resistência ohmica do modelo do compressor. Se a resistência lida não estiver conforme o especificado,
substitua o compressor. Faça esta medida sempre a 25oC de temperatura ambiente.
g) Terminal C e carcaça do compressor: Não deve haver continuidade. Se houver continuidade, o motor está
em massa, o compressor deve ser substituído.
h) Com ohmímetro ajustado na menor escala, meça entre os terminais do capacitor: Se houver continuidade
é porque o capacitor está em curto, substitua-o por outro de mesma especificação.
i) Com um ohmímetro “analógico” ajustado na maior escala, meça entre os terminais do capacitor: O
ponteiro do ohmímetro deve indicar momentaneamente uma resistência baixa e em seguida estabilizar em
resistência infinita. Este teste pode ser repetido invertendo-se a polaridade do capacitor. Se o ponteiro do
ohmímetro não se mexer, mesmo invertendo a polaridade do capacitor, é porque o capacitor está aberto e
deve ser substituído.
Se após realizar todos os testes acima, nenhum defeito for detectado, substitua o relê, o protetor térmico e o capacitor por
outros novos e de mesmas especificações, pois estes testes não são capazes de detectar se suas características de
funcionamento estão alteradas.
Se mesmo assim o resultado não for positivo, a falha pode ser na parte mecânica do compressor e este deve ser substituído.
6 - MOTORES CO M ALTO TORQUE DE PARTIDA - CSR
Figura 6 - Esquema Elétrico - CSR
Desconecte as ligações entre os terminais 2 e 4 do relê voltimétrico e os terminais R e S do compressor. Usando um
ohmímetro, cheque a continuidade/resistência ôhmica (com a unidade não energizada e com circuito do motoventilador aberto,
se utilizado) entre os pontos relacionados a seguir:
a) L1 e o terminal 5 do relê, entre L2 e o terminal 4 do relê e demais ligações entre relê, protetor e
compressor: Deve haver continuidade. Se não houver continuidade, verifique a fiação do produto.
b) Terminais 3 e 1 do protetor: Deve haver continuidade. Se não houver continuidade, o protetor pode ter
atuado e ainda não reconectou. Espere 5 minutos e cheque novamente. Se ainda assim não houver
continuidade, então o protetor térmico está com defeito. Substitua-o por outro de mesma especificação.
c) Retire o relê voltimétrico do circuito e meça a continuidade entre os terminais 1 e 2: Deve haver
continuidade. Se não houver continuidade, os contatos do relê estão danificados e este deve ser substituído por
outro de mesma especificação.
d) Terminais 5 e 2 do relê (bobina): Deve haver continuidade. Se não houver continuidade substitua o relê por
outro de mesma especificação.
e) Terminais C e R e entre C e S do compressor: Deve-se obter o valor da resistência conforme tabela de
resistência ohmica do modelo do compressor. Se a resistência lida não estiver conforme o especificado,
substitua o compressor. Faça esta medida sempre a 25oC de temperatura ambiente.
f) Terminal C e carcaça do compressor: Não deve haver continuidade. Se houver continuidade, o motor está
em massa, o compressor deve ser substituído.
g) Com ohmímetro ajustado na menor escala, meça entre os terminais do capacitor de marcha: Se houver
continuidade é porque o capacitor está em curto, substitua-o por outro de mesma especificação.
h) Com um ohmímetro “analógico” ajustado na maior escala, meça entre os terminais do capacitor: O
ponteiro do ohmímetro deve indicar momentaneamente uma resistência baixa e em seguida estabilizar em
resistência infinita. Este teste pode ser repetido invertendo-se a polaridade do capacitor. Se o ponteiro do
ohmímetro não se mexer, mesmo invertendo a polaridade do capacitor, é porque o capacitor está aberto e
deve ser substituído.
i) Repita os itens “g” e “h” para o capacitor de partida.
Se após realizar todos os testes acima, nenhum defeito for detectado, substitua o relê, o protetor térmico e os capacitores por
outros novos e de mesmas especificações, pois estes testes não são capazes de detectar se suas características de
funcionamento estão alteradas.
Se mesmo assim o resultado não for positivo, a falha pode ser na parte mecânica do compressor e este deve ser substituído.

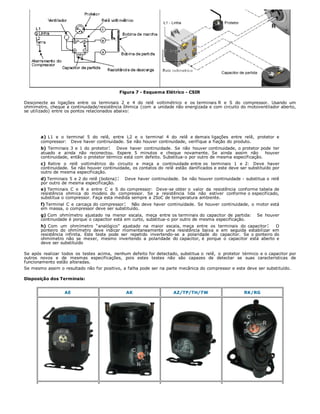

7 - MOTORES CO M ALTO TORQUE DE PARTIDA - CSIR (relê voltimétrico)
Figura 7 - Esquema Elétrico - CSIR
Desconecte as ligações entre os terminais 2 e 4 do relê voltimétrico e os terminais R e S do compressor. Usando um
ohmímetro, cheque a continuidade/resistência ôhmica (com a unidade não energizada e com circuito do motoventilador aberto,
se utilizado) entre os pontos relacionados abaixo:
a) L1 e o terminal 5 do relê, entre L2 e o terminal 4 do relê e demais ligações entre relê, protetor e
compressor: Deve haver continuidade. Se não houver continuidade, verifique a fiação do produto.
b) Terminais 3 e 1 do protetor: Deve haver continuidade. Se não houver continuidade, o protetor pode ter
atuado e ainda não reconectou. Espere 5 minutos e cheque novamente. Se ainda assim não houver
continuidade, então o protetor térmico está com defeito. Substitua-o por outro de mesma especificação.
c) Retire o relê voltimétrico do circuito e meça a continuidade entre os terminais 1 e 2: Deve haver
continuidade. Se não houver continuidade, os contatos do relê estão danificados e este deve ser substituído por
outro de mesma especificação.
d) Terminais 5 e 2 do relê (bobina): Deve haver continuidade. Se não houver continuidade - substitua o relê
por outro de mesma especificação.
e) Terminais C e R e entre C e S do compressor: Deve-se obter o valor da resistência conforme tabela de
resistência ohmica do modelo do compressor. Se a resistência lida não estiver conforme o especificado,
substitua o compressor. Faça esta medida sempre a 25oC de temperatura ambiente.
f) Terminal C e carcaça do compressor: Não deve haver continuidade. Se houver continuidade, o motor está
em massa, o compressor deve ser substituído.
g) Com ohmímetro ajustado na menor escala, meça entre os terminais do capacitor de partida: Se houver
continuidade é porque o capacitor está em curto, substitua-o por outro de mesma especificação.
h) Com um ohmímetro “analógico” ajustado na maior escala, meça entre os terminais do capacitor: O
ponteiro do ohmímetro deve indicar momentaneamente uma resistência baixa e em seguida estabilizar em
resistência infinita. Este teste pode ser repetido invertendo-se a polaridade do capacitor. Se o ponteiro do
ohmímetro não se mexer, mesmo invertendo a polaridade do capacitor, é porque o capacitor está aberto e
deve ser substituído
Se após realizar todos os testes acima, nenhum defeito for detectado, substitua o relê, o protetor térmico e o capacitor por
outros novos e de mesmas especificações, pois estes testes não são capazes de detectar se suas características de
funcionamento estão alteradas.
Se mesmo assim o resultado não for positivo, a falha pode ser na parte mecânica do compressor e este deve ser substituído.
Disposição dos Terminais:
AE AK AZ/TP/TH/TW RK/RG
C - Terminal comum às duas bobinas
S - Terminal da bobina de partida
R - Terminal da bobina de marcha
III - CODIGOS DE TENSÕES E FAIXAS DE OPERAÇÃO
A tensão e a frequência de operação de um compressor Tecumseh são identificadas através de uma letra que compõe o código
da lista de materiais do compressor, por exemplo: AE 150 DS .
A Letra “D”, conforme tabela abaixo, indica que este compressor deve operar em 115-127V / 60 Hz.
Para códigos de tensão/freqüência não listados, entrar em contato com a Tecumseh do Brasil.
Tabela I
Código de
Tensão
Modelo Tensão Nominal/ Frequência Tensão Mín. Tensão Máx.
A AE 115V / 60HZ 98 127
A RG, RK, TH, TP 115V / 60HZ 103 127
A AZ, AE, TH, TP, TW 115 - 127V / 60HZ 100 140
D AE, AK, AZ, TP, TH, TW 115 - 127V / 60HZ 100 140
E AE, AK, AZ, TP, TH, TW, RG, RK 220V / 60HZ 187 242
F AE, AK 220V / 50HZ 187 242
F AZ, TH, TW 220V / 50HZ 180 242
G AZ, AE, TH, TP, TW 220V / 50-60HZ 180 242
H TP 230V / 50HZ 160 260
J AE, AZ, TH, TP, TW 220 - 240V / 50HZ 195 253
K AZ, AE, AK, TP, TW 220 - 240V / 50HZ 195 253
L AE, TP, TW 115V / 60HZ 92 127
L AZ 220 - 240V / 50HZ 195 253
N AZ 220 - 240V / 50HZ 195 253
P AZ, TP 100V / 50-60HZ 90 110
Q AZ, TP 100V / 50-60HZ 90 110
R AZ, TH, TP, TW 220V / 60HZ 187 242
T AZ, TH 115V / 60HZ 92 127
U AZ 115V / 60HZ 92 127

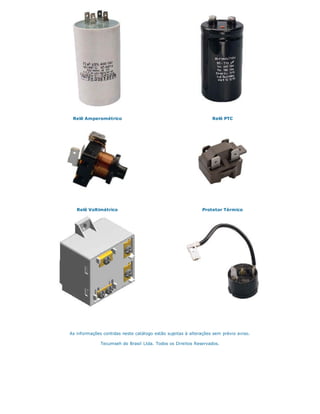

Fotos
Capacitor de Marcha Capacitor de Partida
Relê Amperométrico Relê PTC
Relê Voltimétrico Protetor Térmico
As informações contidas neste catálogo estão sujeitas à alterações sem prévio aviso.
Tecumseh do Brasil Ltda. Todos os Direitos Reservados.

Mais conteúdo relacionado

Mais procurados

3.0 denso i art-euro 6_2013 a 2015
3.0 denso i art-euro 6_2013 a 20153.0 denso i art-euro 6_2013 a 2015
3.0 denso i art-euro 6_2013 a 2015
Geraldo Sebastian

Relação de falhas diárias
Relação de falhas diáriasRelação de falhas diárias
Relação de falhas diárias
Sergio Favaro

esquema eletrico do Renault clio-1-0-16
esquema eletrico do Renault clio-1-0-16esquema eletrico do Renault clio-1-0-16
esquema eletrico do Renault clio-1-0-16
eletrocarservice

Manual de sintomas e falhas
Manual de sintomas e falhasManual de sintomas e falhas
Manual de sintomas e falhas
Robson Cavalheiro

Compressor tabela de aplicação (1)
Compressor   tabela de aplicação (1)Compressor   tabela de aplicação (1)
Compressor tabela de aplicação (1)
manodorosa

150434001 r3 1 1 manual alarme l2004-cs e exact plus
150434001 r3 1 1 manual alarme l2004-cs e exact plus150434001 r3 1 1 manual alarme l2004-cs e exact plus
150434001 r3 1 1 manual alarme l2004-cs e exact plus
Glaudson Filho

Compressores embraco aspera tabela aplicação
Compressores embraco aspera tabela aplicaçãoCompressores embraco aspera tabela aplicação
Compressores embraco aspera tabela aplicação
manodorosa

Sistema siemens-fenix Laguna 1.8 e 2.0 injeção eletrônica
Sistema siemens-fenix Laguna 1.8 e 2.0 injeção eletrônica Sistema siemens-fenix Laguna 1.8 e 2.0 injeção eletrônica
Sistema siemens-fenix Laguna 1.8 e 2.0 injeção eletrônica
Paulo Herbert Pinheiro

08c5ebea6b70daa9725e1bf7140471ad 2
08c5ebea6b70daa9725e1bf7140471ad 208c5ebea6b70daa9725e1bf7140471ad 2
08c5ebea6b70daa9725e1bf7140471ad 2
Alex cuevas

Hilux 3.0
Hilux 3.0Hilux 3.0
Hilux 3.0
dieseleletronica

Aplicação para em f_eg_para r 600a_r 134a_misturas_e
Aplicação para  em f_eg_para r 600a_r 134a_misturas_eAplicação para  em f_eg_para r 600a_r 134a_misturas_e
Aplicação para em f_eg_para r 600a_r 134a_misturas_e
manodorosa

Tabela sonda universal_mte-thomson
Tabela sonda universal_mte-thomsonTabela sonda universal_mte-thomson
Tabela sonda universal_mte-thomson
Jose Pires

Manaul de serviço cbr1100 xx (2)_(1999~) suplemen
Manaul de serviço cbr1100 xx (2)_(1999~) suplemenManaul de serviço cbr1100 xx (2)_(1999~) suplemen
Manaul de serviço cbr1100 xx (2)_(1999~) suplemen
Thiago Huari

095000 8290 explodido injetor HILUX 3.0
095000 8290 explodido injetor HILUX 3.0095000 8290 explodido injetor HILUX 3.0
095000 8290 explodido injetor HILUX 3.0
Junior Iung

INJEÇÃO DIRETA
INJEÇÃO DIRETAINJEÇÃO DIRETA
INJEÇÃO DIRETA
JosCarlosFilho11

Apostila arquivo carro pinagem nacional
Apostila arquivo carro pinagem nacionalApostila arquivo carro pinagem nacional
Apostila arquivo carro pinagem nacional
LucianoFreitas58

Apostila comandos eletricos
Apostila comandos eletricosApostila comandos eletricos
Apostila comandos eletricos
Reginaldo Steinhardt

Tabela de pressão de combustivel
Tabela de pressão de combustivelTabela de pressão de combustivel
Tabela de pressão de combustivel
Sergio Favaro

Compressores elgin
Compressores elginCompressores elgin
Compressores elgin
manodorosa

Manual del Estudiante instrucción Técnica. IVECO,CUMMINS, Cater.
Manual del Estudiante instrucción Técnica. IVECO,CUMMINS, Cater.Manual del Estudiante instrucción Técnica. IVECO,CUMMINS, Cater.
Manual del Estudiante instrucción Técnica. IVECO,CUMMINS, Cater.
Jordan Felipe Cabrera Nuñez


Mais procurados (20)

3.0 denso i art-euro 6_2013 a 2015
3.0 denso i art-euro 6_2013 a 20153.0 denso i art-euro 6_2013 a 2015
3.0 denso i art-euro 6_2013 a 2015

Relação de falhas diárias
Relação de falhas diáriasRelação de falhas diárias
Relação de falhas diárias

esquema eletrico do Renault clio-1-0-16
esquema eletrico do Renault clio-1-0-16esquema eletrico do Renault clio-1-0-16
esquema eletrico do Renault clio-1-0-16

Manual de sintomas e falhas
Manual de sintomas e falhasManual de sintomas e falhas
Manual de sintomas e falhas

Compressor tabela de aplicação (1)
Compressor   tabela de aplicação (1)Compressor   tabela de aplicação (1)
Compressor tabela de aplicação (1)

150434001 r3 1 1 manual alarme l2004-cs e exact plus
150434001 r3 1 1 manual alarme l2004-cs e exact plus150434001 r3 1 1 manual alarme l2004-cs e exact plus
150434001 r3 1 1 manual alarme l2004-cs e exact plus

Compressores embraco aspera tabela aplicação
Compressores embraco aspera tabela aplicaçãoCompressores embraco aspera tabela aplicação
Compressores embraco aspera tabela aplicação

Sistema siemens-fenix Laguna 1.8 e 2.0 injeção eletrônica
Sistema siemens-fenix Laguna 1.8 e 2.0 injeção eletrônica Sistema siemens-fenix Laguna 1.8 e 2.0 injeção eletrônica
Sistema siemens-fenix Laguna 1.8 e 2.0 injeção eletrônica

08c5ebea6b70daa9725e1bf7140471ad 2
08c5ebea6b70daa9725e1bf7140471ad 208c5ebea6b70daa9725e1bf7140471ad 2
08c5ebea6b70daa9725e1bf7140471ad 2

Hilux 3.0
Hilux 3.0Hilux 3.0
Hilux 3.0

Aplicação para em f_eg_para r 600a_r 134a_misturas_e
Aplicação para  em f_eg_para r 600a_r 134a_misturas_eAplicação para  em f_eg_para r 600a_r 134a_misturas_e
Aplicação para em f_eg_para r 600a_r 134a_misturas_e

Tabela sonda universal_mte-thomson
Tabela sonda universal_mte-thomsonTabela sonda universal_mte-thomson
Tabela sonda universal_mte-thomson

Manaul de serviço cbr1100 xx (2)_(1999~) suplemen
Manaul de serviço cbr1100 xx (2)_(1999~) suplemenManaul de serviço cbr1100 xx (2)_(1999~) suplemen
Manaul de serviço cbr1100 xx (2)_(1999~) suplemen

095000 8290 explodido injetor HILUX 3.0
095000 8290 explodido injetor HILUX 3.0095000 8290 explodido injetor HILUX 3.0
095000 8290 explodido injetor HILUX 3.0

INJEÇÃO DIRETA
INJEÇÃO DIRETAINJEÇÃO DIRETA
INJEÇÃO DIRETA

Apostila arquivo carro pinagem nacional
Apostila arquivo carro pinagem nacionalApostila arquivo carro pinagem nacional
Apostila arquivo carro pinagem nacional

Apostila comandos eletricos
Apostila comandos eletricosApostila comandos eletricos
Apostila comandos eletricos

Tabela de pressão de combustivel
Tabela de pressão de combustivelTabela de pressão de combustivel
Tabela de pressão de combustivel

Compressores elgin
Compressores elginCompressores elgin
Compressores elgin

Manual del Estudiante instrucción Técnica. IVECO,CUMMINS, Cater.
Manual del Estudiante instrucción Técnica. IVECO,CUMMINS, Cater.Manual del Estudiante instrucción Técnica. IVECO,CUMMINS, Cater.
Manual del Estudiante instrucción Técnica. IVECO,CUMMINS, Cater.


Destaque

Manual tecnico hussmann_arl570
Manual tecnico hussmann_arl570Manual tecnico hussmann_arl570
Manual tecnico hussmann_arl570
Valfrido Silva

1323531540 componentes-eletricos-do-refrigerador
1323531540 componentes-eletricos-do-refrigerador1323531540 componentes-eletricos-do-refrigerador
1323531540 componentes-eletricos-do-refrigerador
Mauro Luiz Costa

Manual de aplicação de compressores EMBRACO
Manual de aplicação de compressores EMBRACOManual de aplicação de compressores EMBRACO
Manual de aplicação de compressores EMBRACO
assistecrefrigeracao

02 mecânico de refrigeração domiciliar i
02 mecânico de refrigeração domiciliar i02 mecânico de refrigeração domiciliar i
02 mecânico de refrigeração domiciliar i
andydurdem

Tabela de aplicaçao_variado_es_kgm
Tabela de aplicaçao_variado_es_kgmTabela de aplicaçao_variado_es_kgm
Tabela de aplicaçao_variado_es_kgm
gegusilva

Manual do tecnico_em_refrigeracao
Manual do tecnico_em_refrigeracaoManual do tecnico_em_refrigeracao
Manual do tecnico_em_refrigeracao
Cyrus Yuri

Manual de serviço cb450 e cb450 custom (1983) ms443831 p carcaca
Manual de serviço cb450 e cb450 custom (1983)   ms443831 p carcacaManual de serviço cb450 e cb450 custom (1983)   ms443831 p carcaca
Manual de serviço cb450 e cb450 custom (1983) ms443831 p carcaca
Thiago Huari

Manual serviço cbr450 sr (1989) msmr4891p cbr450sr
Manual serviço cbr450 sr (1989)   msmr4891p cbr450srManual serviço cbr450 sr (1989)   msmr4891p cbr450sr
Manual serviço cbr450 sr (1989) msmr4891p cbr450sr
Thiago Huari

Manual Ar Condicionado Springer Up
Manual Ar Condicionado Springer UpManual Ar Condicionado Springer Up
Manual Ar Condicionado Springer Up
Polo Ar

03001
0300103001
03001
manodorosa

Manual de serviço cb450 partida
Manual de serviço cb450 partidaManual de serviço cb450 partida
Manual de serviço cb450 partida
Thiago Huari

Manual embraco
Manual embracoManual embraco
Manual embraco
antonio florido

Manual de serviço cb450 e cb450 custom (1983) ms443831 p ignicao
Manual de serviço cb450 e cb450 custom (1983)   ms443831 p ignicaoManual de serviço cb450 e cb450 custom (1983)   ms443831 p ignicao
Manual de serviço cb450 e cb450 custom (1983) ms443831 p ignicao
Thiago Huari

Manual de serviço cb450 e cb450 custom (1983) ms443831 p bateria
Manual de serviço cb450 e cb450 custom (1983)   ms443831 p bateriaManual de serviço cb450 e cb450 custom (1983)   ms443831 p bateria
Manual de serviço cb450 e cb450 custom (1983) ms443831 p bateria
Thiago Huari

Manual instalacao-operacao-compressores-condensadoras-elgin
Manual instalacao-operacao-compressores-condensadoras-elginManual instalacao-operacao-compressores-condensadoras-elgin
Manual instalacao-operacao-compressores-condensadoras-elgin
andydurdem

Manual serviço c 100 biz - 00 x6b-gce-761 suplemen
Manual serviço c 100 biz - 00 x6b-gce-761 suplemenManual serviço c 100 biz - 00 x6b-gce-761 suplemen
Manual serviço c 100 biz - 00 x6b-gce-761 suplemen
Thiago Huari

Electrolux - Freezer horizontal h160 a h220 - manual de instruções
Electrolux - Freezer horizontal h160 a h220 - manual de instruçõesElectrolux - Freezer horizontal h160 a h220 - manual de instruções
Electrolux - Freezer horizontal h160 a h220 - manual de instruções
Guilherme Gugelmin

Electrolux - Freezer vertical fe18 fe22-fe26 - manual de instruções
Electrolux - Freezer vertical fe18 fe22-fe26 - manual de instruçõesElectrolux - Freezer vertical fe18 fe22-fe26 - manual de instruções
Electrolux - Freezer vertical fe18 fe22-fe26 - manual de instruções
Guilherme Gugelmin

Eletricista instalador predial
Eletricista instalador predialEletricista instalador predial
Eletricista instalador predial
alessandro oliveira

Présentation du user group Duchess France au GDG de Nantes
Présentation du user group Duchess France au GDG de NantesPrésentation du user group Duchess France au GDG de Nantes
Présentation du user group Duchess France au GDG de Nantes
Claude Falguiere


Destaque (20)

Manual tecnico hussmann_arl570
Manual tecnico hussmann_arl570Manual tecnico hussmann_arl570
Manual tecnico hussmann_arl570

1323531540 componentes-eletricos-do-refrigerador
1323531540 componentes-eletricos-do-refrigerador1323531540 componentes-eletricos-do-refrigerador
1323531540 componentes-eletricos-do-refrigerador

Manual de aplicação de compressores EMBRACO
Manual de aplicação de compressores EMBRACOManual de aplicação de compressores EMBRACO
Manual de aplicação de compressores EMBRACO

02 mecânico de refrigeração domiciliar i
02 mecânico de refrigeração domiciliar i02 mecânico de refrigeração domiciliar i
02 mecânico de refrigeração domiciliar i

Tabela de aplicaçao_variado_es_kgm
Tabela de aplicaçao_variado_es_kgmTabela de aplicaçao_variado_es_kgm
Tabela de aplicaçao_variado_es_kgm

Manual do tecnico_em_refrigeracao
Manual do tecnico_em_refrigeracaoManual do tecnico_em_refrigeracao
Manual do tecnico_em_refrigeracao

Manual de serviço cb450 e cb450 custom (1983) ms443831 p carcaca
Manual de serviço cb450 e cb450 custom (1983)   ms443831 p carcacaManual de serviço cb450 e cb450 custom (1983)   ms443831 p carcaca
Manual de serviço cb450 e cb450 custom (1983) ms443831 p carcaca

Manual serviço cbr450 sr (1989) msmr4891p cbr450sr
Manual serviço cbr450 sr (1989)   msmr4891p cbr450srManual serviço cbr450 sr (1989)   msmr4891p cbr450sr
Manual serviço cbr450 sr (1989) msmr4891p cbr450sr

Manual Ar Condicionado Springer Up
Manual Ar Condicionado Springer UpManual Ar Condicionado Springer Up
Manual Ar Condicionado Springer Up

03001
0300103001
03001

Manual de serviço cb450 partida
Manual de serviço cb450 partidaManual de serviço cb450 partida
Manual de serviço cb450 partida

Manual embraco
Manual embracoManual embraco
Manual embraco

Manual de serviço cb450 e cb450 custom (1983) ms443831 p ignicao
Manual de serviço cb450 e cb450 custom (1983)   ms443831 p ignicaoManual de serviço cb450 e cb450 custom (1983)   ms443831 p ignicao
Manual de serviço cb450 e cb450 custom (1983) ms443831 p ignicao

Manual de serviço cb450 e cb450 custom (1983) ms443831 p bateria
Manual de serviço cb450 e cb450 custom (1983)   ms443831 p bateriaManual de serviço cb450 e cb450 custom (1983)   ms443831 p bateria
Manual de serviço cb450 e cb450 custom (1983) ms443831 p bateria

Manual instalacao-operacao-compressores-condensadoras-elgin
Manual instalacao-operacao-compressores-condensadoras-elginManual instalacao-operacao-compressores-condensadoras-elgin
Manual instalacao-operacao-compressores-condensadoras-elgin

Manual serviço c 100 biz - 00 x6b-gce-761 suplemen
Manual serviço c 100 biz - 00 x6b-gce-761 suplemenManual serviço c 100 biz - 00 x6b-gce-761 suplemen
Manual serviço c 100 biz - 00 x6b-gce-761 suplemen

Electrolux - Freezer horizontal h160 a h220 - manual de instruções
Electrolux - Freezer horizontal h160 a h220 - manual de instruçõesElectrolux - Freezer horizontal h160 a h220 - manual de instruções
Electrolux - Freezer horizontal h160 a h220 - manual de instruções

Electrolux - Freezer vertical fe18 fe22-fe26 - manual de instruções
Electrolux - Freezer vertical fe18 fe22-fe26 - manual de instruçõesElectrolux - Freezer vertical fe18 fe22-fe26 - manual de instruções
Electrolux - Freezer vertical fe18 fe22-fe26 - manual de instruções

Eletricista instalador predial
Eletricista instalador predialEletricista instalador predial
Eletricista instalador predial

Présentation du user group Duchess France au GDG de Nantes
Présentation du user group Duchess France au GDG de NantesPrésentation du user group Duchess France au GDG de Nantes
Présentation du user group Duchess France au GDG de Nantes


Semelhante a 06 componentes eletricos do refrigerador (manual tecumseh)

Dimensionamento partida direta de motores
Dimensionamento partida direta de motoresDimensionamento partida direta de motores
Dimensionamento partida direta de motores
jccabral

[E-BOOK 3] - Comandos Elétricos 3.pdf
[E-BOOK 3] - Comandos Elétricos 3.pdf[E-BOOK 3] - Comandos Elétricos 3.pdf
[E-BOOK 3] - Comandos Elétricos 3.pdf
LucasEduardoSilva7

Manualdoeletricista 120321090924-phpapp02
Manualdoeletricista 120321090924-phpapp02Manualdoeletricista 120321090924-phpapp02
Manualdoeletricista 120321090924-phpapp02
Miguel Eletricista

Siemens guia do eletricista (192)
Siemens   guia do eletricista (192)Siemens   guia do eletricista (192)
Siemens guia do eletricista (192)
Marcellus Figueiredo

gerador sincrono aula 1.pdf
gerador sincrono aula 1.pdfgerador sincrono aula 1.pdf
gerador sincrono aula 1.pdf
vasco74

Placa identificadora do motor elétrico
Placa identificadora do motor elétricoPlaca identificadora do motor elétrico
Placa identificadora do motor elétrico
Mauricio Machado Concalves

Guia do eletricista
Guia do eletricistaGuia do eletricista
Guia do eletricista
Milton Menezes

Dimensionamento de Sistemas elétricos.pdf
Dimensionamento de Sistemas elétricos.pdfDimensionamento de Sistemas elétricos.pdf
Dimensionamento de Sistemas elétricos.pdf
GleibsonHenrique

Alimentação da injeção eletrônica e seus defeitos
Alimentação da injeção eletrônica e seus defeitosAlimentação da injeção eletrônica e seus defeitos
Alimentação da injeção eletrônica e seus defeitos
Fabio Silva Oliveira

Cat169 pratica 2
Cat169 pratica 2Cat169 pratica 2
Cat169 pratica 2
Rodolfo Navarro

Aula 2 __comandos_eletricos___ligacao_de_motores___imprimir (1)
Aula 2 __comandos_eletricos___ligacao_de_motores___imprimir (1)Aula 2 __comandos_eletricos___ligacao_de_motores___imprimir (1)
Aula 2 __comandos_eletricos___ligacao_de_motores___imprimir (1)
Adailton Brito

Comandos elétricos
Comandos elétricosComandos elétricos
Comandos elétricos
rodolfovilanova

Curso avançado do sistema Invertex para 830E-AC .ppt
Curso avançado do sistema Invertex para 830E-AC .pptCurso avançado do sistema Invertex para 830E-AC .ppt
Curso avançado do sistema Invertex para 830E-AC .ppt
IgorAlexandre48

Apostila comandos eletricos1
Apostila comandos eletricos1Apostila comandos eletricos1
Apostila comandos eletricos1
Keila Guedes

Apostila comandos eletricos
Apostila comandos eletricosApostila comandos eletricos
Apostila comandos eletricos
Marcelo Pozati

Apostila comandos eletricos1
Apostila comandos eletricos1Apostila comandos eletricos1
Apostila comandos eletricos1
andydurdem

Apostila comandos eletricos1
Apostila comandos eletricos1Apostila comandos eletricos1
Apostila comandos eletricos1
andydurdem

Motores elétricos de ca
Motores elétricos de caMotores elétricos de ca
Motores elétricos de ca
Claudio Queiroz Nascimento

04 instrumentos do motor
04 instrumentos do motor04 instrumentos do motor
04 instrumentos do motor
Evanildo Leal

Frenagem por corrente continua
Frenagem por corrente continuaFrenagem por corrente continua
Frenagem por corrente continua
heltonpz


Semelhante a 06 componentes eletricos do refrigerador (manual tecumseh) (20)

Dimensionamento partida direta de motores
Dimensionamento partida direta de motoresDimensionamento partida direta de motores
Dimensionamento partida direta de motores

[E-BOOK 3] - Comandos Elétricos 3.pdf
[E-BOOK 3] - Comandos Elétricos 3.pdf[E-BOOK 3] - Comandos Elétricos 3.pdf
[E-BOOK 3] - Comandos Elétricos 3.pdf

Manualdoeletricista 120321090924-phpapp02
Manualdoeletricista 120321090924-phpapp02Manualdoeletricista 120321090924-phpapp02
Manualdoeletricista 120321090924-phpapp02

Siemens guia do eletricista (192)
Siemens   guia do eletricista (192)Siemens   guia do eletricista (192)
Siemens guia do eletricista (192)

gerador sincrono aula 1.pdf
gerador sincrono aula 1.pdfgerador sincrono aula 1.pdf
gerador sincrono aula 1.pdf

Placa identificadora do motor elétrico
Placa identificadora do motor elétricoPlaca identificadora do motor elétrico
Placa identificadora do motor elétrico

Guia do eletricista
Guia do eletricistaGuia do eletricista
Guia do eletricista

Dimensionamento de Sistemas elétricos.pdf
Dimensionamento de Sistemas elétricos.pdfDimensionamento de Sistemas elétricos.pdf
Dimensionamento de Sistemas elétricos.pdf

Alimentação da injeção eletrônica e seus defeitos
Alimentação da injeção eletrônica e seus defeitosAlimentação da injeção eletrônica e seus defeitos
Alimentação da injeção eletrônica e seus defeitos

Cat169 pratica 2
Cat169 pratica 2Cat169 pratica 2
Cat169 pratica 2

Aula 2 __comandos_eletricos___ligacao_de_motores___imprimir (1)
Aula 2 __comandos_eletricos___ligacao_de_motores___imprimir (1)Aula 2 __comandos_eletricos___ligacao_de_motores___imprimir (1)
Aula 2 __comandos_eletricos___ligacao_de_motores___imprimir (1)

Comandos elétricos
Comandos elétricosComandos elétricos
Comandos elétricos

Curso avançado do sistema Invertex para 830E-AC .ppt
Curso avançado do sistema Invertex para 830E-AC .pptCurso avançado do sistema Invertex para 830E-AC .ppt
Curso avançado do sistema Invertex para 830E-AC .ppt

Apostila comandos eletricos1
Apostila comandos eletricos1Apostila comandos eletricos1
Apostila comandos eletricos1

Apostila comandos eletricos
Apostila comandos eletricosApostila comandos eletricos
Apostila comandos eletricos

Apostila comandos eletricos1
Apostila comandos eletricos1Apostila comandos eletricos1
Apostila comandos eletricos1

Apostila comandos eletricos1
Apostila comandos eletricos1Apostila comandos eletricos1
Apostila comandos eletricos1

Motores elétricos de ca
Motores elétricos de caMotores elétricos de ca
Motores elétricos de ca

04 instrumentos do motor
04 instrumentos do motor04 instrumentos do motor
04 instrumentos do motor

Frenagem por corrente continua
Frenagem por corrente continuaFrenagem por corrente continua
Frenagem por corrente continua


Mais de andydurdem

Material de-apoio-lide
Material de-apoio-lideMaterial de-apoio-lide
Material de-apoio-lide
andydurdem

Calça conica
Calça conicaCalça conica
Calça conica
andydurdem

Apostila auto cad 2000 2d
Apostila auto cad 2000   2dApostila auto cad 2000   2d
Apostila auto cad 2000 2d
andydurdem

Refrigeracao i
Refrigeracao iRefrigeracao i
Refrigeracao i
andydurdem

29 mec mf auto cad 2d e 3d
29 mec mf auto cad 2d e 3d29 mec mf auto cad 2d e 3d
29 mec mf auto cad 2d e 3d
andydurdem

10 mec mb 1 auto cad 2000 dimensionamento
10 mec mb 1 auto cad 2000 dimensionamento10 mec mb 1 auto cad 2000 dimensionamento
10 mec mb 1 auto cad 2000 dimensionamento
andydurdem

04 manutenção em refrigeração domiciliar
04 manutenção em refrigeração domiciliar04 manutenção em refrigeração domiciliar
04 manutenção em refrigeração domiciliar
andydurdem

09 manutenção do ar condicionado de janela guia completo
09 manutenção do ar condicionado de janela   guia completo09 manutenção do ar condicionado de janela   guia completo
09 manutenção do ar condicionado de janela guia completo
andydurdem

11 perguntas e respostas sobre ar condicionado split
11 perguntas e respostas sobre ar condicionado split11 perguntas e respostas sobre ar condicionado split
11 perguntas e respostas sobre ar condicionado split
andydurdem

10 manutenção preventiva para o ar condicionado split
10 manutenção preventiva para o ar condicionado split10 manutenção preventiva para o ar condicionado split
10 manutenção preventiva para o ar condicionado split
andydurdem

09 manutenção do ar condicionado de janela guia completo
09 manutenção do ar condicionado de janela   guia completo09 manutenção do ar condicionado de janela   guia completo
09 manutenção do ar condicionado de janela guia completo
andydurdem

07 como instalar um ar condicionado split passo a passo
07 como instalar um ar condicionado split passo a passo07 como instalar um ar condicionado split passo a passo
07 como instalar um ar condicionado split passo a passo
andydurdem

08 erros na instalação do ar condicionado, aprenda como reparar
08 erros na instalação do ar condicionado, aprenda como reparar08 erros na instalação do ar condicionado, aprenda como reparar
08 erros na instalação do ar condicionado, aprenda como reparar
andydurdem

Ar condicionado e refrigeração
Ar condicionado e refrigeraçãoAr condicionado e refrigeração
Ar condicionado e refrigeração
andydurdem

03 mecânico de refrigeração domiciliar ii
03 mecânico de refrigeração domiciliar ii03 mecânico de refrigeração domiciliar ii
03 mecânico de refrigeração domiciliar ii
andydurdem

Refrigeração comercial sem split system
Refrigeração comercial sem split   systemRefrigeração comercial sem split   system
Refrigeração comercial sem split system
andydurdem

Sistemas e equipamentos de climatizacao
Sistemas e equipamentos de climatizacaoSistemas e equipamentos de climatizacao
Sistemas e equipamentos de climatizacao
andydurdem

Manual de boas práticas em refrigeracao
Manual de boas práticas em refrigeracaoManual de boas práticas em refrigeracao
Manual de boas práticas em refrigeracao
andydurdem

Apostila tecnologia-de-climatizacao-senai
Apostila tecnologia-de-climatizacao-senaiApostila tecnologia-de-climatizacao-senai
Apostila tecnologia-de-climatizacao-senai
andydurdem

Ar condicionado ii
Ar condicionado iiAr condicionado ii
Ar condicionado ii
andydurdem


Mais de andydurdem (20)

Material de-apoio-lide
Material de-apoio-lideMaterial de-apoio-lide
Material de-apoio-lide

Calça conica
Calça conicaCalça conica
Calça conica

Apostila auto cad 2000 2d
Apostila auto cad 2000   2dApostila auto cad 2000   2d
Apostila auto cad 2000 2d

Refrigeracao i
Refrigeracao iRefrigeracao i
Refrigeracao i

29 mec mf auto cad 2d e 3d
29 mec mf auto cad 2d e 3d29 mec mf auto cad 2d e 3d
29 mec mf auto cad 2d e 3d

10 mec mb 1 auto cad 2000 dimensionamento
10 mec mb 1 auto cad 2000 dimensionamento10 mec mb 1 auto cad 2000 dimensionamento
10 mec mb 1 auto cad 2000 dimensionamento

04 manutenção em refrigeração domiciliar
04 manutenção em refrigeração domiciliar04 manutenção em refrigeração domiciliar
04 manutenção em refrigeração domiciliar

09 manutenção do ar condicionado de janela guia completo
09 manutenção do ar condicionado de janela   guia completo09 manutenção do ar condicionado de janela   guia completo
09 manutenção do ar condicionado de janela guia completo

11 perguntas e respostas sobre ar condicionado split
11 perguntas e respostas sobre ar condicionado split11 perguntas e respostas sobre ar condicionado split
11 perguntas e respostas sobre ar condicionado split

10 manutenção preventiva para o ar condicionado split
10 manutenção preventiva para o ar condicionado split10 manutenção preventiva para o ar condicionado split
10 manutenção preventiva para o ar condicionado split

09 manutenção do ar condicionado de janela guia completo
09 manutenção do ar condicionado de janela   guia completo09 manutenção do ar condicionado de janela   guia completo
09 manutenção do ar condicionado de janela guia completo

07 como instalar um ar condicionado split passo a passo
07 como instalar um ar condicionado split passo a passo07 como instalar um ar condicionado split passo a passo
07 como instalar um ar condicionado split passo a passo

08 erros na instalação do ar condicionado, aprenda como reparar
08 erros na instalação do ar condicionado, aprenda como reparar08 erros na instalação do ar condicionado, aprenda como reparar
08 erros na instalação do ar condicionado, aprenda como reparar

Ar condicionado e refrigeração
Ar condicionado e refrigeraçãoAr condicionado e refrigeração
Ar condicionado e refrigeração

03 mecânico de refrigeração domiciliar ii
03 mecânico de refrigeração domiciliar ii03 mecânico de refrigeração domiciliar ii
03 mecânico de refrigeração domiciliar ii

Refrigeração comercial sem split system
Refrigeração comercial sem split   systemRefrigeração comercial sem split   system
Refrigeração comercial sem split system

Sistemas e equipamentos de climatizacao
Sistemas e equipamentos de climatizacaoSistemas e equipamentos de climatizacao
Sistemas e equipamentos de climatizacao

Manual de boas práticas em refrigeracao
Manual de boas práticas em refrigeracaoManual de boas práticas em refrigeracao
Manual de boas práticas em refrigeracao

Apostila tecnologia-de-climatizacao-senai
Apostila tecnologia-de-climatizacao-senaiApostila tecnologia-de-climatizacao-senai
Apostila tecnologia-de-climatizacao-senai

Ar condicionado ii
Ar condicionado iiAr condicionado ii
Ar condicionado ii


06 componentes eletricos do refrigerador (manual tecumseh)

  • 1. COMPONENTES ELÉTRICOS I - DESCRIÇÃO DOS COMPONENTES ELÉTRICOS 1 - MOTOR ELÉTRICO DO COMPRESSOR 2 - RELÊS DE PARTIDA 3 - PROTETOR TÉRMICO 4 - CAPACITOR II - TESTES DE VERIFICAÇÃO DO CIRCUITO 1 - MOTORES COM TORQUE NORMAL DE PARTIDA - RSIR 2 - MOTORES COM TORQUE NORMAL DE PARTIDA - PSC 3 - MOTORES COM TORQUE NORMAL DE PARTIDA - PTCSIR 4 - MOTORES COM TORQUE NORMAL DE PARTIDA - PTCSCR 5 - MOTORES COM ALTO TORQUE DE PARTIDA - CSIR 6 - MOTORES COM ALTO TORQUE DE PARTIDA - CSR 7 - MOTORES COM ALTO TORQUE DE PARTIDA - CSIR III - CODIGOS DE TENSÕES E FAIXAS DE OPERAÇÃO FOTOS COMPONENTES ELÉTRICOS Os componentes elétricos são desenvolvidos e testados nos laboratórios da Tecumseh, sendo específicos para cada modelo de compressor e de acordo com sua aplicação. Neste boletim técnico, vamos conhecer os componentes elétricos mais comuns, os esquemas de ligação e maneiras práticas de testá-los, determinando assim procedimentos básicos de detecção de falhas nesses componentes. Quando um sistema de refrigeração não está operando adequadamente, deve-se determinar a causa do mau funcionamento antes de realizar qualquer manutenção. Todo o sistema de refrigeração deve ser checado para detectar vazamentos, entupimentos, umidade, carga adequada de gás, atuação do termostato e demais características. Porém, se depois de todos estes itens checados, o compressor não parte, ou parte e desliga depois de pouco tempo de funcionamento, o problema poderá estar no compressor, ou nos seus componentes elétricos. Com o propósito de fornecer subsídios para um diagnóstico seguro, traçamos a seguir um procedimento básico para testar cada esquema de ligação de compressores monofásicos e seus componentes elétricos. Antes de se iniciar os testes, as seguintes recomendações devem ser observadas: - Utilizar equipamentos de teste (voltímetro/ohmímetro) adequados e confiáveis. - Verificar a tensão de linha ( tensão que alimenta o compressor); Esta tensão deverá estar entre os valores especificados para o modelo do compressor conforme tabela I. Se a tensão de linha estiver fora da faixa operacional do compressor, causará superaquecimento, além de falha nos capacitores e/ou relê de partida, ocasionando a parada do motor e atuação do protetor térmico. Esta tensão deve ser medida em rotor travado da seguinte maneira: ligue o produto e deixe-o funcionar por alguns minutos. Desligue e ligue-o em seguida. O compressor não deve partir. A tensão deve ser medida entre os terminais C e R do compressor antes do protetor atuar. - Verificar as especificações dos componentes elétricos instalados no compressor; quando estes componentes não são os componentes especificados para o mesmo, podem não operar adequadamente, ocasionando falha ou mesmo queima do compressor com a perda imediata da garantia. - Realizar os testes na sequência descrita. ATENCÃO !! AS CONEXÕES ELÉTRICAS DO COMPRESSOR NÃO DEVEM SER MANUSEADAS COM O PRODUTO ENERGIZADO I - DESCRIÇÃO DOS COMPONENTES ELÉTRICOS Para compreender melhor os esquemas de ligação dos compressores, descrevemos a seguir cada componente que os compõe.
  • 2. 1 - MOTOR ELÉTRICO DO COMPRESSOR Elemento que transforma energia elétrica em movimento mecânico rotativo, é composto por um rotor e um estator, fixados diretamente no eixo e no corpo da bomba do compressor. No estator, existem duas bobinas de fio de cobre esmaltado denominadas: bobina de marcha (RUN) e bobina de partida (START). A bobina de marcha é responsável pelo funcionamento contínuo do motor e é considerada a bobina principal do motor. A bobina de partida, atua por alguns instantes durante a partida do motor e é responsável pela determinação do sentido de rotação e pelo torque de partida necessário para o rotor começar a girar. As conexões elétricas do motor são feitas através de três terminais fixos na carcaça do compressor identificados conforme segue: C - Terminal comum às duas bobinas S - Terminal da bobina de partida R - Terminal da bobina de marcha 2 - RELÊS DE PARTIDA O relê de partida do compressor hermético é um dispositivo que energiza a bobina de partida do motor e desconecta esta bobina após o motor ter alcançado a rotação normal de funcionamento. 2.1 - Relê Amperométrico Possui os contatos normalmente abertos. Quando o motor do compressor é energizado, a corrente que passa pela bobina do relê cria um campo magnético que atrai a armadura para cima proporcionando o fechamento dos contatos e energizando a bobina de partida do motor. Quando o motor do compressor alcança a rotação de marcha, a corrente diminui até o ponto em que o campo magnético não tem força para manter a armadura para cima. Dessa forma a armadura desce pela força da gravidade abrindo os contatos e consequentemente desconectando a bobina de partida do motor. Para o funcionamento correto do relê, deve-se montá-lo na posição vertical e com a bobina para baixo para que os contatos permaneçam abertos enquanto a bobina do relê estiver desenergizada. 2.2 - Relê PTC O relê PTC é formado por uma pastilha de material cerâmico. Este material possui a propriedade de aumentar a resistência elétrica quando aquecido pela corrente que passa através dele. Durante a partida do motor, o PTC está frio, e com uma resistência elétrica baixa, consequentemente, conduz corrente através da bobina de partida, fazendo o motor girar. Esta corrente vai aquecê-lo fazendo com que a resistência aumente e a corrente diminua através da bobina de partida até se tornar praticamente zero. Seu uso é recomendado para freezers e refrigeradores domésticos, onde o tempo entre os ciclos de operação é suficiente para o PTC esfriar e estar pronto para uma nova partida. 2.3 - Relê Voltimétrico Usado normalmente em aplicações comerciais de médio porte onde estão presentes capacitores de partida e de marcha no esquema de ligação do motor. O relê voltimétrico possui os contatos normalmente fechados. A bobina do relê é ligada em paralelo com a bobina de partida do compressor. A tensão na bobina de partida aumenta quando aumenta a velocidade do motor até atingir o valor específico de pickup, neste ponto a armadura do relê é atraída abrindo os seus contatos e desconectando o capacitor de partida do circuito. Após a abertura, há tensão induzida na bobina de partida suficiente para continuar atraindo a armadura e manter os contatos do relê abertos. 3 - PROTETOR TÉRMICO Este componente é ligado em série com o circuito que alimenta o motor. É fixo encostado à carcaça do compressor e atua abrindo o circuito e desligando o compressor rapidamente se houver qualquer aumento anormal de temperatura ou de corrente ocasionado por problemas mecânicos, elétricos ou por aplicação inadequada. Um disco bimetálico dentro do protetor, sensível a excesso de temperatura e/ou corrente, flexiona afastando seus contatos e abre o circuito. Alguns protetores possuem uma resistência em série com o disco que com o seu aquecimento, auxilia a abertura dos contatos em situações de aumento excessivo da corrente elétrica. 4 - CAPACITOR
  • 3. 4.1 - Capacitor de Partida Em caso de exigência de torque de partida maior (sistema não auto equalizado - esquema de ligação CSIR), utiliza-se um capacitor em série com a bobina de partida, o qual aumenta a corrente na bobina de partida, consequentemente aumenta o torque. Atua somente na partida sendo desconectado pelo relê quando o motor atinge rotação normal de funcionamento. 4.2 - Capacitor de Marcha ou Capacitor Permanente O capacitor de marcha, é projetado para atuar continuamente em série com a bobina de partida (ligação PSC),melhorando o torque de partida e de trabalho e a eficiência elétrica do motor. Neste esquema de ligação não é usado relê e é aplicado em sistemas auto-equalizados devido ao torque de partida normal. NOTA: Em caso de substituição de capacitores, devem ser seguidas as mesmas especificações dos capacitores originais ou seja, a capacitância (microfarad-mF) e tensão de isolação (VAC). Se a capacitância do capacitor de reposição for inferior, a eficiência do motor e a capacidade de partida diminuirão. Se for superior, as correntes e temperaturas do motor aumentarão A tensão de isolação deve ser igual ou maior que a especificada, pois se for menor, o capacitor queimará. II - TESTES DE VERIFICAÇÃO DO CIRCUITO ELÉTRICO DO COMPRESSOR 1 - MOTORES COM TORQUE NORMAL DE PARTIDA - RSIR Figura 1 - Esquema Elétrico - RSIR Usando ohmímetro, cheque a continuidade/resistência ôhmica (com a unidade não energizada e com circuito do motoventilador aberto, se utilizado) entre os pontos relacionados a seguir: a) L1 e o terminal 3 do protetor e entre L2 e o terminal 1 do relê: Deve haver continuidade. Se não houver continuidade, verifique a fiação do produto. b) Terminais 3 e 1 do protetor: Deve haver continuidade. Se não houver continuidade, o protetor pode ter atuado e ainda não reconectou. Espere 5 minutos e cheque novamente. Se ainda assim não houver continuidade, então o protetor térmico está com defeito. Substitua-o por outro de mesma especificação. c) Retire o relê do compressor, mantenha-o na posição de montagem (na vertical com a bobina para baixo) e meça a continuidade entre os terminais 1 e S: Não deve haver continuidade. Se houver continuidade, os contatos do relê estão fechados e este deve ser substituído por outro de mesma especificação. d) Medindo ainda entre os terminais 1 e S do relê, vire-o de cabeça para baixo: Nesta posição deve haver continuidade. Se não houver continuidade, os contatos estão danificados e o relê deve ser substituído. e) Terminais 1 e M do relê (bobina) Deve haver continuidade. Se não houver continuidade - substitua o relê por outro de mesma especificação. f) Terminais C e R e entre C e S do compressor: Deve-se obter o valor da resistência conforme tabela de resistência ohmica do modelo do compressor. Se a resistência lida não estiver conforme o especificado,
  • 4. substitua o compressor. Faça esta medida sempre a 25oC de temperatura ambiente. g) Terminal C e carcaça do compressor: Não deve haver continuidade. Se houver continuidade, o motor está em massa, o compressor deve ser substituído. Se após realizar todos os testes acima, nenhum defeito for detectado, substitua o relê e o protetor térmico por outros novos e de mesmas especificações, pois estes testes não são capazes de detectar se suas características de funcionamento estão alteradas. Se mesmo assim o resultado não for positivo, a falha pode ser na parte mecânica do compressor e este deve ser substituído. 2 - MOTORES COM TORQUE NORMAL DE PARTIDA - PSC Figura 2 - Esquema Elétrico - PSC Desconecte o capacitor de marcha dos terminais S e R. Usando um ohmímetro, cheque a continuidade/resistência ôhmica (com a unidade não energizada e com circuito do motoventilador aberto, se utilizado) entre os pontos relacionados abaixo: a) L1 e o terminal 3 do protetor e entre L2 e o terminal R do compressor :Deve haver continuidade. Se não houver continuidade, verifique a fiação do produto. b) Terminais 3 e 1 do protetor: Deve haver continuidade. Se não houver continuidade, o protetor pode ter atuado e ainda não reconectou. Espere 5 minutos e cheque novamente. Se ainda assim não houver continuidade, então o protetor térmico está com defeito. Substitua-o por outro de mesma especificação. c) Terminais C e R e entre C e S do compressor: Deve-se obter o valor da resistência conforme tabela de resistência ohmica do modelo do compressor. Se a resistência lida não estiver conforme o especificado, substitua o compressor. Faça esta medida sempre a 25oC de temperatura ambiente. d) Terminal C e carcaça do compressor: Não deve haver continuidade. Se houver continuidade, o motor está em massa, o compressor deve ser substituído. e) Com ohmímetro ajustado na menor escala, meça entre os terminais do capacitor: Se houver continuidade é porque o capacitor está em curto, substitua-o por outro de mesma especificação. f) Com um ohmímetro “analógico” ajustado na maior escala, meça entre os terminais do capacitor: O ponteiro do ohmímetro deve indicar momentaneamente uma resistência baixa e em seguida estabilizar em resistência infinita. Este teste pode ser repetido invertendo-se a polaridade do capacitor. Se o ponteiro do ohmímetro não se mexer, mesmo invertendo a polaridade do capacitor, é porque o capacitor está aberto e deve ser substituído. Se após realizar todos os testes acima, nenhum defeito for detectado, substitua o protetor térmico e o capacitor por outros novos e de mesmas especificações, pois estes testes não são capazes de detectar se suas características de funcionamento estão alteradas. Pode-se ainda mudar o esquema de ligação para CSR usando um relê e um capacitor de partida adequados, com a intenção de aumentar o torque de partida. Se mesmo assim o resultado não for positivo, a falha pode ser na parte mecânica do compressor e este deve ser substituído. 3 - MOTORES COM TORQUE NORMAL DE PARTIDA - PTCSIR
  • 5. Figura 3 - Esquema Elétrico - PTCSIR Usando ohmímetro, cheque a continuidade/resistência ôhmica (com a unidade não energizada e com circuito do motoventilador aberto, se utilizado) entre os pontos relacionados abaixo: a) L1 e o terminal 3 do protetor e entre L2 e o terminal R do compressor: Deve haver continuidade. Se não houver continuidade, verifique a fiação do produto. b) Terminais 3 e 1 do protetor: Deve haver continuidade. Se não houver continuidade, o protetor pode ter atuado e ainda não reconectou. Espere 5 minutos e cheque novamente. Se ainda assim não houver continuidade, então o protetor térmico está com defeito. Substitua-o por outro de mesma especificação. c) Retire o relê PTC do compressor, e meça a continuidade entre os terminais que estavam conectados aos terminais S e R do compressor: Se não houver continuidade, substitua-o por outro de mesma especificação. Este teste deve ser realizado com o PTC frio. d) Terminais C e R e entre C e S do compressor: Deve-se obter o valor da resistência conforme tabela de resistência ohmica do modelo do compressor. Se a resistência lida não estiver conforme o especificado, substitua o compressor. Faça esta medida sempre a 25oC de temperatura ambiente. e) Terminal C e carcaça do compressor: Não deve haver continuidade. Se houver continuidade, o motor está em massa, o compressor deve ser substituído. Se após realizar todos os testes acima, nenhum defeito for detectado, substitua o relê PTC e o protetor térmico por outros novos e de mesmas especificações, pois estes testes não são capazes de detectar se suas características de funcionamento estão alteradas. Se mesmo assim o resultado não for positivo, a falha pode ser na parte mecânica do compressor e este deve ser substituído. 4 - MOTORES COM TORQUE NORMAL DE PARTIDA - PTCSCR Figura 4 - Esquema Elétrico - PTCSCR Desconecte o capacitor de marcha dos terminais do relê PTC. Usando um ohmímetro, cheque a continuidade/resistência ôhmica (com a unidade não energizada e com circuito do motoventilador aberto, se utilizado) entre os pontos relacionados a seguir: a) L1 e o terminal 3 do protetor e entre L2 e o terminal R do compressor: Deve haver continuidade. Se não houver continuidade, verifique a fiação do produto. b) Terminais 3 e 1 do protetor: Deve haver continuidade. Se não houver continuidade, o protetor pode ter atuado e ainda não reconectou. Espere 5 minutos e cheque novamente. Se ainda assim não houver continuidade, então o protetor térmico está com defeito. Substitua-o por outro de mesma especificação.
  • 6. c) Retire o relê PTC do compressor, e meça a continuidade entre os terminais que estavam conectados aos terminais S e R do compressor: Se não houver continuidade, substitua-o por outro de mesma especificação. Este teste deve ser realizado com o PTC frio. d) Terminais C e R e entre C e S do compressor: Deve-se obter o valor da resistência conforme tabela de resistência ohmica do modelo do compressor. Se a resistência lida não estiver conforme o especificado, substitua o compressor. Faça esta medida sempre a 25oC de temperatura ambiente. e) Terminal C e carcaça do compressor: Não deve haver continuidade. Se houver continuidade, o motor está em massa, o compressor deve ser substituído. f) Com ohmímetro ajustado na menor escala, meça entre os terminais do capacitor: Se houver continuidade é porque o capacitor está em curto, substitua-o por outro de mesma especificação. g) Com um ohmímetro “analógico” ajustado na maior escala, meça entre os terminais do capacitor: O ponteiro do ohmímetro deve indicar momentaneamente uma resistência baixa e em seguida estabilizar em resistência infinita. Este teste pode ser repetido invertendo-se a polaridade do capacitor. Se o ponteiro do ohmímetro não se mexer, mesmo invertendo a polaridade do capacitor, é porque o capacitor está aberto e deve ser substituído. Se após realizar todos os testes acima, nenhum defeito for detectado, substitua o relê PTC, o protetor térmico e o capacitor por outros novos e de mesmas especificações, pois estes testes não são capazes de detectar se suas características de funcionamento estão alteradas. Se mesmo assim o resultado não for positivo, a falha pode ser na parte mecânica do compressor e este deve ser substituído. 5 - MOTORES CO M ALTO TORQUE DE PARTIDA - CSIR ( relê amperométrico) Figura 5 - Esquema Elétrico - CSIR Desconecte o capacitor de partida do circuito. Usando um ohmímetro, cheque a continuidade/resistência ôhmica (com a unidade não energizada e com circuito do motoventilador aberto, se utilizado) entre os pontos relacionados abaixo: a) L1 e o terminal 3 do protetor e entre L2 e o terminal 2 do relê: Deve haver continuidade. Se não houver continuidade, verifique a fiação do produto. b) Terminais 3 e 1 do protetor: Deve haver continuidade. Se não houver continuidade, o protetor pode ter atuado e ainda não reconectou. Espere 5 minutos e cheque novamente. Se ainda assim não houver continuidade, então o protetor térmico está com defeito. Substitua-o por outro de mesma especificação. c) Retire o relê do compressor, mantenha-o na posição de montagem (na vertical com a bobina para baixo) e meça a continuidade entre os terminais 1 e S: Não deve haver continuidade. Se houver continuidade, os contatos do relê estão fechados e este deve ser substituído por outro de mesma especificação. d) Medindo ainda entre os terminais 1 e S do relê, vire-o de cabeça para baixo: Nesta posição deve haver continuidade. Se não houver continuidade, os contatos estão danificados e o relê deve ser substituído. e) Terminais 2 e M do relê (bobina): Deve haver continuidade. Se não houver continuidade - substitua o relê por outro de mesma especificação. f) Terminais C e R e entre C e S do compressor: Deve-se obter o valor da resistência conforme tabela de resistência ohmica do modelo do compressor. Se a resistência lida não estiver conforme o especificado, substitua o compressor. Faça esta medida sempre a 25oC de temperatura ambiente. g) Terminal C e carcaça do compressor: Não deve haver continuidade. Se houver continuidade, o motor está em massa, o compressor deve ser substituído. h) Com ohmímetro ajustado na menor escala, meça entre os terminais do capacitor: Se houver continuidade é porque o capacitor está em curto, substitua-o por outro de mesma especificação. i) Com um ohmímetro “analógico” ajustado na maior escala, meça entre os terminais do capacitor: O ponteiro do ohmímetro deve indicar momentaneamente uma resistência baixa e em seguida estabilizar em resistência infinita. Este teste pode ser repetido invertendo-se a polaridade do capacitor. Se o ponteiro do ohmímetro não se mexer, mesmo invertendo a polaridade do capacitor, é porque o capacitor está aberto e deve ser substituído.
  • 7. Se após realizar todos os testes acima, nenhum defeito for detectado, substitua o relê, o protetor térmico e o capacitor por outros novos e de mesmas especificações, pois estes testes não são capazes de detectar se suas características de funcionamento estão alteradas. Se mesmo assim o resultado não for positivo, a falha pode ser na parte mecânica do compressor e este deve ser substituído. 6 - MOTORES CO M ALTO TORQUE DE PARTIDA - CSR Figura 6 - Esquema Elétrico - CSR Desconecte as ligações entre os terminais 2 e 4 do relê voltimétrico e os terminais R e S do compressor. Usando um ohmímetro, cheque a continuidade/resistência ôhmica (com a unidade não energizada e com circuito do motoventilador aberto, se utilizado) entre os pontos relacionados a seguir: a) L1 e o terminal 5 do relê, entre L2 e o terminal 4 do relê e demais ligações entre relê, protetor e compressor: Deve haver continuidade. Se não houver continuidade, verifique a fiação do produto. b) Terminais 3 e 1 do protetor: Deve haver continuidade. Se não houver continuidade, o protetor pode ter atuado e ainda não reconectou. Espere 5 minutos e cheque novamente. Se ainda assim não houver continuidade, então o protetor térmico está com defeito. Substitua-o por outro de mesma especificação. c) Retire o relê voltimétrico do circuito e meça a continuidade entre os terminais 1 e 2: Deve haver continuidade. Se não houver continuidade, os contatos do relê estão danificados e este deve ser substituído por outro de mesma especificação. d) Terminais 5 e 2 do relê (bobina): Deve haver continuidade. Se não houver continuidade substitua o relê por outro de mesma especificação. e) Terminais C e R e entre C e S do compressor: Deve-se obter o valor da resistência conforme tabela de resistência ohmica do modelo do compressor. Se a resistência lida não estiver conforme o especificado, substitua o compressor. Faça esta medida sempre a 25oC de temperatura ambiente. f) Terminal C e carcaça do compressor: Não deve haver continuidade. Se houver continuidade, o motor está em massa, o compressor deve ser substituído. g) Com ohmímetro ajustado na menor escala, meça entre os terminais do capacitor de marcha: Se houver continuidade é porque o capacitor está em curto, substitua-o por outro de mesma especificação. h) Com um ohmímetro “analógico” ajustado na maior escala, meça entre os terminais do capacitor: O ponteiro do ohmímetro deve indicar momentaneamente uma resistência baixa e em seguida estabilizar em resistência infinita. Este teste pode ser repetido invertendo-se a polaridade do capacitor. Se o ponteiro do ohmímetro não se mexer, mesmo invertendo a polaridade do capacitor, é porque o capacitor está aberto e deve ser substituído. i) Repita os itens “g” e “h” para o capacitor de partida. Se após realizar todos os testes acima, nenhum defeito for detectado, substitua o relê, o protetor térmico e os capacitores por outros novos e de mesmas especificações, pois estes testes não são capazes de detectar se suas características de funcionamento estão alteradas. Se mesmo assim o resultado não for positivo, a falha pode ser na parte mecânica do compressor e este deve ser substituído. 7 - MOTORES CO M ALTO TORQUE DE PARTIDA - CSIR (relê voltimétrico)
  • 8. Figura 7 - Esquema Elétrico - CSIR Desconecte as ligações entre os terminais 2 e 4 do relê voltimétrico e os terminais R e S do compressor. Usando um ohmímetro, cheque a continuidade/resistência ôhmica (com a unidade não energizada e com circuito do motoventilador aberto, se utilizado) entre os pontos relacionados abaixo: a) L1 e o terminal 5 do relê, entre L2 e o terminal 4 do relê e demais ligações entre relê, protetor e compressor: Deve haver continuidade. Se não houver continuidade, verifique a fiação do produto. b) Terminais 3 e 1 do protetor: Deve haver continuidade. Se não houver continuidade, o protetor pode ter atuado e ainda não reconectou. Espere 5 minutos e cheque novamente. Se ainda assim não houver continuidade, então o protetor térmico está com defeito. Substitua-o por outro de mesma especificação. c) Retire o relê voltimétrico do circuito e meça a continuidade entre os terminais 1 e 2: Deve haver continuidade. Se não houver continuidade, os contatos do relê estão danificados e este deve ser substituído por outro de mesma especificação. d) Terminais 5 e 2 do relê (bobina): Deve haver continuidade. Se não houver continuidade - substitua o relê por outro de mesma especificação. e) Terminais C e R e entre C e S do compressor: Deve-se obter o valor da resistência conforme tabela de resistência ohmica do modelo do compressor. Se a resistência lida não estiver conforme o especificado, substitua o compressor. Faça esta medida sempre a 25oC de temperatura ambiente. f) Terminal C e carcaça do compressor: Não deve haver continuidade. Se houver continuidade, o motor está em massa, o compressor deve ser substituído. g) Com ohmímetro ajustado na menor escala, meça entre os terminais do capacitor de partida: Se houver continuidade é porque o capacitor está em curto, substitua-o por outro de mesma especificação. h) Com um ohmímetro “analógico” ajustado na maior escala, meça entre os terminais do capacitor: O ponteiro do ohmímetro deve indicar momentaneamente uma resistência baixa e em seguida estabilizar em resistência infinita. Este teste pode ser repetido invertendo-se a polaridade do capacitor. Se o ponteiro do ohmímetro não se mexer, mesmo invertendo a polaridade do capacitor, é porque o capacitor está aberto e deve ser substituído Se após realizar todos os testes acima, nenhum defeito for detectado, substitua o relê, o protetor térmico e o capacitor por outros novos e de mesmas especificações, pois estes testes não são capazes de detectar se suas características de funcionamento estão alteradas. Se mesmo assim o resultado não for positivo, a falha pode ser na parte mecânica do compressor e este deve ser substituído. Disposição dos Terminais: AE AK AZ/TP/TH/TW RK/RG
  • 9. C - Terminal comum às duas bobinas S - Terminal da bobina de partida R - Terminal da bobina de marcha III - CODIGOS DE TENSÕES E FAIXAS DE OPERAÇÃO A tensão e a frequência de operação de um compressor Tecumseh são identificadas através de uma letra que compõe o código da lista de materiais do compressor, por exemplo: AE 150 DS . A Letra “D”, conforme tabela abaixo, indica que este compressor deve operar em 115-127V / 60 Hz. Para códigos de tensão/freqüência não listados, entrar em contato com a Tecumseh do Brasil. Tabela I Código de Tensão Modelo Tensão Nominal/ Frequência Tensão Mín. Tensão Máx. A AE 115V / 60HZ 98 127 A RG, RK, TH, TP 115V / 60HZ 103 127 A AZ, AE, TH, TP, TW 115 - 127V / 60HZ 100 140 D AE, AK, AZ, TP, TH, TW 115 - 127V / 60HZ 100 140 E AE, AK, AZ, TP, TH, TW, RG, RK 220V / 60HZ 187 242 F AE, AK 220V / 50HZ 187 242 F AZ, TH, TW 220V / 50HZ 180 242 G AZ, AE, TH, TP, TW 220V / 50-60HZ 180 242 H TP 230V / 50HZ 160 260 J AE, AZ, TH, TP, TW 220 - 240V / 50HZ 195 253 K AZ, AE, AK, TP, TW 220 - 240V / 50HZ 195 253 L AE, TP, TW 115V / 60HZ 92 127 L AZ 220 - 240V / 50HZ 195 253 N AZ 220 - 240V / 50HZ 195 253 P AZ, TP 100V / 50-60HZ 90 110 Q AZ, TP 100V / 50-60HZ 90 110 R AZ, TH, TP, TW 220V / 60HZ 187 242 T AZ, TH 115V / 60HZ 92 127 U AZ 115V / 60HZ 92 127 Fotos Capacitor de Marcha Capacitor de Partida
  • 10. Relê Amperométrico Relê PTC Relê Voltimétrico Protetor Térmico As informações contidas neste catálogo estão sujeitas à alterações sem prévio aviso. Tecumseh do Brasil Ltda. Todos os Direitos Reservados.
