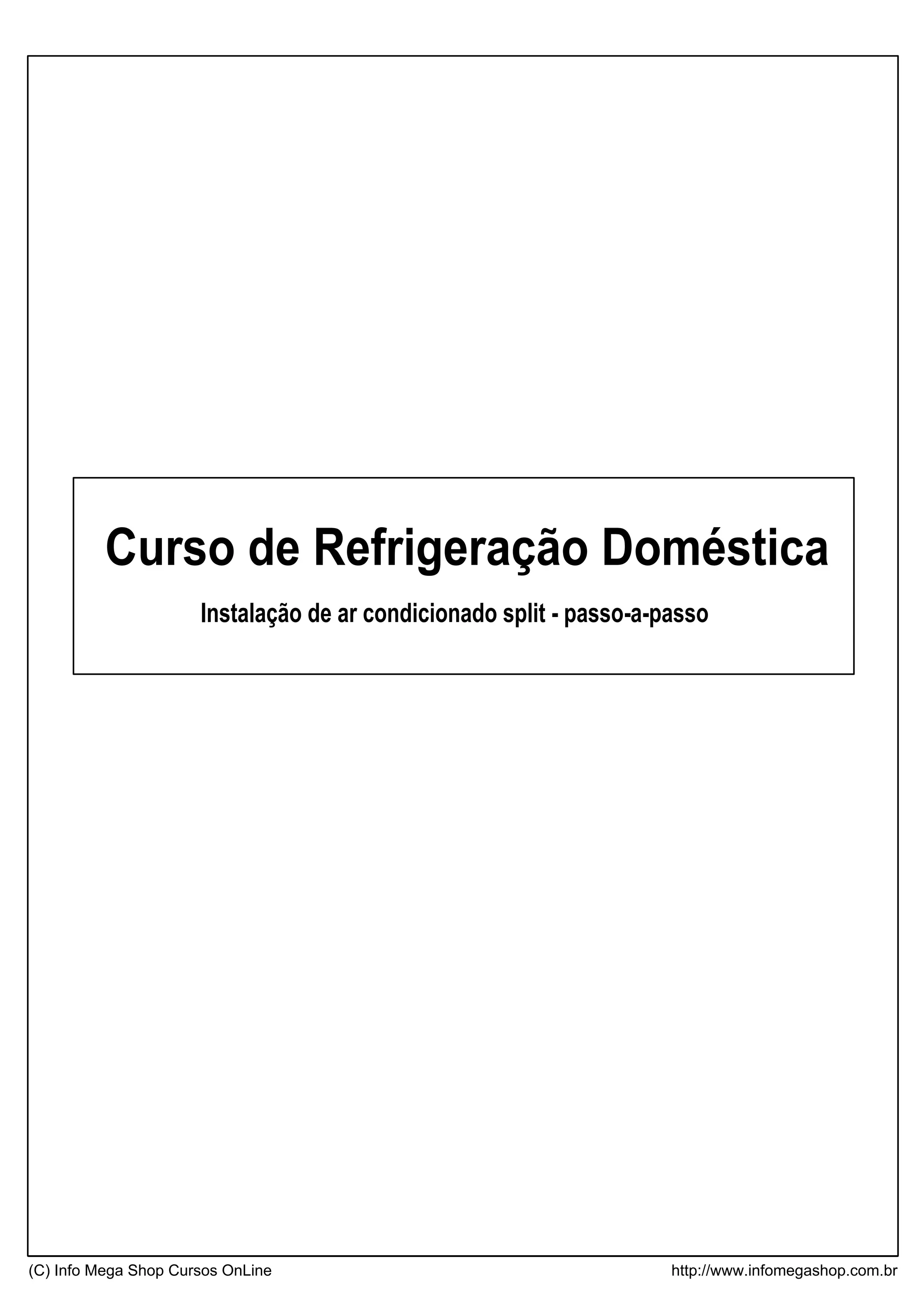

1. Instalação de ar condicionado split - passo-a-passo
Curso de Refrigeração Doméstica
(C) Info Mega Shop Cursos OnLine http://www.infomegashop.com.br

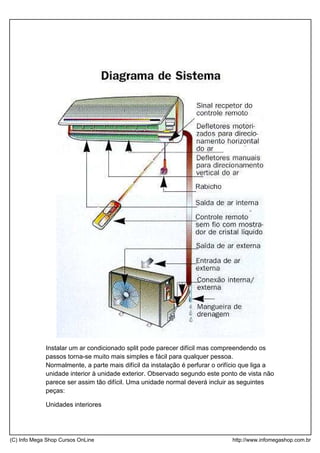

2. Instalar um ar condicionado split pode parecer difícil mas compreendendo os
passos torna-se muito mais simples e fácil para qualquer pessoa.
Normalmente, a parte mais difícil da instalação é perfurar o orifício que liga a
unidade interior à unidade exterior. Observado segundo este ponto de vista não
parece ser assim tão difícil. Uma unidade normal deverá incluir as seguintes
peças:
Unidades interiores
(C) Info Mega Shop Cursos OnLine http://www.infomegashop.com.br

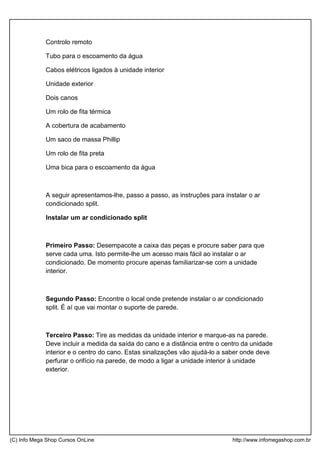

3. Controlo remoto
Tubo para o escoamento da água
Cabos elétricos ligados à unidade interior
Unidade exterior
Dois canos
Um rolo de fita térmica
A cobertura de acabamento
Um saco de massa Phillip
Um rolo de fita preta
Uma bica para o escoamento da água
A seguir apresentamos-lhe, passo a passo, as instruções para instalar o ar
condicionado split.
Instalar um ar condicionado split
Primeiro Passo: Desempacote a caixa das peças e procure saber para que
serve cada uma. Isto permite-lhe um acesso mais fácil ao instalar o ar
condicionado. De momento procure apenas familiarizar-se com a unidade
interior.
Segundo Passo: Encontre o local onde pretende instalar o ar condicionado
split. É aí que vai montar o suporte de parede.
Terceiro Passo: Tire as medidas da unidade interior e marque-as na parede.
Deve incluir a medida da saída do cano e a distância entre o centro da unidade
interior e o centro do cano. Estas sinalizações vão ajudá-lo a saber onde deve
perfurar o orifício na parede, de modo a ligar a unidade interior à unidade
exterior.
(C) Info Mega Shop Cursos OnLine http://www.infomegashop.com.br

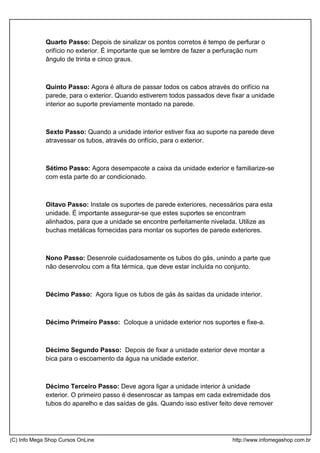

4. Quarto Passo: Depois de sinalizar os pontos corretos é tempo de perfurar o
orifício no exterior. É importante que se lembre de fazer a perfuração num
ângulo de trinta e cinco graus.
Quinto Passo: Agora é altura de passar todos os cabos através do orifício na
parede, para o exterior. Quando estiverem todos passados deve fixar a unidade
interior ao suporte previamente montado na parede.
Sexto Passo: Quando a unidade interior estiver fixa ao suporte na parede deve
atravessar os tubos, através do orifício, para o exterior.
Sétimo Passo: Agora desempacote a caixa da unidade exterior e familiarize-se
com esta parte do ar condicionado.
Oitavo Passo: Instale os suportes de parede exteriores, necessários para esta
unidade. É importante assegurar-se que estes suportes se encontram
alinhados, para que a unidade se encontre perfeitamente nivelada. Utilize as
buchas metálicas fornecidas para montar os suportes de parede exteriores.
Nono Passo: Desenrole cuidadosamente os tubos do gás, unindo a parte que
não desenrolou com a fita térmica, que deve estar incluída no conjunto.
Décimo Passo: Agora ligue os tubos de gás às saídas da unidade interior.
Décimo Primeiro Passo: Coloque a unidade exterior nos suportes e fixe-a.
Décimo Segundo Passo: Depois de fixar a unidade exterior deve montar a
bica para o escoamento da água na unidade exterior.
Décimo Terceiro Passo: Deve agora ligar a unidade interior à unidade
exterior. O primeiro passo é desenroscar as tampas em cada extremidade dos
tubos do aparelho e das saídas de gás. Quando isso estiver feito deve remover
(C) Info Mega Shop Cursos OnLine http://www.infomegashop.com.br

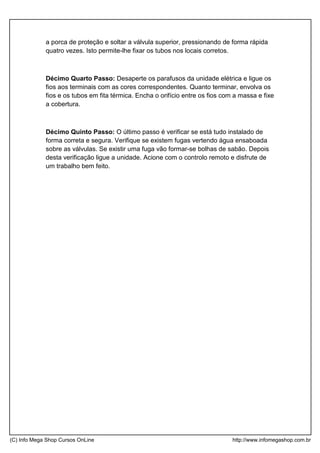

5. a porca de proteção e soltar a válvula superior, pressionando de forma rápida
quatro vezes. Isto permite-lhe fixar os tubos nos locais corretos.
Décimo Quarto Passo: Desaperte os parafusos da unidade elétrica e ligue os
fios aos terminais com as cores correspondentes. Quanto terminar, envolva os
fios e os tubos em fita térmica. Encha o orifício entre os fios com a massa e fixe
a cobertura.
Décimo Quinto Passo: O último passo é verificar se está tudo instalado de
forma correta e segura. Verifique se existem fugas vertendo água ensaboada
sobre as válvulas. Se existir uma fuga vão formar-se bolhas de sabão. Depois
desta verificação ligue a unidade. Acione com o controlo remoto e disfrute de
um trabalho bem feito.
(C) Info Mega Shop Cursos OnLine http://www.infomegashop.com.br

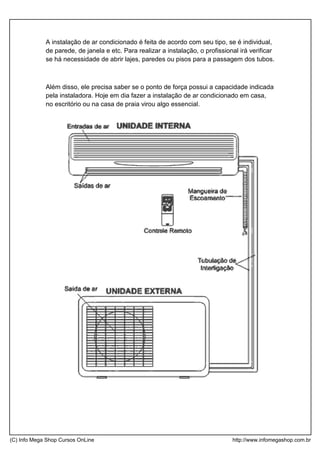

6. A instalação de ar condicionado é feita de acordo com seu tipo, se é individual,
de parede, de janela e etc. Para realizar a instalação, o profissional irá verificar
se há necessidade de abrir lajes, paredes ou pisos para a passagem dos tubos.
Além disso, ele precisa saber se o ponto de força possui a capacidade indicada
pela instaladora. Hoje em dia fazer a instalação de ar condicionado em casa,
no escritório ou na casa de praia virou algo essencial.
(C) Info Mega Shop Cursos OnLine http://www.infomegashop.com.br

7. Com progressivo aumento da temperatura de uns anos pra cá, está ficando
cada vez mais difícil agüentar as altas temperaturas, principalmente no verão.
O ar condicionado proporciona um ambiente muito mais acolhedor e agradável
e diminui até a fadiga pelo excesso de calor.

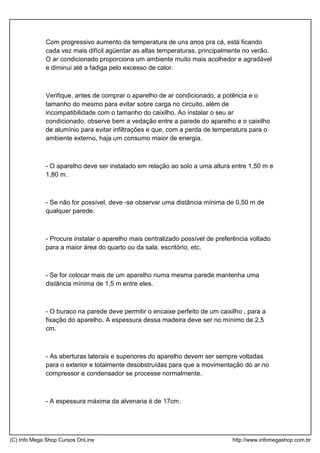

Verifique, antes de comprar o aparelho de ar condicionado, a potência e o
tamanho do mesmo para evitar sobre carga no circuito, além de
incompatibilidade com o tamanho do caixilho. Ao instalar o seu ar
condicionado, observe bem a vedação entre a parede do aparelho e o caixilho
de alumínio para evitar infiltrações e que, com a perda de temperatura para o
ambiente externo, haja um consumo maior de energia.
- O aparelho deve ser instalado em relação ao solo a uma altura entre 1,50 m e
1,80 m.
- Se não for possível, deve -se observar uma distância mínima de 0,50 m de
qualquer parede.
- Procure instalar o aparelho mais centralizado possível de preferência voltado
para a maior área do quarto ou da sala, escritório, etc.
- Se for colocar mais de um aparelho numa mesma parede mantenha uma
distância mínima de 1,5 m entre eles.
- O buraco na parede deve permitir o encaixe perfeito de um caixilho , para a
fixação do aparelho. A espessura dessa madeira deve ser no mínimo de 2,5
cm.
- As aberturas laterais e superiores do aparelho devem ser sempre voltadas
para o exterior e totalmente desobstruídas para que a movimentação do ar no
compressor e condensador se processe normalmente.
- A espessura máxima da alvenaria é de 17cm.
(C) Info Mega Shop Cursos OnLine http://www.infomegashop.com.br

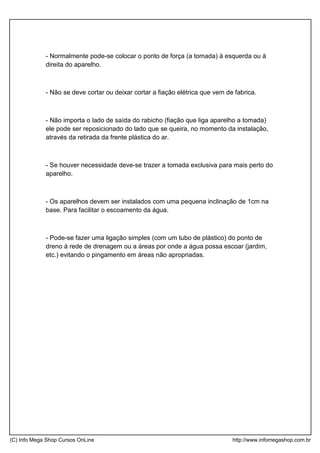

8. - Normalmente pode-se colocar o ponto de força (a tomada) à esquerda ou à
direita do aparelho.
- Não se deve cortar ou deixar cortar a fiação elétrica que vem de fabrica.
- Não importa o lado de saída do rabicho (fiação que liga aparelho a tomada)
ele pode ser reposicionado do lado que se queira, no momento da instalação,
através da retirada da frente plástica do ar.
- Se houver necessidade deve-se trazer a tomada exclusiva para mais perto do
aparelho.
- Os aparelhos devem ser instalados com uma pequena inclinação de 1cm na
base. Para facilitar o escoamento da água.
- Pode-se fazer uma ligação simples (com um tubo de plástico) do ponto de
dreno à rede de drenagem ou a áreas por onde a água possa escoar (jardim,
etc.) evitando o pingamento em áreas não apropriadas.
(C) Info Mega Shop Cursos OnLine http://www.infomegashop.com.br

9. Dicas para que o seu ar-condicionado não incomode os
vizinhos com as goteiras.
Estes aparelhos, principalmente os com ciclo reverso, garantem temperatura
ambiente ideal, qualquer que seja a estação do ano e as condições climáticas.
Podem aquecer o ambiente no inverno e garantir a refrigeração no verão,
gerando conforto, produtividade, saúde e bem-estar.
(C) Info Mega Shop Cursos OnLine http://www.infomegashop.com.br

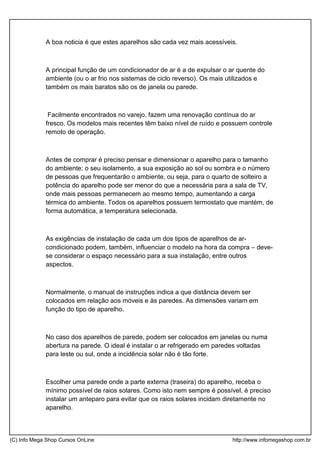

10. A boa noticia é que estes aparelhos são cada vez mais acessíveis.
A principal função de um condicionador de ar é a de expulsar o ar quente do
ambiente (ou o ar frio nos sistemas de ciclo reverso). Os mais utilizados e
também os mais baratos são os de janela ou parede.
Facilmente encontrados no varejo, fazem uma renovação contínua do ar
fresco. Os modelos mais recentes têm baixo nível de ruído e possuem controle
remoto de operação.
Antes de comprar é preciso pensar e dimensionar o aparelho para o tamanho
do ambiente; o seu isolamento, a sua exposição ao sol ou sombra e o número
de pessoas que frequentarão o ambiente, ou seja, para o quarto de solteiro a
potência do aparelho pode ser menor do que a necessária para a sala de TV,
onde mais pessoas permanecem ao mesmo tempo, aumentando a carga
térmica do ambiente. Todos os aparelhos possuem termostato que mantém, de
forma automática, a temperatura selecionada.
As exigências de instalação de cada um dos tipos de aparelhos de ar-
condicionado podem, também, influenciar o modelo na hora da compra – deve-
se considerar o espaço necessário para a sua instalação, entre outros
aspectos.
Normalmente, o manual de instruções indica a que distância devem ser
colocados em relação aos móveis e às paredes. As dimensões variam em
função do tipo de aparelho.
No caso dos aparelhos de parede, podem ser colocados em janelas ou numa
abertura na parede. O ideal é instalar o ar refrigerado em paredes voltadas
para leste ou sul, onde a incidência solar não é tão forte.
Escolher uma parede onde a parte externa (traseira) do aparelho, receba o
mínimo possível de raios solares. Como isto nem sempre é possível, é preciso
instalar um anteparo para evitar que os raios solares incidam diretamente no
aparelho.
(C) Info Mega Shop Cursos OnLine http://www.infomegashop.com.br

11. Ele funcionará com maior eficiência. O aparelho deve ser instalado sempre
seguindo as instruções do fabricante no que diz respeito à altura em relação ao
solo (geralmente, entre 1,50 m e 1,80 m) e distância mínima de qualquer
parede. O que não pode de modo algum é obstruir a frente do condicionador
com cortinas ou similares – o ar ambiente deve circular livremente.
Ar-condicionado gasta muita energia elétrica, por isso adquira aparelhos com o
selo PROCEL de eficiência energética.
Mesmo seguindo todas as recomendações, não é raro “esquentar a cabeça”
com altas contas de energia, e, pior, com o pinga-pinga e reclamações dos
vizinhos e pessoas que passam por baixo.
Essa água pode ser captada por mangueiras ou bandejas, desde que o
proprietário não deixe o líquido acumular. Em algumas cidades há leis
municipais que obrigam todos os ocupantes de prédios, seja residenciais ou
comerciais, a instalar em todas as unidades, mangueiras nas saídas de ar-
condicionado, para evitar o pinga-pinga nas pessoas.
Para evitar aborrecimentos, além de fazer manutenção periódica, faça uma
ligação simples (com um tubo de plástico) do ponto de dreno à rede de
drenagem ou à áreas por onde a água possa escoar (jardim, etc.) evitando o
pingamento em áreas não apropriadas.
A instalação desse dispositivo nos aparelhos evita que a água caia nas
calçadas ou em apartamentos vizinhos. E evita dor de cabeça.
