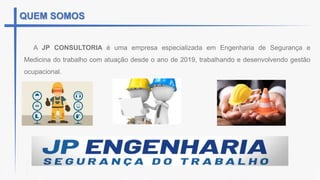

2. QUEM SOMOS
A JP CONSULTORIA é uma empresa especializada em Engenharia de Segurança e
Medicina do trabalho com atuação desde o ano de 2019, trabalhando e desenvolvendo gestão
ocupacional.

3. NOSSOS SERVIÇOS
MEDICINA DO TRABALHO
CONSULTORIAS
GESTÃO DE OBRAS
SEGURANÇA DO TRABALHO
TREINAMENTOS

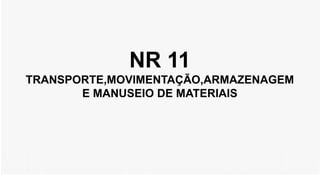

4. NR 11
TRANSPORTE,MOVIMENTAÇÃO,ARMAZENAGEM
E MANUSEIO DE MATERIAIS

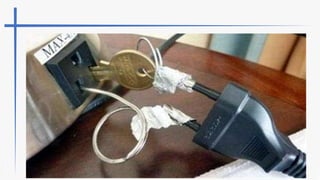

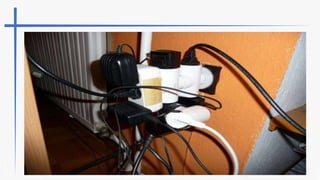

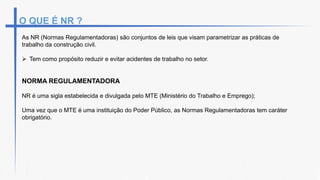

10. O QUE É NR ?
As NR (Normas Regulamentadoras) são conjuntos de leis que visam parametrizar as práticas de
trabalho da construção civil.
 Tem como propósito reduzir e evitar acidentes de trabalho no setor.
NORMA REGULAMENTADORA
NR é uma sigla estabelecida e divulgada pelo MTE (Ministério do Trabalho e Emprego);
Uma vez que o MTE é uma instituição do Poder Público, as Normas Regulamentadoras tem caráter
obrigatório.

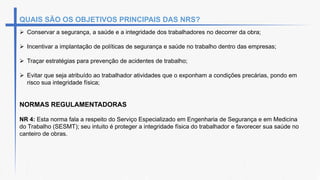

11. QUAIS SÃO OS OBJETIVOS PRINCIPAIS DAS NRS?
 Conservar a segurança, a saúde e a integridade dos trabalhadores no decorrer da obra;
 Incentivar a implantação de políticas de segurança e saúde no trabalho dentro das empresas;
 Traçar estratégias para prevenção de acidentes de trabalho;
 Evitar que seja atribuído ao trabalhador atividades que o exponham a condições precárias, pondo em
risco sua integridade física;
NORMAS REGULAMENTADORAS
NR 4: Esta norma fala a respeito do Serviço Especializado em Engenharia de Segurança e em Medicina
do Trabalho (SESMT); seu intuito é proteger a integridade física do trabalhador e favorecer sua saúde no
canteiro de obras.

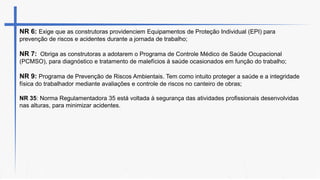

12. NR 6: Exige que as construtoras providenciem Equipamentos de Proteção Individual (EPI) para
prevenção de riscos e acidentes durante a jornada de trabalho;
NR 7: Obriga as construtoras a adotarem o Programa de Controle Médico de Saúde Ocupacional
(PCMSO), para diagnóstico e tratamento de malefícios à saúde ocasionados em função do trabalho;
NR 9: Programa de Prevenção de Riscos Ambientais. Tem como intuito proteger a saúde e a integridade
física do trabalhador mediante avaliações e controle de riscos no canteiro de obras;
NR 35: Norma Regulamentadora 35 está voltada à segurança das atividades profissionais desenvolvidas
nas alturas, para minimizar acidentes.

13. O QUE É NR 11 ?

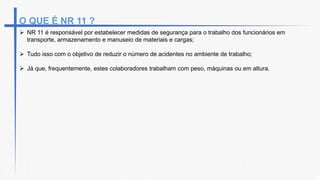

 NR 11 é responsável por estabelecer medidas de segurança para o trabalho dos funcionários em
transporte, armazenamento e manuseio de materiais e cargas;
 Tudo isso com o objetivo de reduzir o número de acidentes no ambiente de trabalho;
 Já que, frequentemente, estes colaboradores trabalham com peso, máquinas ou em altura.

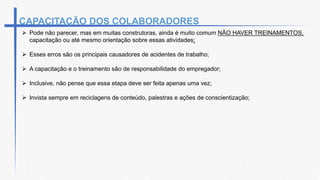

14.  Pode não parecer, mas em muitas construtoras, ainda é muito comum NÃO HAVER TREINAMENTOS,
capacitação ou até mesmo orientação sobre essas atividades;
 Esses erros são os principais causadores de acidentes de trabalho;
 A capacitação e o treinamento são de responsabilidade do empregador;
 Inclusive, não pense que essa etapa deve ser feita apenas uma vez;
 Invista sempre em reciclagens de conteúdo, palestras e ações de conscientização;
CAPACITAÇÃO DOS COLABORADORES

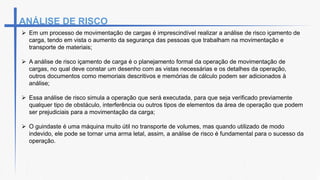

15. ANÁLISE DE RISCO
 Em um processo de movimentação de cargas é imprescindível realizar a análise de risco içamento de
carga, tendo em vista o aumento da segurança das pessoas que trabalham na movimentação e
transporte de materiais;
 A análise de risco içamento de carga é o planejamento formal da operação de movimentação de
cargas, no qual deve constar um desenho com as vistas necessárias e os detalhes da operação,
outros documentos como memoriais descritivos e memórias de cálculo podem ser adicionados à
análise;
 Essa análise de risco simula a operação que será executada, para que seja verificado previamente
qualquer tipo de obstáculo, interferência ou outros tipos de elementos da área de operação que podem
ser prejudiciais para a movimentação da carga;
 O guindaste é uma máquina muito útil no transporte de volumes, mas quando utilizado de modo
indevido, ele pode se tornar uma arma letal, assim, a análise de risco é fundamental para o sucesso da
operação.

16. MOVIMENTAÇÃO DE CARGA

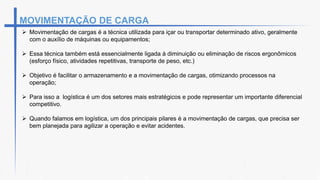

 Movimentação de cargas é a técnica utilizada para içar ou transportar determinado ativo, geralmente
com o auxílio de máquinas ou equipamentos;
 Essa técnica também está essencialmente ligada à diminuição ou eliminação de riscos ergonômicos
(esforço físico, atividades repetitivas, transporte de peso, etc.)
 Objetivo é facilitar o armazenamento e a movimentação de cargas, otimizando processos na
operação;
 Para isso a logística é um dos setores mais estratégicos e pode representar um importante diferencial
competitivo.
 Quando falamos em logística, um dos principais pilares é a movimentação de cargas, que precisa ser
bem planejada para agilizar a operação e evitar acidentes.

17. CLASSIFICAÇÃO
 GRANEL: Métodos e equipamentos de transportes usados desde a extração até o armazenamento.
 CARGA UNITÁRIA: Cargas contidas em um único recipiente.
 EMBALAGEM: Técnicas usadas no projeto, seleção e utilização de recipientes para transporte de
produtos em processos e acabados.
 ARMAZENAGEM: Recebimento, empilhamento ou colocação em prateleiras ou em suportes especiais.
 VIAS DE TRANSPORTE: Estudo do carregamento, definição do modal de transporte, desembarque e
transferência para vias de transporte os materiais
 ANALISE DE DADOS: Todos os aspectos analíticos da movimentação de materiais.

18. ABORDAGENS PRINCIPAIS
REDUÇÃO DE CUSTOS
 MÃO DE OBRA: Substituição da braçal pelos meios mecânicos;
 MATERIAIS: Melhor acondicionamento e transporte mais racional;
 DESPESAS GERAIS: Racionalização dos processos.
AUMENTO DA CAPACIDADE PRODUTIVA
 Aumento de Produção: intensificação no fornecimento, aumento da capacidade de armazenagem e
melhor distribuição de armazenagem;
 Melhor segurança;
 Redução da fadiga;
 Maior conforto para o pessoal

19. MELHORES DISTRIBUIÇÕES
 Melhoria na circulação;
 Localização estratégica de almoxarifados;
 Melhorias nos serviços ao usuário;
 Maior disponibilidade.

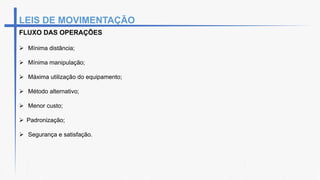

20. LEIS DE MOVIMENTAÇÃO
FLUXO DAS OPERAÇÕES
 Mínima distância;
 Mínima manipulação;
 Máxima utilização do equipamento;
 Método alternativo;
 Menor custo;
 Padronização;
 Segurança e satisfação.

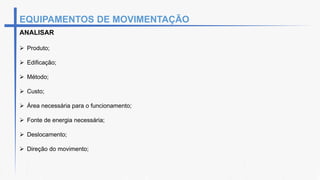

21. EQUIPAMENTOS DE MOVIMENTAÇÃO
ANALISAR
 Produto;
 Edificação;
 Método;
 Custo;
 Área necessária para o funcionamento;
 Fonte de energia necessária;
 Deslocamento;
 Direção do movimento;

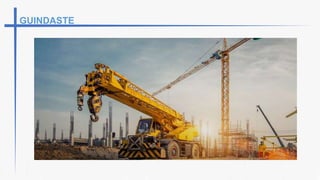

22. GUINDASTE

23.  Guindaste é basicamente constituído de uma torre equipada com cabos e roldanas e é
abrangentemente utilizado na construção civil e na indústria de equipamentos pesados;
 Criando vantagem mecânica para mover algo que seria praticamente impossível se içar apenas com
força humana;
 São compostos de coluna e lança com guincho, acionado por dispositivo mecânico ou elétrico;
 Sua aplicação é indicada quando as cargas pesam mais de 5 toneladas;

24.  A capacitação do colaborador visa proteger dos riscos ao se manusear o equipamento;
 Garantindo e prevenindo possíveis acidentes durante suas operações;
 Através de exames médicos conforme Programa de Controle Médico de Saúde Ocupacional
(PCMSO), e capacitação em curso ministrado por profissionais com proficiência no assunto.
 Somente por meio de treinamento os colaboradores se tornam hábil e devidamente competentes
para se alocar em áreas em que operações com guindastes sejam realizados;
 O treinamento de guindaste deve sempre atender aos pedidos da melhor forma para a máxima
segurança do trabalhador.
 Saúde avaliada através de exames médicos conforme Programa de Controle Médico de Saúde
Ocupacional (PCMSO), capacitado em curso ministrado por profissionais com proficiência no
assunto.
CAPACITAÇÃO

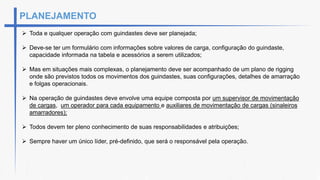

25. PLANEJAMENTO
 Toda e qualquer operação com guindastes deve ser planejada;
 Deve-se ter um formulário com informações sobre valores de carga, configuração do guindaste,
capacidade informada na tabela e acessórios a serem utilizados;
 Mas em situações mais complexas, o planejamento deve ser acompanhado de um plano de rigging
onde são previstos todos os movimentos dos guindastes, suas configurações, detalhes de amarração
e folgas operacionais.
 Na operação de guindastes deve envolve uma equipe composta por um supervisor de movimentação
de cargas, um operador para cada equipamento e auxiliares de movimentação de cargas (sinaleiros
amarradores);
 Todos devem ter pleno conhecimento de suas responsabilidades e atribuições;
 Sempre haver um único líder, pré-definido, que será o responsável pela operação.

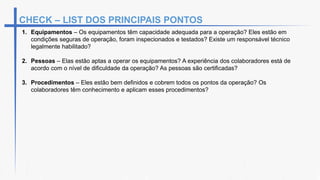

26. 1. Equipamentos – Os equipamentos têm capacidade adequada para a operação? Eles estão em
condições seguras de operação, foram inspecionados e testados? Existe um responsável técnico
legalmente habilitado?
2. Pessoas – Elas estão aptas a operar os equipamentos? A experiência dos colaboradores está de
acordo com o nível de dificuldade da operação? As pessoas são certificadas?
3. Procedimentos – Eles estão bem definidos e cobrem todos os pontos da operação? Os
colaboradores têm conhecimento e aplicam esses procedimentos?
CHECK – LIST DOS PRINCIPAIS PONTOS

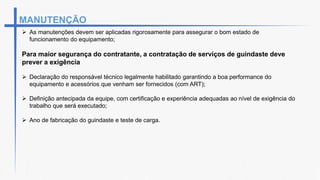

27. MANUTENÇÃO
 As manutenções devem ser aplicadas rigorosamente para assegurar o bom estado de
funcionamento do equipamento;
Para maior segurança do contratante, a contratação de serviços de guindaste deve
prever a exigência
 Declaração do responsável técnico legalmente habilitado garantindo a boa performance do
equipamento e acessórios que venham ser fornecidos (com ART);
 Definição antecipada da equipe, com certificação e experiência adequadas ao nível de exigência do
trabalho que será executado;
 Ano de fabricação do guindaste e teste de carga.

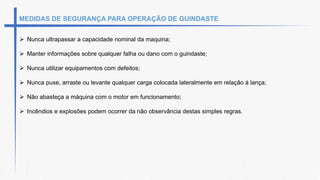

28. MEDIDAS DE SEGURANÇA PARA OPERAÇÃO DE GUINDASTE
 Nunca ultrapassar a capacidade nominal da maquina;
 Manter informações sobre qualquer falha ou dano com o guindaste;
 Nunca utilizar equipamentos com defeitos;
 Nunca puxe, arraste ou levante qualquer carga colocada lateralmente em relação à lança;
 Não abasteça a máquina com o motor em funcionamento;
 Incêndios e explosões podem ocorrer da não observância destas simples regras.

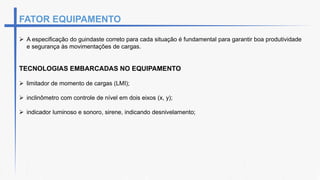

29. FATOR EQUIPAMENTO
 A especificação do guindaste correto para cada situação é fundamental para garantir boa produtividade
e segurança às movimentações de cargas.
TECNOLOGIAS EMBARCADAS NO EQUIPAMENTO
 limitador de momento de cargas (LMI);
 inclinômetro com controle de nível em dois eixos (x, y);
 indicador luminoso e sonoro, sirene, indicando desnivelamento;

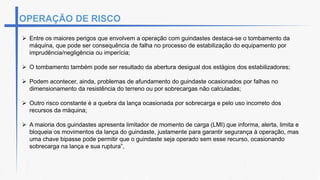

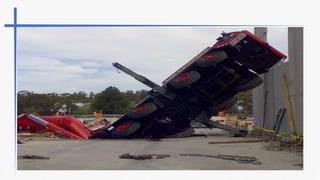

30. OPERAÇÃO DE RISCO
 Entre os maiores perigos que envolvem a operação com guindastes destaca-se o tombamento da
máquina, que pode ser consequência de falha no processo de estabilização do equipamento por
imprudência/negligência ou imperícia;
 O tombamento também pode ser resultado da abertura desigual dos estágios dos estabilizadores;
 Podem acontecer, ainda, problemas de afundamento do guindaste ocasionados por falhas no
dimensionamento da resistência do terreno ou por sobrecargas não calculadas;
 Outro risco constante é a quebra da lança ocasionada por sobrecarga e pelo uso incorreto dos
recursos da máquina;
 A maioria dos guindastes apresenta limitador de momento de carga (LMI) que informa, alerta, limita e
bloqueia os movimentos da lança do guindaste, justamente para garantir segurança à operação, mas
uma chave bipasse pode permitir que o guindaste seja operado sem esse recurso, ocasionando
sobrecarga na lança e sua ruptura”,

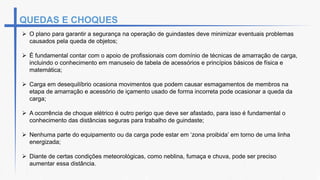

31. QUEDAS E CHOQUES
 O plano para garantir a segurança na operação de guindastes deve minimizar eventuais problemas
causados pela queda de objetos;
 É fundamental contar com o apoio de profissionais com domínio de técnicas de amarração de carga,
incluindo o conhecimento em manuseio de tabela de acessórios e princípios básicos de física e
matemática;

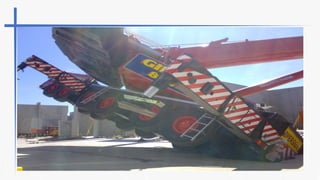

 Carga em desequilíbrio ocasiona movimentos que podem causar esmagamentos de membros na
etapa de amarração e acessório de içamento usado de forma incorreta pode ocasionar a queda da
carga;
 A ocorrência de choque elétrico é outro perigo que deve ser afastado, para isso é fundamental o
conhecimento das distâncias seguras para trabalho de guindaste;
 Nenhuma parte do equipamento ou da carga pode estar em ‘zona proibida’ em torno de uma linha
energizada;
 Diante de certas condições meteorológicas, como neblina, fumaça e chuva, pode ser preciso
aumentar essa distância.

32. GUINDASTES HIDRAULICOS PARA VEÍCULOS

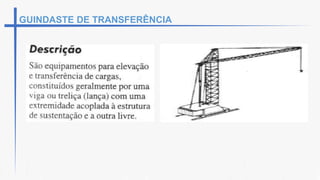

33. GUINDASTE DE TRANSFERÊNCIA

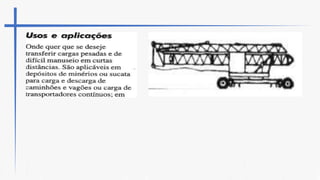

35. VANTAGENS
 Grande versatilidade quanto ao tipo e peso de carga;
 Movimentação em três dimensões;
 Ocupam pouco espaços do piso;
LIMITAÇÕES
 Raio de ação limitado pelo comprimento da lança;
 Custo da implementação elevado;
 Capacidade de carga limitada do movimento de transporte( carga X distancia).

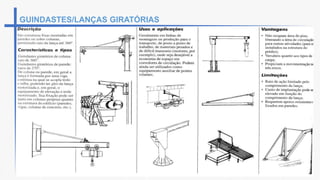

36. GUINDASTES/LANÇAS GIRATÓRIAS

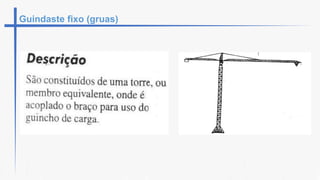

37. Guindaste fixo (gruas)

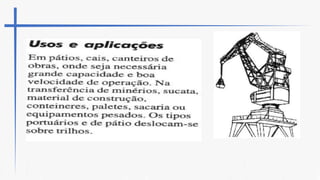

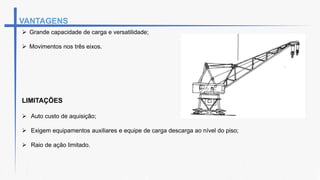

39. VANTAGENS
 Grande capacidade de carga e versatilidade;
 Movimentos nos três eixos.
LIMITAÇÕES
 Auto custo de aquisição;
 Exigem equipamentos auxiliares e equipe de carga descarga ao nível do piso;
 Raio de ação limitado.

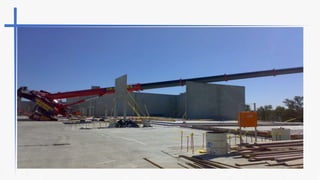

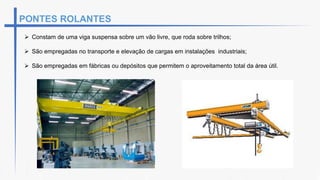

44.  Constam de uma viga suspensa sobre um vão livre, que roda sobre trilhos;
 São empregadas no transporte e elevação de cargas em instalações industriais;
 São empregadas em fábricas ou depósitos que permitem o aproveitamento total da área útil.
PONTES ROLANTES

45. EMPILHADEIRAS
 A empilhadeira é um veículo automotor utilizado para movimentar, transportar e sustentar cargas,
dotada de garfos e outros dispositivos que permite essa movimentação no deslocamento de
materiais tanto no sentido horizontal como no sentido vertical, carregando e/ou empilhando.

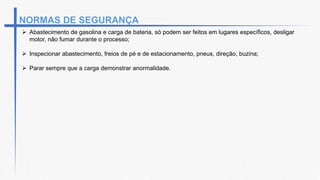

46.  Abastecimento de gasolina e carga de bateria, só podem ser feitos em lugares específicos, desligar
motor, não fumar durante o processo;
 Inspecionar abastecimento, freios de pé e de estacionamento, pneus, direção, buzina;
 Parar sempre que a carga demonstrar anormalidade.
NORMAS DE SEGURANÇA

47. TIPOS DE EMPILHADEIRAS
EMPILHADEIRA FRONTAL DE CONTRAPESO
 As rodas dianteiras funcionam como ponto de apoio e o contrapeso traseiro promove a
neutralização dessa força que a carga faz

48. VIDEO

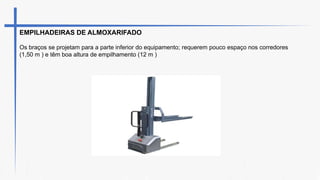

49. EMPILHADEIRAS DE ALMOXARIFADO
Os braços se projetam para a parte inferior do equipamento; requerem pouco espaço nos corredores
(1,50 m ) e têm boa altura de empilhamento (12 m )

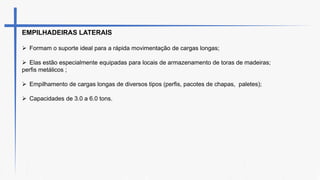

50. EMPILHADEIRAS LATERAIS
 Formam o suporte ideal para a rápida movimentação de cargas longas;
 Elas estão especialmente equipadas para locais de armazenamento de toras de madeiras;
perfis metálicos ;
 Empilhamento de cargas longas de diversos tipos (perfis, pacotes de chapas, paletes);
 Capacidades de 3.0 a 6.0 tons.

52.  Executam com facilidade tarefas como desmonte de jazidas, limpeza, execução de valas, fundações,
canais, drenagens e outras;
 Podem ser montadas com caçambas, para erguer toras de madeira, ou outros objetos, como tubos e
pedras;
 São muito úteis para a abertura de valas destinadas às canalizações e à colocação de cabos e
drenagens.
 Máquinas constituem fator relevante no custo final da construção, pois sua produtividade e capacidade
impactam o andamento da obra;
 Técnicos e trabalhadores que participam dessas atividades devem estar capacitados para o perfeito
desenvolvimento dessas atividades;
 O manejo inadequado do equipamento por um operário pode acarretar custos imprevistos ou
acidentes graves.
RETROESCAVADEIRA

53. PLANEJAMENTO DO TRABALHO
 Antes de iniciar a atividade, o operador deve planejar o que pretende executar;
 Verifique a existência de linhas e galerias subterrâneas;
 Para que o serviço seja eficiente e seguro, devem ser tomadas algumas precauções;
 Além disso, algumas práticas anteriores à movimentação de terra devem ser efetuadas, garantindo o
sucesso final da atividade de terraplenagem;
 Conhecer as condições do solo, bem como definir o espaço para depositar a terra trabalhada, evitam
implicações e problemas posteriores.
 Posicione a retroescavadeira de modo a facilitar as mudanças de posição, permitindo a escavação do
máximo possível de terra.

54. ANALISE
AS PRINCIPAIS ATIVIDADES QUE O OPERADOR DESENVOLVE SÃO:
 Analisar o serviço;
 Estabelecer uma sequência de atividades;
 Definir as etapas do trabalho a ser realizado;
 Estimar o tempo de duração do serviço e de suas etapas;
 Selecionar as máquinas adequadas;
 Definir os acessórios mais indicados;
 Selecionar as ferramentas manuais de que irá necessitar;
 Selecionar equipamentos de proteção individual (EPI);
 Selecionar a sinalização de segurança que deverá utilizar.

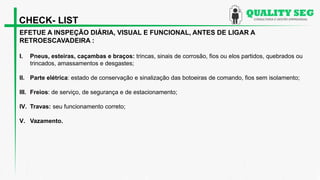

55. EFETUE A INSPEÇÃO DIÁRIA, VISUAL E FUNCIONAL, ANTES DE LIGAR A
RETROESCAVADEIRA :
I. Pneus, esteiras, caçambas e braços: trincas, sinais de corrosão, fios ou elos partidos, quebrados ou
trincados, amassamentos e desgastes;
II. Parte elétrica: estado de conservação e sinalização das botoeiras de comando, fios sem isolamento;
III. Freios: de serviço, de segurança e de estacionamento;
IV. Travas: seu funcionamento correto;
V. Vazamento.
CHECK- LIST

56.  Verifique diariamente o aperto de porcas e parafusos, bem como dos anéis de retenção que prendem
os pinos;
 Verifique diariamente o nível de óleo e efetue as trocas periódicas. É importante que a primeira troca
de óleo seja feita nas primeiras 50 horas de funcionamento;
 Após a primeira troca de óleo passe a adotar intervalos de 250 horas (um trimestre) para novas
trocas;
 Em caso de obras em locais de muita sujeira ou muito pó, troque o óleo com mais frequência;

57. RETROESCAVADEIRA
A TERRAPLENAGEM PODE SER DEFINIDA COMO:
 Conjunto de operações de corte, carregamento, transporte, descarregamento, acabamento de
superfície, umedecimento e compactação do solo em uma obra de construção civil;
OS PRINCIPAIS TIPOS DE MOVIMENTO DE TERRA SÃO:
1. Corte;
2. Aterro;
3. Corte + Aterro.

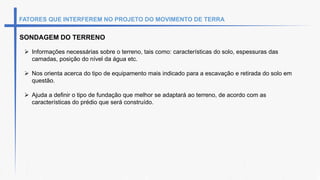

58. FATORES QUE INTERFEREM NO PROJETO DO MOVIMENTO DE TERRA
SONDAGEM DO TERRENO
 Informações necessárias sobre o terreno, tais como: características do solo, espessuras das
camadas, posição do nível da água etc.
 Nos orienta acerca do tipo de equipamento mais indicado para a escavação e retirada do solo em
questão.
 Ajuda a definir o tipo de fundação que melhor se adaptará ao terreno, de acordo com as
características do prédio que será construído.

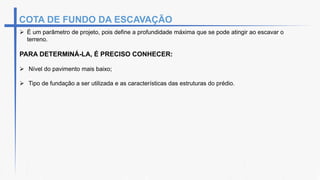

59. COTA DE FUNDO DA ESCAVAÇÃO
 É um parâmetro de projeto, pois define a profundidade máxima que se pode atingir ao escavar o
terreno.
PARA DETERMINÁ-LA, É PRECISO CONHECER:
 Nível do pavimento mais baixo;
 Tipo de fundação a ser utilizada e as características das estruturas do prédio.

60. PROJETO DO CANTEIRO
 É necessário compatibilizar as necessidades do canteiro de obras com aquelas da escavação.
 Conhecer o projeto do canteiro é essencial para saber como e onde trafegar com as pás
carregadeiras.

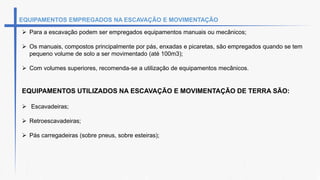

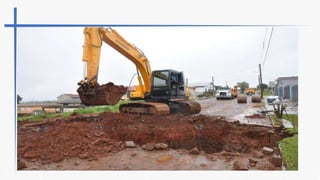

61. EQUIPAMENTOS EMPREGADOS NA ESCAVAÇÃO E MOVIMENTAÇÃO
 Para a escavação podem ser empregados equipamentos manuais ou mecânicos;
 Os manuais, compostos principalmente por pás, enxadas e picaretas, são empregados quando se tem
pequeno volume de solo a ser movimentado (até 100m3);
 Com volumes superiores, recomenda-se a utilização de equipamentos mecânicos.
EQUIPAMENTOS UTILIZADOS NA ESCAVAÇÃO E MOVIMENTAÇÃO DE TERRA SÃO:
 Escavadeiras;
 Retroescavadeiras;
 Pás carregadeiras (sobre pneus, sobre esteiras);

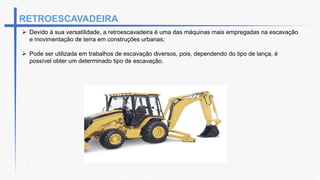

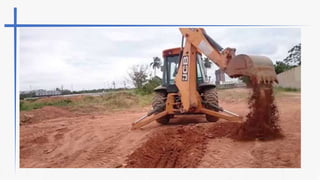

62.  Devido à sua versatilidade, a retroescavadeira é uma das máquinas mais empregadas na escavação
e movimentação de terra em construções urbanas;
 Pode ser utilizada em trabalhos de escavação diversos, pois, dependendo do tipo de lança, é
possível obter um determinado tipo de escavação.
RETROESCAVADEIRA

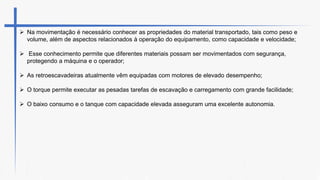

63.  Na movimentação é necessário conhecer as propriedades do material transportado, tais como peso e
volume, além de aspectos relacionados à operação do equipamento, como capacidade e velocidade;
 Esse conhecimento permite que diferentes materiais possam ser movimentados com segurança,
protegendo a máquina e o operador;
 As retroescavadeiras atualmente vêm equipadas com motores de elevado desempenho;
 O torque permite executar as pesadas tarefas de escavação e carregamento com grande facilidade;
 O baixo consumo e o tanque com capacidade elevada asseguram uma excelente autonomia.

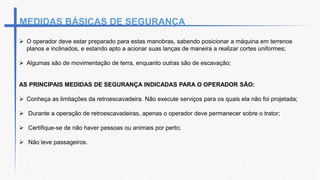

64.  O operador deve estar preparado para estas manobras, sabendo posicionar a máquina em terrenos
planos e inclinados, e estando apto a acionar suas lanças de maneira a realizar cortes uniformes;
 Algumas são de movimentação de terra, enquanto outras são de escavação;
AS PRINCIPAIS MEDIDAS DE SEGURANÇA INDICADAS PARA O OPERADOR SÃO:
 Conheça as limitações da retroescavadeira. Não execute serviços para os quais ela não foi projetada;
 Durante a operação de retroescavadeiras, apenas o operador deve permanecer sobre o trator;
 Certifique-se de não haver pessoas ou animais por perto;
 Não leve passageiros.
MEDIDAS BÁSICAS DE SEGURANÇA

65.  Utilize os EPIs (Equipamentos de Proteção Individual) necessários para o exercício da atividade, tais
como: capacete, luvas, óculos, protetores auriculares e botinas de segurança com biqueira;
 Evite roupas largas que podem se enroscar nas partes móveis e causar sérios acidentes;
 Faça a demarcação de locais perigosos e de obstáculos;
 Não dirija próximo de valas ou buracos, pois podem ocorrer deslizamentos;
 Nunca tente alterar as regulagens, limpar ou lubrificar a retroescavadeira enquanto ela estiver em
movimento;
 Nunca use a retroescavadeira para empurrar coisas ou como bate-estacas;
 Tenha mais cuidado em solos encharcados e soltos;
 Para estacionar ou desengatar a retroescavadeira, escolha um local plano e abaixe os
estabilizadores e a caçamba até tocar o solo;
 Desligue sempre o motor antes de sair da cabine.

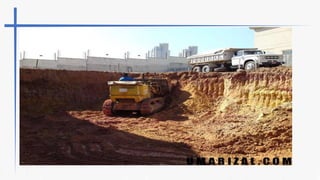

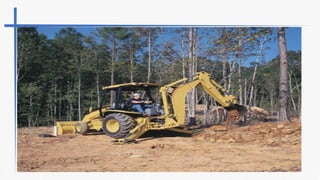

71. + 55 14 996537263
https://jpengenhariaconsultoria.com.br
Obrigado a todos!
Av. José Horacio Mellão, 114 Vila Ipiranga
São Manuel- SP
