Checklist NR-13 caldeiras pressão

LISTA DE VERIFICAÇÃO
PRÉ INSPEÇÃO DOS REQUISITOS LEGAIS REGULATÓRIOS DA NR-13
(CALDEIRAS, VASOS DE PRESSÃO e TUBULAÇÕES)-41597-0
Nº 41597
ORIGEM: ETM
REVISÃO 0 (15/07/2014)
TIPO DE AVALIAÇÃO : FISCALIZAÇÃO
TIPO DE LV : LV PADRÃO
STATUS: DISPONÍVEL
CADASTRADOR: MARCIO BARBOSA DE SOUZA
IMPRESSÃO: 19/02/2015
RESPONSÁVEL TÉCNICO: RAMON RODRIGUES RIBEIRO
ENGENHARIA / ASSESSORIA / PRÉ INSPEÇÃO DE CONFORMIDADE LEGAL E REGULATÓRIA / MÁQUINAS E
EQUIPAMENTOS MECÂNICOS
ESPECIALIDADE:
DESCRIÇÃO PESO R.L.ITEM
2
155112/0-É cumprida a obrigação de manter os instrumentos e controles dos vasos de pressão
calibrados e em boas condições operacionais?
Doc. Ref.: NR-13 - CALDEIRAS, VASOS DE PRESSÃO e TUBULAÇÕES
N1
2
155113/0-É exigido dos responsáveis por caldeiras e vasos de pressão evidência de que os
equipamentos possuem, no local de sua instalação, a documentação exigível, onstituída de: -
prontuário (manual técnico expedido pelo fabricante), registro de segurança (diário do
equipamento, que relata suas ocorrências),- projeto de instalação e/ou projeto de alteração ou
reparo, elaborados por profissional habilitado,- relatórios de inspeção (conforme item 13.4.4.14)
e certificados de calibração dos dispositivos de segurança?
N2
2
155114/0-É exigido dos responsáveis por caldeiras e vasos de pressão evidências de que
profissionais habilitados realizam nos equipamentos inspeções de segurança: inicial, para os
equipamentos novos, antes de sua entrada em operação, conforme descrição da NR-13,
N3
2
155115/0-É exigido dos responsáveis por caldeiras e vasos de pressão que os equipamentos
estejam instalados em locais seguros, dispondo de: pelo menos 2 saídas amplas,
permanentemente desobstruídas e dispostas em direções distintas, ventilação permanente com
entradas de ar que não possam ser bloqueadas (quando instalados em ambientes fechados),
iluminação conforme normas oficiais vigentes, acesso fácil e seguro para as atividades de
manutenção, operação e inspeção, sendo que, para guarda-corpos vazados, os vãos devem ter
dimensões que impeçam a queda de pessoas, demais exigências da NR 13?
N4
2
155116/0-As caldeiras possuem, afixada em seu corpo, em local de fácil acesso e bem visível,
placa de identificação indelével com, no mínimo, as seguintes informações: a) fabricante, b)
número de ordem dado pelo fabricante da caldeira, c) ano de fabricação, d) pressão máxima de
trabalho admissível, e) pressão de teste hidrostático, f) capacidade de produção de vapor, g)
área de superfície de aquecimento,h) código de projeto e ano de edição.
N5
2
155117/0-Os vasos de pressão enquadrados nas categorias "I" ou "II" desta NR e todas as
caldeiras têm manual de operação próprio, ou instruções de operação contidas no manual de
operação da unidade em que estejam instalados, em língua portuguesa e de fácil acesso aos
operadores?
N6
2
155118/0-Vasos de pressão: Os vasos de pressão estão classificados em categorias segundo a
classe de fluido e o potencial de risco?
N7
2
155119/0-Vasos de pressão:Está prevista válvula ou outro dispositivo de segurança?
N8
1 10/Gestor:ETM/GPRI/PIE
19/02/2015
Os documentos de referência, listados em cada pergunta, podem ser considerados na sua totalidade ou individualmente, dependendo do estipulado em cada contrato.

Nº 41597
ORIGEM: ETM
REVISÃO 0 (15/07/2014)
STATUS: DISPONÍVEL
ESPECIALIDADE:
2

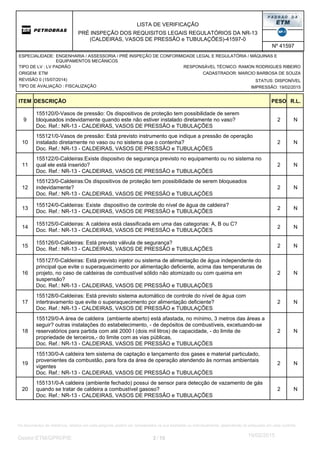

155120/0-Vasos de pressão: Os dispositivos de proteção tem possibilidade de serem
bloqueados indevidamente quando este não estiver instalado diretamente no vaso?
N9
2
155121/0-Vasos de pressão: Está previsto instrumento que indique a pressão de operação
instalado diretamente no vaso ou no sistema que o contenha?
N10
2
155122/0-Caldeiras:Existe dispositvo de segurança previsto no equipamento ou no sistema no
qual ele está inserido?
N11
2
155123/0-Caldeiras:Os dispositivos de proteção tem possibilidade de serem bloqueados
indevidamente?
N12
2
155124/0-Caldeiras: Existe dispositivo de controle do nível de água de caldeira?
N13
2
155125/0-Caldeiras: A caldeira está classificada em uma das categorias: A, B ou C?
N14
2
155126/0-Caldeiras: Está previsto válvula de segurança?
N15
2
155127/0-Caldeiras: Está previsto injetor ou sistema de alimentação de água independente do
principal que evite o superaquecimento por alimentação deficiente, acima das temperaturas de
projeto, no caso de caldeiras de combustível sólido não atomizado ou com queima em
suspensão?
N16
2
155128/0-Caldeiras: Está previsto sistema automático de controle do nível de água com
intertravamento que evite o superaquecimento por alimentação deficiente?
N17
2
155129/0-A área de caldeira (ambiente aberto) está afastada, no mínimo, 3 metros das áreas a
seguir? outras instalações do estabelecimento, - de depósitos de combustíveis, excetuando-se
reservatórios para partida com até 2000 l (dois mil litros) de capacidade, - do limite de
propriedade de terceiros,- do limite com as vias públicas,
N18
2
155130/0-A caldeira tem sistema de captação e lançamento dos gases e material particulado,
provenientes da combustão, para fora da área de operação atendendo às normas ambientais
vigentes
N19
2
155131/0-A caldeira (ambiente fechado) possui de sensor para detecção de vazamento de gás
quando se tratar de caldeira a combustível gasoso?
N20
19/02/2015

Nº 41597
ORIGEM: ETM
REVISÃO 0 (15/07/2014)
STATUS: DISPONÍVEL
ESPECIALIDADE:
2

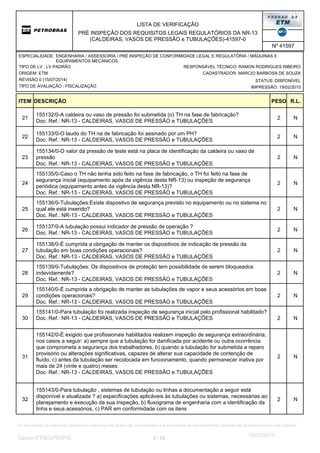

155132/0-A caldeira ou vaso de pressão foi submetida (o) TH na fase de fabricação?
N21
2
155133/0-O laudo do TH na de fabricação foi assinado por um PH?
N22
2
155134/0-O valor da pressão de teste está na placa de identificação da caldeira ou vaso de
pressão
N23
2
155135/0-Caso o TH não tenha sido feito na fase de fabricação, o TH foi feito na fase de
segurança inicial (equipamento após da vigência desta NR-13) ou inspeção de segurança
periódica (equipamento antes da vigência desta NR-13)?
N24
2
155136/0-Tubulações:Existe dispositvo de segurança previsto no equipamento ou no sistema no
qual ele está inserido?
N25
2
155137/0-A tubulação possui indicador de pressão de operação ?
N26
2
155138/0-É cumprida a obrigação de manter os dispositivos de indicação de pressão da
tubulação em boas condições operacionais?
N27
2
155139/0-Tubulações: Os dispositivos de proteção tem possibilidade de serem bloqueados
indevidamente?
N28
2
155140/0-É cumprida a obrigação de manter as tubulações de vapor e seus acessórios em boas
condições operacionais?
N29
2
155141/0-Para tubulação foi realizada inspeção de segurança inicial pelo profissional habilitado?
Doc. Ref.: NR-13 - CALDEIRAS, VASOS DE PRESSÃO e TUBULAÇÕES N30
2
155142/0-É exigido que profissionais habilitados realizem inspeção de segurança extraordinária,
nos casos a seguir: a) sempre que a tubulação for danificada por acidente ou outra ocorrência
que comprometa a segurança dos trabalhadores, b) quando a tubulação for submetida a reparo
provisório ou alterações significativas, capazes de alterar sua capacidade de contenção de
fluído, c) antes da tubulação ser recolocada em funcionamento, quando permanecer inativa por
mais de 24 (vinte e quatro) meses.
N31
2
155143/0-Para tubulação , sistemas de tubulação ou linhas a documentação a seguir está
disponível e atualizada ? a) especificações aplicáveis às tubulações ou sistemas, necessárias ao
planejamento e execução da sua inspeção, b) fluxograma de engenharia com a identificação da
linha e seus acessórios, c) PAR em conformidade com os itens
N32
19/02/2015

Nº 41597
ORIGEM: ETM
REVISÃO 0 (15/07/2014)
STATUS: DISPONÍVEL
ESPECIALIDADE:
2

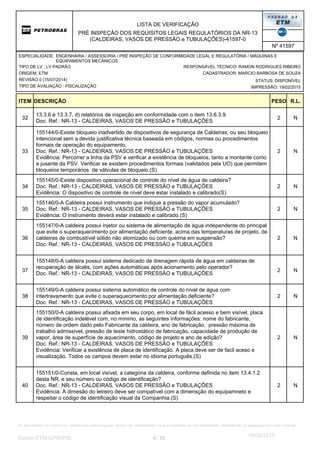

13.3.6 e 13.3.7, d) relatórios de inspeção em conformidade com o item 13.6.3.9.
N32
2
155144/0-Existe bloqueio inadvertido de dispositivos de segurança de Caldeiras, ou seu bloqueio
intencional sem a devida justificativa técnica baseada em códigos, normas ou procedimentos
formais de operação do equipamento,
Evidência: Percorrer a linha da PSV e verificar a existência de bloqueios, tanto a montante como
a jusante da PSV. Verificar se existem procedimentos formais (validados pela UO) que permitem
bloqueios temporários de válvulas de bloqueio.(S)
N33
2
155145/0-Existe dispositivo operacional de controle do nível de água de caldeira?
Evidência: O dispositivo de controle de nível deve estar instalado e calibrado(S)
N34
2
155146/0-A Caldeira possui instrumento que indique a pressão do vapor acumulado?
Evidência: O instrumento deverá estar instalado e calibrado.(S)
N35
2
155147/0-A caldeira possui injetor ou sistema de alimentação de água independente do principal
que evite o superaquecimento por alimentação deficiente, acima das temperaturas de projeto, de
caldeiras de combustível sólido não atomizado ou com queima em suspensão?
N36
2
155148/0-A caldeira possui sistema dedicado de drenagem rápida de água em caldeiras de
recuperação de álcalis, com ações automáticas após acionamento pelo operador?
N37
2
155149/0-A caldeira possui sistema automático de controle do nível de água com
intertravamento que evite o superaquecimento por alimentação deficiente?
N38
2
155150/0-A caldeira possui afixada em seu corpo, em local de fácil acesso e bem visível, placa
de identificação indelével com, no mínimo, as seguintes informações: nome do fabricante,
número de ordem dado pelo Fabricante da caldeira, ano de fabricação, pressão máxima de
trabalho admissível, pressão de teste hidrostático de fabricação, capacidade de produção de
vapor, área de superfície de aquecimento, código de projeto e ano de edição?
Evidência: Verificar a existência de placa de identificação. A placa deve ser de facil aceso e
visualização. Todos os campos devem estar no idioma português.(S)
N39
2
155151/0-Consta, em local visível, a categoria da caldeira, conforme definida no item 13.4.1.2
desta NR, e seu número ou código de identificação?
Evidência: A dimesão do letreiro deve ser compatível com a dimensção do equipamneto e
respeitar o código de identificação visual da Companhia.(S)
N40
19/02/2015

Nº 41597
ORIGEM: ETM
REVISÃO 0 (15/07/2014)
STATUS: DISPONÍVEL
ESPECIALIDADE:
2

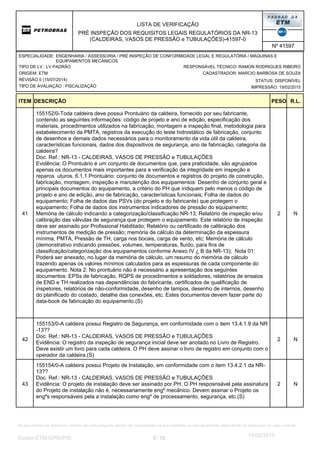

155152/0-Toda caldeira deve possui Prontuário da caldeira, fornecido por seu fabricante,
contendo as seguintes informações: código de projeto e ano de edição, especificação dos
materiais, procedimentos utilizados na fabricação, montagem e inspeção final, metodologia para
estabelecimento da PMTA, registros da execução do teste hidrostático de fabricação, conjunto
de desenhos e demais dados necessários para o monitoramento da vida útil da caldeira,
características funcionais, dados dos dispositivos de segurança, ano de fabricação, categoria da
caldeira?
Evidência: O Prontuário é um conjunto de documentos que, para praticidade, são agrupados
apenas os documentos mais importantes para a verificação da integridade em inspeção e
reparos uturos. 6.1.1 Prontuário: conjunto de documentos e registros do projeto de construção,
fabricação, montagem, inspeção e manutenção dos equipamentos: Desenho de conjunto geral e
principais documentos do equipamento, a critério do PH que indiquem pelo menos o código de
projeto e ano de edição, ano de fabricação, características funcionais; Folha de dados do
equipamento; Folha de dados das PSVs (do projeto e do fabricante) que protegem o
equipamento; Folha de dados dos instrumentos indicadores de pressão do equipamento;
Memória de cálculo indicando a categorização/classificação NR-13; Relatório de inspeção e/ou
calibração das válvulas de segurança que protegem o equipamento. Este relatório de inspeção
deve ser assinado por Profissional Habilitado; Relatório ou certificado de calibração dos
instrumentos de medição de pressão; memória de cálculo da determinação da espessura
mínima, PMTA, Pressão de TH, carga nos bocais, carga de vento, etc; Memória de cálculo
(demonstrativo indicando pressões, volumes, temperaturas, fluído, para fins de
classificação/categorização dos equipamentos conforme Anexo IV ¿ B da NR-13); Nota 01:
Poderá ser anexado, no lugar da memória de cálculo, um resumo do memória de cálculo
trazendo apenas os valores mínimos calculados para as espessuras de cada componente do
equipamento. Nota 2: No prontuário não é necessário a apresentação dos seguintes
documentos: EPSs de fabricação, RQPS de procedimentos e soldadores, relatórios de ensaios
de END e TH realizados nas dependências do fabricante, certificados de qualificação de
inspetores, relatórios de não-conformidade, desenho de tampos, desenho de internos, desenho
do planificado do costado, detalhe das conexões, etc. Estes documentos devem fazer parte do
data-book de fabricação do equipamento.(S)
N41
2
155153/0-A caldeira possui Registro de Segurança, em conformidade com o item 13.4.1.9 da NR
-13??
Evidência: O registro da inspeção de segurança inicial deve ser anotado no Livro de Registro.
Deve existir um livro para cada caldeira. O PH deve assinar o livro de registro em conjunto com o
operador da caldeira.(S)
N42
2
155154/0-A caldeira possui Projeto de Instalação, em conformidade com o item 13.4.2.1 da NR-
13??
Evidência: O projeto de instalação deve ser assinado por PH. O PH resposnsável pela assinatura
do Projeto de instalação não é, necessariamente engº mecânico. Devem assinar o Projeto os
engºs responsáveis pela a instalação como engº de processamento, segurança, etc.(S)
N43
19/02/2015

Nº 41597
ORIGEM: ETM
REVISÃO 0 (15/07/2014)
STATUS: DISPONÍVEL
ESPECIALIDADE:
2
155155/0-A Caldeira possui Certificados de calibração dos dispositivos de segurança?
Evidência: O certificado(ou relatório) anexado a documentação deve ser original, com assinatura
de PH.(S)
N44
2
155156/0-As caldeiras foram instaladas em casa de caldeiras ou em local específico para tal fim,
denominado área de caldeiras?
N45
2
155157/0-A caldeira instalada em ambiente aberto dispõe de pelo menos 2 (duas) saídas
amplas, permanentemente desobstruídas, sinalizadas e dispostas em direções distintas?
N46
2
155158/0-A caldeira instalada em ambiente aberto dispõe de acesso fácil e seguro, necessário à
operação e à manutenção da caldeira, sendo que, para guarda-corpos vazados, os vãos devem
ter dimensões que impeçam a queda de pessoas?
Evidência: Entende-se por acesso fácil e seguro a presença de escadas e plataformas(S)
N47
2
155159/0-A caldeira instalada em ambiente aberto dispõe de sistema de captação e lançamento
dos gases e material particulado, provenientes da combustão, para fora da área de operação
atendendo às normas ambientais vigentes?
N48
2
155160/0-A caldeira instalada em ambiente aberto dispõe de iluminação conforme normas
oficiais vigentes?
N49
2
155161/0-A caldeira instalada em ambiente aberto dispõe sistema de iluminação de emergência
caso opere à noite?
N50
2
155162/0-A casa de caldeiras foi construída de prédio separado, construído de material
resistente ao fogo, podendo ter apenas uma parede adjacente a outras instalações do
estabelecimento, porém com as outras paredes afastadas de, no mínimo, 3,0 m (três metros) de
outras instalações, do limite de propriedade de terceiros, do limite com as vias públicas e de
depósitos de combustíveis, excetuando-se reservatórios para partida com até 2000 l (dois mil
litros) de capacidade?
N51
2
155163/0-A casa de caldeiras dispõe de ventilação permanente com entradas de ar que não
possam ser bloqueadas?
N52
2
155164/0-A casa de caldeiras dispõe de sensor para detecção de vazamento de gás quando se
tratar de caldeira a combustível gasoso?
N53
2
155165/0-A casa de caldeiras é utilizada para outra finalidade?
N54
19/02/2015

Nº 41597
ORIGEM: ETM
REVISÃO 0 (15/07/2014)
STATUS: DISPONÍVEL
ESPECIALIDADE:
2

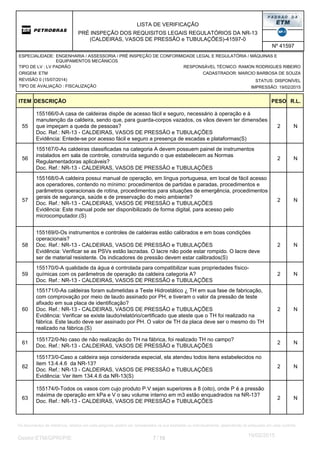

155166/0-A casa de caldeiras dispõe de acesso fácil e seguro, necessário à operação e à
manutenção da caldeira, sendo que, para guarda-corpos vazados, os vãos devem ter dimensões
que impeçam a queda de pessoas?
Evidência: Entede-se por acesso fácil e seguro a presença de escadas e plataformas(S)
N55
2
155167/0-As caldeiras classificadas na categoria A devem possuem painel de instrumentos
instalados em sala de controle, construída segundo o que estabelecem as Normas
Regulamentadoras aplicáveis?
N56
2
155168/0-A caldeira possui manual de operação, em língua portuguesa, em local de fácil acesso
aos operadores, contendo no mínimo: procedimentos de partidas e paradas, procedimentos e
parâmetros operacionais de rotina, procedimentos para situações de emergência, procedimentos
gerais de segurança, saúde e de preservação do meio ambiente?
Evidência: Este manual pode ser disponibilizado de forma digital, para acesso pelo
microcomputador.(S)
N57
2
155169/0-Os instrumentos e controles de caldeiras estão calibrados e em boas condições
operacionais?
Evidência: Verificar se as PSVs estão lacradas. O lacre não pode estar rompido. O lacre deve
ser de material resistente. Os indicadores de pressão devem estar calibrados(S)
N58
2
155170/0-A qualidade da água é controlada para compatibilizar suas propriedades físico-
químicas com os parâmetros de operação da caldeira categoria A?
N59
2
155171/0-As caldeiras foram submetidas a Teste Hidrostático ¿ TH em sua fase de fabricação,
com comprovação por meio de laudo assinado por PH, e tiveram o valor da pressão de teste
afixado em sua placa de identificação?
Evidência: Verificar se existe laudo/relatório/certificado que ateste que o TH foi realizado na
fábrica. Este laudo deve ser assinado por PH. O valor de TH da placa deve ser o mesmo do TH
realizado na fábrica.(S)
N60
2
155172/0-No caso de não realização do TH na fábrica, foi realizado TH no campo?
N61
2
155173/0-Caso a caldeira seja considerada especial, ela atendeu todos itens estabelecidos no
item 13.4.4.6 da NR-13?
Evidência: Ver item 134.4.6 da NR-13(S)
N62
2
155174/0-Todos os vasos com cujo produto P.V sejan superiores a 8 (oito), onde P é a pressão
máxima de operação em kPa e V o seu volume interno em m3 estão enquadrados na NR-13?
N63
19/02/2015

Nº 41597
ORIGEM: ETM
REVISÃO 0 (15/07/2014)
STATUS: DISPONÍVEL
ESPECIALIDADE:
2

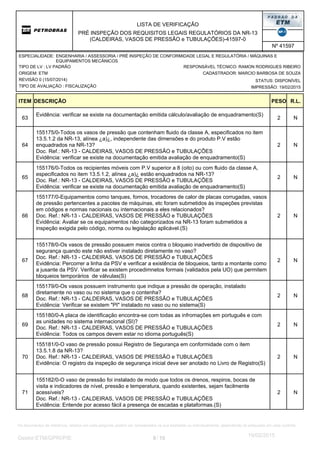

Evidência: verificar se existe na documentação emitida cálculo/avaliação de enquadramento(S)
N63
2
155175/0-Todos os vasos de pressão que contenham fluido da classe A, especificados no item
13.5.1.2 da NR-13, alínea ¿a)¿, independente das dimensões e do produto P.V estão
enquadrados na NR-13?
Evidência: verificar se existe na documentação emitida avaliação de enquadramento(S)
N64
2
155176/0-Todos os recipientes móveis com P.V superior a 8 (oito) ou com fluido da classe A,
especificados no item 13.5.1.2, alínea ¿a)¿ estão enquadrados na NR-13?
Evidência: verificar se existe na documentação emitida avaliação de enquadramento(S)
N65
2
155177/0-Equipamentos como tanques, fornos, trocadores de calor de placas corrugadas, vasos
de pressão pertencentes a pacotes de máquinas, etc foram submetidos às inspeções previstas
em códigos e normas nacionais ou internacionais a eles relacionados?
Evidência: Avaliar se os equipamentos não categorizados na NR-13 foram submetidos a
inspeção exigida pelo código, norma ou legislação aplicável.(S)
N66
2
155178/0-Os vasos de pressão possuem meios contra o bloqueio inadvertido de dispositivo de
segurança quando este não estiver instalado diretamente no vaso?
Evidência: Percorrer a linha da PSV e verificar a existência de bloqueios, tanto a montante como
a jusante da PSV. Verificar se existem procedimnetos formais (validados pela UO) que permitem
bloqueios temporários de válvulas(S)
N67
2
155179/0-Os vasos possuem instrumento que indique a pressão de operação, instalado
diretamente no vaso ou no sistema que o contenha?
Evidência: Verificar se existem "PI" instalado no vaso ou no sistema(S)
N68
2
155180/0-A placa de identificação encontra-se com todas as infromações em português e com
as unidades no sistema internacional (SI)?
Evidência: Todos os campos devem estar no idioma português(S)
N69
2
155181/0-O vaso de pressão possui Registro de Segurança em conformidade com o item
13.5.1.8 da NR-13?
Evidência: O registro da inspeção de segurança inicial deve ser anotado no Livro de Registro(S)
N70
2
155182/0-O vaso de pressão foi instalado de modo que todos os drenos, respiros, bocas de
visita e indicadores de nível, pressão e temperatura, quando existentes, sejam facilmente
acessíveis?
Evidência: Entende por acesso fácil a presença de escadas e plataformas.(S)
N71
19/02/2015

Nº 41597
ORIGEM: ETM
REVISÃO 0 (15/07/2014)
STATUS: DISPONÍVEL
ESPECIALIDADE:
2
155183/0-Vasos de pressão que não permitam acesso visual para o exame interno ou externo
por impossibilidade física foram submetidos alternativamente a outros exames não destrutivos e
metodologias de avaliação da integridade, a critério do PH, baseados em normas e códigos
aplicáveis à identificação de mecanismos de deterioração?
Evidência: A inspeção de segurança interna só poderá ser substituída em função de
impossibilidade física. Atendimentos de prazos e custos não são consideradas pelo MTE como
razões para a não realização da inspeção de segurança interna/externa. O laudo dos ENDs que
substituiram as inspeções de segurança devem compor o RISI e validados por PH.(S)
N72
2
155184/0-A lista de linhas emitida explicita a condição de enquadramento das linhas na NR-13?
Evidência: A lista de linhas deve indicar a Classe do Fluido e se a linha está enquadrada ou não
no escopo da NR-13.(S)
N73
2
155185/0-Foi emitido P&ID para todas as linhas do empreendimento?.
Evidência: Os P&IDs determinam a necessidade de dispositivos de segurança e indicadores de
pressão.(S)
N74
2
155186/0-Foi emitido documento (Especificação Técnica, Diretriz Técnica ou outro equivalente)
com todas as padronizações empregadas nas tubulações?
Evidência: As specs do projeto devem compor o book da tubulação. Serevm de base para
serviços futuros que forem executados nas linhas.(S)
N75
2
155187/0-Foi emitida Memória de Cálculo para as linhas ou sistemas, determinando a sua
pressão máxima admissível, nos casos em que existem nos mesmos componentes com as
seguintes características: sem classe de pressão definida, com espessura ¿a calcular¿ segundo
a padronização de materiais da linha, componentes não padronizados ou patenteados.
Evidência: A memoria de cálculo é essencial para a determinação da PMTA e para ajuste da
pressão de abertura da PSV onde ela tiver sido especificada.(S)
N76
2
155188/0-Foi emitido padrão para identificação das linhas por cores, atendendo a NR-26?
Evidência: A identificação por cores deve atender à NR-26. Verificar se foi emitido padrão
listando a cor a ser aplicada em função do fluido conduzido. Deve ser aplicada também uma
identificação adicional conforme padrão contratual.(S)
N77
2
155189/0-Foi emitido Plano de Inspeção?
Evidência: O plano de inspeção deve ser emitido pela UO, e não afeta a liberação das linhas
para atendimento à NR-13. Se tiver sido emitido ele deve ser incorporado ao book de
fabricação.(S)
N78
19/02/2015

Nº 41597
ORIGEM: ETM
REVISÃO 0 (15/07/2014)
STATUS: DISPONÍVEL
ESPECIALIDADE:
2

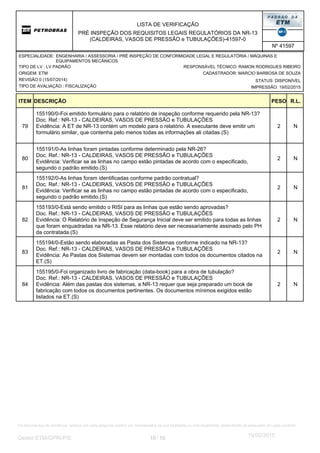

155190/0-Foi emitido formulário para o relatório de inspeção conforme requerido pela NR-13?
Evidência: A ET de NR-13 contém um modelo para o relatório. A executante deve emitir um
formulário similar, que contenha pelo menos todas as informações ali citadas.(S)
N79
2
155191/0-As linhas foram pintadas conforme determinado pela NR-26?
Evidência: Verificar se as linhas no campo estão pintadas de acordo com o especificado,
segundo o padrão emitido.(S)
N80
2
155192/0-As linhas foram identificadas conforme padrão contratual?
Evidência: Verificar se as linhas no campo estão pintadas de acordo com o especificado,
segundo o padrão emitido.(S)
N81
2
155193/0-Está sendo emitido o RISI para as linhas que estão sendo aprovadas?
Evidência: O Relatório de Inspeção de Segurança Inicial deve ser emitido para todas as linhas
que foram enquadradas na NR-13. Esse relatório deve ser necessariamente assinado pelo PH
da contratada.(S)
N82
2
155194/0-Estão sendo elaboradas as Pasta dos Sistemas conforme indicado na NR-13?
Evidência: As Pastas dos Sistemas devem ser montadas com todos os documentos citados na
ET.(S)
N83
2
155195/0-Foi organizado livro de fabricação (data-book) para a obra de tubulação?
Evidência: Além das pastas dos sistemas, a NR-13 requer que seja preparado um book de
fabricação com todos os documentos pertinentes. Os documentos mínimos exigidos estão
listados na ET.(S)
N84
19/02/2015

Checklist NR-13 caldeiras pressão

Recomendados

Recomendados

Mais conteúdo relacionado

Mais procurados

Mais procurados (20)

Semelhante a Checklist NR-13 caldeiras pressão

Semelhante a Checklist NR-13 caldeiras pressão (20)

Último

Último (7)

Checklist NR-13 caldeiras pressão
