O documento descreve o funcionamento e características de um transformador industrial fabricado pela WEG. O transformador opera com tensão primária de 24,2 kV e tensão secundária de 440/254 V, potência de 2000 kVA, refrigeração a óleo e dimensões de 1870 x 2135 x 2325 mm. O texto explica que um transformador transforma tensões e correntes entre circuitos elétricos por indução eletromagnética.

1. Transformadores
Elementos de Máquinas Elétricas

2. Transformador

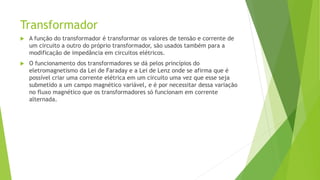

 A função do transformador é transformar os valores de tensão e corrente de
um circuito a outro do próprio transformador, são usados também para a
modificação de impedância em circuitos elétricos.
 O funcionamento dos transformadores se dá pelos princípios do
eletromagnetismo da Lei de Faraday e a Lei de Lenz onde se afirma que é
possível criar uma corrente elétrica em um circuito uma vez que esse seja
submetido a um campo magnético variável, e é por necessitar dessa variação
no fluxo magnético que os transformadores só funcionam em corrente
alternada.

3. Funcionamento de um Transformador

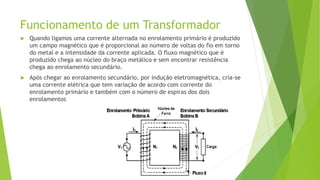

 Quando ligamos uma corrente alternada no enrolamento primário é produzido
um campo magnético que é proporcional ao número de voltas do fio em torno
do metal e a intensidade da corrente aplicada. O fluxo magnético que é
produzido chega ao núcleo do braço metálico e sem encontrar resistência
chega ao enrolamento secundário.
 Após chegar ao enrolamento secundário, por indução eletromagnética, cria-se
uma corrente elétrica que tem variação de acordo com corrente do
enrolamento primário e também com o número de espiras dos dois
enrolamentos

4. Usos

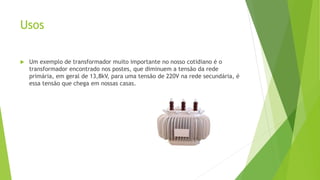

 Um exemplo de transformador muito importante no nosso cotidiano é o
transformador encontrado nos postes, que diminuem a tensão da rede
primária, em geral de 13,8kV, para uma tensão de 220V na rede secundária, é
essa tensão que chega em nossas casas.

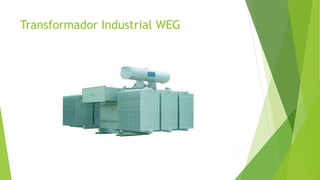

5. Transformador Industrial WEG

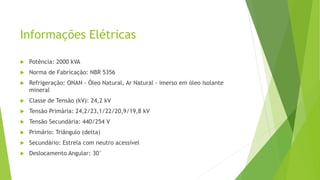

6. Informações Elétricas
 Potência: 2000 kVA
 Norma de Fabricação: NBR 5356
 Refrigeração: ONAN - Óleo Natural, Ar Natural - imerso em óleo isolante
mineral
 Classe de Tensão (kV): 24,2 kV
 Tensão Primária: 24,2/23,1/22/20,9/19,8 kV
 Tensão Secundária: 440/254 V
 Primário: Triângulo (delta)
 Secundário: Estrela com neutro acessível
 Deslocamento Angular: 30°

7.  Frequência nominal: 60 Hz
 Elevação de Temperatura:
 65° C no ponto médio dos enrolamentos
 65° C no topo do óleo
 NBI - Primário: 125kV
 Pintura externa anticorrosiva com acabamento na cor cinza claro Munsell N6.5
 Perdas em vazio (perdas no ferro): 2850 W
 Perdas totais: 28500 W
 Corrente de excitação: 1 %
 Impedância a 75° C: 6 %
 Comprimento (C): 1870 mm
 Largura (L): 2135 mm
 Altura (A) : 2325 mm
 Peso: 4390 kg

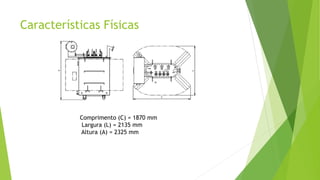

8. Características Físicas
Comprimento (C) = 1870 mm
Largura (L) = 2135 mm
Altura (A) = 2325 mm
