Apresentação energia elétrica
- 1.
- 2. Energias Alternativas ENERGIA ELÉTRICA PROF.QUEIROGA Estácio de Sá Campus Macaé-RJ Abril 2017 Aleson da Silva França Edno s. Fernandes de souza Maryele silva dos santos
- 3.

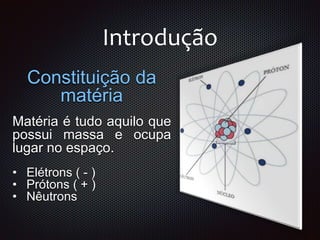

- 4. Introdução Constituição da matéria Matéria étudo aquilo que possui massa e ocupa lugar no espaço. • Elétrons ( - ) • Prótons ( + ) • Nêutrons
- 5. Introdução Energia baseada nageração de diferencial de potencial elétrico
- 6.
- 7.
- 8.
- 9.
- 10.
- 11.
- 12.
- 13.
- 14.

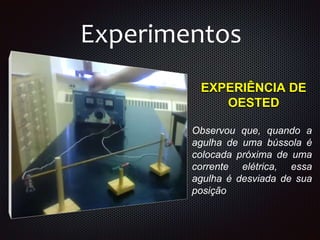

- 15. EXPERIÊNCIA DE OESTED Experimentos Observou que,quando a agulha de uma bússola é colocada próxima de uma corrente elétrica, essa agulha é desviada de sua posição
- 16.
- 17.
- 18.

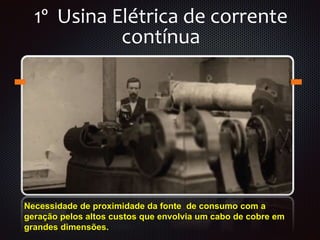

- 19. 1º Usina Elétricade corrente contínua Necessidade de proximidade da fonte de consumo com a geração pelos altos custos que envolvia um cabo de cobre em grandes dimensões.
- 20.

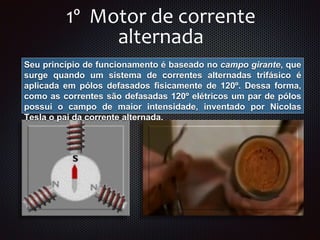

- 21. 1º Motor decorrente alternada Seu princípio de funcionamento é baseado no campo girante, que surge quando um sistema de correntes alternadas trifásico é aplicada em pólos defasados fisicamente de 120º. Dessa forma, como as correntes são defasadas 120º elétricos um par de pólos possui o campo de maior intensidade, inventado por Nicolas Tesla o pai da corrente alternada.
- 22. Vitória da correntealternada Tesla exibiu sua própria campanha de marketing, aparecendo na Exposição Mundial em Chicago, passando por seu próprio corpo uma energia de alta freqüência da C.A. "perigosa", e fazendo acender lâmpadas diante do público. Ao disparar enormes e longas centelhas de sua "bobina de Tesla", e tocando-as, etc, ele "provou" que a energia de C.A. era segura para o consumo público.
- 23.

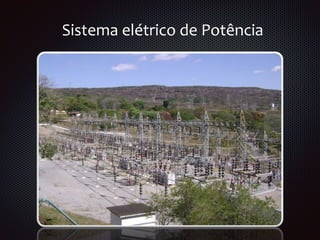

- 24. Sistema elétrico dePotência

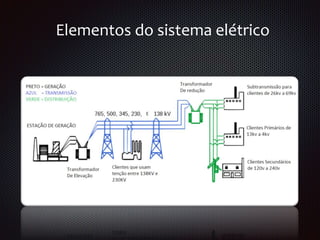

- 25. Elementos do sistemaelétrico

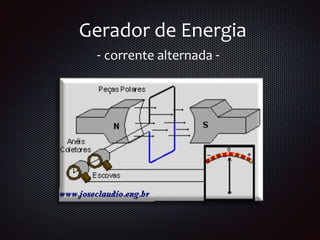

- 26. Gerador de Energia -corrente alternada -

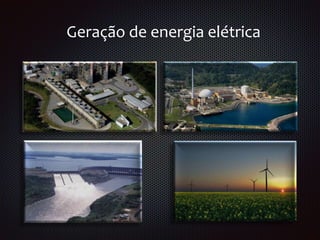

- 27. Geração de energiaelétrica

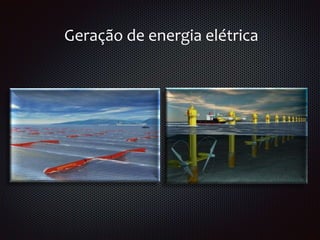

- 28. Geração de energiaelétrica
- 29. Gerador de Energia -corrente contínua -
- 30. Transmissão de EnergiaElétrica - Transformadores de potência -

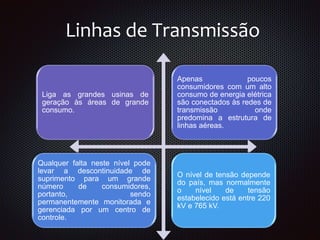

- 31. Liga as grandesusinas de geração às áreas de grande consumo. Apenas poucos consumidores com um alto consumo de energia elétrica são conectados às redes de transmissão onde predomina a estrutura de linhas aéreas. Qualquer falta neste nível pode levar a descontinuidade de suprimento para um grande número de consumidores, portanto, sendo permanentemente monitorada e gerenciada por um centro de controle. O nível de tensão depende do país, mas normalmente o nível de tensão estabelecido está entre 220 kV e 765 kV. Linhas de Transmissão
- 32. Linhas de Transmissão -Potencial 230kv -

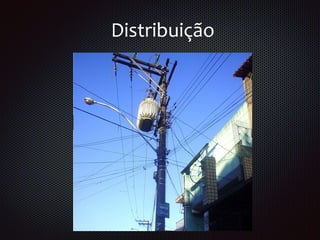

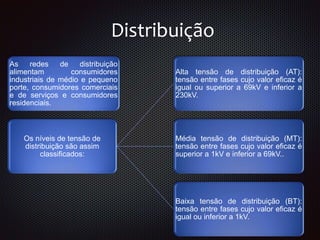

- 33. As redes dedistribuição alimentam consumidores industriais de médio e pequeno porte, consumidores comerciais e de serviços e consumidores residenciais. Os níveis de tensão de distribuição são assim classificados: Alta tensão de distribuição (AT): tensão entre fases cujo valor eficaz é igual ou superior a 69kV e inferior a 230kV. Média tensão de distribuição (MT): tensão entre fases cujo valor eficaz é superior a 1kV e inferior a 69kV.. Baixa tensão de distribuição (BT): tensão entre fases cujo valor eficaz é igual ou inferior a 1kV. Distribuição
- 34.
- 35.

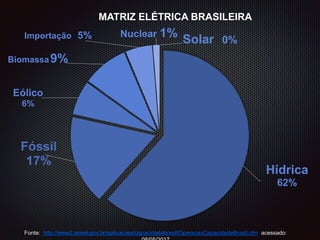

- 36. Hídrica 62% Fóssil 17% Eólico 6% Biomassa9% Importação 5% Nuclear1% Solar 0% MATRIZ ELÉTRICA BRASILEIRA Fonte: http://www2.aneel.gov.br/aplicacoes/capacidadebrasil/OperacaoCapacidadeBrasil.cfm acessado:

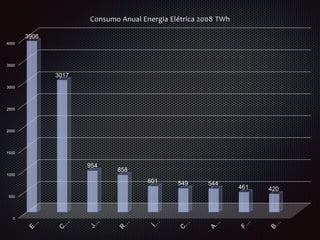

- 37. 0 500 1000 1500 2000 2500 3000 3500 4000 3906 3017 954 858 601 549 544 461420 Consumo Anual Energia Elétrica 2008 TWh

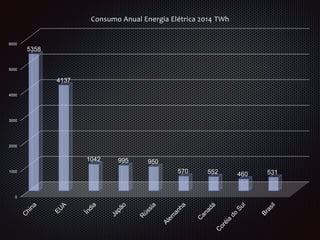

- 38. 0 1000 2000 3000 4000 5000 6000 5358 4137 1042 995 950 570552 460 531 Consumo Anual Energia Elétrica 2014 TWh
- 39. Senso de proporção -Mundial -
- 40. Senso de proporção -Mapa Mundi -
- 41.

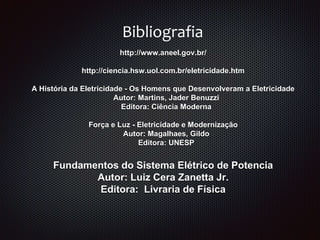

- 42. http://www.aneel.gov.br/ http://ciencia.hsw.uol.com.br/eletricidade.htm A História daEletricidade - Os Homens que Desenvolveram a Eletricidade Autor: Martins, Jader Benuzzi Editora: Ciência Moderna Força e Luz - Eletricidade e Modernização Autor: Magalhaes, Gildo Editora: UNESP Fundamentos do Sistema Elétrico de Potencia Autor: Luiz Cera Zanetta Jr. Editora: Livraria de Física Bibliografia

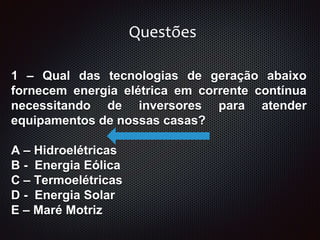

- 43. 1 – Qualdas tecnologias de geração abaixo fornecem energia elétrica em corrente contínua necessitando de inversores para atender equipamentos de nossas casas? A – Hidroelétricas B - Energia Eólica C – Termoelétricas D - Energia Solar E – Maré Motriz Questões

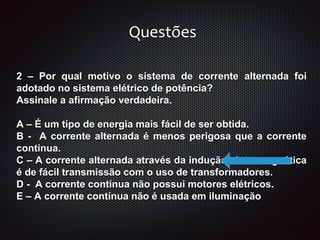

- 44. 2 – Porqual motivo o sistema de corrente alternada foi adotado no sistema elétrico de potência? Assinale a afirmação verdadeira. A – É um tipo de energia mais fácil de ser obtida. B - A corrente alternada é menos perigosa que a corrente continua. C – A corrente alternada através da indução eletromagnética é de fácil transmissão com o uso de transformadores. D - A corrente contínua não possui motores elétricos. E – A corrente contínua não é usada em iluminação Questões

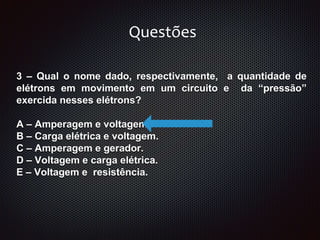

- 45. 3 – Qualo nome dado, respectivamente, a quantidade de elétrons em movimento em um circuito e da “pressão” exercida nesses elétrons? A – Amperagem e voltagem. B – Carga elétrica e voltagem. C – Amperagem e gerador. D – Voltagem e carga elétrica. E – Voltagem e resistência. Questões

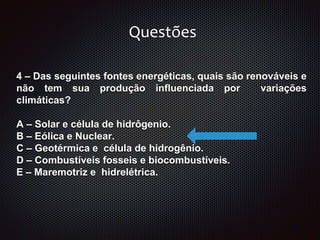

- 46. 4 – Dasseguintes fontes energéticas, quais são renováveis e não tem sua produção influenciada por variações climáticas? A – Solar e célula de hidrôgenio. B – Eólica e Nuclear. C – Geotérmica e célula de hidrogênio. D – Combustíveis fosseis e biocombustíveis. E – Maremotriz e hidrelétrica. Questões
