Produto Intermap, representado em Portugal pela Softland Geomática. Modelos digitais de superfície e de terreno de alta qualidade que representam a elevação da superfície terrestre.

1. A INTERMAP
A INTERMAP foi fundada em 1996 com o propósito de produzir informação digital de alta
precisão para descrição da superfície da Terra. Está sedeada em Denver e possui escritórios
no Canadá, Jakarta, Londres, Munique, Praga e Bratislava.
É produtora e distribuidora mundial de informação digital 3D de elevada precisão. Para
aquisição desta informação possuí um forte conhecimento e experiencia em produção de
informação geoespacial 3D utilizando a tecnologia IFSAR.
Tecnologia IFSAR
A tecnologia IFSAR (também denominda InSAR - Interferometric SAR) baseia-se na
aquisição de informação do terreno através da utilização de uma técnica de detecção
remota por radar.

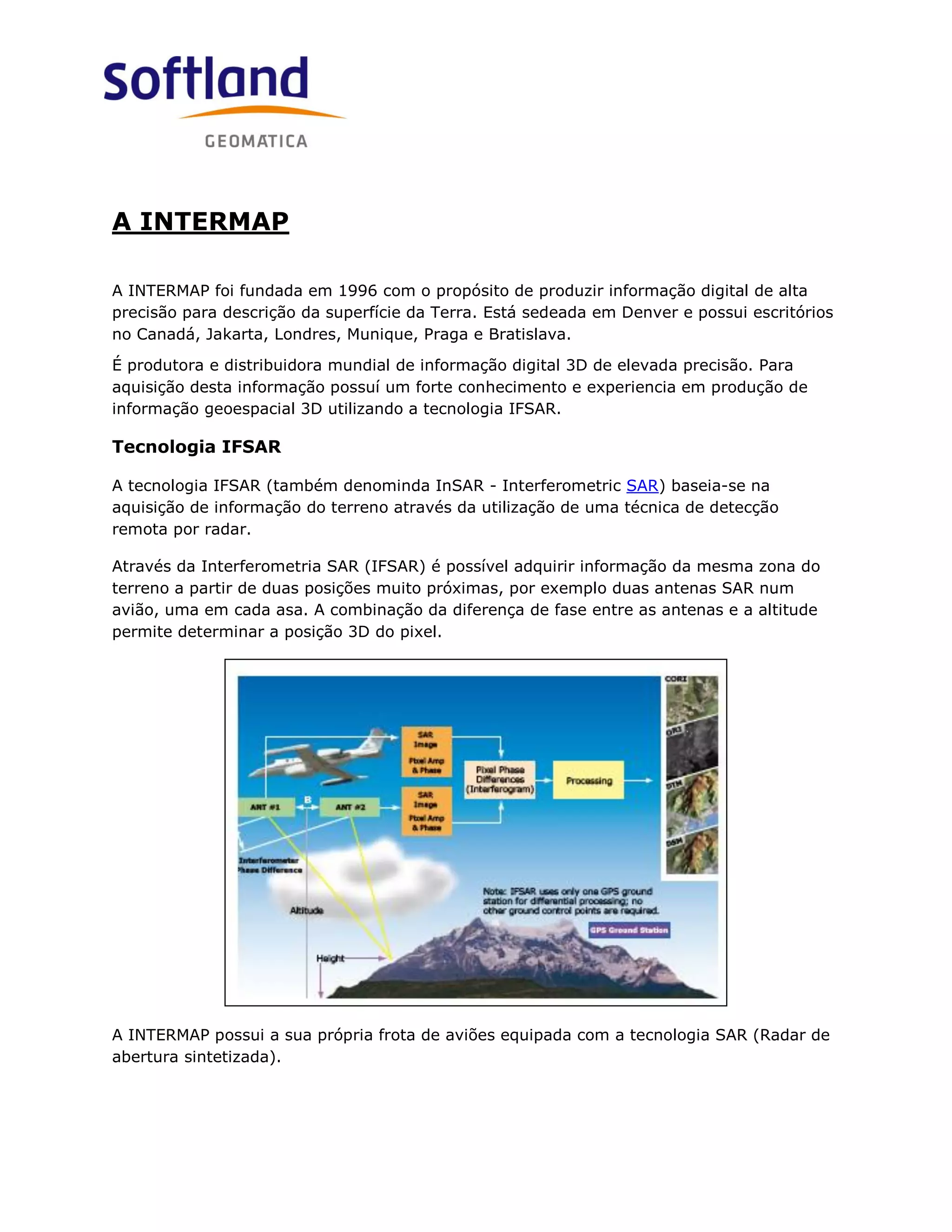

Através da Interferometria SAR (IFSAR) é possível adquirir informação da mesma zona do
terreno a partir de duas posições muito próximas, por exemplo duas antenas SAR num
avião, uma em cada asa. A combinação da diferença de fase entre as antenas e a altitude
permite determinar a posição 3D do pixel.

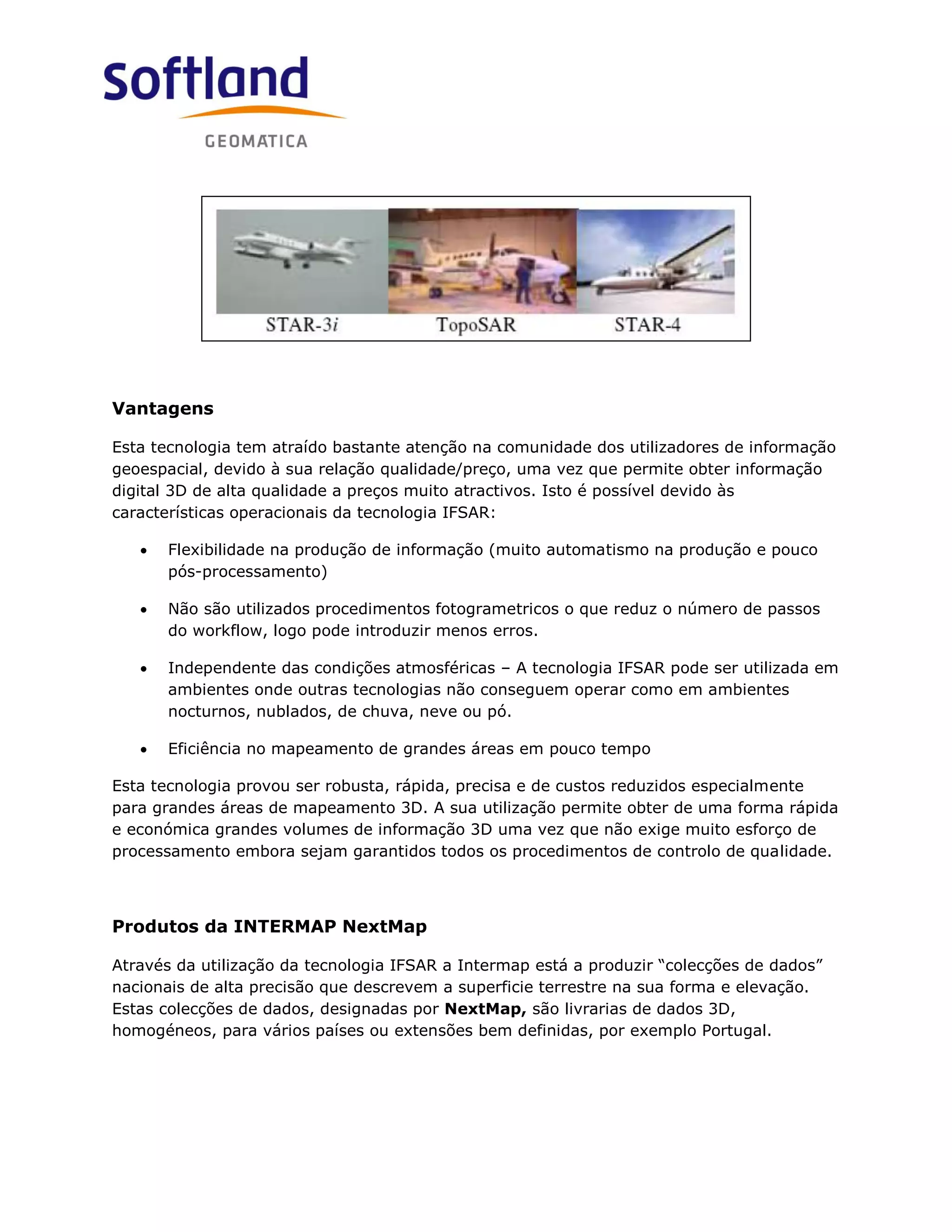

A INTERMAP possui a sua própria frota de aviões equipada com a tecnologia SAR (Radar de
abertura sintetizada).

2. Vantagens
Esta tecnologia tem atraído bastante atenção na comunidade dos utilizadores de informação
geoespacial, devido à sua relação qualidade/preço, uma vez que permite obter informação
digital 3D de alta qualidade a preços muito atractivos. Isto é possível devido às
características operacionais da tecnologia IFSAR:
 Flexibilidade na produção de informação (muito automatismo na produção e pouco
pós-processamento)
 Não são utilizados procedimentos fotogrametricos o que reduz o número de passos
do workflow, logo pode introduzir menos erros.
 Independente das condições atmosféricas – A tecnologia IFSAR pode ser utilizada em
ambientes onde outras tecnologias não conseguem operar como em ambientes
nocturnos, nublados, de chuva, neve ou pó.
 Eficiência no mapeamento de grandes áreas em pouco tempo
Esta tecnologia provou ser robusta, rápida, precisa e de custos reduzidos especialmente
para grandes áreas de mapeamento 3D. A sua utilização permite obter de uma forma rápida
e económica grandes volumes de informação 3D uma vez que não exige muito esforço de
processamento embora sejam garantidos todos os procedimentos de controlo de qualidade.
Produtos da INTERMAP NextMap
Através da utilização da tecnologia IFSAR a Intermap está a produzir “colecções de dados”
nacionais de alta precisão que descrevem a superficie terrestre na sua forma e elevação.
Estas colecções de dados, designadas por NextMap, são livrarias de dados 3D,
homogéneos, para vários países ou extensões bem definidas, por exemplo Portugal.

3. Os produtos core produzidos pela INTERMAP através do programa NextMap são:
 Modelos Digitais de superfície (DSM)– Modelo que descreve a altitude da
superfície terrestre incluindo edifícios, estradas, vegetação e outras características
naturais do terreno.
Características do DSM:
Resolução 25, 10 ou 5 metros
Datum Vertical NAP (EVRS)
Datum Horizontal ETRS89
Projecção UTM, Gauss-Krueger
Unidades Latitude, Longitude
Formato BIL 32-bit floating point binary grid format
Precisão vertical Para uma resolução de 5 metros o EMQ varia entre 0,5 e 1 metro

4.  Modelos Digitais de Terreno (DTM) – Modelo que define a altitude do terreno
baseado apenas nas características naturais do terreno. É uma representação de
uma superfície baseada num conjunto de coordenadas X, Y, Z.
Características do DTM:
Resolução 25, 10 ou 5 metros
Datum Vertical NAP (EVRS)
Datum Horizontal ETRS89
Projecção UTM, Gauss-Krueger
Unidades Latitude, Longitude
Formato BIL 32-bit floating point binary grid format
Precisão vertical Para uma resolução de 5 metros o EMQ varia entre 0,7 e 1 metro

5.  Imagens ORI (Orthorectified Radar Images) – Imagens recolhidas a partir da
tecnologia de radar, a preto e branco, da superfície da terra, georeferenciadas e
corrigidas das distorções geométricas provocadas pelo relevo. Esta correcção permite
acentuar as características topográficas do terreno constituindo assim uma mais
valia em relação às fotografias aéreas.
Características das imagens ORI:
Resolução 1,25 metros
Datum Vertical NAP (EVRS)
Datum Horizontal ETRS89
Projecção UTM, Gauss-Krueger
Unidades Latitude, Longitude
Formato 8-bit unsigned GeoTIFF
Tamanho do ficheiro (para 150Km2
) ~140 MB
Precisão vertical do DEM EMQ +/-1 metro
Precisão horizontal EMQ +/-2 metros

6.  Imagens CORI (Color Orthorectified Radar Images) – Imagens recolhidas a
partir da tecnologia de radar, a cores, da superfície da terra, georeferenciadas e
corrigidas das distorções geométricas provocadas pelo relevo. Estas imagens são
criadas a partir da fusão das imagens ORI com imagens multi-espectrais. As CORI
têm a mesma precisão das ORI, mas são esteticamente mais apelativas.
Características das imagens CORI:
Resolução 1,25 metros
Datum Vertical NAP (EVRS)
Datum Horizontal ETRS89
Projecção UTM, Gauss-Krueger
Unidades Latitude, Longitude
Formato 24-bit unsigned JPEG2000, compression ratio 1:30
(outros formatos disponíveis)
Tamanho do ficheiro (para
150Km2
)
~14 MB
Precisão vertical do DEM EMQ +/-1 metro
Precisão horizontal EMQ +/-2 metros

7. Em Portugal foi feito um levantamento de dados durante um período de três semanas em
Julho de 2008, estando disponível para aquisição o DTM, o DTS e as imagens C/ORI para
todo Portugal Continental. Esta colecção de dados relativa a Portugal Continental está
pronta a ser comercializada sem prejuízo do cliente ter de ficar à espera que seja produzida
informação apenas para uma pequena extensão da sua área de estudo que ainda não foi
produzida
Áreas de aplicação
A utilização destes produtos facilita a tomada de decisões por parte dos utilizadores em
várias áreas de negócio.
Estes produtos podem ser utilizados em vários tipos de aplicações incluindo:
1. Sistemas de Informação Geográfica:
 Análises espaciais
 Produção de cartas de visibilidade
 Informação de base
 Planeamento e gestão do território
2. Telecomunicações:
 Mapeamento da cobertura de rede
 Qualidade e força do sinal
 Planeamento para colocação de novas antenas
 Infra-estrutura da rede
3. Engenharia
 Planeamento de infra-estruturas
 Levantamentos topográficos
 Estudos de impacto ambiental
 Parques Eólicos
 Barragens

8. 4. Transportes
 Logística
 Gestão de consumos em função da inclinação do terreno (estradas)
 Extensão dos sensores de previsão:
 Direcção dos faróis em função das curvas e inclinação da estrada
 Escolha do mecanismo de transmissão do TIR em função da inclinação da
estrada
 Adaptação do cruise control ao perfil da estrada e gestão dos respectivos
alarmes.
5. Agricultura e Floresta
 Delimitação precisa dos terrenos
 Planeamento de culturas de acordo com a morfologia do terreno
 Monitorização de subsídios de acordo com a inclinação, exposição solar,
existência de linhas de água, erosão, etc., do terreno
 Avaliação do inventário florestal
 Prevenção de incêndios florestais
 Identificação dos melhores acessos para combate a incêndios de acordo com
a morfologia do terreno.
6. Geomarketing
 Estudo de expansão do negócio
 Visibilidade/localização da concorrência
7. Gestão de ocorrências
