1. A CÂMARA DIGITAL COMO REALIDADE PARA O MAPEAMENTO DE DUTOS Amauri Brandalize RIO PIPELINE 2007

2. HISTÓRIA

3. A Primeira Câmara Aérea ? 1905

4. Fotos de Pombos

5. A Maior Câmara do Mundo (?)

6. Câmaras Aéreas Manuais (?) 1942

7. EVOLUÇÃO

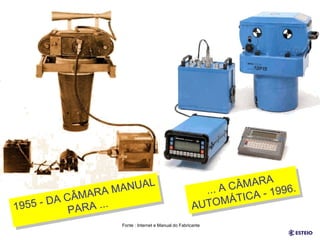

8. Evolução 1 Fonte : Internet e Manual do Fabricante 1955 - DA CÂMARA MANUAL PARA ... ... A CÂMARA AUTOMÁTICA - 1996.

9. REVOLUÇÃO

10. Revolução 1 Fonte : Manual do Fabricante 1996 - DA CÂMARA AUTOMÁTICA PARA ... ... A CÂMARA DIGITAL – 2001 !!

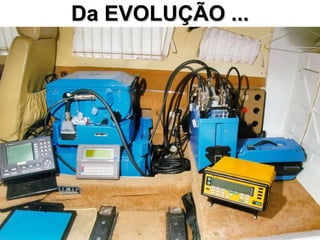

11. Da EVOLUÇÃO ...

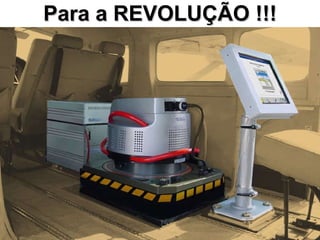

12. Para a REVOLUÇÃO !!!

13. MERCADO

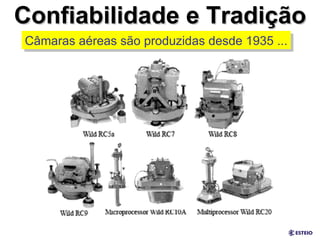

14. Confiabilidade e Tradição Câmaras aéreas são produzidas desde 1935 ...

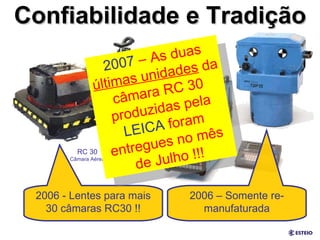

15. Confiabilidade e Tradição 2006 - Lentes para mais 30 câmaras RC30 !! 2006 – Somente re-manufaturada 2007 – As duas últimas unidades da câmara RC 30 produzidas pela LEICA foram entregues no mês de Julho !!! RC 30 Câmara Aérea

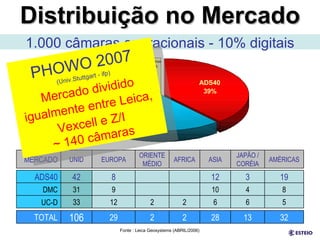

16. Distribuição no Mercado 1.000 câmaras operacionais - 10% digitais Fonte : Leica Geosystems (ABRIL/2006) PHOWO 2007 (Univ.Stuttgart - ifp) Mercado dividido igualmente entre Leica, Vexcell e Z/I ~ 140 câmaras AMÉRICAS JAPÃO / CORÉIA ASIA AFRICA ORIENTE MËDIO EUROPA UNID MERCADO 5 6 6 2 2 12 33 UC-D 8 4 10 9 31 DMC 19 3 12 8 42 ADS40 32 13 28 2 2 29 106 TOTAL

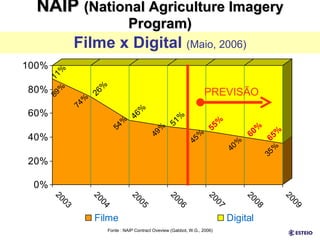

17. NAIP (National Agriculture Imagery Program) Filme x Digital (Maio, 2006) Fonte : NAIP Contract Oveview (Gabbot, W.G., 2006) PREVISÃO

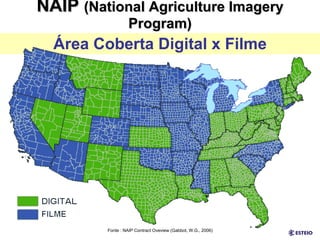

18. NAIP (National Agriculture Imagery Program) Área Coberta Digital x Filme Fonte : NAIP Contract Oveview (Gabbot, W.G., 2006)

19. TECNOLOGIA

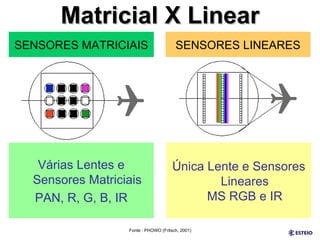

20. Matricial X Linear SENSORES MATRICIAIS Várias Lentes e Sensores Matriciais PAN, R, G, B, IR SENSORES LINEARES Única Lente e Sensores Lineares MS RGB e IR Fonte : PHOWO (Fritsch, 2001)

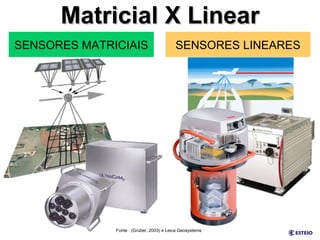

21. Matricial X Linear SENSORES MATRICIAIS SENSORES LINEARES Fonte : (Gruber, 2003) e Leica Geosystems

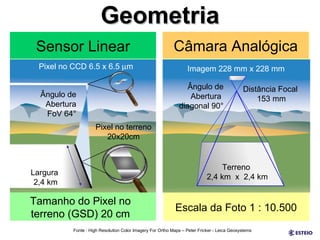

22. Geometria Fonte : High Resolution Color Imagery For Ortho Maps – Peter Fricker - Leica Geosystems Sensor Linear Largura 2,4 km Pixel no CCD 6.5 x 6.5  m Pixel no terreno 20x20cm Tamanho do Pixel no terreno (GSD) 20 cm Ângulo de Abertura FoV 64° Câmara Analógica Imagem 228 mm x 228 mm Terreno 2,4 km x 2,4 km Distância Focal 153 mm Escala da Foto 1 : 10.500 Ângulo de Abertura diagonal 90°

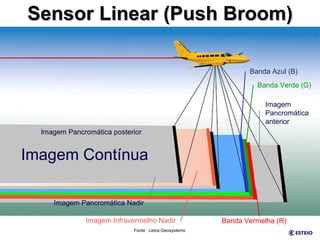

23. Sensor Linear (Push Broom) Imagem Pancromática posterior Imagem Infravermelho Nadir Imagem Pancromática Nadir Imagem Pancromática anterior Banda Azul (B) Banda Verde (G) Banda Vermelha (R) Imagem Contínua Fonte : Leica Geosystems

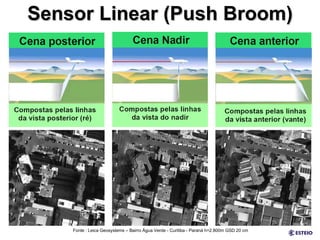

24. Sensor Linear (Push Broom) Fonte : Leica Geosystems – Bairro Água Verde - Curitiba - Paraná h=2.800m GSD 20 cm

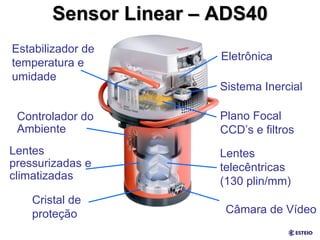

25. Sensor Linear – ADS40 Lentes telecêntricas (130 plin/mm) Plano Focal CCD’s e filtros Eletrônica Câmara de Vídeo Sistema Inercial Estabilizador de temperatura e umidade Cristal de proteção Controlador do Ambiente Lentes pressurizadas e climatizadas

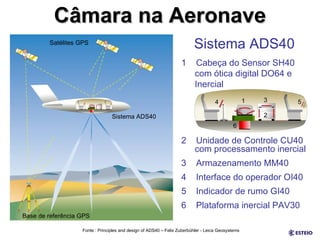

26. Câmara na Aeronave Satélites GPS Base de referência GPS Sistema ADS40 1 2 3 4 5 6 Sistema ADS40 1 Cabeça do Sensor SH40 com ótica digital DO64 e Inercial 2 Unidade de Controle CU40 com processamento inercial 3 Armazenamento MM40 4 Interface do operador OI40 5 Indicador de rumo GI40 6 Plataforma inercial PAV30 Fonte : Principles and design of ADS40 – Felix Zuberbühler - Leica Geosystems

27. Câmara na Aeronave SH 40 PAV 30 OI 40 MM 40 CU 40

28. VANTAGENS

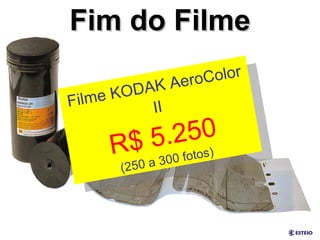

29. Fim do Filme Filme KODAK AeroColor II R$ 5.250 (250 a 300 fotos)

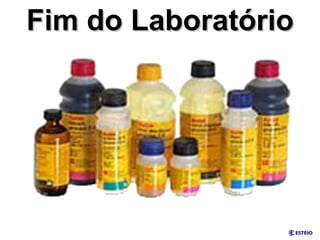

30. Fim do Laboratório

31. Fim do Processamento

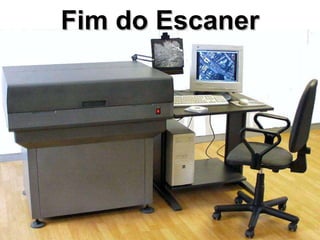

32. Fim do Escaner

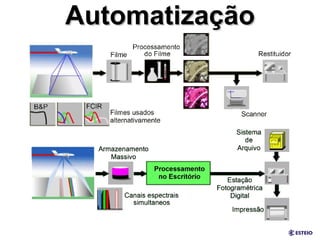

33. Automatização

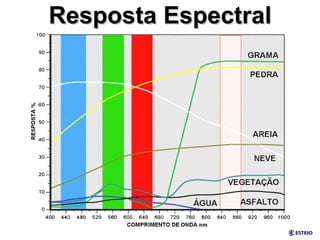

34. Resposta Espectral

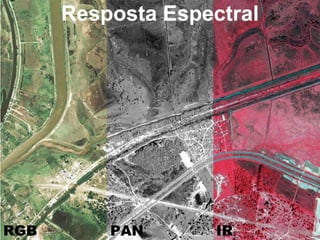

35. Resposta Espectral IR RGB PAN

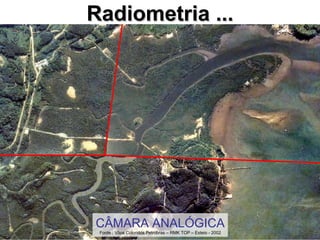

36. Radiometria ... CÂMARA ANALÓGICA Fonte : Vôos Coloridos Petrobras – RMK TOP – Esteio - 2002

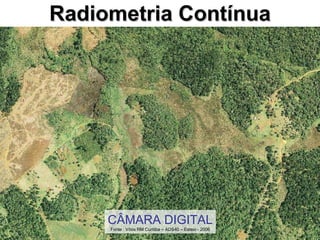

37. Radiometria Contínua CÂMARA DIGITAL Fonte : Vôos RM Curitiba – ADS40 – Esteio - 2006

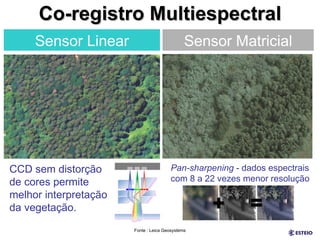

38. Co-registro Multiespectral Sensor Matricial CCD sem distorção de cores permite melhor interpretação da vegetação. Pan-sharpening - dados espectrais com 8 a 22 vezes menor resolução Sensor Linear Fonte : Leica Geosystems

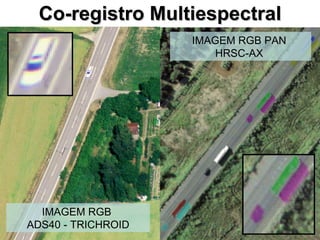

39. Co-registro Multiespectral IMAGEM RGB ADS40 - TRICHROID IMAGEM RGB PAN HRSC-AX

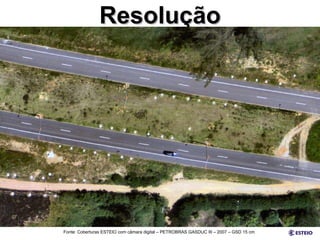

40. Resolução Fonte: Coberturas ESTEIO com câmara digital – PETROBRAS GASDUC III – 2007 – GSD 15 cm

41. Resolução Fonte: Coberturas ESTEIO com câmara digital – PETROBRAS GASDUC III – 2007 – GSD 15 cm 15 cm 60 cm 2,40 m 4,00 m 100 cm

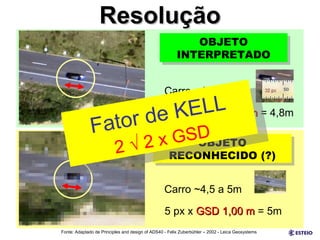

42. Resolução Fonte: Adaptado de Principles and design of ADS40 - Felix Zuberbühler – 2002 - Leica Geosystems Carro ~4,5 a 5m 32 px x GSD 0,15m = 4,8m Carro ~4,5 a 5m 5 px x GSD 1,00 m = 5m OBJETO INTERPRETADO OBJETO RECONHECIDO (?) Fator de KELL 2 √ 2 x GSD

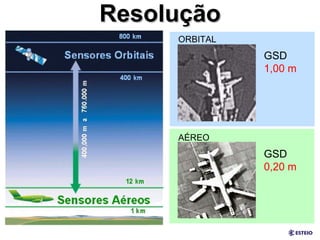

43. Resolução ORBITAL GSD 1,00 m AÉREO GSD 0,20 m

44. Diminuição de Apoio Terrestre

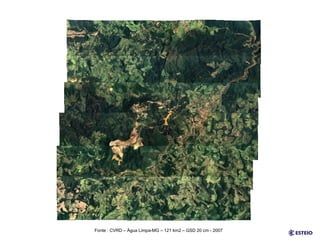

45. Apoio Terrestre Fonte : CVRD – Água Limpa-MG – 121 km2 – GSD 20 cm - 2007

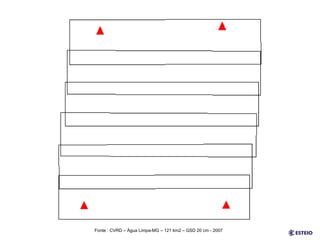

46. Apoio Terrestre Fonte : CVRD – Água Limpa-MG – 121 km2 – GSD 20 cm - 2007

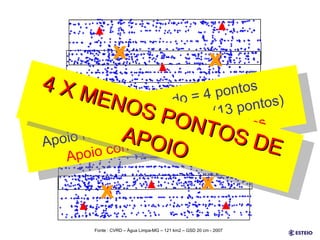

47. Apoio Terrestre Apoio recomendado = 4 pontos Apoio realizado = 9 pontos (13 pontos) Apoio convencional = 36 pontos 4 X MENOS PONTOS DE APOIO Fonte : CVRD – Água Limpa-MG – 121 km2 – GSD 20 cm - 2007 X X X X

48. PROBLEMAS

49. Hotspot RGB - GSD 15cm – h= 1.440 m – 02/2007 – Rio de Janeiro

50. Reflexo RGB - GSD 15cm – h= 1.440 m – 02/2007 – Rio de Janeiro

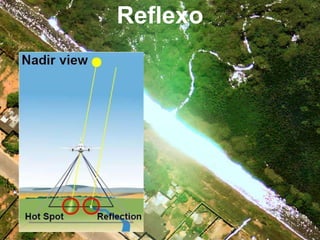

51. Reflexo

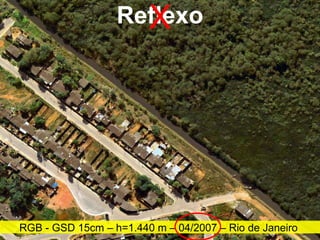

52. Reflexo RGB - GSD 15cm – h= 1.440 m – 04/2007 – Rio de Janeiro X

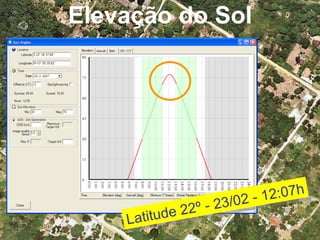

53. Elevação do Sol Latitude 22 º - 23/02 - 12:07h

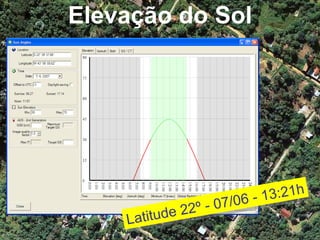

54. Elevação do Sol Latitude 22 º - 07/06 - 13:21h

55. Elevação do Sol Latitude 22 º - 07/06 - 13:21h Latitude 22 º - 23/02 - 12:07h

56. Tamanho das Imagens

57. Tamanho das Imagens GASDUC III – 180 km GSD 15cm 517 Km de faixas 732 GBytes = 0,7 TB

58. IMAGENS

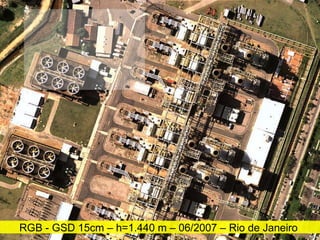

59. REDUC - GERAL RGB - GSD 15cm – h= 1.440 m – 06/2007 – Rio de Janeiro

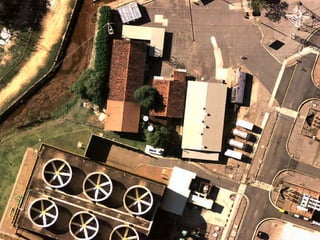

60. REDUC – det1

61. REDUC – GERAL-A RGB - GSD 15cm – h= 1.440 m – 06/2007 – Rio de Janeiro

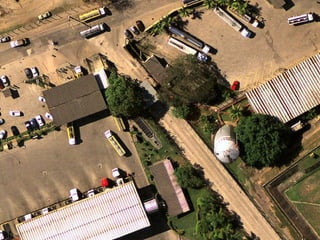

62. REDUC – detA1

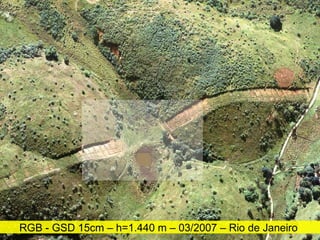

63. DUTO – FAIXA2 RGB - GSD 15cm – h= 1.440 m – 03/2007 – Rio de Janeiro

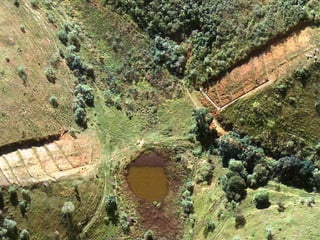

64. DUTO – FAIXA2 - det

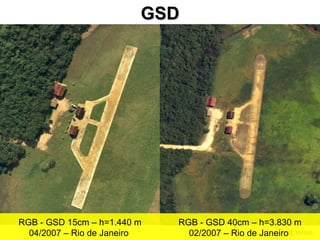

65. GSD RGB - GSD 15cm – h= 1.440 m 04/2007 – Rio de Janeiro RGB - GSD 40cm – h= 3.830 m 02/2007 – Rio de Janeiro

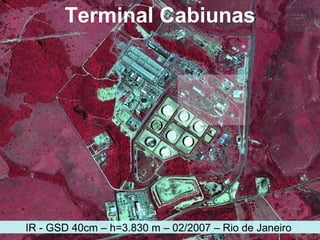

66. Terminal Cabiunas IR - GSD 40cm – h= 3.830 m – 02/2007 – Rio de Janeiro

67. Terminal - det

68. QUALIDADE GEOMÉTRICA

69. Qualidade Horizontal e Vertical Fonte : Serv 82706 - PETROBRAS GASDUC III - 2007

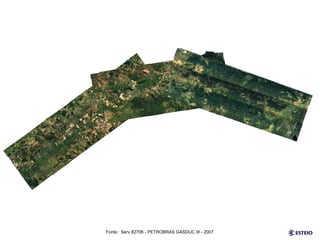

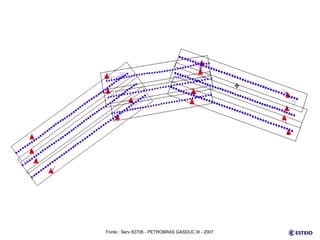

70. Qualidade Horizontal e Vertical Fonte : Serv 82706 - PETROBRAS GASDUC III - 2007

71. Qualidade Horizontal e Vertical Resultados obtidos no Serviço 82706 GASDUC III GSD 15 cm – h=1.440 m – 16 pontos apoio Fonte : Serv 82706 - PETROBRAS GASDUC III - 2007 dE dN dh EMQ [m] 0,041 0,054 0,037 Máx [m] -0,078 -0,084 0,076

72. RESUMO

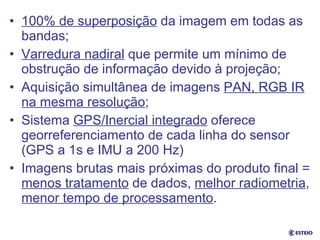

73. Resumo 100% de superposição da imagem em todas as bandas; Varredura nadiral que permite um mínimo de obstrução de informação devido à projeção; Aquisição simultânea de imagens PAN, RGB IR na mesma resolução ; Sistema GPS/Inercial integrado oferece georreferenciamento de cada linha do sensor (GPS a 1s e IMU a 200 Hz) Imagens brutas mais próximas do produto final = menos tratamento de dados, melhor radiometria , menor tempo de processamento .

74. Informações na Internet www.esteio.com.br/ ou [email_address] [email_address]
