O documento descreve como a Telespazio otimizou o uso de um transponder espacial para fornecer 344 Mbps de capacidade para um cliente, dividido em 3 fases do projeto. A solução envolveu o uso de novas tecnologias como 16APSK e cancelamento de ruído para aumentar a densidade espectral e reaproveitar a infraestrutura existente do cliente para reduzir custos. Ao final, a rede total consistia em mais de 900 Mbps distribuídos em 31 links em 3 satélites diferentes.

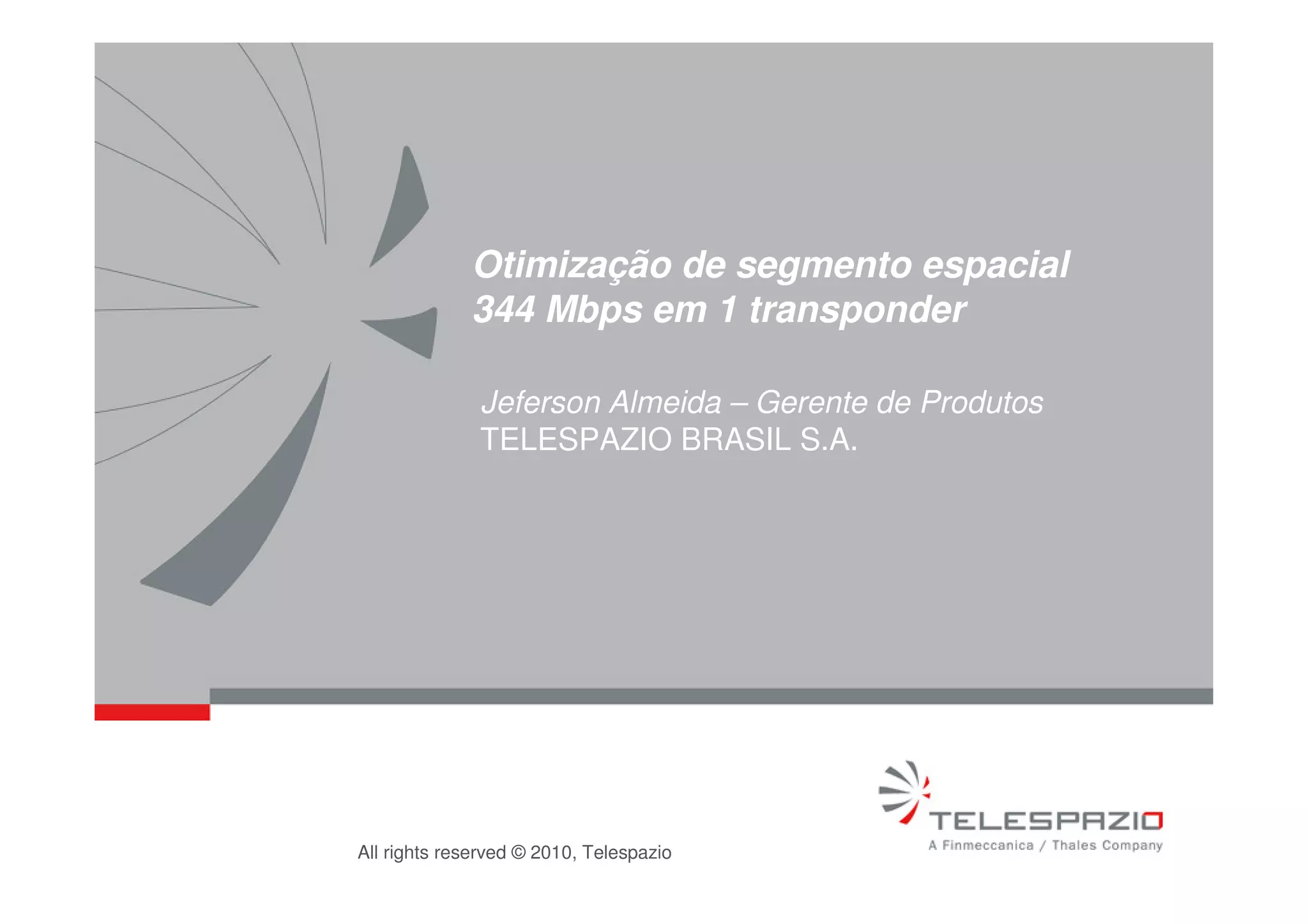

1. All rights reserved © 2010, Telespazio
Otimização de segmento espacial
344 Mbps em 1 transponder
Jeferson Almeida – Gerente de Produtos
TELESPAZIO BRASIL S.A.

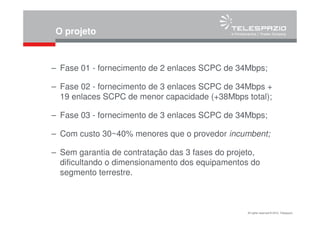

2. All rights reserved © 2010, Telespazio
O projeto
– Fase 01 - fornecimento de 2 enlaces SCPC de 34Mbps;
– Fase 02 - fornecimento de 3 enlaces SCPC de 34Mbps +
19 enlaces SCPC de menor capacidade (+38Mbps total);
– Fase 03 - fornecimento de 3 enlaces SCPC de 34Mbps;
– Com custo 30~40% menores que o provedor incumbent;
– Sem garantia de contratação das 3 fases do projeto,
dificultando o dimensionamento dos equipamentos do
segmento terrestre.

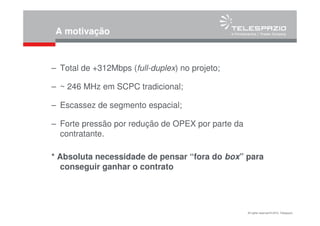

3. All rights reserved © 2010, Telespazio
A motivação
– Total de +312Mbps (full-duplex) no projeto;
– ~ 246 MHz em SCPC tradicional;
– Escassez de segmento espacial;
– Forte pressão por redução de OPEX por parte da
contratante.
* Absoluta necessidade de pensar “fora do box” para
conseguir ganhar o contrato

4. All rights reserved © 2010, Telespazio

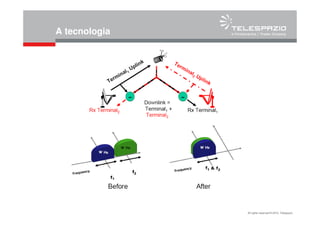

A tecnologia

5. All rights reserved © 2010, Telespazio
O desafio tecnológico
W1 Hz > 10MHz
– Ruído de fase para banda passante > 10MHz;
– Necessidade de operação a 16APSK;
– Produto de intermodulação no TPDR.
* Seleção e testes com vários fornecedores em tempo
recorde para não perder o “time to market”.

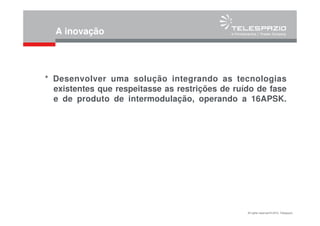

6. All rights reserved © 2010, Telespazio
A inovação
* Desenvolver uma solução integrando as tecnologias
existentes que respeitasse as restrições de ruído de fase
e de produto de intermodulação, operando a 16APSK.

7. All rights reserved © 2010, Telespazio

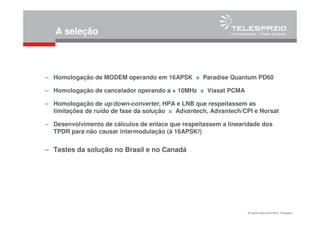

A seleção
– Homologação de MODEM operando em 16APSK = Paradise Quantum PD60
– Homologação de cancelador operando a + 10MHz = Viasat PCMA
– Homologação de up/down-converter, HPA e LNB que respeitassem as
limitações de ruído de fase da solução = Advantech, Advantech/CPI e Norsat
– Desenvolvimento de cálculos de enlace que respeitassem a linearidade dos
TPDR para não causar intermodulação (à 16APSK!)
– Testes da solução no Brasil e no Canadá

8. All rights reserved © 2010, Telespazio
Primeiro contrato
– Fase 01 - fornecimento de 2 enlaces SCPC de 34Mbps
1 E3 em 14,5MHz - 4,74bit/Hz
A BFase 1 –
Legenda
X Cidade atendida
Enlace de 34Mbps SAT 01

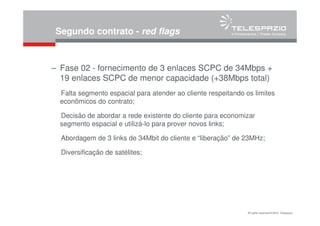

9. All rights reserved © 2010, Telespazio
Segundo contrato - red flags
– Fase 02 - fornecimento de 3 enlaces SCPC de 34Mbps +
19 enlaces SCPC de menor capacidade (+38Mbps total)
Falta segmento espacial para atender ao cliente respeitando os limites
econômicos do contrato;
Decisão de abordar a rede existente do cliente para economizar
segmento espacial e utilizá-lo para prover novos links;
Abordagem de 3 links de 34Mbit do cliente e “liberação” de 23MHz;
Diversificação de satélites;

10. All rights reserved © 2010, Telespazio
Segundo contrato - planta exitente

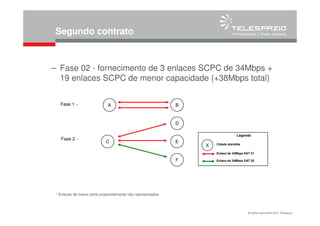

11. All rights reserved © 2010, Telespazio
Segundo contrato
– Fase 02 - fornecimento de 3 enlaces SCPC de 34Mbps +
19 enlaces SCPC de menor capacidade (+38Mbps total)
A BFase 1 –
Legenda
X Cidade atendida
Enlace de 34Mbps SAT 01
Fase 2 –
C
D
E
F Enlace de 34Mbps SAT 02
* Enlaces de menor porte propositalmente não representados

12. All rights reserved © 2010, Telespazio
Terceiro contrato - red flags
– Fase 03 - fornecimento de 3 enlaces SCPC de 34Mbps
Piora a escassez de segmento espacial;
Obrigatoriedade de maior diversificação de satélites - uso do 3o satélite;
Abordagem de +1 link de 34Mbit do cliente e “liberação” de + 9MHz;
Muita engenharia e criatividade no projeto e implantação para utilizar a
estrutura física existente do cliente e maximizar o desempenho
econômico do projeto.

13. All rights reserved © 2010, Telespazio
Terceiro contrato - uso da estrutura

14. All rights reserved © 2010, Telespazio
Terceiro contrato
– Fase 03 - fornecimento de 3 enlaces SCPC de 34Mbps
5 E3 em 1 TPDR - 4,77bit/Hz
A BFase 1 –
Legenda
X Cidade atendida
Enlace de 34Mbps SAT 01
Fase 2 –
C
D
E
F
C FFase 3 –
Enlace de 34Mbps SAT 02
Enlace de 34Mbps SAT 03

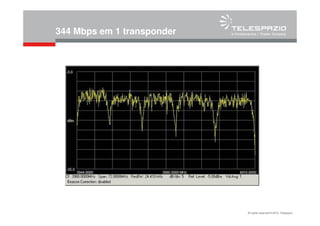

15. All rights reserved © 2010, Telespazio
344 Mbps em 1 transponder

16. All rights reserved © 2010, Telespazio

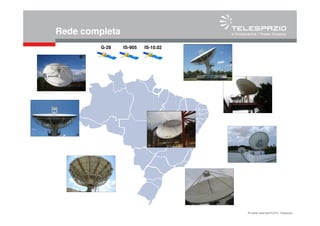

Rede completa
G-28 IS-10.02IS-905

17. All rights reserved © 2010, Telespazio

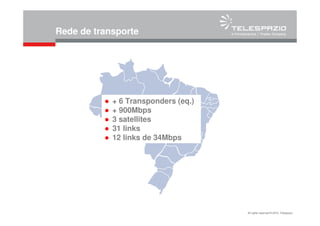

Rede de transporte
● + 6 Transponders (eq.)
● + 900Mbps
● 3 satellites
● 31 links
● 12 links de 34Mbps

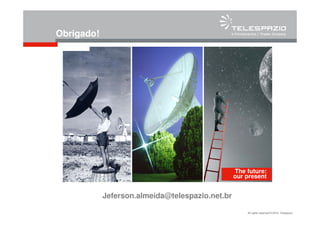

18. All rights reserved © 2010, Telespazio
