the best of both worlds
+
Agenda
Definição
Cronologia
Modulações
FEC
Cálculo de Data Rate DVB-S2
Comparação DVB-S x DVB-S2
Como utilizar DVB-S2 em DTV
Análise Financeira

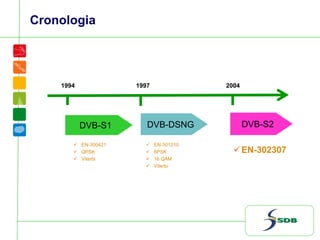

Cronologia
DVB-S1
1994
DVB-DSNG
1997 2004
DVB-S2
EN-300421
QPSK
Viterbi
EN-301210
8PSK
16 QAM
Viterbi
EN-302307

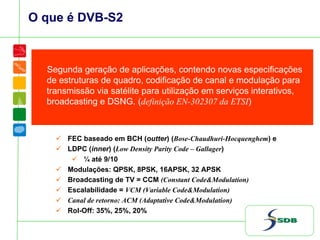

O que é DVB-S2
Segunda geração de aplicações, contendo novas especificações
de estruturas de quadro, codificação de canal e modulação para
transmissão via satélite para utilização em serviços interativos,
broadcasting e DSNG. (definição EN-302307 da ETSI)
FEC baseado em BCH (outter) (Bose-Chaudhuri-Hocquenghem) e
LDPC (inner) (Low Density Parity Code – Gallager)
¼ até 9/10
Modulações: QPSK, 8PSK, 16APSK, 32 APSK
Broadcasting de TV = CCM (Constant Code&Modulation)
Escalabilidade = VCM (Variable Code&Modulation)
Canal de retorno: ACM (Adaptative Code&Modulation)
Rol-Off: 35%, 25%, 20%
Fator Chave do DVB-S2
30% de ganho de banda
ou
até 2.5 dB de margem de enlace

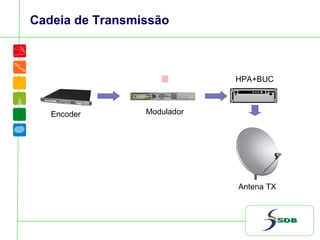

Cadeia de Transmissão
Encoder Modulador
HPA+BUC
Antena TX

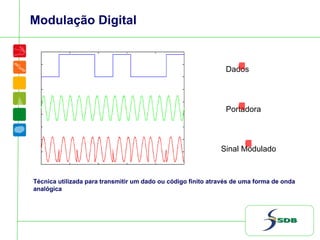

Modulação Digital
Dados
Portadora
Sinal Modulado
Técnica utilizada para transmitir um dado ou código finito através de uma forma de onda
analógica

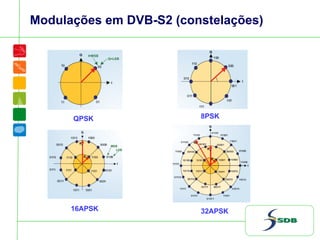

Modulações em DVB-S2 (constelações)
QPSK 8PSK
16APSK 32APSK

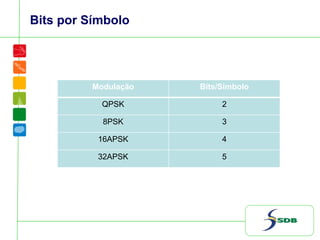

Bits por Símbolo
Modulação Bits/Símbolo
QPSK 2
8PSK 3
16APSK 4
32APSK 5

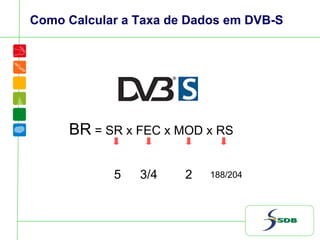

Como Calcular a Taxa de Dados em DVB-S
BR = SR x FEC x MOD x RS
5 3/4 2 188/204
Como Calcular a Taxa de Dados em DVB-S2
Não se calcula diretamente

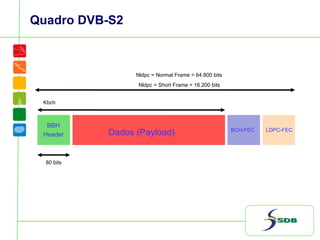

Quadro DVB-S2
BBH
Header Dados (Payload) BCH-FEC LDPC-FEC
Nldpc = Normal Frame = 64.800 bits
Nldpc = Short Frame = 16.200 bits
80 bits
Kbch

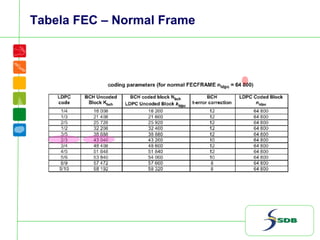

Tabela FEC – Normal Frame

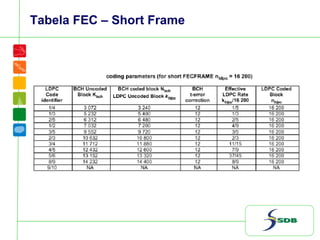

Tabela FEC – Short Frame

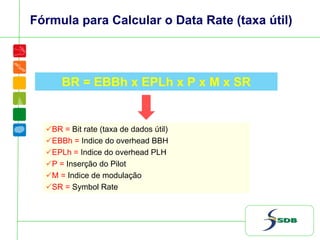

Fórmula para Calcular o Data Rate (taxa útil)
BR = EBBh x EPLh x P x M x SR
BR = Bit rate (taxa de dados útil)
EBBh = Indice do overhead BBH
EPLh = Indice do overhead PLH
P = Inserção do Pilot
M = Indice de modulação
SR = Symbol Rate

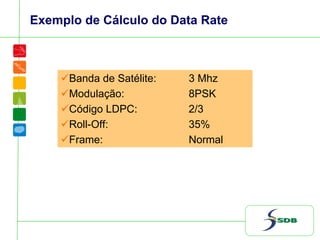

Exemplo de Cálculo do Data Rate
Banda de Satélite: 3 Mhz
Modulação: 8PSK
Código LDPC: 2/3
Roll-Off: 35%
Frame: Normal

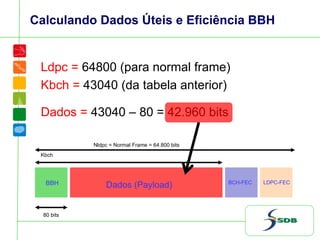

Calculando Dados Úteis e Eficiência BBH
Ldpc = 64800 (para normal frame)
Kbch = 43040 (da tabela anterior)
BBH Dados (Payload) BCH-FEC LDPC-FEC
80 bits
Kbch
Dados = 43040 – 80 = 42.960 bits
Nldpc = Normal Frame = 64.800 bits

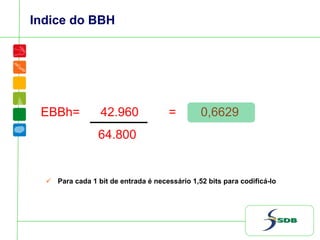

Indice do BBH
EBBh= 42.960 = 0,6629
64.800
Para cada 1 bit de entrada é necessário 1,52 bits para codificá-lo

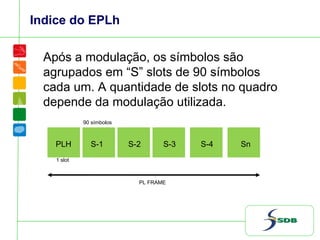

Indice do EPLh
Após a modulação, os símbolos são
agrupados em “S” slots de 90 símbolos
cada um. A quantidade de slots no quadro
depende da modulação utilizada.
PLH S-1 S-2 S-3 S-4 Sn
PL FRAME
1 slot
90 símbolos

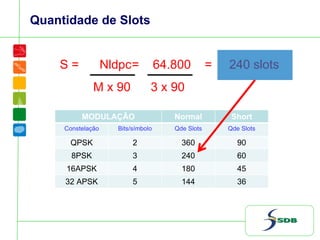

Quantidade de Slots
S = Nldpc= 64.800 = 240 slots
M x 90 3 x 90
MODULAÇÃO Normal Short
Constelação Bits/símbolo Qde Slots Qde Slots
QPSK 2 360 90
8PSK 3 240 60
16APSK 4 180 45
32 APSK 5 144 36

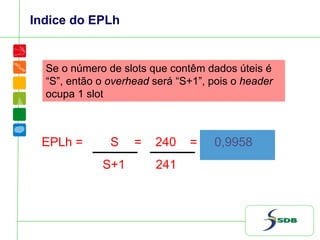

Indice do EPLh
EPLh = S = 240 = 0,9958
S+1 241
Se o número de slots que contêm dados úteis é
“S”, então o overhead será “S+1”, pois o header
ocupa 1 slot

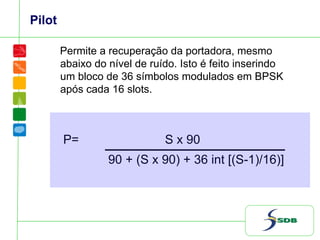

Pilot
Permite a recuperação da portadora, mesmo
abaixo do nível de ruído. Isto é feito inserindo
um bloco de 36 símbolos modulados em BPSK
após cada 16 slots.
P= S x 90
90 + (S x 90) + 36 int [(S-1)/16)]

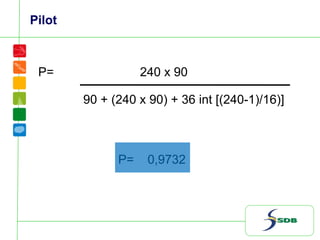

Pilot
P= 240 x 90
90 + (240 x 90) + 36 int [(240-1)/16)]
P= 0,9732
SR = Symbol Rate
SR= Largura de Banda
Roll-Off
SR= 3 Mhz = 2,22 MS/s
1,35

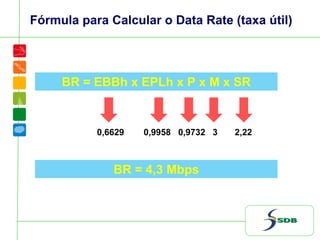

Fórmula para Calcular o Data Rate (taxa útil)
BR = EBBh x EPLh x P x M x SR
0,6629 0,9958 0,9732 3 2,22
BR = 4,3 Mbps

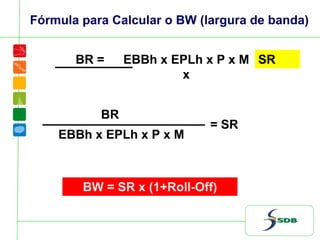

Fórmula para Calcular o BW (largura de banda)
EBBh x EPLh x P x M
x
SR
EBBh x EPLh x P x M
BR
= SR
BR =
BW = SR x (1+Roll-Off)

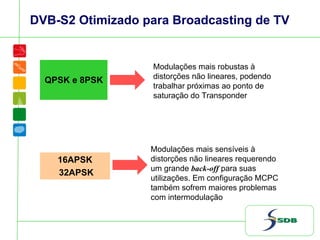

DVB-S2 Otimizado para Broadcasting de TV
QPSK e 8PSK
16APSK
32APSK
Modulações mais robustas à
distorções não lineares, podendo
trabalhar próximas ao ponto de
saturação do Transponder
Modulações mais sensíveis à
distorções não lineares requerendo
um grande back-off para suas
utilizações. Em configuração MCPC
também sofrem maiores problemas
com intermodulação

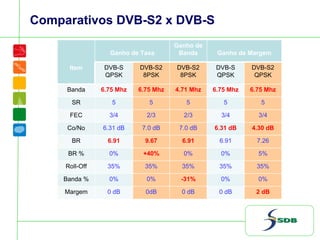

Comparativos DVB-S2 x DVB-S
Item
Ganho de Taxa
Ganho de
Banda Ganho de Margem
DVB-S
QPSK
DVB-S2
8PSK
DVB-S2
8PSK
DVB-S
QPSK
DVB-S2
QPSK
Banda 6.75 Mhz 6.75 Mhz 4.71 Mhz 6.75 Mhz 6.75 Mhz
SR 5 5 5 5 5
FEC 3/4 2/3 2/3 3/4 3/4
Co/No 6.31 dB 7.0 dB 7.0 dB 6.31 dB 4.30 dB
BR 6.91 9.67 6.91 6.91 7.26
BR % 0% +40% 0% 0% 5%
Roll-Off 35% 35% 35% 35% 35%
Banda % 0% 0% -31% 0% 0%
Margem 0 dB 0dB 0 dB 0 dB 2 dB

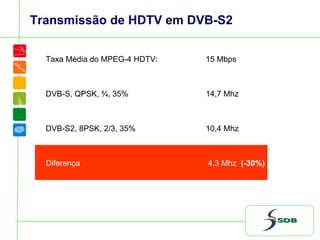

Transmissão de HDTV em DVB-S2
Taxa Média do MPEG-4 HDTV: 15 Mbps
DVB-S, QPSK, ¾, 35% 14,7 Mhz
DVB-S2, 8PSK, 2/3, 35% 10,4 Mhz
Diferença 4,3 Mhz (-30%)

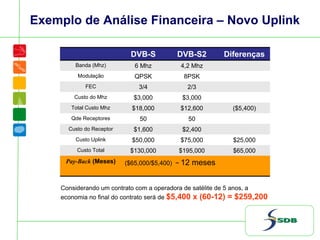

Exemplo de Análise Financeira – Novo Uplink
DVB-S DVB-S2 Diferenças
Banda (Mhz) 6 Mhz 4,2 Mhz
Modulação QPSK 8PSK
FEC 3/4 2/3
Custo do Mhz $3,000 $3,000
Total Custo Mhz $18,000 $12,600 ($5,400)
Qde Receptores 50 50
Custo do Receptor $1,600 $2,400
Custo Uplink $50,000 $75,000 $25,000
Custo Total $130,000 $195,000 $65,000
Pay-Back (Meses) ($65,000/$5,400) ~ 12 meses
Considerando um contrato com a operadora de satélite de 5 anos, a
economia no final do contrato será de $5,400 x (60-12) = $259,200

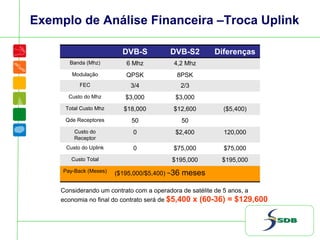

Exemplo de Análise Financeira –Troca Uplink
DVB-S DVB-S2 Diferenças
Banda (Mhz) 6 Mhz 4,2 Mhz
Modulação QPSK 8PSK
FEC 3/4 2/3
Custo do Mhz $3,000 $3,000
Total Custo Mhz $18,000 $12,600 ($5,400)
Qde Receptores 50 50
Custo do
Receptor
0 $2,400 120,000
Custo do Uplink 0 $75,000 $75,000
Custo Total $195,000 $195,000
Pay-Back (Meses) ($195,000/$5,400) ~36 meses
Considerando um contrato com a operadora de satélite de 5 anos, a
economia no final do contrato será de $5,400 x (60-36) = $129,600
the best of both worlds
+
Scopus do Brasil - SDB
Representante no Brasil da Harmonic Inc, líder mundial no
fornecimento de soluções digitais para o mercado de
televisão por Satélite, Cabo, Internet, Contribuição e
Distribuição, Telco e Terrestre.
Localizada em São José dos Campos
Projetos e Consultoria Técnica
Venda de equipamentos Scopus/Harmonic
Soluções “Turn-Key”
Contratos de Manutenção
Instalação
Assistência técnica
Suporte técnico – “hot line”
Treinamento “in company” ou local
Integração de sistemas

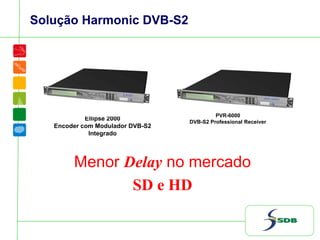

Ellipse 2000
Encoder com Modulador DVB-S2
Integrado
Solução Harmonic DVB-S2
PVR-6000
DVB-S2 Professional Receiver
Menor Delay no mercado
SD e HD

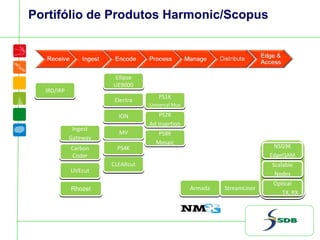

RhozetRhozet ArmadaArmada StreamLinerStreamLiner
PS8K
Mosaic
PS8K
Mosaic
PS2K
Ad Insertion
PS2K
Ad Insertion
PS1K
Universal Mux
PS1K
Universal Mux
ElectraElectra
IONION
MVMV
CLEARcutCLEARcut
LIVEcutLIVEcut
Ingest
Gateway
Ingest
Gateway
Carbon
Coder
Carbon
Coder
NSG9K
EdgeQAM
NSG9K
EdgeQAM
Scalable
Nodes
Scalable
Nodes
Optical
TX, RX
Optical
TX, RX
Ellipse
UE9000
Ellipse
UE9000
IRD/IRPIRD/IRP
PS4KPS4K
Portifólio de Produtos Harmonic/Scopus
Sidnei Brito
Scopus do Brasil Ltda
sidnei@scopusbrasil.com.br
+55 12 3923-9208
+55 12 9113-7844
Visite nosso web-site:
www.scopusbrasil.com.br
Obrigado a todos!

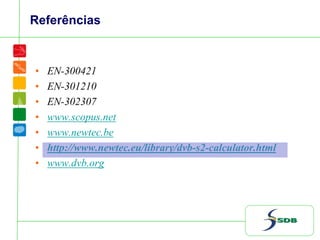

Referências
• EN-300421
• EN-301210
• EN-302307
• www.scopus.net
• www.newtec.be
• http://www.newtec.eu/library/dvb-s2-calculator.html
• www.dvb.org
