Este relatório descreve a implementação de duas Virtual Routing and Forwarding (VRFs) em uma rede usando o software GNS3. Os roteadores centrais interconectam as duas VRFs e roteiam tráfego entre elas, enquanto os roteadores nas VRFs mantêm a separação de tráfego.

1. Relatório Técnico de implementação de redes VRF
Felipe Cesar Costa Alves1
Departamento de Informática – Instituto Federal de Educação Ciência e Tecnologia de Mato Grosso (IFMT) 1
Resumo. Este relatório técnico descreve o uso de protocolo de roteamento VRF para implementação em redes de longa distância. Será
utilizado o software de emulação GNS3 para composição da estrutura especificada neste documento. Além disso, serão descritas as
configurações utilizados nos roteadores e Sistemas autônomos (Autonomous systems - AS) e também imagens de testes de

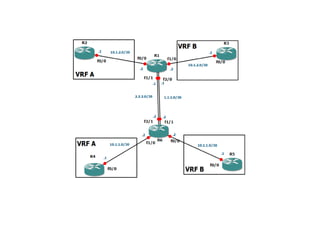

conectividade. A estrutura esta representada pela figura 1 e será representada por 6 roteadores. Os roteadores centrais irão realizar a
comunicação entre as duas VRFs existentes. Os roteadores R2 e R4 fazem parte de um mesmo domínio. Por isso espera-se que a
comunicação entre estes dispositivos ocorra do modo que o tráfego existente não seja perceptivel para os membros da VRF B
representados pelos roteadores R3 e R5.

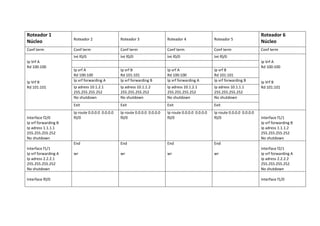

3. Roteador 1
Núcleo Roteador 2 Roteador 3 Roteador 4 Roteador 5
Roteador 6
Núcleo
Conf term Conf term Conf term Conf term Conf term Conf term
Ip Vrf A
Rd 100:100
Ip Vrf B
Rd 101:101
Int f0/0 Int f0/0 Int f0/0 Int f0/0
Ip Vrf A
Rd 100:100
Ip Vrf B
Rd 101:101
Ip vrf A
Rd 100:100
Ip vrf B
Rd 101:101
Ip vrf A
Rd 100:100
Ip vrf B
Rd 101:101
Ip vrf forwarding A Ip vrf forwarding B Ip vrf forwarding A Ip vrf forwarding B
Ip adress 10.1.2.1
255.255.255.252
Ip adress 10.1.1.2
255.255.255.252
Ip adress 10.1.2.1
255.255.255.252
Ip adress 10.1.1.1
255.255.255.252
No shutdown No shutdown No shutdown No shutdown
Exit Exit Exit Exit
Interface f2/0
Ip vrf forwarding B
Ip adress 1.1.1.1
255.255.255.252
No shutdown
Ip route 0.0.0.0 0.0.0.0
f0/0
Ip route 0.0.0.0 0.0.0.0
f0/0
Ip route 0.0.0.0 0.0.0.0
f0/0
Ip route 0.0.0.0 0.0.0.0
f0/0 Interface f1/1
Ip vrf forwarding B
Ip adress 1.1.1.2
255.255.255.252
No shutdown
Interface f1/1
Ip vrf forwarding A
Ip adress 2.2.2.1
255.255.255.252
No shutdown
End
wr
End
wr
End
wr
End
wr
Interface f2/1
Ip vrf forwarding A
Ip adress 2.2.2.2
255.255.255.252
No shutdown
Interface f0/0 Interface f1/0

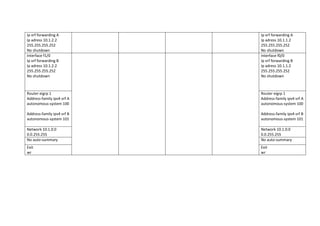

4. Ip vrf forwarding A
Ip adress 10.1.2.2
255.255.255.252
No shutdown
Ip vrf forwarding A
Ip adress 10.1.1.2
255.255.255.252
No shutdown
Interface f1/0
Ip vrf forwarding B
Ip adress 10.1.2.2
255.255.255.252
No shutdown
Interface f0/0
Ip vrf forwarding B
Ip adress 10.1.1.2
255.255.255.252
No shutdown
Router eigrp 1
Address-family ipv4 vrf A
autonomous-system 100
Address-family ipv4 vrf B
autonomous-system 101
Router eigrp 1
Address-family ipv4 vrf A
autonomous-system 100
Address-family ipv4 vrf B
autonomous-system 101
Network 10.1.0.0
0.0.255.255
Network 10.1.0.0
0.0.255.255
No auto-summary No auto-summary
Exit
wr
Exit
wr

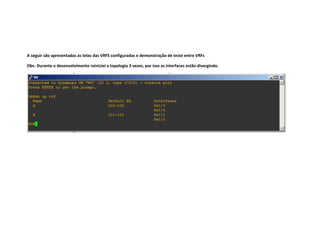

5. A seguir são apresentadas as telas das VRFS configuradas e demonstração de teste entre VRFs
Obs- Durante o desenvolvimento reiniciei a topologia 3 vezes, por isso as interfaces estão divergindo.
