Implementação de Redes com Alta Disponibilidade

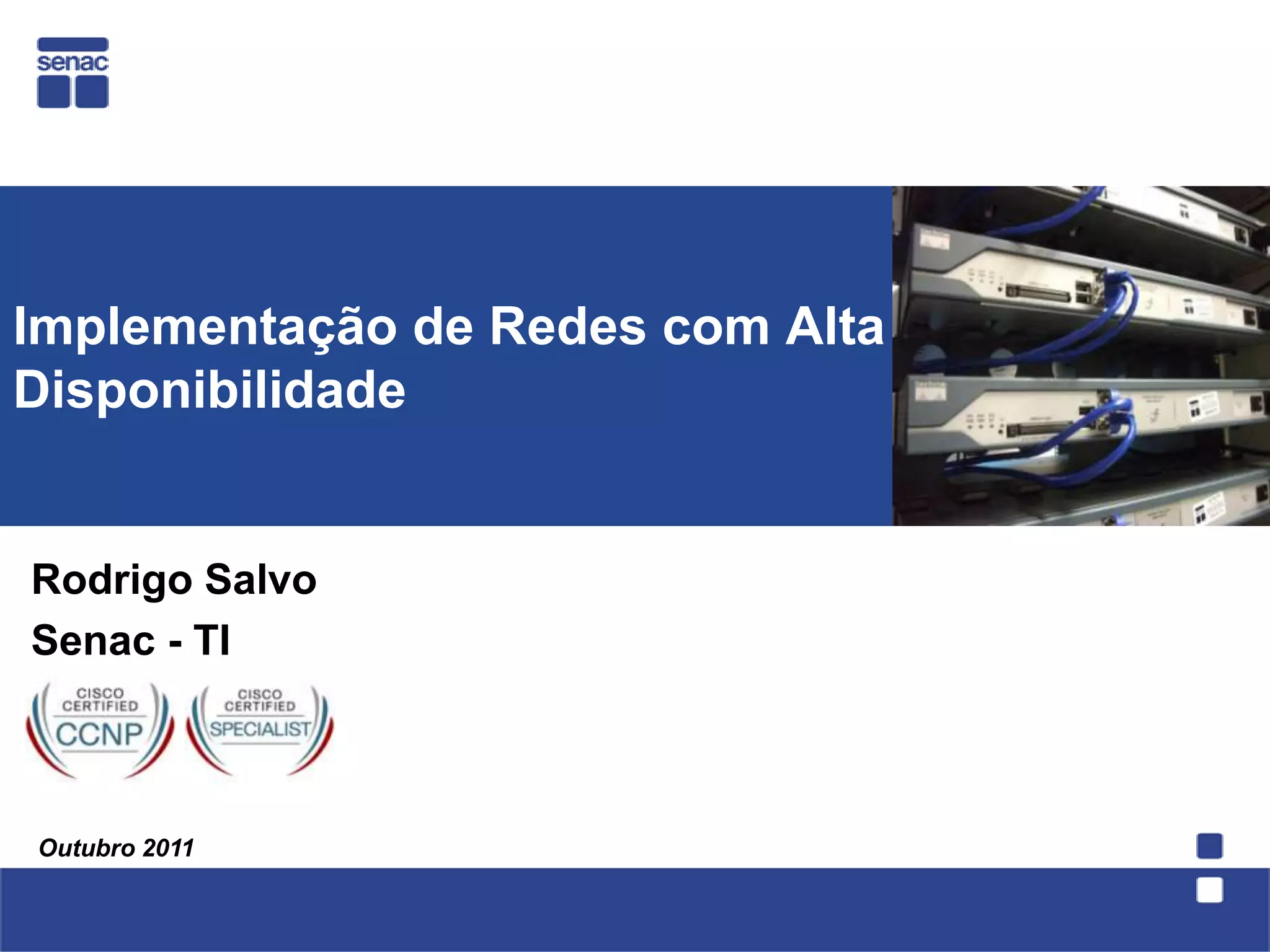

- 1. Implementação de Redescom Alta Disponibilidade Rodrigo Salvo Senac - TI Outubro 2011
- 2. Agenda Recursos para Implementaçãode Redes com Alta Disponibilidade Exemplos de POFs e Redundâncias em Redes Locais Implementando uma Rede com HSRP Implementando uma Rede com GLBP Treinamentos e Referências Perguntas e Respostas
- 3. Recursos para Implementaçãode Redes com Alta Disponibilidade
- 4. Recursos para Implementaçãode Redes com Alta Disponibilidade Tema desta Oficina
- 5. Exemplos de POFse Redundâncias em Redes Locais
- 6. Quantos pontos defalha temos na topologia abaixo? • 04 POFs (Point • 01 ISP (Internet of Failure) Service Provider) • Nenhuma • 01 Gateway redundância • 01 Switch
- 7. Quantos pontos defalha temos na topologia abaixo? • 02 ISPs • 03 POFs • 01 Gateway • 01 Ponto • 01 Switch redundante
- 8. Quantos pontos defalha temos na topologia abaixo? • 02 ISPs • 01 POF • 02 Gateways • 03 Pontos • 01 Switch redundantes
- 9. Quantos pontos redundantesforam incluídos? • 02 ISPs • 02 Gateways • 05 Pontos • 02 Switches redundantes (com 2 conexões cada) Topologia Inicial
- 10. Após a inclusãodas redundâncias, ainda temos pontos de falha? • 04 POFs • 02 ISPs • 05 Pontos • 02 Gateways redundantes • 02 Switches (com 2 conexões cada)
- 11. Quantos pontos redudantesforam implentados? Temos ainda algum SPOF? • 02 ISPs (com 2 Links cada) • 07 Pontos • 02 Gateways redundantes (com 2 conexões cada) • 02 Switches (com 2 conexões cada)
- 12. Como proporcionar autilização dos caminhos redundantes implementados? Gateways: HSRP GLBP VRRP Switches: STP Link Aggregation
- 13.
- 14. Implementando uma redecom HSRP IP: 192.168.0.254 MAC: 0010.f4c1.1000 IP: 192.168.0.253 MAC: 0010.f4c2.5900 RTA(config)#interface f0/0 RTA(config-if)#standby 1 ip RTB(config)#interface 192.168.0.252 f0/0 RTA(config-if)#standby 1 RTB(config-if)#standby 1 priority 100 ip 192.168.0.252 RTA(config-if)#standby 1 RTA(config-if)#standby 1 preempt priority 99 RTA(config-if)#standby 1 track RTA(config-if)#standby 1 FastEthernet 0/1 2 preempt RTA(config-if)#standby 1 IP Virtual: .252 track FastEthernet 0/1 2 MAC:0000.0c07.ac01 Hello:224.0.0.2 UDP:1985 ARP: Qual o MAC do Gateway .252 ?
- 15.
- 16. Implementando uma redecom GLBP IP: 192.168.0.254 MAC: 0010.f4c1.1000 IP: 192.168.0.253 MAC: 0010.f4c2.5900 RTA(config)#interface f0/0 RTA(config-if)#glbp 1 ip RTB(config)#interface f0/0 192.168.0.252 RTB(config-if)#glbp 1 ip RTA(config-if)#glbp 1 priority 192.168.0.252 100 RTB(config-if)#glbp 1 RTA(config-if)#glbp 1 preempt priority 99 RTA(config-if)#glbp 1 load- RTB(config-if)#glbp 1 balancing round-robin preempt RTA(config-if)#glbp 1 weighting RTB(config-if)#glbp 1 load- track 1 decrement 2 balancing round-robin RTA(config)# track 1 interface RTB(config-if)#glbp 1 IP Virtual: .252 f0/1 line-protocol weighting track 1 MAC:0000.0c07.ac01 decrement 2 RTB(config)# track 1 interface f0/1 line-protocol Hello:224.0.0.10 UDP:3222 MAC do Gateway: MAC do Gateway: 0010.f4c1.1000 0010.f4c2.5900
- 17.
- 18.
- 19. Referências Material disponívelem: http://www.ti-redes.com/roteamento Material de consulta utilizado: Implementing Cisco IP Switched Networks (SWITCH); Cisco – CCNP, CCNP: Building Multilayer Switched Networks v5.0.1.0.
- 20.
