O documento explica o Protocolo ARP (Address Resolution Protocol), que associa endereços IP a endereços MAC, permitindo a comunicação entre dispositivos na rede. Também descreve como as tabelas ARP armazenam estes mapeamentos de endereços para evitar mensagens frequentes de broadcast e como verificar a tabela ARP no Windows usando o comando "arp -a".

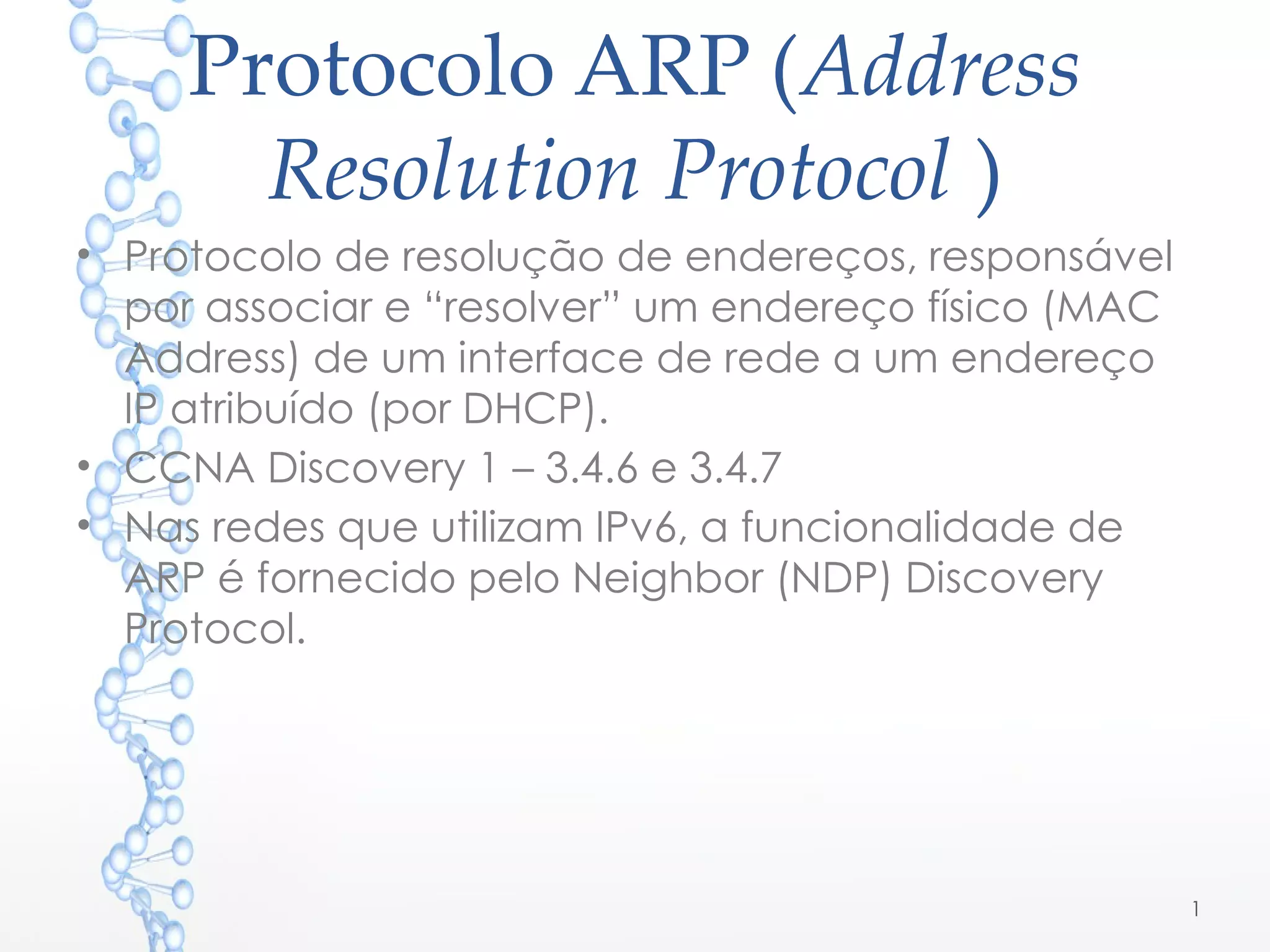

1. Protocolo ARP (Address
Resolution Protocol )
• Protocolo de resolução de endereços, responsável
por associar e “resolver” um endereço físico (MAC
Address) de um interface de rede a um endereço
IP atribuído (por DHCP).
• CCNA Discovery 1 – 3.4.6 e 3.4.7
• Nas redes que utilizam IPv6, a funcionalidade de
ARP é fornecido pelo Neighbor (NDP) Discovery
Protocol.
1

2. Como saber o endereço físico
(MAC) de uma estação?
• É feito o envio de uma mensagem em Broadcast
o Quem é a estação com o IP xxx.xxx.xxx.xxx?
• A estação com o IP solicitado responde ao pedido
(em unicast).
o Na resposta consta o MAC Address, permitindo assim a comunicação
entre as duas máquinas.
2

3. Tabelas ARP (1/2)
• Para que as estações não necessitem de estar
constantemente a enviar mensagens em
Broadcast, guardam em forma de tabela os IP's
e respectivos MAC Address acedidos, bem
como os das estações que lhe acederam
recentemente.
• Sempre que a comunicação está inativa por
mais de dois minutos a tabela ARP é atualizada.
3

4. Tabelas ARP (2/2)
• Antes de transmitir a estação verifica se o
computador com que pretende comunicar já
se encontra na tabela.
o Se assim for, retira o MAC respetivo da tabela e
comunica em unicast
o Caso contrário, envia a mensagem em Broadcast
(ARP Request).
• No Windows podemos verificar a tabela de ARP
com o comando arp -a na linha de comandos.
4

5. O comando arp -a
5

6. Quando é utilizado o Protocolo ARP?
• Quando duas estações estão na mesma rede e pretendem
comunicar entre si (PC-PC)
• Quando duas estações estão em redes diferentes e têm de
aceder a um router/gateway para comunicar entre si (PC-
Router)
• Quando um router tem de encaminhar um pacote de
dados para um computador através de outro router
(Router-Router)
• Quando um router tem de encaminhar um pacote de
dados para uma estação da sua rede (Router-PC)
6

7. Atividade 1
• No computador, abra a consola de MS-DOS no
Windows e verifique quais as opções que podem
ser usados com o comando arp.
• Verifique e registe as diferenças existentes na
utilização do comando arp com as suas diferentes
opções.
7

8. Actividade 1 - Resolução
8
