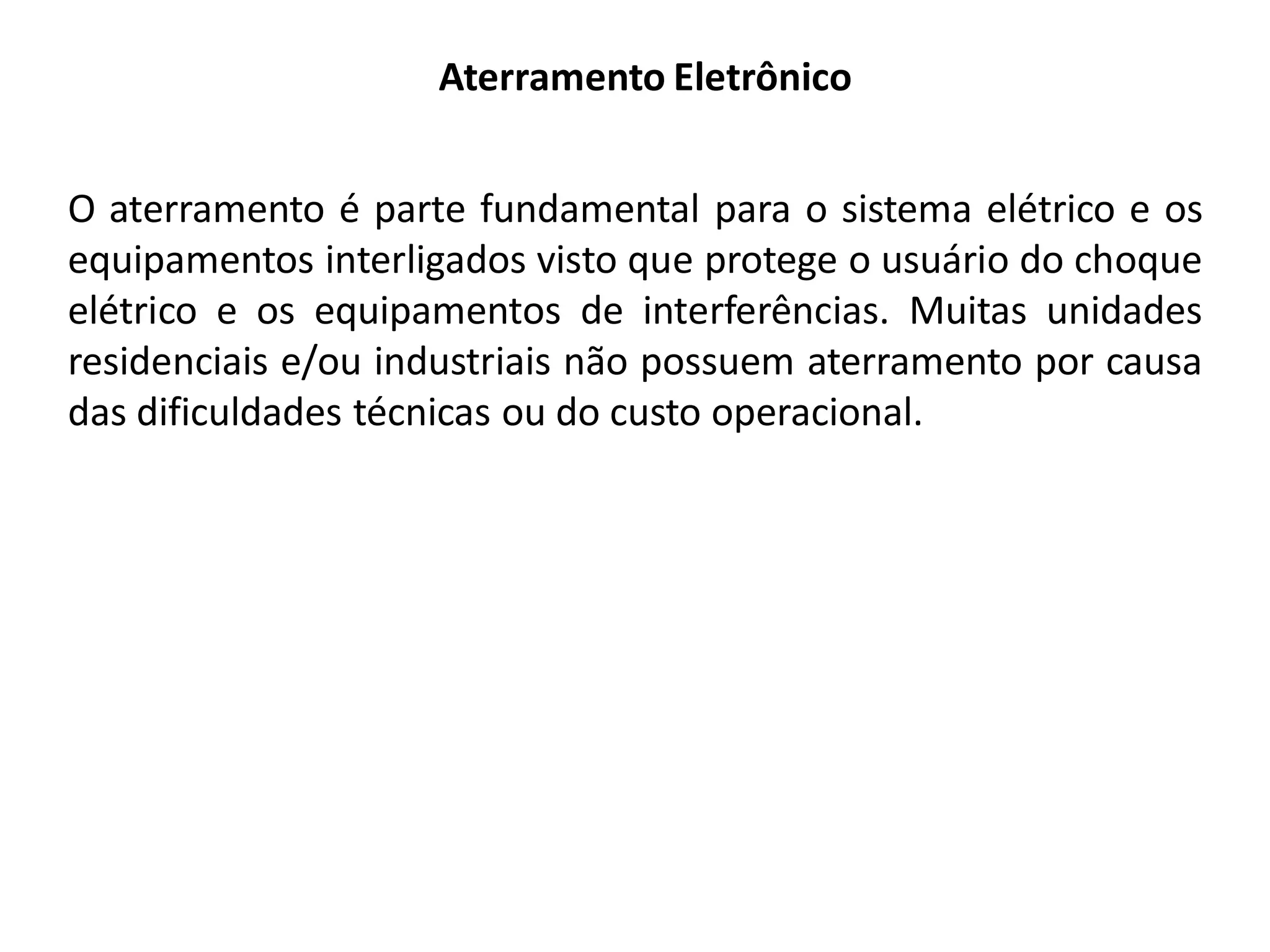

1. Aterramento Eletrônico
O aterramento é parte fundamental para o sistema elétrico e os
equipamentos interligados visto que protege o usuário do choque
elétrico e os equipamentos de interferências. Muitas unidades
residenciais e/ou industriais não possuem aterramento por causa
das dificuldades técnicas ou do custo operacional.

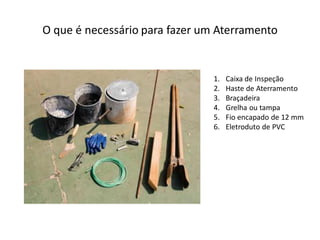

2. O que é necessário para fazer um Aterramento
1. Caixa de Inspeção
2. Haste de Aterramento
3. Braçadeira
4. Grelha ou tampa
5. Fio encapado de 12 mm
6. Eletroduto de PVC

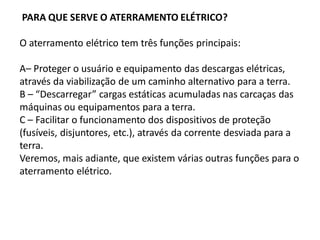

3. PARA QUE SERVE O ATERRAMENTO ELÉTRICO?
O aterramento elétrico tem três funções principais:
A– Proteger o usuário e equipamento das descargas elétricas,
através da viabilização de um caminho alternativo para a terra.
B – “Descarregar” cargas estáticas acumuladas nas carcaças das
máquinas ou equipamentos para a terra.
C – Facilitar o funcionamento dos dispositivos de proteção
(fusíveis, disjuntores, etc.), através da corrente desviada para a
terra.
Veremos, mais adiante, que existem várias outras funções para o
aterramento elétrico.

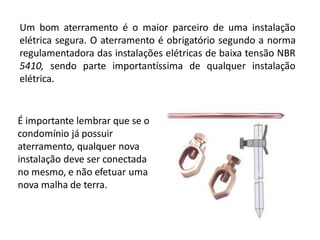

4. Um bom aterramento é o maior parceiro de uma instalação
elétrica segura. O aterramento é obrigatório segundo a norma
regulamentadora das instalações elétricas de baixa tensão NBR
5410, sendo parte importantíssima de qualquer instalação
elétrica.
É importante lembrar que se o
condomínio já possuir
aterramento, qualquer nova
instalação deve ser conectada
no mesmo, e não efetuar uma
nova malha de terra.

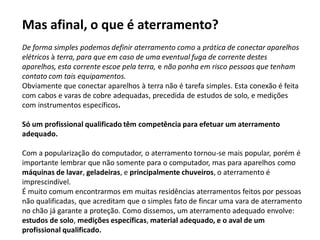

5. Mas afinal, o que é aterramento?
De forma simples podemos definir aterramento como a prática de conectar aparelhos
elétricos à terra, para que em caso de uma eventual fuga de corrente destes
aparelhos, esta corrente escoe pela terra, e não ponha em risco pessoas que tenham
contato com tais equipamentos.
Obviamente que conectar aparelhos à terra não é tarefa simples. Esta conexão é feita
com cabos e varas de cobre adequadas, precedida de estudos de solo, e medições
com instrumentos específicos.
Só um profissional qualificado têm competência para efetuar um aterramento
adequado.
Com a popularização do computador, o aterramento tornou-se mais popular, porém é
importante lembrar que não somente para o computador, mas para aparelhos como
máquinas de lavar, geladeiras, e principalmente chuveiros, o aterramento é
imprescindível.
É muito comum encontrarmos em muitas residências aterramentos feitos por pessoas
não qualificadas, que acreditam que o simples fato de fincar uma vara de aterramento
no chão já garante a proteção. Como dissemos, um aterramento adequado envolve:
estudos de solo, medições específicas, material adequado, e o aval de um
profissional qualificado.

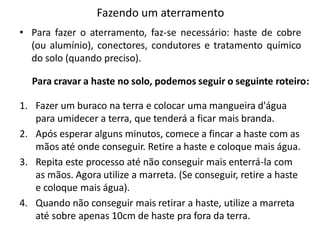

6. Fazendo um aterramento
• Para fazer o aterramento, faz-se necessário: haste de cobre
(ou alumínio), conectores, condutores e tratamento químico
do solo (quando preciso).
Para cravar a haste no solo, podemos seguir o seguinte roteiro:
1. Fazer um buraco na terra e colocar uma mangueira d'água
para umidecer a terra, que tenderá a ficar mais branda.
2. Após esperar alguns minutos, comece a fincar a haste com as
mãos até onde conseguir. Retire a haste e coloque mais água.
3. Repita este processo até não conseguir mais enterrá-la com
as mãos. Agora utilize a marreta. (Se conseguir, retire a haste
e coloque mais água).
4. Quando não conseguir mais retirar a haste, utilize a marreta
até sobre apenas 10cm de haste pra fora da terra.

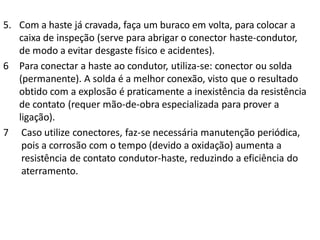

7. 5. Com a haste já cravada, faça um buraco em volta, para colocar a
caixa de inspeção (serve para abrigar o conector haste-condutor,
de modo a evitar desgaste físico e acidentes).
6 Para conectar a haste ao condutor, utiliza-se: conector ou solda
(permanente). A solda é a melhor conexão, visto que o resultado
obtido com a explosão é praticamente a inexistência da resistência
de contato (requer mão-de-obra especializada para prover a
ligação).
7 Caso utilize conectores, faz-se necessária manutenção periódica,
pois a corrosão com o tempo (devido a oxidação) aumenta a
resistência de contato condutor-haste, reduzindo a eficiência do
aterramento.

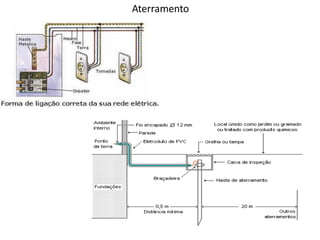

8. Aterramento

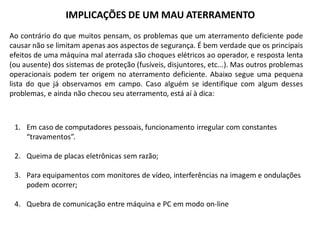

9. IMPLICAÇÕES DE UM MAU ATERRAMENTO
Ao contrário do que muitos pensam, os problemas que um aterramento deficiente pode
causar não se limitam apenas aos aspectos de segurança. É bem verdade que os principais
efeitos de uma máquina mal aterrada são choques elétricos ao operador, e resposta lenta
(ou ausente) dos sistemas de proteção (fusíveis, disjuntores, etc...). Mas outros problemas
operacionais podem ter origem no aterramento deficiente. Abaixo segue uma pequena
lista do que já observamos em campo. Caso alguém se identifique com algum desses
problemas, e ainda não checou seu aterramento, está aí à dica:
1. Em caso de computadores pessoais, funcionamento irregular com constantes
“travamentos”.
2. Queima de placas eletrônicas sem razão;
3. Para equipamentos com monitores de vídeo, interferências na imagem e ondulações
podem ocorrer;
4. Quebra de comunicação entre máquina e PC em modo on-line
