O documento contém 31 questões sobre processos de soldagem e inspeção. As questões abordam tópicos como qualificação de procedimentos de soldagem, tipos de soldas, processos de soldagem, propriedades de materiais, símbolos e normas.

1. Exercícios
 Exercite sua mente de um modo criativo!

2. Exercícios
01) Do que depende a escolha da
posição em que a peça de teste deve
ser soldada para a qualificação de
procedimento de soldagem?
 a) A validade da qualificação em relação
a posição de soldagem.
 b) Da norma de qualificação.
 c) Do tipo de peça de teste.
 d) Todas as respostas estão corretas.

3. Exercícios
02) O chumbo é frequentemente
empregado como barreira contra raios X
e raios y devido a:
 a) Ao seu baixo ponto de fusão.
 b) Sua alta capacidade de absorver altas
radiações para uma dada espessura e peso.
 c) Ao fenômeno que apresenta de emitir
elétrons quando submetido a esta radiação.
 d) A sua capacidade de difratar as partículas
alfa.

4. Exercícios
03) A forma normalizada de
representar um resultado obtido
através de um ensaio de dureza
Brinell.
 a) 90 HB.
 b) 115HV.
 c) 44HR60.
 d) 56HB30N.

5. Exercícios

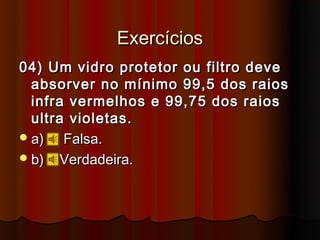

04) Um vidro protetor ou filtro deve
absorver no mínimo 99,5 dos raios
infra vermelhos e 99,75 dos raios
ultra violetas.
 a) Falsa.
 b) Verdadeira.

6. Exercícios
05) No processo de soldagem a arco submerso:
 a) Na preparação das superfícies, não é necessário
uma limpeza muito eficiente pois qualquer resíduo não
removido é absorvido pelo fluxo fundente.
 b) A taxa de deposição para chapas até 25 mm de
espessura é a mesma que a obtida pelo processo de
soldagem com eletrodo revestido.
 c) O alinhamento das superfícies a serem soldadas
é fundamental para um bom desempenho.
 d) A corrente utilizada é bem menor do que a
utilizada no processo de soldagem com eletrodo
revestido.

7. Exercícios
06) O consumível de classificação
AWS ER 410 níquel molibdênio tem
elemento incorporado ao
revestimento do eletrodo e a alma
metálica com baixo teor de
carbono.
 a) Verdadeiro.
 b) Falso.

8. Exercícios
07) Qual dos itens abaixo independe
do controle do soldador no
processo de soldagem por eletrodo
revestido?
 a) Velocidade de soldagem.
 b) Corrente de soldagem.
 c) Comprimento do arco.
 d) Ângulo de eletrodo.
 e) Nenhuma das resposta é
verdadeira.

9. Exercícios

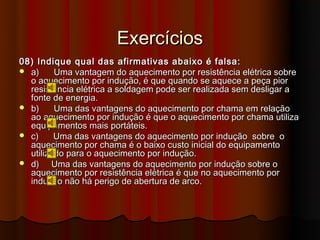

08) Indique qual das afirmativas abaixo é falsa:
 a) Uma vantagem do aquecimento por resistência elétrica sobre
o aquecimento por indução, é que quando se aquece a peça pior
resistência elétrica a soldagem pode ser realizada sem desligar a
fonte de energia.
 b) Uma das vantagens do aquecimento por chama em relação
ao aquecimento por indução é que o aquecimento por chama utiliza
equipamentos mais portáteis.
 c) Uma das vantagens do aquecimento por indução sobre o
aquecimento por chama é o baixo custo inicial do equipamento
utilizado para o aquecimento por indução.
 d) Uma das vantagens do aquecimento por indução sobre o
aquecimento por resistência elétrica é que no aquecimento por
indução não há perigo de abertura de arco.

10. Exercícios
09) Os lápis de fusão são utilizados
para:
 a) Controlar a temperatura de fusão do
metal de adição.
 b) Controlar a temperatura entre
passe.
 c) Nenhuma das repostas está correta.
 d) Controlar a temperatura de pré-
aquecimento.
 e) Existem duas respostas corretas.

11. Exercícios
10) Indique qual dos itens abaixo, referentes
ao processo de soldagem a gás, é
verdadeiro.
 a) Na soldagem à direita a vareta desloca a frente
da chama no sentido da soldagem.
 b) Na soldagem à direita, a vareta desloca-se
atrás da chama no sentido da soldagem, é um
processo rápido e econômico comparado com a
soldagem à esquerda.
 c) Na soldagem à direita, a vareta desloca-se
atrás da chama no sentido da soldagem, produz
solda de bom aspecto mas é um processo muito
lento se comparado
 d) Na soldagem à esquerda, desloca a frente
da chama o sentido da soldagem, é um
processo rápido e econômico se comparado com a

12. Exercícios
11) Um aparelho para exame por ultra-som
usando cabeçote normal é usado para
examinar uma chapa plana. Esse exame
detecta:
 a) Defeitos laminares, planos paralelos à
superfície da chapa.
 b) Nenhum dos defeitos citados.
 c) Defeitos longitudinais planos
perpendiculares à superfície da chapa.
 d) Defeitos transversais, planos
perpendiculares à superfície da chapa.

13. Exercícios
12) Que informação é necessário para
determinar a posição de retirada dos
corpos de provas das peças de teste de
qualificação de procedimento de
soldagem ou soldador?
 a) Diâmetro do tubo de teste.
 b) Norma de qualificação aplicável.
 c) Tipo de peça de teste.
 d) Espessura da peça de teste.
 e) Todas as respostas estão corretas.

14. Exercícios
13) Os equipamentos de proteção
pessoal somente devem ser usados
em caso de ocorrência de acidente.
 a) Falso.
 b) Verdadeiro.

15. Exercícios

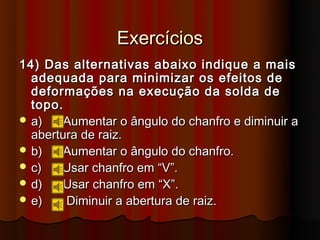

14) Das alternativas abaixo indique a mais
adequada para minimizar os efeitos de
deformações na execução da solda de
topo.
 a) Aumentar o ângulo do chanfro e diminuir a
abertura de raiz.
 b) Aumentar o ângulo do chanfro.
 c) Usar chanfro em “V”.
 d) Usar chanfro em “X”.
 e) Diminuir a abertura de raiz.

16. Exercícios

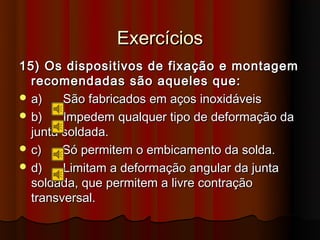

15) Os dispositivos de fixação e montagem
recomendadas são aqueles que:
 a) São fabricados em aços inoxidáveis
 b) Impedem qualquer tipo de deformação da
junta soldada.
 c) Só permitem o embicamento da solda.
 d) Limitam a deformação angular da junta
soldada, que permitem a livre contração
transversal.

17. Exercícios
16) No processo oxi-corte é
necessário que a reação entre o
oxigênio e o gás de combustão seja
exotérmica, de modo a manter a
peça na temperatura de inicio de
oxidação do metal que uma
temperatura superior à temperatura
superior da peça.
 a) Verdadeiro.
 b) Falso.

18. Exercícios
17) O arco elétrico utilizado na
soldagem emite:
 a) Raios solares e raios gama.
 b) Raios infravermelhos e ultravioletas.
c) Raios ultravioletas e raios solares
 d) Raios infravermelhos e raios
nucleares
 e) Raios ultravioletas e raios gama.

19. Exercícios
18) Dentre dos metais abaixo indique
aquele que menor deformação
apresentará na soldagem de duas
chapas deste metal em junta de topo
sem restrição e por um mesmo processo
de soldagem.
 a) Aço inoxidável
 b) Cobre.
 c) Aço carbono.
 d) Alumínio.

20. Exercícios

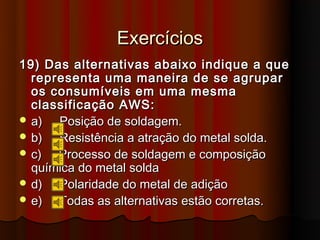

19) Das alternativas abaixo indique a que
representa uma maneira de se agrupar
os consumíveis em uma mesma
classificação AWS:
 a) Posição de soldagem.
 b) Resistência a atração do metal solda.
 c) Processo de soldagem e composição
química do metal solda
 d) Polaridade do metal de adição
 e) Todas as alternativas estão corretas.

21. Exercícios
20) A combinação de um eletrodo
com fluxo para soldagem a arco
submerso pela classificação AWS
tem forma:
 a) FXX-EX
 b) XEXX-FXX
 c) EXXX-FXX
 d) FX-EXXX
 e) FXX-EXXXX

22. Exercícios
21) Dizer que um material pertence a uma
dada especificação ASTM significa que o
material cumpre todos os requisitos de
especificação como: modo de fabricação,
propriedade mecânica, critério de
aceitação, faixa de composição química,
embalagem e identificação.
 a) Verdadeiro.
 b) Falso.

23. Exercícios

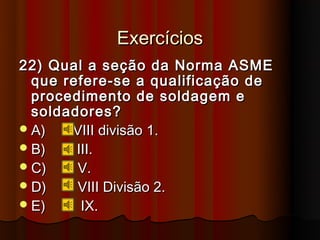

22) Qual a seção da Norma ASME
que refere-se a qualificação de
procedimento de soldagem e
soldadores?
 A) VIII divisão 1.
 B) III.
 C) V.
 D) VIII Divisão 2.
 E) IX.

24. Exercícios
23) Verifique entre as alternativas abaixo
qual representa o símbolo para a solda
desejada da figura.
 A) I.
 B) II.
 C) III.
 D) IV.
 E) V.

25. Exercícios

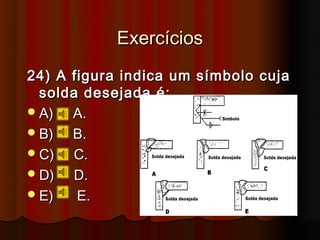

24) A figura indica um símbolo cuja
solda desejada é:
 A) A.
 B) B.
 C) C.
 D) D.
 E) E.

26. Exercícios
25) O relatório de inspeção deve
conter os dados referentes ao
equipamento inspecionado, o
objetivo da inspeção e as
conclusões.
 a) Falso.
 b) Verdadeiro.

27. Exercícios
26) Dos elementos abaixo quais os
principais responsáveis pela
fissuração a quente:
 a) Fósforo e silício
 b) Hidrogênio e fósforo.
 c) Enxofre e fósforo.
 d) Nenhuma das respostas anteriores.

28. Exercícios

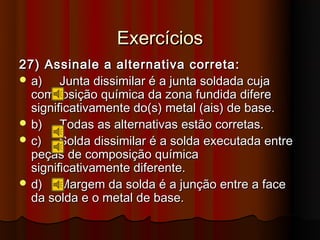

27) Assinale a alternativa correta:
 a) Junta dissimilar é a junta soldada cuja
composição química da zona fundida difere
significativamente do(s) metal (ais) de base.
 b) Todas as alternativas estão corretas.
 c) Solda dissimilar é a solda executada entre
peças de composição química
significativamente diferente.
 d) Margem da solda é a junção entre a face
da solda e o metal de base.

29. Exercícios
28) Qual das afirmativas abaixo, referente a
transferência do metal de adição no processo de
soldagem MIG não é falsa :
 a) A transferência por spray pulverização axial ocorre com
corrente alta sendo o metal de adição fundido transferido
através do arco como gotículas finas.
 b) Na transferência por curto circuito a fusão inicia-se
globularmente e a gota vai aumentando de tamanho até tocar a
poça de fusão, produzindo um curto circuito e extinguindo o
arco. A desvantagem é que só se aplica a posição de soldagem
horizontal e plana.
 c) A transferência globular ocorre com corrente baixa em
relação ao tamanho do eletrodo usado sendo o metal
transferido em forma de glóbulos onde os diâmetros destes são
maiores que o eletrodo.
 d) Transferência a arco pulsante ocorre quando se utiliza
corrente baixa associada a pulsos de alta corrente sendo a
transferência do metal de adição feita pelo jato de gotículas
durante esse pulso.

30. Exercícios

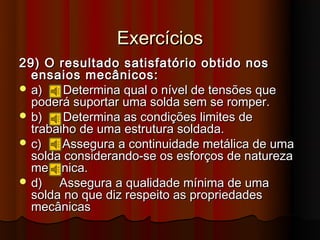

29) O resultado satisfatório obtido nos
ensaios mecânicos:
 a) Determina qual o nível de tensões que
poderá suportar uma solda sem se romper.
 b) Determina as condições limites de
trabalho de uma estrutura soldada.
 c) Assegura a continuidade metálica de uma
solda considerando-se os esforços de natureza
mecânica.
 d) Assegura a qualidade mínima de uma
solda no que diz respeito as propriedades
mecânicas

31. Exercícios

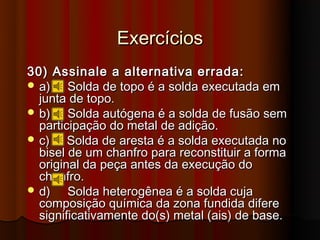

30) Assinale a alternativa errada:
 a) Solda de topo é a solda executada em
junta de topo.
 b) Solda autógena é a solda de fusão sem
participação do metal de adição.
 c) Solda de aresta é a solda executada no
bisel de um chanfro para reconstituir a forma
original da peça antes da execução do
chanfro.
 d) Solda heterogênea é a solda cuja
composição química da zona fundida difere
significativamente do(s) metal (ais) de base.

32. Exercícios
31) A presença de contaminantes nas
superfícies de uma peça que será
inspecionada por líquido penetrante
é prejudicial, pois o contaminante
pode reduzir ou inibir a ação capilar
do penetrante.
 a) Falso.
 b) Verdadeiro.

33. Exercícios
32) De acordo com a Norma N-1738, o
desenho indica:
 a) Concavidade.
 b) Poro.
 c) Perfuração.
 d) Inclusão de escória.
 e) Rechupe de cratera.

34. Exercícios
33) Dado o consumível de classificação
AWS EL 12 para soldagem a arco
submerso a letra L significa que o
consumível possui:
 a) Baixo teor de hidrogênio dissolvido no
metal de solda.
 b) Baixo teor de enxofre.
 c) Baixo teor de carbono.
 d) Baixo teor de silício.
 e) Baixo teor de manganês.

35. Exercícios

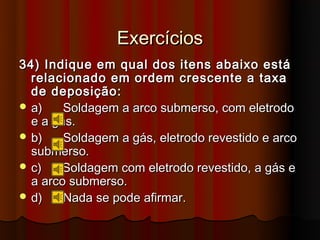

34) Indique em qual dos itens abaixo está
relacionado em ordem crescente a taxa
de deposição:
 a) Soldagem a arco submerso, com eletrodo
e a gás.
 b) Soldagem a gás, eletrodo revestido e arco
submerso.
 c) Soldagem com eletrodo revestido, a gás e
a arco submerso.
 d) Nada se pode afirmar.

36. Exercícios
35) Define-se energia de soldagem como:
 a) A razão entre a energia desprendida na soldagem
e a velocidade de resfriamento.
 b) A razão entre a velocidade de avanço da poça de
fusão e a energia e soldagem
 c) A energia desprendida na soldagem.
 d) A razão entre a velocidade de resfriamento e a
velocidade de avanço da poça de fusão.
 e) A razão entre a energia desprendida na soldagem
e a velocidade de avanço da poça de fusão.

37. Exercícios

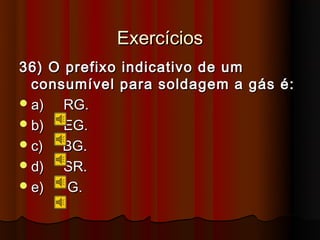

36) O prefixo indicativo de um
consumível para soldagem a gás é:
 a) RG.
 b) EG.
 c) BG.
 d) SR.
 e) G.

38. Exercícios

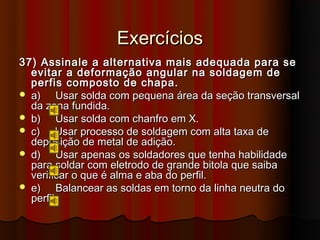

37) Assinale a alternativa mais adequada para se
evitar a deformação angular na soldagem de
perfis composto de chapa.
 a) Usar solda com pequena área da seção transversal
da zona fundida.
 b) Usar solda com chanfro em X.
 c) Usar processo de soldagem com alta taxa de
deposição de metal de adição.
 d) Usar apenas os soldadores que tenha habilidade
para soldar com eletrodo de grande bitola que saiba
verificar o que é alma e aba do perfil.
 e) Balancear as soldas em torno da linha neutra do
perfil.

39. Exercícios

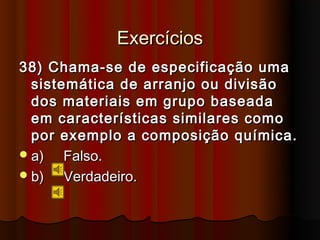

38) Chama-se de especificação uma
sistemática de arranjo ou divisão
dos materiais em grupo baseada
em características similares como
por exemplo a composição química.
 a) Falso.
 b) Verdadeiro.

40. Exercícios

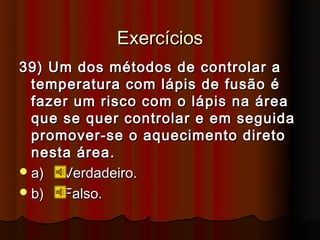

39) Um dos métodos de controlar a
temperatura com lápis de fusão é
fazer um risco com o lápis na área
que se quer controlar e em seguida
promover-se o aquecimento direto
nesta área.
 a) Verdadeiro.
 b) Falso.

41. Exercícios
40) Quando o oxigênio for
empregado como um gás de
proteção ele deve ser utilizado:
 a) Misturado com gás reativo.
 b) Misturado com nitrogênio.
 c) Misturado com gás inerte.
 d) 100% puro.

42. Exercícios
41) Qual das alternativas abaixo é falsa?
 a) No processo manual com eletrodo
revestido o eletrodo fornece o metal de
adição e estabelece o arco.
 b) Uma das funções elétricas do revestimento
do eletrodo é de isolamento elétrico.
 c) Uma das funções físicas do revestimento
do eletrodo é fornecer gases para a formação
da atmosfera protetora.
 d) Uma das funções do revestimento do
eletrodo é aumentar o nível de hidrogênio
contido na solda.

43. Exercícios
42) O tratamento de um consumível é
dimensionado em função de:
 a) Sua capacidade de dissolver
umidade.
 b) Sua capacidade de absorver
umidade.
 c) Sua capacidade de não ser
higroscópico.
 d) Teor de umidade absoluta do ar.
 e) Teor de umidade relativa do ar.

44. Exercícios
43) No processo de soldagem MIG e MAG
semi-automática:
 a) O soldador controla apenas a velocidade
de deslocamento da pistola.
 b) O operador controla a inclinação e a
distância da pistola a peça.
 c) O soldador controla apenas a inclinação
da pistola em relação a peça.
 d) O arame é alimentado automaticamente e
o soldador controla a inclinação e a distância da
pistola da peça e a velocidade de deslocamento
da pistola.

45. Exercícios
44) Verifique qual das alternativas
abaixo representa o símbolo para a
solda desejada :
 a) V.
 b) II.
 c) III.
 d) IV.
 e) I.

46. Exercícios

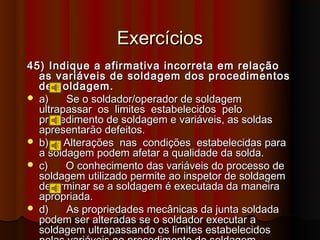

45) Indique a afirmativa incorreta em relação
as variáveis de soldagem dos procedimentos
de soldagem.
 a) Se o soldador/operador de soldagem
ultrapassar os limites estabelecidos pelo
procedimento de soldagem e variáveis, as soldas
apresentarão defeitos.
 b) Alterações nas condições estabelecidas para
a soldagem podem afetar a qualidade da solda.
 c) O conhecimento das variáveis do processo de
soldagem utilizado permite ao inspetor de soldagem
determinar se a soldagem é executada da maneira
apropriada.
 d) As propriedades mecânicas da junta soldada
podem ser alteradas se o soldador executar a
soldagem ultrapassando os limites estabelecidos

47. Exercícios
46) Assinale a afirmativa correta:
 a) No controle de deformações da fabricação de
vigas caixão o que importa é a seção transversal das
soldas, não sua distância à linha neutra.
 b) Na escolha da seqüência de soldagem devemos
optar para que proporcione contração longitudinal livre.
 c) Na escolha da seqüência de soldagem devemos
optar para que proporcione contração longitudinal livre.
 d) A seqüência de soldagem deve ser elaborada
procurando-se adotar disposição simétrica e
desenvolver operações de soldagem obedecendo a
simetria.

48. Exercícios
47) Verifique qual das alternativas
abaixo representa o símbolo para a
solda desejada :
 a) IV.
 b) V.
 c) I.
 d) III.
 e) II.

49. Exercícios
48) Aços cromo-níquel não
endureciveis e não magnéticos são
identificados segundo classificação
AISI pela série:
 a) 200.
 b) 300.
 c) 400.
 d) Nenhuma das alternativas é
verdadeira.

50. Exercícios
49) A codificação “A516-74” nos
indica uma especificação ASTM de
um metal ferroso com um número
de ordem 516 aprovada em 1974 e
que neste mesmo ano sofreu
revisão:
 a) Verdadeiro.
 b) Falso.

51. Exercícios

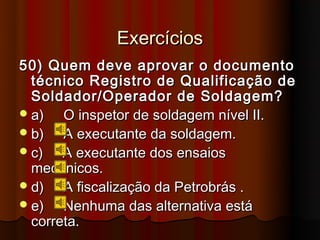

50) Quem deve aprovar o documento
técnico Registro de Qualificação de
Soldador/Operador de Soldagem?
 a) O inspetor de soldagem nível II.
 b) A executante da soldagem.
 c) A executante dos ensaios
mecânicos.
 d) A fiscalização da Petrobrás .
 e) Nenhuma das alternativa está
correta.

52. Exercícios
51) Assinale a alternativa correta:
 a) Quanto menor a condutibilidade térmica de um
material menor será sua deformação durante a
soldagem.
 b) Aços que tiveram eliminadas suas tensões
residuais através do tratamento térmico de alivio de
tensões não sofrerão deformação durante a soldagem.
 c) Aços de alta resistência normalmente apresentam
as maiores deformações em comparação com o aço
carbono por possuírem maiores limites de escoamento.
 d) Metais com maiores coeficientes de expansão
térmica apresentarão maiores deformações durante a
soldagem.

53. Exercícios

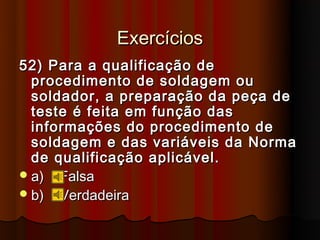

52) Para a qualificação de
procedimento de soldagem ou
soldador, a preparação da peça de
teste é feita em função das
informações do procedimento de
soldagem e das variáveis da Norma
de qualificação aplicável.
 a) Falsa
 b) Verdadeira

54. Exercícios
53) Indique a afirmativa correta para documento
técnico Relação de Soldadores e Operadores
de Soldagem Qualificados.
 a) Contém os parâmetros principais da qualificação
de todos os soldadores e operadores de soldagem
qualificados.
 b) É utilizado para acompanhamento de soldagem.
 c) É utilizado pelo inspetor de soldagem nível I.
 d) É utilizado pelo inspetor de soldagem nível II.
 e) Todas as respostas estão corretas.

55. Exercícios
54) Porque o procedimento de soldagem deve ser
qualificado?
 a) Para atender às exigências das Normas de
Qualificação.
 b) Para verificar se a junta soldada, está de acordo
com parâmetros estabelecidos, atende a requisitos
mínimos.
 c) Para verificar se um determinado procedimento é
adequado para produzir soldas com a qualidade
requerida.
 d) Todas as respostas estão corretas.

56. Exercícios
55) A classificação AISI para aços:
 a) Nenhuma das respostas é verdadeira.
 b) Estabelece critérios de aceitação dos
materiais; de acordo com a forma dos produtos.
 c) Agrupa os materiais de acordo com as
propriedades mecânicas.
 d) Indica os testes de recebimento de material
a serem executados.
 e) Classifica os materiais de acordo com a
composição química.

57. Exercícios
56) Assinale a alternativa correta que
indica uma das qualidades que um
processo de soldagem deve possuir para
que execute soldagens com um mínimo
de deformação.
 a) O processo deve usar eletrodo revestido.
 b) O processo deve fornecer o mínimo aporte
de calor na soldagem.
 c) O processo de soldagem deve ser lento.
 d) O processo deve proporcionar uma grande
zona afetada termicamente pela soldagem.

58. Exercícios

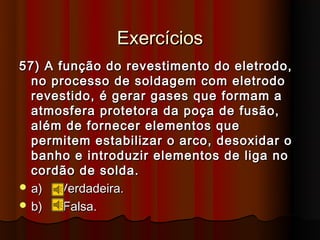

57) A função do revestimento do eletrodo,
no processo de soldagem com eletrodo
revestido, é gerar gases que formam a
atmosfera protetora da poça de fusão,
além de fornecer elementos que
permitem estabilizar o arco, desoxidar o
banho e introduzir elementos de liga no
cordão de solda.
 a) Verdadeira.
 b) Falsa.

59. Exercícios

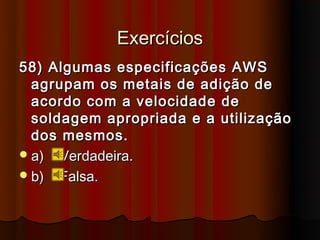

58) Algumas especificações AWS
agrupam os metais de adição de
acordo com a velocidade de
soldagem apropriada e a utilização
dos mesmos.
 a) Verdadeira.
 b) Falsa.

60. Exercícios

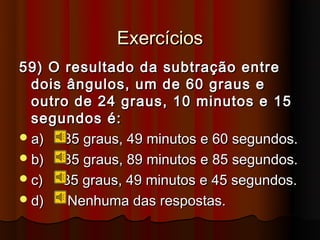

59) O resultado da subtração entre
dois ângulos, um de 60 graus e
outro de 24 graus, 10 minutos e 15
segundos é:
 a) 35 graus, 49 minutos e 60 segundos.
 b) 35 graus, 89 minutos e 85 segundos.
 c) 35 graus, 49 minutos e 45 segundos.
 d) Nenhuma das respostas.

61. Exercícios
60) A abertura existente em um
capacete ou máscara de soldagem
serve para:
 a) O soldador respirar.
 b) Fixar o número do soldador.
 c) A comunicação entre os soldadores.
 d) Fixar os filtros e lentes protetoras.

62. Exercícios
61) Indique qual das afirmativas abaixo,
referentes ao processo de soldagem a gás, é
falsa :
 a) Uma das desvantagens deste processo é que não
se consegue soldar nas posições sobre-cabeça e
vertical.
 b) Um fluxo de soldagem é por vezes utilizado para
manter a limpeza do metal de base na área da solda e
para ajudar na remoção de algum filme de óxido da
superfície.
 c) Inclusões de escória, neste processo, ocorre
normalmente quando se utiliza chama oxidante.
 d) O processo de soldagem a gás utilizado como
fonte de calor a combinação entre gás combustível e o
oxigênio.

63. Exercícios
62) Geralmente o melhor método de exame por
ultra-som para detectar descontinuidades
orientadas ao longo da zona de ligação
numa chapa soldada é:
 a) Exame por contato feixe normal, empregando
ondas longitudinais.
 b) Exame por contato feixe angular, empregando
ondas superficiais.
 c) Exame com feixe angular empregando ondas
transversais.
 d) Exame por imersão empregando ondas
superficiais.

64. Exercícios
63) O símbolo correto para a solda
desejada da figura é:
 a) B.
 b) E.
 c) D.
 d) A.
 e) C.

65. Exercícios
64) Indique qual das afirmativas abaixo é
verdadeira:
 a) No processo de soldagem TIG, a proteção
da poça de fusão é obtida graças a ação redutora
dos gases.
 b) Utilizando-se corrente alternada no processo
de soldagem com eletrodo revestido, a
polaridade é conhecida como alternada.
 c) No processo de soldagem TIG o calor
necessário para a fusão é obtido através do arco
elétrico entre um eletrodo de tungstênio não
consumível e a peça.
 d) Uma das funções do revestimento, no
processo de soldagem com eletrodo revestido, é
proteger a alma do eletrodo contra oxidação e evitar
o sopro magnético.
 e) O controle do ângulo de inclinação do

66. Exercícios
65) Todos os consumíveis possíveis
existentes estão previstos nas
especificações AWS, pois atendem
requisitos específicos tais como
propriedades mecânicas e
composição química do metal de
solda:
 a) Verdadeira.
 b) Falsa.

67. Exercícios
66) Quando uma operação de soldagem for
realizada em locais confinados, utilizando
materiais altamente tóxicos, resultando
numa inadequada qualidade de ar respirável
deve-se:
 a) Realizar operação com processo de soldagem
com arco submerso.
 b) Realizar a operação com soldadores equipados
com aparelhos individuais de respiração.
 c) Utilizar somente um soldador para cada dia de
trabalho.
 d) Auxiliar a ventilação local com oxigênio de
cilindros utilizados em soldagem a gás.
 e) Não usar máscaras ou capacetes, somente
óculos para facilitar a respiração.

68. Exercícios
67) Qual das afirmativas abaixo,
referente ao processo de soldagem a
arco submerso é falsa:
 a) Falta de penetração pode ser causada
pelo alinhamento incorreto da máquina de
solda com a junta a ser soldada.
 b) Falta de fusão pode ocorrer no caso da
soldagem de uma peça espessa em um
único passe.
 c) Mordedura são causadas quando a
soldagem processa-se muito rapidamente.
 d) Porosidade são causadas por altos
teores de manganês no arame e no fluxo.

69. Exercícios
68) O exame por líquido penetrante tem
por objetivo a detecção de
descontinuidades superficiais em
materiais não magnéticos, uma vez que
em materiais magnéticos o exame por
partículas magnéticas é sempre
executado por ser mais sensível que o
exame por líquido penetrante:
 a) Verdadeira.
 b) Falsa.

70. Exercícios
69) De acordo com a Norma da
Petrobrás (N-1738 de agosto de
1981), a figura representa uma
convexidade excessiva.
 a) Verdadeira.
 b) Falsa.

71. Exercícios
70) A garantia do produto é uma
exigência prescrita na classificação
AWS de consumível.
 a) Verdadeira.
 b) Falsa.

72. Exercícios
71) Qual a finalidade principal do documento
técnico Relação de Soldadores e
Operadores de Soldagem Qualificados?
 a) Relacionar para cada equipamento os
parâmetros principais da soldagem para ser utilizado
pelo soldador/operador de soldagem.
 b) Relacionar para cada equipamento os
soldadores e operadores qualificados.
 c) Resumir os parâmetros principais das
qualificações dos soldadores e operadores de
soldagem para controlar se a soldagem é executada
por pessoal qualificado.
 d) Verificar quantos soldadores e operadores de
soldagem estão qualificado na obra.
 e) Existem duas respostas corretas.

73. Exercícios
72) O símbolo correto para solda
desejada da figura é:
 a) A.
 b) B.
 c) C.
 d) D.
 e) E.

74. Exercícios
73) Marque a terminologia correta
conforme representada na figura de
acordo com a norma da Petrobrás (N-
1738 de agosto de 1981), que
elemento da solda é indicado pela
letra B?
 a) A face.
 b) A perna.
 c) A margem.
 d) A garganta.
 e) A raiz da solda.

75. Exercícios
74) Do que depende a escolha da
espessura da peça de teste a
qualificação de procedimento de
soldagem?
 a) Do tipo de material da peça de teste.
 b)_ Somente da disponibilidade de material na
obra.
 c) Todas as respostas estão corretas.
 d) Do diâmetro do tubo de teste.
 e) Da faixa de espessuras do procedimento
de soldagem.

76. Exercícios
75) A classificação AISI para aços
inoxidáveis é composta de um
sistema de 3 dígitos sendo que o
primeiro dígito identifica:
 a) A microestrutura do aço.
 b) O teor de cromo no aço.
 c) O teor de carbono no aço.
 d) A quantidade de elementos de liga
contida no aço.

77. Exercícios
76) O dióxido de carbono é um gás
reativo e portanto, quando utilizado
como gás de proteção, deve ser
misturado como um gás inerte.
 a) Falsa.
 b) Verdadeira.

78. Exercícios
77) O dígito, que nos eletrodos revestidos,
define as propriedades dos revestimentos,
fornece informações sobre:
 a) A intensidade de corrente a ser empregada,
composição química do revestimento e penetração
do arco.
 b) O tipo de corrente a ser empregada,
composição química do metal de solda e penetração
do arco.
 c) A intensidade de corrente a ser empregada,
penetração do arco e o teor de hidrogênio dissolvido
no metal de solda.
 d) O tipo de corrente a ser empregada,
composição química do revestimento, teor de
hidrogênio dissolvido no metal de solda.
 e) O tipo de corrente a ser empregada,
composição química do revestimento, composição

79. Exercícios
78) De acordo com a norma (N-1738
de agosto de 1981) o desenho
indica:
 a) Deposição insuficiente.
 b) Cavidade alongada.
 c) Desalinhamento.
 d) Falta de fusão.
 e) Falta de penetração.

80. Exercícios

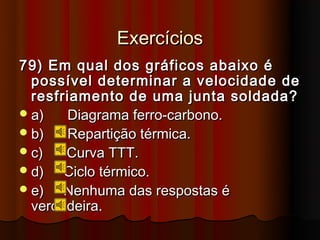

79) Em qual dos gráficos abaixo é
possível determinar a velocidade de
resfriamento de uma junta soldada?
 a) Diagrama ferro-carbono.
 b) Repartição térmica.
 c) Curva TTT.
 d) Ciclo térmico.
 e) Nenhuma das respostas é
verdadeira.

81. Exercícios
80) Na fabricação de uma peça metálica estão
envolvidas as seguintes operações corte oxi-
acetileno, esmerilhamento, soldagem,
usinagem, tratamento térmico. Indique
dentre as alternativas abaixo, a que
apresenta melhor seqüência de operação
afim de minimizar deformações.
 a) Corte oxi-acetilênico, soldagem, usinagem e
tratamento térmico.
 b) Usinagem, corte oxi-acetilênico, soldagem, e
tratamento térmico.
 c) Corte oxi-acetilênico, usinagem, soldagem, e
tratamento térmico.
 d) Corte oxi-acetilênico, usinagem, tratamento
térmico e soldagem.
 e) Corte oxi-acetilênico, soldagem, tratamento
térmico e usinagem.

82. Exercícios
81) Qual das afirmativas abaixo, referentes ao
processo TIG, é falsa .
 a) Inclusões de tungstênio podem resultar de um
contato acidental do eletrodo de tungstênio com a poça
de fusão.
 b) Inclusões de escoria podem ocorrer quando a
limpeza de um passe para outro é ineficiente.
 c) Falta de fusão acontece se usarmos uma técnica
de soldagem inadequada.
 d) Porosidade pode ocorrer devido a uma limpeza
inadequada do chanfro ou impureza contida no metal de
base.

83. Exercícios
82) O documento técnico Controle de
Desempenho de Soldadores e
Operadores de Soldagem é
elaborado a partir dos relatórios de
exame por líquido penetrante e
revisado semanalmente.
 a) Verdadeira.
 b) Falsa.

84. Exercícios
83) Selecionar entre as alternativas abaixo,
aqueles processos de soldagem que
atendam respectivamente aos seguintes
requisitos: grande versatilidade, soldagem
em oficina de chapas de 100 milímetros de
espessura, soldagem em oficina de tubo de
3 milímetros de espessura, obtenção de
solda de pouca responsabilidade com
existência de grande produção.
 a) Eletrodo revestido, eletroescória, MIG e TIG.
 b) Eletrodo revestido, eletroescória, TIG e MIG.
 c) MIG, eletroescória, TIG e eletrodo revestido.
 d) Eletrodo revestido, TIG, eletroescória e MIG.
 e) Eletrodo revestido, MIG, eletroescória e TIG.

85. Exercícios
84) Indique a afirmativa falsa :
 a) Fissuração a quente não ocorre na zona
afetada termicamente.
 b) A suscetibilidade a fissuração a quente é
reduzida quando se limita o teor de fósforo contido
no metal de base.
 c) A limpeza adequada da junta reduz a
suscetibilidade a fissuração a quente.
 d) Uma maneira de reduzir a suscetibilidade a
fissuração a quente é aumentar o percentual de
manganês nos aços.
 e) Soldas de aços inoxidáveis austeníticos são
suscetíveis a fissuração a quente.

86. Exercícios
85) Assinale o símbolo errado da
figura.
 a) B.
 b) D.
 c) C.
 d) E.
 e) A.

87. Exercícios
86) A detecção de uma descontinuidade
superficial que tenha a direção paralela
ao eixo longitudinal da solda é possível
através:
 a) De eletroímã (yoke) via seca.
 b) De eletroímã (yoke) via úmida.
 c) Da magnetização pela técnica dos
elementos.
 d) Todos os itens estão corretos.

88. Exercícios
87) O cobalto 60 usado em exames
não destrutivos emite:
 a) Raio X.
 b) Raios gama.
 c) Nêutrons.
 d) Partículas alfa.

89. Exercícios
88) Qual das alternativas abaixo
representa o símbolo para solda
desejada da figura.
 a) III.
 b) I.
 c) II.
 d) V.
 e) IV.

90. Exercícios
89) Quando uma trinca superficial
está contida em uma região sujeita
a um raio magnético, ela sempre
provocara formação de poros
magnéticos, retendo assim
partículas magnéticas ao todo seu
comprimento.
 a) Falsa.
 b) Verdadeira.

91. Exercícios
90) Qual das afirmativas abaixo, referentes a
transferência do metal de adição no processo de
soldagem MIG/MAG é falsa ?
 a) A transferência globular ocorre com corrente baixa em
relação ao tamanho do eletrodo sendo o metal em forma de
glóbulos, onde os diâmetros destes são maiores que o eletrodo.
 b) Na transferência por curto-circuito a fusão inicia-se
globularmente e a gota vai aumentando de tamanho até tocar a
poça de fusão, produzindo um curto-circuito e extinguindo o
arco. A desvantagem é que só se aplica as posições de
soldagem horizontal e plana.
 c) Transferência de arco pulsante ocorre quando utiliza-se
corrente baixa associada a pulsos de alta corrente sendo a
transferência do metal de adição feita pelo jato de gotícula
durante esses pulsos.
 d) A transferência por spray (pulverização axial) ocorre com
alta, sendo o metal de adição fundido transferido através do
arco como gotículas finas.

92. Exercícios

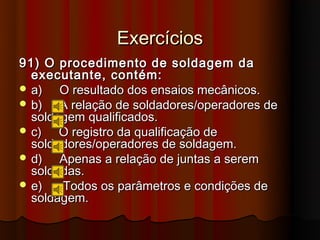

91) O procedimento de soldagem da
executante, contém:
 a) O resultado dos ensaios mecânicos.
 b) A relação de soldadores/operadores de
soldagem qualificados.
 c) O registro da qualificação de
soldadores/operadores de soldagem.
 d) Apenas a relação de juntas a serem
soldadas.
 e) Todos os parâmetros e condições de
soldagem.

93. Exercícios
92) Um equipamento é construído de chapas de
aço carbono de 40 mm de espessura unidas por
juntas de topo nas quais se tem acesso por
somente um dos lados para execução da
soldagem. Assinale dentre as alternativas
abaixo aquela que melhor solução apresenta
para minimizar os efeitos indesejáveis do
embicamento.
 a) Utilização criteriosa do martelamento entre
passes.
 b) Esmerilhar o reforço da solda.
 c) Aumentar o número de passos da solda.
 d) Promover um tratamento de alivio de tensões
após soldagem.

94. Exercícios

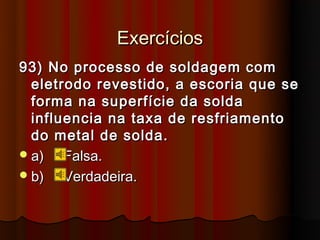

93) No processo de soldagem com
eletrodo revestido, a escoria que se
forma na superfície da solda
influencia na taxa de resfriamento
do metal de solda.
 a) Falsa.
 b) Verdadeira.

95. Exercícios
94) Indique o documento onde verifica-se
o uso correto da corrente de um
determinado eletrodo, numa operação de
soldagem.
 a) Controle de desempenho de
soldadores/operadores de soldagem.
 b) Instrução de execução de inspeção da
soldagem.
 c) Relatório de inspeção.
 d) Registro de qualificação de
soldadores/operadores de soldagem.

96. Exercícios
95) Para verificar a adequabilidade da
técnica radiográfica costuma-se colocar
uma peça padrão de teste no lado da
fonte da peça. Esta peça padrão de teste
é denominada:
 a) Lâmina de chumbo.
 b) Indicador de qualidade de imagem, ou
penetrometro
 c) Iluminador.
 d) Chapa de referencia.

97. Exercícios
96) Indique qual das afirmativas abaixo é
verdadeira quanto ao procedimento de
soldagem a arco submerso:
 a) Para evitar porosidades na solda, utiliza-se
arame e fluxo com alto teor de manganês a solda,
porém terá dureza muito elevada.
 b) Para evitar porosidade na solda, utiliza-se
arame e fluxo com alto teor de manganês a solda,
porém terá dureza muito baixa.
 c) É um processo recomendado para soldar
peças de espessuras menores que 1 mm.
 d) Uma das desvantagens deste processo em
relação ao processo de soldagem com eletrodo
revestido é que, o processo de soldagem a arco
submerso não solda a peça de baixa liga.

98. Exercícios
97) Quais das atividades abaixo é atribuição
do nível I.
 a) Preparar relatório de inspeção.
 b) Manter registro de qualificação de soldadores.
 c) Manter arquivo de procedimentos de soldagem
da executante.
 d) Verificar se a soldagem e/ou outros métodos
de reparo estão sendo conduzidos de acordo com
procedimento de soldagem.
 e) Tomar conhecimento dos relatórios dos
exames não destrutivos, dos serviços sobre sua
responsabilidade.

99. Exercícios
98) Qual dos tratamentos térmicos
listados abaixo é o mais indicado
para aços carbono que serão
utilizados em baixa temperatura.
 a) Revenimento.
 b) Normalização.
 c) Têmpera.
 d) Recozimento.

100. Exercícios
 99) O exame por líquido penetrante
pode ser usado para detectar.
 a) Inclusão de escória em soldas de
chapa.
 b) Trinca interlamelar.
 c) Dupla-laminação em chanfros
 d) Nenhuma das alternativas está
correta.

101. Exercícios
100) Em uma superfície são feitos riscos com
lápis de fusão. O primeiro com lápis para
100 graus Celsius, o segundo com lápis 160
graus Celsius, o terceiro com lápis 90 graus
Celsius, o quarto com lápis para 220 graus
Celsius e o quinto com lápis para 300 graus
Celsius. Em um determinado instante
durante o aquecimento observa-se que o
primeiro e o terceiro risco se fundiram e o
segundo mudou de cor. Analisando-se o
exposto acima pode-se afirmar que a
temperatura está:
 a) Entre 90 graus Celsius e 100 graus Celsius.
 b) Entre 220 graus Celsius e 300 graus Celsius.
 c) Entre 100 graus Celsius e 220 graus Celsius,
mas provavelmente em torno de 160 graus Celsius.

102. Exercícios

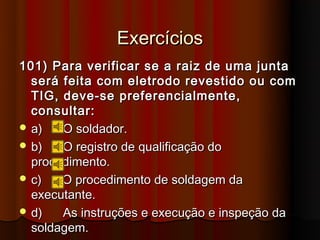

101) Para verificar se a raiz de uma junta
será feita com eletrodo revestido ou com
TIG, deve-se preferencialmente,
consultar:
 a) O soldador.
 b) O registro de qualificação do
procedimento.
 c) O procedimento de soldagem da
executante.
 d) As instruções e execução e inspeção da
soldagem.

103. Exercícios
102) A comparação das impressões,
provocadas simultaneamente na barra
padrão e no corpo de prova, é uma
característica da medição de uma
dureza executada por um:
 a) Durômetro portátil de dureza Vickers.
 b) Durômetro universal.
 c) Durômetro portátil de dureza Rockwell.
 d) Durômetro portátil de dureza Brinell.
 e) Nenhuma das respostas é verdadeira.

104. Exercícios
103) Qual é o objetivo da qualificação de
soldadores e operadores de soldagem?
 a) Verificar se um determinado procedimento é
adequado para produzir solda com qualidade
requerida.
 b) Determinar as propriedades mecânicas da
junta soldada.
 c) Verificar a habilidade do soldador ou operador
de soldagem de produzir soldas com qualidade
requerida.
 d) Existem duas respostas corretas
 e) Todas as respostas estão corretas.

105. Exercícios
104) O símbolo correto para solda
desejada da figura é:
 a) E.
 b) D.
 c) C.
 d) B.
 e) A.

106. Exercícios

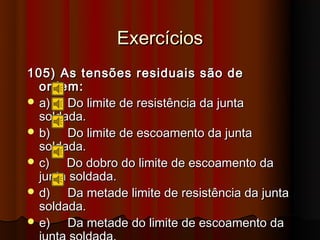

105) As tensões residuais são de
ordem:
 a) Do limite de resistência da junta
soldada.
 b) Do limite de escoamento da junta
soldada.
 c) Do dobro do limite de escoamento da
junta soldada.
 d) Da metade limite de resistência da junta
soldada.
 e) Da metade do limite de escoamento da

107. Exercícios

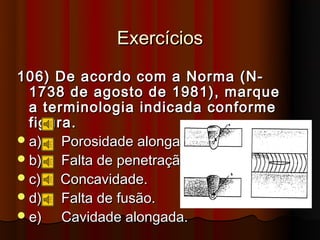

106) De acordo com a Norma (N-
1738 de agosto de 1981), marque
a terminologia indicada conforme
figura.
 a) Porosidade alongada.
 b) Falta de penetração.
 c) Concavidade.
 d) Falta de fusão.
 e) Cavidade alongada.

108. Exercícios
107) No processo de soldagem com
eletrodo revestido, o soldador
controla:
 a) O comprimento do arco.
 b) A inclinação do eletrodo.
 c) A velocidade de soldagem e a
oscilação do eletrodo.
 d) Todas as variáveis citadas.

109. Exercícios
108) O consumível de classificação AWS E
7048 pode ser utilizado em soldagem
nas posições:
 a) Horizontal, plana e sobre-cabeça.
 b) Horizontal (solda em ângulo), plana, sobre-
cabeça e vertical descendente.
 c) Horizontal, plana e sobre-cabeça e vertical
descendente.
 d) Horizontal, plana e vertical ascendente.
 e) Todas.

110. Exercícios
109) O consumível de classificação
AWS RG 60 é um eletrodo
empregado na soldagem a gás com
limite de resistência de 60.000 psi.
 a) Verdadeira.
 b) Falsa.

111. Exercícios
110) As características de resistência a
tração do metal de solda, de posição da
soldagem e de natureza do revestimento
de eletrodo E 8016-C3 são suficientes
pra se afirmar que o consumível está de
acordo com a especificação AWS de
eletrodo revestidos de aço de baixa liga
para soldagem a arco.
 a) Verdadeira.
 b) Falsa.

112. Exercícios

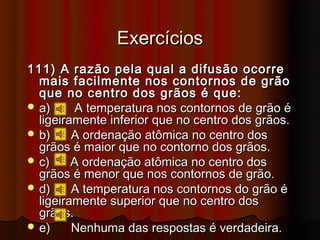

111) A razão pela qual a difusão ocorre
mais facilmente nos contornos de grão
que no centro dos grãos é que:
 a) A temperatura nos contornos de grão é
ligeiramente inferior que no centro dos grãos.
 b) A ordenação atômica no centro dos
grãos é maior que no contorno dos grãos.
 c) A ordenação atômica no centro dos
grãos é menor que nos contornos de grão.
 d) A temperatura nos contornos do grão é
ligeiramente superior que no centro dos
grãos.
 e) Nenhuma das respostas é verdadeira.

113. Exercícios
112) Qual das alternativas abaixo
representa o símbolo de solda
desejada da figura.
 a) III.
 b) IV.
 c) V.
 d) II.
 e) I.

114. Exercícios

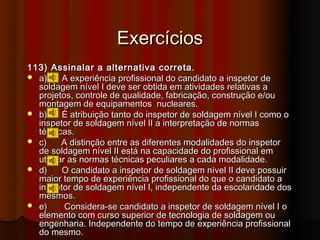

113) Assinalar a alternativa correta.
 a) A experiência profissional do candidato a inspetor de
soldagem nível I deve ser obtida em atividades relativas a
projetos, controle de qualidade, fabricação, construção e/ou
montagem de equipamentos nucleares.
 b) É atribuição tanto do inspetor de soldagem nível I como o
inspetor de soldagem nível II a interpretação de normas
técnicas.
 c) A distinção entre as diferentes modalidades do inspetor
de soldagem nível II está na capacidade do profissional em
utilizar as normas técnicas peculiares a cada modalidade.
 d) O candidato a inspetor de soldagem nível II deve possuir
maior tempo de experiência profissional do que o candidato a
inspetor de soldagem nível I, independente da escolaridade dos
mesmos.
 e) Considera-se candidato a inspetor de soldagem nível I o
elemento com curso superior de tecnologia de soldagem ou
engenharia. Independente do tempo de experiência profissional
do mesmo.

115. Exercícios
114) O revestimento de um eletrodo, após
ter sido submetido a umidade excessiva,
apresenta:
 a) Perda de aderência do revestimento.
 b) Ovalização.
 c) Excentricidade.
 d) Rebarbas.
 e) Trincas e alteração de cor no revestimento.

116. Exercícios
115) O teste magnético e o teste por ponto
são:
 a) Um exame de fácil execução e um meio rápido
e seguro para a identificação dos metais e ligas
metálicas menos utilizadas na indústria do petróleo.
 b) Um exame de fácil execução e um meio rápido
e pouco seguro para a identificação dos metais e
ligas metálicas mais utilizadas na indústria do
petróleo.
 c) Um exame de fácil execução e um meio lento e
seguro para a identificação dos metais e ligas
metálicas mais utilizadas na indústria do petróleo.
 d) Um exame de fácil execução e um meio rápido
e pouco seguro para a identificação dos não metais e
ligas metálicas menos utilizadas na indústria do
petróleo.

117. Exercícios

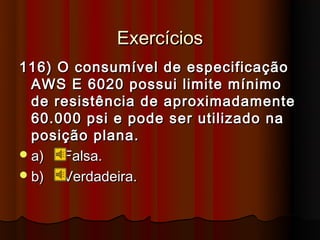

116) O consumível de especificação
AWS E 6020 possui limite mínimo
de resistência de aproximadamente
60.000 psi e pode ser utilizado na
posição plana.
 a) Falsa.
 b) Verdadeira.

118. Exercícios

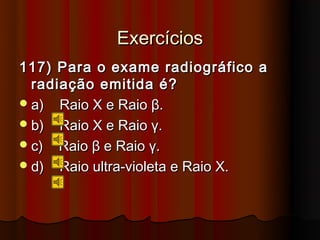

117) Para o exame radiográfico a
radiação emitida é?
 a) Raio X e Raio β.
 b) Raio X e Raio γ.
 c) Raio β e Raio γ.
 d) Raio ultra-violeta e Raio X.

119. Exercícios
118) O que é cordão de solda?
 a) É a superfície exposta da solda, por onde
foi executada a solda.
 b) Dispositivo para verificar a forma e
dimensão da solda.
 c) Depósito de solda resultante de um passe.
 d) Superfície de metal de base que será
fundida na soldagem.

120. Exercícios
119) Indique a afirmativa correta relativa ao
documento técnica Procedimento de
Soldagem da Executante.
 a) Existem duas afirmativas corretas.
 b) É um documento emitido pela Petrobrás, que
fornece ao soldador/operador de soldagem os dados
para a qualificação do procedimento de soldagem.
 c) É um documento emitido pela executante dos
serviços, para cada equipamento a se soldado.
 d) É um documento emitido pela Petrobrás, com
as informações de como deve ser executada a
soldagem.
 e) É um documento emitido pela executante dos
serviços, que contém as variáveis essenciais e não
essenciais dos processos de soldagem.

121. Exercícios

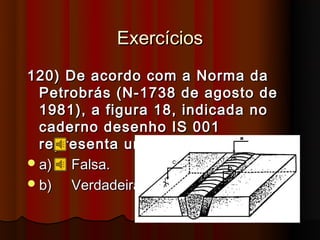

120) De acordo com a Norma da
Petrobrás (N-1738 de agosto de
1981), a figura 18, indicada no
caderno desenho IS 001
representa uma trinca ramificada.
 a) Falsa.
 b) Verdadeira.

122. Exercícios
121) Indique qual das afirmativas abaixo é
a correta:
 a) Consumível é todo material empregado na
deposição e que funde-se originando uma solda.
 b) Consumível é todo material empregado na
deposição ou proteção da solda.
 c) Consumível é todo material que funde-se
originando uma solda.
 d) Consumível é todo material empregado
apenas na proteção da solda.

123. Exercícios
122) Qual dos itens abaixo não é uma função do
eletrodo no processo de soldagem com eletrodo
revestido?
 a) Remover o hidrogênio diluído no metal depositado.
 b) Incorporar elementos de liga que proporcionem as
propriedades requeridas ao cordão da solda.
 c) Adicionar elementos que permitam desoxidar o
metal líquido.
 d) Adicionar elementos que permitam estabilizar o
arco.

124. Exercícios
123) O critério da classificação de fluxo, segundo
a AWS, para soldagem a arco submerso, é
baseado na:
 a) Granulometria do fluxo.
 b) Composição química do fluxo.
 c) Temperatura de ensaio de impacto.
 d) Avaliação de seu desempenho em composição
com um eletrodo nu de forma que se obtenha o valor
mínimo no ensaio de Charpy de 27 J a temperatura de –
40 graus Celsius.
 e) Avaliação de seu desempenho em combinação
com um eletrodo nu sob condições específicas de teste.

125. Exercícios
124) O que é goivagem por trás?
 a) É o processo de corte a arco usado para
fabricar bisel ou chanfro.
 b) É a remoção do metal de solda e do metal
de base pelo lado oposto de uma junta
parcialmente soldada, para assegurar
penetração completa pela subseqüente
soldagem pelo lado onde foi efetuada a
goivagem.
 c) As respostas 2 e 4 estão corretas.
 d) É a operação de fabricação de um bisel ou
chanfro pela remoção de material.

126. Exercícios
125) Marque a terminologia correta
indicada na figura representada pelas
letras “B”, de acordo com a norma da
Petrobrás (N-1738 de agosto de
1981).
 a) Deposição insuficiente.
 b) Convexidade excessiva.
 c) Concavidade excessiva
 d) Nenhuma das respostas está correta.

127. Exercícios
126) O que é junta?
 a) Região onde se inicia uma
soldagem.
 b) Região onde duas ou mais peças
serão unidas por soldagem.
 c) Porção da solda que foi fundida
durante a soldagem.
 d) Junção entre a face da solda e o
metal de base.

128. Exercícios
127) De acordo com a Norma da
Petrobrás (N-1738 de agosto de
1981), a figura indicada representa
uma mordedura.
 a) Verdadeira.
 b) Falsa.

129. Exercícios
128) Podemos utilizar o teste por
ponto e o teste magnético para
identificação de materiais, tanto na
inspeção de recebimento deste,
como durante as fases de
fabricação e montagem.
 a) Falsa.
 b) Verdadeira.

130. Exercícios
129) O que é inspetor de soldagem?
 a) É o profissional qualificado, empregado
pela executante dos serviços para exercer as
atividades de controle de qualidade relativas a
soldagem.
 b) É o profissional qualificado exclusivamente
em caldeiraria.
 c) É o profissional qualificado pela Petrobrás
para executar solda em todas as posições.
 d) É o profissional qualificado somente para
elaborar procedimento de soldagem.

131. Exercícios
130) O que é alicate de eletrodo?
 a) É o ângulo integral do chanfro entre as partes a
serem unidas por uma solda.
 b) É o ângulo que o eletrodo forma com a reta de
referência, perpendicular ao eixo da solda, no plano
comum ao eixo da solda e ao eixo do eletrodo.
 c) É o dispositivo usado para prender
mecanicamente o eletrodo enquanto conduz corrente
elétrica através dele.
 d) É um consumível utilizado na soldagem “TIG”.

132. Exercícios
131) O que é ângulo do chanfro?
 a) É o ângulo formado entre o eletrodo e a reta de
referência, perpendicular ao eixo da solda, ao plano
comum do eixo da solda e ao eixo do eletrodo.
 b) É o ângulo integral entre as bordas preparadas
dos componentes.
 c) É o ângulo formado com relação à superfície
do metal de base num plano perpendicular ao eixo
da solda.
 d) É o ângulo no qual o processo de união de
materiais onde apenas o metal de adição sofre
fusão, ou seja, o metal de base não participa da zona
fundida. O metal de adição se distribui por
capilaridade na fresta formada pelas superfícies da
junta após fundir-se.

133. Exercícios
132) O que é brazagem?
 a) Aplicação de calor na junta soldada,
imediatamente após a deposição da solda, com a
finalidade principal de remover hidrogênio difusível.
 b) Zona de fusão, a cada instante durante a
soldagem.
 c) União dos metais feita simplesmente na brasa.
 d) É o processo de união de materiais onde apenas o
metal de adição sofre fusão, ou seja, o metal de base
não participa da zona fundida. O metal de adição se
distribui por capilaridade na fresta formada pelas
superfícies da junta, após fundir-se.

134. Exercícios
133) O que é chapa ou tubo de teste?
 a) É uma peça soldada e identificada para
qualificação de procedimento de soldagem ou de
soldador ou de operador de soldagem.
 b) É uma chapa soldada com toda amperagem e
toda voltagem da máquina que posteriormente será
ensaiada mecanicamente.
 c) É uma chapa soldada com quaisquer que sejam os
eletrodos exceto o simajet.
 d) É uma peça soldada para qualificação de
soldadores, com a finalidade de reduzir o índice de
defeitos relacionado com a produção.

135. Exercícios
134) De acordo com a Norma da
Petrobrás (N-1738 de agosto de
1981), a figura indicada
representada pelas letras “A” e
“B”, é uma inclusão de escória.
 a) Falsa.
 b) Verdadeira.

136. Exercícios
135) O que é camada?
 a) É o conjunto de passes que são depositados
apenas por máquina de solda com corrente contínua.
 b) Depósito de um ou mais passes consecutivos
situado aproximadamente num mesmo plano.
 c) São filetes de solda parecidos com escama de
peixe.
 d) É um conjunto de passes depositados por
máquina de solda com corrente contínua e alternada.

137. Exercícios
136) De acordo com a Norma da
Petrobrás (N-1738 de agosto de
1981), a figura indicada
representada pela letra “B” é:
 a) Raiz da solda.
 b) Superfície da raiz.
 c) Concavidade.
 d) Falta de fusão.

138. Exercícios
137) A grande vantagem do teste magnético e
do teste por pontos é?
 a) É um exame lento e de baixo custo,
indispensável na inspeção de recebimento de
materiais e na separação de peças durante as fases
de fabricação e montagem.
 b) É que os resultados dos exames fornecem
dados qualitativos e quantitativos apenas
aproximados de alguns elementos do material.
 c) É um exame rápido e de baixo custo,
indispensável na inspeção de recebimento de
materiais e na separação de peças durante as fases
de fabricação e montagem.
 d) Os resultados podem também fornecer dados
imprecisos quando não são tomados os cuidados
com a limpeza da superfície e qualidade das

139. Exercícios
138) O que é ângulo de deslocamento ou de
inclinação do eletrodo?
 a) É o ângulo que o eletrodo forma em relação a
superfície do metal base num plano perpendicular ao
eixo da solda.
 b) É o ângulo que o eletrodo forma com uma reta
de referência, perpendicular ao eixo da solda e ou
eixo do eletrodo, de acordo com a geometria do
chanfro.
 c) É o ângulo formado entre o eletrodo e uma reta
de referência, perpendicular ao eixo da solda, no
plano comum ao eixo da solda e ao eixo do eletrodo.
 d) A resposta da opção “A” está correta.

140. Exercícios
139) De acordo com a Norma da
Petrobrás (N-1738 de agosto de
1981), marque na figura, todo o
conjunto de letras que
representam as juntas de
arestas.
 a) A, B, E, D.
 b) A, C, D, E.
 c) B, E, D, C.
 d) A, B, C, D.

141. Exercícios
140) Quanto menor for o
comprimento de onda, maior é a
capacidade da penetração da
radiação:
 a) Falsa.
 b) Verdadeira.

142. Exercícios
141) O que é certificado de qualificação
do soldador?
 a) Documento confirmando que o soldador
solda para ensaios destrutivos e não
destrutivos.
 b) Documento escrito certificando que o
soldador executa solda de acordo com
padrões preestabelecidos.
 c) Documento escrito certificando que o
soldador trabalhou em obras da Petrobrás.
 d) Documento comprovando que o
soldador executa todos os processos de
soldagem.

143. Exercícios
142) O que é ângulo de trabalho
 a) É o ângulo formado entre o eixo do
eletrodo e a superfície do metal de base no
plano perpendicular ao eixo da solda.
 b) É o ângulo integral do chanfro entre as
partes a serem unidas por uma solda.
 c) É o ângulo que o eletrodo forma com
uma reta de referência.
 d) É a separação entre os membros a
serem unidos na raiz da junta.

144. Exercícios
143) O que é eletrodo de tungstênio?
 a) É o eletrodo metálico usado em
soldagem ou corte com alma de tungstênio e
revestido de cobre.
 b) É o eletrodo metálico usado em
soldagem ou corte a arco elétrico, feito
principalmente de tungstênio.
 c) É o eletrodo metálico que somente é
usado no processo de soldagem “TIG e MIG”,
feito principalmente de tungstênio.
 d) É o eletrodo metálico feito
principalmente de tungstênio, usado em corte
a arco elétrico.

145. Exercícios
144) O que é corrente elétrica de
soldagem?
 a) É a corrente alternada de uma solda.
 b) É a corrente elétrica num circuito de
soldagem, durante a execução de uma
solda. c) Todas as respostas estão
corretas.
 d) É a corrente contínua de uma solda.

146. Exercícios
145) O que é eletrodo revestido?
 a) É todo eletrodo que produz escória.
 b) É todo eletrodo que tem revestimento e
produz escória.
 c) É o metal de adição composto,
constituído de uma alma de eletrodo no qual
um revestimento é aplicado, suficiente para
produzir uma camada de escória no metal de
solda. O revestimento pode conter materiais
que formam uma atmosfera protetora,
desoxidam o banho, estabilizam o arco e que
servem de fonte de adição metálicas à solda.
 d) Nenhuma das respostas está correta.

147. Exercícios
146) O que é cobre junta?
 a) É o dispositivo para verificar a forma e
dimensão de soldas
 b) É a junta entre dois membros alinhados
aproximadamente no mesmo plano.
 c) É a região onde duas ou mais peças
que serão unidas por soldagem.
 d) É o material (metal de base, solda,
material granulado, cobre ou carvão)
colocado na raiz da junta a ser soldada, com
a finalidade de suportar o metal fundido
durante a execução da soldagem.

148. Exercícios
147) O que é eficiência de uma junta?
 a) É a relação entre a resistência de uma
junta soldada e a resistência do metal de
base.
 b) É a porção da junta a ser soldada onde
os membros estão os mais próximos
possíveis entre si.
 c) É a relação entre a resistência da junta
soldada e do metal de adição.
 d) É a ordem pela qual são executadas as
soldas de um equipamento.

149. Exercícios
148) O que é atmosfera redutora?
 a) É a camada de gás inerte e de ozônio que sai
da poça de fusão.
 b) É o envoltório de gás que circunda a parte a
ser soldada ou brazada sendo o gás de composição
controlada com relação a composição química, ponto
de orvalho, pressão, vazão, etc. Como por exemplo
temos: gases inertes, hidrogênio e vácuo.
 c) É o ar atmosférico que penetra na poça de
fusão.
 d) Atmosfera protetora quimicamente ativa que a
temperatura elevada, reduz óxidos de metais ao seu
estado metálico.

150. Exercícios
149) O que é consumível?
 a) É o eletrodo que é consumido desde o
inicio até o final da construção de plataforma
ou um navio.
 b) É o eletrodo metálico usado em
soldagem ou corte elétrico feito
principalmente de tungstênio.
 c) É o material empregado na deposição
da solda, tais como: eletrodo, vareta, arame,
anel consumível, gás e fluxo.
 d) É todo material empregado somente na
deposição.

151. Exercícios
150) De acordo com a Norma da
Petrobrás (N-1738 de agosto de
1981), a figura indicada
representa?
 a) Falta de fusão.
 b) Abertura de raiz.
 c) Passe de solda.
 d) Camada.

152. Exercícios
151) Analisando uma radiografia
onde existe um vazio ou
descontinuidade há menos material
para absorver a radiação.
 a) Falsa.
 b) Verdadeira.

153. Exercícios
152) Porque antes da execução do teste por
ponto é necessário lançar mão do princípio
físico do magnetismo, que é uma
característica intrínseca dos materiais?
 a) Para separá-los em dois grupos: magnéticos,
não magnéticos.
 b) Para separá-los em um grupo: magnéticos que
é a propriedade apenas dos materiais ferro
magnéticos.
 c) Para separá-los em três grupos: magnéticos,
levemente magnéticos e não magnéticos.
 d) A resposta da letra “a” está correta.

154. Exercícios
153) O que é dimensão da solda (para solda
em ângulo de pernas iguais)?
 a) É o comprimento dos catetos do maior
triângulo mais a hipotenusa que pode ser inscrito
dentro da seção transversal de uma solda.
 b) É o comprimento dos catetos do maior
triângulo retângulo isóscele que pode ser inscrito
dentro da seção transversal de uma solda.
 c) É o comprimento dos catetos do maior
triângulo escaleno que pode ser inscrito dentro da
seção transversal de uma solda.
 d) Nenhuma das respostas acima.

155. Exercícios
154) O que é corpo de prova?
 a) Peça soldada para qualificação de
procedimento de soldagem, soldadores e de
operadores de soldagem.
 b) Chapa soldada como extensão de uma das
juntas soldadas do equipamento, com a finalidade de
executar ensaios mecânicos, químicos ou
metalográficos.
 c) É a amostra retirada da chapa de teste para
fazer ensaios de líquidos penetrantes.
 d) É a amostra retirada e identificada da chapa
ou tubo de teste para executar ensaios mecânicos,
químicos ou metalográficos.

156. Exercícios
155) Qual é a seqüência dos chanfros
que está correta.
 a) Chanfro em J, L, U, K, V, duplo U, X,
meio V.
 b) Chanfro em J, duplo U, J, Y, K e meio V.
 c) Chanfro em V, duplo V, U, Y, J, K, H,
chanfro reto e meio V.
 d) Chanfro em J, U, V, K, X, duplo U, J,
meio V e chanfro reto.

157. Exercícios
156) Insuficiência de metal
depositado, na raiz e na face de
fusão é chamado de deposição
insuficiente.
 a) Verdadeira.
 b) Falsa.

158. Exercícios
157) De que depende a quantidade de
radiação absorvida?
a) Depende da fonte de radiação.
b) Depende do maior comprimento de
onda.
c) Depende da espessura do material.
d) Depende da composição química do
material.

159. Exercícios
158) O que é eletrodo de carvão?
 a) É um eletrodo de corte que solta muita
fumaça.
 b) É um eletrodo usado em corte ou soldagem a
arco elétrico, consistindo de uma vareta de carbono
ou grafite que pode ser revestida com cobre ou outro
tipo de revestimento.
 c) É um eletrodo usado somente em corte a arco
elétrico, consistindo de uma vareta de carbono ou
grafite que pode ser revestida com cobre ou outro
tipo de revestimento.
 d) É um eletrodo que ao mesmo tempo é básico,
rutílico e celulósico.

160. Exercícios
159) De acordo com a Norma da
Petrobrás (N-1738 de agosto de
1981), a figura representa:
 a) Concavidade excessiva.
 b) Embicamento.
 c) Deformação angular excessiva.

161. Exercícios
160) O que é eletrodo nu?
 a) O metal de adição constituído de um metal ligado
ou não forma de arame, tira ou barra sem nenhum
revestimento, apenas pintado.
 b) É o metal de adição após retirarmos o seu
revestimento ou pintura.
 c) É um metal de adição constituído de um metal
ligado ou não forma de arame, tira ou barra sem
nenhum revestimento ou pintura nele aplicado além
daquele concomitante à sua fabricação ou preservação.
 d) Todas as respostas estão corretas.

162. Exercícios
161) O que é face de fusão?
 a) É a superfície de um componente
preparada para conter solda.
 b) É a superfície do metal de base que
será fundida na soldagem.
 c) É a superfície exposta da solda, pelo
lado por onde a solda foi executada.
 d) É a porção da face chanfro adjacente a
raiz da junta.

163. Exercícios
162) Por causa do perigo da radiação
sempre presente, as fontes radioativas
devem ser manejadas com muito
cuidado: São necessários aparelhos
que permitam guarda-las, transporta-
las e utiliza-las em condições de
segurança total. Estes aparelhos
consistem de uma blindagem ou
carcaça protetora de chumbo,
tungstênio ou urânio 238.
 a) Falsa.
 b) Verdadeira.

164. Exercícios
163) O que é garganta efetiva?
 a) É a distância máxima da raiz da
solda à sua face mais qualquer reforço.
 b) É a distância mínima da raiz da
solda à sua face menos qualquer
reforço.
 c) É a região onde duas ou mais
peças serão unidas por soldagem.
 d) Todas as respostas estão

165. Exercícios
164) O que é gás de proteção?
 a) É o gás que quimicamente não combina
com metal de base ou metal de adição.
 b) É o gás usado somente no processo
TIG.
 c) É o gás usado somente no processo
MIG e MAG.
 d) É o gás utilizado para prevenir
contaminação não desejada pela atmosfera.

166. Exercícios
164) O que é gás de proteção?
 a) É o gás que quimicamente não
combina com metal de base ou metal de
adição.
 b) É o gás usado somente no
processo TIG.
 c) É o gás usado somente no processo
MIG e MAG.
 d) É o gás utilizado para prevenir

167. Exercícios
166) De acordo com a Norma da
Petrobrás (N-1738 de agosto de
1981), a garganta de solda só
existe na solda em ângulo:
 a) Falsa.
 b) Verdadeira.

168. Exercícios
167) O que é dimensão da solda (para
solda em chanfro)?
 a) É a penetração da junta (profundidade
do bisel mais a penetração da raiz quando
esta é especificada) ou seja: A dimensão de
uma solda em chanfro e a garganta efetiva
deste tipo de solda são a mesma coisa.
 b) É a medida de toda a extensão de uma
solda em chanfro incluindo a perna.
 c) É a medida de toda a extensão de uma
solda em chanfro.
 d) Todas as respostas estão certas.

169. Exercícios
168) O que é corte com eletrodo de carvão?
 a) É o processo de corte a arco elétrico no qual
os metais são separados por fusão devido ao calor
formado pelo arco voltaico e um jato de ar
comprimido.
 b) É o processo de corte a arco elétrico no qual os
metais são separados por fusão devido ao calor
gerado pelo arco voltaico formado entre um eletrodo
de grafite e o metal de base.
 c) É o processo usado na goivagem de solda e
contra solda.
 d) Nenhuma das respostas está correta.

170. Exercícios
169) Após a separação dos metais
pelo teste magnético e
identificando o mesmo, que
propriedade deve ser analisada
para execução do teste por
ponto?
 a) Propriedade física.
 b) Física e química.
 c) Nenhuma das respostas está

171. Exercícios
170) O que é dimensão da solda (para solda
em ângulo de pernas desiguais)?
 a) É o comprimento dos catetos do maior
triângulo-retângulo que pode ser inscrito na seção
transversal da solda.
 b) É o comprimento dos catetos do maior
triângulo-retângulo isósceles que pode ser inscrito na
seção transversal da solda.
 c) É o comprimento da hipotenusa do maior
triângulo-retângulo que pode ser inscrito na seção
transversal da solda.
 d) É o comprimento dos catetos do maior
triângulo-retângulo que pode ser inscrito na seção
transversal da junta.

172. Exercícios
171) O que é face de chanfro?
 a) É a superfície de um membro que faz
parte do chanfro.
 b) É a superfície exposta da solda pelo
lado por onde a solda foi executada.
 c) É a porção da face do chanfro
adjacente e raiz da junta.
 d) É a superfície de um componente
preparado para conter solda.

173. Exercícios
172) O que é escama de solda?
 a) São camadas de solda que assemelham-se
principalmente à escamas de tubarão.
 b) São deposições que assemelham-se
principalmente à escamas de bacalhau.
 c) É o aspecto da face da solda semelhante à
escamas de peixe. Em deposição sem oscilação
transversal, assemelha-se a uma fileira de letras em
v, em deposição com oscilação transversal
assemelha-se à escamas entrelaçadas.
 d) É o aspecto da face da solda semelhante à
escamas de peixe. Em deposição sem oscilação
transversal, assemelha-se a uma fileira de letras em
v, em deposição sem oscilação transversal
assemelha-se à escamas entrelaçadas.

174. Exercícios
173) Qual a norma da Petrobrás que
representa o método de inspeção para o
reconhecimento de metais e ligas
metálicas mais utilizadas na indústria do
petróleo?
 a) N-133.
 b) N -1591.
 c) N-1592.
 d) N-1598.

175. Exercícios
174) O que é eletrodo pra solda a arco?
 a) É um eletrodo usado para soldar
somente solda circunferências.
 b) É um eletrodo usado para soldar
somente na posição plana.
 c) É um eletrodo usado para soldar em
todas as posições de soldagem.
 d) É um componente do circuito de solda
através do qual a corrente é conduzida entre
o alicate de eletrodo e o arco.

176. Exercícios
175) Como são os raios γ?
 a) São ondas eletromagnéticas de alto
comprimento de onda e com as diferentes
propriedades dos raios X.
 b) São ondas eletromagnéticas de baixo
comprimento de onda e com as diferentes
propriedades dos raios X.
 c) São ondas eletromagnéticas de alto
comprimento de onda e com as mesmas
propriedades dos raios X.
 d) São ondas eletromagnéticas de baixo
comprimento de onda e com as mesmas
propriedades dos raios X.

177. Exercícios
176) O que é face da solda?
 a) É a porção da face do chanfro adjacente
a raiz da junta.
 b) É a superfície do metal de base que será
fundida na soldagem.
 c) É a superfície de um membro que faz
parte do chanfro.
 d) É a superfície exposta da solda, pelo lado
por onde a solda foi executada.

178. Exercícios
177) O que é zona de ligação?
 a) É a região da junta soldada que
envolve a zona de ligação.
 b) É a região da junta soldada que
envolve a zona que sofre fusão durante a
soldagem.
 c) É a região onde duas ou mais peças
serão unidas por soldagem.
 d) É a região do metal de base que sofre
fusão durante a soldagem.

179. Exercícios
178) Inclusão metálica é a inclusão
de elemento de liga ou impurezas
concentradas, retidos na zona
fundida.
 a) Verdadeira.
 b) Falsa.

180. Exercícios
179) O que é gabarito de solda?
 a) É o dispositivo fixo para verificar a forma
e a dimensão de soldas.
 b) É a solda feita no mesmo padrão tanto
com corrente contínua quanto com corrente
alternada.
 c) É o dispositivo para verificar a
penetração e a face da solda.
 d) É o dispositivo usado para realizar solda
com máquina muito bem regulada.

181. Exercícios
180) O que é zona de fusão?
 a) É a região do metal de base que sofre
fusão durante a soldagem.
 b) É a região da junta soldada que sofre
fusão durante a soldagem.
 c) É a região da junta soldada que envolve
a zona que sofre fusão durante a soldagem.
 d) É a região do metal de base que não
sofre fusão durante a soldagem.

182. Exercícios
181) O que são equipamentos de
soldagem?
 a) São produtos de fabricação, construção
e ou montagens de juntas soldadas, tais
como: Equipamentos de caldeira, tubulação,
estruturas metálicas, oleodutos e gasodutos.
 b) São máquinas, ferramentas,
instrumentos, estufas e dispositivos
empregados na operação de soldagem.
 c) São todos materiais utilizados pelo
soldador para executar solda na sobre
cabeça.
 d) Nenhuma das respostas está correta.

183. Exercícios
182) Quais as condições necessárias para a
geração de raios X?
 a) Pastilhas para a emissão da radiação, fonte de
elétrons, alvo para ser atingido pelos elétrons (foco).
 b) Fonte de elétrons, acelerador de elétrons na
direção desejada, pastilha para emissão dos
elétrons.
 c) Pastilhas para emissão dos elétrons, pastilha
para emissão da radiação, acelerador de elétrons na
direção desejada.
 d) Fonte de elétrons, alvos a serem atingidos
pelos elétrons (foco), acelerador na direção
desejada.

184. Exercícios
183) De acordo com a Norma da
Petrobrás (N-1738 de agosto de
1981), a figura representa é:
 a) Mordedura.
 b) Mordedura na raiz.
 c) Deposição insuficiente.
 d) Concavidade.

185. Exercícios
184) O que é zona fundida?
 a) É a região do metal de base que não
sofre fusão durante a soldagem.
 b) É a região da junta soldada que não
sofre fusão durante a soldagem.
 c) É a região da junta soldada que sofre
fusão durante a soldagem.
 d) É a região da junta soldada que
envolve a zona que sofre fusão durante a
soldagem.

186. Exercícios
185) O que é equipamento?
 a) São todos os produtos que usamos em
um processo de soldagem.
 b) É o produto da fabricação e ou
montagem soldada, tais como: Equipamento
de caldeira, tubulação, estrutura metálica,
oleodutos e gasodutos.
 c) Nenhuma das respostas está correta.
 d) São os dispositivos usados em
montagem de qualquer obra.

187. Exercícios
186) O que é fluxo?
 a) É todo consumível usado no processo de
soldagem TIG.
 b) É o material usado para prevenir, dissolver
ou facilitar a remoção de óxidos e outras
substâncias indesejáveis.
 c) É todo material usado no processo de
soldagem.
 d) É o material usado exclusivamente na
soldagem a arco submerso.

188. Exercícios
187) O reconhecimento dos metais
e ligas metálicas no exame de
teste por ponto e teste magnético
é feito através de propriedade
física e propriedade química.
 a) Falsa.
 b) Verdadeira.

189. Exercícios
188) De acordo com a Norma da
Petrobrás (N-1738 de agosto de
1981), a figura representa:
 a) Face de fusão.
 b) Zona de ligação.
 c) Zona fundida.
 d) Abertura de raiz.

190. Exercícios
189) O que é gás inerte?
 a) É o gás utilizado para prevenir
contaminação indesejada pela
atmosfera.
 b) É o gás utilizado no processo de
soldagem oxi-acetileno.
 c) É o gás altamente tóxico.
 d) É o gás que normalmente não
quimicamente combina com metal de
base ou metal de adição.

191. Exercícios
190) O que é geometria da junta?
 a) É o processo de corte a arco para fabricar
um bisel ou chanfro.
 b) É a forma e dimensões da seção
transversal de uma junta antes da soldagem.
 c) É a definição na qual o ângulo da junta
será soldada.
 d) É a forma e dimensões da seção
transversal de uma junta depois da soldagem.

192. Exercícios
191) O que é posição vertical?
 a) Posição de soldagem na qual o eixo da solda é
aproximadamente vertical, sendo quem para tubos, é
a posição da junta na qual a soldagem é executada
com o tubo na posição horizontal, sendo este girado
ou não.
 b) Posição na qual a soldagem é executada na
parte interior da junta.
 c) Posição de soldagem executada em uma peça
com inclinação entre 75° a 90° sem levar em
consideração o eixo de rotação de face.
 d) Posição de soldagem usada para soldar a parte
superior da junta à face soldada, é aproximadamente
horizontal.

193. Exercícios
192) Como são produzidos os raios X?
 a) São produzidos eletricamente e são formados
pela interação de elétrons em alta velocidade com a
matéria.
 b) São produzidos eletricamente e são formados
pela interação de elétrons em baixa velocidade com
a matéria.
 c) São produzidos positivamente e são formados
pela interação de prótons em baixa velocidade com a
matéria.
 d) São produzidos eletricamente e não são
formados pela interação de elétrons em alta
velocidade com a matéria.

194. Exercícios
193) O que é metal de adição?
 a) É o metal a ser soldado, brazado ou
cortado.
 b) É o metal a ser adicionado à soldagem
de uma junta.
 c) É o deposito efetuado seguindo a linha
de solda, sem movimento lateral apreciável.
 d) É a porção de solda que foi fundida
durante a soldagem.

195. Exercícios
194) O que é pós aquecimento?
 a) É a aplicação de calor na junta soldada,
anteriormente a deposição da solda, com a finalidade
principal de remover hidrogênio difusível.
 b) É a aplicação de calor na junta soldada,
imediatamente após deposição da solda, com a
finalidade principal de remover hidrogênio difusível.
 c) É a aplicação de calor imediatamente após
deposição da solda, com a finalidade principal de
remover hidrogênio difusível.
 d) É a aplicação de calor nos intervalos dos
passes de solda com a finalidade de acrescentar
hidrogênio difusível.

196. Exercícios
195) O que é posição sobre cabeça?
 a) É a posição na qual a soldagem é
executada pelo lado superior da junta.
 b) É a solda executada na posição sobre
cabeça.
 c) É a posição na qual a soldagem é
executada pelo lado inferior da junta.
 d) É a posição de soldagem e executada
exclusivamente em junta de topo.

197. Exercícios
196) O que é metal de solda?
 a) É metal a ser soldado, brazado ou
cortado.
 b) É metal a ser adicionado na soldagem
de uma junta.
 c) É a porção de solda que foi fundida
durante a soldagem.
 d) É o metal de adição que foi depositado
durante a operação de soldagem.

198. Exercícios
197) De acordo com a Norma da
Petrobrás (N-1738 de agosto de
1981), a figura representa:
 a) Trinca de margem.
 b) Trinca sob cordão.
 c) Trinca ramificada.
 d) Trinca transversal.

199. Exercícios
198) O que é metal depositado?
 a) Todas as respostas estão
corretas.
 b) É o metal a ser soldado, brazado
ou cortado.
 c) É o metal a ser adicionado na
soldagem de uma junta.
 d) É o metal de adição que foi
depositado durante a operação de
soldagem.

200. Exercícios
199) O que é operador de soldagem?
 a) É o elemento capacitado para soldar os
processos de soldagem.
 b) É o elemento capacitado a operar
máquina ou equipamento de soldagem
automática.
 c) É o elemento capacitado para soldar
exclusivamente no processo de soldagem por
arco submerso.
 d) É o elemento capacitado para soldar
apenas na posição 6G.

201. Exercícios
200) O que é pré-aquecimento?
 a) É a aplicação de calor na junta soldada,
imediatamente após a deposição da solda com a
finalidade principal de remover hidrogênio difusível.
 b) É a aplicação de calor no metal de base
imediatamente antes da soldagem, brazagem ou
corte.
 c) É a aplicação de calor no metal de base
imediatamente antes da soldagem.
 d) É o pré-aquecimento de uma porção especifica
localizada.

202. Exercícios
201) O que é perna de solda?
 a) É a mínima distância da raiz da
junta à margem da solda em ângulo.
 b) É a posição na qual a soldagem e
executada pelo lato interior da junta.
 c) É a zona em fusão a cada instante
durante uma soldagem.
 d) Nenhuma das respostas está
correta.

203. Exercícios
202) Quando o material radiografado
não apresentar vazio ou
descontinuidade, a quantidade de
radiação não é a mesma em todas
as regiões.
 a) Verdadeira.
 b) Falsa.

204. Exercícios
203) O que é passe estreito?
 a) É o deposito efetuado com movimento
lateral (oscilação transversal) em relação a
linha de solda.
 b) É o deposito efetuado seguindo a linha
de solda sem movimento lateral apreciável.
 c) São passes ou camadas com eletrodos
de pequeno diâmetro.
 d) São passes ou camadas depositadas
em condições que permitam as modificações
estruturais dos passes ou camadas
anteriores e de suas zonas afetadas
termicamente.

205. Exercícios
204) Quando elétrons de suficiente
energia colidem com o núcleo de
átomos são gerados raios X
contínuos.
 a) Verdadeira.
 b) Falsa.

206. Exercícios
205) O que é penetração total da junta?
 a) Distância da raiz da junta à margem da solda
em ângulo.
 b) Profundidade com que a solda se prolonga na
raiz da junta medida na linha de centro da seção
transversal da raiz.
 c) Posição na qual a soldagem é executada pelo
lado inferior da junta.
 d) Penetração da junta na qual o metal de solda
preenche totalmente o chanfro, fundindo-se
completamente com o metal de base em toda
extensão das faces do chanfro.

207. Exercícios
206) O que é solda de aresta?
 a) É a solda executada em uma junta de
ângulo.
 b) É a solda executada em uma junta de
aresta.
 c) É a união localizada de metais e não
metais produzida pelo aquecimento.
 d) É a união localizada de metais e não
metais produzida pelo resfriamento.

208. Exercícios
207) O que é junta de aresta?
 a) É a junta em que, numa seção transversal, os
componentes a soldar apresentam-se sob forma de
ângulo.
 b) É a junta soldada, cuja composição química do
metal de base das peças difere entre si
significativamente.
 c) É a junta formada por dois componentes a
soldar de tal maneira que as superfícies sobrepõem-
se.
 d) É a junta em que, numa seção transversal, as
bordas dos componentes a soldar formam,
aproximadamente, um ângulo de 180°.

209. Exercícios
208) O que é penetração da raiz?
 a) É a profundidade com que a solda se prolonga
na raiz da junta medida na linha de centro da seção
transversal da raiz.
 b) É a penetração da junta na qual o metal de
solda preenche totalmente o chanfro, fundindo-se
completamente ao metal de base em toda extensão
das faces do chanfro.
 c) É a distância da junta a margem da solda em
ângulo.
 d) É a profundidade mínima da solda em juntas
com chanfro ou solda de fechamento, medida entre a
face da solda e sua extensão na junta, exclusive
reforço. A penetração da junta pode incluir a
penetração da raiz.

210. Exercícios
209) O que é passe oscilante?
 a) É o depósito efetuado segundo a linha
de solda sem movimento lateral apreciável.
 b) É o passe de solda efetuado num plano
entre 75° e 90°.
 c) Nenhuma das respostas está correta.
 d) É o depósito efetuado com movimento
lateral (oscilação transversal) em relação a
linha de solda.

211. Exercícios
210) A capacidade de reação
apresentada durante o teste por
pontos é denominado reação
espontânea ou reação forçada por
eletrólise.
 a) Falsa.
 b) Verdadeira.

212. Exercícios
211) O que é goivagem?
 a) É o processo de corte a arco usado
para fabricar um bisel ou chanfro.
 b) É a operação de fabricação de um bisel
ou chanfro pela remoção de material.
 c) Todas as respostas anteriores estão
corretas.
 d) É a remoção do metal de solda e do
metal de base pelo lado oposto de uma junta
parcialmente soldada, para assegurar
penetração completa pela subseqüente
soldagem pelo lado onde foi efetuado a
goivagem.

213. Exercícios
212) Marque a terminologia correta indicada na
figura, de acordo com a norma da Petrobrás
(N-1738 de agosto de 1981), onde estão
localizadas as trincas de raiz.
 a) No metal de base e zona afetada termicamente.
 b) Na zona fundida e zona de ligação.
 c) Na margem da solda e na zona fundida.
 d) Na zona fundida e zona afetada termicamente.

214. Exercícios
213) O que é solda?
 a) É a união localizada de metais ou não metais produzida
pelo aquecimento dos materiais a temperatura adequada com
ou sem aplicação de pressão ou pela aplicação apenas e ou
com ou sem a participação de metais de adição.
 b) É a união localizada de metais ou não metais produzida
pelo resfriamento dos materiais a temperatura adequada com
ou sem aplicação de pressão ou pela aplicação apenas e ou
com ou sem a aplicação de metais de adição.
 c) É o revestimento com uma ou mais camadas de solda
depositada na face do chanfro destinado principalmente a
facilitar as operações subseqüentes da soldagem.
 d) É a união localizada de metais ou não metais produzida
pelo aquecimento dos materiais a alta temperatura, com ou
sem aplicação de pressão ou pela aplicação apenas e ou com
ou sem a participação de metais de adição.

215. Exercícios
214) O que é passe de revestimento?
 a) É o passe de solda efetuado utilizando a
máquina com amperagem para melhorar as
propriedades da zona fundida e do metal de base.
 b) É o deposito efetuado seguindo a linha de
solda sem movimento lateral apreciável.
 c) É o passe ou camada depositada em
condições que permitam a modificação estrutural do
passe ou camada anterior e de suas zonas afetadas
termicamente.
 d) É o deposito efetuado com movimento lateral
(oscilação transversal) em relação a linha de solda.

216. Exercícios
215) O que é junta de ângulo?
 a) É a junta em que, numa secção transversal, os
componentes a solda apresentam-se sob forma de
um ângulo. As juntas podem ser: junta de ângulo em
quina, junta ângulo em L, junta de ângulo em T, junta
em ângulo.
 b) A resposta “d” está correta.
 c) A resposta “a” está errada.
 d) É a união obtida por soldagem, de dois ou mais
componentes incluindo: zona fundida, zona de
ligação, zona afetada termicamente e metal de base
nas proximidades da solda.

217. Exercícios
216) Como é chamado o filme após a
radiação atravessar o material
formando uma imagem deste?
 a) Máscara.
 b) Negativo.
 c) Fotografia.
 d) Radiografia.

218. Exercícios
217) De acordo com a norma da Petrobrás (N-1738 de
agosto de 1981), marque seqüência correta de
terminologia indicada na figura .
 a) “A”, “C”, “B”, Abertura de raiz, raio do chanfro, ângulo do
chanfro ou ângulo do bisel.
 b) “C”, “B”, “A”, Ângulo do chanfro, abertura de raiz e raio
do chanfro.
 c) “C”, “A”, “C”, Abertura de raiz, ângulo do bisel e raio do
chanfro.
 d) “A”, “B”, “C”, Abertura de raiz, raio do chanfro, ângulo do
chanfro ou ângulo do bisel.

219. Exercícios
218) O que é solda heterogênea?
 a) É a solda executada utilizando
materiais da mesma composição química.
 b) É a solda cuja composição química da
zona fundida difere significativamente do(s)
metal(is) de base que se refere aos
elementos de liga.
 c) É o processo utilizado para unir
materiais por meio de solda.
 d) É a solda executada em uma junta de
topo.

220. Exercícios
219) O que é tensão residual?
 a) É a tensão remanescente numa estrutura ou
membro como resultado de tratamento térmico ou
mecânicos ou de ambos os tratamentos. A origem da
tensão na soldagem deve-se principalmente a
contração do material fundido ao resfriar-se a partir
da linha de sólidos até a temperatura ambiente.
 b) É a região do metal que não sofre fusão
durante a soldagem.
 c) É a tensão no metal resultante da distribuição
não uniforme da temperatura.
 d) É a região do metal base que não foi fundida
durante a soldagem, mas cujas propriedades
mecânicas e micro-estruturas foram afetadas devido
a geração de calor.

221. Exercícios
220) Mordedura de raiz e uma
descontinuidade típica somente de
face.
 a) Verdadeira.
 b) Falsa.

222. Exercícios
221) De acordo com a norma da
Petrobrás (N-1738 de agosto de
1981), falta de fusão pode estar
localizada entre os passes de uma
solda.
 a) Falsa.
 b) Verdadeira.

223. Exercícios
222) O que é junta dissimilar?
 a) É uma junta formada por dois
componentes a soldar de maneira que suas
superfícies sobrepõem-se.
 b) É a junta soldada, cuja composição
química do metal de base dos componentes
difere entre si significativamente.
 c) É a junta soldada entre dois membros
alinhados aproximadamente num mesmo
plano.
 d) Todas as respostas estão corretas.

224. Exercícios
223) De acordo com a norma da
Petrobrás (N-1738 de agosto de
1981), marque a terminologia correta
indicada na figura .
 a) Trinca de cratera.
 b) Trinca interlamelar.
 c) Trinca de raiz.
 d) Nenhuma das respostas está correta.

225. Exercícios
224) O que é goivagem a arco?
 a) Todas as respostas estão corretas.
 b) É a operação de fabricação de bisel ou
chanfro pela remoção de material.
 c) É a remoção do metal de solda e do
metal de base pelo lado oposto de uma junta
parcialmente soldada, para assegurar a
penetração completa pela subseqüente
soldagem pelo lado onde foi efetuada a
goivagem.
 d) É o processo de corte a arco usado
para fabricar um bisel ou chanfro.

226. Exercícios
225) O que é vareta de solda?
 a) Nenhuma das respostas está correta.
 b) É o tipo de metal de adição utilizado
para soldagem ou brazagem no qual conduz
corrente elétrica moderada.
 c) É o tipo de metal de adição utilizado
para soldagem ou brazagem no qual não
conduz corrente elétrica durante a soldagem.
 d) É o tipo de metal de adição utilizado
para soldagem ou brazagem na qual conduz
corrente elétrica durante o processo.

227. Exercícios
226) De acordo com a norma da
Petrobrás (N-1738 de agosto de
1981), na figura a letra “a”
indicada representa uma
convexidade.
 a) Verdadeira.
 b) Falsa.

228. Exercícios
227) O que é soldador?
 a) É a pessoa qualificada para executar
inspeção em junta a ser soldada.
 b) É a pessoa capacitada a executar
soldagem manual e ou semi-automática.
 c) É a pessoa qualificada para fazer
manutenção de máquina de solda.
 d) Nenhuma das respostas está
correta.

229. Exercícios
228) O que é tensão térmica?
 a) É a tensão uniforme através do
arco elétrico da soldagem.
 b) É a tensão feita durante um
tratamento térmico.
 c) É a tensão através do arco
submerso na soldagem.
 d) É a tensão no metal resultante da
distribuição não uniforme de
temperatura.

230. Exercícios
229) O que é taxa de deposição?
 a) É o peso do material depositado
por unidade de tempo.
 b) É a taxa de material removida de
uma solda.
 c) É o peso do material por intervalo
de tempo.
 d) É a taxa paga ao metal depositado
por unidade de tempo.

231. Exercícios
230) O que é margem de solda?
 a) É à distância da raiz da junta à margem da
solda do ângulo.
 b) É a junção entre a face da solda e o metal
de base.
 c) É a profundidade que a solda se prolonga
na raiz da junta medida na linha de centro da
seção transversal da raiz.
 d) Todas as respostas estão corretas.

232. Exercícios
231) O que é metal de base?
 a) É o metal a ser soldado, brazado ou
cortado.
 b) É o metal a ser adicionado na
soldagem da junta.
 c) A resposta da letra “A” está errada.
 d) A resposta da letra “A” está
rigorosamente certa.

233. Exercícios
232) O que é tratamento térmico?
 a) É a tensão remanescente numa estrutura ou
membro de estrutura resultante do tratamento
térmico, mecânico ou ambos tratamentos.
 b) É a tensão remanescente numa estrutura,
devido ao tipo de metal de adição utilizado para
soldagem ou brazagem com aplicação de calor
controlado.
 c) É a taxa de deposição do metal com aplicação
de calor adequado.
 d) É qualquer tratamento térmico subseqüente a
soldagem, destinado a alivia tensões residuais ou
alterar propriedades mecânicas ou características
metalúrgicas da junta soldada. Consiste do
aquecimento interno da estrutura ******* e uma
temperatura adequada seguido de resfriamento

234. Exercícios
233) O que é solda em ângulo?
 a) É a solda da seção vertical
aproximadamente triangular que une duas
superfícies em ângulo.
 b) É a solda da seção transversal
aproximadamente triangular que une duas
superfícies em ângulo.
 c) É a solda de fusão sem participação do
metal de adição.
 d) É a solda da seção plana
aproximadamente triangular que une duas
superfícies em ângulo.

235. Exercícios
234) O que é solda de topo?
 a) É a solda executada na posição
vertical.
 b) É a solda executada em uma junta
de topo.
 c) É a região da junta soldada que
sofre fusão durante a soldagem.
 d) É a solda executada por eletrodo
revestido.

236. Exercícios
235) Marque a terminologia correta
indicada na figura representada pelas
letras “A”, “B”, de acordo com a norma
da Petrobrás (N-1738 de agosto de
1981).
 a) Falta de fusão.
 b) Inclusão de escória.
 c) Concavidade.
 d) Cavidade alongada.

237. Exercícios
236) O que é martelamento?
 a) É o trabalho mecânico, aplicado a zona fundida da
solda por meio de impacto destinado a deformar a junta
soldada.
 b) É o trabalho mecânico utilizado na raiz da junta.
 c) É o trabalho mecânico, aplicado a zona fundida da
solda por meio de impacto destinado a controlar
deformações da junta.
 d) A resposta representada pela letra c está
totalmente errada.

238. Exercícios
237) O que é tensão do arco?
 a) É a tensão remanescente numa estrutura
ou membros de estrutura como resultado de um
tratamento térmico ou mecânico.
 b) É a tensão do metal resultante de
distribuição não uniforme de temperatura.
 c) Nenhuma das respostas está correta.
 d) É a tensão através de um arco elétrico na
soldagem.

239. Exercícios
238) Marque a terminologia correta
indicada na figura, de acordo com a
norma da Petrobrás (N-1738 de agosto
de 1981).
 a) Trinca ramificada.
 b) Trinca irradiante.
 c) Trinca estrela.
 d) Trinca sob cordão.

240. Exercícios
239) O que é soldagem?
 a) É o processo utilizado para unir
materiais por meio de solda.
 b) É a solda na qual a continuidade é
interrompida por espaçamento sem solda.
 c) É a região do metal de solda que sofre
fusão durante a soldagem.
 d) É a solda executada em uma junta com
bisel previamente preparado.

241. Exercícios
240) O que é seqüência de soldagem?
 a) É a ordem pela qual os passes de solda
multi-passes são depositados com relação a
seção transversal da junta.
 b) É a aplicação de calor no metal de base
imediatamente antes da soldagem, brazagem
ou corte.
 c) É a ordem pela qual são executadas as
soldas de um equipamento.
 d) Nenhuma das respostas está correta.

242. Exercícios
241) Marque a terminologia correta
indicada na figura, de acordo com a
norma da Petrobrás (N-1738 de agosto
de 1981)
 a) Ângulo excessivo de reforço.
 b) Reforço excessivo.
 c) Sobreposição.
 d) Ângulo de chanfro.

243. Exercícios
242) O que é temperatura interpasse?
 a) É qualquer tratamento térmico subseqüente a
soldagem, destinado a aliviar tensões residuais ou
alterar propriedades mecânicas ou características
metalúrgicas da junta soldada. Constituído de
aquecimento uniforme da estrutura ou parte dela a
uma temperatura adequada seguida de resfriamento.
 b) É o calor depositado sem controle de
temperatura
 c) É o calor aplicado após a conclusão da
soldagem afim de melhorar as tensões internas da
junta soldada.
 d) Em soldagem multi-passes é a temperatura
(mínima ou máxima como especificado) do metal de
solda depositado antes do passe seguinte ser
começado.

244. Exercícios
243) O que é soldabilidade?
 a) É a capacidade elástica de um material a ser
soldada sobre pressão controlada.
 b) É o tipo de metal de adição utilizado para
soldagem ou brazagem, o qual não conduz corrente
elétrica durante o processo de soldagem.
 c) É o processo utilizado para unir materiais por
meio de solda.
 d) É a capacidade de um material ser soldado,
sob condições de fabricação obrigatórias a uma
estrutura especifica adequadamente projetada, e de
apresentar desempenho satisfatório em serviços.

245. Exercícios
244) Das recomendações abaixo, indique a que
não se aplica quando se deseja minimizar os
efeitos da contração em solda de topo.
 a) Reduzir o ângulo do chanfro e usar grande
abertura de raiz.
 b) Evitar reforço excessivo.
 c) Usar o maior número possível de eletrodo de
pequeno diâmetro.
 d) Usar processos com alta taxa de deposição de
metal de adição.
 e) Usar chanfro em X.

246. Exercícios
245) O que é junta sobreposta?
 a) É a junta formada por dois componentes a soldar,
de tal maneira que suas superfícies se sobrepõem.
 b) É a junta em que, numa seção transversal, as
bordas dos componentes a soldar, formam
aproximadamente, um ângulo de 180°.
 c) É a junta entre dois membros alinhados
aproximadamente no mesmo plano.
 d) É a união obtida por soldagem de dois ou mais
componentes a soldar.

247. Exercícios
246) O que é soldagem a arco?
 a) Nenhuma das respostas está correta.
 b) É a solda executada em uma junta com bisel
em forma de arco.
 c) É o grupo de processo de soldagem que
produz a união de metais pelo resfriamento destes
por meio de um arco elétrico, com ou sem aplicação
de pressão e com ou sem o uso do metal de adição.
 d) É o grupo de processo de soldagem que
produz a união de metais pelo aquecimento destes
por meio de um arco elétrico, com ou sem aplicação
de pressão e com ou sem o uso do metal de adição.

248. Exercícios
247) Marque a terminologia correta indicada
na figura de acordo com a norma da
Petrobrás (N-1738 de agosto de 1981),
representa: Fusão incompleta entre a zona
fundida e o metal de base ou entre passes
da zona fundida, podendo estar localizada
conforme representação das letras, “a” na
zona de ligação, “b” na raiz da solda e “c”
entre passes.
 a) Falsa.
 b) Verdadeira.

249. Exercícios
248) O que é técnica de soldagem?
 a) É a técnica pela qual o soldador
executa a solda em todas as posições.
 b) É o processo no qual toda a operação
de soldagem é controlada e executada
automaticamente.
 c) É o detalhe de um procedimento de
soldagem que é controlado pelo soldador e
operador de soldagem.
 d) É o processo no qual toda a operação
de soldagem é controlada e executada
manualmente.

250. Exercícios
249) Indique em qual dos materiais
abaixo não se aplica o processo
oxi-corte
 a) Aço inoxidável.
 b) Em todos os materiais citados se
aplica o processo oxi-corte.
 c) Aço de baixa liga.
 d) Aço carbono.

251. Exercícios
250) Ao examinar uma chapa por exame
ultra-sônico, usando-se um cabeçote
angular, pode ocorrer que não sejam
detectadas.
 a) Trincas cujo plano principal é
perpendicular a direção do feixe de ondas
ultra-sônicas.
 b) Inclusões orientadas ao acaso.
 c) Uma série de pequenas porosidades.
 d) Trincas cujo plano principal é paralelo a

252. Exercícios
251) O que é posição horizontal?
 a) Em soldas em chanfro, e a posição na qual a soldagem é
executada entre a superfície aproximadamente horizontal e
uma superfície aproximadamente vertical. Em solda em
ângulo, é a posição de soldagem na qual o eixo da solda está
num plano aproximadamente horizontal e a face da solda num
plano aproximadamente vertical.
 b) É a posição executada em solda de ângulo em chanfro,
com o ângulo do eletrodo a 90°.
 c) É a posição de soldagem exclusiva de solda em chanfro.
 d) Em solda em ângulo, e a posição na qual a soldagem é
executada entre a superfície aproximadamente horizontal e
uma superfície aproximadamente vertical. Em soldas em
chanfro, é a posição na qual o eixo da solda está num plano
aproximadamente horizontal e a face da solda num plano
aproximadamente vertical.

253. Exercícios
252) O que é solda em chanfro?
 a) É a solda em ângulo em que o soldador
utiliza o agulheiro.
 b) É a solda executada em uma junta com
bisel previamente preparado.
 c) É a solda na qual a continuidade é
interrompida por espaçamento sem solda.
 d) É a solda executada em uma junta com
ângulo reto.

254. Exercícios
253) O que é junta soldada?
 a) É a união, obtida por soldagem, de dois
ou mais componentes incluindo: zona
fundida, zona de ligação, zona afetada
termicamente e metal de base nas
proximidades da solda.
 b) É a junta formada por dois
componentes a soldar de tal maneira que as
superfícies fiquem no mesmo plano.
 c) É a junta entre dois membros alinhados
aproximadamente entre dois planos.
 d) Nenhuma das respostas está correta.

255. Exercícios
254) O que é Registro da Qualificação de
Procedimento?
 a) É o documento feito pelo soldador para
executar o serviço em todas as posições registrando
os parâmetros de operações de soldagem da chapa
ou tubo de teste.
 b) É o documento emitido, pela executante dos
serviços, registrando os parâmetros da operação de
soldagem, da chapa ou tubo de teste e os resultados
de ensaios ou exames de qualificação.
 c) É o documento emitido, pela executante dos
serviços, descrevendo todos os parâmetros e
condições da operação de soldagem.
 d) Nenhuma das respostas está correta.

256. Exercícios
255) Nas operações de soldagem
com gás de proteção é indicado o
uso de regulador de pressão para
controle de pressão ou vazão de
saída do gás utilizado.
 a) Falsa.
 b) Verdadeira.

257. Exercícios
256) O que é soldagem manual?
 a) É o processo no qual toda operação é
executada e controlada por máquinas
contínuas.
 b) É o processo no qual toda operação é
executada e controlada manualmente.
 c) É a deflexão de um arco elétrico, de
seu percurso normal, devido as forças
magnéticas.
 d) É a soldagem com equipamentos que

258. Exercícios
257) O que é soldagem com passe a ré?
 a) É a soldagem executada, em que o
soldador realiza cordões de solda com
movimento para trás.
 b) É a região do metal de base que sofre
fusão durante a soldagem.
 c) É o processo no qual toda operação é
executada e controlada automaticamente.
 d) É a solda na qual trecho de cordão de
solda são executados em sentidos contrários
ao da progressão da soldagem, de forma que
cada trecho termine no início do anterior,
formando ao todo um único cordão.

259. Exercícios
258) O que é seqüência de passe?
 a) É a ordem pela qual os passes da solda multi-
passes são depositados com relação a seção
longitudinal de uma junta.
 b) É a soldagem com equipamento que executa
toda a operação sob observação e controle de um
operador de soldagem.
 c) É a ordem pela qual são executadas as soldas
de um equipamento.
 d) É a ordem pela qual os passes da solda multi-
passes são depositados com relação a seção
transversal de uma junta

260. Exercícios
259) O que é soldagem automática?
 a) É o processo de aquecimento no qual é
utilizado o maçarico para dar pré-
aquecimento.
 b) É o processo no qual toda operação é
executada e controlada automaticamente.
 c) É o processo no qual toda operação é
executada e controlada manualmente.
 d) É a soldagem com equipamento que
executa toda a operação sob observação e
controle de um operador de soldagem.

261. Exercícios
260) O que é solda de costura?
 a) É a solda em ângulo em que o soldador utiliza o
agulheiro para limpeza interpasses.
 b) É a solda cuja composição química da zona
fundida difere significativamente do(s) metal(is) de base
no que se refere aos elementos de liga.
 c) É qualquer solda estabelecida com a finalidade
principal de impedir ou diminuir vazamento.
 d) É a solda contínua executada entre ou em cima de
membros sobrepostos. A solda contínua pode construir
de um único passe ou de uma série de soldas por
pontos.

262. Exercícios
261) O que é junta de topo?
 a) É a união obtida por soldagem, de dois ou mais
componentes incluindo zona fundida, zona de ligação e
metal de base nas proximidades da solda.
 b) É a junta entre dois membros alinhados
aproximadamente no mesmo plano.
 c) É a junta em que numa mesma seção transversal,
as bordas dos componentes a soldar formam
aproximadamente um ângulo de 180°.
 d) É a junta formada por dois componentes a soldar,
de tal maneira que suas superfícies sobrepõem-se.

263. Exercícios
262) O que é solda em cadeia?
 a) É a solda executada em uma junta com
bisel previamente preparado.
 b) É a solda executada em uma junta com
bisel composto de cordão intermitente.
 c) É a solda em ângulo composta de cordão
intermitente que coincidementre si de modo tal
que um trecho de cordão sempre se opõe ao
outro.
 d) É a solda na qual a continuidade por
espaçamento sem solda é interrompida.

264. Exercícios
263) O que é solda por pontos?
 a) É qualquer solda estabelecida com a
finalidade de impedir ou diminuir vazamento.
 b) É a solda executada em junta de topo.
 c) É a solda executada em junta de aresta.
 d) É a solda executada descontínua, entre
ou sobre componentes sobrepostos cuja
fusão ocorre entre as superfícies, em contato
ou sobre a superfície externa de um dos
componentes. A seção transversal da solda
no plano da junta é aproximadamente
circular.

265. Exercícios
264) O que é solda homogênea?
 a) É a solda cuja composição química da
zona fundida difere significativamente do(s)
metal(is) de base no que se refere aos
elementos de liga.
 b) É a solda, cuja composição química da
zona fundida é próxima a do metal de base.
 c) É qualquer solda estabelecida com a
finalidade principal de impedir ou diminuir
vazamento.
 d) É a solda destinada a manter membros
ou componentes adequadamente ajustados
até a conclusão da soldagem.

266. Exercícios
265) O que é polaridade direta?
 a) É o tipo de ligação para soldagem com
corrente alternada, onde os elétrons deslocam-se
para a peça.
 b) É o tipo de ligação para soldagem com
corrente contínua, onde os elétrons deslocam-se da
peça para o eletrodo.
 c) É o deposito efetuado com movimento lateral.
 d) É o tipo de ligação para soldagem com
corrente contínua, onde os elétrons deslocam-se do
eletrodo para a peça. A peça é considerada como
pólo positivo e o eletrodo como pólo negativo.

267. Exercícios
266) O que é reforço de solda?
 a) É o metal de solda em excesso menos do que
necessário para preencher a junta, a falta de metal
depositado nos últimos passes.
 b) É a ordem pela qual os passes de uma solda
multi-passes são depositados com a superfície
transversal de junta.
 c) É a união localizada de metais ou não metais,
produzidas pelo aquecimento dos materiais a
temperatura adequada com ou sem aplicação de
pressão apenas e com ou sem a participação de
metal de adição.
 d) É o metal de solda em excesso além do que
necessário para preencher a junta; excesso de metal
depositado nos últimos passes (ou na ultima
camada).

268. Exercícios
267) O que é pré-aquecimento
localizado?
 a) É o pré-aquecimento de uma
porção específica de uma estrutura.
 b) É a aplicação de calor no metal de
base imediatamente antes da
soldagem.
 c) É a aplicação de calor ao longo de
solda.
 d) É a aplicação de calor no metal de

269. Exercícios
268) O que é solda autógena?
 a) É a solda de fusão sem a participação
do metal de base.
 b) É a solda de fusão sem a participação
do metal de adição
 c) É a solda de fusão com a participação
do metal de base.
 d) É a solda de fusão com a participação
do metal de adição.

270. Exercícios
269) O que é posição plana?
 a) É a posição de soldagem usada para
soldar a parte inferior da junta à face da
solda.
 b) É a posição de soldagem executada
num ângulo de 90°.
 c) É a posição mais fácil de soldagem e a
mesma tem que ser rigorosamente
executada num ângulo de 75° à 90°.
 d) É a posição na qual a face da solda é
aproximadamente horizontal, sendo usada
para soldar a parte superior da junta.

271. Exercícios
270) O que é raiz da solda?
 a) São pontos nos quais a parte inferior da
solda intercepta as superfícies do metal de
base.
 b) É a porção da junta a ser soldada onde os
membros estão mais próximos possíveis.
 c) São pontos, nos quais a parte posterior da
solda intercepta as superfícies do metal de
base.
 d) Nenhuma das respostas está correta.

272. Exercícios
271) O que é solda automática?
 a) É a soldagem com equipamento que executa
solda na posição sobre-cabeça sob observação de
um operador de soldagem.
 b) É a soldagem executada com eletrodo
revestido utilizando dois soldadores fazendo
revezamento simultâneo sem deixar a poça de fusão
se resfriar.
 c) É a solda em ângulo composta de cordões
intermitentes.
 d) É a soldagem com equipamento que executa
toda operação sob observação e controle de um
operador de soldagem.

273. Exercícios
272) O que é solda semi-automática?
 a) É o processo no qual toda operação é controlada
automaticamente.
 b) É o processo utilizado para unir materiais por meio
de solda.
 c) É a soldagem arco com equipamento que controla
somente o avanço do metal de adição. O avanço da
soldagem é controlado manualmente.
 d) É a soldagem com equipamento que executa toda
operação sob observação e controle do operador de
soldagem.

274. Exercícios
273) O que é solda provisória?
 a) É qualquer solda estabelecida com a
finalidade de garantir a estrutura
permanentemente.
 b) É o processo no qual toda operação é
executada na posição vertical.
 c) É o peso do material depositado por
unidade de tempo.
 d) É a solda destinada a manter membros
ou componentes adequadamente ajustados
até a conclusão da solda.

275. Exercícios
274) O que é solda de selagem?
 a) É qualquer solda estabelecida com a
finalidade principal de ser ensaiada por
líquido penetrante.
 b) É qualquer solda estabelecida com a
finalidade principal de impedir ou diminuir
vazamentos.
 c) É qualquer solda estabelecida com a
finalidade principal de aumentar vazamentos.
 d) É a solda executada em uma junta com
o bisel previamente preparado.

276. Exercícios
275) O que é solda descontínua?
 a) É a solda em ângulo usado em chanfro
“V”, composta de cordão intermitente que se
alternam entre si.
 b) É a solda executada em uma junta de
topo.
 c) É a solda na qual a continuidade é
interrompida por espaçamento sem soldas.
 d) É o peso do material depositado por
unidade de tempo.

277. Exercícios
276) O que é sopro magnético?
 a) É a deflexão de um arco elétrico de seu
percurso normal devido a forças coesivas.
 b) É o desvio do arco devido ao atrito.
 c) É o desvio do arco elétrico devido a
interferência de um sopro de ar ocorrido no
ambiente.
 d) É a deflexão de um arco elétrico de seu
percurso normal devido a forças magnéticas.

278. Exercícios
277) O que é velocidade de avanço?
 a) É a taxa de deposição do metal depositado
ao longo de uma junta durante a soldagem.
 b) É o deposito efetuado com movimento
lateral.
 c) É a distancia mínima da raiz da junta a
margem da solda em ângulo.
 d) É a forma com que os soldadores avançam
os eletrodos nos chanfros.

279. Exercícios
278) O que é solda de escalão?
 a) É a solda de fusão sem a participação do
metal e adição.
 b) É a solda em ângulo nas juntas em “T”,
compostas de cordões intermitentes que se
aletram entre si de tal modo que um trecho do
cordão se opõe a uma parte não soldada.
 c) Nenhuma das respostas está correta.
 d) É o processo no qual toda solda é
executada e controlada manualmente.

280. Exercícios
279) Deformação angular é
essencialmente o mesmo que
distorção angular da junta soldada
em relação à configuração do
projeto.
 a) Falsa.
 b) Verdadeira.

281. Exercícios
280) O que é zona afetada termicamente?
 a) É a região da junta soldada que envolve a zona
que sofre fusão durante a soldagem.
 b) É a região do metal que sofreu fusão durante a
soldagem.
 c) É a região do metal que não foi fundida durante
a soldagem, mas cujas propriedades mecânicas e
microestrutura foram alteradas devido a geração de
calor. d) É a região do metal que foi fundida
durante a soldagem, mas cujas propriedades
mecânicas e microestrutura foram alteradas devido a
geração de calor.

282. Exercícios
281) O que é procedimento de soldagem ou
procedimento de soldagem da executante?
 a) É o documento emitido pelo armador,
descrevendo todos os parâmetros, as condições e as
operações de soldagem.
 b) É o documento emitido pelo classificador,
descrevendo todos os parâmetros, as condições e as
operações de soldagem.
 c) É o documento emitido pelo armador e
classificador, descrevendo todos os parâmetros, as
condições e as operações de soldagem.
 d) É o documento emitido pelo executante dos
serviços, descrevendo todos os parâmetros, as
condições e as operações de soldagem.

283. Exercícios
282) O que é qualificação de procedimento?
 a) É a demonstração da habilidade de um soldador
em executar soldas que atendam padrões
preestabelecidos.
 b) É a demonstração pela qual, soldas executadas
por um procedimento específico, podem atingir os
requisitos preestabelecidos.
 c) É a posição na qual a soldagem é executada pelo
lado inferior da junta.
 d) É a demonstração da habilidade de um operador
em executar soldas que atendam padrões
preestabelecidos.

284. Exercícios
283) O consumível de classificação
AWS ER 317-L é um eletrodo nu
com baixo teor de carbono.
 a) Verdadeiro.
 b) Falso.

285. Exercícios
284) O que é solda de tampão?
 a) É a solda contínua executada entre ou em cima
de membros sobrepostos, a solda contínua pode
constituir em um único passe ou em uma série de
solda por pontos.
 b) É o processo utilizado para unir materiais por
meio de solda.
 c) É a solda com fusão sem a participação de
metal de adição.
 d) É a solda executada através de um furo circular
ou não, num membro de uma junta sobreposta ou
em “T”, unindo um membro ao outro. As paredes do
furo podem ser ou não paralelas e o furo pode ser
parcial ou totalmente preenchido com metal de solda.

286. Exercícios
285) O que é profundidade de fusão
(penetração)?
 a) É a porção da junta a ser soldada na
qual o metal de solda em excesso foi fundido.
 b) É quando utilizado eletrodo de diâmetro
de 3 mm para penetrar a raiz da junta de uma
chapa de aço de um equipamento de grande
espessura.
 c) É a distancia que a fusão atinge no
metal de base ou no passe anterior, a partir
da superfície fundida durante a soldagem.
 d) É a zona que liga o metal de base com
o metal fundido.

287. Exercícios
286) O que é qualificação de soldador.
 a) É a demonstração pela qual, soldas executadas
por um procedimento especifico, podem atingir os
requisitos preestabelecidos.
 b) É a ordem pela qual são executadas as soldas de
um equipamento.
 c) É quando o soldador executa solda para ensaios
não destrutivos em obras qualificadas.
 d) É a demonstração da habilidade de um soldador
em executar soldas que atendam a padrões
preestabelecidos.

288. Exercícios
287) O eletrodo E.X.X.18 é um
eletrodo que pode soldar na
posição vertical e ele não é
higroscópico.
 a) Verdadeira.
 b) Falsa.

289. Exercícios
288) O que é polaridade inversa?
 a) É o tipo de ligação para a soldagem de uma
peça com junta em ângulo.
 b) É o tipo de ligação para a soldagem com
corrente contínua, onde os elétrons deslocam-se da
peça para o eletrodo.
 c) É a zona em fusão, a cada instante, durante a
soldagem ou a porção líquida de uma solda antes de
solidificar-se.
 d) É o tipo de ligação para a soldagem com
corrente contínua, onde os elétrons deslocam-se do
eletrodo para a peça.

290. Exercícios
289) O que é raiz da junta?
 a) São pontos, nos quais a parte da solda
intercepta as superfícies do metal de base.
 b) É o metal de solda em excesso além do
necessário para preencher a junta; excesso do metal
depositado no último passe.
 c) É a poção da junta a ser soldada onde os
membros estão o mais próximo entre si em seção
vertical. A face pode ser um ponto, uma linha ou uma
área.
 d) É a poção da junta a ser soldada onde os
membros estão o mais próximo entre si em seção
transversal. A raiz pode ser um ponto, uma linha ou
uma área.

291. Exercícios
290) O termopar a ser usado em um
tratamento térmico deve
obrigatoriamente ser do mesmo
material daquele utilizado para a
calibração do medidor e/ou
registrador de temperatura.
 a) Falsa.
 b) Verdadeira.

292. Exercícios
291) O que é poça de fusão?
 a) É a distancia da raiz da junta a margem
da solda em ângulo.
 b) É o passe ou camada depositado em
condições que permitam a modificação
estrutural do passe ou camada anterior e de
suas zonas afetadas termicamente.
 c) Nenhuma das respostas está correta.
 d) É a zona em fusão, a cada instante,
durante uma soldagem, ou a porção líquida
de uma solda antes de solidificar-se.

293. Exercícios
292) O que é processo de soldagem?
 a) É quando o soldador demonstra habilidade para
fazer solda.
 b) É a distancia que a fusão atinge no metal de base
ou passe anterior, a partir da superfície fundida durante
a soldagem.
 c) É o pré-aquecimento de uma porção específica de
uma estrutura.
 d) É o processo utilizado para unir materiais pelo
aquecimento destes à temperaturas adequadas, com ou
sem aplicação de pressão, ou pela aplicação de pressão
apenas, com ou sem a participação de metal de adição.

294. Exercícios
293) O que é acopladeira?
 a) É o dispositivo utilizado para a soldagem pelo
processo de arco submerso.
 b) É o maquinário empregado geralmente nas
operações de soldagem de componentes a serem
soldados.
 c) É o dispositivo empregado para prender
mecanicamente o eletrodo.
 d) É o maquinário empregado geralmente nas
operações de montagem de componentes a serem
soldados.

295. Exercícios
294) O que é bisel?
 a) É o ângulo formado entre a borda preparada do
componente e um plano perpendicular a superfície do
componente.
 b) É o ângulo formado entre o eixo do eletrodo e a
superfície do metal de base.
 c) É a borda do componente a ser soldado,
preparado na forma angular.
 d) É a borda do componente a ser soldada
preparado exclusivamente em forma de ângulo para
conter solda pelo processo de soldagem TIG.

296. Exercícios
295) O densitômetro é um
instrumento utilizado para medir?
 a) A densidade de imagens
radiográficas.
 b) A densidade de materiais.
 c) A densidade de raios X.
 d) A corrente do tubo de raio X.

297. Exercícios
296) Como deve ser preparada a junta a
ser soldada, para a qualificação de
procedimento de soldagem.
 a) Por esmerilhamento abrangendo 20
mm além do chanfro.
 b) De natureza idêntica a limpeza prevista
nas juntas do equipamento.
 c) Por escovamento ao metal brilhante.
 d) Por jateamento abrasivo ao metal
branco.
 e) Todas as respostas estão corretas.

298. Exercícios
297) O critério de classificação de fluxos,
segundo a AWS, para soldagem a arco
submerso é baseado na:
 a) Avaliação de seu desempenho em combinação
com eletrodo nu, sob condições especificas de teste.
 b) Granulação de fluxo.
 c) Composição química do fluxo.
 d) Temperatura de ensaio de impacto.
 e) Avaliação de seu desempenho e combinação com
um eletrodo nu de forma que se obtenha o valor mínimo
no ensaio de charpy de 27J a uma temperatura de 40°
Celsius.

299. Exercícios
298) Quem deve elaborar o
documento técnico Instrução de
Execução e Inspeção da
Soldagem?
 a) O supervisor de soldagem.
 b) A fiscalização da Petrobrás.
 c) O inspetor de soldagem nível I.
 d) O inspetor de soldagem nível II.
 e) Existem duas respostas correta.

300. Exercícios
299) Qual a finalidade principal do Procedimento
de Soldagem da Executante?
 a) Serve de guia para a elaboração do documento e
Instruções de execução e inspeção da soldagem.
 b) Fornecer os parâmetros principais para
qualificação e para a execução e inspeção da soldagem.
 c) Registrar os resultados dos ensaios mecânicos de
qualificação.
 d) Fornecer ao inspetor de soldagem as variáveis
para o acompanhamento da soldagem.
 e) Todas as respostas estão corretas.

301. Exercícios
300) De acordo com a N-1737, o candidato a
inspetor de soldagem é a pessoa não
qualificada que satisfaz aos requisitos de?
 a) Escolaridade, experiência profissional,
conhecimento de norma de soldagem e acuidade
visual.
 b) Escolaridade, acuidade visual próxima,
experiência profissional em soldagem e treinamento.
 c) Acuidade visual e auditiva, experiência
profissional em soldagem e escolaridade.
 d) Acuidade visual longínqua, conhecimento de
normas de exame não destrutivos e treinamentos.
 e) Experiência profissional comprovada na área
de soldagem, escolaridade, acuidade visual próxima
e longínqua e treinamento.

302. Exercícios
301) O símbolo correto para solda
desejada da figura é:
 a) I.
 b) II.
 c) III
 d) IV.
 e) V.

303. Exercícios
302) Indique o processo de soldagem mais
conveniente julgando os fatores, custo e
qualidade na execução de solda
longitudinais com penetração total de
tubos de aço carbono de 450 mm de
diâmetro e espessuras de 10 mm. Supor
produção em larga escala.
 a) Soldagem com eletrodo revestido.
 b) Soldagem TIG.
 c) Soldagem a gás.
 d) Soldagem a arco submerso.

304. Exercícios
303) O símbolo correto para solda
desejada da figura é:
 a) Chanfro tipo K a ser executado no
membro inferior da junta.
 b) Solda em chanfro tipo X em ambos os
lados.
 c) Solda em chanfro tipo K em ambos os
lados.
 d) Chanfro tipo X a ser executado em
ambos os membros da junta.
 e) Solda em ângulo em ambos os lados.

305. Exercícios
304) Para cada equipamento a ser
soldado é elaborado o documento
técnico “Instrução de Execução
Inspeção da Soldagem”.
 a) Verdadeira.
 b) Falsa.

306. Exercícios
305) Qual das afirmativas abaixo não é
aplicável ao processo de soldagem TIG?
 a) Só é aplicável para as posições de soldagem
horizontal, vertical e plana.
 b) Em certas peças o processo pode ser aplicado
sem que necessite de metal de adição.
 c) É frequentemente usado na execução de
passe de raiz de tubulação submetida a serviços de
grande possibilidade.
 d) Apesar das desvantagens de um custo inicial
maior do que o processo de soldagem com eletrodo
revestido e da baixa produtividade tem como grande
vantagem, obtenção de solda de alta qualidade.

307. Exercícios
306) Assinale a forma mais correta de se
fixar o termopar a peça que sofre um
tratamento térmico.
 a) Inserindo o termopar em um terminal de
conexão soldado a peça.
 b) Soldando os fios do termopar diretamente
a superfície com metal de adição.
 c) Amarrando os fios do termopar com
arame.
 d) Nenhuma das respostas é verdadeira.

308. Exercícios
307) O aparelho utilizado para medir
a tensão elétrica chama-se?
 a) Voltímetro.
 b) Amperímetro.
 c) Não existe este tipo de aparelho.
 d) Nenhuma das respostas é
verdadeira.

309. Exercícios
308) O agrupamento dos
consumíveis, de acordo com o
código ASME, segundo o grau de
habilidade requerida no seu
manuseio, é conhecido por:
 a) Grupo P ou P number.
 b) Grupo F ou R number.
 c) Gupo E ou S number.
 d) Grupo A ou A number.
 e) Grupo F ou F number.

310. Exercícios
309) O calor necessário para a
soldagem utilizando-se o processo de
soldagem eletro-gás, é gerado.
 a) Pela reação exotérmica proveniente do
gás de proteção.
 b) Pela ação combinada da escoria líquida
e do gás de proteção.
 c) Pelo arco elétrico formado entre o
eletrodo e a poça de fusão.
 d) Apenas pela escoria líquida.

311. Exercícios
310) Sempre ao se iniciar uma operação
de soldagem o gás deve ser efetuado.
 a) O purgamento das mangueiras.
 b) O purgamento da mangueira de oxigênio.
 c) O acendimento da tocha antes do
purgamento.
 d) A abertura do ajuste da pressão antes da
válvula dos cilindros.
 e) O pré-aquecimento da extremidade da
tocha.

312. Exercícios
311) Quais das descontinuidades abaixo
seriam detectadas em juntas circunferênciais
de tubulação, soldadas pelo lado externo,
pelo processo manual com eletrodo
revestido eletrodo revestido e inspecionado
visualmente pelo lado inverso.
 a) Trinca transversal, mordedura na raiz,
penetração excessiva e deposição insuficiente.
 b) Concavidade, falta de fusão, falta de
penetração e penetração excessiva.
 c) Embicamento, concavidade, falta de fusão e
rechupe de cratera.
 d) Inclusão de escoria, falta de penetração,
rechupe de cratera e concavidade.
 e) Porosidade agrupada, falta de fusão,
mordedura e desalinhamento.

313. Exercícios
312) Indique a alternativa correta relativa ao
documento técnico Controle de Desempenho
de Soldadores e Operadores de Soldagem.
 a) Indica o nível de qualidade dos serviços de
soldagem em obra.
 b) É utilizado para verificar quantos soldadores e
operadores de soldagem estão qualificados.
 c) É elaborado a partir dos relatórios de exame
radiográfico e/ou ultra-sônico.
 d) É utilizado para controlar a produção de
soldagem.
 e) Existem duas alternativas corretas.

314. Exercícios
313) Qual a finalidade principal do documento
técnico Instruções de Execução e Inspeção
da Soldagem (ÍEIS)?
 a) Fornecer ao inspetor de soldagem as
informações de todos os procedimentos de
soldagem.
 b) Fornecer ao soldador e operador de soldagem
os dados para a execução da soldagem.
 c) Determinar para cada junta a ser soldada de
cada equipamento os parâmetros principais da
soldagem e os requisitos de inspeção.
 d) Reunir os requisitos de soldagem e inspeção
de todos os equipamentos em um só documento.
 e) Todas as respostas estão corretas.

315. Exercícios
314) O reforço da solda sempre
deve ser eliminado na preparação
dos corpos de provas para a
qualificação de procedimento de
soldagem.
 a) Verdadeira.
 b) Falsa.

316. Exercícios
315) Quem deve emitir o documento
técnico Registro de Qualificação do
Procedimento?
 a) A Petrobrás.
 b) A executante da soldagem.
 c) A executante dos ensaios
mecânicos.
 d) O inspetor de soldagem nível I.
 e) Nenhuma das alternativas está
correta.

317. Exercícios
316) O que difere o processo de
soldagem MIG do processo de
soldagem MAG é que, o processo
MIG utiliza um gás protetor ativo e
o processo MAG utiliza um gás
protetor inerte.
 a) Falsa.
 b) Verdadeira.

318. Exercícios
317) Qual das afirmativas abaixo não é
aplicável ao processo de soldagem com
eletrodo revestido?
 a) Tem capacidade de soldar uma faixa
grande de espessuras.
 b) É possível soldar em todas as posições.
 c) É possível soldar todos os tipos de
chanfros.
 d) É aplicável em locais de difícil acesso.
 e) A qualidade da solda independente da
habilidade do soldador.

319. Exercícios
318) Na escolha de eletrodo a ser
utilizado no processo de soldagem
com eletrodo revestido, deve-se
considerar os seguintes requisitos.
 a) Acabamento da solda, as propriedades
mecânicas do metal de base e o grau de
restrição da junta.
 b) Resistência mecânica da junta.
 c) A posição de soldagem e as
propriedades mecânicas do metal de base.
 d) A composição química de metal de
base.


320. Exercícios
319) Indique a afirmativa correta relativa ao
documento técnico Instruções de Execução e
Inspeção de Soldagem.
 a) É utilizado para acompanhamento da
soldagem e inspeção das juntas.
 b) Contém os parâmetros principais obtidos aos
procedimentos de soldagem aplicáveis ao
procedimento.
 c) É emitido para cada equipamento a ser
soldado.
 d) É utilizado pelo inspetor de soldagem nível I.
 e) Todas as respostas estão corretas.

321. Exercícios
320) O exame visual é sempre
realizado após a aplicação do
revelador, quando é requerida a
inspeção por líquido penetrante.
 a) Verdadeira.
 b) Falsa.

322. Exercícios
321) O eletrodo indicado para unir, através
de soldas em ângulo, duas chapas de
material de limite mínimo de resistência
de 70 KSI, na posição horizontal e plana.
 a) E 7038.
 b) E 6038.
 c) E 8038-X.
 d) E 6016.
 e) E 7027.

323. Exercícios
322) Quais os ensaios e exames
requeridos para a qualificação do
procedimento de soldagem?
 a) Ensaio de tração, ensaio de impacto e
dobramento lateral.
 b) Ensaio de fratura e exame macrográfico.
 c) Depende da norma de qualificação
aplicável.
 d) Ensaio de tração de metal de solda,
ensaio de dobramento lateral e ensaio de
impacto.
 e) Exame radiográfico ou dobramento de
face e dobramento de raiz.

324. Exercícios
323) Os cilindros de acetileno, quando
utilizados na soldagem deve sempre
permanecer:
 a) Acima do nível de soldagem.
 b) Com a extremidade do cilindro virando de
cabeça para baixo, a fim de aumentar a pressão
de saída do gás.
 c) Deitado sobre um suporte rígido.
 d) Na posição vertical.
 e) Com a válvula totalmente aberta.

325. Exercícios
324) Uma solda deve ser
executada com uma intensidade
de corrente de 100 A. Assinale
abaixo qual amperímetro mais
indicado para o controle desta
corrente.
 a) Amperímetro com escala de 0 a
90 A.
 b) Amperímetro com escala de 0 a
100 A.

326. Exercícios
325) No processo de soldagem a arco
submerso, para se obter uma maior
estabilidade do arco é utilizada:
 a) Corrente alternada.
 b) Corrente contínua com polaridade direta.
 c) Corrente contínua com polaridade inversa.
 d) Tanto corrente contínua com polaridade
direta como polaridade inversa.

327. Exercícios
326) De acordo com a norma da Petrobrás N-
1737, a qualificação do inspetor de
soldagem nível I.
 a) Independe do tipo de equipamento, do metal
de base e/ou do metal de adição objetos da
inspeção.
 b) Está diretamente ligada ao material da peça a
ser soldada
 c) Está diretamente ligada ao tipo de estrutura em
construção.
 d) Está ligada a norma técnica aplicável ao
equipamento soldado.
 e) Está diretamente ligada com o material da
peça a ser soldada e com os ensaios mecânicos

328. Exercícios
327) O símbolo correto para solda
desejada da figura é:
 a) C.
 b) E.
 c) A.
 d) D.
 e) B.

329. Exercícios
328) No processo de soldagem com
eletrodo revestido, quando se
utiliza corrente contínua com
eletrodo de ligação ao pólo
negativo da fonte, diz-se que esta
sendo utilizada.
 a) Polaridade inversa.
 b) Corrente contínua de pólo negativo.
 c) Polaridade direta.
 d) Nenhuma das respostas é
verdadeira.

330. Exercícios
329) No processo manual com eletrodo
revestido a proteção da poça de fusão
deve-se.
 a) A elevada temperatura do arco elétrico.
 b) A decomposição do revestimento do
eletrodo.
 c) Ao óxido de ferro formado na superfície do
metal líquido.
 d) Baixa pressão dos gases gerada no arco
elétrico.

331. Exercícios
330) Do que depende a escolha do
comprimento da chapa de teste
para a qualificação do
procedimento de soldagem?
 a) Do comprimento dos corpos de
prova.
 b) Da disponibilidade de material na
obra.
 c) Do tipo de material da chapa de
teste.

332. Exercícios
331) A projetista da unidade de destilação
atmosférica e a vácuo de uma refinaria de
petróleo especificou tubos de aço liga com 6%
de cromo e 5% de molibdênio pra a construção
da serpentina dos fornos. No almoxarifado já
existem todos os materiais necessários para a
construção destas unidades. Porém, em estoque,
estão misturados tubos de aço carbono, aço liga
com 5% de cromo e 5% de molibdênio e aço liga
com 3% de cromo. Para se selecionar os tubos
especificados, podemos utilizar:
 a) Exame com partículas magnéticas, técnica dos
eletrodos.
 b) Teste magnético, técnica do yoke.
 c) Teste por pontos.
 d) Teste magnético e teste por pontos.
 e) Exame com partículas magnéticas, técnica da
bobina.

333. Exercícios
332) Visando a escolha em função do tipo de
operação de soldagem, os filtros ou vidros
protetores vêm identificados por meio de
números e letras. Portanto, quando um filtro
trouxer a designação “H” isto quer dizer que
ele é:
 a) Resistente ao hidrogênio.
 b) Resistente ao impacto.
 c) Somente para soldagem a gás.
 d) Somente para soldagem com eletrodo
revestido.
 e) Próprio para soldagem submarina.

334. Exercícios
333) Chapas de teste de produção
devem, sempre que possível, ser
colocadas como apêndices das
juntas do equipamento, de modo a
serem soldado com,
aproximadamente, a mesma
energia de soldagem.
 a) Falsa.
 b) Verdadeira.

335. Exercícios
334) A qualidade da radiação de
uma fonte de raio gama:
 a) Pode ser modificada pelo operador.
 b) É determinada pelo tamanho do
foco.
 c) É sempre maior que a de uma de
raio X.
 d) É determinada pelo isótopo
utilizado.

336. Exercícios
335) Indique a afirmativa correta em relação as normas
de Qualificação de Procedimentos de Soldagem e
Soldadores.
 a) As normas ASME, section IX, API STD 1104 e AWS D
1.1, são utilizadas na construção de vasos de pressão,
caldeiras e estruturas metálicas, respectivamente.
 b) Uma qualificação feita de acordo com uma norma,
normalmente válida para outra norma.
 c) Todas as afirmativas estão corretas.
 d) Os requisitos para a qualificação de procedimento de
soldadores e operadores de soldagem são determinados pela
norma de qualificação aplicáveis.
 e) O inspetor de soldagem especifica qual a norma que deve
ser usada, baseando-se em sua experiência anterior.

337. Exercícios
336) A inversão dos fios do termopar
na ligação com o registrador de
temperatura não ocasiona leitura de
temperatura, uma vez que os dois
fios são magnéticos.
 a) Falsa.
 b) Verdadeira.

338. Exercícios
337) O símbolo correto para solda
desejada da figura é:
 a) B
 b) D
 c) A
 d) C
 e) E

339. Exercícios
338) De acordo com a norma da Petrobrás
(N-1738 de agosto de 1981), marque
a terminologia correta da figura
representada pela letra “C”.
 a) O vértice.
 b) A garganta.
 c) A margem.
 d) A raiz da solda.
 e) A perna.

340. Exercícios
339) O processo TIG.
 a) É escolhido principalmente para chapas
espessas onde outros processos de soldagem
não podem ser utilizados.
 b) Permite obter elevada taxa de deposição.
 c) Só pode ser utilizado nas posições de
soldagem plana e horizontal.
 d) Consiste na união de peça através do
aquecimento destas por meio de um arco
elétrico formado entre um eletrodo de
tungstênio.

341. Exercícios
340) No sistema internacional de
unidade a unidade base de tempo
é:
 a) Segundo.
 b) Minuto.
 c) Hora.
 d) Milímetro.

342. Exercícios
341) A classificação AWS E 8018-C2
indica que a alma do consumível
sempre contém uma quantidade
determinada de elemento de liga.
 a) Verdadeira.
 b) Falsa.

343. Exercícios
342) O símbolo correto para solda
desejada da figura é:
 a) IV
 b) II
 c) I
 d) V
 e) III

344. Exercícios
343) O símbolo correto para solda
desejada da figura é:
 a) I
 b) III
 c) V
 d) IV
 e) II

345. Exercícios
344) A operação de fonte de raios gama de
alta intensidade, utilizadas em exames
radiográficos.deve ser executada.
 a) Pelo mesmo método utilizado no trabalho com
fontes de baixa intensidade.
 b) Por equipamento de controle remoto, que
permite ao operador manter-se suficientemente
afastado da fonte.
 c) Diretamente pelo operador protegido com
roupas especiais.
 d) Diretamente pelo operador protegido com
roupas especiais, exceto quando as radiografias
estiverem sendo batidas.

346. Exercícios
345) A propagação de uma trinca no
ensaio de queda livre de peso
(Drop-height test), considera o
material sujeito a tensões.
 a) Triaxiais.
 b) Elasto plástica
 c) Plásticas.
 d) Elásticas.
 e) Mecânica.

347. Exercícios
346) Qual das afirmativas abaixo é falsa?
 a) O soldador nunca deve enrolar ou prender os
cabos de soldagem em volta de seu corpo.
 b) O processo de soldagem com arco submerso,
devido a proteção do fluxo não libera fumos ou gases
nocivos à saúde.
 c) O processo de soldagem com eletrodo
revestido libera gases e fumos nocivos à saúde.
 d) O alicate de soldagem não deve ser resfriado
pela imersão em água.
 e) Todos os cabos e conexões utilizados na
soldagem devem ser examinados antes de se iniciar
a operação de soldagem.

348. Exercícios
347) O processo de soldagem a arco
submerso é indicado para:
 a) As posições horizontal e vertical.
 b) As posições plana e horizontal.
 c) Todas as posições.
 d) Todas as posições, exceto a sobre-
cabeça.

349. Exercícios
348) Um corpo de prova para ensaio de
tração, com seção total, de um tubo e
diâmetro igual a uma polegada, divide-se
nas seguintes partes.
 a) Zona de concordância e parte útil.
 b) Apenas parte útil.
 c) Cabeças, zona de concordância e parte
útil.
 d) Apenas cabeças.
 e) Cabeças e parte útil.

350. Exercícios
 349) Embora as especificações
AWS de consumíveis apresentem
requisitos diferentes para cada
classificação de consumíveis. Estes
requisitos são apresentados
sempre na mesma seqüência,
independente da especificação.
 a) Verdadeira.
 b) Falsa.

351. Exercícios
350) Um inspetor necessita verificar se
um certo eletrodo é adequado a
soldagem de um peça de aço
inoxidável austenítico. Qual dos
diagramas citados abaixo o inspetor
deve consultar.
 a) Diagrama ferro-cementita.
 b) Não existe diagrama que possibilite
esta informação.
 c) Diagrama ferro-carbono.
 d) Digrama TTT.
 e) Diagrama de Schaeffler.

352. Exercícios
351) Cite qual documento técnico que
não necessita fazer parte do arquivo
do inspetor de soldagem.
 a) Registro de qualificação de
procedimento de soldagem.
 b) Controle de desempenho de soldadores
e operadores de soldagem.
 c) Instrução de execução e inspeção de
soldagem.
 d) Procedimento de treinamento técnico.
 e) Nenhuma das alternativas.

353. Exercícios
352) A norma ASTM A-370 contém
requisitos específicos referentes
aos ensaios mecânicos de corpo de
prova de tubos de aço.
 a) Falsa.
 b) Verdadeira.

354. Exercícios
353) O ensaio por partículas
magnéticas, por ser mais
econômico do que o líquido
penetrante, só pode ser usado
somente em aço carbono.
 a) Verdadeiro.
 b) Falso.

355. Exercícios
354) No ensaio por líquido
penetrante, indicações falsas
podem ser provenientes de:
 a) Material fortemente magnetizado.
 b) Cantos vivos.
 c) Líquido com baixo efeito capilar.
 d) Remoção inadequada de excesso de
penetrante.

356. Exercícios
355) Qual é o instrumento indicado pela
norma Petrobrás N-133 para inspeção
dimensional de corpos de prova para
ensaio de impacto?
 a) Micrômetro.
 b) Comparador óptico de perfis.
 c) Paquímetro.
 d) Régua graduada.
 e) Todas as alternativas estão corretas.

357. Exercícios
356) Solicite a norma Petrobrás N-133. É
necessário esmerilhamento do acabamento,
das soldas de monel 400, segundo a norma
Petrobrás N-133.
 a) Somente se houver exame por líquido penetrante
posterior.
 b) Somente se houver exame radiográfico posterior.
 c) Somente se houver exame por partícula magnética
posterior.
 d) Não.
 e) Sim.

358. Exercícios
357) O conteúdo mínimo de Registro
de Qualificação de
Soldadores/Operadores de
Soldagem é geralmente
determinado pela norma de
qualificação.
 a) Verdadeira.
 b) Falsa.

359. Exercícios
358) Em caso de registro conflitante
entre a norma de projeto, a norma
de fabricação, montagem e a norma
Petrobrás N-133, deve prevalecer o
disposto nesta última.
 a) Verdadeira.
 b) Falsa.

360. Exercícios
359) Em algumas situações de soldagem o
martelamento entre passes é empregado.
Assinale dentre as alternativas abaixo a
razão desta aplicação.
 a) Promover a deformação plástica do cordão de
solda aliviando as tensões introduzidas pela
contração na soldagem.
 b) Promover a limpeza e a preparação do chanfro
para os passes de solda subseqüentes.
 c) Promover a regeneração estrutural dos passes
de solda depositados.
 d) Promover encruamento da solda comprimindo-
lhe maior resistência mecânica.

361. Exercícios
360) O resultado da subtração entre
dois ângulos, um de 90 graus e
outro de 15 graus e 20 minutos, é:
 a) 70 graus e 50 minutos.
 b) 74 graus e 40 minutos.
 c) 75 graus e 20 minutos.
 d) Nenhuma das respostas é
verdadeira.

362. Exercícios
361) Qual é a norma, que regulamenta o
uso e preenchimento do documento
técnico Instruções de Execução e
Inspeção de Soldagem.
 a) ASME Section IX.
 b) Nenhuma das alternativas está correta.
 c) Norma de projeto.
 d) ASME Section VIII.
 e) Norma Petrobrás N-133.

363. Exercícios
362) O principal motivo pela qual o pós-
aquecimento deve ser executado tão
logo a soldagem termine é que dessa
forma:
 a) A possibilidade de formação de uma
micro-estrutura frágil se produz.
 b) O nível de tensões nas junta soldada se
reduz.
 c) A possibilidade de formação de
hidrogênio molecular no interior da junta
soldada se reduz.
 d) O resfriamento da junta soldada se
torna mais homogêneo.


364. Exercícios
363) Dadas as operações abaixo, indique sequencialmente as etapas de
inspeção com líquido penetrante colorido.
 01 – Aplicação do revelador.
 02 – Limpeza final.
 03 – Aplicação do penetrante.
 04 – Verificar se o material é ferromagnético.
 05 – Inspeção e laudo.
 06 – Guardar o tempo de secagem dos produtos utilizados na limpeza inicial.
 07 – Guardar o tempo mínimo de revelação.
 08 – Limpeza inicial.
 09 – Guardar o tempo de penetração.
 10 – Remoção do excesso de penetrante.
 11 – Guardar o tempo de secagem dos produtos utilizados na remoção do excesso
penetrante
 a) 08, 06, 03, 09, 11, 01, 07, 05, 02.
 b) 08, 11, 03, 09, 10, 01, 07, 05, 02.
 c) 08, 06, 03, 09, 10, 11, 01, 07, 05, 02.
 d) 08, 07, 03, 02, 10, 09, 02.
 e) 08, 05, 03, 09, 11, 01, 02.

365. Exercícios
364) Os reconhecimentos dos metais
e ligas metálicas no exame de teste
por pontos é feito somente através
de sua propriedade física.
 a) Verdadeiro.
 b) Falso.

366. Exercícios
365) Fundamentalmente, a diferenciação entre o
inspetor de soldagem nível I e o inspetor de soldagem
nível II esta no fato que.
 a) O inspetor de soldagem nível II deve ter condições de
executar exames não destrutivos como ultra-som, partículas
magnéticas e etc. sendo que o inspetor nível I não tem esta
atividade como atribuição.
 b) O candidato a inspetor de soldagem nível II deve
obrigatoriamente possuir um grau de escolaridade maior que o
candidato a inspetor de soldagem nível I.
 c) Verificação das variáveis de execução de soldagem e
atribuição exclusiva do inspetor nível I, visto que o inspetor
nível II pelo fato de possuir responsabilidade de coordenação e
análise de normas técnicas, não tem essa verificação como
tarefa.
 d) O testemunho da qualificação de procedimento de
soldagem e atribuição somente do inspetor de soldagem nível II
devido ao grau de responsabilidade que envolve essa
atividade.
 e) O inspetor de soldagem nível II tem atribuições adicionais
quanto a interpretação de normas técnicas, preparação e

367. Exercícios
366) De que depende a capacidade que o
raio X e o raio γ possuem de penetrar
nos sólidos?
 a) De três fatores que são: comprimento de
onda de radiação, tipo e a espessura do
material.
 b) De três fatores que são: tipo de espessura
do material, comprimento de onda de radiação e
condição climática.
 c) Nenhuma das respostas está correta.
 d) De dois fatores que são: tipo e espessura
do material.

368. Exercícios
367) O líquido empregado no exame
de partícula magnética por via
úmida para detectar
descontinuidades é denominado:
 a) Solução.
 b) Suspensão.
 c) Líquido de lavagem.
 d) Líquidos penetrantes.
 e) Líquido magnético.

369. Exercícios
368) De acordo com a norma da Petrobrás (N-1738
de agosto de 1981), marque a terminologia correta
indicada na figura onde estão localizadas as trincas
transversais.
 a) Zona fundida, metal de base e zona afetada
termicamente.
 b) Zona de ligação, zona fundida e metal de base.
 c) Zona fundida, zona de ligação e zona afetada
termicamente.
 d) Metal de base, zona de ligação e zona fundida.

370. Exercícios
369) O aparelho utilizado para
medir a tensão ( volts ) elétrica
chama-se:
 a) Amperímetro
 b) Voltímetro
 c) Não existe esse tipo de aparelho
 d) Nenhuma das respostas é
verdadeira

371. Exercícios
370) Assinale a afirmativa correta:
 a) Zona afetada termicamente é a porção
do metal de base que sofreu apenas fusão
parcial durante a soldagem
 b) Solda de aresta é sinônimo de solda em
ângulo
 c) Camada é o depósito obtido com um
único passe
 d) Nenhuma das respostas é correta

372. Exercícios
371) No processo de soldagem
TIG, as radiações emitidas tema
capacidade de decompor solventes,
liberando gases tóxicos.
 a) Falsa
 b) Verdadeira

373. Exercícios
 372)Fluxo com alto ou médio teor
de manganês, acompanhado de
descontroles da tensão de
alimentação, no processo de
soldagem a arco submerso,
produzem pontos duros na solda
 a) Verdadeiro
 b) Falso

374. Exercícios
 373) Chapas de teste de produção
devem, sempre que possível, ser
colocadas como apêndices das
juntas do equipamento, de modo a
serem soldados com,
aproximadamente, a mesma
energia de soldagem
 a) Verdadeira
 b) Falsa

375. Exercícios
 374) As ondas de som com freqüência
superior a máxima que pode ser
captada pelo ouvido humano
chamadas de ondas ultrassônicas.
Este termo se aplica a todas as ondas
com freqüência superior a:
 a) 200 KHz
 b) 2 MHz
 c) 2 KHz
 d) 25.000 Hz

376. Exercícios
 375) Indique a afirmativa correta em relação
às normas de qualificação de procedimento
de soldagem e soldadores:
 a) As normas ASME SECTION IX, API 1104 e
AWS D1.1 são utilizadas na construção de vasos de
pressão, caldeiras e estruturas metálicas,
respectivamente
 b) Os requisitos para a qualificação de
procedimentos, soldadores e operadores de
soldagem são determinados pela norma de
qualificação aplicável
 c) Uma qualificação feita de acordo com uma
norma, normalmente é válida para outra norma
 d) Todas as 3 afirmativas estão corretas


377. Exercícios
 376) Uma das vantagens da
utilização do pirômetro de contato é
a sua ausência de risco de
contaminação da peça a ser
soldada.
 a) Falsa
 b) Verdadeira

378. Exercícios
 377)No sistema internacional de
unidades, a unidade base de tempo
é:
 a) Minuto
 b) Segundo
 c) Hora

379. Exercícios
 378)A classificação AWS E8010-C2
indica que a alma do consumível
sempre contém um quantidade
determinada em elementos de liga
 a) Falsa
 b) Verdadeira

380. Exercícios
 379) Quanto ao ensaio macrográfico, pode-se
dizer que:
 a) O ensaio é feito utilizando-se um microscópio
 b) Não é necessário ter cuidados preliminares ao
corte das peças para a confecção do corpo de prova
 c) Um dos objetivos do ensaio é verificar a
existência de soldas e do processo de fabricação de
uma determinada peça
 d) O lixamento é feito por meio de uma série de
lixas de granulação crescente, isto é da mais fina para
a mais grossa
 e) É um ensaio que exige sua para realização
uma máquina de tração

381. Exercícios
 380) Assinale a afirmativa correta
 a) A velocidade de deformação do corpo de
prova, imposta pela máquina ao se executar um
ensaio de dobramento, não é importante, desde que
essa velocidade não seja extremamente baixa
 b) No ensaio de dobramento, quanto maior o
diâmetro do cutelo, menos severo é o ensaio
 c) No dobramento lateral transversal de um corpo
de prova, o eixo da solda é paralelo ao eixo
longitudinal desse corpo de prova
 d) No dobramento transversal de raiz de um corpo
de prova, a face da solda fica tracionada e convexa
 e) No ensaio de fratura, a face da solda é
examinada visualmente após ter sido dobrada

382. Exercícios
 381) Com relação ao ensaio
macrográfico, marque a única alternativa
correta
 a) Para se avaliar melhor a microestrutura,
observa-se a amostra com auxílio de um microscópio
ótico
 b) O reativo, tanto ácido como alcalino, é o que
promove o ataque na amostra revelando a sua
textura
 c) Ao passar de uma lixa mais grossa para uma
mais fina, muda-se em 180 graus a direção de
lixamento da amostra
 d) O lixamento deve iniciar com lixa mais grossa
( por exemplo 600 ), passando para lixas mais finas (
por exemplo 100 )

383. Exercícios
 382) Assinale a alternativa incorreta
 a) Os valores de dureza Vickers podem ser obtidos
utilizando-se um medidor portátil de dureza Brinell e
fazendo-se uma conversão
 b) O medidor de dureza portátil Rockwell C baseia-se
na medição da maior dimensão da impressão do material
medida na sua superfície
 c) A esfera utilizada no medidor portátil de dureza
Brinell é de aço temperado com diâmetro de 10 mm
 d) O princípio de operação do medidor portátil de
dureza Brinell é pela comparação das impressões obtidas
no material testado e numa barra padrão por uma esfera
de aço
 e) Num tipo de medidor portátil de dureza Rockwell, o
valor da dureza é obtido diretamente no mostrador do

384. Exercícios
 383) Assinale a afirmativa correta
 a) No dobramento transversal de face, o eixo da solda é
perpendicular ao eixo longitudinal do corpo de prova, o qual é
dobrado de modo que a face da solda fique tracionada
 b) No dobramento longitudinal de face, o eixo da solda é
paralelo ao eixo longitudinal do corpo de prova, o qual é dobrado de
modo que a face da solda fique tracionada
 c) No dobramento lateral transversal, o eixo da solda é
perpendicular ao eixo longitudinal do corpo de prova, o qual é
dobrado de modo que uma das superfícies laterais da solda torna-
se a superfície convexa do corpo de prova
 d) As afirmativas ( A ), ( B ) e ( C ) estão corretas
 e) Nenhuma afirmativa está correta

385. Exercícios
 384) Assinale a afirmativa incorreta: Com
o ensaio macrográfico é possível ...
 a) Avaliar o percentual de carbono existente na zona
fundida de uma solda
 b) Distinguir se um material é fundido ou forjado
 c) Constatar a existência de descontinuidades em um
material
 d) Determinar a existência de soldas de reparo em
um material
 e) Determinar as zonas fundidas e termicamente
afetadas de uma solda

386. Exercícios
 385) Com relação ao ensaio de
dobramento ...
 a) Fornece indicações da ductilidade em qualquer
região desejada do material
 b) A velocidade do ensaio deve ser monitorada e
muito bem controlada, pois é um fator importante no
ensaio
 c) Alongamento só pode ser medido no caso de
dobramento guiado, onde a região tracionada do
corpo de prova se apresenta uniformemente
deformada
 d) Deve ser sempre preferível ao ensaio de
fratura
 e) No dobramento transversal de face, o eixo

387. Exercícios
 386) Assinale a afirmativa correta
 a) O ensaio de fratura pode ser utilizado na
qualificação de procedimentos de soldagem
 b) Num corpo de prova longitudinal, o seu eixo
deve ser perpendicular à direção de laminação do
material
 c) A direção de laminação de um material não é
um fator importante a ser considerado na retirada de
corpos de prova
 d) Num corpo de prova transversal, o seu eixo
deve ser paralelo à direção de laminação
 e) Todas as afirmativas estão incorretas

388. Exercícios
 387) O ensaio por líquido penetrante ...
 a) Exige boa limpeza da superfície da peça
 b) Apresenta pouca sensibilidade em
materiais ferrosos
 c) Não pode ser usado em ligas de níquel
 d) Não é capaz de detectar defeitos
superficiais
 e) Nenhuma das respostas apresentadas

389. Exercícios
 388) Por que é necessário saber o
número de espirais de uma bobina ?
 a) Para calcular o peso da bobina
 b) Para calcular a intensidade da corrente
alternada que deve ser utilizada
 c) Não é necessário saber o número de
espirais
 d) Para calcular a intensidade do campo
magnético
 e) Nenhuma das respostas apresentadas

390. Exercícios
 389) Duas chapas, uma de chumbo e outra de
alumínio, são radiografadas simultaneamente
utilizando-se os mesmos parâmetros. Podemos dizer
que ...
 a) A parte da radiografia correspondente à chapa de
alumínio apresentará tonalidade mais escura do que a da
chapa de chumbo
 b) A parte da radiografia correspondente à chapa de
alumínio apresentará tonalidade mais clara do que a da chapa
de chumbo
 c) A parte da radiografia correspondente à chapa de
alumínio poderá apresentar tonalidade mais clara ou mais
escura que a da chapa de chumbo, em função do tipo de
isótopo utilizado
 d) A diferença de tonalidade em uma radiografia está
relacionada com a diferença de espessura dos materiais e não
com os tipos de materiais envolvidos
 e) A parte da radiografia correspondente à chapa de

391. Exercícios
 390) O densitômetro é usado no ensaio
radiográfico para medir ...
 a) A densidade do filme radiográfico
 b) A intensidade dos raios X
 c) A densidade do material
 d) A corrente no tubo de raio X
 e) A densidade da imagem do objeto em
relação ao indicador de qualidade de imagem

392. Exercícios
 391) A radiação eletromagnética de
pequeno comprimento de onda,
produzida quando os elétrons em alta
velocidade colidem com a matéria, é
chamada de ...
 a) Radiação X
 b) Radiação Gama
 c) Radiação Alfa
 d) Radiação Beta
 e) Existem duas afirmativas corretas

393. Exercícios
 392) Assinale a afirmativa incorreta:
 a) No ensaio radiográfico de um material com
diversas espessuras, a parte de radiografia
correspondente à região de maior espessura
aparecerá com tonalidade mais escura que as
demais
 b) Os parâmetros são utilizados para determinar o
nível de qualidade radiográfica, devendo ser de
material idêntico ou radiograficamente similar ao
material radiografado
 c) O ensaio radiográfico é utilizado para detecção
de descontinuidades internas nos materiais
 d) O filme radiográfico é constituído de uma
chapa de plástico transparente revestida com uma
emulsão de gelatina contendo finos grãos de
brometo de prata

394. Exercícios
 393) Assinale a afirmativa incorreta:
 a) No exame por líquido penetrante, constata-se
trincas superficiais em materiais sólidos não porosos
 b) No exame de peças por meio de partículas
magnéticas por via seca, usando-se a técnica dos
eletrodos, a intensidade de corrente é função do
diâmetro da peça
 c) A condição superficial do material a ser
examinado visualmente é extremamente importante
 d) Usando-se a magnetização circular ( técnica do
contato direto ) a corrente para o exame da peça é
determinada pelo diâmetro da peça
 e) O líquido empregado no exame de partículas
magnéticas por via úmida é corretamente denominado
de suspensão

395. Exercícios
 394) Assinale a afirmativa incorreta:
 a) No dobramento transversal de face,o eixo da
solda é perpendicular ao eixo longitudinal do corpo
de prova, o qual é dobrado de modo que a face da
solda fica tracionada
 b) No dobramento longitudinal de face, o eixo da
solda é paralelo ao eixo longitudinal do corpo de
prova, o qual é dobrado de modo que a face da solda
fica tracionada
 c) No dobramento lateral-transversal, o eixo da
solda é perpendicular ao eixo longitudinal do corpo
de prova, o qual é dobrado de modo que uma das
superfícies laterais da solda torna-se a superfície
convexa do corpo de prova.
 d) Nenhuma afirmativa está correta

396. Exercícios
 395) O ensaio por partículas magnéticas
é realizado para detectar
descontinuidades ...
 a) Superficiais
 b) Sub-superficiais
 c) Superficiais e Sub-superficiais
 d) Internas
 e) Nenhuma das respostas apresentadas

397. Exercícios
 396) A capacidade de penetração dos
raios gama é função ...
 a) Do tempo
 b) Da miliamperagem
 c) Da quilovoltagem
 d) Do penetrômetro
 e) Todas as respostas estão corretas

398. Exercícios
 397) Assinale a afirmativa incorreta
 a) A posição de soldagem influencia a energia de
soldagem
 b) Na qualificação de um PSE ou EPS a
espessura da peça de teste é irrelevante
 c) Variáveis essenciais são aquelas que quando
alteradas afetam a qualidade da solda
 d) As chapas de teste de produção devem ser
soldadas nas mesmas condições das soldas dos
equipamentos
 e) Em geral, as chapas de teste de produção são
requeridas para cada tipo de junta e para cada
posição de soldagem

399. Exercícios
 398) Qual a atitude a ser tomada caso se constate
que um soldador está soldando com um eletrodo de
classificação diferente daquela utilizada no seu teste
de qualificação ?
 a) Interromper a soldagem e verificar se o metal de adição
utilizado se encontra dentro dos limites das variáveis essenciais
referentes à qualificação do soldador. Caso positivo, prosseguir
a soldagem
 b) Interromper a soldagem e desqualificar o soldador
 c) Interromper a soldagem e verificar se o metal de adição é
qualificado. Caso positivo, dar prosseguimento à soldagem
 d) Interromper a soldagem e verificar se o metal de adição
se encontra dentro dos limites das variáveis essenciais relativas
ao procedimento de soldagem utilizado. Caso positivo,
prosseguir a soldagem
 e) Interromper a soldagem, retirar da junta soldada um corpo
de prova de tração e 2 de dobramento. Efetuar os ensaios
aplicáveis e se aprovado dar prosseguimento a soldagem

400. Exercícios
 399) Com base na documentação técnica
necessária para trabalhar no controle da
qualidade, assinale a alternativa correta:
 a) O registro de qualificação de soldadores é
empregado a partir da relação dos soldadores
qualificados
 b) Para se verificar se uma junta, após a soldagem e
durante a inspeção necessita de partículas magnéticas
 c) O controle de desempenho de operadores é
baseado nos resultados de exames visuais
 d) As instruções de inspeção e execução da
soldagem são usadas pelo inspetor para
acompanhamento das qualificações
 e) Para saber se um determinado soldador está
qualificado para soldar sob determinado número

401. Exercícios
 400) Assinale a afirmativa correta:
 a) A qualificação de um soldador deve ser feita na
chapa de teste de produção
 b) A utilização de procedimentos de soldagem pré-
qualificados não isenta a realização de ensaios
mecânicos
 c) As peças de teste, sempre que possível, são
colocadas como apêndice nas juntas soldadas
 d) Na qualificação de um PSE ( EPS ) a espessura
da peça de teste é irrelevante
 e) Nenhuma das respostas apresentadas

402. Exercícios
 401) Na fabricação de um vaso de pressão de
3” de espessura de costado, deseja-se utilizar um
procedimento de soldagem qualificado cuja faixa de
espessura é de 3/16” a 2”. Que atitude deverá ser
tomada ?
 a) Realizar a solda segundo o procedimento qualificado e
fazer uma observação referente à espessura do material
soldado
 b) Não utilizar o procedimento qualificado pois trata-se de
mudança de uma variável essencial
 c) Realizar a solda segundo o procedimento qualificado
procurando utilizar um eletrodo de maior bitola
 d) Realizar a solda segundo o procedimento qualificado
procurando aplicar mais ensaios não destrutivos, além do
exigido pela norma
 e) Realizar a solda segundo o procedimento qualificado
procurando utilizar uma seqüência de soldagem que permita
minimizar o nível de deformação

403. Exercícios
 402) Na soldagem de um equipamento
constatou-se que o diâmetro do eletrodo utilizado era
diferente do especificado na EPS. Segundo a norma
adotada, este parâmetro era variável essencial . Logo
...
 a) A mudança da variável essencial não afetou a qualidade
da junta soldada do equipamento
 b) No caso específico da bitola do eletrodo é permitido
continuar soldando sem requalificar a EPS ( PSE )
 c) A mudança da variável essencial pode ter afetado as
propriedades mecânicas da solda, mesmo que o soldador
execute a solda sem defeitos
 d) Se o soldador é qualificado, não é necessário requalificar
a EPS ( PSE )
 e) Nenhuma das respostas apresentadas

404. Exercícios
 403) Assinale a afirmativa correta:
 a) Quando a peça de teste for um tubo, não é
necessário analisar
 b) A espessura da peça de teste deve ser em
geral, no mínimo, a metade da espessura máxima
estabelecida no procedimento
 c) Sempre que a posição de soldagem for
considerada como uma variável essencial, a
qualificação estará limitada a norma aplicável
 d) Toda norma contém o seu próprio critério de
avaliação dos resultados
 e) A escolha adequada da espessura para à
qualificação reduz o número de peças de teste

405. Exercícios
 404) Um miliampere equivale a ...
 a) 10 A
 b) 100 A
 c) 1000 A
 d) 0,001 A
 e) 0,01 A

406. Exercícios
 405) Num procedimento de soldagem, a faixa de
temperatura de pré-aquecimento é de 150 a 180 graus
C. sabendo-se que serão utilizados para controle os
lápis de fusão de 100, 129, 149, 182, 199 e 225 graus
C, pode dizer que ...
 a) Quando a faixa de temperatura de pré-aquecimento for
atingida, os lápis de fusão de 182 e 199 graus C não irão se fundir
 b) Quando a faixa de temperatura de pré-aquecimento for
atingida, os lápis de fusão de 100, 129, 149 e 182 graus C irão se
fundir e os demais não
 c) Durante o aquecimento da chapa, quando esta se encontrar
a 135 graus C, os lápis de fusão de 100 e 129 graus C serão os
únicos que não irão se fundir
 d) A medição da temperatura será realizada no chanfro a ser
soldado, no seu sentido longitudinal
 e) Quando a faixa de temperatura de pré-aquecimento for
atingida, apenas os lápis de fusão de 100, 129, 149 e 182 graus
não irão se fundir

407. Exercícios
 406) Assinale a afirmativa incorreta:
 a) Erros de peralaxe poderão ser observados
todas as vezes que o “zero” do medidor não estiver
devidamente ajustado
 b) A leitura de um medidor deve ser feita sempre
de frente para o mostrador
 c) O “zero” do medidor de um amperímetro deve
ser ajustado todas as vezes que for utilizado
 d) Valores incorretos de tensão ou de intensidade
de corrente podem resultar em defeitos na solda
 e) Na utilização de amperímetros portáteis, a sua
posição afeta a precisão das medidas

408. Exercícios
 407) Assinale a afirmativa correta:
 a) O uso de um imã é uma das maneiras para
verificar a correta polaridade da ligação dos
termopares aos respectivos medidores e
registradores de temperatura
 b) Os pirômetros de contato que dispõem de
mecanismo de compensação para temperatura
ambiente não necessitam ser calibrados antes do
uso
 c) Uma vantagem dos medidores em relação aos
registradores de temperatura é que eles deixam
registro das operações
 d) O uso do lápis de fusão não contamina o metal
de base
 e) Na instalação correta de um termopar pode

409. Exercícios
 408) Assinale a afirmativa incorreta:
 a) O manômetro do tipo Bourbon mede a pressão
Poe deformação elástica
 b) O regulador de pressão de um estágio consiste
de 2 manômetros e um redutor de pressão
 c) O manômetro do tipo piezoelétrico mede a
pressão equilibrando-a contra uma pressão
conhecida
 d) Os reguladores de pressão de um estágio são
utilizados no controle de operações de oxi-corte, não
sendo muito sensíveis às flutuações na pressão de
saída
 e) Para que um manômetro tenha uma boa
durabilidade, não deve ser utilizado para medir

410. Exercícios
 409) A unidade Kg/m3 refere-se à
grandeza:
 a) Massa específica
 b) Fluxo de massa
 c) Fluxo
 d) Vazão
 e) Momento linear

411. Exercícios
 410) Assinale a afirmativa incorreta:
 a) Os pirômetros de contato e lápis de fusão tem
em soldagem, a mesma finalidade
 b) Não é necessário verificar a faixa de
temperatura de utilização do sensor de um pirômetro
de contato antes de seu uso
 c) A contaminação do metal de base é uma
desvantagem ao se utilizar o lápis de fusão
 d) Antes do uso do lápis de fusão ou de um
pirômetro de contato é imprescindível verificar a
unidade de temperatura ( graus C ou F )
 e) O pirômetro de contato serve para aferir a
temperatura de qualquer material

412. Exercícios
 411) Assinale a afirmativa incorreta: A respeito
do pirômetro de contato pode-se dizer que ...
 a) É usado na medição de temperatura de
interpasse
 b) Há o risco de contaminar o metal de base quando
utilizado
 c) É usado na aferição de registradores de
temperatura
 d) É usado na aferição de medidores de
temperatura
 e) Tem boa precisão

413. Exercícios
 412) Os ensaios não destrutivos
realizados para o controle de
desempenho de soldadores e
operadores de soldagem são...
 a) Líquido penetrante e/ou ultra-som
 b) Partículas magnéticas e/ou radiográfico
 c) Líquido penetrante e/ou partículas
magnéticas
 d) Líquido penetrante e/ou radiográfico
 e) Radiográfico e/ou ultra-som

414. Exercícios
 413) O documento que confronta a
quantidade de solda inspecionada com a
quantidade de solda que apresentou defeitos
para cada soldador chama-se ...
 a) Registro de qualificação de soldadores e
operadores de soldagem
 b) Relatório estatístico de controle da qualidade
 c) Relatório de incidência de reparos
 d) Relatório de inspeção
 e) Controle de desempenho de
soldadores/operadores de soldagem

415. Exercícios
 414) Assinale o documento que é
considerado de uso específico do
inspetor de soldagem nível 2:
 a) Certificados de qualidade de materiais e
consumíveis
 b) Procedimentos de soldagem
 c) Relação de soldadores qualificados
 d) Registro da qualificação de
procedimentos de soldagem
 e) Controle do desempenho do soldador

416. Exercícios
 415) Quanto ao formulário controle de
desempenho de soldadores/operadores de
soldagem, podemos dizer que .
 a) Deve ser atualizado num período não superior a
uma semana
 b) Permite o controle da assiduidade dos
soldadores
 c) Tem por objetivo avaliar a produtividade da cada
soldador num determinado período
 d) Deve fazer parte do dossiê para a qualificação
de um soldador
 e) Existem duas afirmativas corretas

417. Exercícios
 416) O ensaio macrográfico é parte
integrante do documento...
 a) Especificação do procedimento de soldagem
 b) Registro da qualificação de soldadores e
operadores de soldagem
 c) Controle de desempenho de soldadores
/operadores de soldagem
 d) Relatório de inspeção
 e) Registro de ensaios não destrutivos

418. Exercícios
 417) No formulário de controle de
desempenho de soldadores/operadores
de soldagem deverá conter ...
 a) A posição ( es ) de soldagem utilizada
(s)
 b) O percentual de radiografias aprovadas
 c) Os tipos de ensaios não destrutivos
realizados
 d) Os nomes dos soldadores
 e) A relação dos equipamentos soldados no
período considerado

419. Exercícios
 418) O formulário “Relatório de
Inspeção” deverá conter ...
 a) Procedimento de soldagem utilizado
 b) Número de registro da qualificação do
soldador
 c) Classificação AWS e marca do eletrodo
utilizado
 d) Número da corrida do material utilizado
no ensaio por líquido penetrante
 e) Resultados de inspeção dimensional

420. Exercícios
 419) Assinale a afirmativa correta:
 a) As diretrizes para produção de soldas são
fornecidas pela EPS ( PSE )
 b) O controle do desempenho de operadores de
soldagem é baseado nos resultados de exames
visuais
 c) O registro da qualificação de soldadores e
operadores de soldagem não deve, obrigatoriamente,
conter todas as variáveis usadas na qualificação
 d) Não é necessário mencionar no formulário de
IEIS o valor máximo de oscilação de deposição
 e) Nenhuma das respostas apresentadas

421. Exercícios
 420) Numa EPS ( PSE ) não é
necessário conter ...
 a) Resultado dos ensaios mecânicos
realizados
 b) Tipo de gás de proteção utilizado e sua
vazão
 c) Especificação do anel consumível, caso
utilizado
 d) Detalhamento da junta

422. Exercícios
 421) Assinale a afirmativa incorreta:
 a) No processo a Arco Elétrico, o alicate de
eletrodo deve ser resfriado pela imersão em água
 b) Em ambientes confinados, nas imediações da
soldagem pelo processo TIG, deve ser evitado a
presença de solventes
 c) Um dos danos ocorridos na emissão de raios
ultravioletas pelo arco elétrico é a cegueira
momentânea
 d) Os raios infravermelhos, emitidos pelo arco
elétrico secam completamente certas células líquidas
do globo ocular
 e) A grande vantagem do uso do capacete sobre
a máscara é a de deixar o soldador com as mãos

423. Exercícios
 422) Assinale a afirmativa correta:
 a) A exposição sem proteção adequada aos raios
emitidos pelo arco elétrico pode provocar conjuntivite
 b) O alicate de eletrodo para a soldagem a arco
elétrico não necessita ser isolado, pois a utilização
de luvas é suficiente
 c) Os equipamentos para soldagem ao arco
elétrico são projetados para serem usados em
ambientes com temperatura entre -10 e 40 graus C
 d) Quando necessário, pode-se utilizar oxigênio
para limpar ambientes confinados
 e) Nenhuma das respostas apresentadas

424. Exercícios
 423) Na ventilação para a soldagem e
corte...
 a) A taxa para ventilação mecânica individual é
de 900m3/min
 b) Amostras de ar devem ser coletadas para
refletir a quantidade de ar disponível para o pessoal
envolvido
 c) A ventilação mecânica é requerida em espaços
menores que 600m3 por soldador
 d) A taxa para ventilação mecânica individual é de
100m3/min
 e) Não há necessidade de haver ventilação seja
qual for a condição de soldagem

425. Exercícios
 424) Assinale a afirmativa incorreta:
 a) A letra H nos filtros indica resistência ao impacto
 b) Os raios emitidos pelo arco elétrico são a luz
branca, o infravermelho e o ultravioleta, sendo que a
porcentagem mínima de absorção dos filtros para
infravermelhos é de 99,75%
 c) Quanto maior o número do filtro maior a proteção
conferida pelo mesmo para proteção dos olhos durante
soldagem
 d) As luvas protegem contra queimaduras e
choques elétricos
 e) A ventilação natural é aceitável para operadores
de soldagem e corte em áreas que não sejam
confinadas

426. Exercícios
 425) Assinale a afirmativa incorreta:
 a) Capacetes, máscaras e óculos são
equipamentos que não necessitam de qualquer
cuidado especial, mesmo quando passados de um
soldador para outro
 b) As luvas, além de protegerem contra
queimaduras, protegem também contra choques
elétricos
 c) Para proteção dos olhos durante soldagem,
quanto maior o número do filtro, maior será a
proteção conferida pelo mesmo
 d) As lâminas usadas para proteger os filtros nos
capacetes, óculos e máscaras não precisam ser
resistentes ao impacto
 e) A ventilação mecânica, quando utilizada, deve

427. Exercícios
 426) Assinale a afirmativa correta:
 a) Os cilindros de gases liquefeitos podes ser
transportados em qualquer posição, com exceção da
horizontal
 b) O oxigênio a alta pressão não reage com óleos e
graxas
 c) No processo arco Submerso é necessário uma
ventilação adequada, especialmente em áreas confinadas
 d) Os cilindros devem ser estocados próximos a
materiais combustíveis
 e) O alicate de eletrodo deve ser resfriado pela
imersão em água

428. Exercícios
 427) Assinale a afirmativa correta:
 a) Os óculos devem ter condições de assegurar
uma ventilação perfeita
 b) Não há vantagem entre o uso de máscara e do
capacete para a soldagem
 c) Capacetes, máscaras e óculos não necessitam
ser fabricados com materiais que possam ser
desinfetados
 d) O oxigênio sob pressão deve ser utilizado para
limpar roupas
 e) Nenhuma das respostas apresentadas

429. Exercícios
 428) Assinale a afirmativa correta:
 a) A combustão interna, provocada pelo retrocesso da
chama, pode ser controlada fechando-se imediatamente a
válvula de oxigênio do maçarico e, logo após, a válvula do gás
combustível
 b) Os capacetes e máscaras não protegem a face, a testa e
olhos contra radiações emitidas pelo arco e contra salpicos da
soldagem
 c) Para a proteção dos olhos durante a soldagem, quanto
maior o número do filtro, menor será a proteção conferida pelo
mesmo
 d) Para trabalhos pesados podem ser usadas luvas de
amianto resistentes ao fogo
 e) Na soldagem pelo processo TIG, a quantidade de
radiação infravermelha é bastante grande.

430. Exercícios
 429) No processo de soldagem
com eletrodo revestido, a escória
que se forma na superfície da solda
influencia na taxa de resfriamento
do metal de solda
 a) Falsa
 b) Verdadeira

431. Exercícios
 430) Indique o documento onde
verifica-se o uso da corrente de um
determinado eletrodo numa operação de
soldagem
 a) Controle de desempenho de
soldadores/operadores de soldagem
 b) Registro de qualificação de
soldadores/operadores de soldagem
 c) Instrução de execução de inspeção de
soldagem


432. Exercícios
 431) O exame por liquido
penetrante pode ser usado para
detectar:
 a) Dupla-laminaçao em chanfros
 b) Inclusão de escória em soldas de
chapas
 c) Trinca interlamelar


433. Exercícios
 432) Quando uma trinca superficial está
contida em uma região sujeita a um fluxo
magnético, ela sempre provocará
formação de pólos magnéticos, retendo
assim, partículas magnéticas em todo
seu comprimento
 a) Falsa
 b) Verdadeira

434. Exercícios
 433) Assinale a alternativa correta:
 a) Nenhuma das respostas é correta
 b) Solda de aresta é sinônimo de solda
em ângulo
 c) Camada é o deposito com um único
passe

435. Exercícios
 434) “Um soldador poderá executar
soldagem TIG utilizando-se de lente
filtrante, de mesmo numero
recomendada para cortes, pois são
todas iguais”
 a) Afirmativa falsa
 b) Afirmativa verdadeira

436. Exercícios
 435) Qual das atividades abaixo refere-
se somente a atuação do inspetor de
soldagem nível II?
 a) Testemunhar e orientar a preparação das peças
de teste
 b) Verificar se o pré-aquecimento está sendo
efetuado conforme o procedimento de soldagem
 c) Testemunhar a preparação das peças de teste
na qualificação de procedimento de soldagem e de
soldadores
 d) Verificar se os equipamentos de soldagem a
serem utilizados no serviço estão de acordo com o
especificado

437. Exercícios
 436) A garantia do produto é
exigência prescrita na
classificação AWS de
consumível:
 a) Falsa
 b) Verdadeira

438. Exercícios
 437) Com relação ao ensaio de
dobramento...
 a) Fornece a indicação da ductilidade em
qualquer região desejada do material
 b) A velocidade do ensaio deve ser monitorada e
muito bem controlada, pois é um fator importante no
ensaio
 c) O alongamento só pode ser medido no caso de
dobramento guiado, onde a região tracionada do
corpo de prova se apresenta uniformemente
deformada
 d) Deve ser sempre preferível ao ensaio de
fratura


439. Exercícios
 438) Qual a atitude a ser tomada, no que se
refere a qualificação de soldador, caso se constate
que um soldador está soldando com um eletrodo de
Numero F diferente da indicada na IEIS?
 a) Interromper a soldagem e verificar se o metal de adição
utilizado se encontra dentro dos limites das variáveis essenciais
referentes à qualificação do soldador
 b) Interromper a soldagem e verificar se o metal de adição
é qualificado. Caso positivo, dar prosseguimento a soldagem
 c) Interromper a soldagem e verificar se o metal de adição
se encontra dentro dos limites das variáveis essenciais relativas
ao procedimento de soldagem utilizado. Caso positivo,
prosseguir a soldagem
 d) Interromper a soldagem, retirar da junta soldada um
corpo de prova de tração e 2 de dobramento. Efetuar os
ensaios aplicáveis e se aprovados dar prosseguimento a
soldagem
 e) N.R.A.

440. Exercícios
 439) O processo de soldagem que utiliza
eletrodo não consumível é:
 a) FCAW
 b) SMAW
 c) GTAW
 d) GMAW

441. Exercícios
 440) Dentre os consumíveis listados a
seguir, citar o indicado para soldagem de
aços baixa-liga
 a) SFA5.1
 b) E8018-C2
 c) F-70-EL8K
 d) RG70
 e) N.R.A.

442. Exercícios
 441) Na designação dos consumíveis
RGXX e EXX18, a letra X está associada
com:
 a) A natureza do revestimento
 b) A composição química do metal depositado
 c) O teor de hidrogênio dissolvido no metal
depositado
 d) O limite de resistência do metal depositado
 e) NRA

443. Exercícios
 442) O consumível EM 12K é utilizado na
soldagem a arco submerso e é
classificado como de:
 a) Alto teor de carbono
 b) Alto teor de manganês
 c) Baixo teor de magnésio
 d) Médio teor de carbono
 e) NRA

444. Exercícios
 443) Citar se falsa ou verdadeira a
afirmação: “A especificação AWS
representa uma maneira lógica
designar um consumível”.
 a) Verdadeira
 b) Falsa

445. Exercícios
 444) Os consumíveis R45 e ER308
representam respectivamente:
 a) Vareta para soldagem a gás e eletrodo
revestido para soldagem TIG
 b) Vareta para soldagem a gás e vareta
para soldagem TIG
 c) Vareta para soldagem TIG e eletrodo
revestido para soldagem de aço carbono
 d) NRA

446. Exercícios
 445)Consumíveis de soldagem do grupo
SFA/A-5. 1 trata-se de:
 a) Eletrodos revestidos para soldagem a arco
de aços carbono
 b) Eletrodos e fluxos para soldagem a arco
submerso de aços carbono
 c) Eletrodos nus e varetas para soldagem de
aços inoxidáveis
 d) NRA

447. Exercícios
 446) Dentre os consumíveis, a seguir
caracterizados, citar aquele que tenha
uma indicação da posição de soldagem a
ser utilizado:
 a) SFA 5.17
 b) R100
 c) F70
 d) E308-15
 e) RGXXX

448. Exercícios
 447) Os eletrodos revestidos para
soldagem de aço carbono e os eletrodos
revestidos para soldagem de aços
inoxidáveis diferenciam-se entre si:
 a) Pelo tipo de corrente elétrica
 b) Pela posição de soldagem
 c) Pelo tratamento de secagem
 d) Pelo material de base a ser soldado
 e) NRA

449. Exercícios
 448) A estufa de secagem é
utilizada para tratamento de
eletrodos com revestimento:
 a) Básico
 b) Celulósico
 c) Rutílico
 d) Constituído por dióxido de titânio

450. Exercícios
 449)A representação de dureza
Brinell portátil tem a forma:
 a) 100HB10
 b) 100HB
 c) 100B100
 d) NRA

451. Exercícios
 450) É considerada aceita a execução a 180
graus de um ensaio de dobramento guiado
quando:
 a) O cutelo for de material similar ao do corpo de
prova e for atingido, pelo corpo de prova, o ângulo de
180 graus através de uma morsa após ensaio.
 b) As descontinuidades encontradas estiverem
dentro dos limites de aceitação
 c) As dimensões do dispositivo de ensaio forem
combatíveis (previstas em norma) à espessura do
material do corpo de prova

452. Exercícios
 451) O ensaio de dobramento tem a
finalidade de:
 a) Indicar o limite de escoamento do material
ensaiado
 b) Indicar qualitativamente a dutilidade de um
material
 c) Indicar quantitativamente a dutilidade de um
material
 d) Indicar quantitativamente a dureza de um
material
 e) Existem duas alternativas corretas

453. Exercícios
 452)O ensaio por liquido
penetrante somente detecta
descontinuidades:
 a) Sub-superficial
 b) Superficiais que não estejam
obstruídas
 c) Superficiais e sub-superficiais

454. Exercícios
 453) Uma junta soldada precisa ser
inspecionada por partículas
magnéticas técnica do eletrodo. A
intensidade de corrente a ser utilizada
é função de:
 a) Distancia entre os eletrodos
 b) Geometria e comprimento total da peça
 c) Recomendação do fabricante do
equipamento de inspeção
 d) Distância entre os eletrodos e espessura
da peça

455. Exercícios
 454)
Na inspeção ultra-sônica de
uma solda, o movimento do
cabeçote sobre a superfície chama-
se:
 a) Varredura
 b) Atenuação
 c) Angulação
 d) Calibração

456. Exercícios
 455) Qual das seguintes situações
afetará a velocidade e o grau de
penetração do liquido penetrante?
 a) Posição da superfície a ser testada->
maior dificuldade de penetração na posição
sobre-cabeça
 b) Dureza do material em teste
 c) Condutividade do material em teste
 d) Condição superficial do material em teste
 e) Existem duas respostas corretas

457. Exercícios
 456) Qual das seguintes técnicas
de partículas magnéticas injeta-se
corrente elétrica diretamente na
peça?
 a) Contato direto e yoke
 b) Contato direto e eletrodos
 c) Yoke e bobina
 d) Yoke e eletrodos

458. Exercícios
 457) Para se detectar uma dupla
laminação, citar o ensaio não-destrutivo
adequado.
 a) Ultra-som
 b) Partículas magnéticas
 c) Radiografia
 d) Líquidos penetrantes

459. Exercícios
 458)A diferença entre as
densidades de duas áreas de uma
radiografia é denominada:
 a) Densidade radiográfica
 b) Contraste radiográfico
 c) Atividade radiográfica
 d) Definição

460. Exercícios
 459)O ensaio com caixa de vácuo
detecta defeitos:
 a) Superficiais
 b) Sub-superficiais
 c) Passantes
 d) Somente em materiais
ferromagnéticos

461. Exercícios
 460) Soldagem com corrente contínua
polaridade direta significa:
 a) A peça é ligada ao pólo negativo e o
eletrodo ao positivo
 b) O bombardeio de elétrons dá-se no
eletrodo
 c) O eletrodo é a parte mais quente
 d) Existem duas alternativas corretas
 e) NRA

462. Exercícios
 461) CC + significa:
 a) Polaridade direta
 b) A peça é a parte mais quente
 c) A peça está ligada ao pólo positivo
 d) Existem três alternativas corretas
 e) NRA

463. Exercícios
 462) Verificar se a afirmação a seguir é
verdadeira ou falsa
 “ O revestimento do eletrodo é bom
condutor de eletricidade isolando, assim,
a alma do eletrodo e evitando a abertura
de arcos laterais”.
 a) Verdadeira
 b) Falsa

464. Exercícios
 463) Trincas em juntas soldadas com
arco submerso na certa são correntes
de:
 a) Intensidade excessiva de corrente
 b) Limpeza entrepasses deficiente
 c) Descontrole na temperatura entrepasses
 d) Dureza elevada da solda
 e) Ventilação inadequada do local de
soldagem

465. Exercícios
 464)
O processo a arco submerso
pode ser utilizado nas posições:
 a) Plana e horizontal
 b) Apenas horizontal
 c) Vertical, plana e horizontal
 d) Sobre-cabeça

466. Exercícios
 465) Processo manual de soldagem,
principalmente para pequenas
espessuras e soldas de melhor qualidade
e acabamento é sinônimo da soldagem:
 a) SMAW
 b) GTAW
 c) SAW
 d) GMAW

467. Exercícios
 466) Citar o processo de soldagem em
que não há formação de escória
 a) AMAW e GMAW
 b) SAW e AMAW
 c) GTAW e ESW
 d) GTAW e GMAW
 e) ESW e SMAW

468. Exercícios
 467) O gás de proteção ativo
interagindo com o metal durante a
soldagem é característica do
processo:
 a) GTAW/MIG
 b) GMAW/MAG
 c) GTAW/MAG
 d) GMAW/MIG

469. Exercícios
 468) A solução sólida do carbono no
ferro alfa denomina-se:
 a) Austenita
 b) Perlita
 c) Cementita
 d) Ferrita
 e) Martensita

470. Exercícios
 469) O elemento que tem papel
fundamental na prevenção da fissura a
quente dos aços carbono é:
 a) Carbono
 b) Fósforo
 c) Enxofre
 d) Nióbio
 e) Manganês

471. Exercícios
 470) O diagrama de Schaeffler:
 a) Serve para avaliação da estrutura e propriedades
de deposito de solda dos aços inoxidáveis
 b) Influi na escolha do processo adequado para a
soldagem dos aços inoxidáveis
 c) Permite prever a microestrutura de uma solda de
liga Cr-Ni
 d) Para sua utilização é necessário calcular os
parâmetros níquel equivalente e cromo equivalente
 e) Todas as opções estão corretas

472. Exercícios
 471) O átomo de carbono, numa rede
cristalina de ferro:
 a) Localiza-se nos espaços atômicos vazios,
não ocupados pelo átomo de ferro
 b) Localiza-se nos interstícios da rede
cristalina
 c) Não se solubiliza no ferro
 d) E um átomo de ferro dividem-se, ao mesmo
tempo, um único espaço atômico na rede

473. Exercícios
 472) Quais os fatores abaixo que afetam
a energia de soldagem?
 a) Corrente de soldagem
 b) Espessura da peça soldada
 c) Temperatura máxima atingida durante a
soldagem
 d) Todos
 e) NRA

474. Exercícios
 473) Quais os principais fatores que afetam
a microestrutura de uma liga metálica após
soldagem?
 a) Teor de umidade no ambiente e grau de
restrição da junta
 b) Tamanho e homogeneização do grão do
material
 c) Reações químicas no metal liquido e absorção
de gases durante a soldagem
 d) Diliuição e epitaxia da soldagem química da
liga
 e) Ciclo térmico da soldagem e composição

475. Exercícios
 474) Dentre as alternativas abaixo,
assinale aquela que indica propriedades
desejáveis a um bom dispositivo de
fixação e montagem na soldagem de
juntas de topo em aço carbono.
 a) Ser fabricado em aço inoxidável
 b) Permitir a livre contração transversal
 c) Permitir o livre embicamento
 d) Impedir a contração longitudinal do cordão
de solda

476. Exercícios
 475) O empenamento na soldagem de
chapas finas de aço carbono será
evitado quando se utiliza:
 a) Dispositivos auxiliares de fixação e
montagem (cachorros)
 b) Processos de soldagem que propiciam um
maior aporte de calor
 c) O pré-aquecimento na soldagem
 d) Chapas acima de sua espessura crítica

477. Exercícios
 476) Das recomendações abaixo, indique
aquela mais adequada à fabricação de
perfis metálicos compostos por chapas
soldadas, do ponto de vista do controle
de deformações:
 a) Usar chanfros em V
 b) Usar a soldagem com passe à ré
 c) Evitar a decoesão lamelar
 d) Aproximar e balancear as soldas em torno
da linha neutra

478. Exercícios
 477) Assinale(s) a(s) alternativa(s)
correta(s):
 a) A deformação angular é provocada pela
assimetria da zona fundida em relação à linha neutra
na soldagem de juntas de topo em aço carbono
 b) A contração transversal da solda de uma junta
de topo em uma chapa de aço carbono é
diretamente proporcional ao módulo de elasticidade
do aço da chapa
 c) O empenamento na soldagem de chapas finas
em juntas de topo só ocorre quando o chanfro da
junta é assimétrico
 d) O recurso para se minimizar a contração
longitudinal da soldagem de junta de topo é a não

479. Exercícios
 478) Qual o principal tipo de
deformação que ocorre na soldagem de
chapas de aço carbono em juntas de
ângulo, sendo as chapas de espessura
de 25 mm?
 a) Empenamento
 b) Contração transversal
 c) Contração longitudinal
 d) Deformação angular

480. Exercícios
 479) Variável essencial é:
 a) Aquela que as normas técnicas dão a maior
importância
 b) Aquela que, se alterada, não afetará as
propriedades mecânicas da solda.
 c) Aquela que depende dos requisitos dos
equipamentos
 d) Aquela que, se alterada, afetará as propriedades
mecânicas da solda.
 e) NRA

481. Exercícios
 480) Variável essencial suplementar é:
 a) Aquela aplicável tanto na qualificação de
procedimentos de soldagem quanto na qualificação
de soldadores
 b) Aquela considerada quanto os requisitos do
equipamento exigem teste de impacto
 c) Aquela que, se alternada, não afetará as
propriedades mecânicas da solda
 d) Aquela aplicável apenas na qualificação de
soldadores
 e) NRA

482. Exercícios
 481) A ordem de elaboração dos
documentos de soldagem e,
correspondentemente, à ordem de
qualificação de procedimentos de
soldagem e de soldadores é:
 a) RQS, EPS, RQPS
 b) EPS, RQS,RQPS
 c) EPS,RQPS, RQS
 d) RQPS, EPS, RQS

483. Exercícios
 482) A verificação das propriedades
mecânicas de uma junta soldada é
verificada:
 a) Nos testes de qualificação do
procedimento de soldagem
 b) Na elaboração da especificação do
procedimento de soldagem
 c) Nos testes de qualificação do soldador
 d) As alternativas B e C estão corretas
 e) NRA

484. Exercícios
 483) O F number na Norma ASME
Séc. IX:
 a) Determina um grupo de eletrodos de
mesmo limite de resistência
 b) Determina um grupo de eletrodos de
mesma soldabilidade
 c) Identifica especificamente um
consumível de soldagem
 d) Está relacionado com o material de
base a ser soldado
 e) NRA

485. Exercícios
 484) O ensaio de impacto, utilizados
nas normas de soldagem, é aplicado:
 a) Na qualificação de soldadores
 b) Sempre na qualificação de procedimentos
de soldagem
 c) Nos testes de produção
 d) Na qualificação de soldadores desde que
referenciado na norma de projeto
 e) NRA

486. Exercícios
 485) Para medir a temperatura de uma
superfície onde a contaminação é
inadmissível, deveremos providenciar:
 a) Lápis de fusão e limpeza posterior
 b) Pirômetro de contato
 c) Impossível medir a medição
 d) Lápis de fusão sem limpeza posterior
 e) Tanto lápis de fusão quanto pirômetro de
contato poderão ser utilizados

487. Exercícios
 486) O funcionamento dos termopares
baseia-se:
 a) Na diferença de temperatura criada pela
diferença de potencial entre suas extremidades
 b) Na diferença de potencial criada pela
diferença de temperatura entre suas
extremidades
 c) Na diferença de potencial gerada pelos
materiais dos termopares que devem ser de

488. Exercícios
 487) Dos termopares citados, a seguir,
citar aquele mais utilizado na maioria
das aplicações que envolvem
aquecimento por resistência elétrica:
 a) Ferro-constatan
 b) Cromel-constatan
 c) Ferro-cromel
 d) Cromel-alumel
 e) Ferro-alumel

489. Exercícios
 488) São dispositivos para
verificação rápida do ajuste de
peças:
 a) Trenas
 b) Gabaritos
 c) Goniômetro
 d) Pirômetro de contato

490. Exercícios
 489) Assinale a afirmativa incorreta:
 a) No corpo de prova de dobramento transversal de raiz, o
eixo da solda é paralelo ao eixo longitudinal do corpo de prova
 b) No corpo de prova de dobramento transversal de face, o
eixo da solda é perpendicular ao eixo longitudinal do corpo de
prova.
 c) No corpo de prova de dobramento lateral-transversal, o
eixo da solda é longitudinal do corpo de prova
 d) No corpo de prova de dobramento longitudinal de raiz, o
eixo da solda é paralelo ao eixo longitudinal do corpo de prova
 e) No corpo de prova de dobramento longitudinal de face, o
eixo da solda é paralelo ao eixo longitudinal do corpo de prova

491. Exercícios
 490) Assinale a afirmativa incorreta:
 a) Antes de se iniciar os testes por pontos, as
soluções devem ser verificadas quanto a sua
eficiência.
 b) Através do teste por pontos, pode-se
determinar a composição química de um material
 c) O teste magnético e o teste por pontos são
suscetíveis a mascaramento dos resultados quando
não são tomados os cuidados necessários com a
limpeza da superfície
 d) No teste magnético, os materiais são
classificados em três grupos.
 e) No teste por pontos, empregando-se o método
B, o material é identificado através de reações
químicas forçadas por eletrolise entre o material e o

492. Exercícios
 491) No ensaio por partícula magnética
de uma barra utilizando-se magnetização
longitudinal, pode-se dizer que...
 a) Indicações lineares perpendiculares ao eixo da
barra serão detectadas
 b) Indicações lineares paralelas ao eixo da barra
serão detectadas facilmente
 c) Qualquer tipo de indicação linear será
detectada, independente de sua direção.
 d) A intensidade do campo magnético é o único
fator a ser considerado na detectabilidade de
indicações
 e) NRA

493. Exercícios
 492) Com relação à exposição às radiações
ionizantes dos tipos X ou GAMA, podemos dizer
que...
 a) No caso de exposições excessivas, podem
provocar a morte do indivíduo.
 b) Não são nocivos ao organismo humano
 c)Afetam apenas os glóbulos vermelhos do sangue
 d) No caso de exposições excessivas, não haverá
risco de vida se o indivíduo estiver utilizando contador
GEIGER, caneta ou filme dosimétricos, conforme
previsto no Plano de Proteção Radiológica.
 e) Terá um pequeno efeito apenas no tecido humano

494. Exercícios
 493) Assinale a afirmativa correta:
 a) Para se verificar se a inspeção de uma junta,
após a soldagem, deve ser feito por liquido
penetrante, deve-se consultar o PSE
 b) As instruções de execução e inspeção de
soldagem são elaboradas a partir dos desenhos de
fabricação e montagem dos PSE qualificados e dos
requisitos das normas técnicas aplicáveis
 c) As instruções de execução e inspeção de
soldagem são usadas pelo inspetor para
acompanhamento das qualificações
 d) O registro de qualificações dos soldadores é
preparado a partir da relação dos soldadores
qualificados
 e) NRA

495. Exercícios
 494) Assinale a afirmativa incorreta:
O formulário “Registro de Qualificação de
Soldadores e Operadores de Soldagem”
deverá conter...
 a) Resultado do ensaio de dobramento ou
radiográfico para soldas em chanfro
 b) Características elétricas e polaridade utilizados
 c) Especificação do metal de base e espessura
utilizados
 d) Identificação do procedimento de ensaio
radiográfico utilizado
 e) Identificação do procedimento de soldagem

496. Exercícios
 495) Um corpo de prova soldado, tipo
transversal de face, foi submetido a ensaio
de dobramento. Na avaliação dos resultados
do ensaio, o inspetor de soldagem procurou
observar:
 a) Descontinuidade na zona de tração, na face
da solda do corpo de prova
 b) Descontinuidade na zona de compressão, na
face da solda do coro de prova
 c) Descontinuidade na zona de tração, na raiz da
solda do corpo de prova
 d) Dobras de laminação na chapa, na zona de
tração do corpo de prova.
 e) NRA

497. Exercícios
 496) Dizer que um material pertence a
uma dada especificação, assim significa
que o material cumpre todos os
requisitos da especificação como, por
exemplo: modo de fabricação,
propriedades mecânicas, critério de
aceitação, faixa de composição química,
embalagem, identificação.
 a) Falso
 b) Verdadeiro

498. Exercícios
 497)
O consumível de classificação
AWS ER317-L é um eletrodo nu e
com baixo teor de carbono
 a) Falsa
 b) Verdadeira

499. Exercícios
 498) Um aparelho para exame por ultasom,
usando um cabeçote normal é usado para
examinar uma chapa plana. Este exame
detecta:
 a) Defeitos laminares, planos, paralelos à superfície
da chapa.
 b) Defeitos longitudinais, planos, perpendiculares à
superfície da chapa.
 c) Defeitos transversais, planos, perpendiculares à
superfície da chapa.
 d) Nenhum dos defeitos citados

500. Exercícios
 499) Das recomendações abaixo, indique a
que não se aplica quando se deseja
minimizar os efeitos da contração em soldas
de topo
 a) Reduzir o ângulo de chanfro e usar grande
abertura de raiz
 b) Evitar reforço excessivo
 c) Usar processos com alta taxa de deposição de
metal de adição
 d) Usar o maior numero possível de eletrodos de
pequeno diâmetro
 e) Usar chanfro em X

501. Exercícios
 500)O reforço da solda sempre
deve ser eliminado na preparação
de corpos de prova para a
qualificação de procedimento de
soldagem
 a) Verdadeira
 b) Falsa

502. Exercícios
 501) O consumível de classificação
AWS RG60 é um eletrodo
empregado na soldagem a gás com
limite de resistência de 60000 PSI
 a) Falsa
 b) Verdadeira

503. Exercícios
 502) Os lápis de fusão são usados para:
 a) Controlar a temperatura de pré-
aquecimento
 b) Controlar a temperatura de interpasse
 c) Existem duas respostas corretas
 d) Controlar a temperatura de fusão do metal
de adição
 e) Nenhuma das repostas estão corretas

504. Exercícios
 503) Resultados satisfatórios obtidos
através de ensaios mecânicos:
 a) Determinam as condições limites de
trabalho de uma estrutura soldada
 b) Asseguram a continuidade metálica de
uma solda, considerando-se os esforços de
natureza mecânica
 c) Determinam qual o nível de tensões
que poderá suportar uma solda sem se
romper
 d) Asseguram a qualidade mínima de
uma solda no que se diz respeito as

505. Exercícios
 504)Em um paquímetro, a menor
divisão da escala principal é 1mm
e o nonio possue 50 divisões.
Qual a precisão desse
paquímetro?
 a) 0,01mm
 b) 0,02mm
 c) 0,05mm
 d) 5,00mm

506. Exercícios
 505) O processo de soldagem TIG:
 a) É escolhido principalmente para
chapas espessas onde outros processos de
soldagens não podem ser utilizados
 b) Permite obter elevada taxa de
deposição
 c) Consiste na união de peças através do
aquecimento destas , por meio de um arco
elétrico formado entre um eletrodo de
tungstênio não consumível e a peça
 d) Só pode ser utilizado nas posições de
soldagem plana e horizontal

507. Exercícios
 506) Indique a afirmativa correta relativa ao
documento técnico procedimento de soldagem da
executante
 a) É um documento emitido pela executante dos serviços
para cada equipamento a ser soldado
 b) É um documento emitido pela executante dos serviços
que contém as variáveis essenciais e não essenciais dos
processos de soldagem
 c) É um documento emitido pela Petrobrás que fornece ao
soldador/operador de soldagem os dados para a qualificação
do procedimento de soldagem
 d) Existem duas afirmativas corretas
 e) É um documento emitido pela Petrobrás com a s
informações de com se deve ser executada a soldagem

508. Exercícios
 507) O processo de soldagem a arco submerso
utiliza o calor gerado para:
 a) Fundir o fluxo e este fundir o arame
 b) Fundir o arame, sendo que a poça de fusão é
protegida pelo gás inerte, normalmente argônio
 c) Fundir o arame e o fluxo que juntamente com o
gás de proteção, normalmente argônio, protegem a poça
de fusão
 d) Fundir o metal de base, o arame e o fluxo, cuja
função é a de proteger a poça de fusão

509. Exercícios
 508) Assinale a atividade de
responsabilidade do Inspetor de Soldagem
Nível I
 a) Analisar os resultados dos ensaios não-
destrutivos referentes aos serviços de sua
responsabilidade
 b) Verificar se os procedimentos de ensaios não-
destrutivos utilizados estão qualificados
 c) Realizar ensaios não-destrutivos segundo
procedimentos qualificados
 d) Nenhuma das atividades apresentadas nos
ensaios não-destrutivos foram previamente
qualificados
 e) Verificar se os materiais utilizados nos ensaios

510. Exercícios
 509) Assinale a atividade que não é de
responsabilidade do Inspetor de Soldagem
nível I
 a) Executar medições de dureza por meio de
medidores portáteis
 b) Executar exames macrográficos em juntas
soldadas
 c) Inspecionar o desempenho dos soldadores e
operadores de soldagem
 d) Interpretar exames macrográficos em juntas
soldadas
 e) Manter organizado o arquivo de procedimentos

511. Exercícios
 510) Assinale a atividade de
responsabilidade do Inspetor de Soldagem
nível I
 a) Interpretar requisitos de normas técnicas no
que se refere a soldagem
 b) Verificar por marcação se o metal de base está
correto
 c) Elaborar procedimentos de soldagem
 d) Aprovar a qualificação do procedimento de
soldagem
 e) Verificar se a soldagem de reparo está sendo
realizada segundo as normas técnicas aplicáveis

512. Exercícios
 511) Assinale a atividade de responsabilidade
do Inspetor de Soldagem nível I
 a) Testemunhar a remoção do corpo de prova de
dobramento
 b) Preparar relatórios de registros de qualificação de
procedimentos de soldagem
 c) Manter organizado o arquivo de procedimentos de
soldagem
 d) Aprovar a qualificação de soldadores
 e) Elaborar o procedimento de qualificação de
soldadores

513. Exercícios
 512) Assinale a atividade que não é de
responsabilidade do Inspetor de Soldagem
nível I
 a) Preparar relação de soldadores qualificados
 b) Verificar se os soldadores estão qualificados
para os serviços de solda a serem executados
 c) Verificar o prazo de validade da qualificação
dos soldadores
 d) Solicitar nova qualificação para os soldadores
que apresentarem mau desempenho
 e) Preparar relatórios referentes ao controle de
desempenho de soldadores por radiografia ou ultra-
som

514. Exercícios
 513) Assinale a atividade exclusiva do
Inspetor de Soldagem nível II
 a) Avaliar os resultados dos ensaios mecânicos
referentes à qualificação do procedimento de soldagem
da executante segundo as normas aplicáveis
 b) Verificar se somente procedimentos
especificados e qualificados estão sendo utilizados
para cada serviço
 c) Verificar se o manuseio, controle, secem e o
armazenamento de consumível estão corretos
 d) Verificar se os ensaios não-destrutivos foram
realizados por pessoal qualificado
 e) Executar a marcação do reparo de solda no
equipamento

515. Exercícios
 514) Define-se raiz de solda como...
 a) Pontos nos quais a parte anterior da solda
intercepta as superfícies do material de base
 b) Pontos nos quais a parte posterior da solda
intercepta as superfícies do material de base
 c) Linha na qual a parte posterior da solda intercepta
a superfície do material de base
 d) Linha na qual a parte anterior da solda intercepta a
superfície do material de base
 e) Região onde a parte posterior da solda intercepta a
margem da solda

516. Exercícios
 515) Reforço de solda pode ser definido
como...
 a) Excesso de metal depositado nos primeiros
passes
 b) O excesso de metal de base depositado nos
últimos passes
 c) Metal da zona fundida em excesso na raiz da
solda
 d) O material de base em excesso, além do
necessário para preencher a junta
 e) O metal se solda em excesso, além do
necessário, para preencher a junta

517. Exercícios
 516) Define-se cordão de solda como...
 a) O deposito de solda resultante de uma
camada
 b) O depósito de solda resultante das
camadas necessárias ao preenchimento do
chanfro
 c) O depósito de solda resultante dos passes
que formam uma camada
 d) O depósito de solda resultante de dois ou
mais passes
 e) NRA

518. Exercícios
 517) Qual o tipo de descontinuidade que
pode ser localizada na zona
termicamente afetada?
 a) Trinca de cratera
 b) Porosidade vermiforme
 c) Inclusão de escória
 d) Trinca sob cordão
 e) Falta de fusão

519. Exercícios
 518) Assinale a afirmativa incorreta:
 a) Ângulo de trabalho é o ângulo que o eletrodo faz com a
superfície do material de base num plano perpendicular ao eixo
de solda
 b) Zona de fusão é a área do material de base fundida,
determinada seção longitudinal da solda.
 c) Porosidade é o conjunto de poros apresentados de
forma uniforme
 d) Sobreposição é o excesso de metal depositado na zona
fundida sobreposto ao material de base na margem da solda
 e) Temperatura de interpasse é a temperatura pré-
estabelecida na qual o metal de solda deve encontrar-se antes
de ser depositado o passe seguinte

520. Exercícios
 519) Solda homogênea é definida como....
 a) A solda realizada de tal modo que não haja
variação significativa entre as composições químicas
do material de base e da zona fundida
 b) A solda destinada a manter membros ou
componentes adequadamente ajustados até a
conclusão da soldagem
 c) A solda estabelecida com a finalidade principal
de impedir ou diminuir vazamentos
 d) A solda na qual a continuidade é interrompida
por espaçamento sem solda
 e) A solda executada entre ou sobre membros
sobrepostos

521. Exercícios
 520) Assinale a afirmativa correta:
 a) Consumível é todo material empregado apenas
para proteger a solda
 b) NRA
 c) A posição de soldagem é um dos fatores que
não influencia na seleção de um consumível
 d) O gás nitrogênio é um gás de proteção
normalmente empregado no processo MAG
 e) Arame tubular e fluxo granulado são
consumíveis comumente empregados no processo
arco submerso

522. Exercícios
 521) Os significados das letras K, L e M
que aparecem na classificação AWS dos
eletrodos para soldagem a Arco Submerso
são...
 a) Acalmado ao silício, baixo teor de manganês e
médio teor de manganês
 b) Acalmado ao alumínio, médio teor de
manganês e baixo teor de manganês
 c) Baixo teor de manganês, médio teor de
manganês e alto teor de manganês
 d) Alto teor de manganês, médio teor de
manganês e baixo teor de manganês
 e) Baixo teor de carbono, médio teor de
manganês e alto teor de silício

523. Exercícios
 522) Indicar a que grupo de metais de
adição correspondem a especificação AWS A
5.17
 a) Eletrodos nus de aço carbono e fluxos para
soldagem a arco submerso
 b) Eletrodos revestidos de aço cromo e cromo-
níquel resistentes à corrosão para soldagem a arco
 c) Varetas de ferro e aço carbono para soldagem
a gás
 d) Eletrodos nus e tubulares para soldagem a
arco e varetas de solda de aços cromo e cromo-
níquel resistentes à corrosão
 e) Eletrodos revestidos de aço de baixa liga para
soldagem a arco

524. Exercícios
 523) Assinale a afirmativa incorreta:
 a) A estufa para secagem é menos utilizada na
secagem de eletrodos revestidos e fluxos de baixo
hidrogênio
 b) A estufa portátil de manutenção da secagem
para eletrodos revestidos de baixo hidrogênio deve
manter a temperatura entre 60 e 100 graus C.
 c) A estufa portátil de manutenção da secagem
deve estar constantemente ligada quando em uso
 d) A calibração dos instrumentos utilizados na
estufa deve ser verificada periodicamente
 e) A estufa para secagem deve estar dotada de no
mínimo 2(dois) instrumentos controladores de
temperatura

525. Exercícios
 524) As varetas de solda para soldagem a
gás são...
 a) Classificadas tendo como base a composição
química do metal de solda
 b) Classificada tendo como base a resistência à
tração do metal de solda
 c) Classificadas na AWS A5.2
 d) Classificadas tendo como base a composição
química do metal de adição
 e) NRA

526. Exercícios
 525) Assinale a afirmativa correta
 a) A especificação AWS representa uma maneira
lógica de designar um consumível
 b) A classificação AWS determina de maneira
lógica as características de um consumível e dá
garantias sobre suas propriedades
 c) A especificação AWS refere-se a um
consumível e, a respeito do mesmo, fornece valores
exatos do seu limite de resistência, composição
química, etc.
 d) A especificação AWS determina de maneira
exata as características de um consumível e dá
garantias sobre suas propriedades
 e) NRA

527. Exercícios
 526) Assinale o prefixo incorreto
 a) E- eletrodo revestido para soldagem a
arco elétrico
 b) B- metal de adição para brasagem
 c) G- gás inerte ou reativo para soldagem
sob proteção gasosa
 d) R- vareta para soldagem
 e) ER- eletrodo ou vareta para soldagem
TIG, MIG, MAG e arco submerso

528. Exercícios
 527) Assinale a alternativa correta:
 a) Hélio, argônio e nitrogênio são utilizados como
gases de proteção e são considerados gases inertes
 b) A classificação AWS EH14 designa um eletrodo
para soldagem ao arco submerso
 c) Os consumíveis utilizados para o processo TIG são
argônio e eletrodo nu
 d) A estufa para manutenção da secagem deve
atingir uma temperatura de 600 graus C.
 e) NRA

529. Exercícios
 528) Quais os parâmetros abaixo são
controlados por parte de um equipamento de
soldagem em um processo semi-automático?
 a) Velocidade de soldagem e velocidade de
alimentação do consumível
 b) Velocidade de alimentação do consumível
 c) Velocidade de soldagem e comprimento do arco
 d) Velocidade de soldagem e a energia de soldagem
 e) NRA

530. Exercícios
 529) A adição de tório e zargonio na
fabricação do eletrodo de tungstênio
para o processo TIG permite:
 a) Que a emissão de elétrons do eletrodo,
quando aquecido, seja facilitada
 b) Soldar com elevadas velocidades
 c) Soldar só com corrente alternada
 d) Reduzir a emissão das radiações
ultravioletas
 e) Soldar sem metal de adição

531. Exercícios
 530) A falta de penetração no processo
de soldagem ao Arco Submerso é
causada por...
 a) Velocidade inadequada
 b) Preparação da superfície da junta
inadequada
 c) Limpeza inadequada
 d) Chanfro inadequado
 e) Desalinhamento

532. Exercícios
 531) Em uma empresa, o inspetor de
soldagem nível II contratado, verificou em um
PSE várias informações incorretas e apenas
uma correta. Assinale a informação correta:
 a) Quanto à limpeza da junta estava previsto
esmerilhamento após o passe da raiz
 b) Um dos processos de soldagem utilizados era
Arco Submerso, sendo empregado para soldar na
posição sobre-cabeça
 c) O consumível utilizado para soldar pelo processo
Eletrodo Revestido era o AWS ER316
 d) Não constava o valor da espessura do metal de
base
 e) O metal de base era aço-carbono com 4,0% de
carbono

533. Exercícios
 532) No processo de soldagem MAG, a
reação Feo + C -> Fé + CO é
responsável pela formação de porosidade, a
qual pode ser evitada quando...
 a) Reduz-se a quantidade de elementos
desoxidantes tal como o nióbio
 b) Aumenta-se a quantidade de elementos
desoxidantes tal como o manganês
 c) Aumenta-se a quantidade de elementos
oxidantes tal como o oxigenio
 d) Reduz-se a quantidade de elementos
radioativos tal como o bário
 e) NRA

534. Exercícios
 533) Assinale a afirmativa incorreta:
 a) Na técnica de aquecimento por indução não é
possível um aquecimento localizado
 b) Na técnica de aquecimento por resistência
elétrica é vantajoso o aquecimento contínuo e
uniforme
 c) Na tecnica de aquecimento por chama a fonte
de calor é produzida pela queima de um gás
combustível
 d) Na técnica de aquecimento por resistência
elétrica a temperatura pode ser ajustada
rapidamente
 e) Na técnica de aquecimento por chama a
precisão máxima torna-se uma vantagem

535. Exercícios
 534) A respeito de fenômeno
denominado difusão, pode-se afirmar
que...
 a) Varia inversamente proporcional com a
temperatura
 b) Varia diretamente proporcional com a
temperatura
 c) Independe da temperatura
 d) Não influi nas propriedades do material
 e) NRA

536. Exercícios
 535) Com a relação da influência do pré-
aquecimento na extensão da ZAT, podemos
afirmar que...
 a) Menor temperatura, maior será a extensão da
ZAT
 b) Maior temperatura, maior será a extensão da
ZAT
 c) A temperatura não influencia na extensão da
ZAT
 d) A extensão da ZAT depende da condutividade
térmica do material
 e) Existem duas respostas corretas

537. Exercícios
 536) Uma solda foi realizada com o eletrodo
AWS E 7018. Sabendo-se que a junta soldada
não foi submetida a pós-aquecimento, quanto
tempo deveria se aguardar para a realização de
ensaios não-destrutivos?
 a) 12 horas
 b) 24 horas
 c) 48 horas
 d) 72 horas
 e) NRA

538. Exercícios
 537) Com relação ao ciclo térmico pode-se afirmar
que...
 a) A temperatura máxima atingida durante uma soldagem
independe das propriedades físicas do material
 b) A velocidade de resfriamento varia diretamente
proporcional aom a temperatura de pré-aquecimento
 c) Considerando constante as dimensões de largura e
comprimento, quanto maior a espessura de um certo material,
menor a velocidade de resfriamento promovida por uma solda
 d) A velocidade de resfriamento varia diretamente
proporcional com a energia de soldagem
 e) NRA

539. Exercícios
 538) Assinale a afirmativa incorreta:
 a) O pré-aquecimento, além de evitar a têmpera,
aumenta a difusão de hidrogênio na junta soldada
 b) Os ensaios não-destrutivos em soldas com
pré-aquecimento devem ser feitos logo após a
soldagem
 c) Tanto o pós-aquecimento como o pré-
aquecimento aumentam a difusão do hidrogênio na
junta soldada
 d) O pré-aquecimento, o aumento da energia de
soldagem e a escolha do metal de adição de menor
resistência possível, contribuem para a redução do
risco de fissuração
 e) A adição de elementos de liga no aço altera o
valor do Carbono Equivalente

540. Exercícios
 539) Assinale a afirmativa correta:
 a) O pré-aquecimento possibilita ao hidrogênio, quando
presente, a difusão para fora da junta
 b) O pós-aquecimento deve ser realizado após pequeno
resfriamento da junta soldada tende a minimizar essas
deformações
 c) O pré-aquecimento é vantajoso em certos materiais, pois
pode aumentar a ZAT caso não se controle a temperatura
convenientemente
 d) Para que o tratamento térmico de tensões alcance seus
objetivos não é necessário que o tempo de permanência na
temperatura de tratamento seja controlado
 e) NRA deve ser aplicado, embora apresente várias ações
benéficas.

541. Exercícios
 540) O tratamento termico que consiste
no aquecimento da peça a uma
temperatura acima da zona crítica,
seguido de resfriamento ao ar chama-
se...
 a) Recozimento
 b) Normalização
 c) Revenimento
 d) Têmpera
 e) Fissuração à quente

542. Exercícios
 541) Diante de uma viga em I, deformada
de tal modo que a superfície convexa esteja
voltada para baixo, o que se pode fazer para
corrigir essa deformação?
 a) Aquecer localizadamente regiões em formas
de cunha, de tal modo que seu vértice esteja voltado
para baixo
 b) Aquecer localizadamente regiões em forma de
cunha, de tal modo que sua base esteja voltada para
baixo
 c) Aquecer apenas a superfície côncava da viga
 d) Aquecer toda a superfície côncava da viga,
jogando água fria na superfície convexa da viga
 e) Aquecer apenas a alma da viga pelos lados,
simultaneamente.

543. Exercícios
 542) Caso você tenha que selecionar um
material metálico para ser soldado onde se
deseja o menor nível de deformações possível,
qual das seguintes propriedades será relevante
na seleção deste material?
 a) Alto coeficiente de dilatação térmica
 b) Baixa tensão de escoamento
 c) Alta condutividade térmica
 d) Baixo módulo de elasticidade
 e) NRA

544. Exercícios
 543) Assinale a afirmativa incorreta:
 a) Quanto maior o grau de restrição imposto à junta, menor
será as tensões internas promovidas durante a soldagem
 b) O pré-aquecimento localizado e aplicado irregularmente
em determinada junta pode aumentar a deformação
 c) Quanto maior o grau de restrição imposto à uma junta,
menor será a deformação promovida durante a soldagem
 d) Tensões internas estão geralmente presentes nos
componentes de uma estrutura, mesmo antes de sua
fabricação
 e) Metais com alta condutividade térmica dissipam o calor
rapidamente

545. Exercícios
 544) ...é uma medida de prevenção e
controle de deformação na soldagem
 a) Usar chanfros simples...
 b) Usar soldas contínuas...
 c) Não utilizar a soldagem com passes a ré...
 d) Aumentar o tempo de soldagem...
 e) Utilizar a pré-deformação e a disposição
dorso a dorso

546. Exercícios
 545) Qual da seguintes condições influenciam
de maneira a reduzir a contração transversal de
uma junta soldada?
 a) Presença de martelamento entre o primeiro e os
últimos passes exclusivos
 b) Ausência do grau de restrição
 c) Aumento da energia de soldagem
 d) Aumento do número de passes
 e) Todas as condições tendem a atenuar a contração
transversal da junta soldada

547. Exercícios
 546) Com o aumento da temperatura de
um determinado aço, verifica-se...
 a) O aumento do seu limite de escoamento
 b) O aumento de seu coeficiente de dilatação
térmica
 c) O aumento do seu módulo de elasticidade
 d) O aumento de sua condutividade térmica
 e) NRA

548. Exercícios
 547) A Norma AISI 309S representa um aço
inoxidável...
 a) Martensítico de composição química idêntica à do
AISI 309
 b) Austenítico de composição química diferente do
aço AISI 309
 c) Martensítico de composição química diferente do
aço AISI 309
 d) Ferrítico com teor de enxofre diferente do aço
AISI 309
 e) NRA

549. Exercícios
 548) Assinale a afirmativa correta:
 a) Dentre todos os materiais listados na
especificação ASTM A 240-72b, pode-se encontrar
as classificações AISI para aços inoxidáveis 304,
321, 405, etc.
 b) Dentre todos os materiais listados na
classificação ASTM A 240-72b, pode-se encontrar as
classificações AISI para os aços inoxidáveis 304,
321, 405, etc.
 c) Dentre todos os materiais listados na
especificação ASTM A 240-72b, pode-se encontrar
as especificações AISI para aços inoxidáveis 304,
321, 405, etc.

550. Exercícios
 549) Assinale a afirmativa correta:
 a) A diferença existente entre os aços AISI304 e
304 L é que no segundo, o teor de carbono é o mais
baixo
 b) A semelhança existente entre os aços AISI 304
e 204 é que ambos são martensíticos
 c) A classificação AISI não se aplica aos aços
inoxidáveis
 d) Especificação e classificação tem definições
idênticas
 e) A diferença existente entre os aços AISI 305 e
308 é que no segundo o teor de carbono é mais alto

551. Exercícios
 550) Assinale a afirmativa correta:
 a) Conforme a AISI os aços inoxidáveis
202 e 302 são austeníticos
 b) Conforme a AISI os aços inoxidáveis
201, 202 e 205 são ferríticos
 c) Conforme a AISI os aços inoxidáveis
302, 304 L e 410 são austeníticos
 d) Conforme a AISI os aços inoxidáveis
201 e 410 são martensíticos
 e) NRA

552. Exercícios
 551) Assinale a afirmativa correta:
 a) Especificação define uma sistemática de arranjo ou
divisão dos materiais em grupos, baseada em características
similares, como a composição quimica
 b) Na Norma ASTM BXXX-YY, a letra B significa que o
material é não-ferroso
 c) Para um material estar de acordo com sua especificação
ASTM é necessário e suficiente que a composição química
deste material satisfaça a especificação citada
 d) A especificação A 20 se refere aos requisitos gerais para
chapas laminadas de aços e perfis para uso estrutural
 e) Os requisitos suplementares de uma especificação
deverão ser satisfeitos toda vez que um material for fornecido

553. Exercícios
 552) Na qualificação de um procedimento
de soldagem de um aço carbono, constatou-
se que os resultados ensaios de tenacidade
estavam abaixo do especificado devido a
formação de martensita. Qual das
providências listadas abaixo pode solucionar
a questão?
 a) Aumentar a temperatura de pré-aquecimento
 b) Diminuir a temperatura no tratamento térmico
de alívio de tensões
 c) Reduzir o número de passes
 d) Aumentes o tempo de pós-aquecimento
 e) Diminuir a intensidade de corrente de

554. Exercícios
 553) Indique a alternativa correta
relativa ao documento técnico controle
de desempenho de soldadores e
operadores de soldagem
 a) É utilizado para verificar quantos
soldadores e operadores de soldagem estão
qualificados
 b) É elaborado a partir dos relatórios de
exame radiográfico e/ou ultrasônico
 c) Existem duas respostas corretas
 d) É utilizado para controlar a produção de
soldas


555. Exercícios
 554) Se um aço carbono A possui carbono
equivalente superior a um aço carbono B,
pode-se afirmar que:
 a) A possibilidade de ocorrência de fissuração pelo
hidrogênio em B é maior que em A, se utilizado o
mesmo procedimento de soldagem
 b) A possibilidade de ocorrência de fissuração pelo
hidrogênio em A é maior que em B, se utilizado o
mesmo processo de soldagem
 c) A curva TTT de A está a esquerda da curva TTT
de B
 d) A possibilidade de fissuração a quente na
soldagem de A é maior que na soldagem de B
 e) A possibilidade de ocorrência de fissuração a
quente na soldagem de B é maior que na soldagem de

556. Exercícios
 555)O registro de qualificação de
procedimento é emitido para cada
procedimento de soldagem
 a) Verdadeira
 b) Falsa

557. Exercícios
 556) Qual das afirmativas abaixo não é
aplicável ao procedimento de soldagem TIG?
 a) Apesar das desvantagens de um custo inicial
maior do que o processo de soldagem com eletrodo
revestido e de baixa produtividade, tem como grande
vantagem a obtenção de soldas de alta qualidade
 b) Em certas peças, o processo pode ser
aplicado sem que necessite de metal de adição
 c) Só é aplicável para posições de soldagem
horizontal, vertical e plana
 d) É freqüentemente usado na execução de
passe de raiz de tubulação submetida a serviços de
grande responsabilidade

558. Exercícios
 557) A combinação de um eletrodo com
u fluxo para soldagem a arco submerso,
pela classificação AWS, tem a forma:
 a) EXXX-FXX-N
 b) FXX-EXXXX
 c) FX-EXXX
 d) FXX-EX
 e) EXXX-FXX

559. Exercícios
 558) O eixo de fechamento de um
corpo de prova, em ensaio de
dobramento longitudinal de produto
laminado, deve ser ortogonal a
direção de laminação
 a) Falsa
 b) Verdadeira

560. Exercícios
 559) Qual da afirmativas abaixo é
falsa?
 a) Uma das funções físicas do
revestimento do eletrodo é fornecer gases
para a formação da atmosfera protetora
 b) No processo manual com eletrodo
revestido, o eletrodo fornece o metal de
adição e estabelece o arco
 c) Uma das funções elétricas do
revestimento do eletrodo é a de isolamento
elétrico
 d) Uma das funções do revestimento do
eletrodo é aumentar o nível de hidrogênio

561. Exercícios
 560)Para cada equipamento a ser
soldado, é elaborado o documento
técnico instruções de execução e
inspeção da soldagem
 a) Falsa
 b) Verdadeira

562. Exercícios
 561) O objetivo de serem adotadas medidas
para armazenamento, secagem e manutenção de
consumíveis:
 a) É facilitar o trabalho do soldador, pois sem essas
medidas, o mesmo não teria meios de saber qual a atitude
tomar se o consumível esfriasse
 b) Nenhuma das respostas é verdadeira
 c) É compensar as condições adversas de clima nas
diversas regiões do mundo, onde os mesmos são utilizados
 d) É obter no momento da utilização dos consumíveis, as
mesmas características que teriam logo após sua fabricação
 e) É proporcionar juntas soldadas de qualidade superior,
isto é, com propriedades mecânicas acima das mínimas
exigidas

563. Exercícios
 562) A diferença entre passe estreito e
passe oscilante é que o primeiro é efetuado
seguindo a linha de solda sem movimento
lateral apreciável e o outro é feito com
oscilação transversal em relação à linha de
solda
A frase acima está:
 a) Totalmente correta
 b) Errada na definição de passe estreito
 c) Errada na definição de passe oscilante
 d) Errada, porque não há diferença entre passe
estreito e oscilante


564. Exercícios
 563) Mínima distancia que separa os
componentes a serem unidos para
soldagem ou processos afins:
 a) Garganta de solda
 b) Perna de solda
 c) Profundidade de penetração
 d) Abertura de raiz
 e) Nenhuma das respostas

565. Exercícios
 564) Ângulo formado entre a borda
preparada do componente e um plano
perpendicular à superfície do
componente:
 a) Do bisel
 b) De trabalho
 c) De deslocamento
 d) Do chanfro
 e) NRA

566. Exercícios
 565)O eletrodo revestido E8016
produz:
 a) Elevado H2 dissolvido
 b) Moderado H2 dissolvido
 c) Médio H2 dissolvido
 d) Baixo H2 dissolvido

567. Exercícios
 566) As especificações AWS
estabelecem condições a serem
seguidas pelos fabricantes. Assinale a(s)
alternativa(s) correta(s)
 a) Fabricação e condições de aceitação
 b) Composição química e propriedades
mecânicas do metal de solda
 c) Exame radiográfico do metal de solda
 d) Embalagem e identificação
 e) Nenhuma das respostas acima estão
corretas

568. Exercícios
 567) Assinale o consumível indicado
para soldagem pelo processo TIG
 a) ER 308
 b) E70-EL8K
 c) E7018
 d) R60
 e) E16-8-2-15

569. Exercícios
 568) Assinale a única afirmativa correta:
 a) Pode-se manter, na mesma estufa de
manutenção de secagem, eletrodos celulósicos e
básicos
 b) A manutenção da secagem pode ser efetivada
em temperatura variável, dependendo da umidade
relativa do local
 c) Eletrodos básicos não poderão ser
armazenados na temperatura de 400c após
ressecagem
 d) Baixo teor de hidrogênio no metal depositado é
influenciado por três fatores, que são:secagem
durante a sua produção, embalagem e
armazenagem e, finalmente, ressecagem antes de
sua utilização


570. Exercícios
 569) Das alternativas abaixo, citar a(s)
correta(s) que estão relacionadas com o
tratamento térmico de alívio de tensões:
 a) A temperatura de tratamento é abaixo da crítica
 b) Tem como objetivo aumentar a tenacidade do
material diminuindo tensões residuais de soldagem
 c) Pode reduzir a tenacidade da junta soldada caso
seja executado mais de uma vez na mesma junta
soldada
 d) Todas respostas estão corretas
 e) Nenhuma das respostas estão corretas

571. Exercícios
 570) A capacidade de soldagem dos
aços carbono depende
fundamentalmente
 a) Do teor de carbono contido nestes
materiais
 b) Da técnica de soldagem empregada
 c) Da posição de soldagem
 d) Da habilidade dos soldadores que tem que
ser qualificados
 e) NRA

572. Exercícios
 571) A diluição numa junta soldada
indica:
 a) A participação do metal de adição na zona
fundida
 b) A participação do metal de base na zona
afetada termicamente
 c) Uma dependência da habilidade do
soldador
 d) A participação do metal de base na
constituição da zona fundida
 e) Existem duas alternativas corretas

573. Exercícios
 572) Assinale a alternativa incorreta:
 a) Normalização consiste no aquecimento acima da
austenitizaçao
 b) Recozimento consiste no aquecimento abaixo da
zona crítica seguido de resfriamento lento
 c) O objetivo da normalização é a obtenção de uma
microestrutura mais fins e uniforme
 d) Revenimento é o aquecimento da peça à
temperatura muito abaixo da temperatura crítica
 e) Têmpera consiste no aquecimento acima da zona
crítica seguido de resfriamento lento

574. Exercícios
 573) Uma medida de prevenção para
controle de deformação:
 a) Chanfro simples
 b) Soldas continuas
 c) Não usar solda passe a ré
 d) Aumentar a energia de soldagem
 e) Utilizar pré-deformação

575. Exercícios
 574) A requalificação do procedimento
de soldagem é necessário quando:
 a) Houver mudança de especificação do
metal de base
 b) Houver dúvidas quanto à qualidade da
solda
 c) A solda apresentar o grande número de
defeitos
 d) Os limites estabelecidos necessitam ser
ultrapassados

576. Exercícios
 575) A posição de soldagem na
qualificação do soldador:
 a) Altera a qualificação por afetar apenas a
energia de soldagem
 b) Altera a qualificação, pois está relacionada
à dificuldade da execução se soldas
 c) Não altera a qualificação
 d) NRA

577. Exercícios
 576) Assinale a(s) alternativa(s)
correta(s)
 a) O embicamento pode ocorrer mesmo na
soldagem de uma junta de topo de chapa de aço
carbono com chanfro
 b) A contração longitudinal na soldagem de juntas
de topo só depende da área de seção transversal da
zona fundida
 c) A contração transversal na soldagem de juntas
de topo de chapas de aço carbono depende da
seção transversal da chapa
 d) O empenamento, para ocorrer na soldagem de
chapas de aço carbono, não depende do processo
de soldagem utilizado
 e) O empenamento não é influenciado pela
contração longitudinal do cordão de solda

578. Exercícios
 577) Entende-se por variável
essencial:
 a) Aquela cuja mudança afetará o limite
de resistência a tração do metal de solda
 b) Aquela cuja mudança afetará o limite de
resistência à tração do metal de base
 c) Aquela que, se mudada, afetará a
qualidade das sodas
 d) Aquela a que as normas dão maior
importância
 e) Aquela que não pode ser mudada,
qualquer que seja o processo de soldagem

579. Exercícios
 578) Assinale a(s) alternativa
correta,quanto às chapas de teste de
produção
 a) Para juntas circunferenciais,as chapas de teste
de produção são colocadas como apêndice nas
juntas a serem soldadas
 b) Para juntas longitudinais,as chapas de teste de
produção são colocadas próximas as juntas a serem
soldadas
 c) As chapas de teste de produção deverão ser
soldadas nas mesmas condições das soldas de
produção
 d) Os requisitos relativos as chapas de teste de
produção são encontradas na norma de projeto

580. Exercícios
 579) Junta dissimilar é:
 a) Junta de ângulo com materiais de
espessuras diferentes
 b) Junta preparada de topo com embicamento
 c) Junta soldada com metais de base de
composição química diferente
 d) Junta soldada com metal de solda de
resistência mecânica diferente do metal de base

581. Exercícios
 580) Solda heterogênea é:
 a) O mesmo que junta dissimilar
 b) Uma junta preparada para soldagem de
espessuras diferentes
 c) Soldas com materiais de base de
resistência mecânica diferente do metal de
solda
 d) Zona fundida com composição química
muito diferente do metal de base
 e) NRA

582. Exercícios
 581) O eletrodo revestido E-XXXX-
BXX significa que é:
 a) Um eletrodo para soldagem de aços
carbono-molibdênio
 b) Um eletrodo para soldagem de aços
níquel-molibdênio
 c) Um eletrodo para soldagem de aços
manganês-molibdênio
 d) Um eletrodo para soldagem de aços
níquel
 e) NRA

583. Exercícios
 582) Citar a atividade do inspetor de
soldagem nível I
 a) Avaliar resultados dos ensaios
mecânicos quando se testam soldadores
 b) Interpretar requisitos de normas
técnicas
 c) Analisar certificados de qualidade de
materiais de base e de consumíveis de
soldagem
 d) Elaborar e utilizar a relação de
soldadores qualificados IEIS

584. Exercícios
 583) Após atravessar a interface plana
que separa dois metais diferentes, um
feixe de ondas ultrasonicas muda a
direção, fazendo um ângulo diferente
com a normal à interface. Este novo
ângulo é denominado:
 a) Ângulo de incidência
 b) Ângulo de rarefação
 c) Ângulo de refração
 d) Ângulo de reflexão

585. Exercícios
 584) O primeiro passo na realização
de um ensaio por liquido penetrante
sobre uma superfície que tenha sido
pintada é:
 a) Aplicar o penetrante cuidadosamente
sobre a superfície
 b) Lavar minuciosamente a superfície com
um detergente
 c) Escovar a superfície
 d) Remover completamente a pintura

586. Exercícios
 585) Qual das seguintes descontinuidades pode
ser detectada pelo método do liquido
penetrante?
 a) Uma trinca sub-superficial
 b) Uma inclusão interna
 c) Uma trinca superficial
 d) Uma trinca superficial que não esteja obstruída
 e) Não importa a posição do defeito da peça que o
ensaio de LP detecta

587. Exercícios
 586)O ensaio por liquido
penetrante não detectará:
 a) Porosidade superficial
 b) Trincas superficiais
 c) Dobra do forjado superficial
 d) Cavidades internas

588. Exercícios
 587) O termo usado para definir a
tendência de certos líquidos de penetrar
em pequenas aberturas, tais como
trincas e fissuras é:
 a) Saturação
 b) Capacidade
 c) Agente umedecedor
 d) Revelação
 e) Capilaridade

589. Exercícios
 588) O excesso de penetrante, exceto aquele
que estiver dentro da descontinuidade, é
removido da peça:
 a) Depois que tenha decorrido o tempo de penetração
 b) Por meio de uma corrente de limpeza
 c) Somente quando são usados penetrantes laváveis
em água
 d) Antes da aplicação de um emulsionador, se for
usado penetrante removível com água, após emulsão.

590. Exercícios
 589) Indique se a afirmação abaixo é
verdadeira ou falsa.
“ Quando uma peça é magnetizada
longitudinalmente, todas as falhas serão
detectadas, não interessando a direção
que possuem.”
 a) Verdadeiro
 b) Falso

591. Exercícios
 590) Na localização de defeitos de
uma peça, sua magnetização deve
ser feita de modo que o plano
principal das possíveis
descontinuidades:
 a) Seja paralelo às linhas de força
 b) Seja perpendicular as linhas de
força

592. Exercícios
 591) Quando circula corrente elétrica
numa bobina, a direção das linhas de
força induzidas numa barra colocada
dentro da bobina é:
 a) Circular à barra
 b) Desconhecida
 c) Vetorial à barra
 d) Longitudinal à barra

593. Exercícios
 592) A transferência metálica típica
globular é característica dos processos:
 a) Eletrodo revestido e MIG/MAG
 b) TIG e eletrodo revestido
 c) Arame tubular e TIG
 d) Arame tubular e eletrodo revestido
 e) NRA

594. Exercícios
 593) Assinale a afirmativa correta:
 a) A sequência soldagem deve ser elaborada
procurando-se adotar disposições simétricas e
desenvolver operações de soldagem, obedecendo a
simetria
 b) Um bom dispositivo auxiliar de fixação e
montagem é aquele que impede a contração
transversal desalinhamento
 c) Na escolha de seqüência de soldagem,
devemos optar pela que proporcione contração
longitudinal livre
 d) No controle de deformações da fabricação de
vigas caixão, o que importa é a seção transversal da
solda e não sua distancia a linha acutra

595. Exercícios
 594) A difusão aumenta:
 a) Com o aumento da temperatura
 b) Com o aumento do tamanho dos átomos
 c) Com a redução da temperatura
 d) Nenhuma das respostas é verdadeira
 e) Com a redução da pressão de vapor

596. Exercícios
 595) A combinação de um eletrodo
com um fluxo para soldagem a arco
submerso, pela classificação
ACUS, testa a forma:
 a) EXXX-FXX-II
 b) FXX-EXXXX
 c) FXX-EX
 d) EXXX-FXX

597. Exercícios
 596) Nas operações com soldagem
a gás de proteção é indicado o uso
de reguladores de pressão, para
controle da pressão ou vazão de
saída do gás utilizado
 a) Falsa
 b) Verdadeira

598. Exercícios
 597) Quais das descontinuidades
abaixo seriam detectadas em juntas
circunferenciais de tubulação, soldadas pelo
lado externo, pelo processo manual com
eletrodos revestidos e inspecionados
viculamente pelo lado interno
 a) Trinca transversal, mordedura na raiz,
penetrando excessiva e deposição insuficiente
 b) Porosidade agrupada, falta de fusão,
mordedura e desalinhamento
 c) Concavidade, falta de fusão de penetração e
penetração excessiva
 d) Embicamento, concavidade, falta de fusão e
rechupe de cratera
 e) Inclusão de escória, falta de penetração,
rechupe de cratera
 f) Inclusão de escória, falta de penetração,
rechupe de cratera e concavidade

599. Exercícios
 598) O reforço da solda sempre
deve ser eliminado na preparação
dos corpos de prova para a
qualificação de procedimento de
soldagem
 a) Verdadeira
 b) Falsa

600. Exercícios
 599) O consumível de classificação
AWS RG60 é um eletrodo
empregado na soldagem a gás com
limite de resistência
 a) Falsa
 b) Verdadeira

601. Exercícios
 600) Que dispositivos de fixação e
montagem recomendados são aqueles
que
 a) Limitam a deformação angular da junta
soldada e permitem a livre contração transversal
 b) São fabricados em aços inoxidáveis
 c) Impedem qualquer tipo de
deformação da junta soldada
 d) Só permitem o embicamento da solda

602. Exercícios
 601) Em caso de requisito
conflitante entre a norma de
projeto, norma de fabricação e
montagem e a norma Petrobrás N-
133 A , deve prevalecer o disposto
pela última
 a) Verdadeira
 b) Falsa

603. Exercícios
 602 ) Indique qual dos itens abaixo, referente
ao processo de soldagem a gás, é
verdadeira.
 a) Na soldagem a direita, o eletrodo desloca-se
atrás da chama, no sentido da soldagem. È um
processo rápido e econômico comparado com a
soldagem a esquerda.
 b) Na soldagem a direita, o eletrodo desloca-se a
frente da chama, no sentido da soldagem.
 c) Na soldagem a esquerda, o eletrodo desloca-
se a frente da chama, no sentido da soldagem. È um
processo rápido e econômico se comparado com a
soldagem a direita.
 d) Na soldagem a direita, o eletrodo desloca-se
atrás da chama no sentido da soldagem.Produz
soldas de bom aspecto, mas é um processo muito

604. Exercícios
 603 ) Acombinação de um eletrodo
com um fluxo para soldagem a arco
submerso, pela classificação Aws,
tem a forma:
 a) Fxx-Ex
 b) Exxx-Fxx-N
 c) Fxx-Exxxx
 d) Fx-Exlx

605. Exercícios
 604 ) Qual é a seção da norma
ASME que se refere a qualificação
de procedimentos de soldagem e
soldadores?
 a) VIII Divisão I
 b) III
 c) IX
 d) VIII Divisão II
 e) V

606. Exercícios
 605 ) Quando uma trinca superficial
esta contida em uma região sujeita
a um fluxo magnético, ela sempre
provocará formação de pólos
magnéticos, retendo assim
partículas magnéticas em todo seu
cumprimento:
 a) Falsa
 b) Verdadeira.

607. Exercícios
 606) Assinale a afirmativa incorreta.
 a) Quando a peça de teste for tubo, não é
necessário analisar.
 b) A espessura da peça de teste deve ser em
geral, no mínimo, a metade da espessura máxima
estabelecida no procedimento.
 c) Sempre que a posição de soldagem for
considerada como uma variável essencial. A
qualificação estará limitada à norma aplicável.
 d) Toda norma contém o seu próprio critério de
avaliação dos resultados.
 e) A escolha adequada da espessura para a
qualificação reduz a o numero de peças de teste.

608. Exercícios
 607) Assinale o documento que é
considerado de uso especifico de
inspetor de soldagem nível 2.
 a) Certificado de qualidade de materiais e
consumíveis.
 b) Procedimento de soldagem.
 c) Relação dos soldadores qualificados.
 d) Registro de qualificação de procedimento
de soldagem.
 e) Controle de desempenho dos soldadores.

609. Exercícios
 608 ) Assinale a afirmativa correta .
 a) A combustão interna, provocada pelo retrocesso
da chama, pode ser controlada fechando imediatamente
a válvula de oxigênio do maçarico e, logo, a válvula do
gás combustível.
 b) Os capacetes e máscaras não protegem a face,
testa e olhos contra as radiações emitidas por arco e
contra salpicos da soldagem.
 c) Para a proteção dos olhos durante a soldagem,
quando maior o numero de filtro, menor será a proteção
conferida pelo mesmo.
 d) Para trabalhos pesados podem ser usadas luvas
se amianto resistentes ao fogo.

610. Exercícios
 609) Na qualificação de um procedimento de
soldagem de um carbono constatou- se que os
resultados dos ensaios de tenacidade estavam
abaixo do especificado devido a formação de
martensita das providencias listada abaixo
pode solucionar a questão.
 a) Alimentar a temperatura de pré-aquecimento.
 b) Diminuir a temperatura no tratamento térmico de
alivio de tensões.
 c) Reduzir o numero de passes.
 d) Alimentar o tempo de pós- aquecimento.
 e) Diminuir a intensidade de corrente de soldagem.
