1. Árvore Rubro Negra
Prof: Sergio Souza Costa

2. Sobre mim
Sérgio Souza Costa
Professor - UFMA
Doutor em Computação Aplicada (INPE)
prof.sergio.costa@gmail.com
https://sites.google.com/site/profsergiocosta/home
http://www.slideshare.net/skosta/presentations?order=popular
https://twitter.com/profsergiocosta
http://gplus.to/sergiosouzacosta

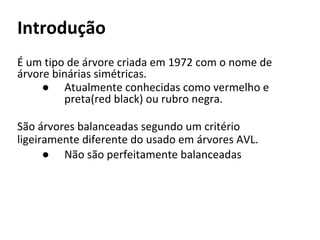

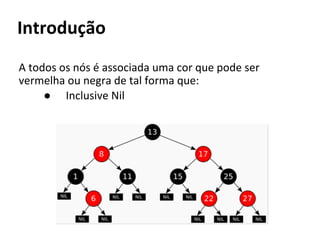

3. ●
●

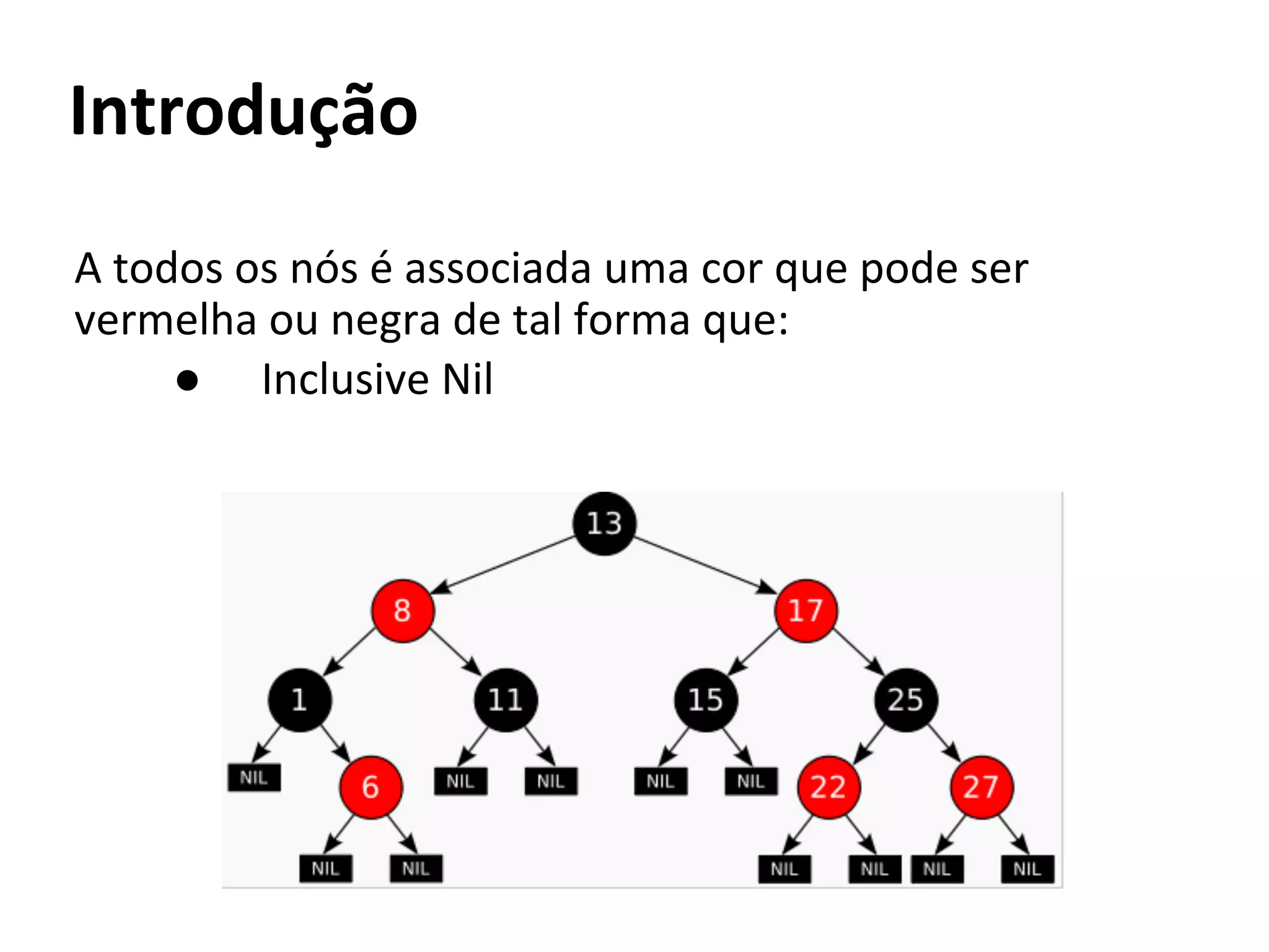

4. ●

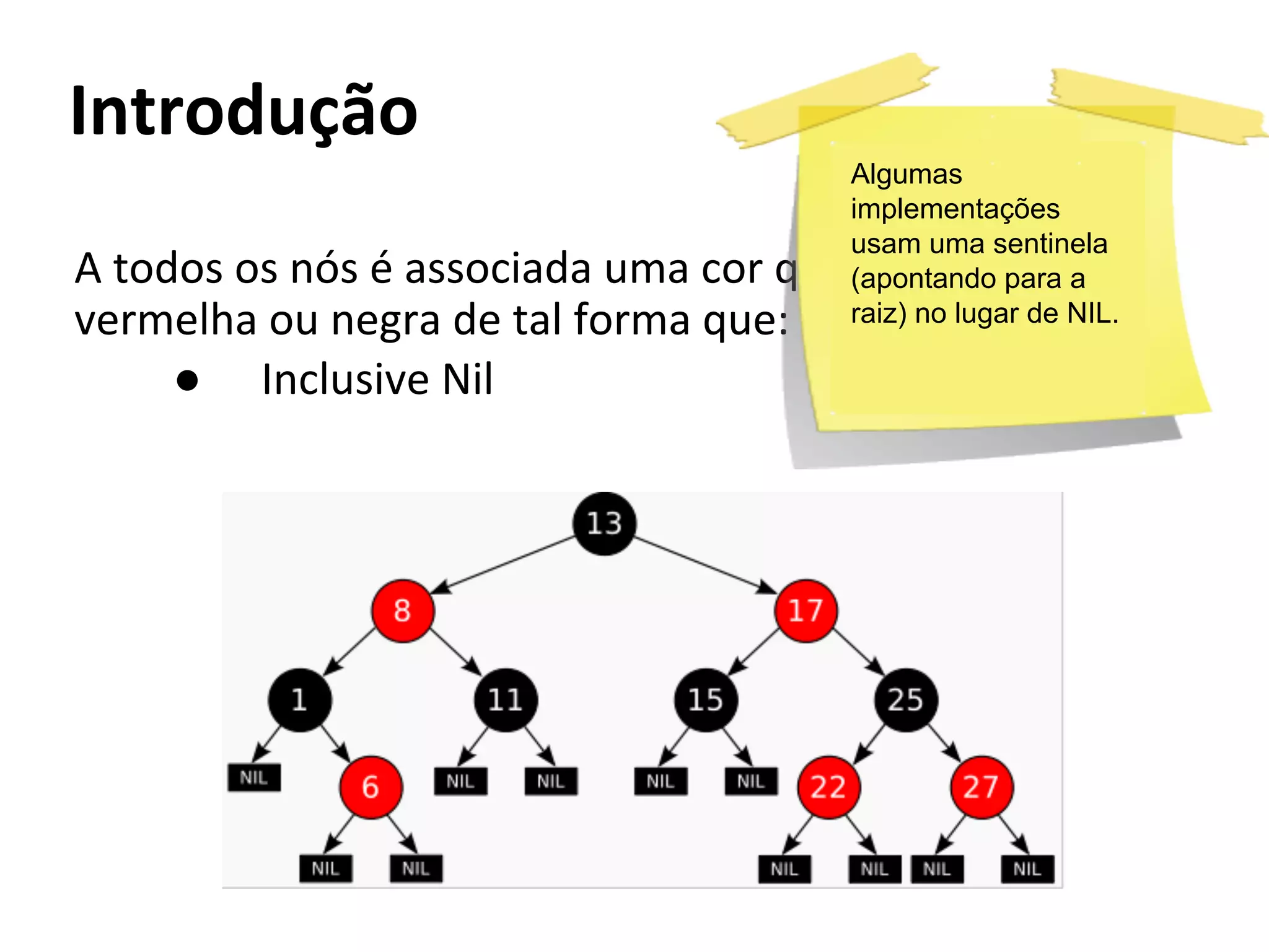

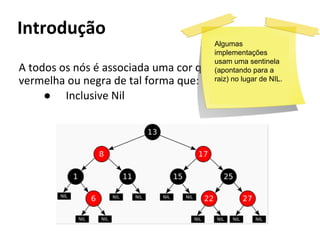

5. Algumas
implementações
usam uma sentinela
(apontando para a
raiz) no lugar de NIL.
●

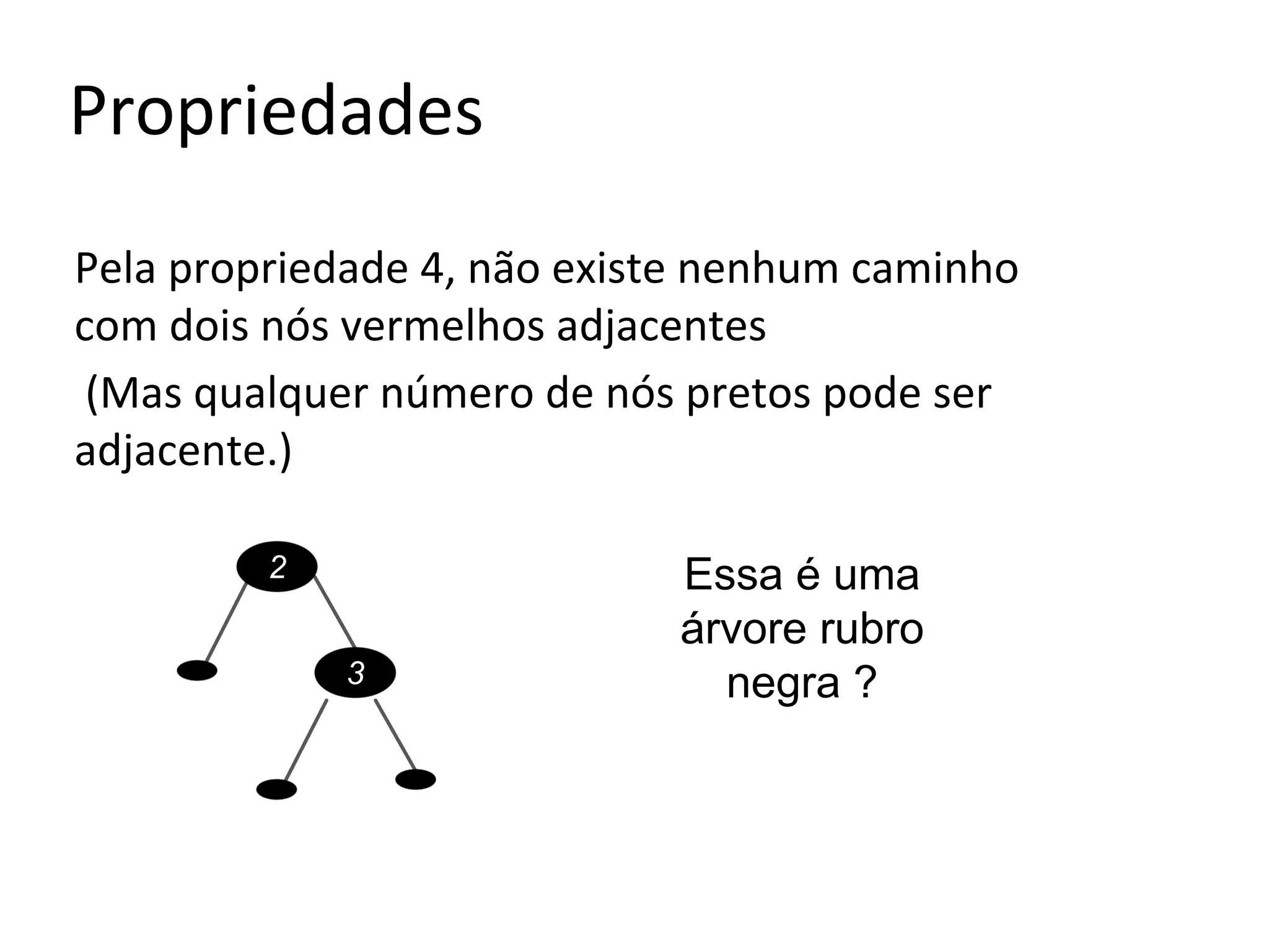

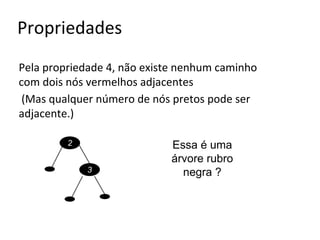

7. 2
3
Essa é uma
árvore rubro
negra ?

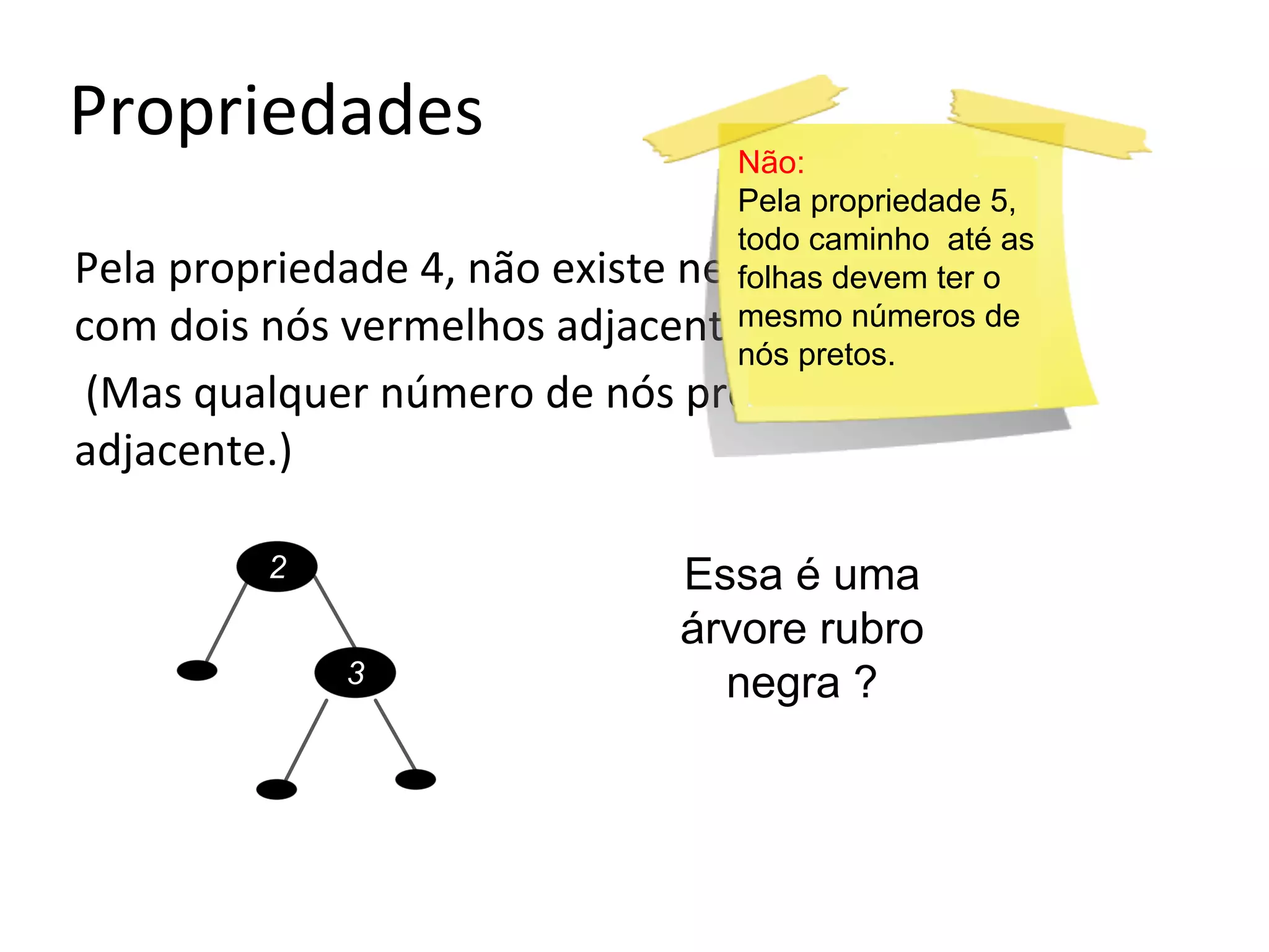

8. Não:
Pela propriedade 5,
todo caminho até as
folhas devem ter o
mesmo números de
nós pretos.
2
3
Essa é uma
árvore rubro
negra ?

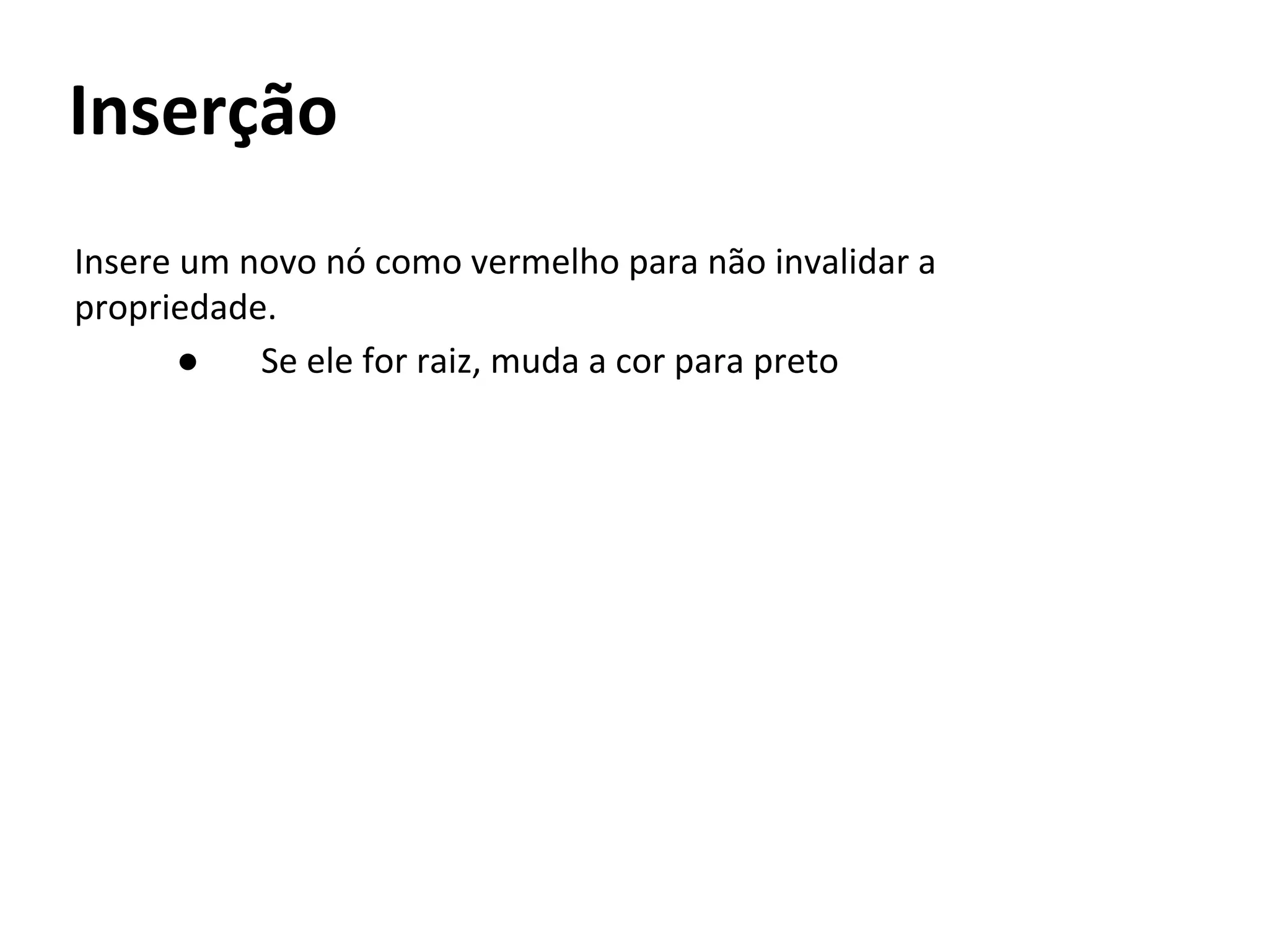

10. ●

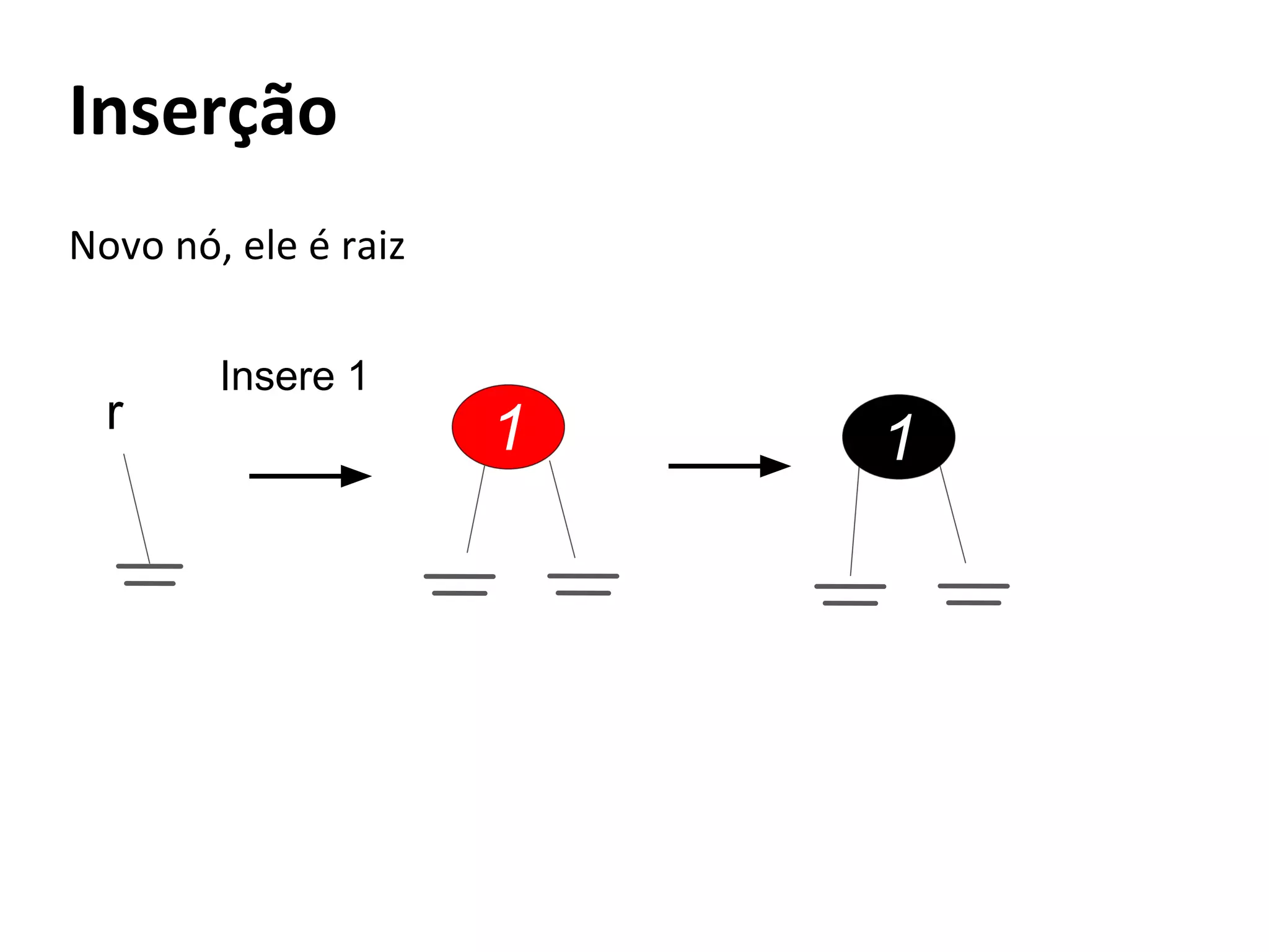

11. r
Insere 1
1
1

12. ●
●

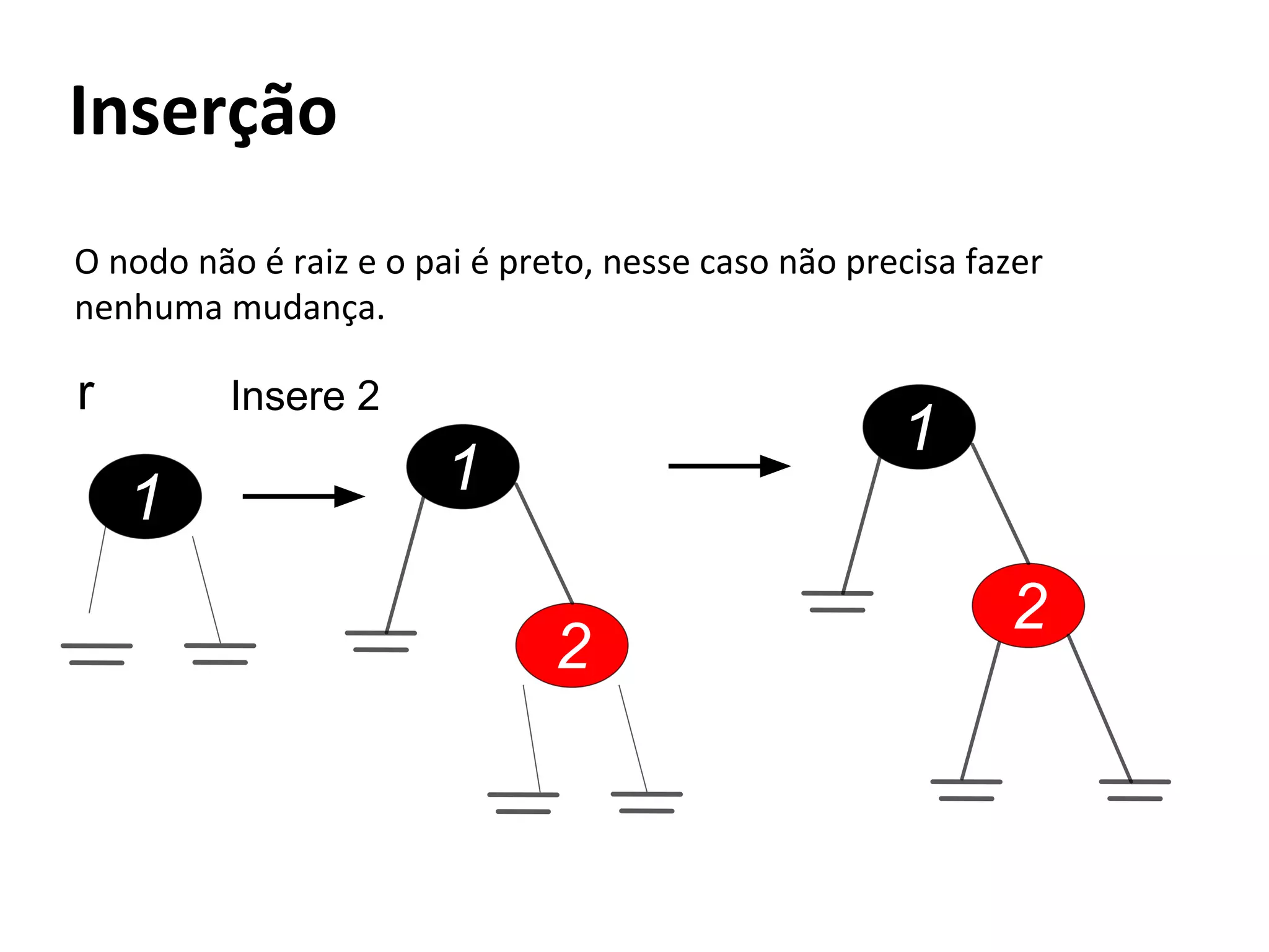

13. r
Insere 2
1
1
1
2
2

14. ●
●
●

15. Insere 4
r
2
1
2
2
3
1
1
3
4
3
4

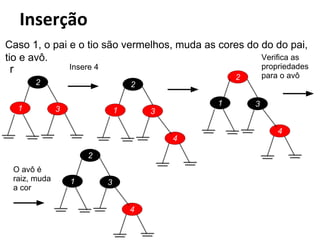

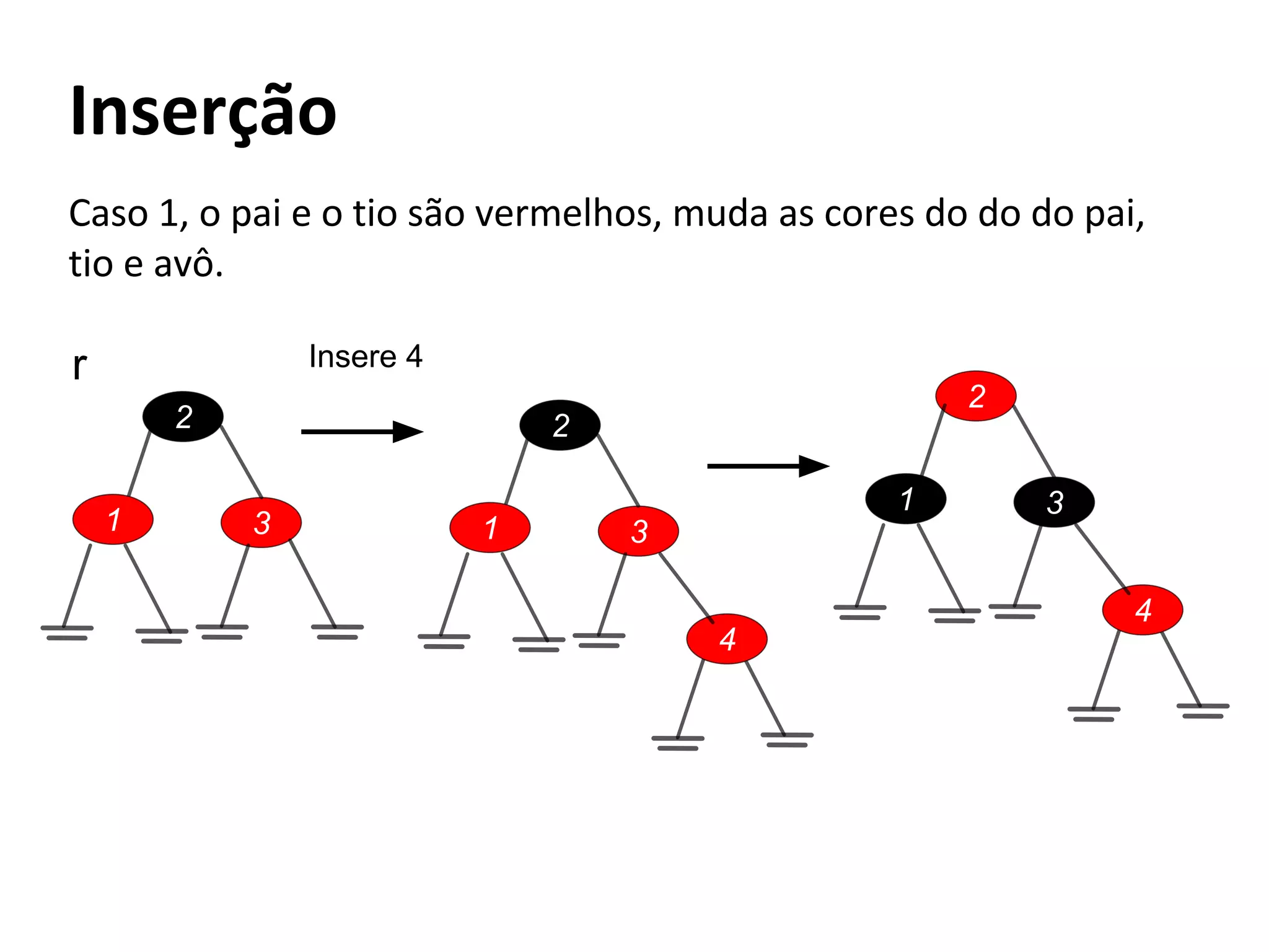

16. Caso 1, o pai e o tio são vermelhos, muda as cores do do do pai,
Verifica as
tio e avô.
propriedades
para o avô
Insere 4
r
2
1
2
2
3
1
1
3
4
2
O avô é
raiz, muda
a cor
1
3
4
3
4

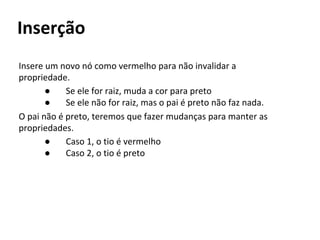

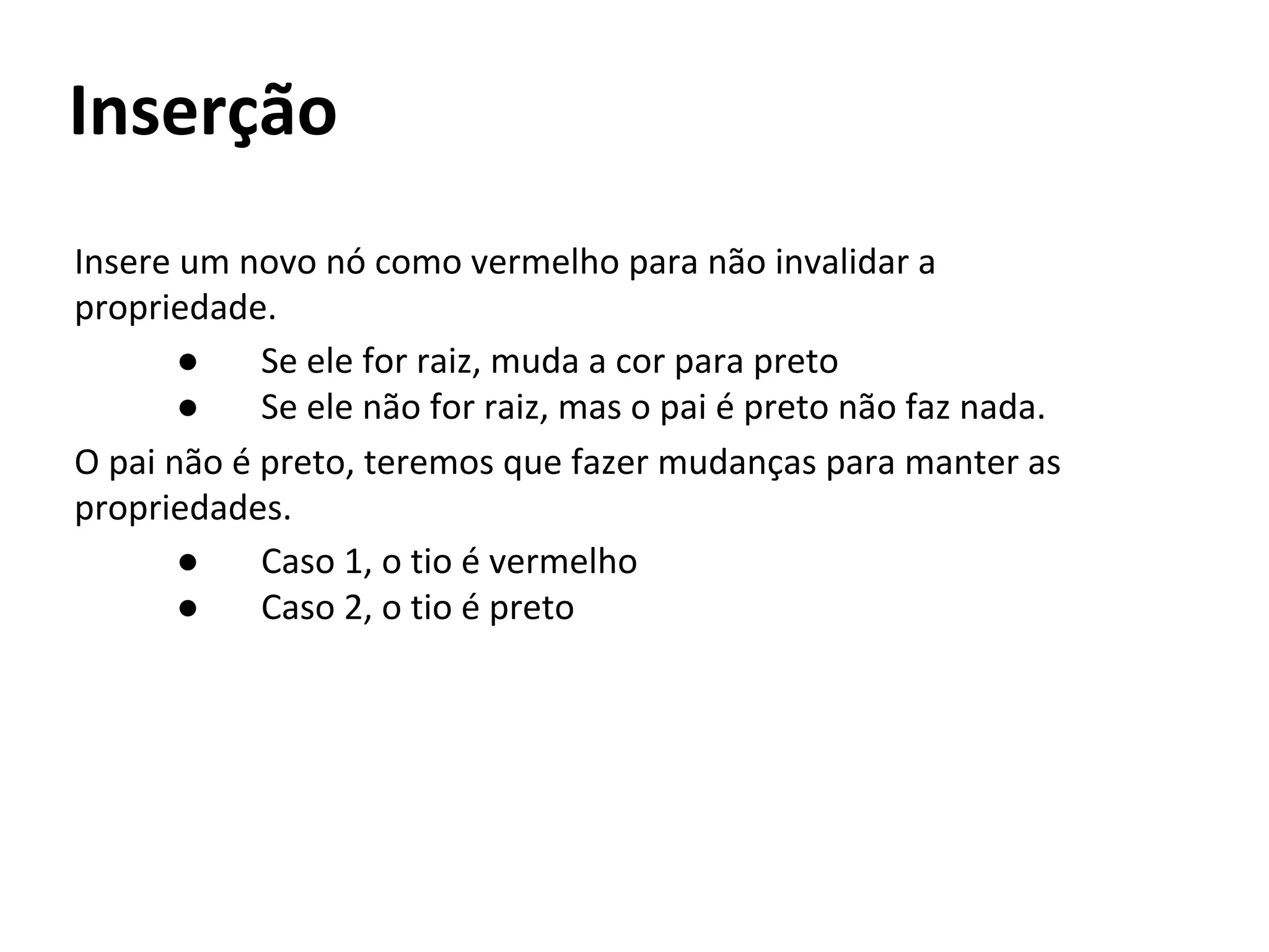

17. ●
●
●
●

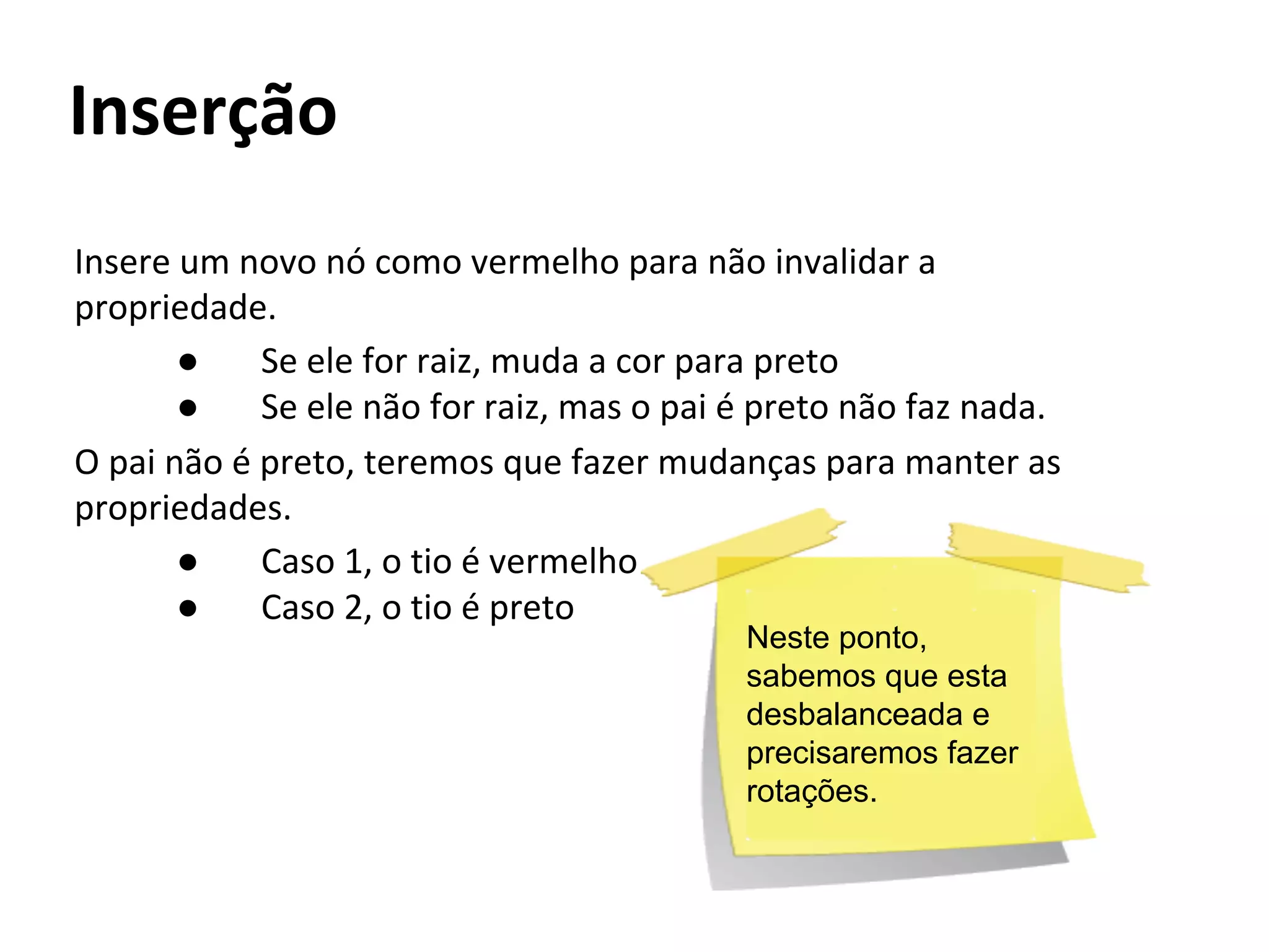

18. ●
●
●
●
Neste ponto,
sabemos que esta
desbalanceada e
precisaremos fazer
rotações.

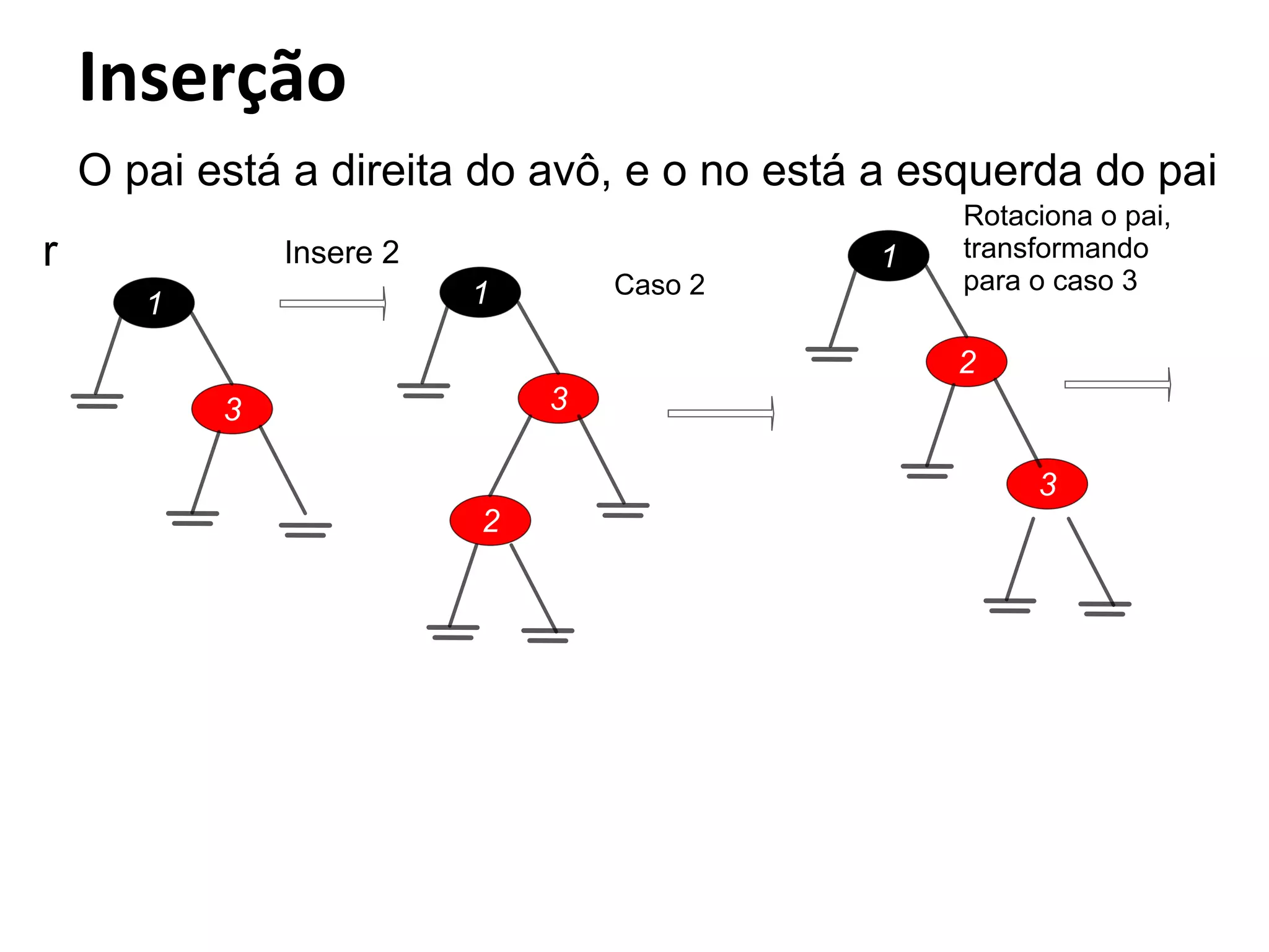

19. O pai está a direita do avô, e o no está a esquerda do pai
r
Insere 2
Caso 2
1
1
1
Rotaciona o pai,
transformando
para o caso 3
2
3
3
3
2

20. O pai está a direita do avô, e o no está a esquerda do pai
r
Insere 2
Caso 2
1
1
1
Rotaciona o pai,
transformando
para o caso 3
2
3
3
3
2
2
>Caso 4b
1
3
Pelo caso 3, mudamos as
cores do avo e do pai do nó, e
rotacionamos.

21. O pai está a direita do avô, e o no está a esquerda do pai
r
Insere 2
Caso 2
1
1
1
Rotaciona o pai,
transformando
para o caso 3
2
3
3
3
2
Este procedimento é
aplicado para ambos
lados
Pelo caso 3, mudamos as
2
>Caso 4b
1
3
cores do avo e do pai do nó, e
rotacionamos.

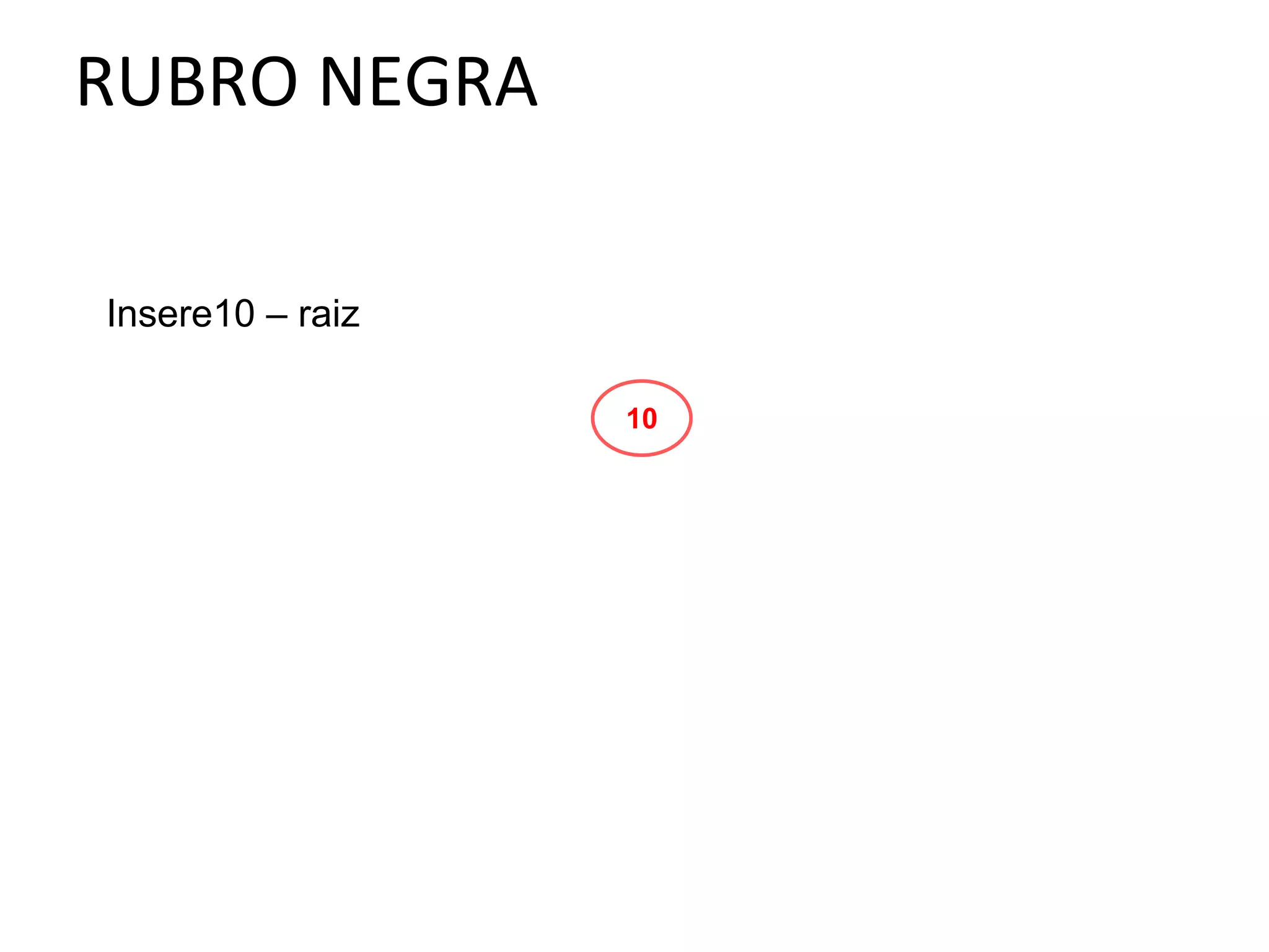

22. Insere10 – raiz
10

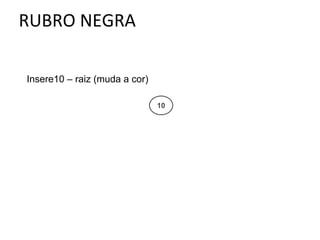

23. Insere10 – raiz (muda a cor)
10

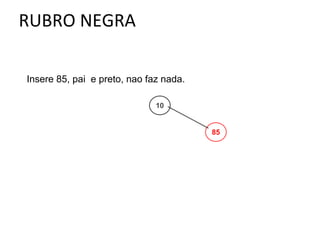

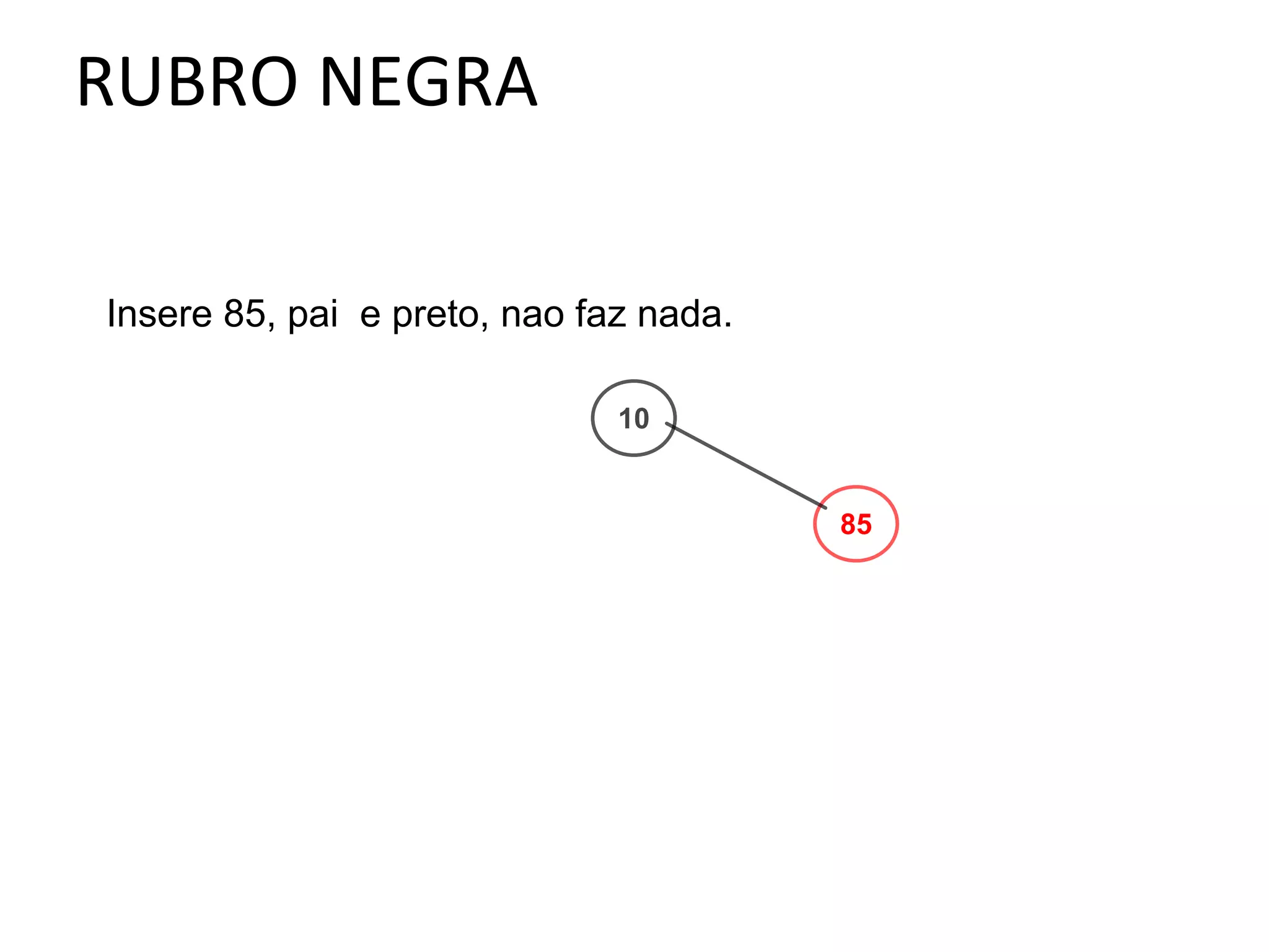

24. Insere 85, pai e preto, nao faz nada.
10
85

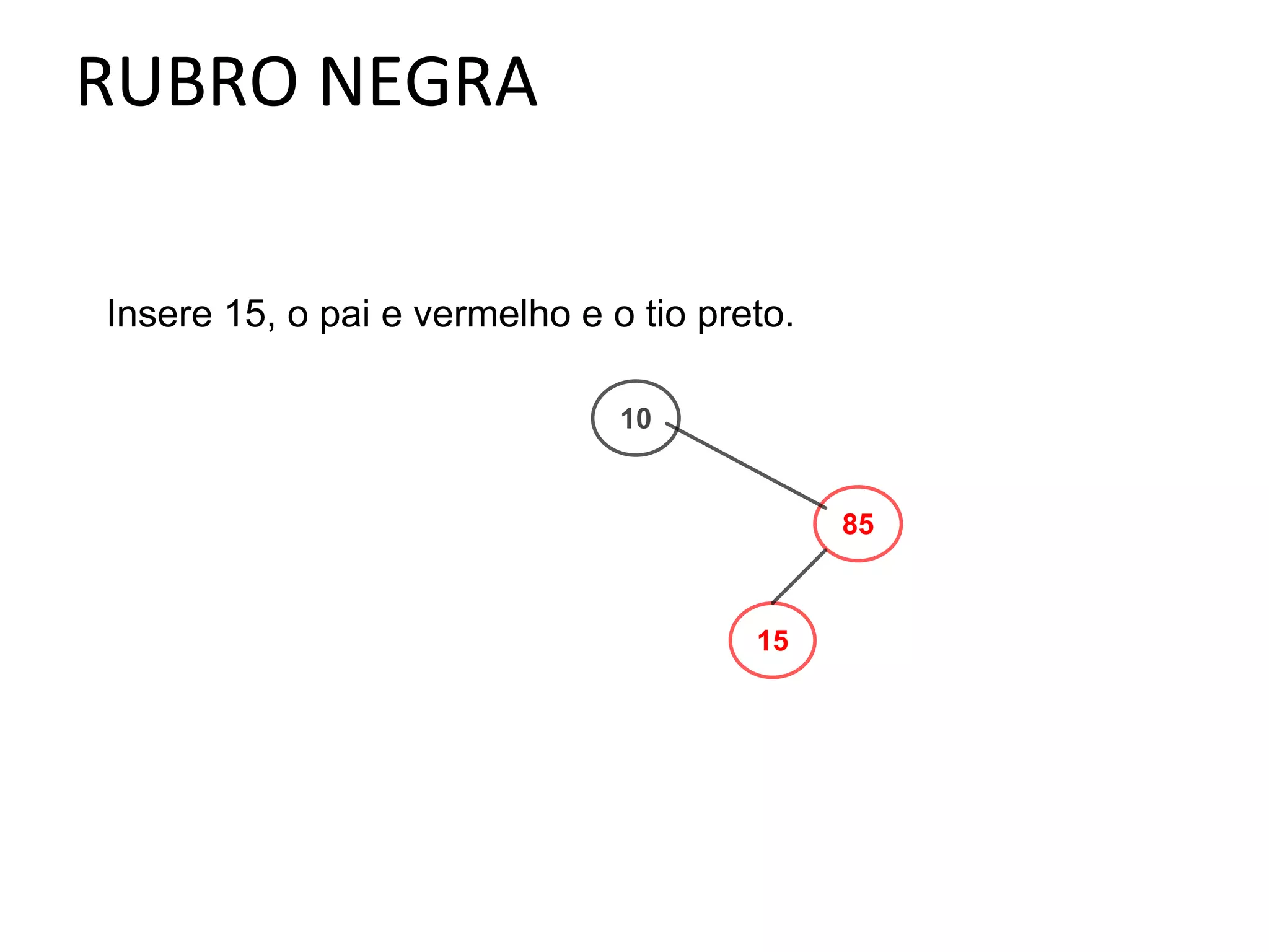

25. Insere 15, o pai e vermelho e o tio preto.
10
85
15

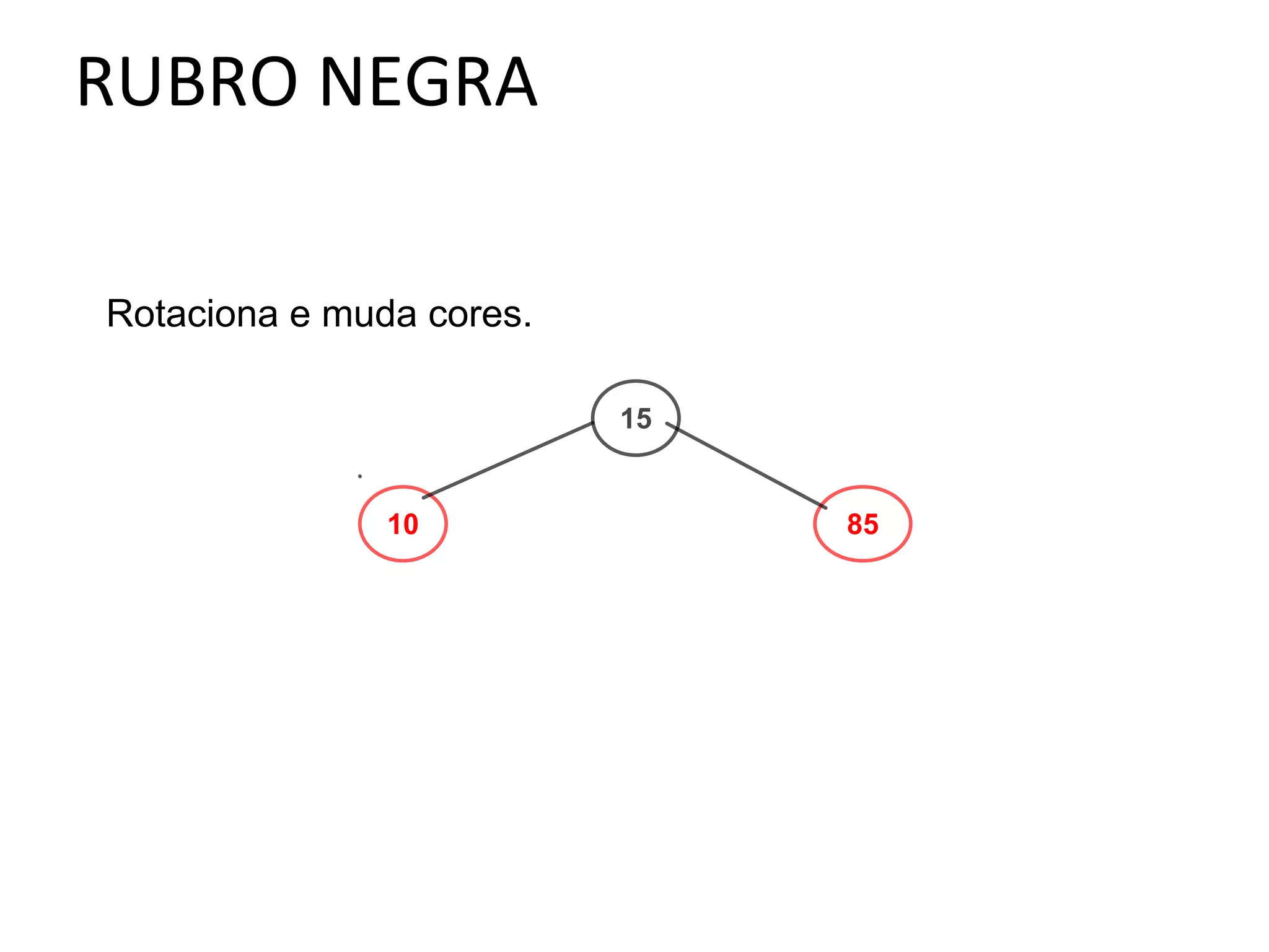

26. Rotaciona e muda cores.
15
10
85

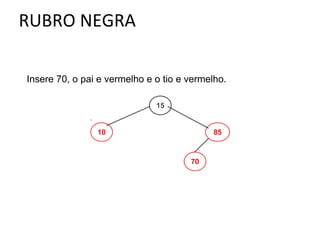

27. Insere 70, o pai e vermelho e o tio e vermelho.
15
10
85
70

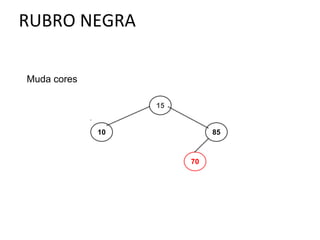

28. Muda cores
15
10
85
70

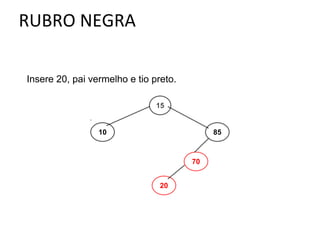

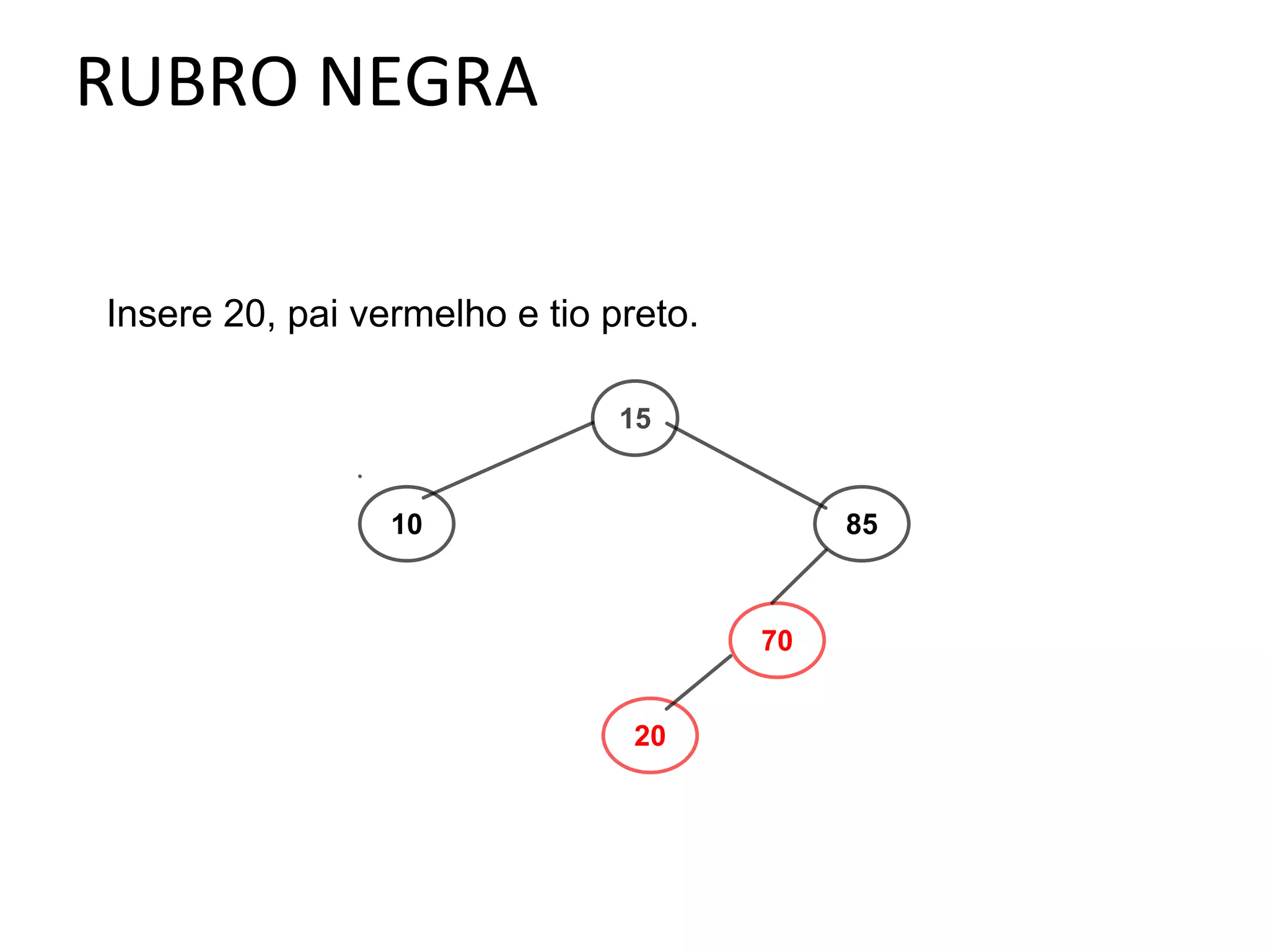

29. Insere 20, pai vermelho e tio preto.
15
10
85
70
20

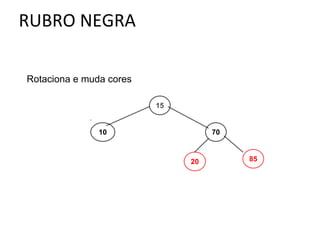

30. Rotaciona e muda cores
15
10
70
20
85

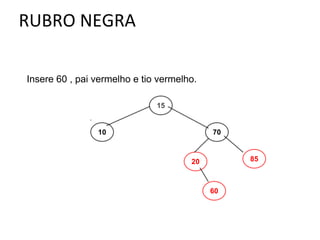

31. Insere 60 , pai vermelho e tio vermelho.
15
10
70
85
20
60

32. Muda cores
15
10
70
85
20
60

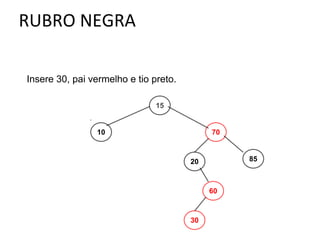

33. Insere 30, pai vermelho e tio preto.
15
10
70
85
20
60
30

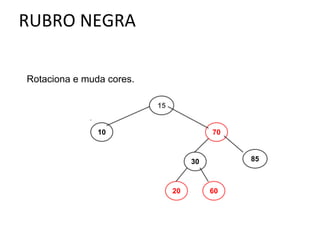

34. Rotaciona e muda cores.
15
10
70
85
30
20
60

35. Insere 50, pai vermelho e tio vermelho
15
10
70
85
30
20
60
50

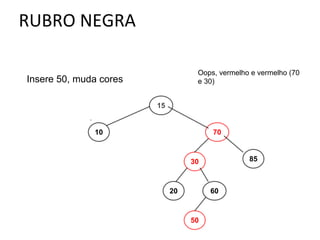

36. Oops, vermelho e vermelho (70
e 30)
Insere 50, muda cores
15
10
70
85
30
20
60
50

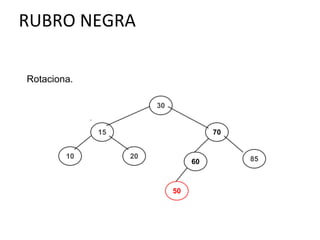

37. Rotaciona.
30
15
10
70
20
60
50
85

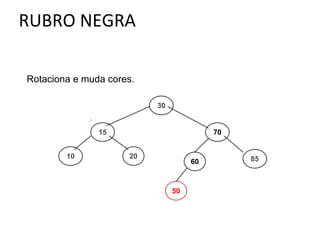

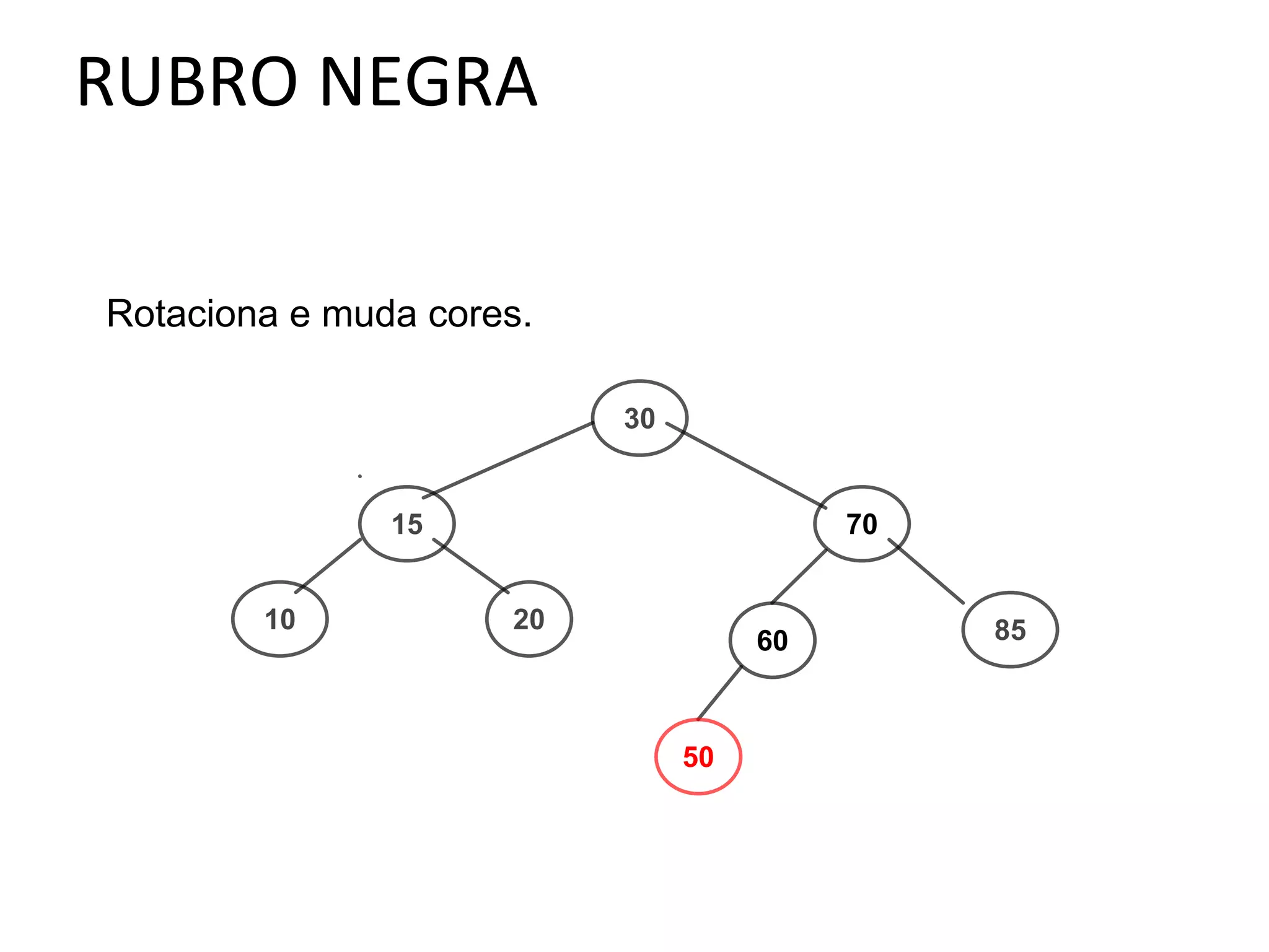

38. Rotaciona e muda cores.
30
15
10
70
20
60
50
85

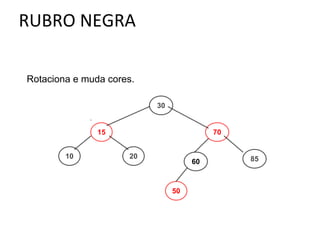

39. Rotaciona e muda cores.
30
15
10
70
20
60
50
85

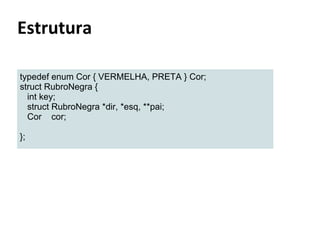

42. typedef enum Cor { VERMELHA, PRETA } Cor;
struct RubroNegra {
int key;
struct RubroNegra *dir, *esq, **pai;
Cor cor;
};

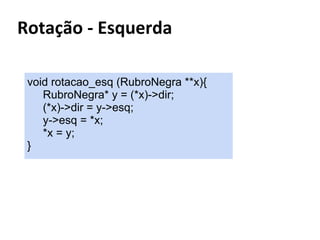

43. void rotacao_esq (RubroNegra **x){
RubroNegra* y = (*x)->dir;
(*x)->dir = y->esq;
y->esq = *x;
*x = y;
}

44. void insert(int k, RubroNegra** x){
RubroNegra** y = NULL;
while (*x != NULL ) {
y = x;
if (k < key(*x) )
x = &(*x)->esq;
else
x = &(*x)->dir;
}
(*x) = cria_no (k);
(*x)->pai = y;
verificaPropriedades (x);
}

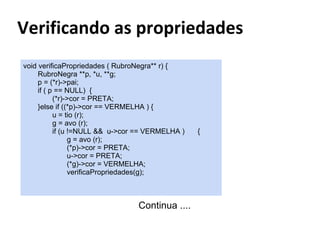

45. void verificaPropriedades ( RubroNegra** r) {
RubroNegra **p, *u, **g;
p = (*r)->pai;
if ( p == NULL) {
(*r)->cor = PRETA;
}else if ((*p)->cor == VERMELHA ) {
u = tio (r);
g = avo (r);
if (u !=NULL && u->cor == VERMELHA )
g = avo (r);
(*p)->cor = PRETA;
u->cor = PRETA;
(*g)->cor = VERMELHA;
verificaPropriedades(g);
Continua ....
{

46. Continuação
} else { // já sei que o tio e preto, ou vazio
if ( *p == (*g)->dir ) {
if ( key(*r) < key (*p) ) {
rotacao_dir(p);
r = &(*g)->dir->dir;
(*r)->pai = &((*g)->dir);
(*g)->dir->pai = g;
}
(*p)->cor = PRETA;
(*g)->cor = VERMELHA;
rotacao_esq(g);
(*g)->pai = (*g)->esq->pai;
(*g)->esq->pai = g;
(*g)->dir->pai = g;
}
}

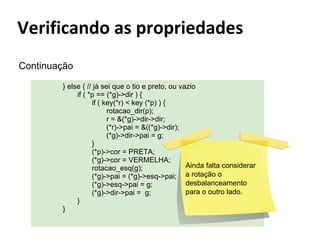

47. Continuação
} else { // já sei que o tio e preto, ou vazio
if ( *p == (*g)->dir ) {
if ( key(*r) < key (*p) ) {
rotacao_dir(p);
r = &(*g)->dir->dir;
(*r)->pai = &((*g)->dir);
(*g)->dir->pai = g;
}
(*p)->cor = PRETA;
(*g)->cor = VERMELHA;
Ainda falta considerar
rotacao_esq(g);
(*g)->pai = (*g)->esq->pai; a rotação o
desbalanceamento
(*g)->esq->pai = g;
para o outro lado.
(*g)->dir->pai = g;
}
}

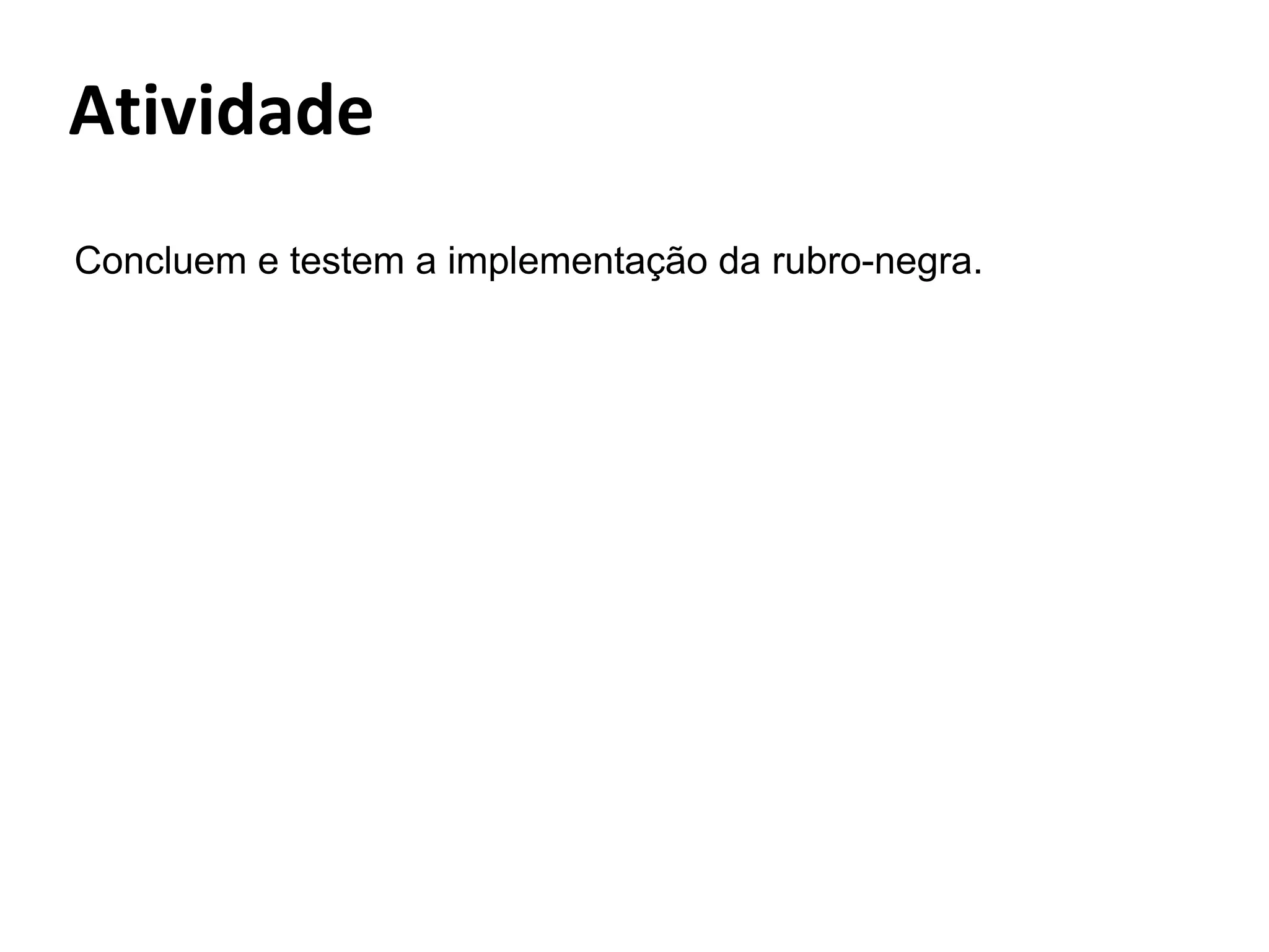

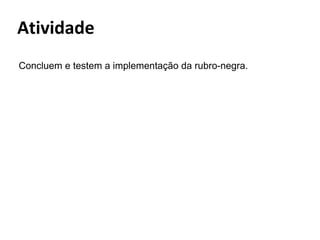

48. Concluem e testem a implementação da rubro-negra.
