Restauro - Casa de Itu

Aluna: Amanda Hansen RA: A589BD-0 Turma: AU9Q01
Aluna: Fernanda Menezes RA: A3864G-4 Turma: AU9Q01
Aluna: Luana Taveiros RA: A47162-6 Turma: AU9P01
Aluna: Priscila Soler RA: A48309-8 Turma: AU9Q01
Disciplina: Técnicas Retrospectivas( Projeto)
Professor: Fabio Donádio
Junho/2014
P
R
O
J
E
T
O
D
E
R
E
C
O
N
V
E
R
S
Ã
O
E
R
E
S
T
A
U
R
O
D
A
C
A
S
A
D
E
I
T
U

Amanda Hansen RA: A589BD-0 Turma: AU9Q01
Fernanda Menezes RA:A3864G-4 Turma: AU9Q01
Luana Taveiros RA: A471626 Turma: AU9P01
Priscila Soler RA:A48309-8 Turma: AU9Q01
LOCALIZAÇÃOPROJETO DE RECONVERSÃO E RESTAURO DA CASA DE ITU
ARQUITETURA E
URBANIMO

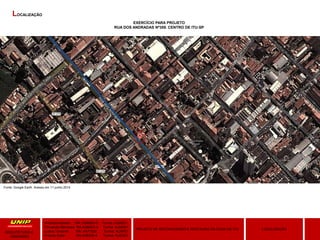

LOCALIZAÇÃO
EXERCÍCIO PARA PROJETO
RUA DOS ANDRADAS Nº359. CENTRO DE ITU-SP
Fonte: Google Earth. Acesso em 11 junho 2014.

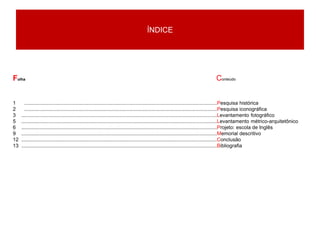

ÍNDICE
1 .......................................................................................................................................Pesquisa histórica
2 .......................................................................................................................................Pesquisa iconográfica
3 .........................................................................................................................................Levantamento fotográfico
5 .........................................................................................................................................Levantamento métrico-arquitetônico
6 .........................................................................................................................................Projeto: escola de Inglês
9 .........................................................................................................................................Memorial descritivo
12 .........................................................................................................................................Conclusão
13 .........................................................................................................................................Bibliografia
Folha Conteúdo

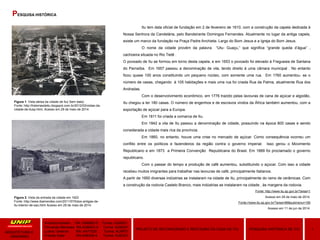

Itu tem data oficial de fundação em 2 de fevereiro de 1610, com a construção da capela dedicada à
Nossa Senhora da Candelária, pelo Bandeirante Domingos Fernandes. Atualmente no lugar da antiga capela,
existe um marco da fundação na Praça Padre Anchieta- Largo do Bom Jesus e a Igreja do Bom Jesus.
O nome da cidade provém da palavra “Utu- Guaçu,” que significa “grande queda d’água” ,
cachoeira situada no Rio Tietê .
O povoado de Itu se formou em torno desta capela, e em 1653 o povoado foi elevado à Freguesia de Santana
do Parnaíba. Em 1657 passou a denominação de vila, tendo direito à uma câmara municipal . No entanto
ficou quase 100 anos constituindo um pequeno núcleo, com somente uma rua. Em 1760 aumentou- se o
número de casas, chegando à 105 habitações e mais uma rua foi criada Rua da Palma, atualmente Rua dos
Andradas.
Com o desenvolvimento econômico, em 1776 trazido pelas lavouras de cana de açúcar e algodão,
Itu chegou a ter 180 casas. O número de engenhos e de escravos vindos da África também aumentou, com a
exportação de açúcar para a Europa.
Em 1811 foi criada a comarca de Itu.
Em 1842 a vila de Itu passou a denominação de cidade, possuindo na época 800 casas e sendo
considerada a cidade mais rica da província.
Em 1860, no entanto, houve uma crise no mercado de açúcar. Como consequência ocorreu um
conflito entre os políticos e fazendeiros da região contra o governo Imperial. Isso gerou o Movimento
Republicano e em 1873 a Primeira Convenção Republicana do Brasil. Em 1889 foi proclamado o governo
republicano.
Com o passar do tempo a produção de café aumentou, substituindo o açúcar. Com isso a cidade
recebeu muitos imigrantes para trabalhar nas lavouras de café, principalmente Italianos.
A partir de 1950 diversas indústrias se instalaram na cidade de Itu, principalmente do ramo de cerâmicas. Com
a construção da rodovia Castelo Branco, mais indústrias se instalaram na cidade , às margens da rodovia.
Fonte: http://www.itu.sp.gov.br/?area=1
Acesso em 29 de maio de 2014.
Fonte://www.itu.sp.gov.br/?area=96&submenu=106
Acesso em 11 de jun de 2014.
Figura 1. Vista aérea da cidade de Itu( Sem data)
Fonte: http://historiasdeitu.blogspot.com.br/2012/03/vistas-da-
cidade-de-itusp.html, Acesso em 29 de maio de 2014.
1PESQUISA HISTÓRICA DE ITUPROJETO DE RECONVERSÃO E RESTAURO DA CASA DE ITU
ARQUITETURA E
URBANIMO
PESQUISA HISTÓRICA
Figura 2. Vista da entrada da cidade em 1922
Fonte: http://www.ibamendes.com/2011/07/fotos-antigas-de-
itu-interior-de-sao.html Acesso em 29 de maio de 2014.

2
PESQUISA ICONOGRÁFICA DE
ITU
PROJETO DE RECONVERSÃO E RESTAURO DA CASA DE ITU
ARQUITETURA E
URBANIMO
PESQUISA ICONOGRÁFICA
Figura 6. Inauguração da estrada de rodagem da cidade ITU-
SÃO PAULO, em 1922
Fonte: http://www.ibamendes.com/2011/07/fotos-antigas-de-itu-
interior-de-sao.html
Acesso em 29 de maio de 2014.
Figura 7. Imagem da antiga Igreja da Candelária
Fonte:http://bibliotecamunicipaldeitu.blogspot.com.br/2012/02/it
u-e-seus-402-anos.html
Figura 3. Vista da cidade( sem data), observa- se a tipologia
parecida das casas
Fontehttp://www.itu.com.br/conteudo/detalhe.asp?cod_conteudo
=34875&adm=1&cmt=1
Figura 8 Antigo comércio de Itu, observa- se a tipologia das casas
Fonte: http://historiasdeitu.blogspot.com.br/2012/03/materia-
publicada-no-site-itu.html
Figura 4. Câmara Municipal da cidade
Fonte: http://historiasdeitu.blogspot.com.br/
Figura 5. Rua Paula Souza
Fonte: https://www.flickr.com/photos/caronitu/3804007550/

3
LEVANTAMENTO
FOTOGRÁFICO DE ITU
ARQUITETURA E
URBANIMO

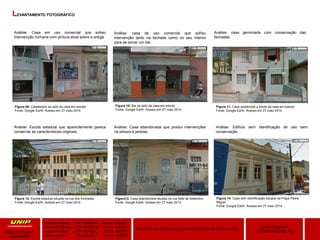

LEVANTAMENTO FOTOGRÁFICO
Figura 09: Cabelereiro ao lado da casa em estudo
Fonte: Google Earth. Acesso em 27 maio 2014.
Figura 10: Bar ao lado da casa em estudo
Figura 11: Casa residencial a frente da casa em estudo
Figura 12: Escola estadual situada na rua dos Andradas
Figura13: Casa abandonada situada na rua Sete de Setembro
Figura 14: Casa sem identificação situada na Praça Padre
Miguel
Análise: Casa em uso comercial que sofreu
intervenção humana com pintura atual sobre a antiga.
Análise: casa de uso comercial que sofreu
intervenção tanto na fachada como no seu interior
para se tornar um bar.
Análise: casa germinada com conservação das
fachadas.
Análise: Escola estadual que aparentemente parece
conservar as características originais.
Análise: Casa abandonada que possui intervenções
na pintura e janelas.
Análise: Edifício sem identificação de uso bem
conservação.

4LEVANTAMENTO
FOTOGRÁFICO DE ITU
ARQUITETURA E
URBANIMO

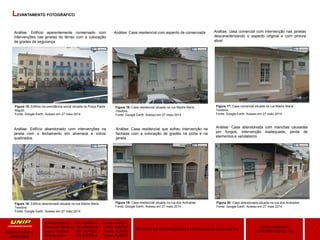

LEVANTAMENTO FOTOGRÁFICO
Figura 15: Edifício da previdência social situada na Praça Padre
Miguel.
Fonte: Google Earth. Acesso em 27 maio 2014
Figura 16: Casa residencial situada na rua Madre Maria
Teodora.
Figura 17: Casa comercial situada na rua Madre Maria
Teodora.
Figura 18: Edifício abandonado situada na rua Madre Maria
Teodora.
Figura 19: Casa residencial situada na rua dos Andradas
Figura 20: Casa abandonada situada na rua dos Andradas
Análise: Edifício aparentemente conservado com
intervenções nas janelas do térreo com a colocação
de grades de segurança.
Análise: Casa residencial com aspecto de conservada Análise: casa comercial com intervenção nas janelas
descaracterizando o aspecto original e com pintura
atual.
Análise: Edifício abandonado com intervenções na
janela com o fechamento em alvenaria e vidros
quebrados.
Análise: Casa residencial que sofreu intervenção na
fachada com a colocação de grades na porta e na
janela.
Análise: Casa abandonada com manchas causadas
por fungos, intervenção inadequada, perda de
elementos e vandalismo.

4
PROPOSTA DE INTERVENÇÃOPROJETO DE RECONVERSÃO E RESTAURO DA CASA DE ITU
ARQUITETURA E
URBANIMO

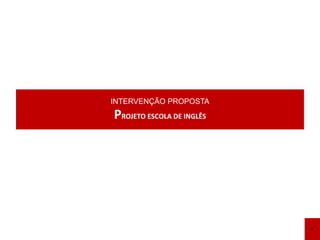

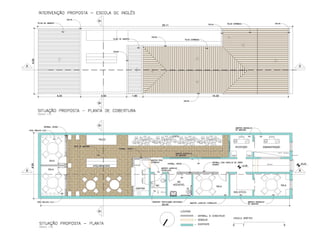

INTERVENÇÃO PROPOSTA
PROJETO ESCOLA DE INGLÊS
6

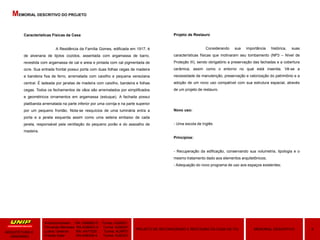

Características Físicas da Casa
A Residência da Família Gomes, edificada em 1917, é
de alvenaria de tijolos cozidos, assentada com argamassa de barro,
revestida com argamassa de cal e areia e pintada com cal pigmentada de
ocre. Sua entrada frontal possui porta com duas folhas cegas de madeira
e bandeira fixa de ferro, arrematada com caixilho e pequena veneziana
central. É ladeada por janelas de madeira com caixilho, bandeira e folhas
cegas. Todos os fechamentos de vãos são arrematados por simplificados
e geométricos ornamentos em argamassa (estuque). A fachada possui
platibanda arrematada na parte inferior por uma cornija e na parte superior
por um pequeno frontão. Nota-se resquícios de uma luminária entra a
porta e a janela esquerda assim como uma seteira embaixo de cada
janela, responsável pela ventilação do pequeno porão e do assoalho de
madeira.
Projeto de Restauro
Considerando sua importância histórica, suas
características físicas que motivaram seu tombamento (NP3 – Nível de
Proteção III), sendo obrigatório a preservação das fachadas e a cobertura
cerâmica, assim como o entorno no qual está inserida. Vê-se a
necessidade de manutenção, preservação e valorização do patrimônio e a
adoção de um novo uso compatível com sua estrutura espacial, através
de um projeto de restauro.
Novo uso:
- Uma escola de Inglês
Princípios:
- Recuperação da edificação, conservando sua volumetria, tipologia e o
mesmo tratamento dado aos elementos arquitetônicos;
- Adequação do novo programa de uso aos espaços existentes;
9MEMORIAL DESCRITIVOPROJETO DE RECONVERSÃO E RESTAURO DA CASA DE ITU
ARQUITETURA E
URBANIMO

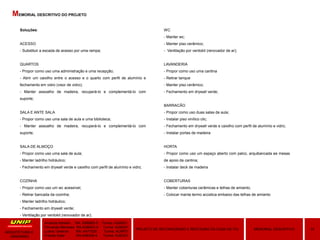

MEMORIAL DESCRITIVO DO PROJETO

Soluções:
ACESSO
- Substituir a escada de acesso por uma rampa;
QUARTOS
- Propor como uso uma administração e uma recepção;
- Abrir um caixilho entre o acesso e o quarto com perfil de alumínio e
fechamento em vidro (visor de vidro);
- Manter assoalho de madeira, recuperá-lo e complementá-lo com
suporte;
SALA E ANTE SALA
- Propor como uso uma sala de aula e uma biblioteca;
- Manter assoalho de madeira, recuperá-lo e complementá-lo com
suporte;
SALA DE ALMOÇO
- Propor como uso uma sala de aula;
- Manter ladrilho hidráulico;
- Fechamento em drywall verde e caixilho com perfil de alumínio e vidro;
COZINHA
- Propor como uso um wc acessível;
- Retirar bancada da cozinha;
- Manter ladrilho hidráulico;
- Fechamento em drywall verde;
- Ventilação por ventokit (renovador de ar);
ARQUITETURA E
URBANIMO
WC
- Manter wc;
- Manter piso cerâmico;
- Ventilação por ventokit (renovador de ar);
LAVANDERIA
- Propor como uso uma cantina
- Retirar tanque
- Manter piso cerâmico;
- Fechamento em drywall verde;
BARRACÃO
- Propor como uso duas salas de aula;
- Instalar piso vinílico clic;
- Fechamento em drywall verde e caixilho com perfil de alumínio e vidro;
- Instalar portas de madeira
HORTA
- Propor como uso um espaço aberto com palco, arquibancada ee mesas
de apoio da cantina;
- Instalar deck de madeira
COBERTURAS
- Manter coberturas cerâmicas e telhas de amianto;
- Colocar manta termo acústica embaixo das telhas de amianto

ARQUITETURA E
URBANIMO

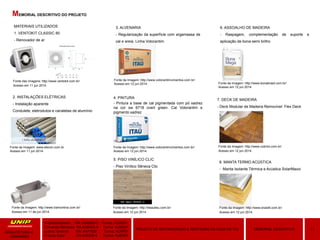

MATERIAIS UTILIZADOS
1. VENTOKIT CLASSIC 80
- Renovador de ar
Fonte das Imagens: http://www.ventokit.com.br/
Acesso em 11 jun 2014.
2. INSTALAÇÕES ELÉTRICAS
- Instalação aparente
Condulete, eletrodutos e canaletas de alumínio
Fonte da Imagem: www.elecon.com.br
Fonte da Imagem: http://www.tramontina.com.br/
Acesso em 11 de jun 2014.
3. ALVENARIA
- Regularização da superfície com argamassa de
cal e areia. Linha Votorantim
Fonte da Imagem: http://www.votorantimcimentos.com.br/
4. PINTURA
- Pintura a base de cal pigmentada com pó xadrez
na cor sw 6718 overt green. Cal Votorantim e
pigmento xadrez
6. ASSOALHO DE MADEIRA
- Raspagem, complementação de suporte e
aplicação de bona semi brilho
Fonte da Imagem: http://www.bonabrasil.com.br/
7. DECK DE MADEIRA
- Deck Modular de Madeira Removível: Flex Deck
Fonte da Imagem: http://www.cobrire.com.br/
8. MANTA TERMO ACÚSTICA
- Manta Isolante Térmica e Acústica SolarMaxxi
Fonte da Imagem: http://www.brasilit.com.br/
5. PISO VINÍLICO CLIC
- Piso Vinílico Sêneca Clic
Fonte da Imagem: http://beaulieu.com.br/
Acesso em 12 jun 2014
Fonte da Imagem: http://www.votorantimcimentos.com.br/

Na casa situada na Rua dos Andradas, nº359, observa- se grande potencial a ser explorado. Estando em frente a uma escola e ponto de ônibus
pode receber novo uso que atenda às necessidades dos alunos.Com isso propõe- se como projeto de reconversão e restauro uma escola de Inglês.
Atualmente a residência possui grande problemática, com pichações, perda de elementos, intervenções inadequadas, manchas de fungos, etc.
Seu nível de tombamento é NP3, portanto a fachada e cobertura cerâmica foram mantidas. Teve- se o cuidado de preservação dos elementos
internos originais, buscando os princípios da mínima intervenção, reversibilidade e distinguibilidade, conforme as cartas patrimoniais. As alvenarias
construídas são em drywall, material reversível, por exemplo.
O projeto de reconversão, portanto, busca em suma devolver à edificação seu valor na cidade, sendo útil com uso compatível e que supre as
necessidades atuais da região em que está inserida.
CONCLUSÃO
12

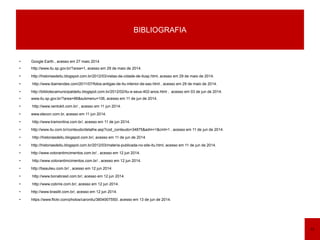

• Google Earth., acesso em 27 maio 2014
• http://www.itu.sp.gov.br/?area=1, acesso em 29 de maio de 2014.
• http://historiasdeitu.blogspot.com.br/2012/03/vistas-da-cidade-de-itusp.html, acesso em 29 de maio de 2014.
• http://www.ibamendes.com/2011/07/fotos-antigas-de-itu-interior-de-sao.html , acesso em 29 de maio de 2014.
• http://bibliotecamunicipaldeitu.blogspot.com.br/2012/02/itu-e-seus-402-anos.html , acesso em 03 de jun de 2014.
• www.itu.sp.gov.br/?area=96&submenu=106, acesso em 11 de jun de 2014.
• http://www.ventokit.com.br/ , acesso em 11 jun 2014.
• www.elecon.com.br, acesso em 11 jun 2014.
• http://www.tramontina.com.br/, acesso em 11 de jun 2014.
• http://www.itu.com.br/conteudo/detalhe.asp?cod_conteudo=34875&adm=1&cmt=1 , acesso em 11 de jun de 2014.
• http://historiasdeitu.blogspot.com.br/, acesso em 11 de jun de 2014.
• http://historiasdeitu.blogspot.com.br/2012/03/materia-publicada-no-site-itu.html, acesso em 11 de jun de 2014.
• http://www.votorantimcimentos.com.br/ , acesso em 12 jun 2014.
• http://www.votorantimcimentos.com.br/ , acesso em 12 jun 2014.
• http://beaulieu.com.br/ , acesso em 12 jun 2014
• http://www.bonabrasil.com.br/, acesso em 12 jun 2014.
• http://www.cobrire.com.br/, acesso em 12 jun 2014.
• http://www.brasilit.com.br/, acesso em 12 jun 2014.
• https://www.flickr.com/photos/caronitu/3804007550/, acesso em 13 de jun de 2014.
BIBLIOGRAFIA
13

Restauro - Casa de Itu

Recomendados

Recomendados

Mais conteúdo relacionado

Destaque

Destaque (20)

Último

Último (20)

Restauro - Casa de Itu
