O documento descreve o projeto arquitetônico da Praça das Artes em São Paulo, que abriga diversas instituições culturais. O projeto requalificou uma área subutilizada no centro da cidade através da construção de novos edifícios em concreto aparente interligados, preservando construções históricas existentes. O complexo cultural integra o Teatro Municipal e abriga orquestras, corais, escolas de música e dança.

1. PA-FC_PROJETO DE ARQUITETURA - FORMA CIDADE
PROFs. ANDRÉ / NINA / RODRIGO | T018108B08
Jean Carlo Miyazaki - R.A. 5796459
Juliana F. Carvalho - R.A. 4396100
Ligia Villar Palacio - R.A. 4278682
Rogério Andrade - R.A. 5878195
Thabata Gianellini - R.A. 5451670
1
ESTUDO DE CASO - PRAÇA DAS ARTES
ESTUDO DE CASO
PRAÇA DAS ARTES | SP
PROJETO DE ARQUITETURA:
BRASIL ARQUITETURA
Foto:NelsonKon

2. 2

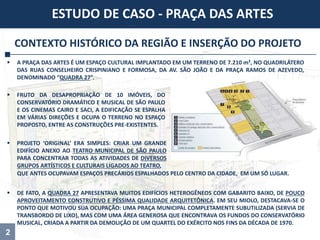

CONTEXTO HISTÓRICO DA REGIÃO E INSERÇÃO DO PROJETO
 DE FATO, A QUADRA 27 APRESENTAVA MUITOS EDIFÍCIOS HETEROGÊNEOS COM GABARITO BAIXO, DE POUCO
APROVEITAMENTO CONSTRUTIVO E PÉSSIMA QUALIDADE ARQUITETÔNICA. EM SEU MIOLO, DESTACAVA-SE O
PONTO QUE MOTIVOU SUA OCUPAÇÃO: UMA PRAÇA MUNICIPAL COMPLETAMENTE SUBUTILIZADA (SERVIA DE
TRANSBORDO DE LIXO), MAS COM UMA ÁREA GENEROSA QUE ENCONTRAVA OS FUNDOS DO CONSERVATÓRIO
MUSICAL, CRIADA A PARTIR DA DEMOLIÇÃO DE UM QUARTEL DO EXÉRCITO NOS FINS DA DÉCADA DE 1970.
 A PRAÇA DAS ARTES É UM ESPAÇO CULTURAL IMPLANTADO EM UM TERRENO DE 7.210 m², NO QUADRILÁTERO
DAS RUAS CONSELHEIRO CRISPINIANO E FORMOSA, DA AV. SÃO JOÃO E DA PRAÇA RAMOS DE AZEVEDO,
DENOMINADO “QUADRA 27”.
ESTUDO DE CASO - PRAÇA DAS ARTES
 FRUTO DA DESAPROPRIAÇÃO DE 10 IMÓVEIS, DO
CONSERVATÓRIO DRAMÁTICO E MUSICAL DE SÃO PAULO
E OS CINEMAS CAIRO E SACI, A EDIFICAÇÃO SE ESPALHA
EM VÁRIAS DIREÇÕES E OCUPA O TERRENO NO ESPAÇO
PROPOSTO, ENTRE AS CONSTRUÇÕES PRE-EXISTENTES.
 PROJETO ‘ORIGINAL’ ERA SIMPLES: CRIAR UM GRANDE
EDIFÍCIO ANEXO AO TEATRO MUNICIPAL DE SÃO PAULO
PARA CONCENTRAR TODAS AS ATIVIDADES DE DIVERSOS
GRUPOS ARTÍSTICOS E CULTURAIS LIGADOS AO TEATRO,
QUE ANTES OCUPAVAM ESPAÇOS PRECÁRIOS ESPALHADOS PELO CENTRO DA CIDADE, EM UM SÓ LUGAR.

3. 3

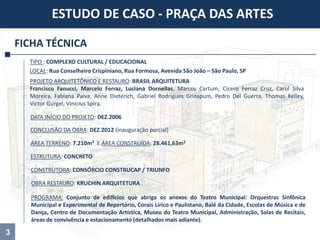

FICHA TÉCNICA
TIPO : COMPLEXO CULTURAL / EDUCACIONAL
ÁREA TERRENO: 7.210m² E ÁREA CONSTRUÍDA: 28.461,63m2
CONCLUSÃO DA OBRA: DEZ.2012 (inauguração parcial)
PROJETO ARQUITETÔNICO E RESTAURO: BRASIL ARQUITETURA
Francisco Fanucci, Marcelo Ferraz, Luciana Dornellas, Marcos Cartum, Cicero Ferraz Cruz, Carol Silva
Moreira, Fabiana Paiva, Anne Dieterich, Gabriel Rodrigues Grinspum, Pedro Del Guerra, Thomas Kelley,
Victor Gurgel, Vinícius Spira.
DATA INÍCIO DO PROJETO: DEZ.2006
CONSTRUTORA: CONSÓRCIO CONSTRUCAP / TRIUNFO
ESTUDO DE CASO - PRAÇA DAS ARTES
OBRA RESTAURO: KRUCHIN ARQUITETURA
ESTRUTURA: CONCRETO
PROGRAMA: Conjunto de edifícios que abriga os anexos do Teatro Municipal: Orquestras Sinfônica
Municipal e Experimental de Repertório, Corais Lírico e Paulistano, Balé da Cidade, Escolas de Música e de
Dança, Centro de Documentação Artística, Museu do Teatro Municipal, Administração, Salas de Recitais,
áreas de convivência e estacionamento (detalhados mais adiante).
LOCAL: Rua Conselheiro Crispiniano, Rua Formosa, Avenida São João – São Paulo, SP

4. 4
LOCALIZAÇÃO / INSERÇÃO URBANA
ESTUDO DE CASO - PRAÇA DAS ARTES

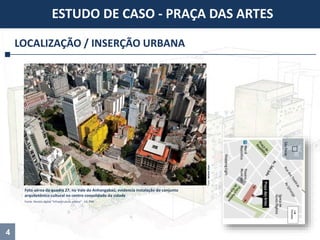

Foto aérea da quadra 27, no Vale do Anhangabaú, evidencia instalação do conjunto
arquitetônico cultural no centro consolidado da cidade
Fonte: Revista digital “Infraestrutura urbana” - Ed. PINI
Foto:NelsonKon

5. 5

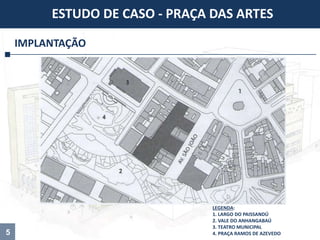

IMPLANTAÇÃO
ESTUDO DE CASO - PRAÇA DAS ARTES
LEGENDA:
1. LARGO DO PAISSANDÚ
2. VALE DO ANHANGABAÚ
3. TEATRO MUNICIPAL
4. PRAÇA RAMOS DE AZEVEDO

6. 6
ESTUDO DE CASO - PRAÇA DAS ARTES
PLANTA DE SITUAÇÃO
Fonte: Revista Arquitetura e Urbanismo ano 28 . N°227 fevereiro 2013

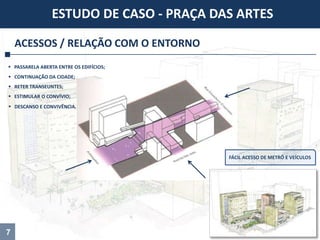

7. ACESSOS / RELAÇÃO COM O ENTORNO
ESTUDO DE CASO - PRAÇA DAS ARTES
 PASSARELA ABERTA ENTRE OS EDIFÍCIOS;
 CONTINUAÇÃO DA CIDADE;
 RETER TRANSEUNTES;
 ESTIMULAR O CONVÍVIO;
 DESCANSO E CONVIVÊNCIA.
7
FÁCIL ACESSO DE METRÔ E VEÍCULOS

8. 8
O PROJETO
ESTUDO DE CASO - PRAÇA DAS ARTES
Fotos: Nelson Kon
INTEGRANDO A OPERAÇAO URBANA NO CENTRO DE SÃO PAULO, O PROJETO CONJUNTO DE EDIFÍCIOS QUE ABRIGA
OS ANEXOS DO TEATRO MUNICIPAL: ORQUESTRAS SINFÔNICA MUNICIPAL E EXPERIMENTAL DE REPERTÓRIO,
CORAIS LÍRICO E PAULISTANO, BALÉ DA CIDADE, ESCOLAS DE MÚSICA E DE DANÇA, CENTRO DE DOCUMENTAÇÃO
ARTÍSTICA, MUSEU DO TEATRO MUNICIPAL, ADMINISTRAÇÃO, SALAS DE RECITAIS, ÁREAS DE CONVIVÊNCIA E
ESTACIONAMENTO.
Fonte: Praça das Artes, Victor Nosek.
ESPAÇO FÍSICO É COMPOSTO POR UMA SÉRIE DE LOTES QUE SE INTERLIGAM NO MIOLO DA QUADRA, VOLTADOS
PARA TRÊS FRENTES DE RUA, NO CORAÇÃO DE SÃO PAULO.

9. 9

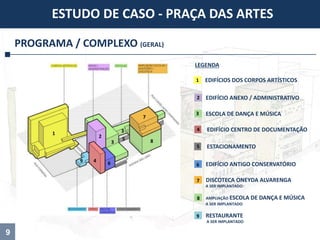

PROGRAMA / COMPLEXO (GERAL)
ESTUDO DE CASO - PRAÇA DAS ARTES
EDIFÍCIOS DOS CORPOS ARTÍSTICOS1
1
EDIFÍCIO ANEXO / ADMINISTRATIVO2
2
EDIFÍCIO CENTRO DE DOCUMENTAÇÃO4
4
ESCOLA DE DANÇA E MÚSICA3
3
3
ESTACIONAMENTO5
5
EDIFÍCIO ANTIGO CONSERVATÓRIO66
DISCOTECA ONEYDA ALVARENGA7
A SER IMPLANTADO
7
A SER IMPLANTADO
AMPLIAÇÃO ESCOLA DE DANÇA E MÚSICA8
8
RESTAURANTE9
A SER IMPLANTADO
9
LEGENDA

10. 10
PROGRAMA / COMPLEXO (GERAL)
ESTUDO DE CASO - PRAÇA DAS ARTES

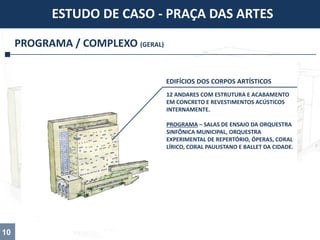

12 ANDARES COM ESTRUTURA E ACABAMENTO
EM CONCRETO E REVESTIMENTOS ACÚSTICOS
INTERNAMENTE.
PROGRAMA – SALAS DE ENSAIO DA ORQUESTRA
SINFÔNICA MUNICIPAL, ORQUESTRA
EXPERIMENTAL DE REPERTÓRIO, ÓPERAS, CORAL
LÍRICO, CORAL PAULISTANO E BALLET DA CIDADE.
EDIFÍCIOS DOS CORPOS ARTÍSTICOS

11. 11
PROGRAMA / COMPLEXO (GERAL)
ESTUDO DE CASO - PRAÇA DAS ARTES
13 ANDARES COM ESTRUTURA E VEDAÇÃO
EM CONCRETO E GRANDES ‘PANOS DE
VIDRO’.
PROGRAMA – HALL DE ACESSO COM
CIRCULAÇÃO (ELEVADORES E ESCADA),
SANITÁRIOS, ÁREAS DE APOIO ÀS ESCOLAS
E ÁREAS ADMINISTRATIVAS NOS QUATRO
ÚLTIMOS PAVIMENTOS.
EDIFÍCIO ANEXO / ADMINISTRATIVO

12. PROGRAMA / COMPLEXO (GERAL)
ESTUDO DE CASO - PRAÇA DAS ARTES
12
5 ANDARES COM ESTRUTURA E
ACABAMENTO EM CONCRETO E GRANDES
‘PANOS DE VIDRO’.
PROGRAMA – ESCOLA DE MÚSICA E
DANÇA DO MUNICÍPIO DE SÃO PAULO,
ÁREAS ADMINSTRATIVAS E RESTAURANTE
DE TODO O CONJUNTO (A SER IMPLANTADO).
EDIFÍCIOS DAS ESCOLAS

13. PROGRAMA / COMPLEXO (GERAL)
ESTUDO DE CASO - PRAÇA DAS ARTES
13

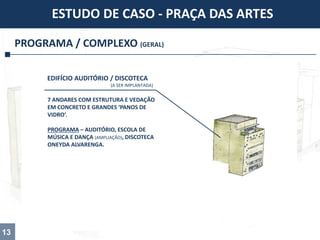

7 ANDARES COM ESTRUTURA E VEDAÇÃO
EM CONCRETO E GRANDES ‘PANOS DE
VIDRO’.
PROGRAMA – AUDITÓRIO, ESCOLA DE
MÚSICA E DANÇA (AMPLIAÇÃO), DISCOTECA
ONEYDA ALVARENGA.
EDIFÍCIO AUDITÓRIO / DISCOTECA
(A SER IMPLANTADA)

14. PROGRAMA / COMPLEXO (GERAL)
ESTUDO DE CASO - PRAÇA DAS ARTES
14
COM ÁREA CONSTRUÍDA DE 2.000 m²
PRAÇA
(A SER CONSTRUÍDA)

15. PROGRAMA / COMPLEXO (GERAL)
ESTUDO DE CASO - PRAÇA DAS ARTES
15

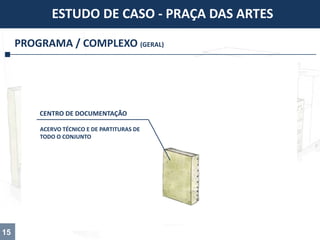

ACERVO TÉCNICO E DE PARTITURAS DE
TODO O CONJUNTO
CENTRO DE DOCUMENTAÇÃO

16. PROGRAMA / COMPLEXO (GERAL)
ESTUDO DE CASO - PRAÇA DAS ARTES
16

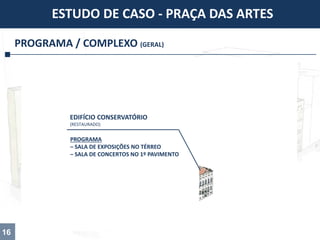

PROGRAMA
– SALA DE EXPOSIÇÕES NO TÉRREO
– SALA DE CONCERTOS NO 1º PAVIMENTO
EDIFÍCIO CONSERVATÓRIO
(RESTAURADO)

17. ESTUDO DE CASO - BRASCAN CENTURY PLAZA
PLANTA – PAVIMENTO TÉRREO
ESTUDO DE CASO - PRAÇA DAS ARTES
17
RUA JOAQUIM FLORIANO
RUABANDEIRAPAULISTA
RUA TAMANDARÉ TOLEDO
2
1
34
LEGENDA:
1. PRAÇA CENTRAL
2. HALL ACESSO GERAL
3. EXPOSIÇÕES
4. DOCUMENTAÇÃO
5. LANCHONETE
6. CAFÉ
7. BANCA REVISTA
8. ACESSO ESTACIONAMENTO
9. ACESSO / CIRCULAÇÃO
10. AUDITÓRIO
11. RESTAURANTE
12. ESCULTURA VERDI
13. SALA ENSAIO DAS ORQUESTRAS
14. SALA DOS MAESTROS E ÁREAS DE APOIO
5
6
8
7
109
11
12
13
14
AV. SÃO JOÃO
R.CONSELHEIROCRISPINIANO
R.FORMOSA

18. ESTUDO DE CASO - BRASCAN CENTURY PLAZA
PLANTA – 1º PAVIMENTO
ESTUDO DE CASO - PRAÇA DAS ARTES
18
LEGENDA:
1. HALL ACESSO
2. SALA DE CONCERTOS
3. DOCUMENTAÇÃO
4. ADMINISTRAÇAO ESCOLAS
5. COZINHA
6. RESTAURANTE
7. TERRAÇO
8. LIGAÇÃO ENTRE OS EDIFICIOS
9. SALAS DE ENSAIO DANÇA E MÚSICA
10. LIGAÇÃO ENTRE OS EDIFÍCIOS
11. VAZIO SALA DE ENSAIO ORQUESTRA
12. TERRAÇO DO CAFÉ
13. CAFÉ
14. SALA DE APOIO E CAMARINS
2
1
3
4
5
6
8
7
10
9
11
12
13
14
AV. SÃO JOÃO
R.CONSELHEIROCRISPINIANO
R.FORMOSA

19. ESTUDO DE CASO - BRASCAN CENTURY PLAZAESTUDO DE CASO - PRAÇA DAS ARTES
PLANTA – 2º PAVIMENTO
19
RUA JOAQUIM FLORIANO
RUABANDEIRAPAULISTA
RUA TAMANDARÉ TOLEDO
LEGENDA:
1. HALL ACESSO
2. ADMINISTRAÇÃO ESCOLAS
3. VAZIO RESTAURANTE
4. CAMARINS
5. DOCUMENTAÇÃO
6. SALAS ENSAIO MÚSICA
7. SALAS ENSAIO DANÇA
8. SALA MAESTROS
9. SALA CORAL PAULISTANO
10. SALA CORAL LÍRICO
11. SALAS DE APOIO
2
1
3
4
5
6
8
7
10 9
11
4
7
AV. SÃO JOÃO
R.CONSELHEIROCRISPINIANO
R.FORMOSA

20. Rua Formosa
Rua Cons. Crispiniano
0 5 10 20
ESTUDO DE CASO - BRASCAN CENTURY PLAZA
CORTE AA
ESTUDO DE CASO - PRAÇA DAS ARTES
20

21. Rua Formosa
Rua Cons. Crispiniano
0 5 10 20
ESTUDO DE CASO - BRASCAN CENTURY PLAZA

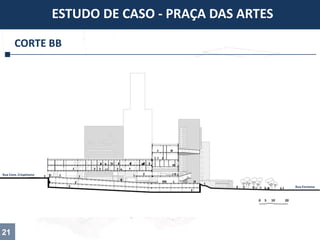

CORTE BB
ESTUDO DE CASO - PRAÇA DAS ARTES
21

22. Rua Cons. Crispiniano
Rua Formosa
0 5 10 20
ESTUDO DE CASO - BRASCAN CENTURY PLAZA
CORTE CC
ESTUDO DE CASO - PRAÇA DAS ARTES
22

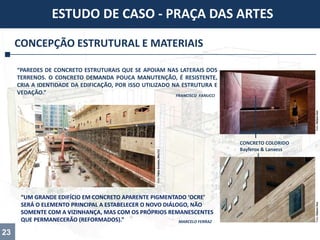

23. CONCEPÇÃO ESTRUTURAL E MATERIAIS
“PAREDES DE CONCRETO ESTRUTURAIS QUE SE APOIAM NAS LATERAIS DOS
TERRENOS. O CONCRETO DEMANDA POUCA MANUTENÇÃO, É RESISTENTE,
CRIA A IDENTIDADE DA EDIFICAÇÃO, POR ISSO UTILIZADO NA ESTRUTURA E
VEDAÇÃO.” FRANCISCO FANUCCI
ESTUDO DE CASO - PRAÇA DAS ARTES
Foto:FabioArantes,Mar/12
23
“UM GRANDE EDIFÍCIO EM CONCRETO APARENTE PIGMENTADO ‘OCRE’
SERÁ O ELEMENTO PRINCIPAL A ESTABELECER O NOVO DIÁLOGO, NÃO
SOMENTE COM A VIZINHANÇA, MAS COM OS PRÓPRIOS REMANESCENTES
QUE PERMANECERÃO (REFORMADOS).” MARCELO FERRAZ
Foto:NelsonKonFoto:NelsonKon
CONCRETO COLORIDO
Bayferox & Lanxess

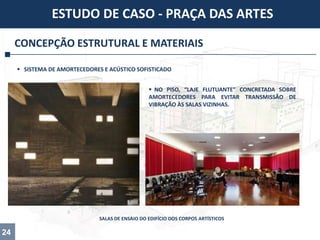

24. CONCEPÇÃO ESTRUTURAL E MATERIAIS
 NO PISO, “LAJE FLUTUANTE” CONCRETADA SOBRE
AMORTECEDORES PARA EVITAR TRANSMISSÃO DE
VIBRAÇÃO ÀS SALAS VIZINHAS.
 SISTEMA DE AMORTECEDORES E ACÚSTICO SOFISTICADO
ESTUDO DE CASO - PRAÇA DAS ARTES
24
SALAS DE ENSAIO DO EDIFÍCIO DOS CORPOS ARTÍSTICOS

25. CONCEPÇÃO ESTRUTURAL E MATERIAIS
 GRANDE NÚMEROS DE JANELAS PARA TRANSFORMAR O ESPAÇO EM UMA EXTENSÃO DOS ACONTECIMENTOS
ENVOLTÓRIOS E REVELAR AOS QUE CIRCULAM A MOVIMENTAÇÃO INTERNA DE TODO COMPLEXO.
Fonte: Vitruvius
ESTUDO DE CASO - PRAÇA DAS ARTES
 JANELAS E ABERTURAS EM VIDRO
PARA COMPOR O SISTEMA DE
VENTILAÇÃO E ILUMINAÇÃO.
25

26. IMAGENS DE ÁREAS INTERNAS
ESTUDO DE CASO - PRAÇA DAS ARTES
Sala de Concertos
Circulação Vista da sala
Fotos: Nelson Kon
Tapeçaria do teto do restaurante, proj. Edmar de Almeida
Sala de Ensaio Restauro do Conservatório Dramático e Musical
26

27. IMAGENS DE ÁREAS EXTERNAS
ESTUDO DE CASO - PRAÇA DAS ARTES
Av. São João, entrada principal do conjunto
Fotos: Nelson Kon
Edifício anexo / Administrativo
Fachada do Edifício da escola de Música, acesso pela Rua Conselheiro Crispiniano
Visão noturna de um dos Edifício
27

28. BIBLIOGRAFIA
ESTUDO DE CASO - PRAÇA DAS ARTES
 Victor Nosek (org.). Praça das Artes. Rio de Janeiro: Beco do Azougue, 2013.
 Cruz, Márcio. Caminhadas e arquitetura. Time Out: São Paulo. Seção: Acontece. Disponível em:
http://www.timeout.com.br/sao-paulo/na-cidade/features/508/caminhadas-com-arquitetura. Acesso em: 10 ago. 2014.
 Sayegh, Simone. Praça das Artes. Infraestrutura Urbana, nov. 2012. Seção: Equipamentos Públicos . Disponível em:
http://infraestruturaurbana.pini.com.br/solucoes-tecnicas/23/praca-das-artes-concebido-como-simples-edificacao-anexa-ao-
276237-1.aspx. Acesso em 10 ago. 2014.
 ___. Complexo Praça das Artes: sintonia entre o velho e o novo com concreto colorido. AECweb - Portal da Arquitetura,
Engenharia e Construção,. Seção: Guia de Fornecedores > Lanxess > Matérias. Disponível em:
http://www.aecweb.com.br/emp/cont/m/complexo-praca-das-artes-sintonia-entre-o-velho-e-o-novo-com-concreto-
colorido_14810_6511. Acesso em: 10 ago. 2014
 ___. Praça das Artes. Brasil Arquitetura, 2008. Seção: Projetos > selecionados . Disponível em:
http://www.brasilarquitetura.com/projetos.php?mn=6. Acesso em 08 ago. 2014.
 ___. Praça das Artes. Vitruvius, jul. 2013. Seção: Projetos . Disponível em:
http://www.vitruvius.com.br/revistas/read/projetos/13.151/4820. Acesso em 08 ago. 2014.
 ___. Praça das Artes / Brasil Arquitetura. ArchDaily, 04 mar. 2013. Disponível em: http://www.archdaily.com/339274/praca-das-
artes-brasil-arquitetura/. Acesso em: 10 ago. 2014
 ___. Praça das Artes é inaugurada com programação gratuita. Catraca Livre. Disponível em: https://catracalivre.com.br/sp/ar-
livre/barato/praca-das-arte-e-inaugurada-com-programacao-gratuitainaugurada-a-praca-das-artes/. Acesso em 09 ago. 2014.
28
