Este relatório descreve um experimento para verificar as leis da reflexão da luz. A estudante mediu os ângulos de incidência e reflexão usando um banco óptico com três tipos de espelhos e observou que os ângulos são sempre iguais, confirmando a primeira lei da reflexão. Ela também observou como os feixes de luz se comportam ao serem refletidos por espelhos planos, côncavos e convexos. O relatório conclui que o experimento verificou com sucesso as duas leis da reflexão da luz.

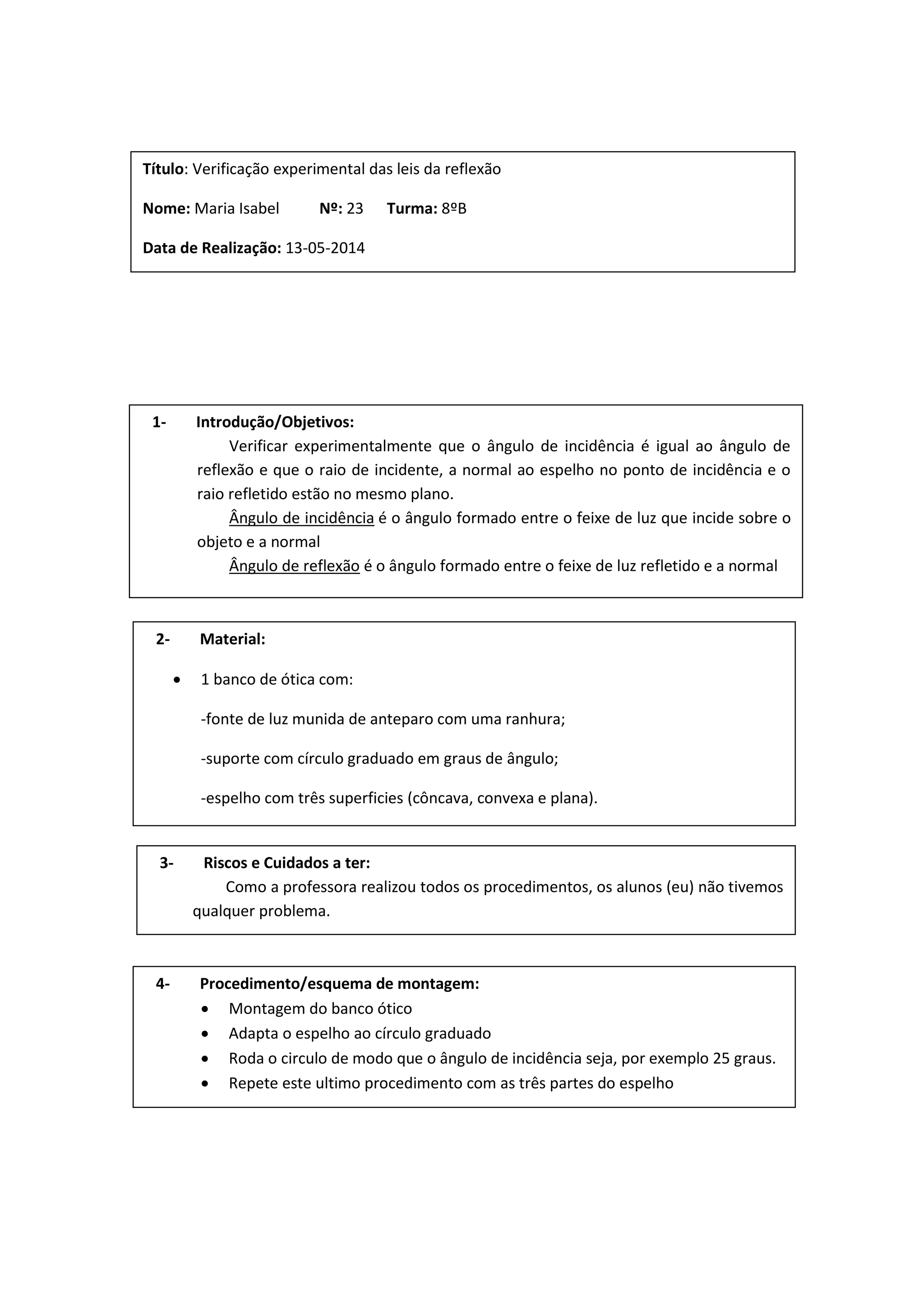

1. Título: Verificação experimental das leis da reflexão
Nome: Maria Isabel Nº: 23 Turma: 8ºB
Data de Realização: 13-05-2014
1- Introdução/Objetivos:
Verificar experimentalmente que o ângulo de incidência é igual ao ângulo de
reflexão e que o raio de incidente, a normal ao espelho no ponto de incidência e o
raio refletido estão no mesmo plano.
Ângulo de incidência é o ângulo formado entre o feixe de luz que incide sobre o
objeto e a normal
Ângulo de reflexão é o ângulo formado entre o feixe de luz refletido e a normal
2- Material:
 1 banco de ótica com:
-fonte de luz munida de anteparo com uma ranhura;
-suporte com círculo graduado em graus de ângulo;
-espelho com três superficies (côncava, convexa e plana).
3- Riscos e Cuidados a ter:
Como a professora realizou todos os procedimentos, os alunos (eu) não tivemos
qualquer problema.
4- Procedimento/esquema de montagem:
 Montagem do banco ótico
 Adapta o espelho ao círculo graduado
 Roda o circulo de modo que o ângulo de incidência seja, por exemplo 25 graus.
 Repete este ultimo procedimento com as três partes do espelho

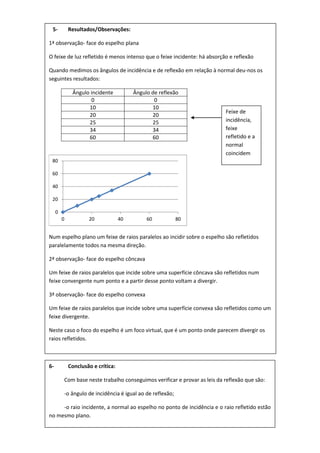

2. 5- Resultados/Observações:
1ª observação- face do espelho plana
O feixe de luz refletido é menos intenso que o feixe incidente: há absorção e reflexão
Quando medimos os ângulos de incidência e de reflexão em relação à normal deu-nos os
seguintes resultados:
Ângulo incidente Ângulo de reflexão
0 0
10 10
20 20
25 25
34 34
60 60
Num espelho plano um feixe de raios paralelos ao incidir sobre o espelho são refletidos
paralelamente todos na mesma direção.
2ª observação- face do espelho côncava
Um feixe de raios paralelos que incide sobre uma superfície côncava são refletidos num
feixe convergente num ponto e a partir desse ponto voltam a divergir.
3ª observação- face do espelho convexa
Um feixe de raios paralelos que incide sobre uma superfície convexa são refletidos como um
feixe divergente.
Neste caso o foco do espelho é um foco virtual, que é um ponto onde parecem divergir os
raios refletidos.
0
20
40
60
80
0 20 40 60 80
6- Conclusão e crítica:
Com base neste trabalho conseguimos verificar e provar as leis da reflexão que são:
-o ângulo de incidência é igual ao de reflexão;
-o raio incidente, a normal ao espelho no ponto de incidência e o raio refletido estão
no mesmo plano.
Feixe de
incidência,
feixe
refletido e a
normal
coincidem
