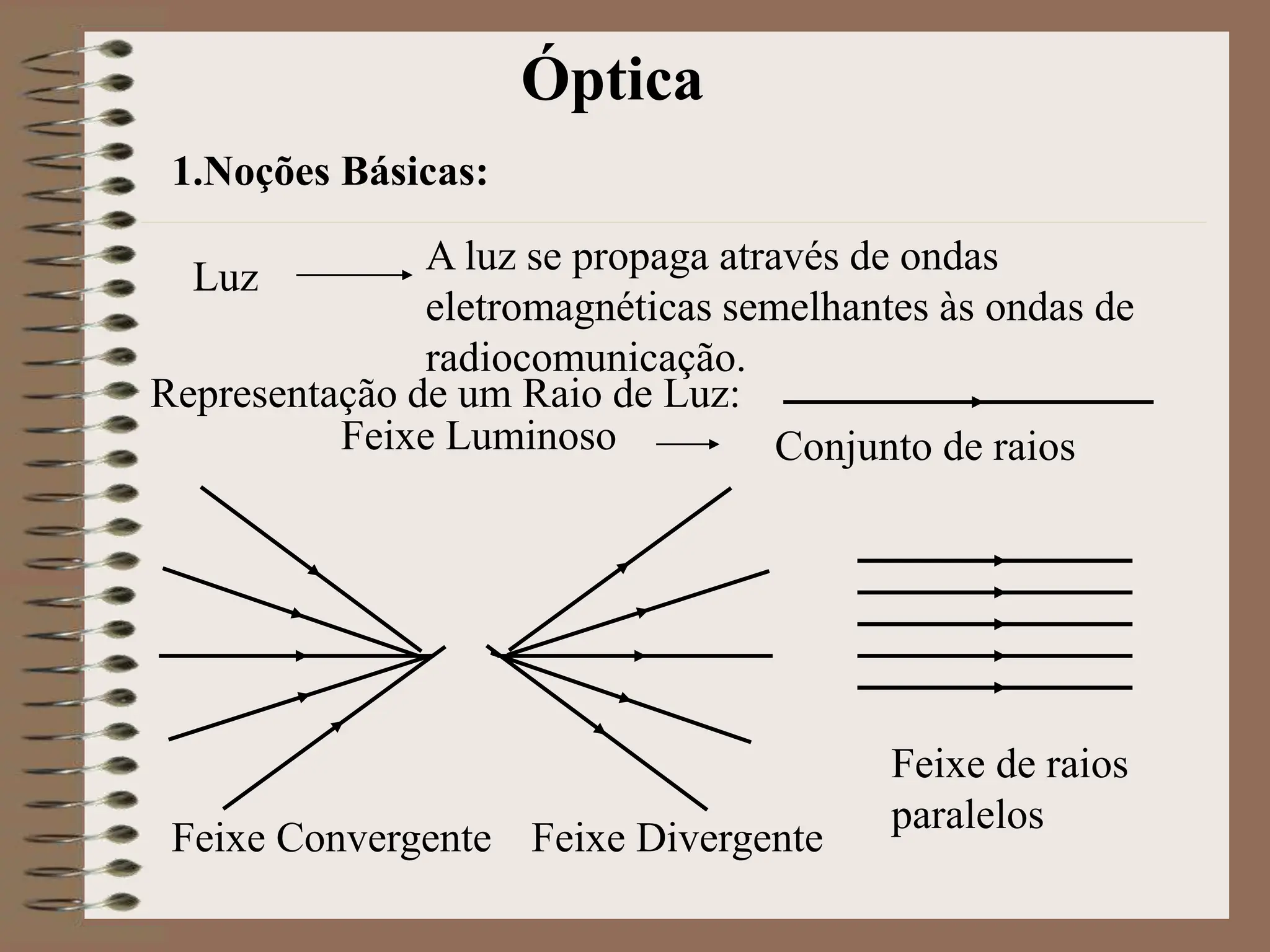

1. Óptica
Luz A luz se propaga através de ondas
eletromagnéticas semelhantes às ondas de
radiocomunicação.
1.Noções Básicas:
Representação de um Raio de Luz:
Feixe Luminoso Conjunto de raios
Feixe Convergente Feixe Divergente
Feixe de raios
paralelos

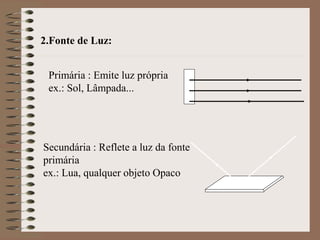

2. 2.Fonte de Luz:
Primária : Emite luz própria
ex.: Sol, Lâmpada...
Secundária : Reflete a luz da fonte
primária
ex.: Lua, qualquer objeto Opaco

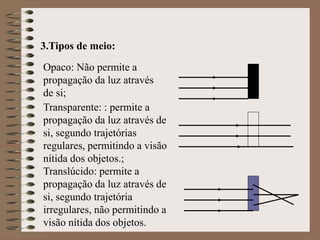

3. 3.Tipos de meio:
Opaco: Não permite a
propagação da luz através
de si;
Transparente: : permite a
propagação da luz através de
si, segundo trajetórias
regulares, permitindo a visão
nítida dos objetos.;
Translúcido: permite a
propagação da luz através de
si, segundo trajetória
irregulares, não permitindo a
visão nítida dos objetos.

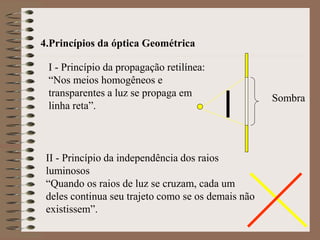

4. 4.Princípios da óptica Geométrica
I - Princípio da propagação retilínea:
“Nos meios homogêneos e
transparentes a luz se propaga em
linha reta”.
II - Princípio da independência dos raios
luminosos
“Quando os raios de luz se cruzam, cada um
deles continua seu trajeto como se os demais não
existissem”.
Sombra

5. III- Princípio da reversibilidade dos raios luminosos:
“A trajetória descrita por um raio de luz não depende do
sentido de propagação”.
Ex.:
A
B
A Pessoa B enxerga a pessoa A, então:
A pessoa A também enxerga a pessoa B

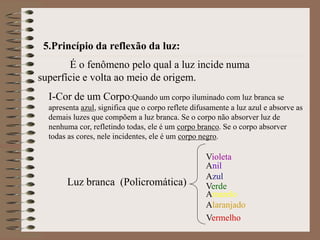

6. 5.Princípio da reflexão da luz:
É o fenômeno pelo qual a luz incide numa
superfície e volta ao meio de origem.
I-Cor de um Corpo:Quando um corpo iluminado com luz branca se
apresenta azul, significa que o corpo reflete difusamente a luz azul e absorve as
demais luzes que compõem a luz branca. Se o corpo não absorver luz de
nenhuma cor, refletindo todas, ele é um corpo branco. Se o corpo absorver
todas as cores, nele incidentes, ele é um corpo negro.
Vermelho
Alaranjado
Verde
Azul
Anil
Violeta
Luz branca (Policromática)
Amarelo

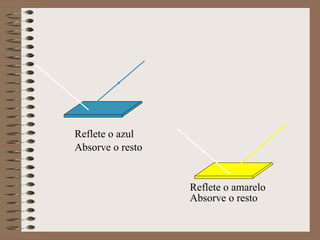

7. Reflete o azul
Absorve o resto
Reflete o amarelo
Absorve o resto

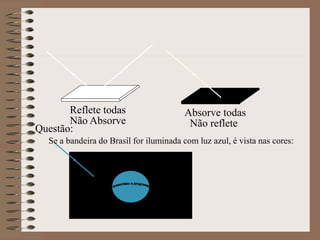

8. Reflete todas
Não Absorve
Absorve todas
Não reflete
Questão:
Se a bandeira do Brasil for iluminada com luz azul, é vista nas cores:

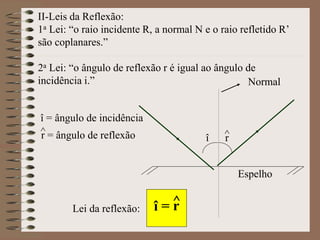

9. II-Leis da Reflexão:
1a Lei: “o raio incidente R, a normal N e o raio refletido R’
são coplanares.”
2a Lei: “o ângulo de reflexão r é igual ao ângulo de
incidência i.” Normal
î
^
r = ângulo de reflexão ^
r
î = ângulo de incidência
^
r
î =
Lei da reflexão:
Espelho

10. ^
r

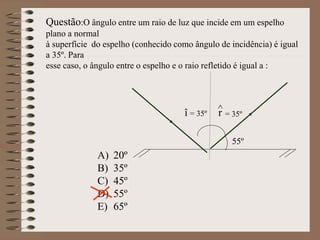

Questão:O ângulo entre um raio de luz que incide em um espelho
plano a normal
à superfície do espelho (conhecido como ângulo de incidência) é igual
a 35º. Para
esse caso, o ângulo entre o espelho e o raio refletido é igual a :
î = 35º = 35º
55º
A) 20º
B) 35º
C) 45º
D) 55º
E) 65º

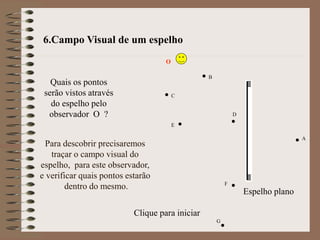

11. 6.Campo Visual de um espelho
Quais os pontos
serão vistos através
do espelho pelo
observador O ?
O
Para descobrir precisaremos
traçar o campo visual do
espelho, para este observador,
e verificar quais pontos estarão
dentro do mesmo.
A
B
C
D
E
F
G
Clique para iniciar
Espelho plano

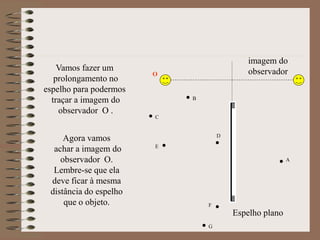

12. Espelho plano
O
A
B
C
D
E
F
G
Vamos fazer um
prolongamento no
espelho para podermos
traçar a imagem do
observador O .
Agora vamos
achar a imagem do
observador O.
Lembre-se que ela
deve ficar à mesma
distância do espelho
que o objeto.
imagem do
observador

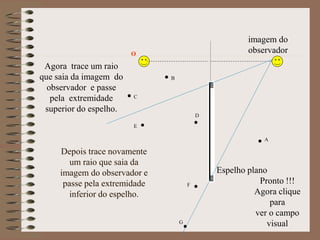

13. O
A
B
C
D
E
F
G
Agora trace um raio
que saia da imagem do
observador e passe
pela extremidade
superior do espelho.
Depois trace novamente
um raio que saia da
imagem do observador e
passe pela extremidade
inferior do espelho.
Pronto !!!
Agora clique
para
ver o campo
visual
imagem do
observador
Espelho plano

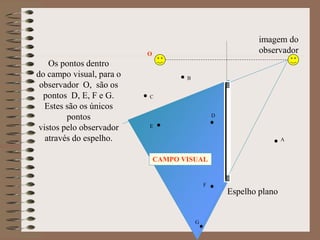

14. O
A
B
C
D
E
F
G
CAMPO VISUAL
Os pontos dentro
do campo visual, para o
observador O, são os
pontos D, E, F e G.
Estes são os únicos
pontos
vistos pelo observador
através do espelho.
imagem do
observador
Espelho plano

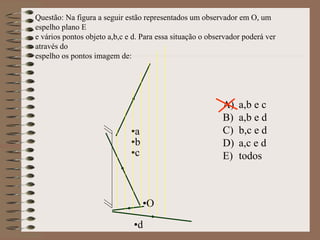

15. •a
•b
•c
•d
•O
Questão: Na figura a seguir estão representados um observador em O, um
espelho plano E
e vários pontos objeto a,b,c e d. Para essa situação o observador poderá ver
através do
espelho os pontos imagem de:
A) a,b e c
B) a,b e d
C) b,c e d
D) a,c e d
E) todos

16. 7.Imagens de um objeto situado entre dois espelhos planos:
 •P 1
360
n 



Questão: Entre dois espelhos planos,
que formam entre si um ângulo de 60º,
é colocado um ponto luminoso. Qual o
número de imagens formadas.,
1
60
360
n 


 1
6
n 

5
n 
•P
•P
•P
•P
•P
•P

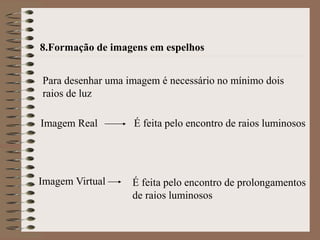

17. 8.Formação de imagens em espelhos
Para desenhar uma imagem é necessário no mínimo dois
raios de luz
É feita pelo encontro de raios luminosos
Imagem Real
Imagem Virtual É feita pelo encontro de prolongamentos
de raios luminosos

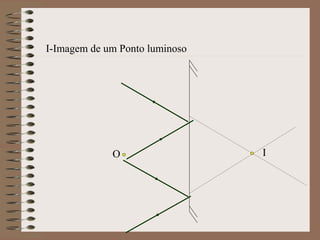

18. I-Imagem de um Ponto luminoso
O I

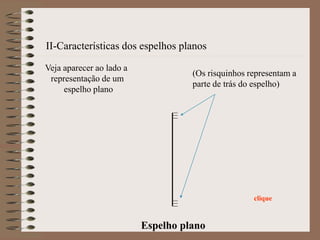

19. Espelho plano
II-Características dos espelhos planos
Veja aparecer ao lado a
representação de um
espelho plano
(Os risquinhos representam a
parte de trás do espelho)
clique

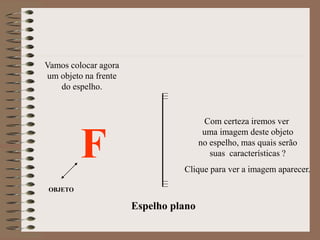

20. Espelho plano
Vamos colocar agora
um objeto na frente
do espelho.
F
OBJETO
Com certeza iremos ver
uma imagem deste objeto
no espelho, mas quais serão
suas características ?
Clique para ver a imagem aparecer.

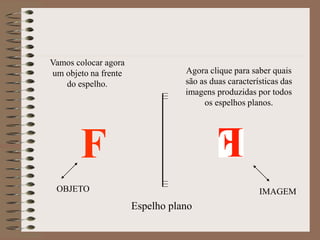

21. Espelho plano
Vamos colocar agora
um objeto na frente
do espelho.
F
OBJETO IMAGEM
Agora clique para saber quais
são as duas características das
imagens produzidas por todos
os espelhos planos.

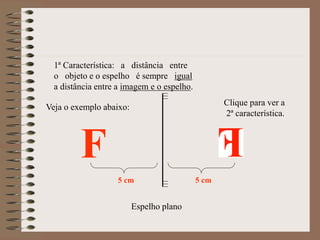

22. Espelho plano
F
1ª Característica: a distância entre
o objeto e o espelho é sempre igual
a distância entre a imagem e o espelho.
Veja o exemplo abaixo:
5 cm 5 cm
Clique para ver a
2ª característica.

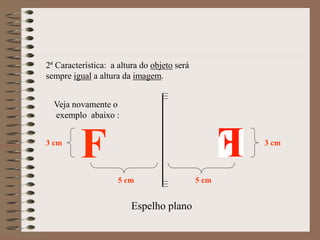

23. Espelho plano
F
2ª Característica: a altura do objeto será
sempre igual a altura da imagem.
Veja novamente o
exemplo abaixo :
5 cm 5 cm
3 cm 3 cm
