2. REDES E NOVAS TECNOLOGIAS
Módulo 1
Patrocínio:
Apoio:
Promoção:
Instrutor: Julio Cohen

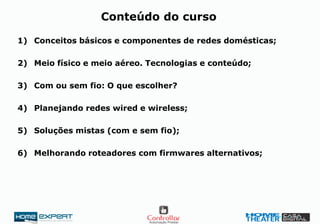

3. 1) Conceitos básicos e componentes de redes domésticas;
2) Meio físico e meio aéreo. Tecnologias e conteúdo;
3) Com ou sem fio: O que escolher?
4) Planejando redes wired e wireless;
5) Soluções mistas (com e sem fio);
6) Melhorando roteadores com firmwares alternativos;
Conteúdo do curso

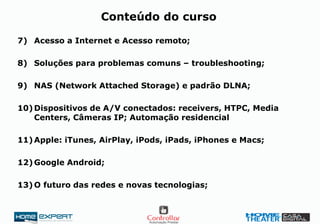

4. 7) Acesso a Internet e Acesso remoto;
8) Soluções para problemas comuns – troubleshooting;
9) NAS (Network Attached Storage) e padrão DLNA;
10)Dispositivos de A/V conectados: receivers, HTPC, Media
Centers, Câmeras IP; Automação residencial
11)Apple: iTunes, AirPlay, iPods, iPads, iPhones e Macs;
12)Google Android;
13)O futuro das redes e novas tecnologias;
Conteúdo do curso

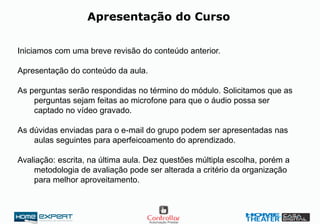

5. Iniciamos com uma breve revisão do conteúdo anterior.
Apresentação do conteúdo da aula.
As perguntas serão respondidas no término do módulo. Solicitamos que as
perguntas sejam feitas ao microfone para que o áudio possa ser
captado no vídeo gravado.
As dúvidas enviadas para o e-mail do grupo podem ser apresentadas nas
aulas seguintes para aperfeicoamento do aprendizado.
Avaliação: escrita, na última aula. Dez questões múltipla escolha, porém a
metodologia de avaliação pode ser alterada a critério da organização
para melhor aproveitamento.
Apresentação do Curso

6. Objetivo: compartilhamento de informações.
Conteúdo: arquivos, áudio, vídeo, voz, fotos, acesso remoto, controle
remoto.
Meios: cabos e radio-frequência
Projeto:
1. Identificação de necessidades
2. Sugestão de uso / recursos que o cliente desconhece
3. Avaliação do(s) ambiente(s) e equipamentos existentes
4. Criação do projeto
5. Escolha dos equipamentos
6. Instalação (cabeamento, equipamentos, remanejamento, obra civil)
7. Configuração
8. Testes
Projetando e instalando redes

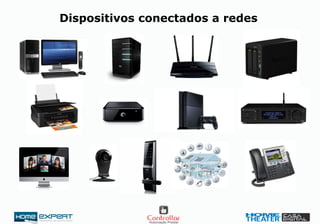

7. Dispositivos conectados a redes

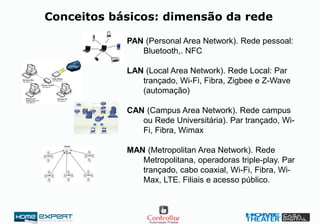

8. PAN (Personal Area Network). Rede pessoal:
Bluetooth,. NFC
LAN (Local Area Network). Rede Local: Par
trançado, Wi-Fi, Fibra, Zigbee e Z-Wave
(automação)
CAN (Campus Area Network). Rede campus
ou Rede Universitária). Par trançado, Wi-
Fi, Fibra, Wimax
MAN (Metropolitan Area Network). Rede
Metropolitana, operadoras triple-play. Par
trançado, cabo coaxial, Wi-Fi, Fibra, Wi-
Max, LTE. Filiais e acesso público.
Conceitos básicos: dimensão da rede

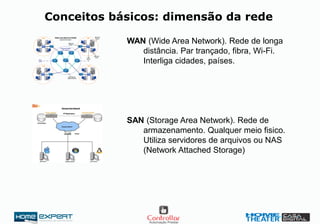

9. WAN (Wide Area Network). Rede de longa
distância. Par trançado, fibra, Wi-Fi.
Interliga cidades, países.
SAN (Storage Area Network). Rede de
armazenamento. Qualquer meio fisico.
Utiliza servidores de arquivos ou NAS
(Network Attached Storage)
Conceitos básicos: dimensão da rede

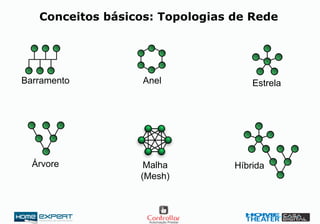

10. Conceitos básicos: Topologias de Rede
Barramento Anel Estrela
Árvore Malha
(Mesh)
Híbrida

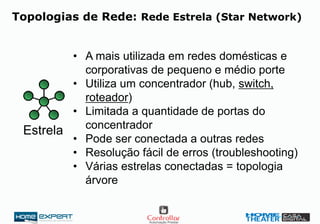

11. Topologias de Rede: Rede Estrela (Star Network)
• A mais utilizada em redes domésticas e
corporativas de pequeno e médio porte
• Utiliza um concentrador (hub, switch,
roteador)
• Limitada a quantidade de portas do
concentrador
• Pode ser conectada a outras redes
• Resolução fácil de erros (troubleshooting)
• Várias estrelas conectadas = topologia
árvore
Estrela

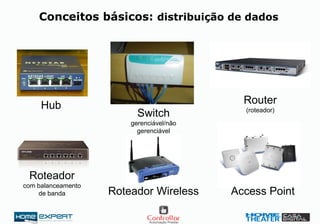

12. Conceitos básicos: distribuição de dados
Hub
Switch
gerenciável/não
gerenciável
Roteador Wireless
Router
(roteador)
Roteador
com balanceamento
de banda Access Point

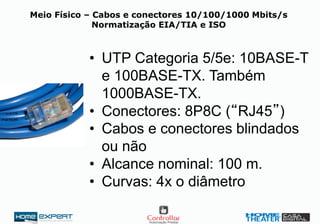

13. Meio Físico – Cabos e conectores 10/100/1000 Mbits/s
Normatização EIA/TIA e ISO
• UTP Categoria 5/5e: 10BASE-T
e 100BASE-TX. Também
1000BASE-TX.
• Conectores: 8P8C (“RJ45”)
• Cabos e conectores blindados
ou não
• Alcance nominal: 100 m.
• Curvas: 4x o diâmetro

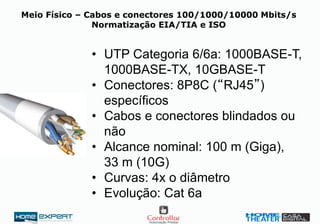

14. Meio Físico – Cabos e conectores 100/1000/10000 Mbits/s
Normatização EIA/TIA e ISO
• UTP Categoria 6/6a: 1000BASE-T,
1000BASE-TX, 10GBASE-T
• Conectores: 8P8C (“RJ45”)
específicos
• Cabos e conectores blindados ou
não
• Alcance nominal: 100 m (Giga),
33 m (10G)
• Curvas: 4x o diâmetro
• Evolução: Cat 6a

15. Meio Físico – Cabos e conectores 10/40 Gbits/s
Normatização EIA/TIA e ISO
• UTP Categoria 7 e 7a:
10GBASE-T e 40GBASE-T
• Conectores: 8P8C blindados,
GC45
• Cabos e conectores blindados
• Alcance nominal: 100 m.
• Curvas: 4x o diâmetro
• Evolução: Cat. 8

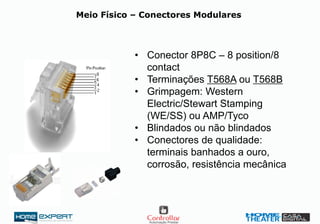

16. Meio Físico – Conectores Modulares
• Conector 8P8C – 8 position/8
contact
• Terminações T568A ou T568B
• Grimpagem: Western
Electric/Stewart Stamping
(WE/SS) ou AMP/Tyco
• Blindados ou não blindados
• Conectores de qualidade:
terminais banhados a ouro,
corrosão, resistência mecânica

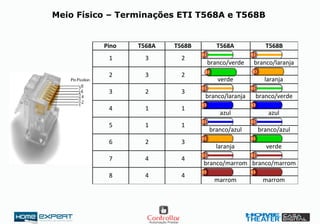

17. Meio Físico – Terminações ETI T568A e T568B
Pino T568A T568B T568A T568B
branco/verde branco/laranja
verde laranja
branco/laranja branco/verde
azul azul
branco/azul branco/azul
laranja verde
branco/marrom branco/marrom
marrom marrom
8 4 4
6 2 3
7 4 4
1 3 2
5 1 1
2 3 2
3 2 3
4 1 1

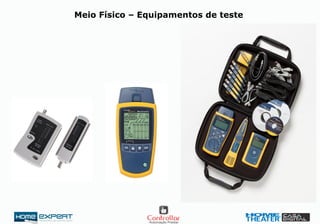

18. Meio Físico – Equipamentos de teste

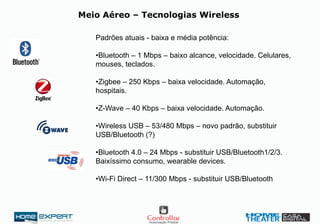

19. Meio Aéreo – Tecnologias Wireless
Padrões atuais - baixa e média potência:
•Bluetooth – 1 Mbps – baixo alcance, velocidade. Celulares,
mouses, teclados.
•Zigbee – 250 Kbps – baixa velocidade. Automação,
hospitais.
•Z-Wave – 40 Kbps – baixa velocidade. Automação.
•Wireless USB – 53/480 Mbps – novo padrão, substituir
USB/Bluetooth (?)
•Bluetooth 4.0 – 24 Mbps - substituir USB/Bluetooth1/2/3.
Baixíssimo consumo, wearable devices.
•Wi-Fi Direct – 11/300 Mbps - substituir USB/Bluetooth

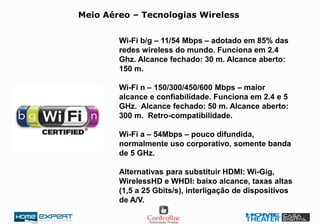

20. Meio Aéreo – Tecnologias Wireless
Wi-Fi b/g – 11/54 Mbps – adotado em 85% das
redes wireless do mundo. Funciona em 2.4
Ghz. Alcance fechado: 30 m. Alcance aberto:
150 m.
Wi-Fi n – 150/300/450/600 Mbps – maior
alcance e confiabilidade. Funciona em 2.4 e 5
GHz. Alcance fechado: 50 m. Alcance aberto:
300 m. Retro-compatibilidade.
Wi-Fi a – 54Mbps – pouco difundida,
normalmente uso corporativo, somente banda
de 5 GHz.
Alternativas para substituir HDMI: Wi-Gig,
WirelessHD e WHDI: baixo alcance, taxas altas
(1,5 a 25 Gbits/s), interligação de dispositivos
de A/V.

21. Meio Aéreo – Tecnologias Wireless
Padrão Wi-Fi mais
recente
802.11ac
IEEE 802.11ac: espectro
DE 5GHz., novas técnicas
de modulação, 450
Mbits/s nos modelos de
entrada, 1,3 Gb/s nos
modelos avançados.
Retrocompatibilidade com
a, b, g, n (em 2.4 e 5 Ghz.)

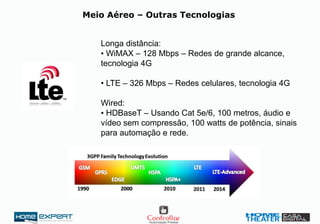

22. Meio Aéreo – Outras Tecnologias
Longa distância:
• WiMAX – 128 Mbps – Redes de grande alcance,
tecnologia 4G
• LTE – 326 Mbps – Redes celulares, tecnologia 4G
Wired:
• HDBaseT – Usando Cat 5e/6, 100 metros, áudio e
vídeo sem compressão, 100 watts de potência, sinais
para automação e rede.

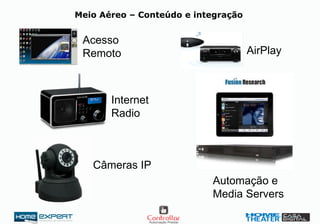

23. Meio Aéreo – Conteúdo e integração
Acesso
Remoto AirPlay
Internet
Radio
Câmeras IP
Automação e
Media Servers

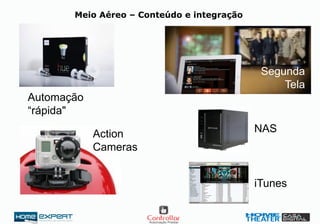

24. Meio Aéreo – Conteúdo e integração
NAS
iTunes
Action
Cameras
Automação
“rápida"
Segunda
Tela

25. Patrocínio:
Apoio:
Promoção:
Instrutor: Julio Cohen
OBRIGADO!
